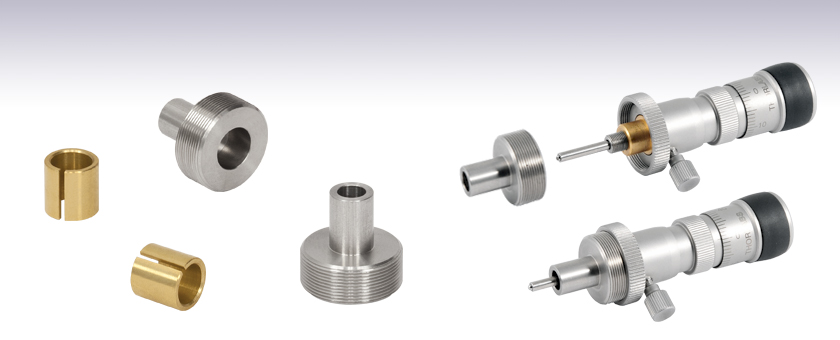

Products Home手動アクチュエーター用アダプター
- Adapt Standard Micrometer to Ø0.5" Mounting Barrels
- Adapt Modular Drives to Standard Ø3/8", Ø9.5 mm, and Ø10 mm Mounting Barrels
- Installs in Seconds

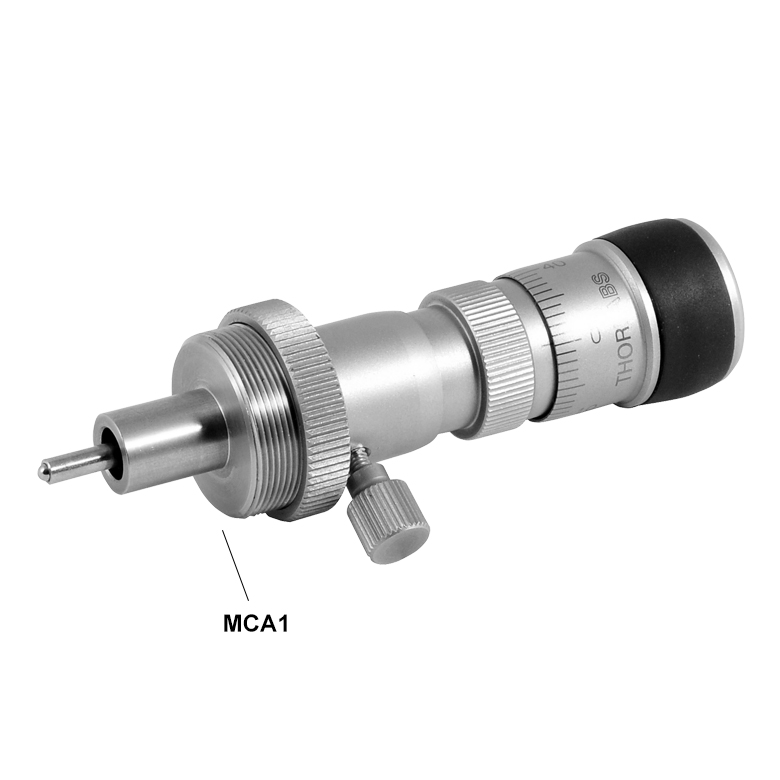

Assembly of DRV3
with MCA1
MCA1
RBA1
Please Wait
モジュール式クイック接続アダプタは、モジュール式アクチュエータを標準的な取付けクランプを取り付けたステージに装着できます(上の写真参照)。モジュール式接続システムの動作原理については「ソリューション」のタブをご覧ください。

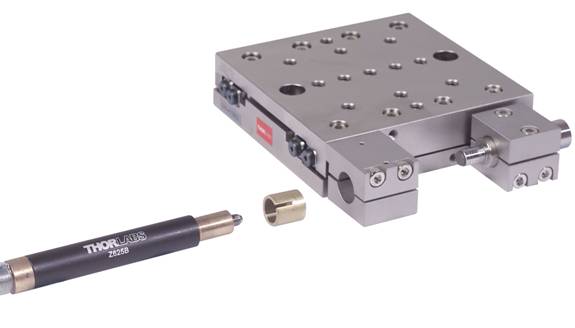

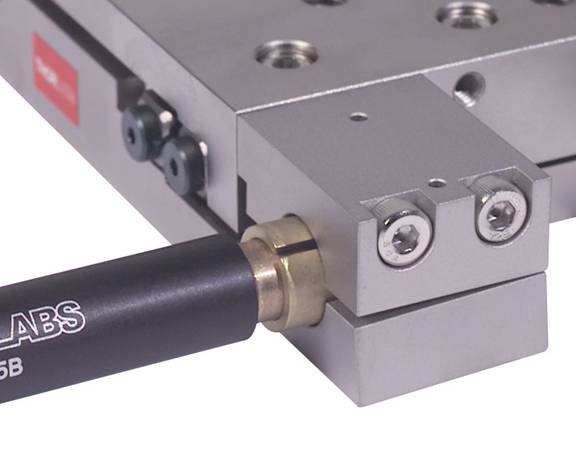

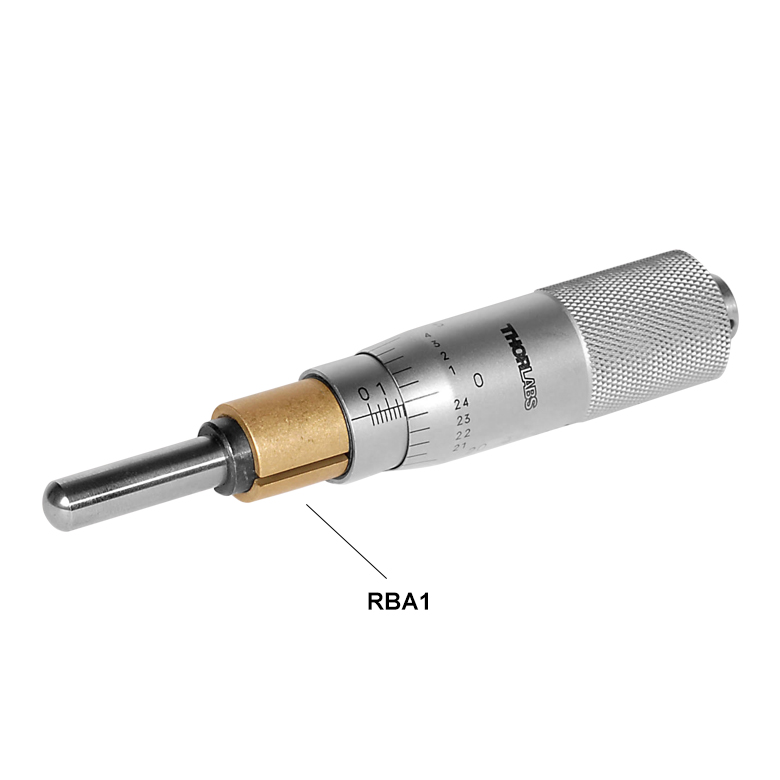

バレルアダプタはØ3/8インチ、Ø9.5 mmおよびØ10 mm取付けバレルの付いたアクチュエータをØ12.7 mm(Ø1/2インチ)バレル用に設計されたステージに取り付けることができます。これらのアダプタは、DCサーボモーターアクチュエータのようなアクチュエータをLNRシリーズのステージに取り付けるのに適しています。また、Figure 1.1 のようにマイクロメーターヘッドをØ12 mmおよびØ12.7 mm(Ø1/2インチ)ポストアセンブリに取付けることもできます。
| Actuators Compatible with Modular Quick-Connect Adapter | |
|---|---|
| Item # | Description |
| DRV004 | Thumbscrew |
| DRV3 | Differential Micrometer |
| DRV208 | Stepper Motor Actuator |
モジュール式接続システムの機能:
- 複数のアクチュエータを接続
- 素早い脱着が可能で、迅速かつ精確なアセンブリが可能： 特別なアライメントは不要
- ピエゾアクチュエータをピエゾアクチュエータに、差動アクチュエータをピエゾアクチュエータに接続可能で他にも多くの組み合わせ
- Ø10 mmの取付バレルは従来の固定方法にも対応
モジュール式クイック接続アダプタの使用法:
取付けバレルアダプタの使用法:
| Posted Comments: | |
| No Comments Posted |
ズーム

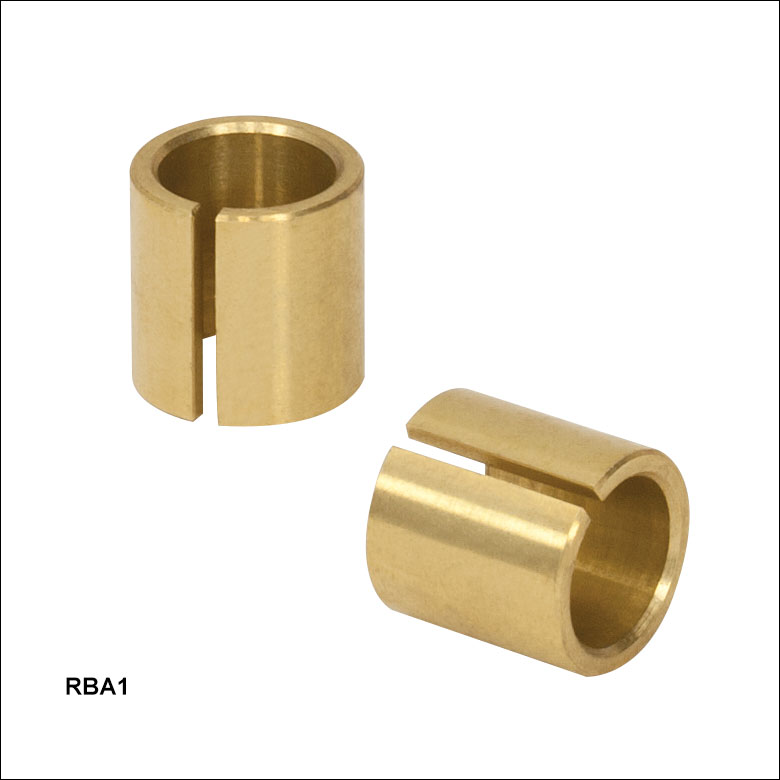

- Ø3/8インチ(Ø9.525 mm)およびØ10 mmの取付けバレルを固定
- 真鍮製バレルアダプタ
- スロット付きスリーブ設計
このアダプタの溝付き青銅スリーブは、Ø3/8インチ(Ø9.525 mm)およびØ10 mm取付けバレルをØ12.7 mm(Ø1/2インチ)バレル用に設計された部品に固定するのにお使いいただけます。このスリーブにより、外部から加えられるクランプ力を取付けバレルに伝達することができます。
ズーム

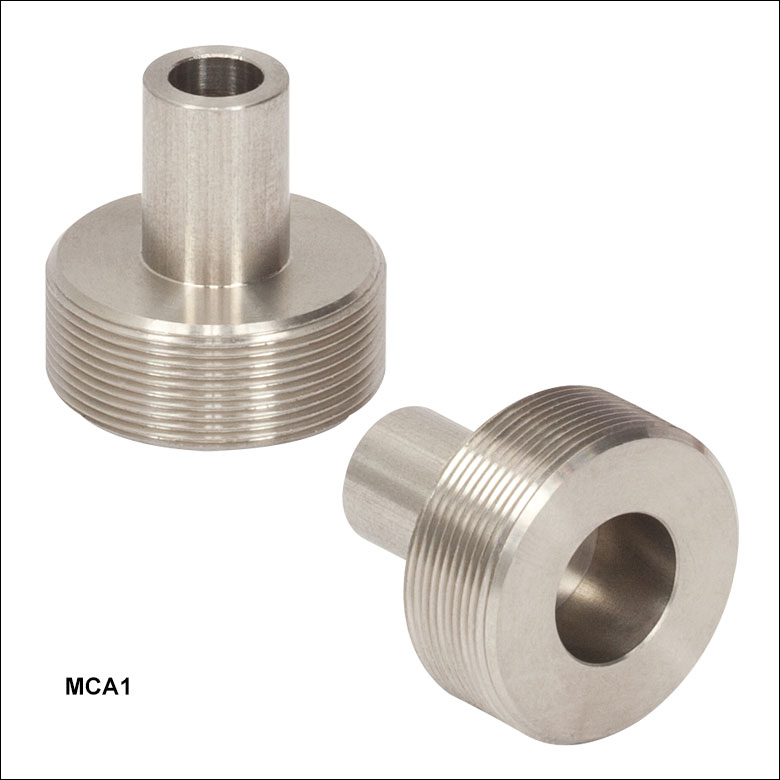

- モジュール式アクチュエータを標準取付け穴に適応させることが可能
- 一般的な締め具に対応する10 mm取付けバレル
モジュール式クイック接続アダプタによって、モジュール式アクチュエータを上図のように標準取付クランプ付きステージに装着することができます。モジュール接続システムの概要については「ソリューション」タブをご覧ください。
バレルアダプタ
