- Multiple Shelving Options Provide Extra Space At or Above Table Level
- Strong, Melamine-Faced MDF or Steel Construction
- Various Sizes Ideal for Any Application

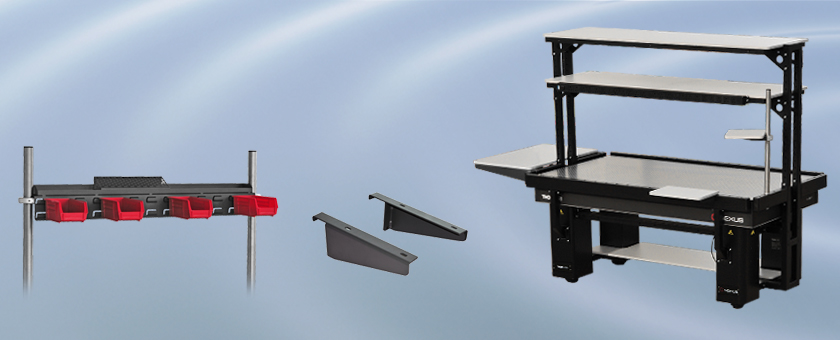

Optical Table Workstation with Various Shelving Options
(Under Shelf Included
with Table Frame)
Please Wait
特長
- 工具や機器を収納するオーバーヘッドシェルフとサイドシェルフ
- ブレッドボードをサイドシェルフまたはオーバーヘッドシェルフとして取り付けるブラケットもご用意
当社では光学テーブルワークステーションの除振された作業面の上方または周囲に様々な機器を置くことができるシェルフをご用意しております。モジュール式のシェルフを必要に応じて追加することができますので、フルカスタム仕様の作業空間が構築可能です。ブレッドボードをオーバーヘッドシェルフまたはサイドシェルフとして取り付けるブラケットもご用意しております。これらのアクセサリの多くはリーンバーを必要とします。各アイテムの取付け方法については下記の説明をご参照ください。
| Optical Table Workstation Accessories | |||||||||
|---|---|---|---|---|---|---|---|---|---|
 |  |  |  |  |  |  |  |  |  |
| Shelving | Computer Accessories | Lighting | Power Strips | Storage | 19" Rack Chassis | Mounting Posts | Lean Bars | Wrist Rest | Vibration Isolation |
| Posted Comments: | |
Kay Tsai
(posted 2024-12-23 12:06:31.17) Received the Quotation TQ0566923, need further information for logistic team.
Please kindly direct me to the following questions?
1, Package dimensions
2, Package material (wooden crate, carton box, etc.)
3, Materials for respective items.
-TF1220A6
-T1220D
-TFB20
-TFB12
-TFS201
-PSY352
-PTA524
Thanks~! mdiekmann
(posted 2024-12-30 04:31:34.0) Thank you for contacting us. Our sales team is reaching out to you with this information. |
ズーム
- 収納スペースをさらに確保
- 頑丈なメラミン化粧板
- 光学テーブルの全長にかかる長さ
- TFS201: 長さ2 mの光学テーブル用
- TFS251: 長さ2.5 mの光学テーブル用
- 最大耐荷重：棚1枚あたり135.0 kg
- フレームの貫通穴を利用してケーブルなどの管理も可能
- LEDストリップライトやケーブルトレーも取り付け可能(下記参照)
- 光学テーブルフレームに直接取り付け可能

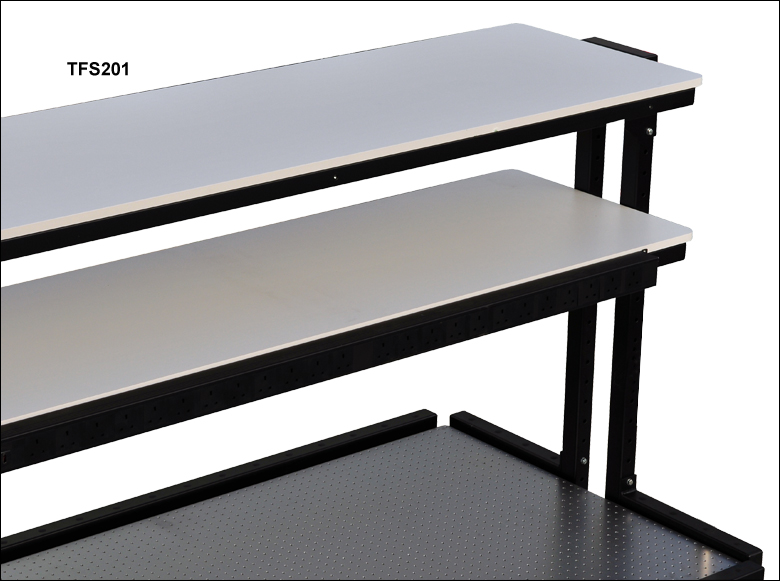

ワークステーション周辺に棚をさらに設置したい場合は、棚が2枚ついたこちらのオーバーヘッドシェルフが便利です。棚は光学テーブルの全長にかかる長さで、研究室内のスペースの節約となります。垂直の支柱は、様々な取り付け位置が選択可能なため、棚の高さが調整できます。また、フレーム各隅にある貫通穴を利用してケーブルなどの管理ができます。長さ2 mの光学テーブル用と長さ2.5 mの光学テーブル用の2種類をご用意しております。
下記の取付けブラケットを使用すれば、棚の代わりにアルミニウム製ブレッドボードを取り付けられます。

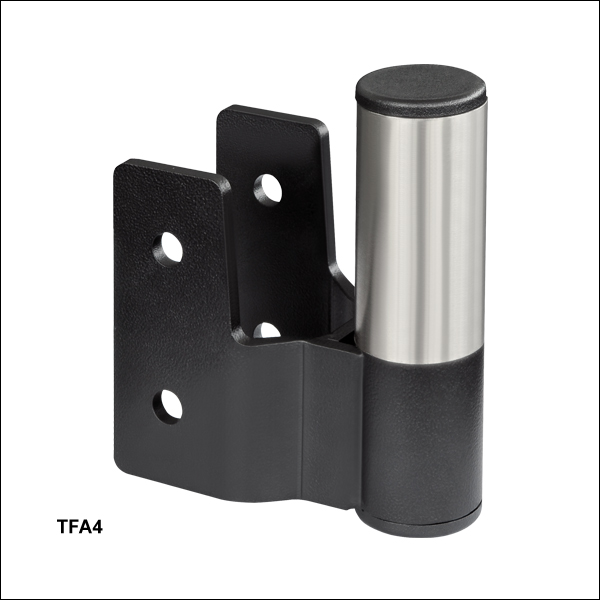

ズーム
- モニタ用ブラケット、機器用シェルフ、
ブレッドボード用ブラケット、部品用トレイに対応 - 頑丈なスチール製
- 付属のM8ボルトを使用してオーバーヘッドシェルフユニットに直接取り付け可能
ポスト用アダプタTFA4により、ポスト取付けアクセサリを光学テーブルフレームのオーバーヘッドシェルフユニットに取り付けることができます。Figure 519Aのように、アダプタは付属の2個のM8ボルトで固定します。取り付け後は、長さ75 mmのØ38 mm(Ø1.5インチ)ポストを使用して、モニタ用ブラケット、機器用シェルフ、ブレッドボード用ブラケット、部品用トレイイなどの様々なアクセサリを取り付けることができます。
ズーム
- 幅300 mm～600 mmのアルミニウム製ブレッドボードに対応
- オーバーヘッドシェルフの支柱フレームへの取り付け用
(右の写真参照) - 頑丈なスチール製

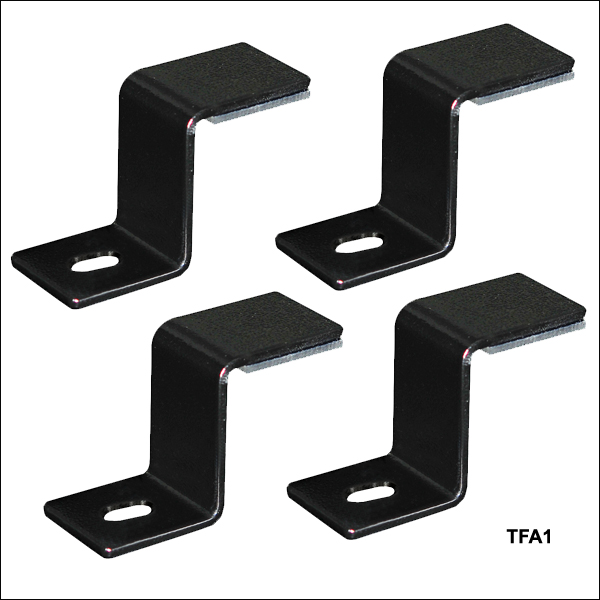

こちらのブラケットを用いると、幅300 mm～600 mmのアルミニウム製ブレッドボードをオーバーヘッドシェルフのフレームに固定することができます。4つのブラケットのセットになっており、これらをブレッドボードの下側に固定するにはM6キャップスクリュ(付属しません)を使用します。
ズーム
| Dimensions | ||
|---|---|---|
| Item # | Shelf Surface | Posts |
| PSY221 | 300 mm x 956 mm (11.81" x 37.64") | 750 mm (29.5") Tall |
| PSY223 | - | |
| PSY222 | 300 mm x 1256 mm (11.81" x 49.45") | 750 mm (29.5") Tall |
| PSY224 | - | |
- 頑丈なメラミン化粧板
- 幅：956 mmまたは1256 mmから選択可能
- シェルフ奥行き：300 mm
- 最大耐荷重：50 kg
- こちらのアクセサリをフレームに取り付けるには
前面または背面用リーンバーが必要です。
オーバーヘッドシェルフPSY221、PSY222はワークステーションフレームの前面または背面用リーンバーに対応し、高さ750 mmの2本のアクセサリ取付け用ポスト(付属します)で支持します。作業面上のお好みの高さまでシェルフをポストに沿ってスライドさせ、ヒンジクランプで固定します。
1セット(2本)のポストに、シェルフは2枚まで取り付けることができます。追加のシェルフは別売りです。オーバーヘッドシェルフPSY221をご購入いただく場合は追加シェルフユニットPSY223、オーバーヘッドシェルフPSY222をご購入いただく場合にはユニットPSY224をお選びください。 750 mmポストではなく、1000 mmポストをご使用になる場合は、PSY223またはPSY224と1000 mmポストをご注文ください。

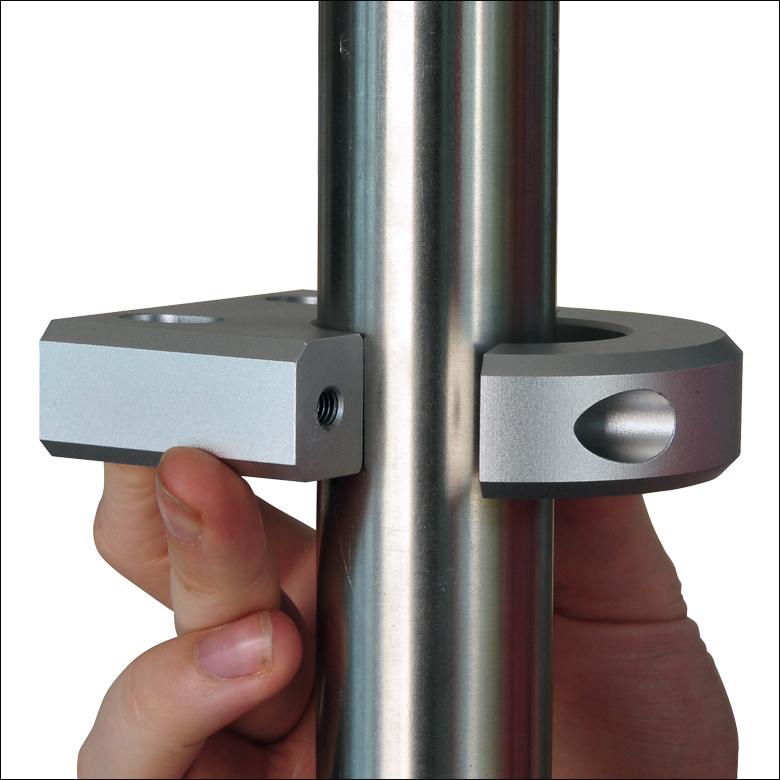

各シェルフにはヒンジクランプが2つ付いているので、既存のシェルフを取り外さずに、ポストの任意の位置に簡単に設置することが可能です。設置の際は、まずクランプをポストに固定し、その後、シェルフを付属のM6ボルトでクランプに取り付けます。そして、位置や高さを調節してください。取り付けに関する詳細は、マニュアルをご覧ください。下記の赤いアイコン(
)をクリックすると表示されます。
当社のLEDストリップライトPSY240は、M6タップ穴を用いてシェルフの底面に取り付けることができます。
ズーム- 頑丈な溶接スチール構造
- ポスト取り付けが簡単なヒンジクランプ
- プラスチック製収納箱が4個付属
- 奥行190 mm x 幅105 mm x 高さ75 mm
- 前縁の高さ:34 mm
- 最大耐荷重：50 kg
- こちらのアクセサリをフレームに取り付けるには前面または背面用リーンバーが必要です。

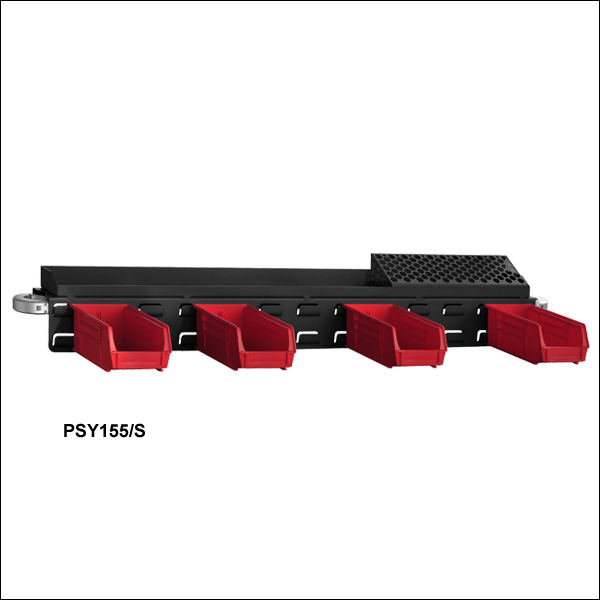

この収納トレイはスチール製トレイと前面のスチール製ラックから構成されています。上のトレイには取り外し可能なツールキャディが付いており、トレイに沿って柔軟に設置できるため、工具や部品、アクセサリなどの整理整頓にご使用になれます。ラックは、Figure 510A.のように付属のプラスチック製収納箱4つを自由に配置できます。Figure 510A.のように、ポストへの固定にヒンジクランプを使用します。お好みの高さまでシェルフをポストに沿ってスライドさせ、ヒンジクランプで固定します。
| Dimensions | ||
|---|---|---|
| Item # | Storage Traya | Storage Bins |
| PSY155/S | 80.2 mm x 950 mm x 128.2 mm (3.16" x 37.40" x 29.39") Depth x Width x Height | 190 mm x 105 mm x 75 mm (7.48" x 4.13" x 2.95") Depth x Width x Height Front Lip Height: 34 mm (1.34") |
| PSY156/S | 80.2 mm x 1250 mm x 128.2 mm (3.16" x 49.21" x 29.39") Depth x Width x Height | |
PSY155/Sは幅950 mm、PSY156/Sは幅1250 mmとなっています。トレイは2本の高さ750 mmまたは1000 mmのポスト(別売り)で支持し、ワークステーションの前面または背面用リーンバーに取り付けることができます。 ポスト1組に対し2つのオーバーヘッドトレイが取り付けられます。
収納トレイには、Figure 510A.のようにポストに取り付けるヒンジクランプがそれぞれ2つずつ付いてきます。トレイをポストに取り付ける際にはお好みの高さにクランプを固定してください。その後トレイを上方からクランプに乗せ、付属のM6キャップスクリュで固定してください。この時、トレイを再配置したり高さを合わせることは可能です。取り付けに関する詳細は、マニュアルをご覧ください。下記の赤いアイコン()をクリックすると表示されます。
トレイの底部にはM6タップ穴が5つあり、LEDストリップライトPSY240等が取り付け可能です。

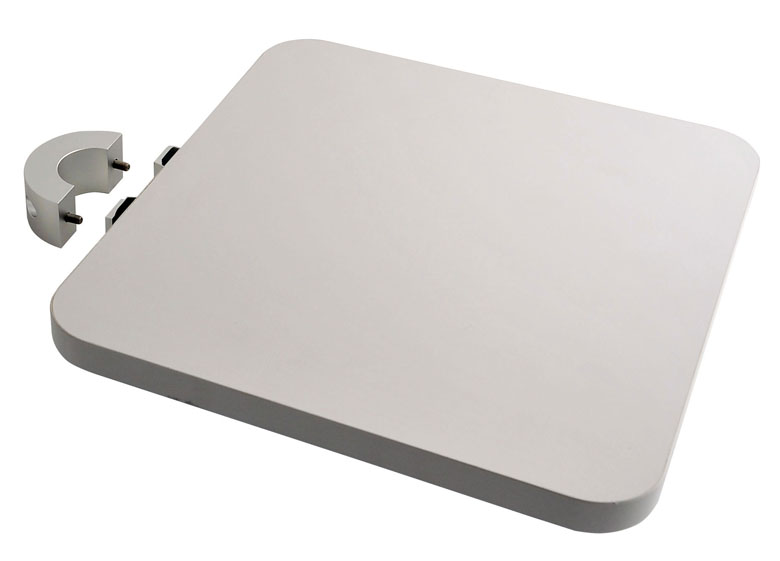

ズーム
- 頑丈なメラミン化粧板
- シェルフのサイズ：
- PSY191(/S): 300 mm x 278 mm
- PSY192(/S): 300 mm x 500 mm
- 最大耐荷重:20 kg
- PSY191およびPSY192には750 mmポストが付属
- PSY191/SおよびPSY192/Sはポストやその他のシェルフを取り外すことなく取り付け可能
- こちらのアクセサリをフレームに取り付けるには前面、背面または側面用のリーンバーが必要です。

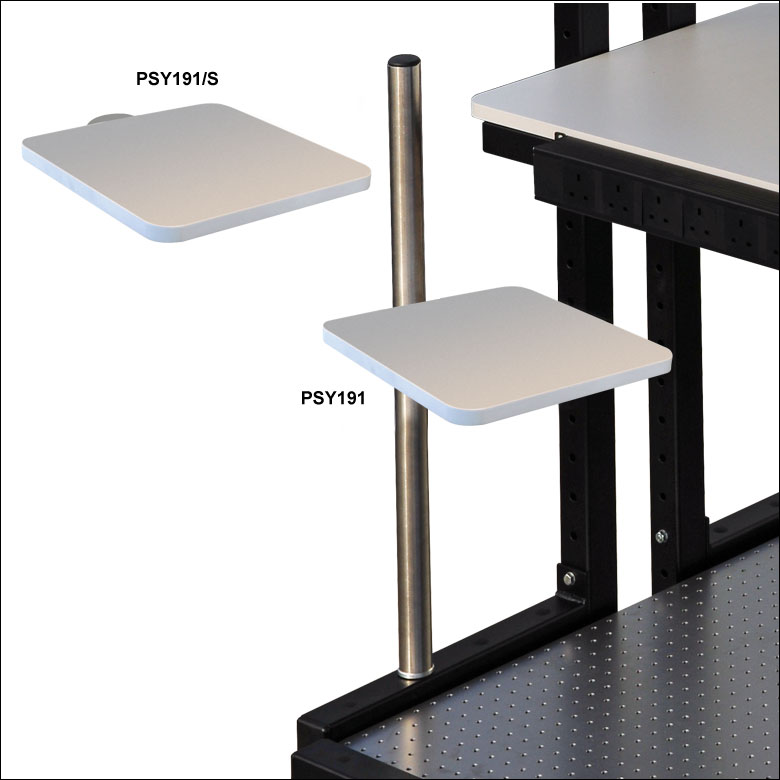

この機器用シェルフは上でご紹介しているオーバーヘッドシェルフよりも小さく、テーブルの上方にさまざまな物を置くのにご使用いただけます。左の写真にあるように、機器用シェルフのポストはテーブルフレームのリーンバーに取り付けます。シェルフは同じポストに複数取り付けることができます。クランプがスプリット型なので(右の写真参照)、既に取付けてあるシェルフを取り外すことなく、ポスト上の任意の位置に取り付けられます。追加のシェルフは別途お買い求めいただけますが、支柱ポストは付属しません。 750 mmポストではなく1000 mmポストをご使用になる場合は、PSY191/SまたはPSY192/Sと1000 mmポストをご注文ください。
ズーム
Click to Enlarge
Figure 520A ヒンジクランプによりポストに簡単に取り付けられます。
- 頑丈なスチール製トレイ
- サイズ:300 mm x 300 mm
- 縁の高さ:12.7 mm(全周)
- 最大耐荷重：20 kg
- PSY320には高さ750 mmのポストが付属
- ヒンジクランプを用いるため、設置済みのシェルフを取り外すことなく設置可能
- ゴム製パッド(用途によって使用)が付属
部品用トレイPSY320ならびにPSY320/Sを使用すると、ネジや六角レンチなど、様々な部品や工具類を作業面の近くに置くことができます。縁の高さは全周にわたり12.7 mmで、部品の落下防止に寄与します。また300 mm x 300 mmのトレイ面は必要な工具を載せるのに十分な大きさです。各トレイには、Ø38 mm(Ø1.5インチ)取付け用ポストに装着するためのヒンジロッククランプPSY322(Figure 520A参照)が付属します。この設計により既に取り付けてあるシェルフを取り外すことなく、ポストのあらゆる位置にトレイを設置できます。このクランプはトレイの垂直位置を保持しながら、ポスト軸周りに自由に回転させることも可能です。
トレイPSY320には、光学テーブルのフレームシステム用リーンバーに直接取り付けられる、高さ750 mmのポストが付属しています。PSY320/Sは追加用のトレイとしてご用意しており、ポストは付属しておりません。こちらの追加用トレイは、PSY320に付属する750 mmポストではなく1000 mmポスト(別売り)をご使用になりたい場合や、トレイをオーバーヘッドシェルフ用ポストアダプタTFA4に取り付けたい場合にも便利です。
ズーム
Click to Enlarge
ヒンジクランプによりポストに簡単に取り付けられます。
- 頑丈なスチール製
- 最大300 mm x 300 mmのアルミニウム製ブレッドボードに対応
- 最大耐荷重：20 kg
- PSY321には高さ750 mmのポストが付属
- ヒンジクランプ使用により設置済みのシェルフを取り外すことなく設置が可能

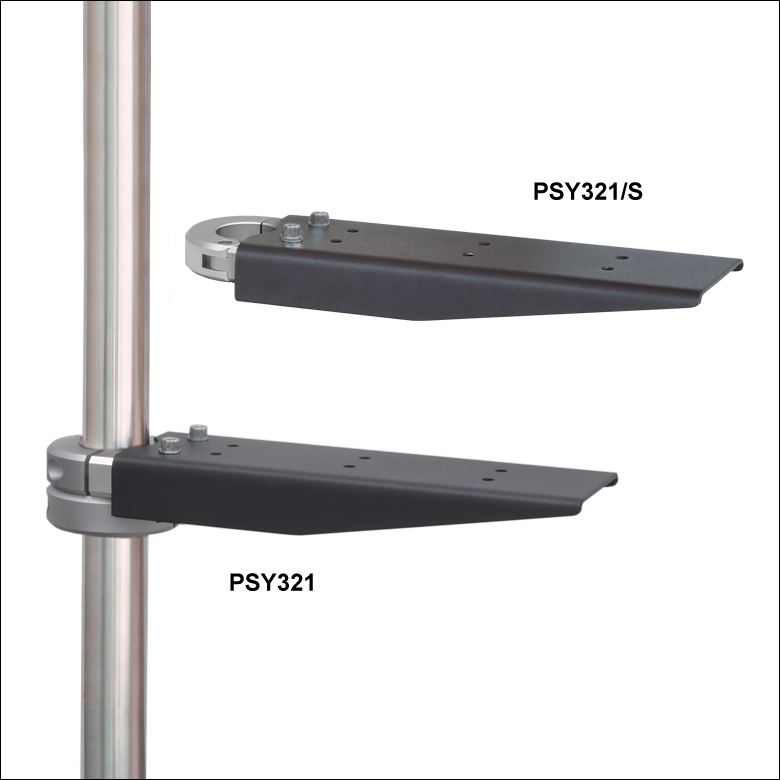

ブレッドボード用ブラケットPSY321ならびにPSY321/Sは、ブレッドボードをØ38 mm(Ø1.5インチ)ポストにしっかりと固定できるよう設計されています。ブラケットは、最大で300 mm x 300 mmのアルミニウム製ブレッドボードに対応します。最大耐荷重は20 kgです。付属するヒンジクランプ(右の写真参照)は、ポストに取り付ける際に使用します。 この設計により既に取り付けてあるシェルフを取り外すことなく、ポストのあらゆる位置にブラケットを設置できます。さらにヒンジロッククランプPSY322も付属しますが、このロッククランプはブラケットの垂直位置を保持し、ポスト軸周りの自由な回転を可能にします。
ブラケットPSY321には光学テーブルフレームのリーンバーに直接取り付けられる高さ750 mmのポストが付属しています。PSY321/Sは追加用のブラケットとしてご用意しており、こちらにはポストは付属しておりません。こちらの追加用ブラケットは、PSY320に付属する750 mmポストではなく1000 mmポスト(別売り)をご使用になりたい場合や、ブラケットをオーバーヘッドシェルフポスト用アダプタTFA4に取り付けたい場合にも便利です。
ブレッドボードは6つのM6キャップスクリュ(付属していません)を使用してブラケットに取り付けます。取付けに関する詳細は、マニュアルをご覧ください。下記の赤いアイコン()をクリックすると対象ファイルが表示されます。

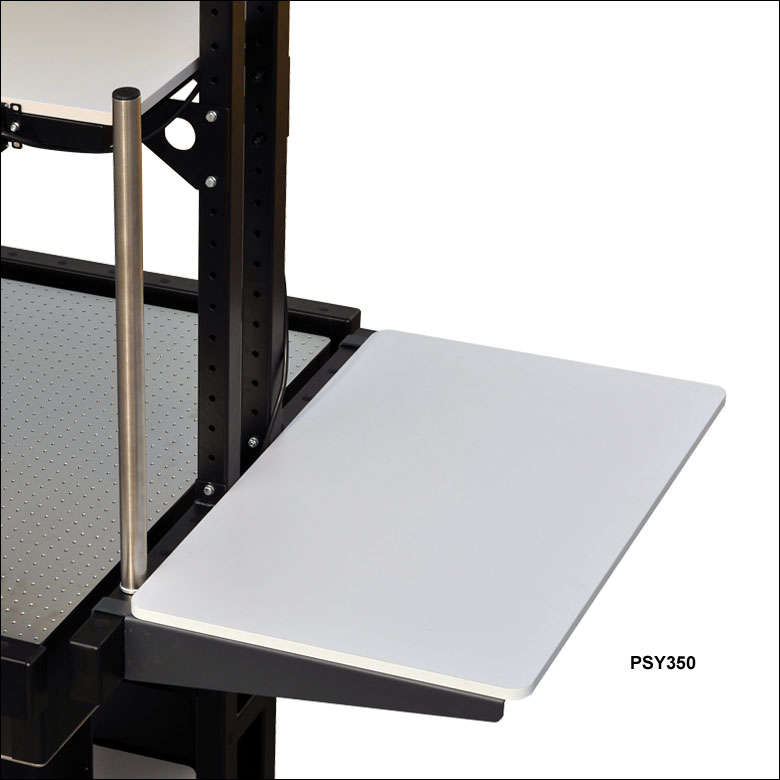

ズーム
- 頑丈なメラミン化粧板
- 幅：450 mm、600 mm、750 mm、900 mmから選択可能
- 奥行：600 mm
- 最大耐荷重:50 kg
- これらのアクセサリをフレームに取り付けるには前面、背面または側面用のリーンバーが必要です。
これらのサイドシェルフはNexus光学テーブルフレームの前面、背面または側面用のリーンバーに取り付けることができます。取り付けるときは、取付け用ブラケットのクリップをリーンバーに引っ掛けます。奥行は600 mm、幅は用途に合わせて450 mm、600 mm、750 mm、900 mmの4種類からお選びいただけます。
ズーム- 頑丈なメラミン化粧板
- PC保持用に設計
- 寸法：260 mm x 450 mm
- 最大耐荷重:20 kg
- こちらのアクセサリをフレームに取り付けるには前面、背面または側面用のリーンバーが必要です。
このシェルフはテーブルフレームの周囲に人間工学に基づいて配置することができ、PCを設置するのに適しています。前面、背面または側面のリーンバーに取り付けられ、サイズは260 mm x 450 mmです。 取り付けるときは、取付け用ブラケットのクリップをリーンバーに引っ掛けます。

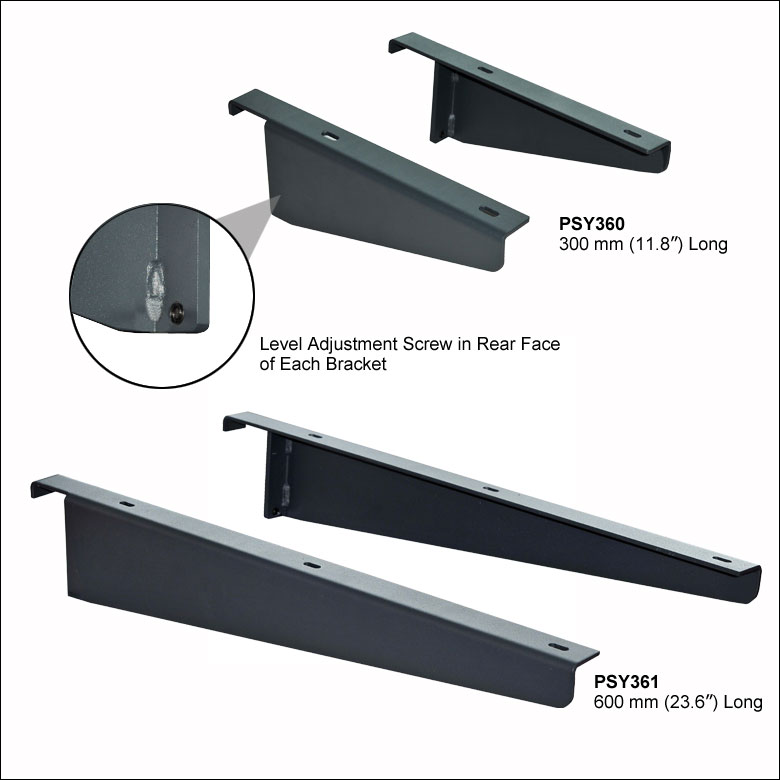

ズーム
- PSY360は最大300 mm x 600 mmのブレッドボードをサポート
- PSY361は最大600 mm x 900 mmのブレッドボードをサポート
- 最大耐荷重:50 kg
- 頑丈なスチール製
- 調整ネジで高さ調整が可能
- こちらのアクセサリをフレームに取り付けるには前面、背面または側面用のリーンバーが必要です。

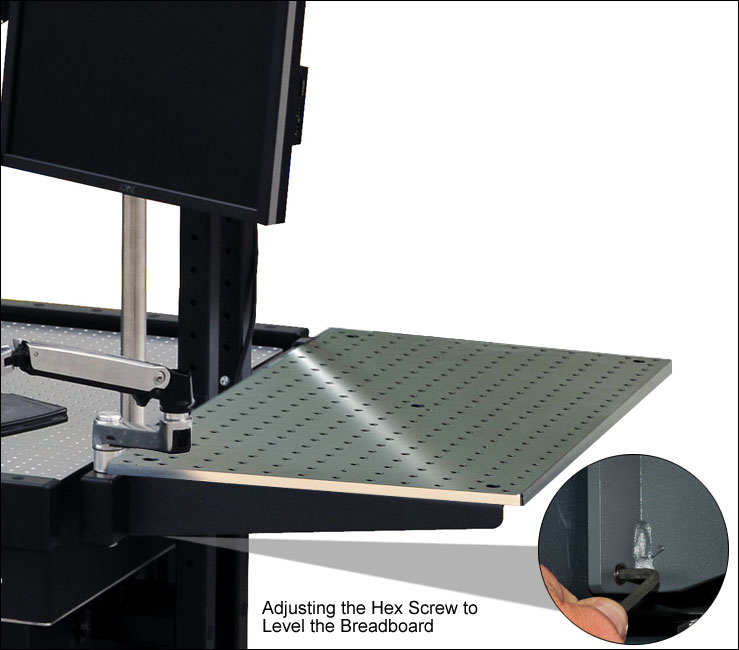

こちらのブラケットを使用してアルミニウム製ブレッドボードをNexusワークステーションの前面、背面または側面用のリーンバーに固定できます。固定方法は上記のサイドシェルフと同様です。サイズは2種類ご用意しております。PSY360は最大300 mm x 600 mm、PSY361は最大600 mm x 900 mmのブレッドボードにご使用可能です。
ブラケット背面にあるネジを4 mm六角キーで調整することにより、高さ調整ができます(右の写真をクリックしてください)。2つのブラケットのセットになっており、これらをブレッドボードの下側に固定するにはM6 x 12 mmのボルト(付属しません)を使用します。
ズーム
- Ø38 mm(Ø1.5インチ)ポストに取り付けたアクセサリの位置を保持
- ヒンジクランプ使用により設置済みのシェルフを取り外すことなく設置が可能
当社のヒンジロッククランプPSY322は、ポストに取り付けたアクセサリがポスト軸に沿った不要な動きを防ぎます。Figure 518Aのようにポストに取り付けたアクセサリの真下にロッククランプを固定することにより(5 mm六角レンチが付属します)、調整のために緩めたアクセサリが下に滑り落ちることはありません。また取り付けたシェルフやブラケットがポスト軸周りを自由に回転可能となるため、いつでも必要な位置に動かすことができます。
