バンドパス色付きガラスフィルタ、マウント付き


  • Mounted Ø25 mm Filters
  • Bandpass Filters for the UV, Visible, or IR
  • Selection Available in Kit

FGUV5M

FGB25M

FGB37M

FGB67M

Mounted in TRF90
Lockable Flip Mount

Related Items


Please Wait
General Specifications
MaterialSchott® Colored Glass
Diameter25 mm
Clear Aperture80% of Diameter
Thickness2 mm
Thickness Tolerance+0.0 mm/-0.4 mm
Surface Quality40-20 Scratch-Dig
Surface Flatness<λ @ 633 nm
Wedge<3 arcmin

特長

  • バンドパス波長範囲: 240 nm~1375 nm
  • Ø25 mmフィルタ
  • 型番と概要を刻印したSM1ネジ切り付きマウント
  • 誘電体薄膜フィルタと同等の広帯域性
  • バンドパスとロングパスのキットもあり

マウント付きバンドパス色付きガラスフィルタは、Schott®社製の異なるガラスから製造され、幅広い用途でお使いいただけます。 SM1マウント付きØ25 mmフィルタは、当社の手動式および電動式フィルターホイールまたは、当社のレンズチューブアクセサリに取り付けることができます。 筐体には、型番と波長範囲を簡単に知ることができるように刻印が施されています。 これらのフィルタは、マウント無しもご提供しています。こちらにご所望の仕様のバンドパスフィルタが掲載されていない場合でも、マウント無しバージョンであればご提供できます。

当社のフィルタで使用されている色付きガラスのうちのいくつかは、特定の波長で蛍光性を持ちます。この特性が、特定の用途でどのような影響を与えるかは、当社までお問い合わせください。 狭帯域光源と一緒に用いる場合は、誘電体バンドパスフィルタをお勧めします。

色付きガラスフィルターキット
フィルタキットボックスには、最も一般的なバンドパスおよびロングパスフィルタを収納しています。 キットに含まれるフィルタの仕様については、このページの下方をご覧ください。

保管ケース
フィルタを簡単かつ安全に保管したい場合は、当社の保管ケースKT01をご検討ください。KT01は、ロックができる発泡ケースで、フィルタを10個まで保管できます。 詳細は下記をご参照ください。

Colored Glass Selection Guide
BandpassLongpassColor-Temperature-Balancing
MountedUnmountedAR CoatedMountedUnmountedMounted and Unmounted

Posted Comments:
No Comments Posted

マウント付きØ25 mmバンドパスフィルタ

Item #
(Click for Photo)
Transmission
Dataa
Bandpass RegionSchott
Glass #
FGUVMinfo325 - 385 nmUG1
FGB37Minfo335 - 610 nmBG40
FGB67Minfo900 - 1375 nmBG36
  •   をクリックするとグラフなどのデータをご覧いただけます。
Item #
(Click for Photo)
Transmission
Dataa
Bandpass RegionSchott
Glass #
FGUV5Minfo240 - 395 nmUG5
FGUV11Minfo275 - 375 nmUG11
FGB25Minfo315 - 445 nm
715 - 1095 nm
BG3
FGS900Minfo315 - 710 nmKG3
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
FGUV5M Support Documentation
FGUV5MØ25 mm UG5 Colored Glass UV-Passing Filter, SM1-Threaded Mount
¥12,415
3-5 Days

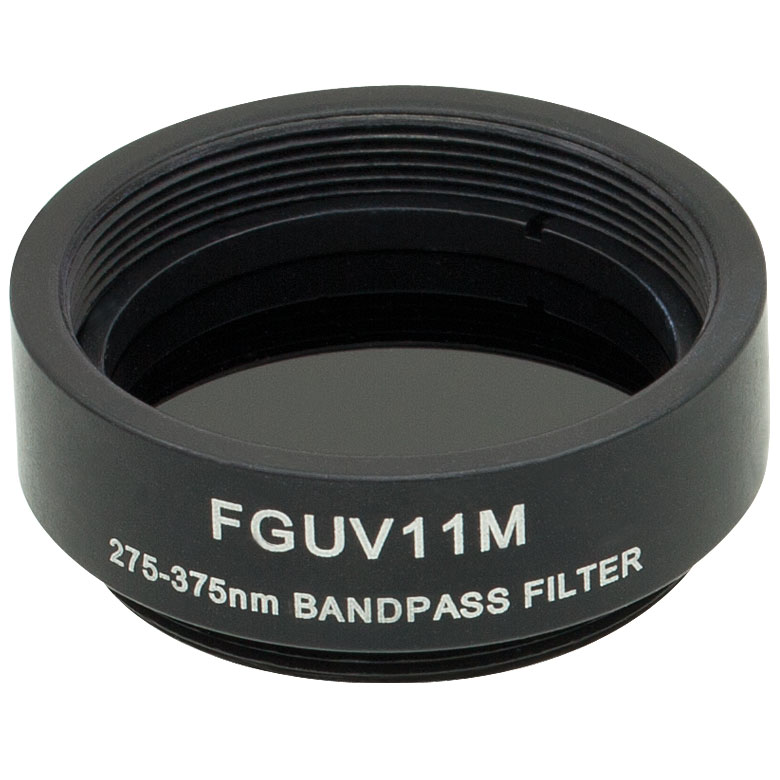

FGUV11M Support Documentation
FGUV11MØ25 mm UG11 Colored Glass UV-Passing Filter, SM1-Threaded Mount
¥12,415
Today
FGB25M Support Documentation
FGB25MØ25 mm BG3 Colored Glass Bandpass Filter, SM1-Threaded Mount
¥7,069
Today

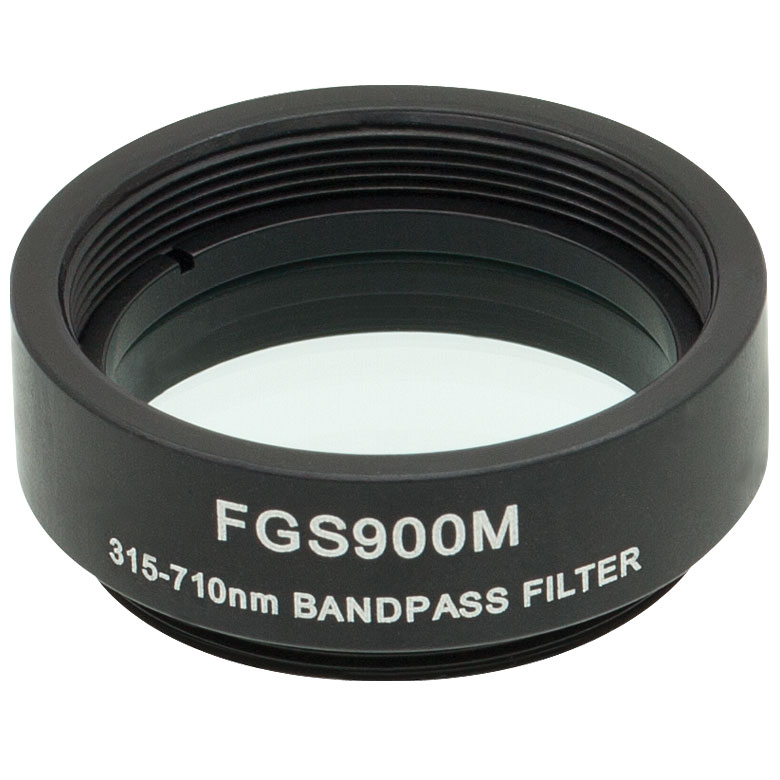

FGS900M Support Documentation
FGS900MØ25 mm KG3 Colored Glass Bandpass Filter, SM1-Threaded Mount
¥7,069
3-5 Days
FGUVM Support Documentation
FGUVMØ25 mm UG1 Colored Glass Bandpass Filter, SM1-Threaded Mount
¥7,069
3-5 Days
FGB37M Support Documentation
FGB37MØ25 mm BG40 Colored Glass Bandpass Filter, SM1-Threaded Mount
¥9,040
3-5 Days
FGB67M Support Documentation
FGB67MØ25 mm BG36 Colored Glass Bandpass Filter, SM1-Threaded Mount
¥7,069
Today

色付きフィルターキット

FGK01 ContentsBandpass Region
or Cut-On Wavelength
FGS900M315 - 710 nm
FGB37M335 - 610 nm
FGUVM325 - 385 nm
FGL400M400 nm
FGL495M495 nm
FGL550M550 nm
FGL610M610 nm
FGL715M715 nm
FGL780M780 nm
FGL850M850 nm

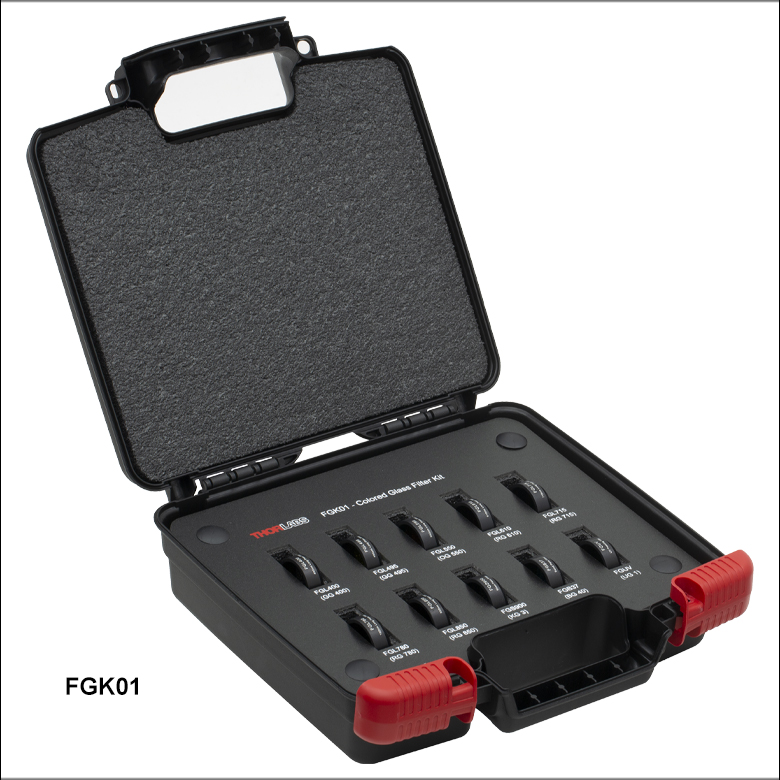

色付きガラスフィルターキットFGK01には、最も一般的なØ25 mm円形色付きガラスフィルタが10枚収納されています(バンドパスフィルタ3枚、ロングパスフィルタ7枚)。 これらは、予めレンズチューブSM1L03に取り付けられています。このレンズチューブには、型番とバンドパス波長範囲(バンドパスフィルタの場合)または、カットオン波長(ロングパスフィルタの場合)が刻印されています。このキットは、保管ケースに収納されており、整理がしやすいようそれぞれの保管用溝にはラベルがしてあります。 ラベルが無いタイプの保管ケースを別個ご購入の場合は、下をご参照ください。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
FGK01 Support Documentation
FGK01Ø25 mm色付きガラスフィルターキット、SM1レンズチューブマウント済、10枚セット
¥60,913
Today

フィルタ保管ケース

個別にフィルタをご購入いただき、使用しないフィルタを安全かつ便利に保管する場合は、当社の保管ケースKT01をご検討ください。 当社のフィルターキット用保管ケースと同じケースです。 KT01はØ25 mm円形フィルタを10枚まで保管することができます。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
KT01 Support Documentation
KT01マウント付きØ25 mm~Ø25.4 mm(Ø1インチ)円形光学素子用保管ケース、最大収納:10枚
¥12,450
Today
