ミニシリーズポストカラー

Collars for Mini-Series Ø6 mm Posts
Exchange Components While Maintaining Post Height
Slip- or Snap-on Collars

MSR2

Slip-on Post Collar

ERCPS

Post Collar With Flexure Clamping Mechanism,
Sold in Packs of Four

Application Idea

The MSR2 post collar is attached to a Ø6 mm Mini-Series post. The post collar preserves the height of the Ge Plano-Convex Lens.

Please Wait

概要
Feedback

当社のミニシリーズポストカラーは、セットアップ内でポストに取り付けたオプトメカニクス部品を取外す必要がある場合に、一度設定した高さを保持できるように設計されています。ミニシリーズポストホルダに取り付けた当社のØ6 mmミニシリーズポストにお使いいただけます。ポストの高さを維持する機能は、光軸の高さが一定のシステムを構築する際に便利で、特に様々な部品を取り替える場合に役立ちます。当社のミニシリーズ部品については、こちらのラインナップをご覧ください。　

Posted Comments:
No Comments Posted

ミニシリーズポストカラー

ズーム

当社のミニシリーズポストに対応
安定性のある2重穴構造
厚み6.4 mm
黒アルマイト加工アルミニウム製

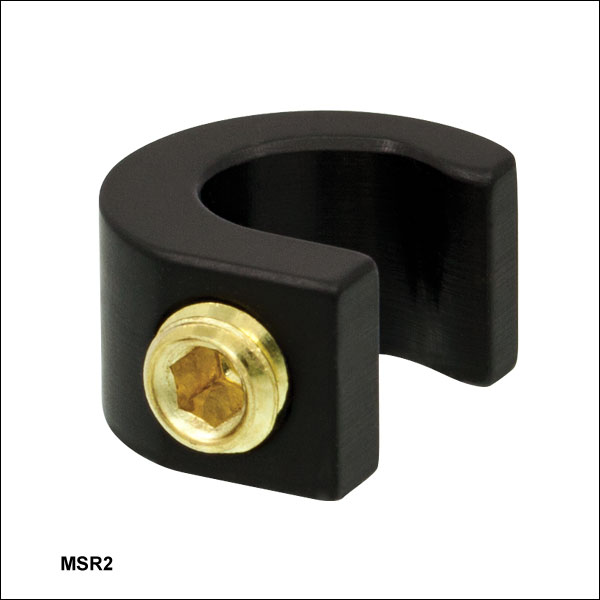

Ø6 mmスリップオン式(脱着が容易な)ポストカラーMSR2は、当社で一般的なØ12 mm～Ø1/2インチ(Ø12.7 mm)ポストカラー R2/Mの小型バージョンです。安定な2線接触をするように2重穴構造になっており、5/64インチ六角レンチを使用し、傷を付けない真鍮製止めネジ(セットスクリュ)でしっかりと固定できます。回転の自由度はそのまま保ちながら、高さ調整を制限できます。

フレクシャークランプ機構付きポストカラー

ズーム

Click to Enlarge

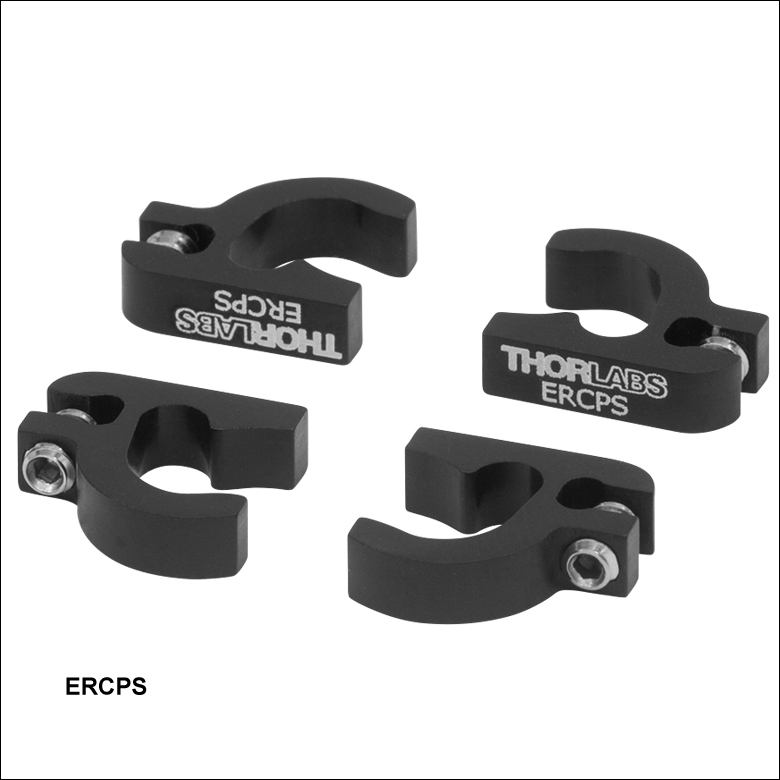

Figure G2.1 カラーERCPSはミニシリーズポストにスナップオンで取付け可能で、0.05インチ六角レンチを使用して位置固定することができます。

当社のミニシリーズポストに対応
フレクシャークランプのロック機構
厚み3.6 mm
4個入りパックで販売
黒アルマイト加工アルミニウム製

カラー(ストップ)ERCPSはミニシリーズポストにスナップオンで取付け可能で、0.05インチ六角レンチを使用して位置固定することができます。フレクシャ設計なので、ポスト上のどこにでも固定可能で、他の部品を取り外すことなく位置を変えることも可能です。こちらのクランプは当社のØ6 mmケージロッドにもお使いいただけます。
