Products Home光学スペーサー
- Space Optics within SM05 or SM1 Lens Tubes
- Lengths Ranging from 0.4 mm to 10 mm
- Brass or Plastic Spacers Available

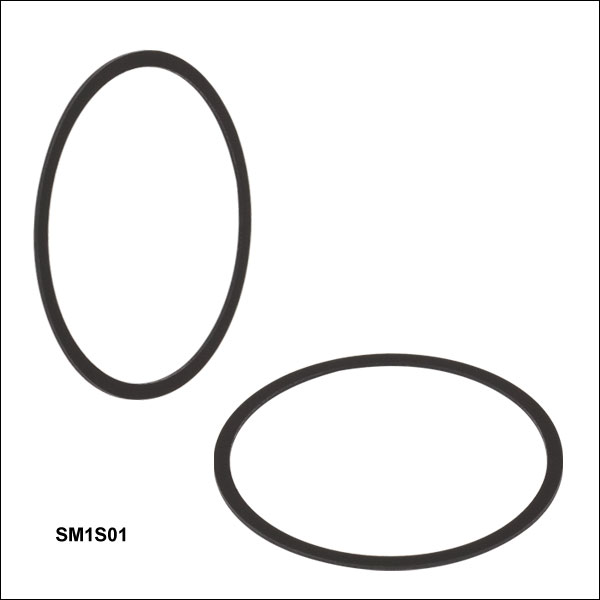

SM1S01
Ø1", 0.4 mm Long, Plastic

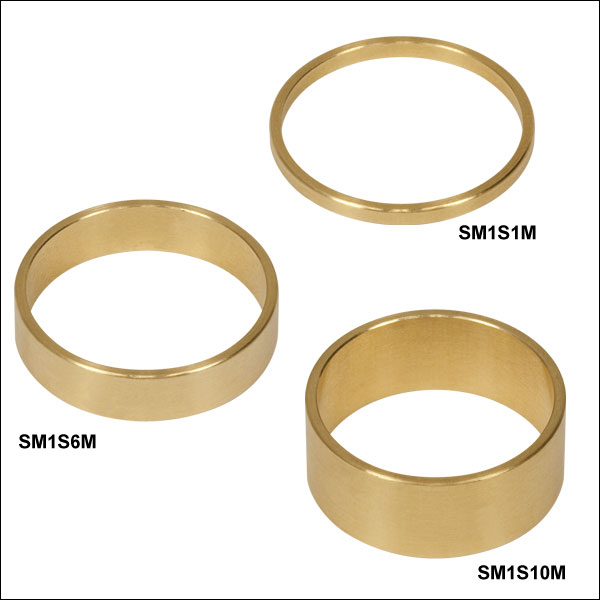

SM1S6M
Ø1", 6 mm Long, Brass
SM05S1M
Ø1/2", 1 mm Long, Brass
Application Idea

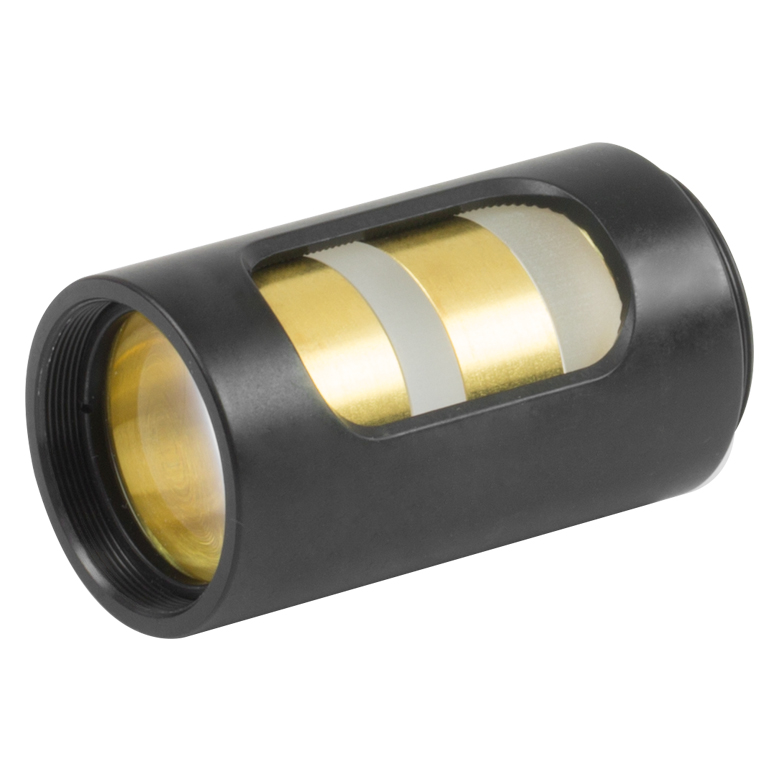

Above, optical spacers are used to keep a set of lenses at fixed distances in an SM1L20C Lens Tube to create a camera lens. When mounted in an SM1NR1 Zoom Housing, this allows the lens to focus at variable distances.
Please Wait

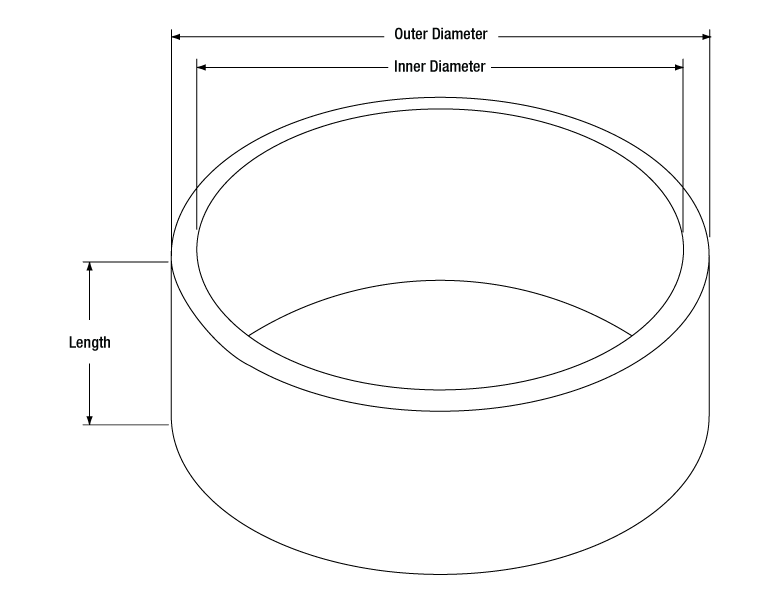

Click to EnlargeFigure 1.1 光学スペーサの略図
特長
- 複数の光学素子を特定の間隔で連続配置
- 薄型の光学素子の取付けに使用可能
- 開口を邪魔しない最低限の壁厚
- 真鍮またはプラスチック(アセテート)製
光学スペーサは、SM05またはSM1レンズチューブ内で隣接した光学素子の間に入れて使用します。プラスチック製固定リングの代わりとしてこのスペーサをお使いいただくことで、アルマイト処理されたアルミニウム製固定リングと光学素子の表面が直接接触することを防ぐことができます。
当社の真鍮製スペーサは、固定式光学マウントのように止めネジ(セットスクリュ)を使用する光学マウントに薄型で円形の光学素子を固定する際にお使いいただけます。このスペーサは光学素子に損傷を与えることなく止めネジを締め付けられる堅牢で広い取付面を持っています。
| Posted Comments: | |
Anastasia Makarova
(posted 2025-04-24 13:00:36.087) Hi.
Are you sure the weight of the item is correct? I want to order 50pcs and the system says the package will weight 22lbs. This item is almost weightless. What do I missing? jdelia
(posted 2025-05-12 01:13:54.0) Thank you for contacting Thorlabs. This weight is indeed incorrect, and we are currently working toward updating the website to reflect the correct value. The correct weight should be about 0.026670 oz per spacer in its packing bag. Holger Tuitje
(posted 2019-10-29 16:10:19.83) Do you have plans to offer the optic spacers in stainless steel (SST) or aluminum instead of brass? llamb
(posted 2019-10-30 10:26:27.0) Thank you for your feedback. There are currently no plans for releasing stainless steel or aluminum optic spacers. However, I have added this idea into our internal engineering forum for further review. user
(posted 2019-06-13 05:53:35.633) Dear Thorlabs,
We ideally would like the plastic spacers that are 400 um thick SM05. Would it be possible for thorlabs to provide these. We would also be interested in having some brass spacers custom made for a system we are building and would like to know the costs for these custom sizes (tolerance 100um).
Kind regards,
David. YLohia
(posted 2019-06-13 11:36:38.0) Hello David, thank you for contacting Thorlabs. We will reach out to you directly to discuss this possibility. bmills
(posted 2016-05-26 15:33:16.257) Do you plan on selling SM05 (1/2 inch) optic spacers (brass)?
Thank you. besembeson
(posted 2016-05-26 04:40:36.0) Response from Bweh at Thorlabs USA: Yes we are working on these. I will contact you to get your requirements. doug.mcgregor
(posted 2016-02-14 16:00:24.717) Are there spacers available for SM05? Something as thin as the SM1S01 would be very useful.
Hand-sanding SM05RR retaining rings is a painful substitute. besembeson
(posted 2016-03-03 12:07:27.0) Response from Bweh at Thorlabs USA: We don't have these as stock items for now, but can provide these to you as a special item. I will contact you. ronny
(posted 2013-03-04 11:18:39.59) What about the same spacers for SM2 ??? cdaly
(posted 2013-03-06 18:35:00.0) Response from Chris at Thorlabs: Thank you for using our web feedback. At the moment we do not offer version of these spacers for our SM2 series of lens tubes, though there have been some internal discussion about possibly of introducing them. I will log your request within our forums to help support this idea. Thank you very much for your input. user
(posted 2013-02-21 21:21:08.187) Sometimes it would be useful to make small adjustments to the length of a tube. Some .5mm thick shims with an ID of 1.04" and an OD of 1.2" could come in very handy. cdaly
(posted 2013-02-27 16:27:00.0) Response from Chris at Thorlabs: Thank you for using our feedback tool. Typically, for an application which requires a variable length lens tube, we would recommend using either the SM1V05 or SM1V10, which can be threaded into another lens tube. The overall length of the two tubes can then be adjusted by threading this in or out by a given amount. When the appropriate length is obtained, the locking nut would then be tightened down against the first lens tube, securing the length. sharrell
(posted 2012-01-23 14:34:00.0) A Reply from Sean at Thorlabs: Thank you for your feedback! We have added the inner diameter of the spacers, Ø0.91", as a bullet on the overview tab. If you have any further questions or suggestions, please don't hesitate to leave additional feedback or email techsupport@thorabs.com. user
(posted 2012-01-22 16:44:21.0) Would be nice to have the inner diameter on the Overview tab. bdada
(posted 2011-04-12 17:39:00.0) Response from Buki at Thorlabs to Johannes:
Thank you for notifying us of an inaccuracy on our website caused by a rounding error. The correct thickness specification is 0.015" and our ESD and Web drawings will be changed to reflect this. johannes.piel
(posted 2011-04-12 16:00:22.0) the presentations says: 0.015" (0,4mm), but the drawing (autocad.pdf) says 0,02" (0.3mm).
But 0.015"=0.381mm and 0.02"=0.508mm. Something is wrong here... |
ズーム
Click to Enlarge
Figure G1.1 NDフィルタNE501BをキネマティックマウントKM05(/M)に取り付けるために光学スペーサSM05S3Mを使用
- スペーサ厚さ：1 mm～10 mm
- 開口11.0 mm
- SM05ネジ付きレンズチューブもしくはØ12 mm～Ø12.7 mm(Ø1/2インチ)光学素子マウント用
- 寸法の異なる製品をバラで販売
- 真鍮製
Ø12.7 mm(Ø1/2インチ)の真鍮製レンズスペーサは、SM05シリーズのレンズチューブの中で隣接した光学素子の間に入れるスペーサとしてお使いいただけます。1 mm間隔で1 mmから10 mmまでの厚さの製品があるので、光学素子と光学素子の間に様々な間隔を設けることができます。また、端面が丸く面取りされているため取り付ける際に光学素子を傷つけることはありません。このスペーサを凸型の光学素子と使用する際には、適切なスペーサにより光学素子の凸面の間に十分な間隔を確保して損傷を防いでください。
こちらのスペーサは、Ø12 mm～Ø12.7 mmのキネマティックミラーマウントKM05/Mに薄型のフィルタや光学素子を取り付ける際にお使いいただけます。2 mm以上の厚さの製品は、止めネジ(セットスクリュ)を使う光学マウントに薄型の円形光学素子を固定する際に便利です。この製品は、光学素子に損傷を与えることなく止めネジを締め付けられる堅牢で広い取付け面を持っています。
ズーム- スペーサ厚さ：0.4 mm
- 内径23.0 mmおよび外径25.4 mm
- スペーサは10個入り
- プラスチック製(アセテート)
SM1S01には、外径が25.4 mmで厚さ0.4 mmのレンズスペーサが10個入っており、SM1シリーズのレンズチューブの中の光学素子と光学素子の間に狭い間隔を設けることができます。 スペーサの厚さが均等であるので、光学素子の間隔を等しく保てます。 このスペーサを凸型の光学素子と使用する際には複数のスペーサにより光学素子の凸面間に十分な間隔を確保して損傷を防いでください。
ズーム
Click to EnlargeFigure G3.1 複数のØ25.4 mm(Ø1インチ)光学スペーサとレンズチューブSM1L20Cで作製した焦点距離100 mmのf/4.3カメラレンズ(ダストカバーは表示されていません)
- スペーサ厚さ：1 mm～10 mm
- 内径23.0 mmおよび外径25.4 mm
- 寸法の異なる製品をバラで販売
- 真鍮製
Ø25.4 mm(Ø1インチ)の真鍮製レンズスペーサは、SM1シリーズのレンズチューブの中で隣接した光学素子の間に入れるスペーサとしてお使いいただけます。1 mm間隔で1 mmから10 mmまでの厚さの製品があるので、光学素子と光学素子の間に様々な間隔を設けることができます。このスペーサを凸型の光学素子と使用する際には、適切なスペーサにより光学素子の凸面の間に十分な間隔を確保して損傷を防いでください。
2 mm以上の厚さの製品は、止めネジ(セットスクリュ)を使う光学マウントに薄型の円形光学素子を固定する際にもお使いいただけます。この製品は、光学素子に損傷を与えることなく止めネジを締め付けられる堅牢で広い取付け面を持っています。また幅のサイズも最小限なので、開口部を確保できます。
光学スペーサ
