- Combination Square and Level can be Used to Measure the Level in One
Dimension and Draw Right Angles - Through Holes Provide Easy Marking Access
LVL02
Combination Square and Level
Through Holes in the LVL02 Combination Square and Level Provide Easy Access for Measurement Marking
Please Wait
Click to Enlarge

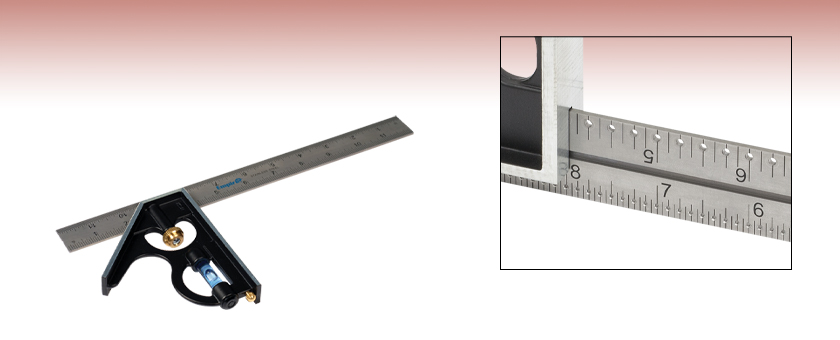

Figure 1.1 LVL02の穴は、穴より大きなビームの高さを測定できます。ビームの一部が穴を通ってスクリーンに当たり、穴の高さでビームが表示されます。スコヤに当たっている残りのビームで、高さを読み取ることができます。画像を拡大してスコヤ上のビームの拡大図をご覧ください。
特長
- 精密機械加工されたヘッドおよびバブルレベルで0.001°の直角度を実現
- 12インチのステンレス製ブレードには3種類の目盛 (25.4 mm毎に8、16、32個の目盛)が刻印
- 貫通穴によりマーキングが簡単
- 高耐荷重用に機械加工されたスコヤのヘッド
- 自動アライメントの引き込みボルト
- ヘッドの後ろに硬化けがき針
コンビネーションスコヤLVL02 は、大工職で使われている類似品よりも感度に優れた精密機器です。 感度が測定時にバブルが動くために必要なティルト量を示すのに対して、精度はデバイスの平坦度の基準がどのぐらい真の平坦度に近いかを示します。 取外しが可能なステンレス製ブレードの両側には2つの目盛が付います。 片側には6.4 mm(1/4イ ンチ)の穴間隔で3.2 mm(1/8インチ)ごとに、また3.2 mmの穴間隔で1.6 mm(1/16インチ)ごとに印が付いています。 反対側には6.4 mm穴間隔で1.6 mmごとの印と3.2 mm穴間隔で0.8 mm(1/32インチ)ごとの印が付いています。 コンビネーションスコヤに付属する硬化けがき針は、ヘッドの後ろに簡単に収納することができて、すぐに取り出せます。
| Posted Comments: | |
user
(posted 2021-01-29 08:25:08.603) It would be great if a metric version of LVL02 was available! It would only require different gradations and holes on the blade, the body could stay the same. YLohia
(posted 2021-02-05 04:41:43.0) Hello, thank you for your feedback. We will consider adding a metric option to our catalog in the future. ludoangot
(posted 2016-11-15 10:29:14.203) Hello, is a metric version of the square with the same features (level, holes,...) available? tfrisch
(posted 2016-11-18 08:49:11.0) Hello, thank you for contacting Thorlabs. Unfortunately, there is not a metric version available at this time. |
