Products Home高精度測定用ツール
- Calipers, Micrometer, and Indicator Available
- Analog Dial or High-Resolution Digital Readouts
- Measurements Made in Imperial or Metric Units
DIGC6
6" (150 mm) Digital Caliper
CPM1
0-1" Digital Micrometer
DGM05
1/2" (12.7 mm)
Digital Indicator
(Includes Barrel Adapter)
Ø3/8" to Ø1/2" Barrel Adapter
ANC6
6" Dial Caliper
DIGCBT1
Bluetooth Wireless
Transmitter
Please Wait
Click to Enlarge
Bluetooth送信ユニットDIGCBT1をデジタルノギスDIGC4Dなどに取り付けたノギスは品質管理などの作業に使用できます。
特長
- 精密測定ツール、最大300 mm
- ミリ表示とインチ表示をボタン1つで切り替え可能
- デジタルノギス、SPCデータ出力、デジタルマイクロメータ、デジタルインジケータ対応のデータ出力など
精密測定または検査用のツールとして、ダイヤル式のノギス、デジタル式ノギス(SPCデータ出力付き・なし)、デジタルマイクロメータ、デジタルインジケータを取り揃えております。これらの高精度の測定用ツールは、品質管理のための部品検査から、オプトメカニカニクスシステムのコンポーネントへの組み込み用まで、研究および産業環境の両方で役立ちます。

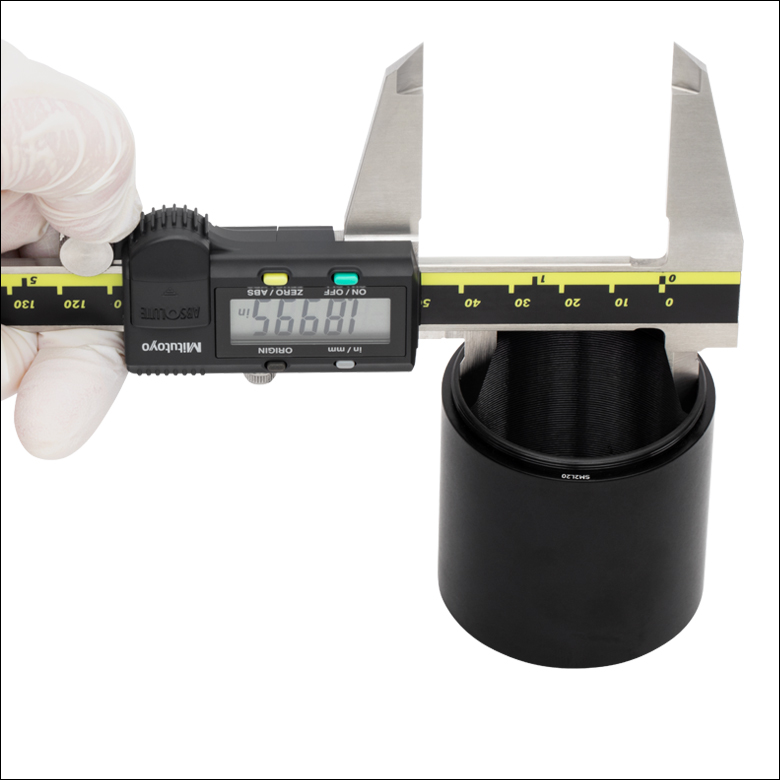

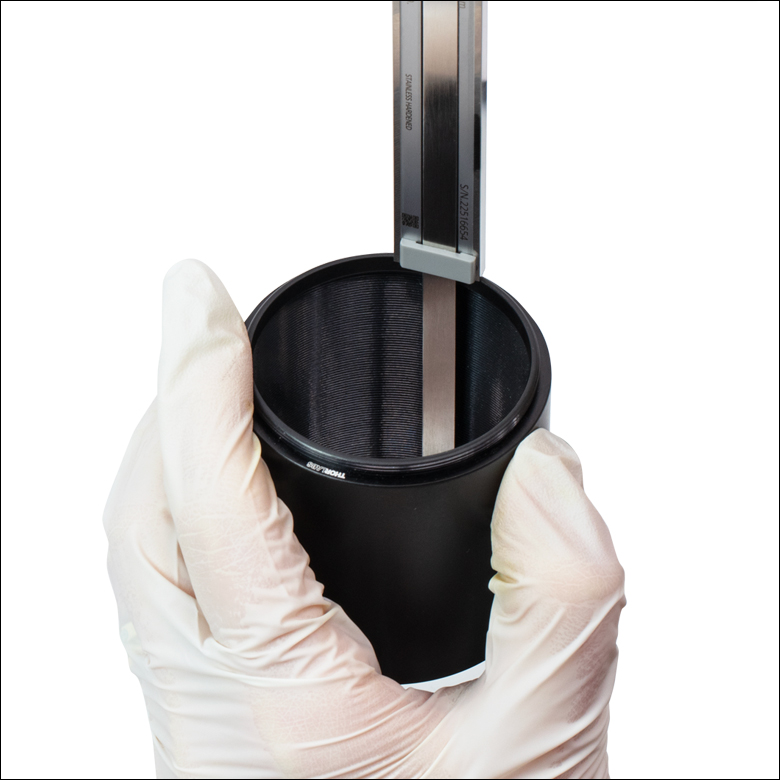

当社のノギスは、内径、外径、段差、深さの4種類の測定が可能です(下図参照)。内側測定は上側のジョーを使って行い、外側測定は下側のジョーを使って行います。段差測定は、ノギスのジョーの背面を使用して段差の深さを求めることができます。深さ測定は、ノギス先端のデプスロッドまたはブレードを使って行います。
Click to Enlarge
段差測定、デジタルノギスDIGC4D(SPCデータ出力)使用
ノギス用ワイヤレスデータ送信方法
Bluetooth送信ユニットDIGCBT1を使用するには、送信ユニットをSPC(統計的工程管理)データ出力機能を備えた一対のノギス(型番DIGCxD) に取り付け、必要なソフトウェアをダウンロードする必要があります。送信ユニットは下記の手順でノギスに取り付けてください。
ステップ1: データ出力ポートが見えるようにノギスを手前に回します。ノギスにこのポートがない場合、DIGCBT1には対応しません(最初の図参照)。
ステップ2: DIGCBT1は2つの部品で構成されています。使用する前に、付属のドライバで2つの部品をしっかりと取り付けてください(2番目の図を参照)。
ステップ3: メーカーのロゴがノギスの反対側を向くようにDIGCBT1を反転させ、トランスミッタをノギスのデータ出力ポートに合わせます(3番目の図を参照)。
ステップ4: DIGCBT1をノギスにしっかりと接続します(4番目の図を参照)。
Click to Enlarge
DIGCBT1をしっかりと押し込んで接続します。
Click to Enlarge
DIGCBT1をDIGC4Dに取り付けるには、赤いボタンが上に、ロゴがノギスの反対側を向くようにトランスミッタの位置を合わせます。
Click to Enlarge
Bluetooth送信ユニットDIGCBT1の部品をドライバで取り付けます。
Click to Enlarge
写真のDIGC4DのようなSPCデータ出力ポートを備えたノギスは、ケーブル(型番CAB-SPC1)またはBluetooth送信ユニット(型番DIGCBT1)と組み合わせてデータを転送することができます。
Bluetooth送信ユニットDIGCBT1用ソフトウェアU-Wave®*
ソフトウェア
Version 1.0.5 (2025年5月8日)
下のボタンをクリックしてU-Wave®ソフトウェアのダウンロードページをご覧ください。
| Recommended System Requirements | |
|---|---|
| Operating System | Windows® 10 or 11 Professional, 64 Bit Required |
| Wireless Protocol | Bluetooth 4.0 or Later |
| Communication Range | Up to Approx. 10 m (Within Visible Range) |
| Communication Frequency | 2.4 GHz |
U-Waveソフトウェアパッケージは、測定データをBluetooth経由で選択したPCソフトウェアに転送するために使用します。送信ユニットDIGCBT1とU-Waveソフトウェアを使用することで、Windows®が動作する1台のPCまたはタブレットに最大7種類の測定ツールを接続することができます。このソフトウェアで動作させるには、使用機器にBluetooth機能が必要です。詳細については、ソフトウェアと一緒にダウンロードされるデバイスマニュアルをご覧ください。
測定データをモバイルデバイスにエクスポートするには、アプリストアでMitutoyo社のU-WAVEPAK-BMアプリをご使用ください。
*U-WaveはMitutoyo社の登録商標です。
| Posted Comments: | |
Joseph Donovan
(posted 2023-08-22 13:25:10.697) Hi, I noticed an error in the product listing.
The description says "Contact Points Carbide-Tipped"
However these caliper are just hardened steel, not carbide tipped (these are Mitutoyo 500-196-30, the carbide tipped equivalent model would be 500-159-30) cdolbashian
(posted 2023-08-23 02:24:04.0) Thank you for noting this error in our web presentation. We will be updating it soon with the correct information. technicalmarketing
(posted 2008-01-22 16:38:13.0) Thank you for pointing out the mispelled word. pmirer
(posted 2008-01-22 14:15:05.0) http://www.thorlabs.com/NewGroupPage9.cfm?ObjectGroup_ID=1423&pn=AGR1
Not to nitpick, but this page includes a link to "vices."
"Vises" are used to hold workpieces. "Vices" include gambling, drinking, etc.
Paul TechnicalMarketing
(posted 2007-10-16 15:17:25.0) Thank you for pointing out that the presentation was missing the accuracy specification; it has now been added to the presentation. We are continually working to improve the content of our web pages in order to serve our customers and the value of user feedback in this effort is immense. The SBC-COMM can be used to interface the CPM1 with a computer; however the SBC-COMM was designed to be used with a Soleil-Babinet compensator. As a result, the included programs only include one micrometer specific LabVIEW VI with limited functionality (it only reads the output of the micrometer). acable
(posted 2007-10-11 19:48:40.0) Does the computer interface SBC-COMM sold with the Soleil-Babinet compensator also work for th CPM1, same question applies to the digital micrometer head that appears to be made by the same manufacturer. acable
(posted 2007-10-11 19:41:53.0) Please provide the resolution, precission, and accuracy of your measurement tools. Saying that the device accurately reads up to 0.001", implies that the accuracy specification (which is missing) would apply only to measurements of less than 0.001" which is not reasonable for these devices. For the calipers as well as the micrometer it seems that the number given for the strangely worded accurately reads specification is actually the display resolution which for a digital device is typically the resolution. What i really need to know is what the accuracy of the device. acable
(posted 2007-08-27 15:00:31.0) It would be nice to have the digital micrometer head as a Rleated Product. |
ズーム
Click to Enlarge
ダイヤルノギスANC12を用いた
光学ポスト間の距離の測定
- 最大測定寸法：300 mm
- 4種類の測定が可能：内側、外側、段差、深さ
- ローレット付きのサムホイール
- つまみネジでノギスの位置を固定
こちらのダイヤルノギスには、粗い測定用に1 mm単位で刻印された目盛と、精密な測定用に0.02 mm単位で刻印された目盛があります。内側、外側、段差、深さの4種類の測定が可能です。測定範囲が最大の製品では、300 mmまでの測定が可能です(下表参照)。各ノギスは、プラスチック製の保護ケースに収納されています。
| Specifications | ||||||
|---|---|---|---|---|---|---|
| Item # | ANC6 | ANC8 | ANC12 | ANC150/M | ANC200/M | ANC300/M |
| Measurement Range | 6.00" | 8.00" | 12.00" | 150 mm | 200 mm | 300 mm |
| Graduation | 0.001" | 0.02 mm | ||||
| Distance per Dial Revolution | 0.1" | 2 mm | ||||
| Accuracy | ±0.001" | ±0.002" | ±0.03 mm | ±0.04 mm | ||
ズーム
Click to Enlarge
デジタルノギスDIGC6を用いたミラーの直径の測定
Click to Enlarge
デジタルノギスDIGC12を用いた光学ポスト間の距離の測定
- 最大測定寸法：300 mm(下表参照)
- 4種類の測定が可能：内側、外側、段差、深さ
- ローレット付きのサムホイール
- ミリ表示とインチ表示をボタン1つで切り替え
- ノギスの位置をつまみネジで固定
こちらのデジタルノギスでは、リニアエンコーダの出力をディジタル表示します。ミリ表示とインチ表示は切り替えることができます。内側、外側、段差、深さの4種類の測定が可能です。測定範囲が最大の製品では、300 mmまでの測定が可能です(下表参照)。各ノギスは、プラスチック製の保護ケースに収納されています。
| Specifications | ||||
|---|---|---|---|---|
| Item # | DIGC4 | DIGC6 | DIGC8 | DIGC12 |
| Measurement Range | 4.00" (100 mm) | 6.00" (150 mm) | 8.00" (200 mm) | 12.00" (300 mm) |
| Resolution | 0.0005" (0.01 mm) | |||
| Repeatability | 0.0005" (0.01 mm) | |||
| Accuracya | ±0.0010" (±0.02 mm) | ±0.0015" (±0.03 mm) | ||
ズーム
Click to Enlarge
デジタルノギスDIGC4Dは、SPCデータ出力ケーブル(写真のCAB-SPC1)またはBluetooth送信ユニットDIGCBT1 を使用して、データをPCに送信できます。
- 最大測定寸法：300 mm(下表参照)
- 4種類の測定が可能：内側、外側、段差、深さ
- ケーブルまたはBluetoothによるデータ送信機能
- ミリ表示とインチ表示をボタン1つで切り替え
- ノギスの位置をつまみネジで固定
こちらのSPC(統計的工程管理)データ出力付きデジタルノギスでは、リニアエンコーダの出力をディジタル表示します。ミリ表示とインチ表示は切り替えることができます。内側、外側、段差、深さの4種類の測定が可能です(詳細は「 概要」タブ参照)。 300 mmまでの測定が可能な製品を取り揃えています。各ノギスは、プラスチック製の保護ケースに収納されています。
SPCデータ出力付きノギスは、SPCデータ出力ケーブルまたはBluetooth送信ユニットを介して測定データをPCに転送できるため、人為的なエラーを排除できます。接続後は、キーボード入力が可能なソフトウェアプログラム(Microsoft Excelなど)に測定データを入力できます。
プラグアンドプレイにより、ケーブルCAB-SPC1を使用すると、1台のPCを最大20台の対応ツールに接続できます。データ転送にドライバやソフトウェアは必要ありません。
ワイヤレスデータ転送ではBluetooth送信ユニットDIGCBT1 を使用して、最大7台の対応ツールを1台のBluetooth対応PC、タブレット、または携帯電話に接続できます。Bluetoothのワイヤレス接続距離は、オープンスペースで最大16 m、工場環境では最大10 mです。ワイヤレスデータ受信に使用するソフトウェアと、DIGCBT1をノギス一式に接続する方法については、「 ソフトウェア」タブをご覧ください。
| Specifications | ||||
|---|---|---|---|---|
| Item # | DIGC4D | DIGC6D | DIGC8D | DIGC12D |
| Measurement Range | 4.00" (100 mm) | 6.00" (150 mm) | 8.00" (200 mm) | 12.00" (300 mm) |
| Resolution | 0.0005" (0.01 mm) | |||
| Repeatability | 0.0005" (0.01 mm) | |||
| Accuracya | ±0.0010" (±0.02 mm) | ±0.0015" (±0.03 mm) | ||
ズーム
Click to Enlarge
表示部分の拡大写真
| Specifications | |
|---|---|
| Measurement Range | 1.00" (25.4 mm) |
| Resolution | 1 µm (0.00005") |
| Accuracya | ±3.8 µm (±0.00015") |
| Contact Points | Carbide-Tipped |
- 測定寸法：最大25.4 mm
- リニアエンコーダによるデジタル読み出し
- ミリ表示とインチ表示をボタン1つで切り替え
- ノギスの位置をつまみネジで固定
- SPCシステムに対応
CPM1は、物質の厚さを精密に測定するのに適した検査機器です。非回転式カーバイドチップ付きスピンドルにより検査対象へのトルクを除去できるので、検査対象の変形や摩擦を最小に抑えながら精密な測定を行なうことが可能です。SBC-COMMは当社のSBCシリーズバビネソレイユ補償板用に設計されていますが、CPM1をPCと接続させるためにもお使いいただけます。パッケージSBC-COMMには、RS-232インターフェイスでCPM1とPCを接続するのに必要な機器と、マイクロメータに表示される出力位置を読み取るシンプルなLabVIEW VIが入っています。
ズーム| Specifications | |
|---|---|
| Measurement Range | 1/2" (12.7 mm) |
| Resolution | 1 µm (0.00005”) |
| Accuracya | < 2 µm (0.0001") |
| Hysteresisa | < 2 µm (0.0001") |
| Repeatabilitya | < 2 µm (0.0001") |
| Mounting Barrel | Ø3/8" (9.5 mm) |
| Measuring Force | ≤1.5 N |
| Battery Life | ~18,000 Hours, Continuous Use |
| Contact Point | Carbide-Tipped |
- 測定範囲:12.7 mm
- ミリ表示とインチ表示をボタン1つで切り替え
- Ø9.5 mm取付けバレル(Ø9.5 mmからØ12.7 mm(Ø1/2インチ)に変換するバレルアダプタRBA1が付属)
デジタルインジケータDGM05は、ステージの現在位置や、ブレッドボードや光学テーブルの平坦度などを点検するのに使用される検査用ツールです。 測定範囲は12.7 mmで、読みやすいLCD画面が付いています。前面にはLCD画面のほかに、ミリ表示とインチ表示の切り替え、初期位置のリセット、軸に対するカウント方向の切り替え、電源のオン・オフなどのボタンがついています。PCへの接続は上部にあるSPC出力端子経由で行います。しかしSPCケーブルは付属していません。
ユニットの取付けバレルはØ9.5 mmですが、Ø9.5 mmからØ12.7 mm(Ø1/2インチ)に変換するバレルアダプタRBA1が付属しているので、取り付け方法の幅が広がります。右の写真では2種類の取付け方法をご紹介しています。写真下のView Metric Product List のリンクをクリックするとキットの製品リストがご覧いただけます。
Click to Enlarge
インジケータDGM05を使用して当社の移動ステージMT1A(/M)の移動範囲を検査
