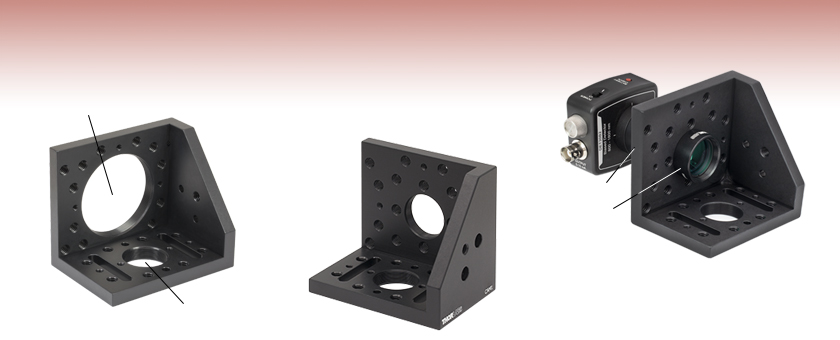

開口部付き直角ブラケット

Right-Angle Bracket with SM-Threaded Clear Apertures
Generous Array of 1/4"-20 (M6) Tapped Holes
Rigid One-Piece Construction

SM2-Threaded Hole

SM1-Threaded Hole

CAM2

Two SM1-
Threaded
Holes

CAM1

DET30B2
Detector

SM1 Lens Tube

Mounted
Achromatic
Doublet

CAM1

Application Idea

The DET30B2 Ge Photodetector with an SM1 Lens Tube and a Mounted Achromatic Doublet Both Mounted on the CAM1

Related Items

90° Mounting Bracket

Lens Tubes

90° Mounting Adapters

Manual Rotation Stages

Precision Rotation Mount

Cage Assembly Rods

Ø1/2" Post Assemblies

Ø1/2" Articulated Mount

Please Wait

概要
Feedback

Click to Enlarge

View Imperial Product List

型番	数量	Description
Imperial Product List
CAM1	1	直角ブラケット、SM1レンズチューブ用(インチ規格)
LCP02	1	ケージプレートアダプタ、30 mm-60 mm、#8-32タップ穴 (インチ規格)
ER4-P4	1	Ø6 mm ケージアセンブリーロッド、長さ 101.6 mm、4個入り

View Metric Product List

型番	数量	Description
Metric Product List
CAM1/M	1	直角ブラケット、SM1レンズチューブ用(ミリ規格)
LCP02/M	1	ケージプレートアダプタ、30 mm-60 mm、M4タップ穴(ミリ規格)
ER4-P4	1	Ø6 mm ケージアセンブリーロッド、長さ 101.6 mm、4個入り

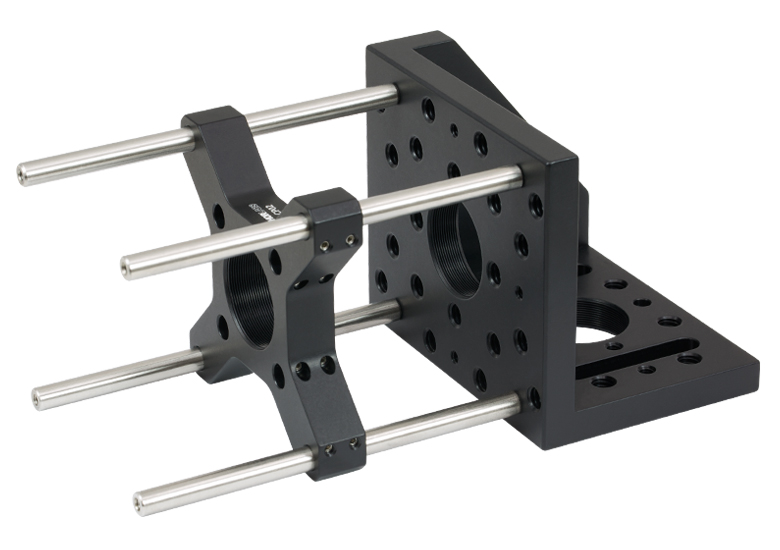

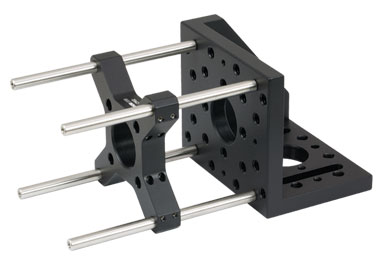

前面に60 mmケージシステムが取り付けられた直角ブラケットCAM1(/M)。この写真では、30 mm-60 mmケージシステム変換アダプタ(写真は旧製品のLCP02(/M)を用いて、30 mmケージシステムが取付けられるようになっています。

特長

当社の多くのオプトメカニクスデバイスに対応
限られたスペースにレンズチューブやケージシステムを取り付けるのに適したコンパクトな構造
M6ネジ穴を用いて様々な取付け方が可能

開口部付き直角ブラケットは、両側の取付け面に内ネジ付き開口部があるため、光路内に直接配置することができます。ブラケットCAM1/MにはSM1内ネジ付き開口部が2つ、CAM2/MにはSM2とSM1の内ネジ付き開口部が1つずつ付いています。これらの開口部にはレンズチューブなどのSMネジ付きコンポーネントを直接取り付けることができます。1つの面には#4-40タップ穴があり、それを用いて60 mmケージシステム,を取付けられます(右の写真参照)。この構造は剛性が高いため、数個の光学素子を取り付けたレンズチューブなど、大きなカンチレバー(片持ち梁)型の荷重を支えられる強度と安定性があります。

ブラケットの表面には多数のM6とM4のタップ穴が配列されています。1つの面には、光学テーブルに取付けやすいように、M6キャップスクリュ用のスロットも付いています。さらに汎用性を広げるために、角度が付いたサポート部にはM4ザグリ穴が2個とM6タップ穴が1個付いています。

注: 旧タイプのブラケットでは、SMネジ付き開口部の位置が1.5 mmオフセットしていました。このオフセットは、CAM1/Mは2014年12月12日、CAM2/Mは2015年2月10日、CAM1およびCAM2は2015年4月23日に修正されています。

Posted Comments:

Antreas Theodosiou (posted 2023-06-07 15:01:52.13)

I am looking for a lens mount for the olympus rms10x

cdolbashian (posted 2023-06-12 11:16:54.0)

Thank you for reaching out to us with this inquiry. The SM1A3 would adapt your RMS threads to SM1 threading, which is our standard optical threading. Once you have such an adapter you can use any of our threaded 1" optomech (SM1) to mount this objective.

Oleg Grachev (posted 2020-10-18 18:36:39.82)

I was looking for an angle plate to mount KCB1E mirror mount and couldn't find one. Please advise

YLohia (posted 2020-10-19 03:12:55.0)

Thank you for contacting Thorlabs. Our right angle adapters can be used for this application: https://www.thorlabs.us/newgrouppage9.cfm?objectgroup_ID=223. For example, the AB90F would be a good option.

randall.dannemann (posted 2014-05-07 14:17:13.477)

This is the worst product ever, whoever thought of it should be cained! While it looks like a right angle bracket with two threaded holes that look at the same point in space 90º from each other, it is not. It might captivate ones attention as a great product for use with a prism and tube optics, it is a great way to have a frustrating morning. A big warning on the purchase page to let anyone know that the product is fairly useless for any optics involving a right angle application would be nice.

jlow (posted 2014-05-08 11:36:40.0)

Response from Jeremy at Thorlabs: Thank you for contacting us regarding the CAM1 you received. This was an oversight on our part and we will be updating the hole positions. I will contact you directly and send you a replacement part.
