特長
- 赤またはグレーのアルミニウム製
- 6種類のサイズをご用意(下表参照)
- 対応する電子回路用モジュールを別途ご用意
- 内部に部品を取り付けるためのアルミニウム製取付けボード
- 部品取付け済みの電子回路用ケースもご用意
- EC2030およびEC2530用ブレッドボード
- カスタム構成については「カスタム仕様電子回路用ケース」のタブをご覧ください。
ベンチトップ型電子デバイスを構築するためのケース(筐体)、取付けボード、電子回路用モジュールを数種類ご用意しております。ケースのサイズは6種類あり、赤とグレーの2色をご用意しています(詳細は下表をご参照ください)。赤色のケースは、型番末尾に「R」が付いています。ケースの前面および背面はブランクパネルになっているため、用途に応じて入力ポートや出力ポートを付けることができます。
ケース内に電子回路を構築するためのモジュールもいくつかご用意しております。これには出力15 Wまたは100 Wの電源、AC電源インレット、換気ファンが含まれます。電子機器モジュール取り付け済みのEC2Cには、AC電源インレット、換気ファン、および取付けボードがケースEC2030B内に固定されています。
ケース内部に設置するオプションの取付けボードは別途お買い求めいただけます。この取付けボードには、PCB、開発ボード、電源などの電子部品を取り付けることができます。取付けボードは、電子回路用ケースのサイズに合わせて4種類のサイズをご用意しております。各ケースに対応する取付けボードは下表でご確認ください。
また、EC2030A(R)、EC2030B(R)ならびにEC2530C(R)の内部にオプトメカニクス部品を取り付けるためのブレッドボードもご用意しております。このブレッドボードは、取付けボード同様の方法で、電子回路用ケースの底面にある取付け用スタッドに取り付けることができます。各ブレッドボードには、M6 x 1.0の貫通タップ穴が2倍密度、あるいはM4またはM6タップ穴が高密度で配置されています。
よりシンプルで組み立てや積み重ねが容易なフランジ付きのケースについては、フランジ付きベンチトップ型装置用ケースのページをご覧ください。フィルタ回路、分圧器、インピーダンス整合器などの小さなカスタム回路向けには、小型のカスタム仕様電子回路用ケースもご用意しております。19インチラックに取り付けられる製品については、19インチラック用電子回路ケースをご覧ください。

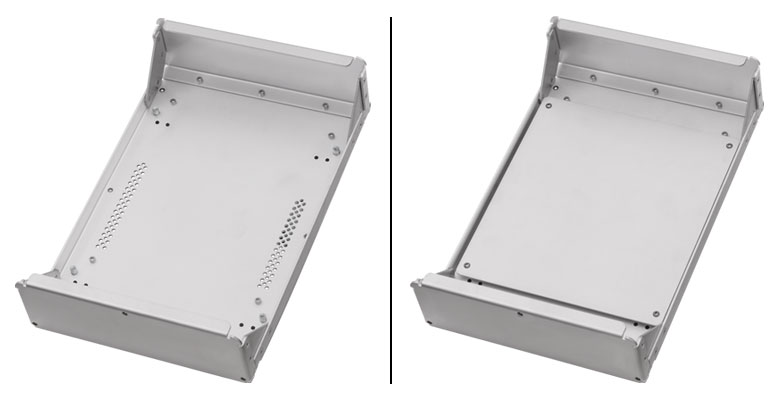

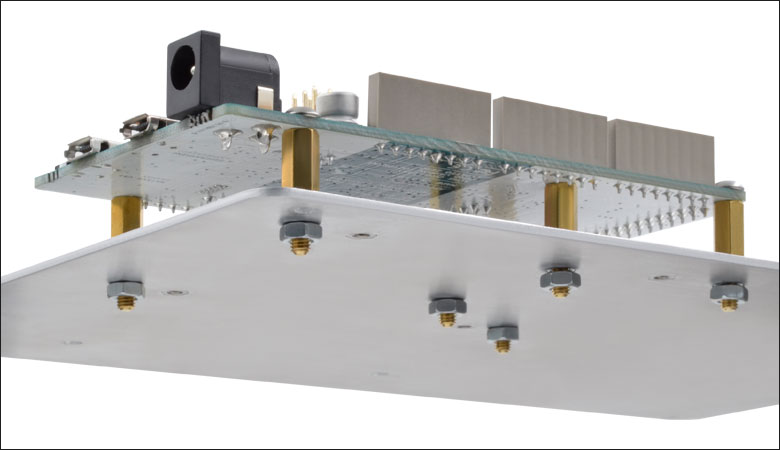

 Click to Enlarge EC1530MBへの電子回路の取付け例 |  Click to Enlarge EC2530C内に設置されたブレッドボードEC2530BB |  Click to Enlarge 当社ではレーザ切断、リベット打ち、UVプリント、オーバーレイのカスタム成形などのサービスを行っています。 |  Click to Enlarge 電子回路を組み込んだEC1530Aの例(カバーは外した状態) |
| Enclosure Item # | Enclosure Dimensionsa (W x D x H) | Compatible Mounting Board | Mounting Board Dimensions (W x D x H) | Compatible Breadboard | Breadboard Dimensions (W x D x H) |
|---|---|---|---|---|---|
| EC1515A(R) | 149.8 mm x 150.0 mm x 83.8 mm (5.90" x 5.91" x 3.30") | EC1515MB | 130.0 mm x 80.0 mm x 1.5 mm (5.12" x 3.15" x 0.06") | - | - |
| EC1530A(R) | 150.0 mm x 300.0 mm x 83.3 mm (5.91" x 11.81" x 3.28") | EC1530MB | 130.0 mm x 200.0 mm x 1.5 mm (5.12" x 7.87" x 0.06") | - | - |
| EC1530B(R) | 149.8 mm x 299.9 mm x 108.8 mm (5.90" x 11.81" x 4.28") | ||||
| EC2030A(R) | 200.0 mm x 300.0 mm x 83.8 mm (7.87" x 11.81" x 3.30") | EC2030MB | 180.0 mm x 200.0 mm x 1.5 mm (7.09" x 7.87" x 0.06") | MSB1823(/M) MSBU1823(/M) | 180.0 mm x 230.0 mm x 7.0 mm (7.09" x 9.06" x 0.28") |
| EC2030B(R) | 200.0 mm x 300.0 mm x 108.8 mm (7.87" x 11.81" x 4.28") | ||||
| EC2530C(R) | 250.0 mm x 300.0 mm x 134.7 mm (9.84" x 11.81" x 5.30") | EC2530MB | 230.0 mm x 200.0 mm x 1.5 mm (9.06" x 7.87" x 0.06") | EC2530BB(/M) | 230.0 mm x 230.0 mm x 9.5 mm (9.06" x 9.06" x 0.37") |
- こちらはケース外側の寸法で、脚部分は含みません。各ケースの寸法の詳細は、下記の赤いアイコン(
)をクリックするとご覧いただけます。

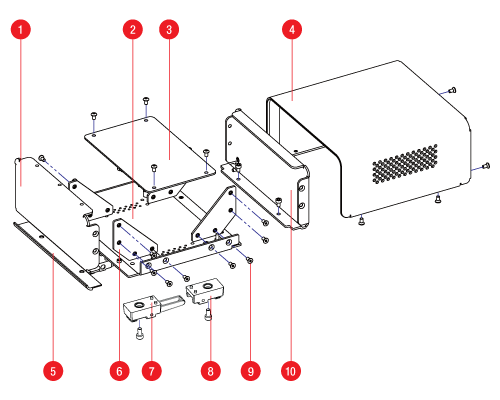

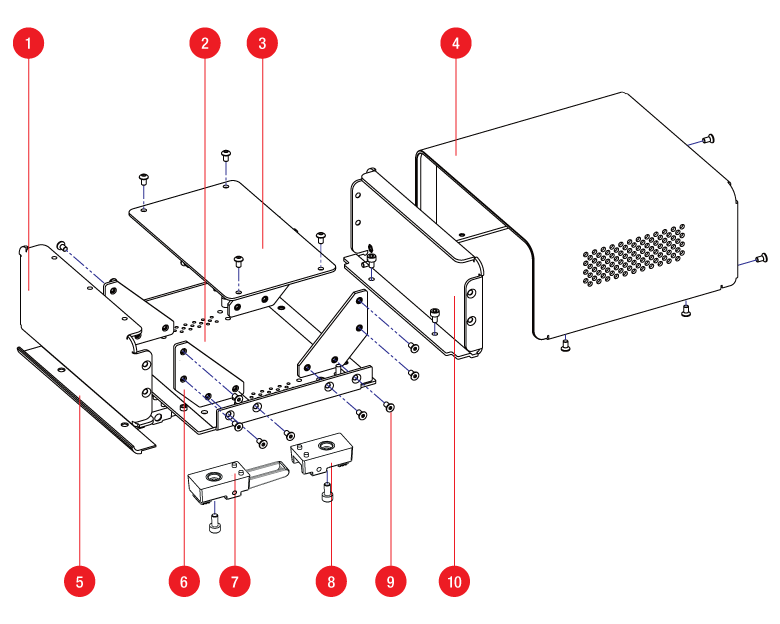

部品詳細(空ケースの場合)
空の電子回路用ケースは組み立てた状態で発送いたします。脚は付属の3 mm六角レンチで取り外すことができます。別売りの取付けボードは、ケースに付属する4つのM3丸頭ネジ(2 mm六角レンチ使用)を用いて取り付けることができます。ケースは機械加工しやすいように、分解することができます。アセンブリ内のすべてのネジは、付属の2 mmおよび3 mm六角レンチで操作できます。
| Ref. # | Component | Qty. | Color/Finish | Material |
|---|---|---|---|---|
| 1 | Front Panel | 1 | Silver/Anodized | Aluminum |
| 2 | Bottom | 1 | ||
| 3 | Mounting Board or Breadboarda | 1a | See Below | |
| 4 | Cover | 1 | Gray or Red/Anodized | |
| 5 | Trim Strip | 1 | Silver/Anodized | |
| 6 | Gusset | 4 | Unanodized | |
| 7 | Foldable Feet | 2 | Silver | Aluminum and Rubber |
| 8 | Fixed Feet | 2 | ||
| 9 | M3 Screw (2 mm and 3 mm Hex Keys Included) | Varies | Unanodized | Stainless Steel |
| 10 | Rear Panel | 1 | Silver/Anodized | Aluminum |
| Mounting Boarda | |||||||
|---|---|---|---|---|---|---|---|
| Ref. # | Item # | Compatible Enclosure | Width | Depth | Height | Color/ Finish | Material |
| 3 | EC1515MB | EC1515A(R) | 130.0 mm (5.12") | 80.0 mm (3.15") | 1.5 mm (0.06") | Silver/ Hairline Finish | Aluminum |
| EC1530MB | EC1530A(R) EC1530B(R) | 130.0 mm (5.12") | 200.0 mm (7.87") | ||||
| EC2030MB | EC2030A(R) EC2030B(R) | 180.0 mm (7.09") | 200.0 mm (7.87") | ||||
| EC2530MB | EC2530C(R) | 230.0 mm (9.06") | 200.0 mm (7.87") | ||||
| Breadboardsa | ||||||||
|---|---|---|---|---|---|---|---|---|
| Ref. # | Item # | Compatible Enclosure | Hole Threading and Spacing | Width | Depth | Height | Color/Finish | Material |
| 3 | MSB1823 | EC2030A(R) EC2030B(R) | 8-32 Taps with 1/2" Spacing and 1/4"-20 Taps with 1" Spacing | 7.09" | 9.06" | 0.28" | Black/Anodized | Aluminum |
| MSBU1823 | Unanodized | |||||||
| EC2530BB | EC2530C(R) | 1/4"-20 Taps with 1" Spacing, Double Density | 9.06" | 9.06" | 0.37" | Black/Anodized | ||
| MSB1823/M | EC2030A(R) EC2030B(R) | M4 Taps with 12.5 mm Spacing and M6 Taps with 25 mm Spacing | 180.0 mm | 230.0 mm | 7.0 mm | Black/Anodized | ||
| MSBU1823/M | Unanodized | |||||||
| EC2530BB/M | EC2530C(R) | M6 Taps with 25 mm Spacing, Double Density | 230.0 mm | 230.0 mm | 9.5 mm | Black/Anodized | ||
カスタム仕様ケースのお問い合わせフォーム
Click to Enlarge

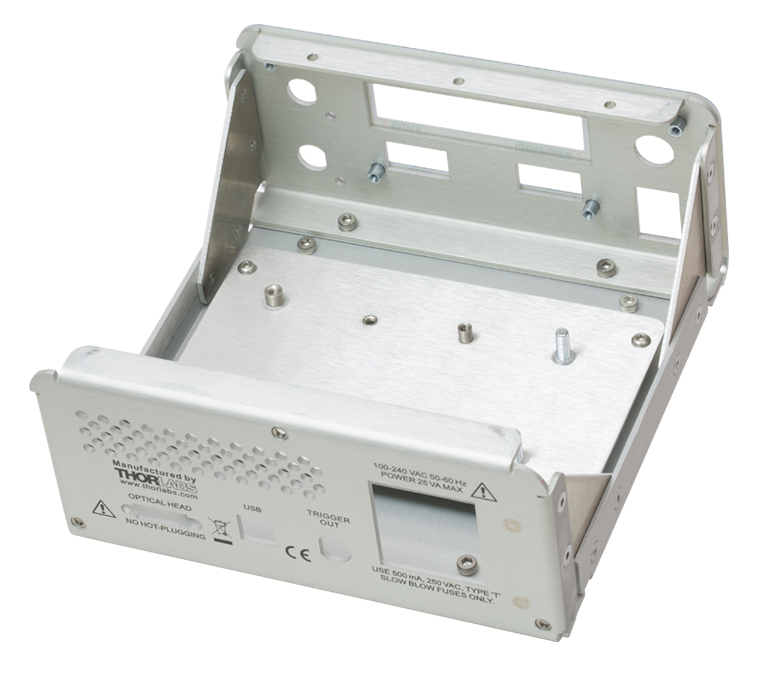

蓋を取り外したカスタム仕様ケース
下記の「Select an Enclosure」から、ベンチトップ型の電子回路用ケースをお客様独自の仕様にカスタマイズできます。カスタマイズは、前面パネル、背面パネル、取付けボードならびにオーバーレイ(標準品のケースには付属しません)に対して可能です。「部品の詳細」タブ内の図には、オーバーレイ以外の部品が記されています。「Select an Enclosure」内の
アイコンをクリックすると、カスタマイズ可能な部品についての情報とカスタマイズのオプションが表示されます。また、下記の黄色いボックスをクリックするとレーザーカットやリベッティング、UVプリントなどのサービスについてご覧いただけます。
まず、標準ケースのサイズと色をお選びいただき、「Add」ボタンをクリックした後、各部品にご希望のサービスのチェックボックスにチェックを入れてください。選択したサービスについて、部品ごとにPDFまたはDXF形式のテンプレートをダウンロードし、お好みのデザインに編集した後、Uploadボタンをクリックしてファイル(PDF形式のみ)をアップロードしてください。Preview欄にあるアイコンをクリックすると、アップロード済みのファイルを確認することができます。
Click to Enlarge

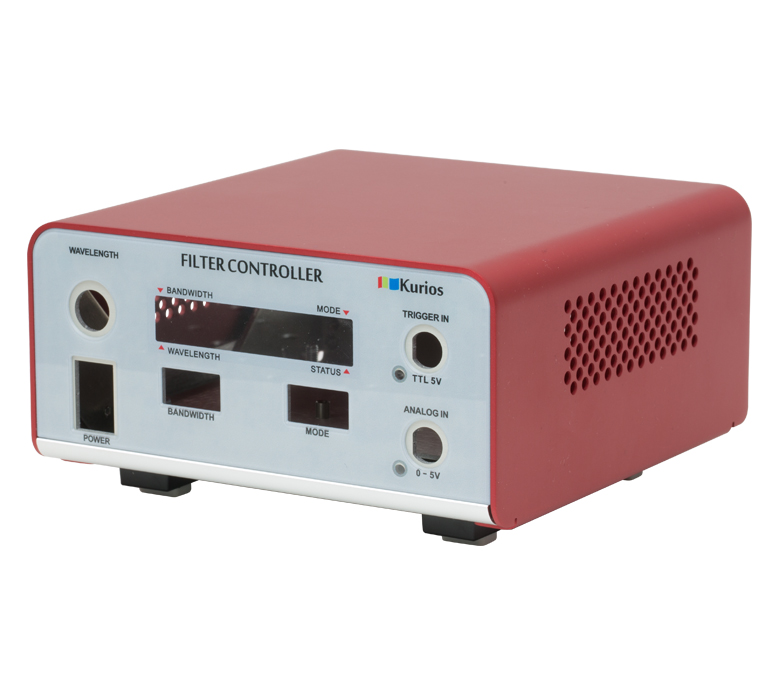

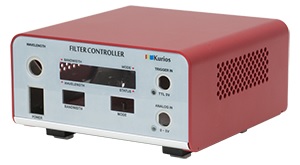

カスタム仕様電子回路用ケースの1例
下記の「Select an Enclosure」内のQuantityを増やすと、同じ種類を複数追加することができます。最下部にある「Add Another Enclosure」ボタンをクリックすると、サイズやデザインの異なるケースを複数カスタマイズできます。ご希望のカスタマイズ情報をすべて入力した後、「Add to Cart」ボタンをクリックしてください。
下記の黄色いボックスをクリックすると、当社がご提供しているカスタマイズサービスについての詳細をご覧いただけます。
最終的な価格は正式なお見積書でご確認ください。
レーザーカット加工
Click to Enlarge

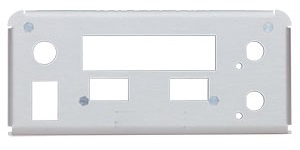

前面パネルのカット例
Click to Enlarge

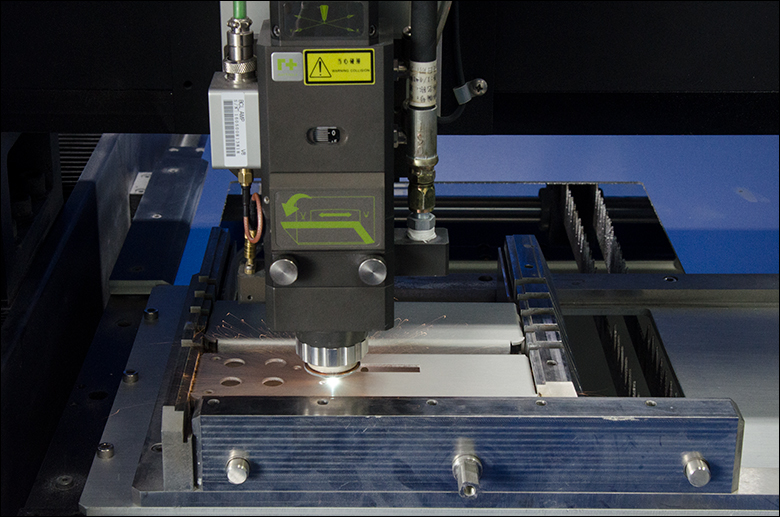

レーザーカットの様子
カスタム仕様のカットアウトは、ケースの前面および背面パネル、ならびに取付けボードに対して行うことができます。全ての加工はファイバーレーザで行います。ファイバーレーザを用いることによって、従来のCO2レーザを用いた加工技術よりも、高い精度と速度を実現します。
図面はPDF形式でお送りください。全ての図面は1:1のスケールで処理されます。
| Specifications | |
|---|---|
| Dimensional Tolerance | ±0.05 mm |
| Positioning Precision | ±0.2 mm |
| Minimum Cutout Size | Ø1.5 mma |
リベッティング
Click to Enlarge

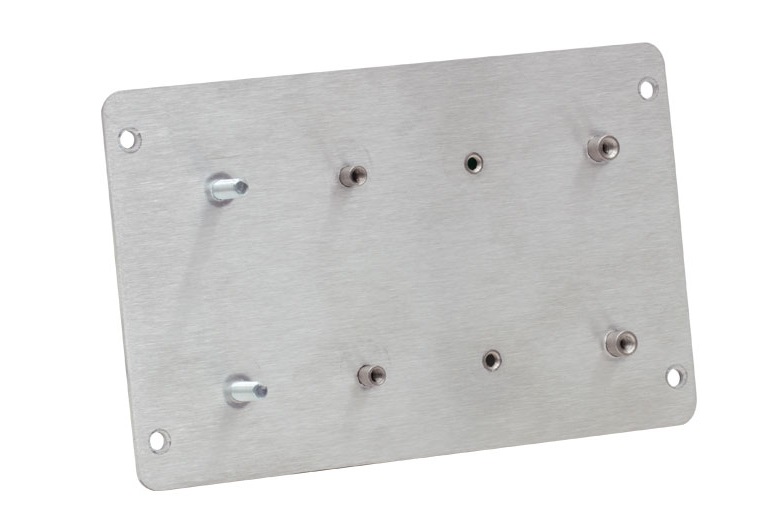

取付けボードへのリベッティングの1例
| Specificationsa | |
|---|---|
| Positioning Precision | ±0.3 mm |
リベッティングとは、電子回路用ケースのパネルや取付けボード上にセルフクリンチング・スタンドオフやスタッドまたはナットを取り付けることを指します。これらを取り付けることで、ケース内に部品の取付け位置を追加できます。
お送りいただく図面にリベッティングの位置と種類をご明記ください。リベッティングのご要望は、カットアウトのご要望を記した図面ファイルに、一緒にご記入ください。図面はPDF形式でお送りください。全ての図面は1:1のスケールで処理されます。
UVプリント
当社では、UV硬化型インクによる4色デジタル印刷技術を用いて、前面/背面パネルならびに取付けボードにマーキングを行います。UVプリントは従来のシルクスクリーンや刻印に代わる技術で、汎用性が高く、金属とプラスチックのどちらにも高解像度で高品質のフルカラーマーキングを施すことができます。硬質タイプのUV硬化型インクは、エタノールなどの溶剤に対する化学耐久性に優れています。
Click to Enlarge

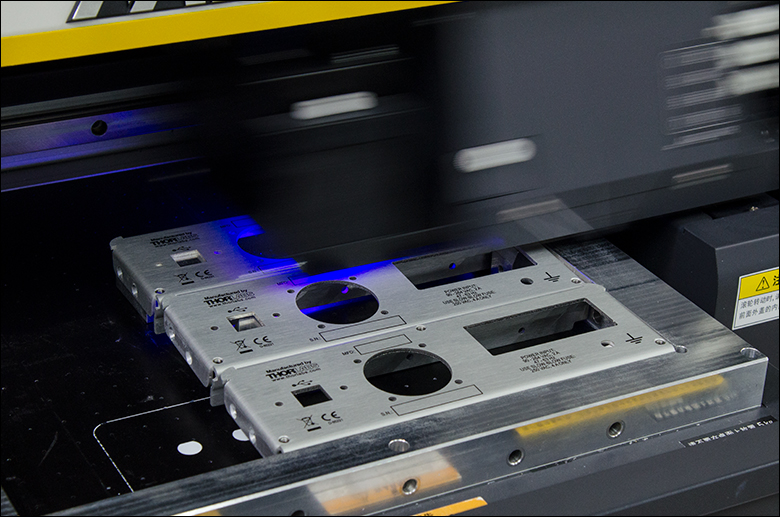

UVプリントの様子
図面はPDF形式でお送りください。最良の結果を得るためには、画像はベクタ形式をお勧めいたします。全ての図面は 1:1のスケールで処理されます。また、色は全て図面通りに印刷されます。カラーコード付きの白黒図面をお受けすることはできませんのでご注意ください。
Click to Enlarge

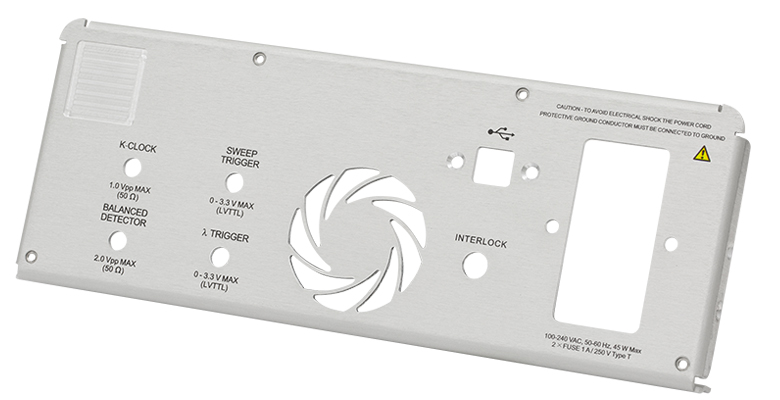

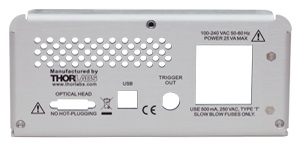

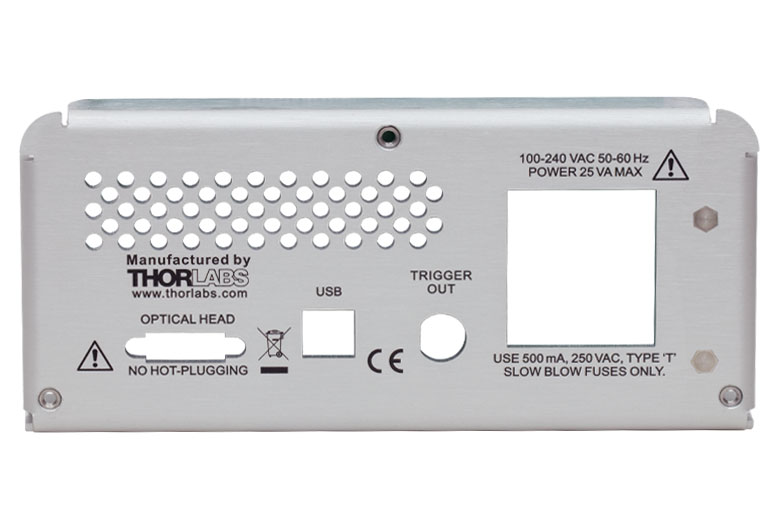

背面パネルに施されたUVプリントの1例
| Specifications | |
|---|---|
| Printing Type | 4-Color Printing |
| Resolution | 1440 x 1200 dpi |
| Minimum Font Size | 2 pt |
| Dimensional Tolerance | ±0.25 mm |
| Positioning Precision | ±0.3 mm |
| Printable Surfaces | Front Panel (Outer Surface)a; Rear Panel (Outer Surface)a; Mounting Board |
オーバーレイ
Click to Enlarge

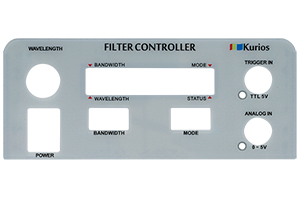

カスタム仕様のオーバーレイの1例
| Specifications | |
|---|---|
| CNC Cutting | |
| Dimensional Tolerance | ±0.05 mm |
| Positioning Precision | ±0.05 mm |
| Minimum Cutout Size | Ø1 mm |
| UV Printing | |
| Printing Type | 4-Color Printing |
| Resolution | 1440 x 1200 dpi |
| Minimum Font Size | 2 pt |
| Dimensional Tolerance | ±0.25 mm |
| Positioning Precision | ±0.3 mm |
カスタム仕様電子回路用ケースの前面パネルには、プラスチック製のオーバーレイを取り付けることができます。このオーバーレイは厚さ1 mmの透明なポリカーボネートで、裏面に粘着性があります。高精度CNCレーザーカットおよびUVプリントによるカスタマイズが可能です。
それぞれのオーバーレイごとに2枚の図面が必要です(カット用1枚、UVプリント用1枚の計2枚)。図面の要件は、上述のレーザーカット用およびUVプリント用とそれぞれ同じです。
公差により、オーバーレイのカットアウトは前面パネルのカットアウトよりも0.5 mm小さくなります。
オーバーレイ上にはリベッティングはできません。
| Posted Comments: | |
Brad Elsbury
(posted 2024-06-05 13:12:59.277) I wanted a custom enclosure for your boxes. cdolbashian
(posted 2024-06-24 02:50:11.0) Thank you for contacting Thorlabs! We are certainly able to provide custom enclosures. We will reach out to you directly to get the information for your desired enclosure. For future custom requests, please feel free to reach out to your local tech support team (in your case: Europe@thorlabs.com). user
(posted 2023-07-19 09:06:34.227) For the custom enclosure design, it would be great if you could provide a "library" (e.g., in a form of a large PDF document) with the most common cutout shapes, such as the common connectors (BNC, SMA, various D-sub connectors, ...), accessories for the enclosures (specifically, EC1AC inlets and EC1F fans), and, maybe, some rack-mounted panels (e.g., RBX-BNC or RBX-APC) for easier partial customization. cdolbashian
(posted 2023-07-21 10:35:19.0) Thank you very much for your feedback and we are appreciative of you bringing your thoughts to our attention. I have made the recommendation internally. If it gets adopted, we will let you know. Miguel Miranda
(posted 2022-04-26 09:24:28.757) Hi,
I'm having problems with one of the printing templates.
I'm trying to make a custom enclosure by choosing Gray, 150 mm x 300 mm x 96 mm. I get a EC1530B-CUSTOM.
Then I downloaded the pdf templates for back and front, cutting and printing. All seem fine except for the rear panel printing pdf. In this last one the dimensions don't match the real size of the back panel, so I don't know how to properly prepare my pdf.
Thanks in advance for any help! cdolbashian
(posted 2022-05-02 01:39:17.0) Thank you for contacting Thorlabs. Thanks for pointing this out, we will get in touch with you via email. user
(posted 2022-01-03 11:38:44.16) I would like to buy the enclosure feet. Apparently the custom enclosure are not fitted with them (and this explain the constant height difference between the custom and customizable enclosures). Possible?
Thanks cdolbashian
(posted 2022-01-05 04:27:29.0) Thank you for contacting Thorlabs. The feet are included in both standard enclosures and custom ones. In order to give customers an intuitive impression of the internal volume of the chassis, the dimensions in the table on custom homepage don’t include the feet height. I see that you didn’t leave your contact information for us to reach you. If you would like a customized enclosure, it can be requested by filling in information into the form listed under the "Custom Enclosures" tab or by emailing your local Tech Support team (in your case: Europe@thorlabs.com). john burke
(posted 2021-12-09 00:04:46.957) Hello,
Can this electronic enclosure be supplied in a taller version.
Best regards
John Burke YLohia
(posted 2021-12-10 02:17:26.0) Hello John, custom enclosures can be requested by filling in information into the form listed under the "Custom Enclosures" tab or by emailing techsales@thorlabs.com. We will discuss this directly. Nikola Krstajic
(posted 2019-08-26 07:20:24.44) Enclosures sold for optical and electronic integration do not include interlock capability which will help laser integrators. I believe a full blown laser interlock certificate cannot be done as these are OEM devices and interlock needs to be tested with the laser but actually having interlocked enclosures would really help people building custom laser diode architectures.
So all you need is a facility that sets a digital TTL signal if an enclosure is opened.
Thanks
Nik nbayconich
(posted 2019-08-27 08:43:44.0) Thank you for contacting Thorlabs and thank you for the suggestion. We do not have any existing off-the-shelf solution at the moment. In some of our products we have interlocks that cut the main when the housing is opened but where to put the interlock and how to achieve safe interlock varies from case to case. In this case, we can only make cut-offs and riveting according to a customer’s request, but we can not do a complete design of the interlock system. Ilango Maran
(posted 2019-04-03 09:26:45.59) We have a really good product in our hands when we get these delivered. But the problem is that it is taking a lot of time to get them. We submit our drawings sometimes and wait for ages to even get a quote and there is no reply too if there are any problems with the designs. we are left without a clue as to what happened to our order. If we get a quote and we get the enclosure after 30 days. We want to get your product but the net lead times are too much. Is there a way around this delay? Please do write back to me. llamb
(posted 2019-04-04 12:04:42.0) Hello, thank you for your feedback. Please accept our apologies for the delays in our responses/production. I have reached out to you directly to gather more information such as Case IDs and Sales Order Numbers associated with your past requests. We hope to track down the root cause of the issue so we can tackle the inefficiencies in our system more effectively. benju
(posted 2018-10-03 11:21:11.047) Cutom enclosures are a great idea and a product we have been waiting for for a while. Two suggestions to for producvt improvements and to reach a wider audience:
(1) add rack-mountable enclosures and/or rack-mounting brackets.
(2) add more power supply options with higher wattage and highewr voltage. Specifically, we are currently looking for +/-24V, 200 W. YLohia
(posted 2018-10-03 09:10:09.0) Hello, thank you for your feedback. We are currently exploring the possibilities of offering rack mount enclosures and hope to have something available in the future. I have posted your request in our internal engineering forum for further consideration. yohanpm
(posted 2018-07-11 23:19:50.037) Hello, after customizing the enclosure, in what extension can I share the design for its manufacture? We use Inventor software. Best regards, Yohan. YLohia
(posted 2018-07-12 08:43:21.0) Hello Yohan, thank you for contacting Thorlabs. Please use this form (https://www.thorlabs.com/newgrouppage9.cfm?objectgroup_id=9893&tabname=Custom%20Enclosures#tabTitles) to upload your design documents in .pdf format. |
ズーム
Click to Enlarge

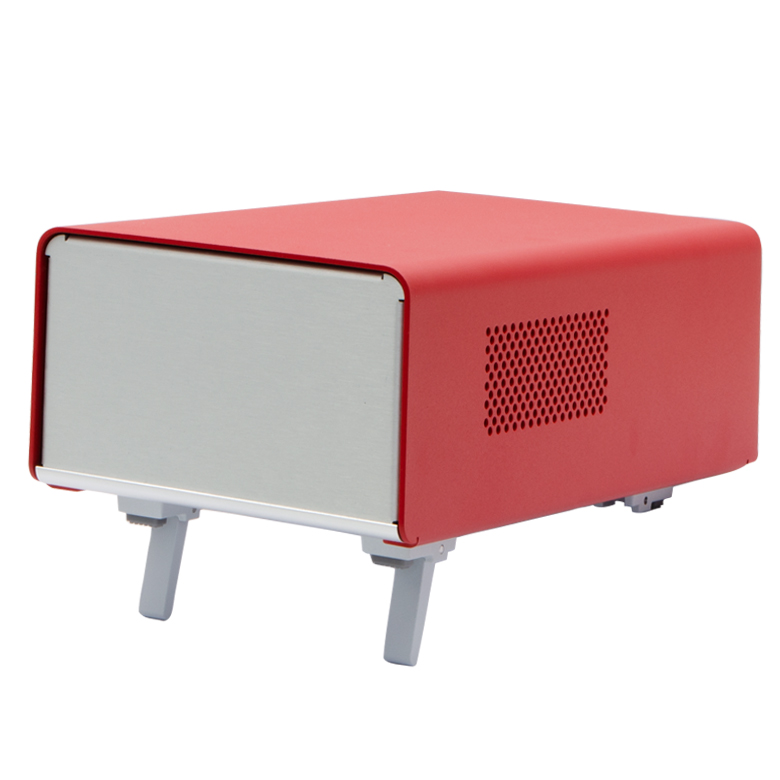

脚を立てた状態のEC1530BR
Click to Enlarge

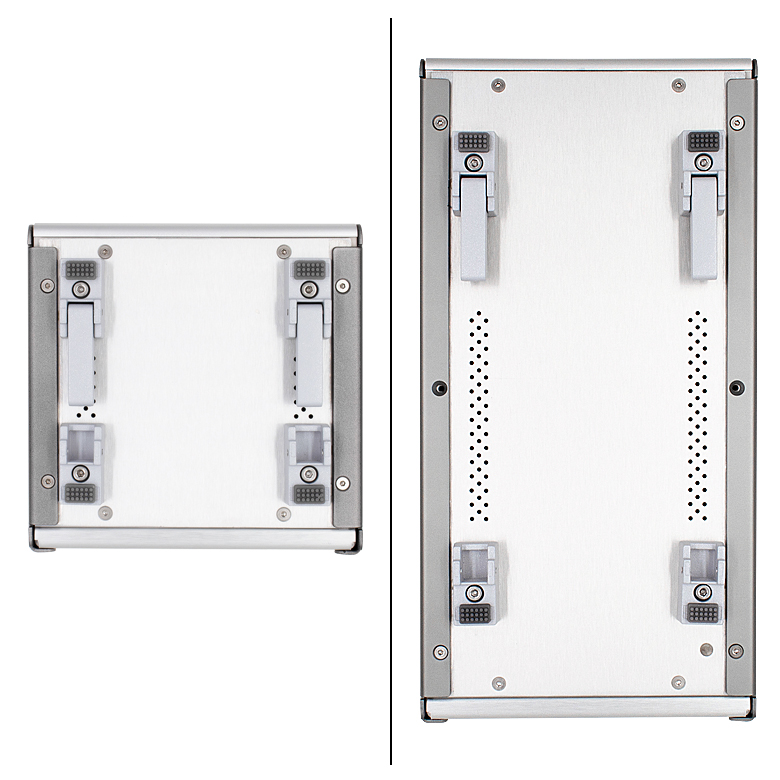

グレーのケースの底面
- 空の電子回路用ケース
- コンパクトなベンチトップ型
- 6種類のサイズから選択可能
- 赤とグレーをご用意

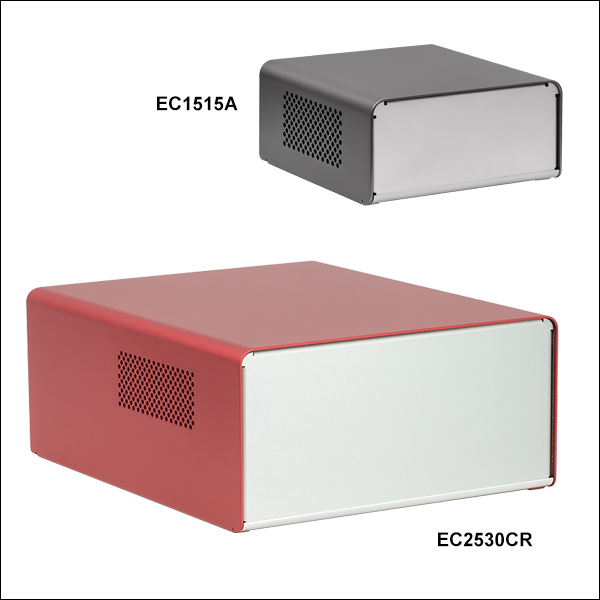

アルミニウム製電子回路用ケースは、6種類のサイズでご用意しております。ケースの前面および背面はブランクパネルになっており、パッド付きの脚が4本付いています。ケース内部に設置する取付けボードは別売りでご用意しております(下記参照)。取付けボード(別売り。下記参照)を内部に固定するためのM3ボタンヘッドキャップスクリュが4つ付属しています。EC2030Bについては、切欠き加工済みで、モジュール製品が取り付け済みの製品(型番EC2C)もご用意しております。
ケースを開ける際は、背面パネルと底面に付いている皿ネジを付属の2 mm六角レンチで取り外し、上部をスライドさせて外します。
テーブルにフラットに置く時にケースを支えるためのパッド付き脚が4本付いています。前の2本の脚を伸ばすことで、ケース前面の高さを34 mm上げてケースを上向きにすることができます。また、脚は付属の3 mm六角レンチを用いて取り外すことができます。
ズーム
Click to Enlarge
電源EC5PS(別売り。下記参照)を取り付けたEC2C(カバーを取り外した状態)
| Available Power Supply Modulesa | ||
|---|---|---|
| Item # | Output Voltage | Output Power |
| EC2PS | +5 V / ±12 V | 15 W |
| EC3PS | +5 V / ±15 V | |
| EC4PS | +5 V / ±12 V | 100 W |
| EC5PS | +5 V / ±15 V | |

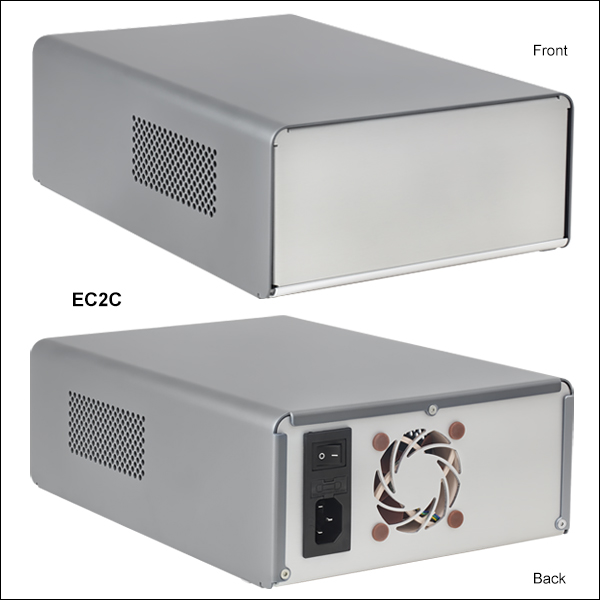

- アセンブリの付属品
- グレーのケースEC2030B、200 mm x 300 mm x 96 mm
- 取付けボードEC2030MB
- 電源インレットEC1AC
- ファンEC1F
- 下記電源が直接取り付け可能な取付け穴(電源は別売り。下記参照)
- EC2PS、EC3PS、EC4PS、EC5PS
こちらのケースには基本的な電子機器モジュールと取付けボード取付け用の切欠きが予め加工されているため、幅広い用途に対応可能です(モジュールの仕様については下記をご覧ください)。電源インレットと換気ファンは背面パネルに固定されています。ケースの前面はブランクパネルになっており、ご自身でカスタマイズが可能です。ケース内の各モジュールは電気的に接続されていない状態で発送されます。
取付けボードには右表に記載されている電源(別売り、下記参照)が取り付け可能なドリル穴が予め開いております。
テーブル上で平らに設置時にケースを支えるパッド付きの脚を4本取り付けることができます。前の2本の脚を伸ばすことで、ケース前面の高さを34 mm上げてケースを上向きにすることができます。脚を取り付けるには、筐体を開ける必要があります。ケースを開ける際は、背面パネルと底面に付いている皿ネジを付属の2 mm六角レンチで取り外し、上部をスライドさせて外します。ケースが開いたら、底面パネルの四隅に3つずつある穴に脚を合わせ、付属の4個のキャップスクリュと2.5 mm六角レンチを用いて内側からネジ止めします。
ケース、取付けボード、および各電子機器モジュールは別途単体でご購入いただくこともできます。別々にご購入される場合、ケースEC2030Bの背面パネルにはAC電源インレットや換気ファンを取り付けるための切欠きがありませんのでご注意ください。
ズーム
Click to Enlarge

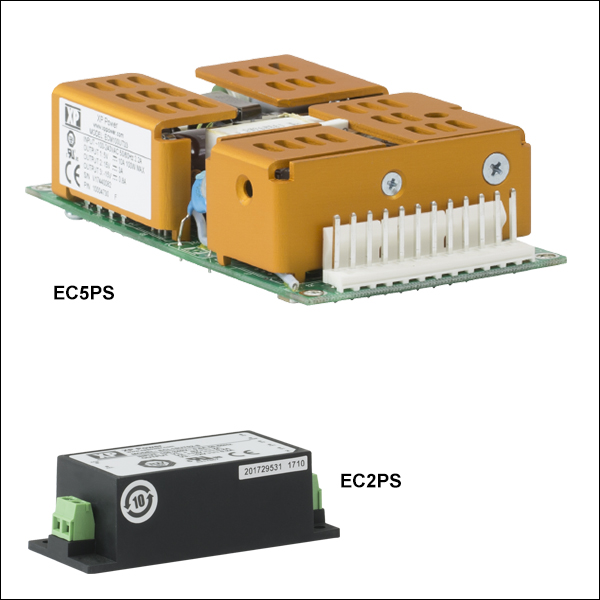

電源モジュールEC5PS
こちらの電源モジュールは、カスタム仕様のアセンブリに組み込むことができます。供給できる電力は、15 Wまたは100 Wからお選びいただけます。各モジュールは3種類の電圧を出力可能です。詳細は下表と仕様書をご覧ください。各ユニットのベースにある取付け用タップ穴または貫通穴により、電子回路用ケース内部の取付け面に取り付けることができます。用途に応じたアルミニウム製ケースのカスタマイズについては、「カスタム仕様電子回路用ケース」のタブをご覧ください。
なおこの電源は、そのまま単体では使用せず、必ず接地された筐体に入れてご使用ください。筐体は、感電や外部導体の接触による短絡等の電気的危険性や火災に対して対策されている必要があります。
| Key Specificationsa | ||||
|---|---|---|---|---|
| Item # | EC2PS | EC3PS | EC4PS | EC5PS |
| Manufacturer Item # | ECL15UT02-S | ECL15UT03-S | ECM100UT31 | ECM100UT33 |
| Output Voltage | +5 V / ±12 V | +5 V / ±15 V | +5 V / ±12 V | +5 V / ±15 V |
| Output Current | 2 A @ 5 VDC 0.2 A @ ±12 VDC | 2 A @ 5 VDC 0.15 A @ ±15 VDC | 10 A @ 5 VDC 3 A @ +12 VDC 0.8 A @ -12 VDC | 10 A @ 5 VDC 3 A @ +15 VDC 0.8 A @ -15 VDC |
| Output Power | 15 W | 100 Wb | ||
| Input Voltage | 85 - 264 VAC | 90 - 264 VAC | ||
| Inrush Current | 20 A (at 115 VAC) | 40 A (Max at 230 VAC) | ||
| Operating Temperature | -20 to +70 °C | 0 to 70 °C | ||
| Mounting Holes | Two Ø0.14" (Ø3.5 mm) Through Holes | Four Ø0.16" (Ø4.0 mm) Through Holes | ||
| Dimensionsc | 3.31" x 1.36" x 1.04" | 4.50" x 2.50" x 1.20" | ||
- ピン配列などを含む仕様の詳細については、下の赤いアイコン()をクリックして仕様書をご覧ください。
- 5 CFMでの強制冷却時のみ。自然冷却時の供給可能電力は、EC4PSでは75 W、EC5PSでは80 Wとなります。
- シャーシ/カバーを含みます。
ズーム| Key Specificationsa | |
|---|---|
| Rated Voltagec | 115 VAC / 250 VAC |
| Rated Current | 6 A |
| Maximum Leakage Current | 2 µA at 115 VAC / 60 Hz 5 µA at 250 VAC / 50 Hz |
| Dielectric Strength (One Minute) | |
| Flammability Class | UL94 V-0 |
| Connector Style | IEC 320-C14 |
| Fuse Holderb | IEC 5 x 20 mm |
| Panel Cutout Dimensions | 66.50 mm x 27.00 mm |

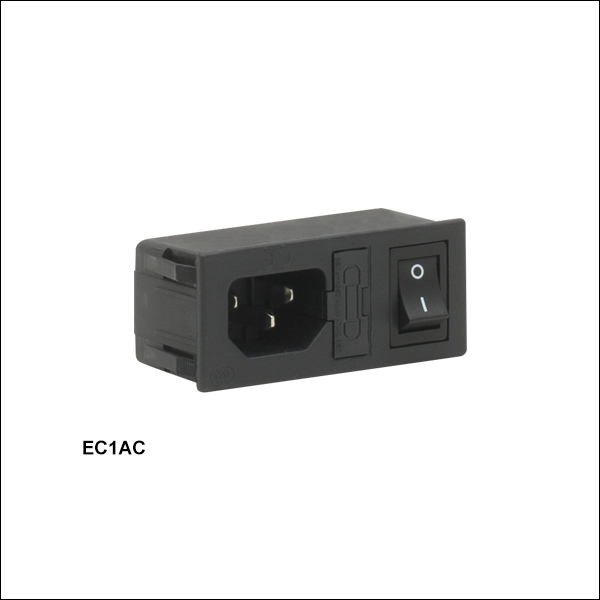

AC電源インレットは電子回路用ケースに取り付けるAC電源ケーブル用のレセプタクルです。電源インレットは、前面または背面パネルに66 mm x 27 mmの長方形のカットアウトを作って取り付けることができます。 電源インレットにはON/OFFスイッチと250 Vヒューズ用のヒューズホルダが付いています(ヒューズは付属していません)。
電源インレットなどの部品を取り付けるために、カットアウトのあるケースをご希望の場合は、「カスタム仕様電子回路用ケース」のタブをご覧ください。
ズーム| Key Specificationsa | |
|---|---|
| Max Rotational Speed | 3000 rpm |
| Max Airflow | 29.2 m3/h |
| Max Acoustical Noise | 19.3 dB(A) |
| Max Static Pressure | 2.18 mm H2O |
| Max Voltage | 5 V |
| Max Input Power | 1.3 W |
| Mean Time to Failure | > 150 000 h |
| Dimensions | 60 mm x 60 mm x 25 mm (2.4" x 2.4" x 1.0") |
Click to Enlarge

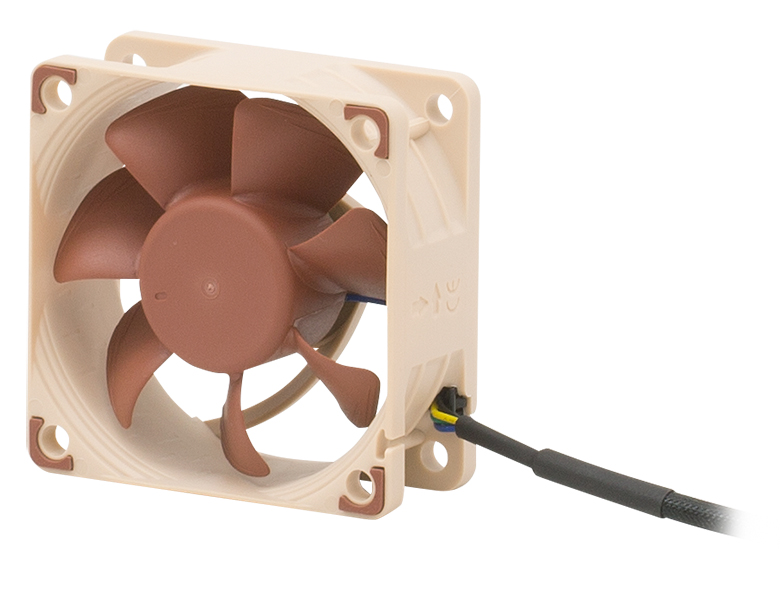

枠の側面に刻印されている2つの矢印は、空気の流れる方向とファンの回転方向を示します。

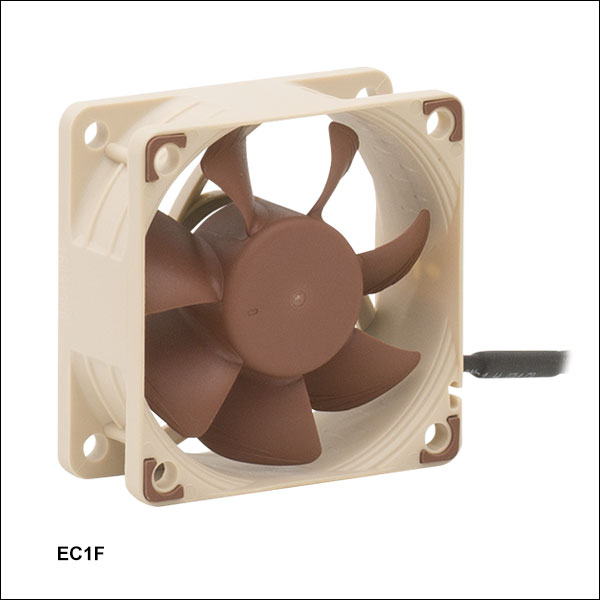

Noctua製の小型の換気ファンは、筐体に出入りする空気の流れを作ります。このファンブレードは、最大回転数3000 rpmで最大空気流量29.2 m3/hが得られます。EC1Fには、PWM 4ピンコネクタの付いた、長さ200 mmの電源コードが取付けられています。また、長さ300 mmの延長ケーブルとYケーブル、およびファンヘッダーアダプタのセットが付属しています。ファンモータの定格は5 V、1.3 Wです。ファンは付属する4本のシリコーン製防振ピンを用いて筐体に取り付けることができます。取付けピン用の切欠きはお客様ご自身で作成していただく必要があります。 枠の側面に刻印されている2つの矢印は、空気の流れる方向とファンの回転方向を示します。
換気ファンやその他の部品を取り付けるための切欠きのある筐体について、設計のご依頼やご注文がございましたら、「カスタム仕様電子回路用ケース」タブをご覧ください。
ズーム

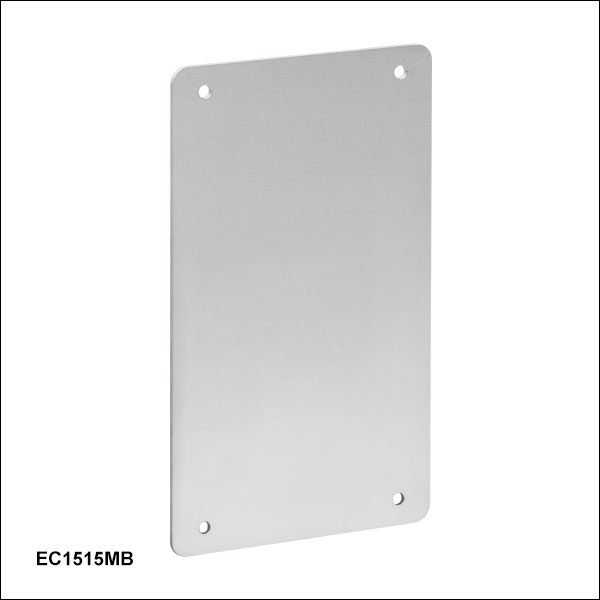

アルミニウム製の取付けボードは、4種類のサイズでご用意しております。この取付けボードには、PCB、開発ボード、電源などの電子部品を取り付けることができます。上記の電子回路用ケース内部に取り付けが可能です。各取付けボードに対応するケースのサイズは上記の表でご確認ください。
ボードを取り付ける際は、電子回路用ケースの上部を取り外し、付属する4個のM3丸頭キャップスクリュと六角レンチを用いてケース内部に固定します。取付けボードの厚さは1.5 mmです。ケース内部に固定すると、取付けボードの高さはケースの底部から6 mmの位置になります。
ズームClick to Enlarge
EC2530C内に設置されたブレッドボードEC2530BB
上記200 mm x 300 mmならびに250 mm x 300 mmの電子回路用ケースに適合するブレッドボードを数種類ご用意しております。このブレッドボードを用いると、ケース内にオプトメカニクス部品を簡単かつ確実に取り付け、取り外すことができます。

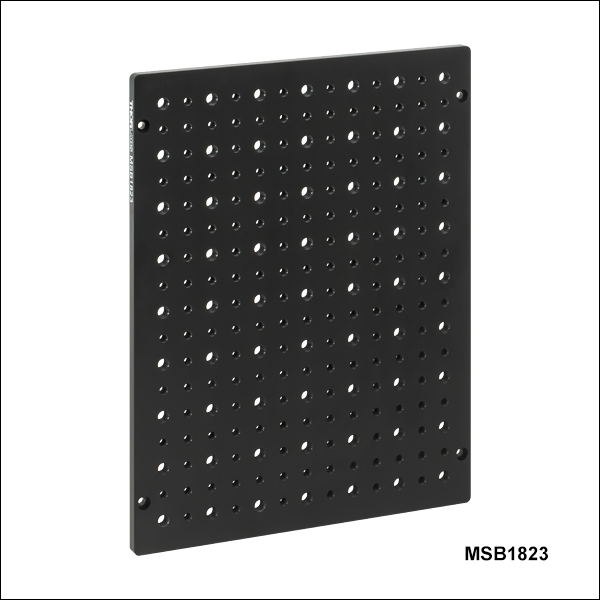

MSB1823/Mは電子回路用ケースEC2030A(R)またはEC2030B(R)向けに設計されています。M4 x 0.7およびM6 x 1.0の貫通タップ穴が、当社のミニシリーズブレッドボードと同様に配列されています。電子回路用ケースEC2030A(R)内にブレッドボードを取り付けたとき、ブレッドボード上面からケース上部のカバーまでの高さは52.3 mmになります。EC2030B(R)内に取り付けたとき、高さは77.3 mmとなります。どちらのケースも底部からブレッドボードの底面までの高さは6 mmになります。MSBU1823/Mはアルマイト加工なしのブレッドボードで、MSB1823/Mと寸法と穴配列が同じです。
EC2530BB/Mは電子回路用ケースEC2530C(R)に適合する設計です。M6 x 1.0の貫通タップ穴が2倍の密度で作られています。ブレッドボードをケース内に取り付けたとき、ブレッドボード上面からケース上部のカバーまでの高さは100 mmになり、EC2530C(R)底部からブレッドボードの底面までの高さは6 mmになります。
タップ穴のパターンの詳細については、下の赤いアイコン()をクリックしてPDFの図をご覧ください。こちらのページのブレッドボードにはすべてM3キャップスクリュ用ザグリ穴が4つ付いています。ケース上部のカバーを取り外したとき、ブレッドボードはケース内の取り付けネジで固定できます。
| Item # | MSB1823 | MSBU1823 | EC2530BB | MSB1823/M | MSBU1823/M | EC2530BB/M |
|---|---|---|---|---|---|---|
| Dimensions | ||||||
| Hole Threading and Spacing | 8-32 Taps with 1/2" Spacing and | 1/4"-20 Taps with 1" Spacing, Double Density | M4 Taps with 12.5 mm Spacing and | M6 Taps with 25 mm Spacing, Double Density | ||
| Distance from Edge to First Hole | 0.54" and 0.53", Two Sides Each | 0.53" on All Sides | 15.0 mm on All Sides | |||
| Number of Counterbored Holes | Four M3 | |||||
| Material | Aluminum Plate | |||||
| Finish | Matte Black Anodized | Unanodized | Matte Black Anodized | Matte Black Anodized | Unanodized | Matte Black Anodized |
ベンチトップ型電子回路用ケース
