Ø12.7 mm(Ø1/2インチ)手動式リニアポジショナ


  • Adjustment Screw in a Ø1/2" Post Body
  • 120 TPI Fine-Adjustment Screw with Steel Ball Contact
  • Compatible with all Ø1/2" Post Construction Accessories

TR2P

TR50P/M

Application Idea

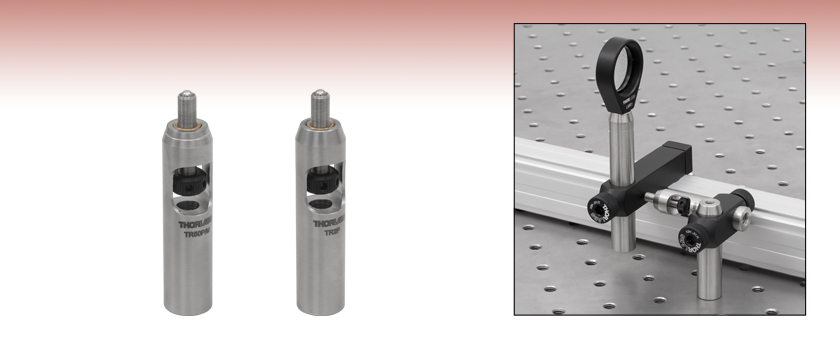

A TR2P linear positioner is mounted in an RA90 right-angle clamp to push a 34 mm rail carrier into position.

Related Items


Please Wait

Click to Enlarge

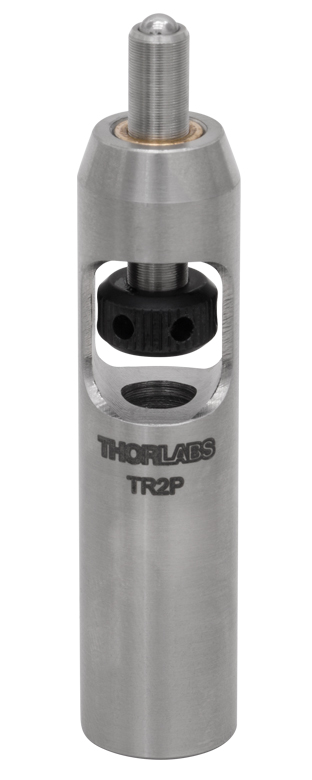

TR2P(TR50P/M)のアジャスターネジは、1/16インチボールドライバ用の6個の穴のあるつまみネジによって操作することができます。

特長

  • 3/16"-120アジャスターネジ
  • 調整範囲:6.4 mm
  • Ø12.7 mmポストとして使用可能
  • 側面および底面から操作できるつまみネジ

Ø12.7 mm(1/2インチ)リニアポジショナTR50P/Mは、オプトメカニクス部品を高精度に位置決めできるよう設計されています。Ø12.7 mmポストの本体内に精密ネジ切り加工された3/16"-120アジャスターネジがあり、当社の全てのØ12 mm~Ø12.7 mm(Ø1インチ)ポスト用コンストラクションアクセサリをお使いいただけます。このポジショナのつまみネジには、1/16インチ六角レンチもしくはボール(六角)ドライバが入る6個の穴があり、これを利用して側面から操作することができます。また、ノブの底面には2.0 mm六角レンチまたはボールドライバに対応するソケットがあり、レンチなどはポスト本体の底面から挿入できます。

このつまみネジ付きアジャスターネジの移動範囲は6.4 mmなので、TR50P/M全体の高さ調整範囲は55.7 mmから62.1 mmまでです。つまみネジを1回転させたときの移動距離は0.21 mmです。上図および右図のように、調整ネジの先端はボール状で、平面と接触するように設計されています。尚、アジャスターネジを後退させる際に移動対象も同時に後退させる必要がある場合には、復元力が必要であることにご注意ください。当社の他のØ12.7 mmポストと同様に、このアジャスタの底部には取付け用M6タップ穴が付いています。

当社では、Ø12.7 mm高さ調整機能付きポストTRT2/M、ならびにブレッドボードや光学テーブルに取り付けた部品の位置調整用の各種キネマティックポジショナもご用意しています。また、より高精度な位置決め用途にお使いいただけるモーションコントロール製品もご提供しております。


Posted Comments:
tmorgus  (posted 2015-08-22 13:31:12.047)
Hello cbrideau, Thanks for the feedback. This adjuster is the first in a line of products being designed. I'll add your idea to the product development effort. Tyler, MBU Leader Thorlabs
cbrideau  (posted 2015-08-21 18:00:06.203)
I would like to see an adjuster like this built for your different rail families. You could sell a carriage with an adjuster like this pointing out the side that would push on adjacent carriers. This would allow for more precise positioning along the rail. You could even use this post design by integrating a horizontal post holder/clamp into a carriage.
+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
TR2P Support Documentation
TR2PØ1/2インチ手動式リニアポジショナ、1/4"-20タップ穴(インチ規格)
¥6,471
3-5 Days
+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
TR50P/M Support Documentation
TR50P/MØ12.7 mm手動式リニアポジショナ、M6タップ穴(ミリ規格)
¥6,471
3-5 Days
