Products Home超短パルスレーザ用低群遅延分散ミラー、355～445 nm
- Ideal for Second Harmonic of Femtosecond Ti:Sapphire Lasers
- Designed for 355 - 445 nm
- Group Delay Dispersion < 30 fs2
UM05-45U
(Ø1/2")
UM10-45U
(Ø1")
Application Idea
UM05-45U Low GDD Mirror in a
POLARIS-K05 Mirror Mount
Please Wait
| Item # | UM05-45U | UM10-45U |
|---|---|---|
| Design Wavelength Range | 355 - 445 nm | |
| Diameter | 1/2" (12.7 mm) | 1" (25.4 mm) |
| Diameter Tolerance | +0.00 mm / -0.10 mm | |
| Thickness | 6.4 mm (0.25") | 9.5 mm (0.37") |
| Thickness Tolerance | ±0.20 mm | |
| Clear Aperture | > 80% of Diameter | |
| Reflectance | Rs > 99% (355 - 445 nm) Rp > 99% (370 - 425 nm) | |
| Angle of Incidence | 45° | |
| Group Delay Dispersion | |GDDs| < 30 fs² (355 - 445 nm) |GDDp| < 30 fs² (370 - 425 nm) | |
| Laser Induced Damage Thresholda | 0.081 J/cm2 (400 nm, 55 fs FWHM, S-Pol, 1 Pulse) 0.062 J/cm2 (400 nm, 55 fs FWHM, S-Pol, 10000 Pulses) | |
| Substrate | Fused Silica | |
| Front Surface Flatness | λ/10 at 632.8 nm Over Clear Aperture | |
| Front Surface Quality | 15-5 Scratch-Dig | |
| Parallelism | ≤3 arcmin | |
| Back Surface | Polished | |
特長
- 2倍波Ti : サファイア超短パルスレーザ用
- 250 fsより短いパルスレーザに適した製品
- 99%以上の反射率
- 低群遅延分散：|GDD| ＜30 fs2
- Ø12.7 mm(Ø1/2インチ)とØ25.4 mm(Ø1インチ)の2サイズをご用意
- 45°の入射角に対応
これらの低群遅延分散(GDD)ミラーは、355～445 nmの波長範囲において高い反射率と低い群遅延分散を達成します(詳細は右の表および「グラフ」タブをご覧ください)。中心波長が400 nm周辺であるため、フェムト秒Ti : サファイアレーザの第2高波長用に適しています。45°の入射角用に設計されており、＜|30 fs2|の低群遅延により、入力パルスの広がりが抑えられます。
超短パルスミラーはØ12.7 mm(Ø1/2インチ)とØ25.4 mm(Ø1インチ)をご用意しております。上の写真のように、各光学素子のエッジには型番とコーティング面の位置を示す矢印が刻印されています。Ti : サファイアレーザの基本波は、ミラー基板を通して漏れますのでご注意ください。ミラーの背面はビームトラップ(BT610/Mなど)を用いてこのような透過ビームを吸収できるように研磨されています。基本波を光路内に保持したい場合には、当社のデュアルバンド誘電体ミラーをご検討ください。
当社ではこの355～445 nmのミラー以外にも、様々な波長範囲に対応する低群遅延分散(GDD)ミラーをご用意しております。超短パルス用光学素子のラインナップについては「超短パルス用光学素子」のタブをご覧ください

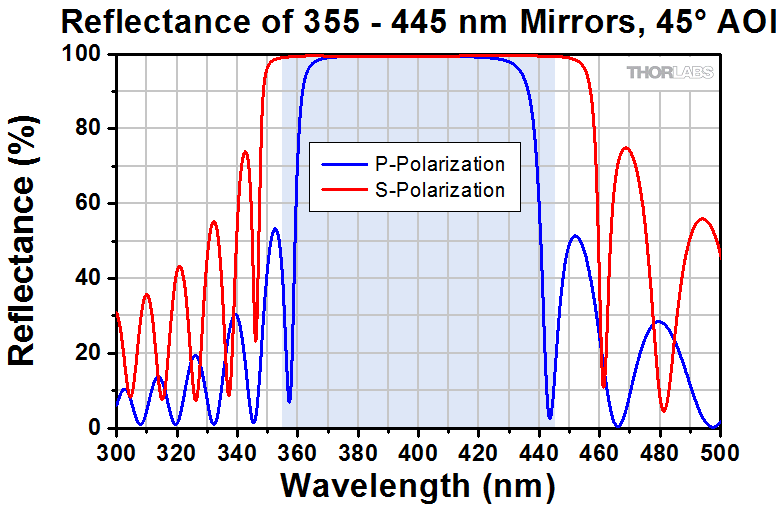

下のグラフは、これらのミラーの入射角45°における反射率および低群遅延分散(GDD)の理論的計算値を示し、ミラーの設計性能を表しています。実際の性能は、「概要」タブ内に記載されている仕様の範囲内でロットごとに異なります。
Click to Enlarge
300～1000nmの生データは、こちらからダウンロードいただけます。

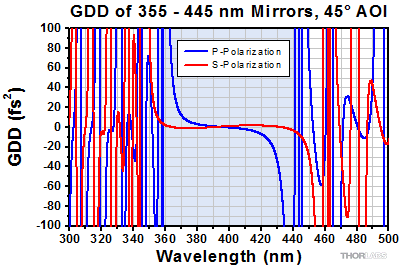

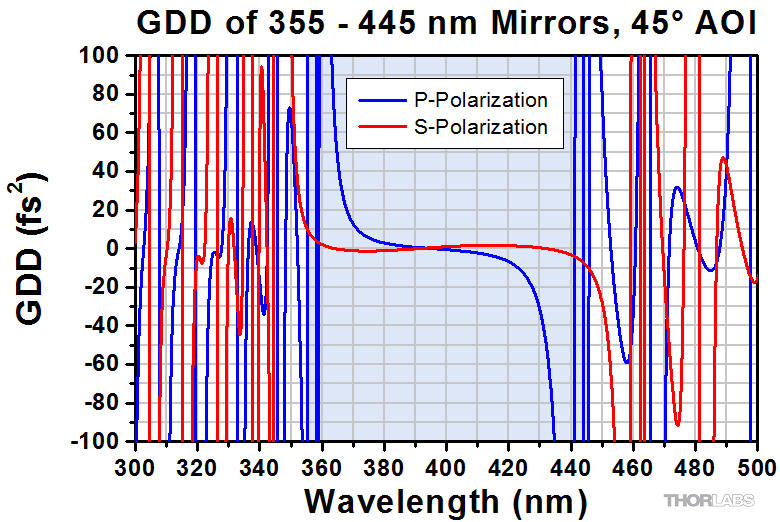

グラフ中の青い領域は、S偏光のGDD値が＜|30 fs2|であることが保証される波長範囲です。GDD値は、この波長範囲の外側では大きく変動しています。
Click to Enlarge

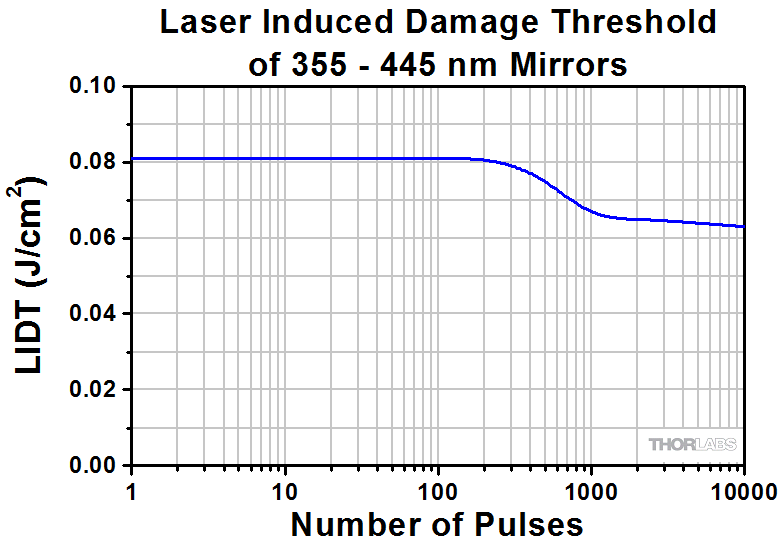

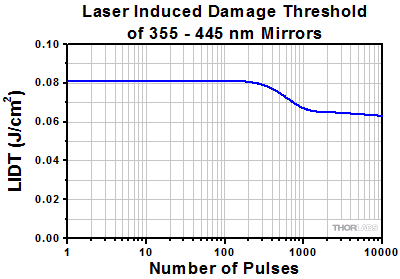

超短パルスレーザ用光学素子のレーザ損傷閾値(LIDT)の値は、所定のパルス数で、視覚的に確認できる損傷を与える(パルスあたりの)流束量で定義されています。 ここでのLIDT値は、400 nmにおける55 fsのFWHMパルス(S偏光、入射角45°)で測定されました。
