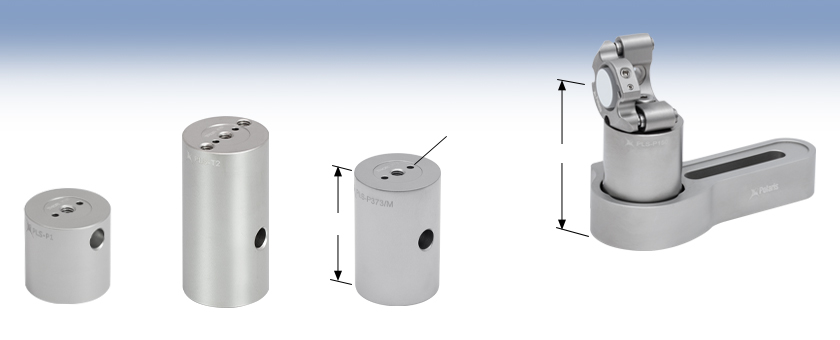

Polaris®ミラーマウント用Ø25 mmポスト


  • Top-Located 8-32 (M4 x 0.7) and Bottom-Located 1/4"-20 (M6 x 1.0) Mounting Holes
  • Heat-Treated, Stainless Steel Construction
  • Precision Ø6 mm Bore for Angle Tuning and Alignment

PLS-P1

One 8-32 Mounting Hole, L = 1.0"

PLS-T2

Three 8-32 Mounting
Holes, L = 2.0"

PLS-P373/M

One M4 Mounting Hole, L = 37.3 mm

L

2.0"

Ø1/2" Polaris Mirror Mount Mounted on a PLS-P150 Post that is Held with a POLARIS-CA1 Clamping Arm

2 mm Alignment Pin Holes on Either Side of Central Mounting Holes

Related Items


Please Wait
Vacuum Compatibility Specifications
Vacuum Compatibility as Packageda> 10-9 Torr
Materials303 Stainless Steel
Preparation and PackagingChemically Cleaned and
Double Vacuum Bagged
Stainless Steel Outgassing Rate at 20 °C1.8 x 10-8 Torr-Liters/s/cm2
  • 追加の処理をしない状態で部品を使用できる真空度。追加の洗浄と処理を行うことで、さらに高い真空度でも使用可能です。
Post Deflection
Click to Enlarge

クランプアームPOLARIS-CA1を用いて、ポストPLS-P150を作業面から様々な高さに取り付けました。ポストの軸に対して垂直に力を加え、力を取り除いた直後に全体のたわみを測定しました。クランプアームPOLARIS-CA1を使用するときは、ポストは6.3 mm以下の高さに取り付けることをお勧めします。 当社のポストのたわみ試験についての詳細は、「取付けアーム」のタブをご覧ください。

特長

  • Ø25.0 mmポスト
  • 非磁性のステンレススチール製
  • 上部にM4 x 0.7取付け穴が1個、または3個
  • 底部にM6 x 1.0取付け穴
  • 両端にあるØ2 mmの2つの位置決めピン用の穴により精密な取付けが可能(位置決めピンは付属しません)
  • 適切にベークアウトすることで、25 °Cにおいて10-9 Torrまでの真空度に対応
  • システムの安定性向上のため、内部応力を除去するよう熱処理されたSUS303ステンレススチールを使用
  • 上部と底部の大径リリーフカットにより安定性を向上
  • 長さ、タップ穴等などのカスタマイズも承ります。当社までご連絡ください。

Polaris®ミラーマウント用ポストは、Polarisミラーマウントを安定に支えるために熱処理されたステンレススチールから加工されています。材料に熱処理を施すことにより、温度に依存するヒステリシスの原因となる内部応力を除去することができます。当社のPolarisシリーズのミラーマウントクランプアームおよび45° 取付けアダプタは、すべてこの熱膨張係数(CTE)の比較的小さい材料から作られています。光学系内の材料の熱膨張係数を一致させることは、最適な熱再現性を得るうえで不可欠です。

各ポストの上部には1個または3個のM4 x 0.7取付け穴、底部にはM6 x 1.0取付け穴が付いています。ミラーマウントは、ネジアダプタを使わずにM4 x 0.7ネジで直接ポストに取り付けられるため、複数の光学部品を積み重ねることで生じる不安定性を低減できます。詳細については「取付け安定性」タブをご覧ください。

M4 x 0.7取付け穴が1個のポストは小型のPolarisマウントを、取付け穴が3個のポストはネジが1個以上あるØ50.8 mm(Ø2インチ)やØ76.2 mm(Ø3インチ)の大型Polarisマウントを固定するのに適しています。 一般的に使用される長さのポストは標準品としてご用意しております。カスタム仕様の長さやタップ穴等の見積もりについては、下記のBuild Your Polaris Mounting Post(取付け穴が1個のモデルのみ)を使用するか、直接当社までご連絡ください。

各ポストは製品への組み込み用途(OEM用途)やカスタムシステムを念頭において設計されており、両端の中央ネジ穴の両側にはアライメントを容易にするためにDIN-7-m6位置決めピン(付属していません)用の穴があります。システム内でポストやアクセサリを位置決めピンを使用して固定すると、振動、運搬、偶発的な接触などによる取付けの緩みを防止できます。

アライメント用内孔
Ø6 mmのアライメント用内孔がベースから20 mmの位置にあり、ポストの縦の中心線に向かって開いています。内孔は、ポストがPolarisクランプアームで固定されたときにも塞がらない位置にあり、当社のケージロッドと組み合わせれば、複数マウントの共通の光軸に沿ったアライメント調整や、精密な角度調整などに使用可能です。

OEM用途と大量注文

当社は製品への組み込み用途(OEM用途)ならびにカスタムシステム構築用途向けにPolaris製品のカスタマイズ製造ならびに大量生産を行っています。カスタム仕様のポストについては下記のBuild Your Polaris Mounting Postをご覧ください。カスタム品の大量注文も下記から承ります。割引は26個以上のポストのご注文から適用されます。

標準仕様のポストを大量注文する場合の価格などについては、当社までご連絡ください。

取付け方法
ポストを確実に取り付ける方法として2つの方法をお勧めします。主にお客様の製品またはカスタムシステムへの取り付けで、M6 x 1.0キャップスクリュ用ザグリ穴と2つの位置決めピン用穴を用いて、ポストを直接カスタム仕様のプラットフォームに取付ける方法です。詳細については「システムへの取付け」タブをご覧ください。

2つ目に推奨するのは、当社のPolarisクランプアームを使用する方法です。当社では、上のグラフの例のように、Polarisクランプアームに取り付けたときのポストの性能について広範囲な試験を実施しています。実施したすべての試験の詳細については「取付けアーム」タブをご覧ください。

クリーンルームおよび真空への対応
Polarisマウント用ポストは、クリーンルームや真空での使用にも対応しています。Carpenter AAA不動態化処理による化学洗浄を行い、表面から硫黄、鉄、汚染物質などを除去してから、2重の真空バッグに封入しています。10-9 Torrまでの真空に対して、袋から取り出してそのままお使いいただけます。追加の洗浄や加工を行うことで、さらに高い真空度での使用も可能になります。ただし、その場合でもステンレススチールからのアウトガスにより制限されます(右上の表をご覧ください)。特定の真空システムに対してこの製品が適切であるかどうかは、ステンレススチールの材料特性とお客様が行われた洗浄方法によりご判断ください。

クリーンルーム対応の梱包
Polarisクランプアームは、クリーンな(汚染されていない)環境下で組み立てられた後、右の写真のように2重の真空バッグに封入されます。真空気密により袋は密着するため、クランプアームとの摩擦が最小限に抑えられ、袋の材料が削られてクリーンなコンポーネントを汚染することも防げます。真空封止の工程で、水分が含まれた空気はパッケージから排出されます。そのため、乾燥剤を使用することなく、不要な表面反応を防止できます。

真空バッグは輸送および保管中の空気や埃による汚染からクランプアームを保護し、さらに2重であることでクリーンルームへの入室手順をシンプルで有効性の高いものにすることができます。クリーンルームの外で外側の袋を外し、汚染されていない内側の袋に入ったアダプタをクリーンなコンテナに入れてクリーンルーム内に搬入できます。この間、真空バッグの利点は保持されています。クリーンルーム内では、クランプアームを内側の袋から取り出して、すぐにご使用いただくことができます。


Click for Details

図3:Polaris®ポストを使用すると、ネジアダプタは必要ありません。M4 x 0.7キャップスクリュはポストに直接ねじ込むことができます。この構造により取付け面が接していない(図1参照)、またはネジが部分的にしかかみ合っていない(図2参照)などのリスクがなくなります。2つの穴は位置決めピン用で、これにより安定性が向上します。

取付け安定性

こちらのポストの上部には1個または3個のM4 x 0.7取付け穴、底部にはM6 x 1.0取付け穴が付いています。M4タップ穴が1つ付いたポストはØ50.8 mm(Ø2インチ)までのマウントに適しています。一方、M4タップ穴が3つ付いたポストは、取付け面に複数のザグリ穴のあるØ50.8 mm(Ø2インチ)およびØ76.2 mm(Ø3インチ)マウント用に設計されています。ポストにミラーマウントを直接取り付けられるので、ネジアダプタは不要です。ネジアダプタを使用すると取付け面が接しない場合(図1参照)や、ネジが部分的にしかかみ合わない場合(図2参照)があるため、ネジアダプタを必要としない構造は安定性が最も重視されるときには重要です。

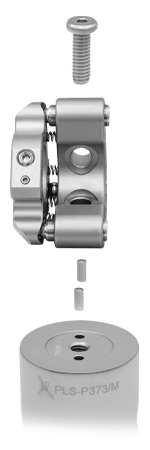

各取付け穴の周りにある位置決めピン用の穴を用いることで、右の写真のようにポストに取り付ける前にマウントを予めアライメントすることができます。また、ポストの固定、運搬、あるいはポストへの偶発的な接触などによる、不要な回転や動きを防止することができます。

Polaris Post Mounting
Click to Enlarge

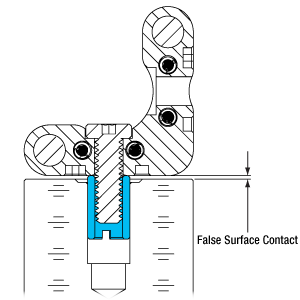

図1:上の青色で示しているネジアダプタにより、取付け面が接していない状態になっています。これにより取付け部品が横に傾いたり、振動に対してより敏感になったりする可能性があります。
Polaris Post Mounting
Click to Enlarge

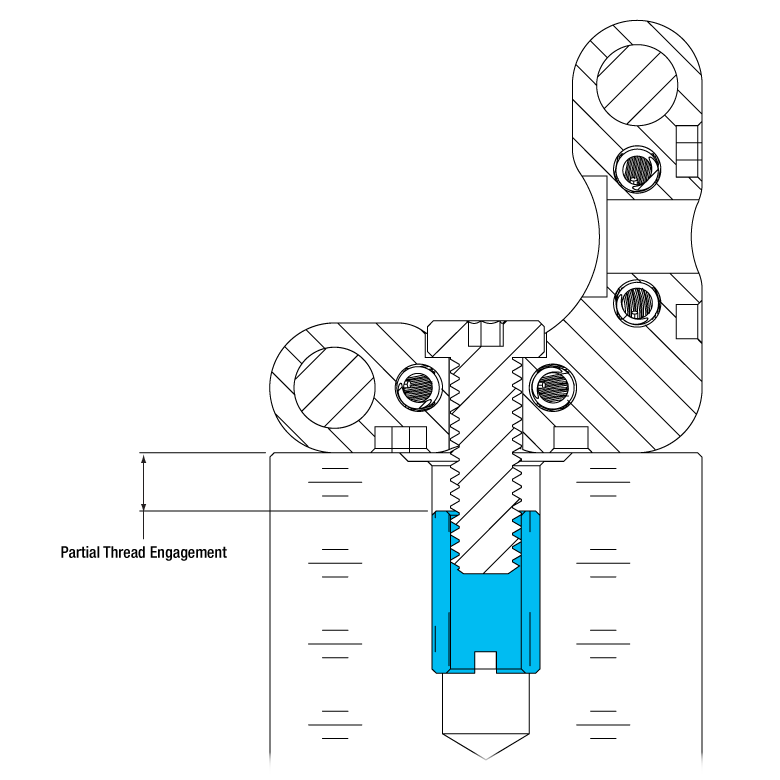

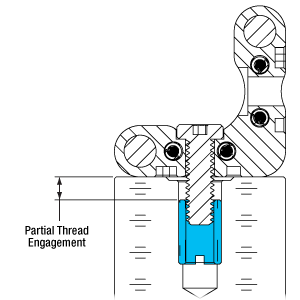

図2:上の青色で示しているネジアダプタにより、取付けネジとポストの取付け穴とのかみ合わせが短くなっています。
Custom OEM System
Click for Details

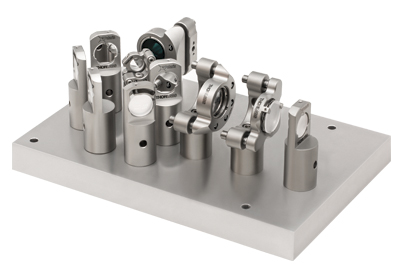

カスタム仕様のベースプレートが様々なPolarisマウントやポストのアライメントに使用されています。画像をクリックするとベースプレートの上面と底面、ならびに部品がどのように予備的にアライメントされているかがご覧いただけます。

お客様の製品またはカスタムシステムへの取付け

Polaris® ミラーマウント用の全ての標準ポストには、各タップ穴の周りに2つのØ2 mmのアライメントピン用の穴があります。別売りの位置決めピンをご使用いただきますと、このピンホールによりカスタムまたはOEMシステムにおいて精密な取り付けが可能になり、振動、運搬、または偶発的な接触による取付け部品の緩みを防ぎます。

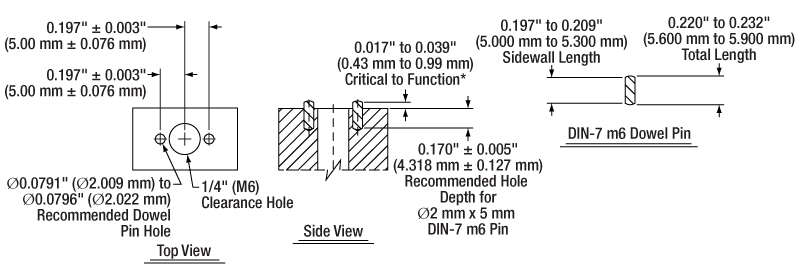

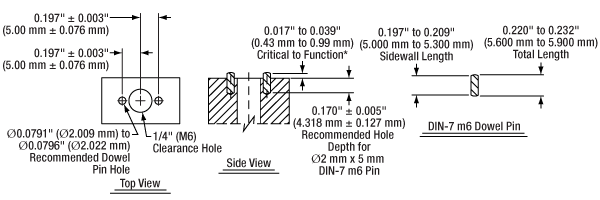

カスタム仕様のベースプレートを構築する場合、位置決めピン用の穴としては、位置決めピンがベースプレートの表面から1.27 mm ±0.13 mm突き出すだけの深さが必要です。2つの位置決めピン用の穴の中心間の距離は10.0 mm、1/4インチ貫通穴と各位置決めピン用の穴の中心間の距離は5.0 mmです。位置決めピン用穴と取付け穴の位置の推奨する公差は±0.13 mm(±0.005インチ)です。詳細は下の図面をご覧ください。


Click to Enlarge
当社のPolarisポスト用またはミラーマウント用のカスタム仕様のベースプレートは、すべて上記の仕様でお作りになることをお勧めします。図にはすべての距離(中心から中心まで)と必要な公差が記載されています。また位置決めピン(別売り)の取付け表面からの突き出し長さも記載されています。

Polaris®クランプアームの試験

Polarisクランプアームの性能を確認するために様々な試験を実施しました。その多くの結果を同じ試験を実施したほかの業界標準品の結果と比較し、Polarisマウント用Ø1インチポストに対してPolarisクランプアームを使用すると、優れた性能が得られることを示すことができました。それぞれの試験の詳細についてはリンクをクリックしてください。

  • レーザープラットフォームの変形
    • 業界標準のクランプフォークが剛性のあるステンレススチール製プラットフォームをどの程度変形し、またどの程度の恒久的な損傷を与えるかを測定し、Polarisクランプアームがそのような損傷を改善または防止できるかを評価します。
  • ポストおよびプラットフォームの締め付けトルク
    • (1)PolarisクランプアームのフレクシャークランプにØ1インチポストをしっかり取付けるのに必要な締め付けトルク、および(2)クランプアームをレーザーシステム内にしっかり固定するのに必要な締め付けトルクを測定します。このデータは、他社の業界標準クランプフォークの設計と比較しました。
  • ポストの緩みトルク
    • Ø1インチポストPLS-P150を保持しているPolarisクランプアームから、ポストを緩めるのに必要なトルクを測定します。
  • ポストのたわみ
    • PolarisポストをPolarisクランプアームに取り付け、力を加えたときのポストの一時的および恒久的なたわみを測定します。



Optic Distortion as a Result of Torque
Click to Enlarge

図1: 業界標準のクランプフォームを使用したときのビームのドリフト

レーザープラットフォームの変形

目的:この試験は、業界標準のクランプフォークが剛性のあるステンレススチール製プラットフォームをどの程度変形するか、またどの程度恒久的な損傷を与えるかを測定し、Polarisクランプアームの使用によりそのような損傷が改善または防止できるかを評価するために実施しました。試験にはクランプアームPOLARIS-CA1を使用しましたが、ほかのPolarisクランプアームでも同様な結果を期待できます。広範囲な試験を通じて、Polarisクランプアームを用いるとプラットフォーム表面の一時的な変形は大幅に低減し、恒久的なダメージは測定にかからないレベルになることが示されました。

手順:光学素子からのビームが位置ディテクタに当たるようにアライメントし、その光学素子の近くに業界標準のクランプフォークを取付けました。クランプフォークを様々な大きさのトルクでプラットフォームに取付け(図1および図2の青色のデータセット)、ビームの偏向(ピッチとヨー)の様子を位置ディテクタで測定しました。トルクが75 in-lbs(8.5 N・m)になったら、そのままの状態でクランプフォークをプラットフォームに放置しました。16時間後、クランプフォークをプラットフォームから外し、最終のビーム偏向位置を記録しました(図1および図2の赤色のデータセット)。クランプアームPOLARIS-CA1についても同じ手順で試験を行いました。各試験は、同じプラットフォームの異なった場所で実施しました。最終的なビーム偏向量が0以外だった場合、プラットフォームの表面が恒久的に変形されたことを示します。

結果:下と右の図に示すように、業界標準のクランプフォークでは75 in-lbs(8.5 N・m)のトルクでヨーとピッチにそれぞれ131 µradおよび702 µradの偏向が生じ、クランプアームPOLARIS-CA1では同じトルクでヨーとピッチにそれぞれ12.2 µradおよび61 µradの偏向が生じました。16時間後にクランプフォークを外したとき、POLARIS-CA1ではビームは初期位置に戻りました。業界標準のクランプフォークでは、ビームは初期位置に戻らず、ヨーとピッチにそれぞれ176 µradと321 µradの偏向が残りました。図3と図4に示すシミュレーションの結果は、POLARIS-CA1と比較した業界標準のクランプフォークによって生じる変形量を示しています。

結論:クランプアームPOLARIS-CA1を用いると、光学素子の取付け表面に恒久的な損傷を与えず、使用中のプラットフォーム表面の変形も最小限に留まりました(図3および図4参照)。業界標準のクランプフォークは使用後のレーザープラットフォームに恒久的な損傷を与え、使用中も表面を大きく変形させていることが示されました。結果として、Polarisクランプアームは長期安定性と常に精密なアライメントが要求されるシステムへの使用に適していることが分かりました。

Optic Distortion as a Result of Torque
Click for Details

図2: 75 in-lbs(8.5 N・m)のトルクがかかったPolarisクランプアームによる歪みは、10 in-lb(1.1 N・m)のトルクがかかった業界標準のクランプフォークによる歪みと同等です。
Polaris Table Distortion
Click to Enlarge

図4: クランプアームPOLARIS-CA1では、フォーク周辺の変形を最小限に留めています。この図のスケールは、歪みが見やすくなるよう左の図の10倍に拡大されています。
Fork Table Distortion
Click to Enlarge

図3: 業界標準のクランプフォークではフォークの周辺が大きく変形しています。



締め付けトルク

目的:この試験は、(1)Polarisクランプアームのフレクシャークランプ式ポスト取付け穴にØ1インチポストをしっかり取付けるのに必要な締付けトルク、および(2)クランプアームをレーザーシステムにしっかり固定するのに必要な締付けトルクについて、それぞれの適正値を決定するために実施しました。このデータは、他社の業界標準クランプフォークの設計と比較しました。

手順:POLARIS-CA1(/M)を用いて標準的なØ1インチ(Ø25.4 mm)ポストを保持しました。まずクランプアームを強固なステンレススチール製プラットフォームにボルトで固定し、側面の1/4"-20(M6 x 1.0)キャップスクリュを用いてフレクシャークランプを特定の値のトルクで締め付け、ポストを固定しました。異なる値のトルクで固定するたびに、アームのポスト取付け穴の中でポストが動く(回転する)まで、ポストの軸周りに回転トルクをかけました。この「動き出す」直前のトルクの値をHolding Torque(保持トルク)と呼びます(下のグラフをご覧ください)。 同様の方法を用いて、クランプアームをレーザープラットフォームに固定するのに適した、取付けスロットに対するトルク値を求めました。取付けスロットに対する試験はPOLARIS-SCA1でも実施し、スロットのサイズがトルク値の測定に影響がないかどうかを評価しました。

結果:最適な性能を得るためのフレクシャークランプネジの締め付けトルクは、ミリ規格品では1.75~3 N•m、インチ規格品では15~25 in-lbです。テーブルやプラットフォームに取付ける時のクランプアームの締め付けトルクは、ミリ規格品では4.75~7 N•m、インチ規格品では40~65 in-lbを推奨します。結果の詳細について下記をご覧ください。

結論:Polarisクランプアームはコンポーネントをレーザーシステムのプラットフォームにしっかり取り付けるのに適していることが示されました。インチ規格品では、フレクシャークランプの締め付けトルクが20 in-lb、取付けスロットの締め付けトルクが40 in-lbのとき、POLARIS-CA1に取り付けられたポストは、最大110 in-lbの対向トルクに耐えることができます。ミリ規格品では、これらに対応するトルクはそれぞれ2.4 N・m、4.8 N・m、および12.4 N・mです。この性能は、同程度の100 in-lb(11.3 N・m)の保持トルクを得るのに70 in-lb(7.9 N・m)の締め付けトルクを必要とする、他社の類似のクランプフォークの性能よりも優れています。上記のレーザープラットフォームの変形テストで示したように、取付け面にかかるトルクを最小に抑えることで恒久的なダメージを防ぐことができます。

試験1の結果: フレクシャークランプの保持トルク

下の図6のように、締め付けトルク20 in-lbにおけるPOLARIS-CA1の保持トルクは110 in-lbです。参考までに、110 in-lbのトルクは、ステンレススチール製1/4"-20キャップスクリュのネジに損傷を与える締め付け力です。POLARIS-CA1/Mでは、締め付けトルク2.4 N・mにおける保持トルクは12.4 N・mです。M6 x 1.0ネジと1/4"-20ネジの効率には差があるため、ミリ規格とインチ規格のクランプに関するトルク値は単純に単位変換したものではありませんのでご注意ください。M6ネジの効率は1/4”-20ネジよりも約5%低くなります。これはネジの直径とピッチの違いによるものです。ミリ規格のPolarisクランプアームはすべてPOLARIS-CA1/Mと同様の性能を示し、またインチ規格のPolarisクランプアームはすべてPOLARIS-CA1と同様の性能を示します。

POLARIS-CA1 Mounting Torque
Click to Enlarge

POLARIS-CA1/Mの結果はこちら
図6:試験1の結果。青い網掛け部分はフレクシャークランプの推奨トルクを表しています。ミリ規格のPolarisクランプアームはすべてPOLARIS-CA1/Mと同様の性能を示し、またインチ規格のPolarisクランプアームはすべてPOLARIS-CA1と同様の性能を示します。
Competitors Mounting Torque
Click to Enlarge

図5: 保持トルクは、トルクをかけたポストが「動き出す」直前のモーメントで測定します。

試験2の結果:取付け用スロットの保持トルク

取付け用スロットの締め付け推奨トルクは、スロット内での1/4"-20 (M6 x 1.0)キャップスクリュの位置によって変わります(ポストに近い位置、スロットの中間位置、ポストから遠い位置など)。図8ではPOLARIS-SCA1とPOLARIS-CA1のスロットの保持トルクを比較していますが、これはスロットのサイズがトルクの測定に影響しないことを示しています。スロットの保持トルクは、インチ規格品では40~65 in-lb、ミリ規格品では4.75~7 N•mです。 試験1の結果と同様、M6 x 1.0ネジと1/4"-20ネジの効率には差があるため、ミリ規格とインチ規格のクランプに関するトルク値は単純に単位変換したものではありませんのでご注意ください。M6ネジの効率は1/4”-20ネジよりも約5%低くなります。これはネジの直径とピッチの違いによるものです。

他社の類似製品の性能も、取付けスロット内での1/4"-20 (M6 x 1.0)キャップスクリュの位置に依存します。しかし図9に示すように、中間位置およびポストから遠い位置においてはフォークの保持トルクが著しく低下します。ポストから遠い位置の場合、締め付けトルク70 in-lb(7.9 N・m)における保持トルクは最大で32 in-lb(3.6 N・m)です。図10に示すように、締付けトルクが40 in-lbs(4.5 N・m)の時、他社製品の保持トルクは38 in-lbs(4.3 N・m)ですが、POLARIS-CA1の保持トルクは110 in-lb(12.4 N・m)です。

POLARIS-CA1 Mounting Torque
Click to Enlarge

POLARIS-CA1/Mの結果はこちら
図8: 試験2の結果。赤い網掛け部分はクランプアームを光学テーブルに固定する際の推奨トルクを示しています。 このPOLARIS-SCA1とPOLARIS-CA1の比較により、スロットのサイズはスロットの保持トルクに影響を及ぼさないことが分かります。ミリ規格のPolarisクランプアームはすべてPOLARIS-CA1/Mと同様の性能を示し、またインチ規格はすべてPOLARIS-CA1と同様の性能を示します。
Competitors Mounting Torque
Click to Enlarge

図7:保持トルクは、トルクをかけたクランプアームが「動き出す」直前のモーメントで測定します。
Competitors Mounting Torque
Click to Enlarge

図9:類似他社製品のクランプフォークにおける試験2の結果。POLARIS-CA1(/M)の結果については図8をご参照ください。
Competitors Mounting Torque
Click to Enlarge

図10:POLARIS-CA1と他社製品の試験2の結果の比較。固定位置はどちらも取付けスロットの中央



Optic Distortion as a Result of Torque
Click to Enlarge

図12:プラットフォームからのポストの取付け高さを変えて(14ポジション)測定したポストの緩みトルク。これにより、ポストPLS-P150が作業面に触れた状態でクランプアームに取り付けられているとき、そのポストを外すには110 in-lb(12.4 N・m)以上のトルクが必要なことが分かります。
Competitors Mounting Torque
Click to Enlarge

図11: 緩みトルクはトルクをかけたポストが「動き出した」直後のモーメントとして定義されます。

緩みトルク

目的:この試験は、Polarisクランプアームに固定されたØ1インチポストPLS-P150を緩めるのに必要なトルク量を評価するために実施しました。 この試験にはクランプアームPOLARIS-CA1を使用しましたが、ほかのPolarisクランプアームでも同様の結果が期待できます。

試験はポストを作業面から様々な高さに固定して行いました。

手順:長さ1.5インチのØ1インチポストPLS-P150を、カスタム仕様のレーザープラットフォームに固定されたクランプアームPOLARIS-CA1に、25 in-lb(2.8 N・m)のトルクで様々に高さを変えて固定しました。次に、図11のように、ポストが「動き出す」までポスト軸にトルクをかけました。そのトルクを緩みトルクとして記録しました。

結果:図12のように、クランプアームに固定されたポストPLS-P150を緩めるは110 N•m以上のトルクが必要です。ポストがプラットフォームから13 mm上にあるときも、ポストを緩めるにはまだ約40 N•mのトルクが必要でした。なお、クランプアームの厚さはわずか15.2 mmであることにご留意ください。

結論:ポストPLS-P150をクランプアームに取り付けるとき、ポストをプラットフォームから13 mm上で保持した場合でも、大きな外力に耐えられる非常に安定したシステムを構築することができます。運搬や設置の際の振動に対しても部品のアライメントを維持することが求められる、カスタムやOEM仕様のシステムに適しています。



ポストのたわみ


Click to Enlarge
図13:ポストPLS-P150に対して、クランプアームのエッジから0.90インチ(22.9 mm)上の位置に力を加えました。また、ポストの取付け面からの高さを変えて(9ポジション)、試験を行いました。取り付けた高さごとに、力を負荷している間と力を除去した後のポストのたわみを測定しました。

目的:この試験は、Polarisクランプアームに固定されたPolarisミラーマウント用Ø1インチポストに力が加わったときに、ポストに生じる一時的および恒久的なたわみを評価するために実施しました。この試験にはクランプアームPOLARIS-CA1を使用しましたが、ほかのPolarisクランプアームでも同様の結果が期待できます。

手順:長さ1.5インチのØ1インチポストPLS-P150を、クランプアームPOLARIS-CA1に25 in-lb(2.8 N・m)のトルクで様々に高さを変えて固定しました。次に、クランプアームのエッジから0.90インチ(22.9 mm)上の位置でポストの中心に向けて力を加えました(図13参照)。この試験は、プラットフォームからのポストの高さを0 mm~8 mmの範囲で変えて(9ポジション)実施しました。たわみは力を負荷している間(図14)と力を除去した後(図15)で測定しました。

結果:図14から、高さ8 mm以下で取り付けられたポストPLS-P150では、40 N以下の力によるたわみは0.01 mm未満であり、133 N以下の力でもたわみは0.17 mm未満であることが分かります。これらの値は力が負荷されている間の一時的なポストのたわみを示しています。 試験を行ったすべてのポスト取付け高さ(0~8 mm)で、35 N以下の力による恒久的なたわみは0.005 mm未満でした(力の除去後に測定)。また、ポスト取り付け高さが0 mmおよび2 mmでは、45 N以下の力での恒久的なたわみは測定レベル以下でした。最大の力133 Nを負荷したとき、すべてのポスト取り付け高さにおいて恒久的なたわみは0.07 mm未満でした。

結論:当社のØ1インチポストをクランプアームPOLARIS-CA1で保持すると、大きな力が加わっても非常に安定なシステムを構築できます。運搬や設置の際の振動に対しても部品のアライメントを維持することが求められる、カスタムやOEM仕様のシステムに適しています。

Post Deflection
Click to Enlarge

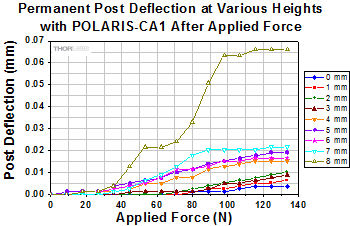

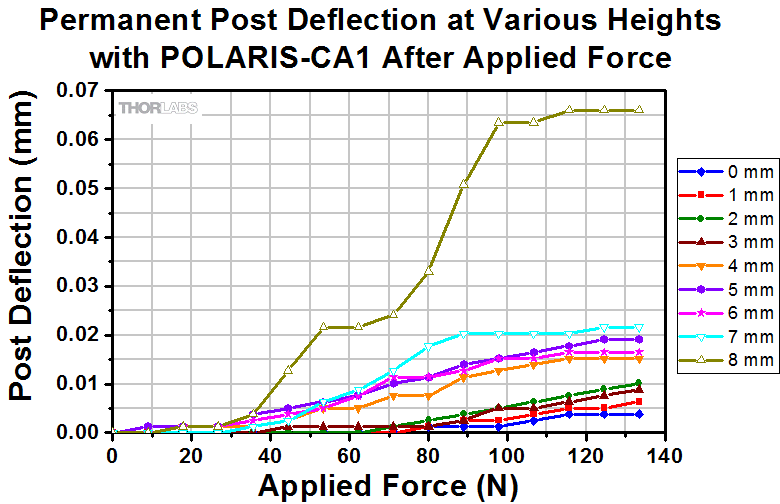

図15:負荷した力の除去後に測定されたポストのたわみ。ポスト底面の高さを取付け面から0~8 mmの範囲で変えながら測定しました。(詳細は上記「手順」をご覧ください)。ポスト-取付け面の距離が2 mm以下の場合、45 N以下の力を負荷したとき、恒久的なたわみは測定されませんでした。
Polaris Table Distortion
Click to Enlarge

図14: ポストに力が加わっているときに測定されたポストのたわみ。ポスト底面の高さを取付け面から0~8 mmの範囲で変えながら測定しました。(詳細は上記「手順」をご覧ください)。

Posted Comments:
Emily Qin  (posted 2019-06-11 11:23:56.273)
please add compatible location pins for this family. thanks
llamb  (posted 2019-06-14 12:30:22.0)
Thank you for your feedback. We will look into adding compatible dowel pins further.
cbrideau  (posted 2017-03-08 17:37:47.157)
What are the specifications for the dowel pins for using them with Polaris mirror mounts? I see they are 2mm dia, but what length is best?
jlow  (posted 2017-03-09 09:04:02.0)
Response from Jeremy at Thorlabs: The recommended length is 5mm.
下記の中にご用途に適合するミラーマウントが無い場合には、当社までお問い合わせください。

当社では、側面固定型SMネジ付き低歪みピエゾアジャスタ付き上部アジャスタ付き接着固定式などのキネマティック光学マウントのほかに、固定式モノリシックミラーマウント固定式光学マウントXY移動マウント5軸キネマティックマウントキネマティックプラットフォームマウントなど、様々なPolarisマウントをご用意しております。下の表では、当社のすべてのPolarisマウントのラインナップを、マウントのタイプ、光学素子取付け穴のサイズ、光学素子の保持方法、アジャスタの種類(固定式マウントの場合は用途)などで分類して表記しています。また、右下の表に示すように、Polarisマウント用に設計されたアクセサリもご用意しています。下の表では、簡潔に表記するために冒頭の「POLARIS」を省略し、型番末尾のみを掲載しています。下の写真をクリックすると拡大できます。

Polaris Mount Optic Retention Methods
Side LockSM ThreadedLow DistortionGlue-In
Polaris Mount Adjuster Types
Side HoleHexAdjuster KnobsAdjuster
Lock Nuts
Piezo AdjustersVertical-Drive Adjusters
Polaris Kinematic Mounts for Round Optics
Optic Retention MethodSide LockSM ThreadedLow DistortionGlue-In
Ø1/2" Optics
2 Side Hole Adjusters----K05C4
-K05G4
2 Hex Adjusters-K05S1-K05T1-K05F1-
2 Adjusters with Lock Nuts-K05S2-K05T2-K05F2-
2 Piezoelectric Adjusters-K05P2---
2 Vertical Adjusters-K05VS2
-K05VS2L
---
3 Hex Adjusters-K05---
3 Adjusters with Lock Nuts--K05T6-K05F6-
3 Adjuster Knobs (Tip/Tilt/Z) &
2 Hex Adjusters (X/Y)
--K05XY--
Ø19 mm (3/4") Optics
2 Side Hole Adjusters-K19S4--K19F4/M-K19G4
Ø25 mm Optics
2 Side Hole Adjusters-K25S4/M--K25F4/M-
Ø1" Optics
2 Side Hole Adjusters-K1S4---K1C4
-K1G4
2 Hex Adjusters-K1E2
-K1-2AH
-K1T2-K1F2-
2 Adjuster Knobs--K1T1-K1F1-
2 Piezoelectric Adjusters-K1S2P---
2 Vertical Adjusters-K1VS2
-K1VS2L
---
3 Side Hole Adjuster-K1S5---
3 Hex Adjusters-K1E3
-K1-H
-K1T3--
3 Adjuster Knobs-K1E
-K1
-K1T-K1F-
3 Piezoelectric Adjusters-K1S3P---
3 Adjuster Knobs (Tip/Tilt/Z) &
2 Hex Adjusters (X/Y)
--K1XY--
Optic Retention MethodSide LockSM ThreadedLow DistortionGlue-In
Ø1.5" Optics
2 Side Hole Adjusters-K15S4--K15F4-
2 Vertical Adjusters-K15VS2
-K15VS2L
---
3 Adjuster Knobs (Tip/Tilt/Z) &
2 Hex Adjusters (X/Y)
--K15XY--
Ø50 mm Optics
2 Side Hole Adjusters-K50S4/M--K50F4/M-
Ø2" Optics
2 Hex Adjusters-K2S2-K2T2-K2F2-
2 Adjuster Knobs-K2S1-K2T1-K2F1-
2 Piezoelectric Adjusters-K2S2P---
2 Vertical Adjusters-K2VS2
-K2VS2L
---
3 Hex Adjusters-K2S3-K2T3-K2F3-
3 Adjuster Knobs-K2-K2T-K2F-
Ø3" Optics
2 Side Hole Adjusters-K3S4---
3 Side Hole Adjusters-K3S5---
Ø4" Optics
2 Side Hole Adjusters---K4F4-
Ø6" Optics
2 Side Hole Adjusters---K6F4-
Polaris XY Translation Mounts for Round Optics
Optic Retention MethodSM ThreadedRepresentative Photos
Ø1/2" Optics

2 Hex Adjusters (X/Y)-05XY
3 Adjuster Knobs (Tip/Tilt/Z) &
2 Hex Adjusters (X/Y)
-K05XY
Ø1" Optics
2 Hex Adjusters (X/Y)-1XY
3 Adjuster Knobs (Tip/Tilt/Z) &
2 Hex Adjusters (X/Y)
-K1XY
Ø1.5" Optics
2 Hex Adjusters (X/Y) &
3 Adjuster Knobs (Tip/Tilt/Z)
-K15XY
Polaris Fixed Mounts for Round Optics
Optic Retention MethodSide LockLow
Distortion
Glue-InRepresentative
Photos
Ø1/2" Optics





Optimized for Mirrors--B05F-C05G
Optimized for Beamsplitters-B05S--B05G
Optimized for Lenses---L05G
Ø19 mm (Ø3/4") Optics
Optimized for Mirrors-19S50/M--
Ø1" Optics
Optimized for Mirrors--B1F-C1G
Optimized for Beamsplitters-B1S--B1G
Optimized for Lenses---L1G
Ø2" Optics
Optimized for Mirrors--B2F-C2G
Optimized for Beamsplitters-B2S--
Polaris Kinematic 1.8" x 1.8" Platform Mount
Optomech Retention MethodTapped Holes &
Counterbores
2 Adjuster Knobs-K1M4(/M)
Accessories for Polaris Mounts
DescriptionRepresentative Photos
Ø1" Posts for Polaris Mounts
Polaris Non-Bridging Clamping Arms
Polaris 45° Mounting Adapter
Back to Top

Polaris®ミラーマウント用Ø25.0 mmポスト、取付け穴1個


Click for Details

上部のM4取付け穴によりネジアダプタなしでPolarisマウントを直接取り付けることができます。また位置決めピン(付属しません)により、精密な取付けが可能です。
  • Ø50.8 mm(Ø2インチ)までの光学素子用Polarisマウントの取付けが可能
  • 上部にM4 x 0.7取付け穴が1個
  • 底部にM6 x 1.0取付け穴が1個
  • 各タップ穴の両側にあるØ2 mmの2つの位置決めピン用穴により精密な取付けが可能(位置決めピンは付属しません)

各ポストの上部にはM4 x 0.7取付け穴が1個、底部にはM6 x 1.0取付け穴が1個付いています。Ø50.8 mm(Ø2インチ)までの光学素子に対応するPolarisミラーマウントを取り付けられるように設計されています。各マウントに取り付けた後の光軸の高さについては下の表をご覧ください。ポストの両端にあるタップ穴の両側には、Ø2 mmの位置決めピン用穴が2つあります。位置決めピンは付属しません。

Ø6 mmのアライメント用内孔がベースから20 mmの位置にあり、ケージロッドと組み合わせて複数のマウントを同一の光軸上に配置したり、精密に角度を合わせたりするのに使用できます。なお、PLS-P246/Mのアライメント用内孔は貫通していないのでご注意ください。代わりに、このポストには深さ5.1 mmの内孔が対向する位置に±0.3°の精度で付いています。ポストの長さが短いため、貫通穴だと取付けネジと干渉して部品をポストに固定できないためです。下のカスタム仕様品についても、長さが37.6 mm以下のポストについては、アライメント用内孔の構成は同様になります。

Polaris® Mount and Post Interoperabilitya
Item #Post
Length
(L)
Resulting Optical Axis Height (Optic Center)
Ø1/2"
Mountsb
POLARIS-K05P2
Ø1/2" Mount
Ø19 mm Mounts &
Ø1" Fixed Mounts
Ø1" & Ø25 mm
Kinematic
Mounts
Ø1.5 mm Mount &
Ø2" Fixed Mount
Ø2" Kinematic
Mounts
PLS-P11.00"1.50"1.62"1.75"2.00"2.25"2.40"
PLS-P1501.50"2.00"2.12"2.25"2.50"2.75"2.90"
PLS-P22.00"2.50"2.62"2.75"3.00"3.25"3.40"
PLS-P2382.38"2.88"3.00"3.13"3.38"3.63"3.78"
PLS-P33.00"3.50"3.62"3.75"4.00"4.25"4.40"
PLS-P44.00"4.50"4.62"4.75"5.00"5.25"5.40"
PLS-P246/M24.6 mm37.3 mm40.3 mm43.7 mm50.0 mm56.4 mm60.2 mm
PLS-P373/M37.3 mm50.0 mm53.0 mm56.4 mm62.7 mm69.1 mm72.9 mm
PLS-P496/M49.6 mm62.3 mm65.3 mm68.7 mm75.0 mm81.4 mm85.2 mm
PLS-P605/M60.5 mm73.2 mm76.2 mm (3.00")79.6 mm85.9 mm92.3 mm96.1 mm
PLS-P746/M74.6 mm87.3 mm90.3 mm93.7 mm100.0 mm106.4 mm110.2 mm
PLS-P996/M99.6 mm112.3 mm115.3 mm118.7 mm125.0 mm131.4 mm135.2 mm
  • 緑色の欄は、標準的な光軸高さを示しています。
  • ピエゾアジャスタ付きØ12.7 mm(Ø1/2インチ)ミラーマウントPOLARIS-K05P2を除く
+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
PLS-P1 Support Documentation
PLS-P1Polarisミラーマウント用Ø1インチポスト、#8-32取付け穴1個、長さ1インチ(インチ規格)
¥4,843
Lead Time
PLS-P150 Support Documentation
PLS-P150Polarisミラーマウント用Ø1インチポスト、#8-32取付け穴1個、長さ1.5インチ(インチ規格)
¥5,006
7-10 Days
PLS-P2 Support Documentation
PLS-P2 Polarisミラーマウント用Ø1インチポスト、#8-32取付け穴1個、長さ2インチ(インチ規格)
¥5,377
7-10 Days
PLS-P238 Support Documentation
PLS-P238Polarisミラーマウント用Ø1インチポスト、#8-32取付け穴1個、長さ2.38インチ(インチ規格)
¥5,566
7-10 Days
PLS-P3 Support Documentation
PLS-P3Polarisミラーマウント用Ø1インチポスト、#8-32取付け穴1個、長さ3インチ(インチ規格)
¥5,905
7-10 Days
PLS-P4 Support Documentation
PLS-P4Polarisミラーマウント用Ø1インチポスト、#8-32取付け穴1個、長さ4インチ(インチ規格)
¥6,429
7-10 Days
+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
PLS-P246/M Support Documentation
PLS-P246/MPolarisミラーマウント用Ø25.0 mmポスト、M4取付け穴1個、長さ24.6 mm(ミリ規格)
¥4,843
Lead Time
PLS-P373/M Support Documentation
PLS-P373/MPolarisミラーマウント用Ø25.0 mmポスト、M4取付け穴1個、長さ37.3 mm(ミリ規格)
¥5,006
Today
PLS-P496/M Support Documentation
PLS-P496/MPolarisミラーマウント用Ø25.0 mmポスト、M4取付け穴1個、長さ49.6 mm(ミリ規格)
¥5,377
Today
PLS-P605/M Support Documentation
PLS-P605/MPolarisミラーマウント用Ø25.0 mmポスト、M4取付け穴1個、長さ60.5 mm(ミリ規格)
¥5,566
Today
PLS-P746/M Support Documentation
PLS-P746/MPolarisミラーマウント用Ø25.0 mmポスト、M4取付け穴1個、長さ74.6 mm(ミリ規格)
¥5,905
Today
PLS-P996/M Support Documentation
PLS-P996/MPolarisミラーマウント用Ø25.0 mmポスト、M4取付け穴1個、長さ99.6 mm(ミリ規格)
¥6,429
7-10 Days
Back to Top

Polaris®ミラーマウント用Ø25.0 mmポスト、取付け穴3個


Click to Enlarge

View Imperial Product List
型番数量Description
POLARIS-K3S51Polaris® Ø76.2 mm(Ø3インチ)用キネマティックミラーマウント、3アジャスタ、サイドホール付き
PF30-03-P011保護膜付き銀ミラー(円形)、Ø76.2 mm、厚さ19.1 mm
POLARIS-N335/16"-100アジャスタ用着脱式ノブ、1個入り
POLARIS-LN335/16"-100止めナット、18 mm六角、ステンレススチール製
PLS-T21Polarisミラーマウント用Ø1インチポスト、#8-32取付け穴3個、長さ2インチ(インチ規格)
POLARIS-CA11ノンブリッジクランプアーム、Ø1インチポスト用、ステンレス製、スロット1.30インチ、1/4"-20クランプネジ(インチ規格)

View Metric Product List
型番数量Description
POLARIS-K3S51Polaris® Ø76.2 mm(Ø3インチ)用キネマティックミラーマウント、3アジャスタ、サイドホール付き
PF30-03-P011保護膜付き銀ミラー(円形)、Ø76.2 mm、厚さ19.1 mm
POLARIS-N335/16"-100アジャスタ用着脱式ノブ、1個入り
POLARIS-LN315/16"-100止めナット、18 mm六角、ステンレススチール製
PLS-T492/M1Polarisミラーマウント用Ø25.0 mmポスト、M4取付け穴3個、長さ49.2 mm(ミリ規格)
POLARIS-CA25/M1ノンブリッジクランプアーム、Ø25 mmポスト用、ステンレス製、スロット33.0 mm、M6クランプネジ(ミリ規格)

こちらのポストの3つのタップ穴はØ50.8 mm(Ø2インチ)およびØ76.2 mm(Ø3インチ)光学素子用Polarisミラーマウントのザグリ穴と一致します。
  • Ø50.8 mm(Ø2インチ)およびØ76.2 mm(Ø3インチ)光学素子用Polarisミラーマウントの取り付けが可能
  • 上部にM4 x 0.7取付け穴が3個
  • 底部にM6 x 1.0取付け穴が1個
  • 両端にあるØ2 mmの2つの位置決めピン用穴により精密な取付けが可能(位置決めピンは付属しません)

各ポストの上部にはM4 x 0.7取付け穴が3個、底部にはM6 x 1.0取付け穴が1個付いています。Ø50.8 mm(Ø2インチ)およびØ76.2 mm(Ø3インチ)光学素子用のPolarisミラーマウントを取り付けられるように設計されています。Polarisミラーマウントの取付け面には、M4ザグリ穴が2つ(Ø50.8 mm用)または3つ(Ø76.2 mm用)付いています。これにより、大型のミラーマウントもポスト上でぐらつくことなく使用することができます。M4取付け穴は、9.5 mmの中心間距離で一線上に配置されています。ポストの両端にあるタップ穴の両側にはØ2 mmの位置決めピン用穴が2つあります。

Ø6 mmのアライメント用内孔がポスト底部から20 mmの位置にあり、ケージロッドと組み合わせて複数のマウントを同一の光軸上に配置したり、精密に角度を合わせたりするのに使用することができます。なお、PLS-T242/Mのアライメント用内孔は貫通していないのでご注意ください。代わりに、こちらのポストには深さ5.1 mmの内孔が対向する位置に±0.3°の精度で付いています。ポストの長さが短いため、貫通穴だと取付けネジと干渉して部品をポストに固定できないためです。長さが37.6 mm以下のすべてのポストについて、アライメント用内孔の構成は同様になります。

3つのM4タップ穴付きポストでカスタム仕様をご希望の場合、見積もりについては現在、下記のBuild Your Polaris Mounting Postはご使用いただけません。カスタム仕様の長さや機能については当社までお問い合わせください。

Polaris® Mount and Post Interoperabilitya
Item #Post Length (L)Resulting Optical Axis Height (Optic Center)
Ø2" Fixed MountØ2" Kinematic MountsØ3" Mounts
PLS-T11.00"2.25"2.40"3.00"
PLS-T22.00"3.25"3.40"4.00"
PLS-T2382.38"3.63"3.78"4.38"
PLS-T33.00"4.25"4.40"5.00"
PLS-T44.00"5.25"5.40"6.00"
PLS-T242/M24.2 mm56.0 mm59.8 mm75.0 mm
PLS-T492/M49.2 mm81.0 mm84.8 mm100.0 mm
PLS-T605/M60.5 mm92.3 mm96.1 mm111.3 mm
PLS-T746/M74.6 mm106.4 mm110.2 mm125.4 mm
PLS-T996/M99.6 mm131.4 mm135.2 mm150.4 mm
  • 緑色の欄は、標準的な光軸高さを示しています。
+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
PLS-T1 Support Documentation
PLS-T1Polarisミラーマウント用Ø1インチポスト、#8-32取付け穴3個、長さ1インチ(インチ規格)
¥6,366
7-10 Days
PLS-T2 Support Documentation
PLS-T2Polarisミラーマウント用Ø1インチポスト、#8-32取付け穴3個、長さ2インチ(インチ規格)
¥6,902
7-10 Days
PLS-T238 Support Documentation
PLS-T238Polarisミラーマウント用Ø1インチポスト、#8-32取付け穴3個、長さ2.38インチ(インチ規格)
¥7,069
7-10 Days
PLS-T3 Support Documentation
PLS-T3Polarisミラーマウント用Ø1インチポスト、#8-32取付け穴3個、長さ3インチ(インチ規格)
¥7,427
7-10 Days
PLS-T4 Support Documentation
PLS-T4Polarisミラーマウント用Ø1インチポスト、#8-32取付け穴3個、長さ4インチ(インチ規格)
¥7,954
7-10 Days
+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
PLS-T242/M Support Documentation
PLS-T242/MPolarisミラーマウント用Ø25.0 mmポスト、M4取付け穴3個、長さ24.2 mm(ミリ規格)
¥6,366
7-10 Days
PLS-T492/M Support Documentation
PLS-T492/MPolarisミラーマウント用Ø25.0 mmポスト、M4取付け穴3個、長さ49.2 mm(ミリ規格)
¥6,902
Today
PLS-T605/M Support Documentation
PLS-T605/MPolarisミラーマウント用Ø25.0 mmポスト、M4取付け穴3個、長さ60.5 mm(ミリ規格)
¥7,069
7-10 Days
PLS-T746/M Support Documentation
PLS-T746/MPolarisミラーマウント用Ø25.0 mmポスト、M4取付け穴3個、長さ74.6 mm(ミリ規格)
¥7,427
7-10 Days
PLS-T996/M Support Documentation
PLS-T996/MPolarisミラーマウント用Ø25.0 mmポスト、M4取付け穴3個、長さ99.6 mm(ミリ規格)
¥7,954
7-10 Days
Back to Top

Build Your Polaris Mounting Post
Enter Post Height [a]:
Metric   Imperial
  mm

Top Mounting Included: M4


2 mm Top Dowel Pin Holes:
No   Yes

Bottom Mounting Option:
No   M6

2 mm Bottom Dowel Pin Holes:
No   Yes

20 mm Height Ø6 mm Alignment Hole [b]:
No   Yes

Alignment Hole Angle:
°
Your Configuration [c]

Top

Bottom
Engraved Text:
PLS-P500H0000A00

Reordering?
Enter the engraving
found on your post:

PLS-P
Price per unit: --

Ships:
Quantity:





Item(s) added to cart!
FrontBack
Footnotes
a) The post height must be between 0.5" (12.7 mm) and 6.0" (152.4 mm). Allowable precision is hundredth for inches and tenths for mm. If an imperial height is chosen the post diameter will be 1.00" (25.4 mm) and if a metric height is chosen the post diameter will be 25.0 mm (0.98"). Contact techsupport@thorlabs.com if a different configuration is required.
b) Not available for post heights less than 1" or 24.6 mm. For heights less than 1.5" or 37.3 mm, the alignment hole will be 0.2" (5.08 mm) deep instead of a thru hole.
c) Dimensions Are Not to Scale
