ビームスプリッタの概要

ビームスプリッタとは、入射光を2つもしくはそれ以上の光に分割する光学素子です。偏光ビームスプリッタでは、出力光はp偏光とs偏光に分離されるため、入射光の偏光状態に応じた比率で光パワーが分岐(透過光と反射光)されます。一方で、無偏光ビームスプリッタでは、入射光の偏光状態に関わらず、設計された規定の光パワー比率で分岐されます。

多くのビームスプリッタは、プレート型ビームスプリッタとキューブ型ビームスプリッタに分類されます。その他には、ペリクルビームスプリッタ、結晶ビームスプリッタ、ブリュースターウィンドウ、くさび形プレートなどがあります。以下ではそれぞれの特徴や長所について説明しています。仕様の比較については「BSセレクションガイド」タブをご覧ください。

ビームスプリッタから出射する光の波長は入射光と同じです。これが入射光を2つの波長帯で分岐するダイクロイックミラー、ホットミラーやコールドミラーとの違いです。

プレート型ビームスプリッタ

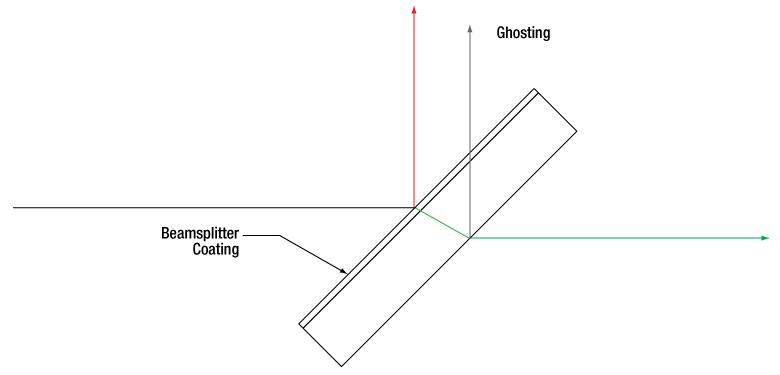

プレート型スプリッタは、比較的軽量で設置面積も小さいので、スペースが限られているセットアップに有益です。通常、45°の入射角になるよう光路中に置かれます。プレートは、光の一部分を反射し、残りを透過する薄膜でコーティングされています。透過光は、屈折により入射ビームからオフセットします。プレート型ビームスプリッタの背面では、ゴースト反射あるいはゴーストと呼ばれる2回目の反射が発生します。ゴーストを低減するために、当社のプレート型ビームスプリッタの背面には、反射防止(AR)コーティングまたは30 arcminウェッジ、あるいはそれらを組み合わせて施している場合があります。

高感度の用途においては、反射光を補償板に通し、透過光の光路長と一致させる必要がある場合があります。補償板はビームスプリッタと同じ材質と厚さのウィンドウで、ビームスプリッタを透過したときに生じた光路差を補償します。

プレート型ビームスプリッタの特長

Beamsplitters	Polarization	Available Wedged	Backside AR Coating	AOI	Bandwidth	Mounted	Applications and Features
Economy Beamsplitters	Non-Polarizing	No	No	45°	Broadband	Unmounted	Preliminary Set-Ups; Single-Use Applications
Standard Non-Polarizing Plate Beamsplitters		Yes^a	Most	45°	Broadband	Unmounted	Low Aberrations Compared to Cubes

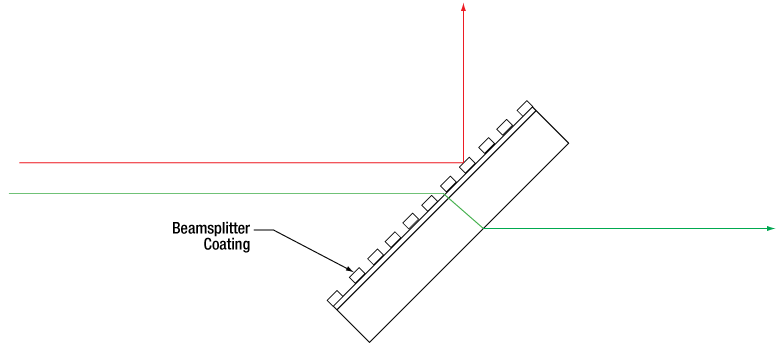

Polka Dot Beamsplitter		No	No	0 - 45°	Broadband	Unmounted	Splitting without Polarization Artifacts; Controlling Lamp Intensity

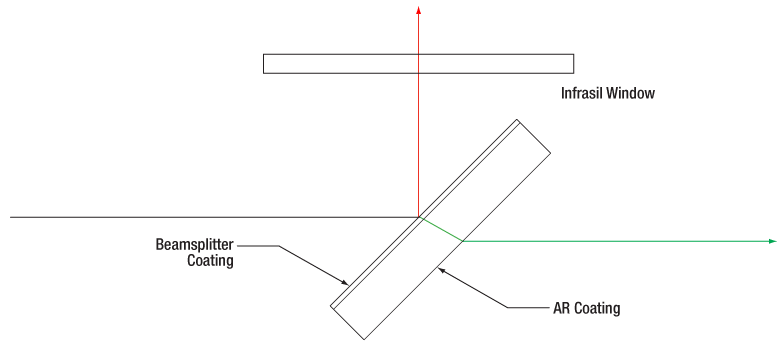

Ultrafast Beamsplitters with Low Dispersion	Non-Polarizing^b	No	Yes	45°	Broadband	Unmounted	Ultrafast Laser Experiments
Standard Polarizing Plate Beamsplitters	Polarizing	Yes^a	No	45°	Narrowband	Unmounted	Small Footprint and Low Weight Compared to Cubes

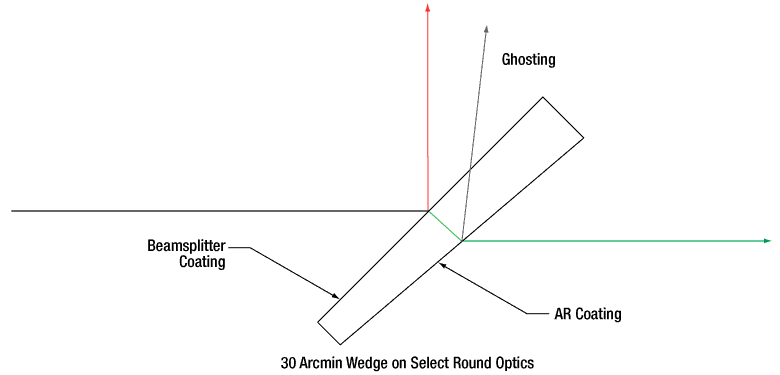

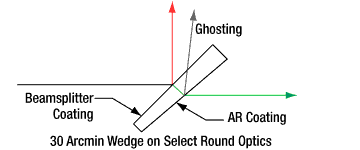

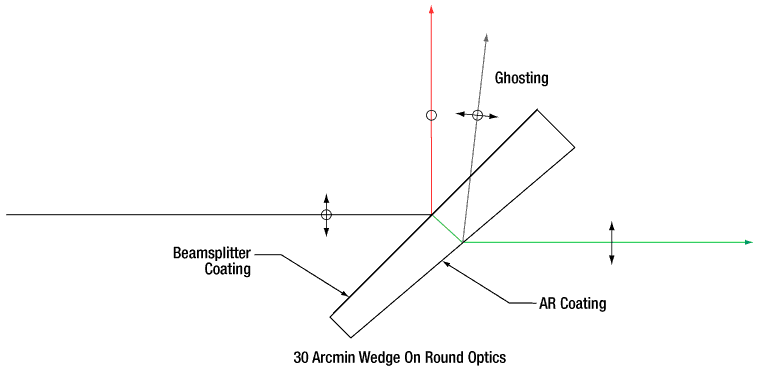

ビームスプリッタ背面の30 arcminウェッジによりゴーストが最小限に抑えられます。
p偏光用に設計されています。

キューブ型ビームスプリッタ

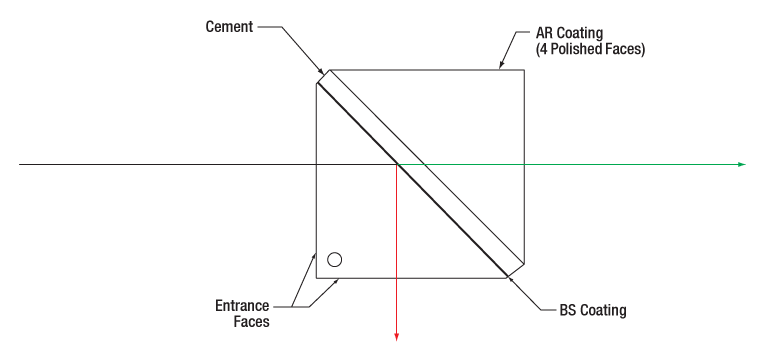

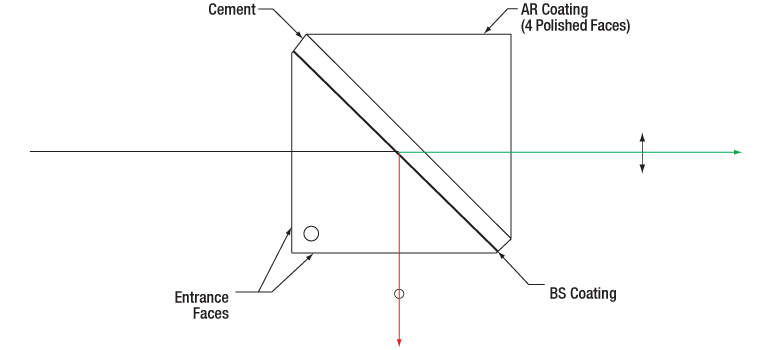

キューブ型ビームスプリッタは、プレート型やペリクル型のビームスプリッタと比べて機械的に堅牢なビームスプリッタです。2つの直角プリズムの斜面を接合して作られており、その境界面の薄膜コーティングにより光が分岐されます。2つのプリズムは接着剤またはオプティカルコンタクトによって接合されています。オプティカルコンタクトは2つのガラス面を接合する高度な方法ですが、レーザの損傷閾値を制限する要因となる接着剤を使用しません。

これらのキューブは、通常は光路中に入射角0°で配置するため、1つの出射光は光軸上にとどまり、もう1つの出射光は90°偏向します。入射角が0°であることの利点の1つは、透過光の屈折によるオフセットが最小に抑えられることです。このことと入出射面でのARコーティングによりゴーストが低減されます。一方で、キューブには厚みがあるため、プレート型やペリクル型のビームスプリッタと比較すると光路長が長くなり、群遅延分散(GDD)が大きくなります。またビームスプリッターキューブを取り付けるにはプレート型よりも大きなスペースが必要なため、それがスペースの限られたセットアップでは欠点になることもあります。キューブの取付け方については、「BSキューブの取付け」タブをご覧ください。

キューブ型ビームスプリッタの特長

Beamsplitters	Polarization	Cemented	AR Coating	AOI	Bandwidth	Mounted	Applications and Features

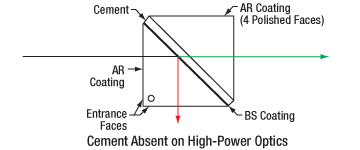

Standard Non-Polarizing Beamsplitter Cubes	Non-Polarizing	Yes	Yes	0°	Broadband	Mounted and Unmounted	Low Influence from Mechanical Stress Compared to Plate Beamsplitters

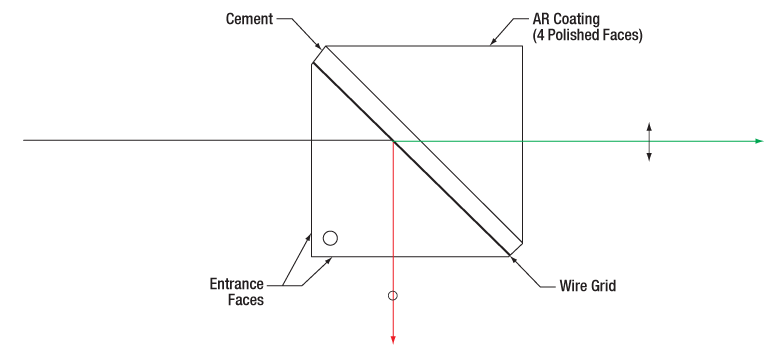

Wire Grid Beamsplitters (Mounted and Unmounted)	Polarizing	Yes	Yes	0° - 25°	Broadband	Mounted and Unmounted	High Imaging Contrast; Wide Acceptance Angle
Standard Polarizing Beamsplitter Cubes		Yes	Yes	0°	Broadband	Mounted and Unmounted	Transmits P-Polarized Light with Extinction Ratio T_P:T_S > 1000:1
Laser Line Beamsplitter Cubes (Mounted and Unmounted)		Yes	Yes	0°	Narrowband	Mounted and Unmounted	Beam Sampling

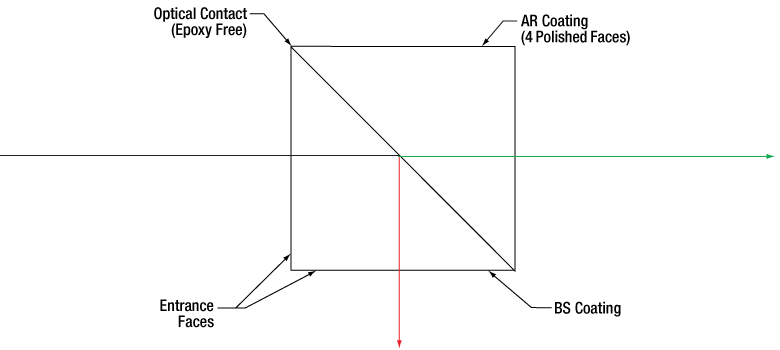

High-Power, Laser Line Beamsplitter Cubes		No	Yes	0°	Narrowband	Mounted and Unmounted	High-Power Durability

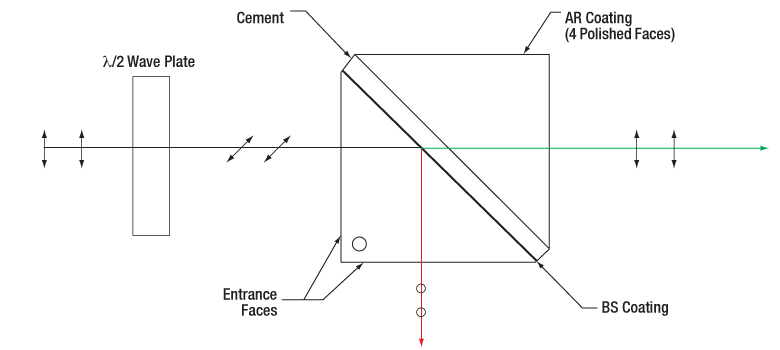

Variable Beamsplitter		Yes	Yes	0°	Narrowband or Broadband	Mounted	Beam Polarization Analysis

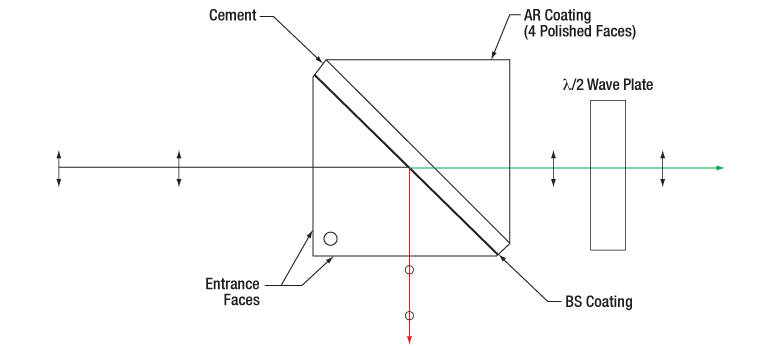

Circular Polarizing Beamsplitter Cubes		Yes	Yes	0°	Narrowband or Broadband	Mounted	Generate Circularly, Elliptically, or Linearly Polarized Light

ペリクルビームスプリッタ

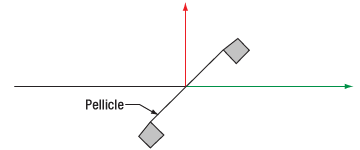

ペリクルビームスプリッタは、金属筐体内に張力をかけて取付けられたニトロセルロース膜で構成されています。膜の厚さがわずか数µmのため、2つ目の面での反射光が1つ目の反射光に重畳し、ゴーストが効果的に除去されます。ペリクルビームスプリッタでは色分散や色収差が最小に抑えられるため、ビームを集光する用途に適しています。

最も軽量なビームスプリッタですが、薄膜は非常に繊細で可燃性があります。この光学素子は慎重に取り扱う必要があり、また低光パワーに対してのみご使用ください。また、薄膜干渉により出射光パワーが波長に対して正弦波的に変化するため、ペリクルビームスプリッタは実験条件に合わせて慎重に選択する必要があります。干渉の影響については、ペリクルビームスプリッタの製品紹介ページをご覧ください。

ペリクルビームスプリッタの特長

Beamsplitters	Polarization	Cemented	AR Coating	AOI	Bandwidth	Mounted	Applications and Features	Diagram (Click to Enlarge)

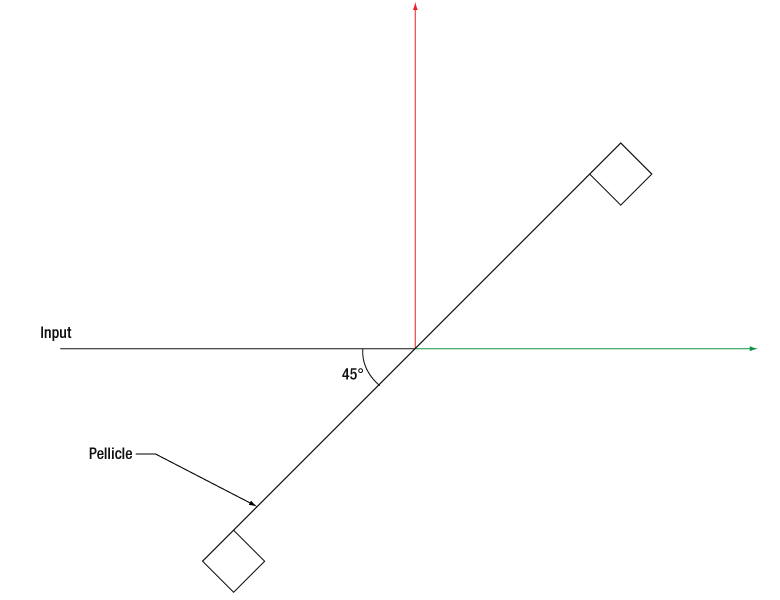

Pellicle Beamsplitters	Non-Polarizing	No	No	45°	Broadband	Mounted and Unmounted	Minimizes Chromatic Dispersion; Eliminates Ghosting; Low Power Applications

結晶ビームスプリッタ

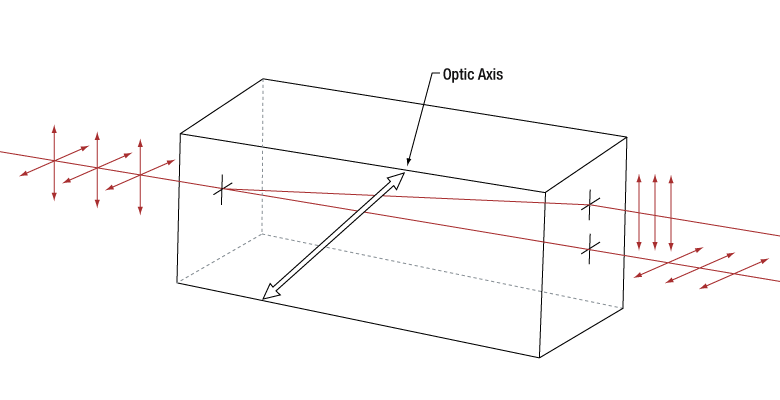

方解石、フッ化マグネシウム(MgF₂)、石英、α-BBO, and YVO₄などの結晶では、光と結晶の光軸との相互作用により、透過光と反射光に偏光を生じさせることができます。結晶ビームスプリッタの主な利点は、プレート型やキューブ型の偏光ビームスプリッタに比べてレーザに対する損傷閾値や消光比が比較的高いことであり、そのため偏光レーザ光源用などに適しています。これらのビームスプリッタはバルク単結晶の場合と、接着剤またはオプティカルコンタクトで複数の結晶が接合されている場合があります。結晶の温度を変える時は、熱衝撃を与えて割れや破損につながる場合があるので注意が必要です。

当社の結晶ビームスプリッタでは、それぞれの波長範囲において100 000:1の優れた消光比が得られます。α-BBOビームスプリッタはUV域、方解石は可視(VIS)～近赤外(NIR)域、YVO₄は近赤外(NIR)～中赤外(MIR)域に適しています。

結晶ビームスプリッタの特長

Beamsplitters	Polarization	Cemented	AR Coating	AOI	Bandwidth	Mounted	Applications and Features
Calcite Beam Displacers	Polarizing	No	No	0°	Broadband	Unmounted	Parallel Exit Beams; Orthogonally Polarized Outputs; High Extinction Ratio in Both Beams
Yttrium Orthovanadate Beam Displacers		No	Yes	0°	Broadband	Mounted and Unmounted
Wollaston Prisms		Most^a	Yes	0°	Broadband	Mounted and Unmounted	Non-Orthogonal Beam Exit Angles, Symmetric Around Entrance Beam; Orthogonally Polarized Outputs; High Extinction Ratio in Both Beams

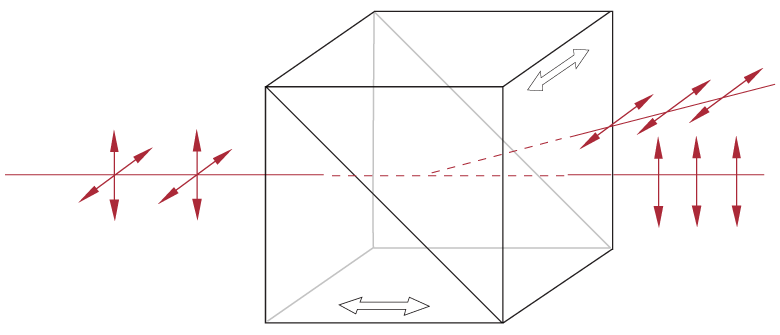

Rochon Prisms		No	No	0°	Broadband	Mounted	Non-Orthogonal Beam Exit Angles; Orthogonally Polarized Outputs; High Extinction Ratio in Both Beams; Ordinary Ray is Not Deflected
Glan-Taylor Polarizers		No	Yes	0°	Broadband	Mounted	Low Scatter; Air-Spaced Birefringent Crystal Prisms
Glan-Laser Polarizers (α-BBO and Calcite)		No	Yes	0°	Broadband	Mounted	Specialized Glan-Taylor Polarizer Designed for High-Power Applications
Double Glan-Taylor Polarizers		No	No	0°	Broadband	Mounted	Ideal for High-Quality Polarization with Extinction Ratios Greater than 100 000:1 in the 0.35 - 2.3 µm Wavelength Range

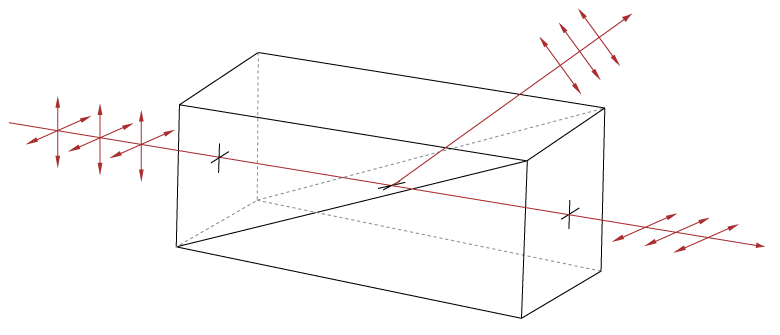

Glan-Thompson Polarizers (Mounted and Unmounted)		Yes	Yes	0°	Broadband	Mounted and Unmounted	Offers the Wide Field of View of Calcite Polarizers While Maintaining a High Extinction Ratio

石英、方解石、YVO₄製のウォラストンプリズムでは、2つのプリズムを接着しています。一方、フッ化マグネシウムとα-BBO製のウォラストンプリズムでは、2つのプリズムをオプティカルコンタクトで接合しているため、接着剤での接合よりも損傷閾値が高くなっています。

ブリュースターウィンドウ

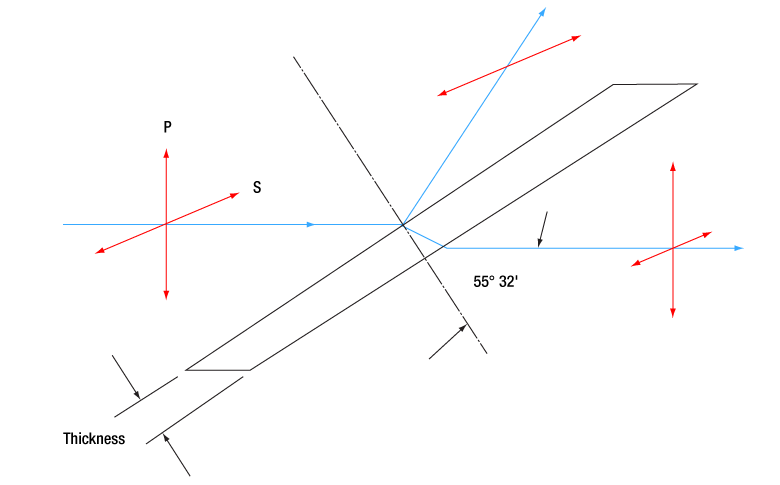

ブリュースターウィンドウはコーティング無しの基板(UV溶融石英)で、ブリュースタ角で配置したとき、その光軸に対するプロファイルは円形になります。ブリュースタ角では、入射光のp偏光成分は反射損失無しで透過しますが、s偏光成分は部分的に反射します。ブリュースターウィンドウは重ねて配置して偏光子として使用したり、ビームの偏光比の向上に使用したりできます。

ブリュースターウィンドウの特長

Beamsplitters	Polarization	Cemented	AR Coating	AOI	Bandwidth	Mounted	Applications and Features	Diagram (Click to Enlarge)
Brewster Windows	Polarizing	No	No	55° 32' @ 633 nm	Broadband	Unmounted	Improving Polarization Ratio

くさび形ビームスプリッタ

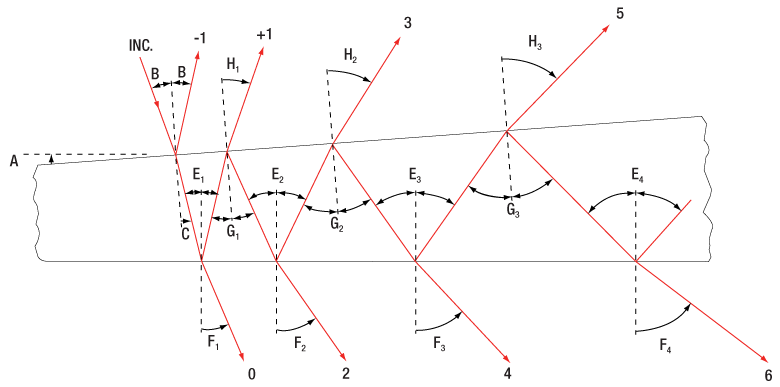

くさび形ビームスプリッタは反射の繰り返しと屈折によって、1つの入射光を同様の性質を持った複数の光に分離します。入射光は徐々に減衰しながら、様々な出射角を有する多数の複製された出射光を生成します。それらの出射光の偏向角は簡単に計算できます。詳細はこちらをご覧ください。

くさび形ビームスプリッタの特長

Beamsplitters	Polarization	Cemented	AR Coating	AOI	Bandwidth	Mounted	Applications and Features	Diagram (Click to Enlarge)
Wedged Plate Beamsplitter	Non-Polarizing	No	No	Variable	Broadband	Unmounted	Duplicating a Source Beam

ビームスプリッタのセレクションガイド

当社ではビームを強度比や偏光に基づいて分岐する、様々なタイプのビームスプリッタを豊富に取り揃えています。プレート型やキューブ型のビームスプリッタのほか、形状の異なるペリクルや複屈折性結晶を用いた製品もございます。それぞれの特長や用途の比較についてはこちらの概要をご覧ください。ビームスプリッタの多くはマウント付きまたはマウント無しでご提供しています。こちらでは、当社のビームスプリッタの全製品を一覧できます。各種類のMore [+]をクリックすると、ビームスプリッタの種類、波長域、分岐比/消光比、透過率、サイズなどの詳細をご覧いただけます。

プレート型ビームスプリッタ

無偏光ビームスプリッタ、プレート型

偏光ビームスプリッタ、プレート型

特記がない限り入射角は45°
円形光学素子のみ30 arcminウェッジ付き
P偏光用に設計されています。

キューブ型ビームスプリッタ

無偏光ビームスプリッタ、キューブ型

偏光キューブおよび多面体ビームスプリッタ

ペリクルビームスプリッタ

無偏光ビームスプリッタ、ペリクル型

結晶ビームスプリッタ

偏光ビームスプリッタ、結晶型

保護用筐体、ネジ切り無しリング、またはシリンダにマウント済み
マウント無しの製品と保護用筐体またはネジ切り無しシリンダにマウント済みの製品をご用意しています。

その他

その他のビームスプリッタ

当社のビームスプリッターキューブ用に、様々なマウントをご提供しています。下記のマウントを使用してキューブをポストに取り付けたり、16 mmまたは30 mmケージシステムに組み込んだりすることができます。ポスト取付け用のマウントは、M4タップ穴付きØ12 mm～Ø12.7 mm(Ø1/2インチ)ポストまたはØ25 mm～Ø25.4 mm(Ø1インチ)ポストに取り付け可能です。

Post-Mountable Mounts for Beamsplitter Cubes
Click Photo to Enlarge (Cubes Not Included)
Item #	PCM(/M)	BSH10(/M) BSH05(/M) BSH20(/M) BSH1(/M) BSH2(/M)	FBTB(/M)	KM100PM(/M)	KM200PM(/M)	KM100B(/M)	KM200B(/M)	K6XS
Required Accessories	Base: PCMP(/M)	-	-	Clamp: PM3(/M) or PM4(/M)	Clamp: PM3(/M) or PM4(/M)	Clamp: PM3(/M) or PM4(/M)	Clamp: PM3(/M) or PM4(/M)	Adapter: K6A1(/M)
Mounting Options	Ø1/2" Posts	Ø1/2" Posts^a,b	Ø1/2" Posts	Ø1/2" Posts	Ø1/2" Posts	Ø1/2" Posts	Ø1/2" Posts	Ø1/2" Posts
Features	Compact	Compact	Glue-In Mount with Precision Tip, Tilt, and Rotation	Tip and Rotation	Tip and Rotation	Kinematic Mount	Kinematic Mount	6-Axis Mount
Compatible Beamsplitter Cube Size(s)	Up to 20 mm	10 mm, 1/2", 20 mm, 1", 2"	5 mm	Up to 20 mm^c Up to 1" ^d	Up to 20 mm^c Up to 1" ^d Up to 2" ^e	Up to 20 mm^c Up to 1" ^d	Up to 20 mm^c Up to 1" ^d Up to 2" ^e	5 mm 10 mm 1/2"

BSH10/MをØ12 mm～Ø12.7 mm(Ø1/2インチ)ポストにとりつけるにはネジアダプタAP8E4Eが必要です。
BSH1/MおよびBSH2/Mは2つのM6ザグリ穴を使用して光学テーブルに直接取り付けることができます。
クランプPM3/Mを使用した場合
クランプPM4/Mを使用した場合
PM4/MおよびエクステンションポストPM4SP/Mを使用した場合

Cage System Mounts for Beamsplitter Cubes
Click Photo to Enlarge (Cubes Not Included)
Item #	Cage Cube: SC6W	ARV1	CRM1(/M) or CRM1P(/M)	Cage Cube: C4W or C6W^a		CCM1-4ER(/M)	CCM1-A4ER(/M)	CCM1-B4ER(/M)	CCM1-C4ER(/M)
Required Accessories	Clamp: SB6C, Platform: SPM2	-	Adapter: K6A1(/M)	Clamp: B6C, Platform: B3C(/M) or B4C(/M)	Clamp: B6C, Platform: B3CR(/M) or B4CRP(/M)	-	-	-	-
Mounting Options	16 mm Cage Systems	30 mm Cage Systems	30 mm Cage Systems or Ø1/2" Posts		30 mm Cage Systems	30 mm Cage Systems or Ø1/2" Posts
Features	Compact	Compact	Rotation Mount	Fixed or Kinematic Platforms	Rotation Platforms	-	One Rotation Mount	Two Rotation Mounts @ 180°	Two Rotation Mounts @ 90°
Compatible Beamsplitter Cube Size(s)	10 mm	5 mm 10 mm	5 mm 10 mm 1/2"	1/2" 20 mm 1"		5 mm (with BS5CAM Adapter) 10 mm (with BS10CAM Adapter) 1/2" (with BS127CAM Adapter) 20 mm (with BS20CAM Adapter) 1" (Directly Compatible)

上の写真では可能な組み合わせを2つ表示しています。ケージキューブ、クランプならびにプラットフォームは自由に組み合わせることができます。

Thorlabs Lab Fact/当社で行った特性確認実験：ビームスプリッタの種類による特性比較

当社の3種類のビームスプリッタ、プレート型、キューブ型、ペリクル型の偏光角度、分岐比、総出力パワーを比較しました。すべての無偏光ビームスプリッタはそれぞれ同じように機能しますが、その性能はビームスプリッタの種類によって異なります。ビームスプリッタのタイプにより、長所と短所があります。変動に敏感な実験システムにおいては、ビームスプリッタを適切に選択する必要があります。ここでは、3種類の一般的な無偏光ビームスプリッタを詳しく分析して、光学的パラメータを比較しました。

実験では、安定化HeNeレーザHRS015(旧製品)を光源として使用しました。ビームスプリッタに入射するs偏光とp偏光を等しくするため、レーザ光の直線偏光の偏光軸を45°に設定しました。次に実験対象のビームスプリッタを光路中に配置し、分岐後のビーム光が適切なディテクタに送出されるようにセットしました。以上のセットアップで、ビームスプリッタを透過する総出力パワー、偏光状態、分岐比、入射角の影響に関する実験検証を行いました。

詳細についてはLab Facts ボタンをクリックしてご参照ください。

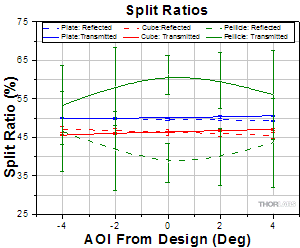

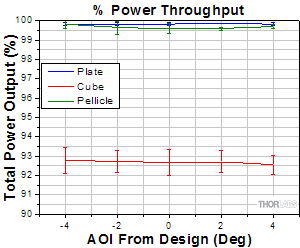

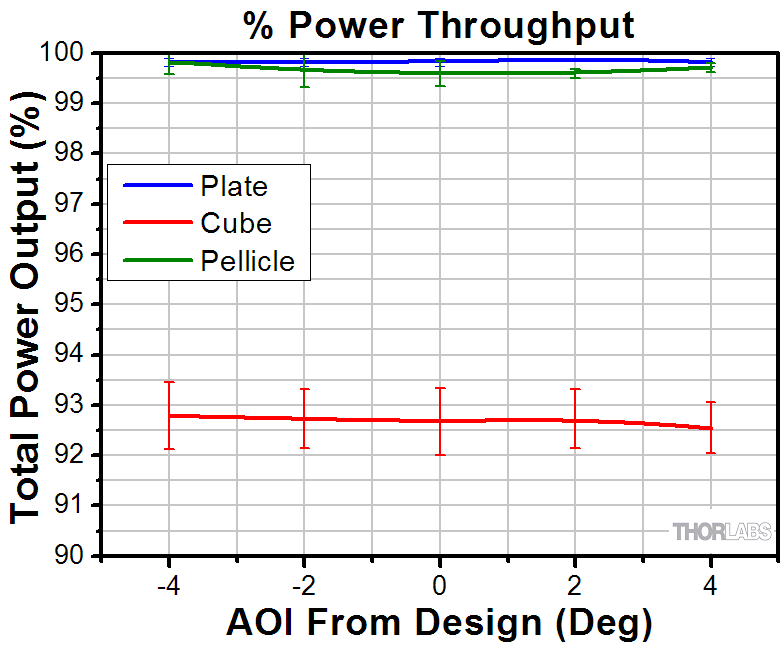

下記のグラフは、3種類のビームスプリッタで得られた測定値を図示しています。これらのグラフから各ビームスプリッタの性能を簡単に比較できます。左下のグラフは、各ビームスプリッタの出力光パワーの総計を示しています。この測定結果は、入射光のパワーに対する出力光パワーの総計の変化を示しています。この結果をみると、プレート型とペリクル型のビームスプリッタの性能は類似していますが、キューブ型では内部で光が吸収されている可能性が推測されます。さらにこのグラフは、出力光パワーの総計と入射角の間に相関関係がないことを示唆しています。下の中央にあるグラフでは、各ビームスプリッタの出射偏光状態を比較しています。キューブ型では、反射光と透過光で同様の偏光角になっており、一方でプレート型では、偏光角の差異が最も大きくなっています。右下のグラフは、実験で得られた分岐比の結果をまとめており、各ビームスプリッタの種類ごとに、入射パワーの変化に対する分岐比の結果を示しています。この結果から、50/50のパワーの分岐においては、プレート型ビームスプリッタが最も理想値に近い数値を示しています。この実験に使用された装置や実験結果の詳細はこちらをクリックしてご覧ください。

Click to Enlarge

Click to Enlarge

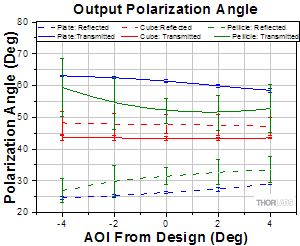

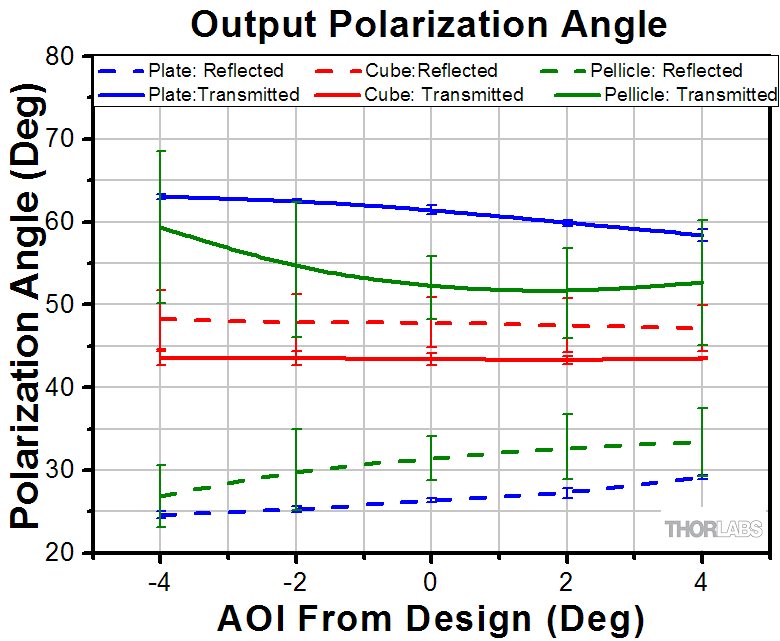

Beamsplitters Output Polarization Angles

Click to Enlarge
