Click to Enlarge

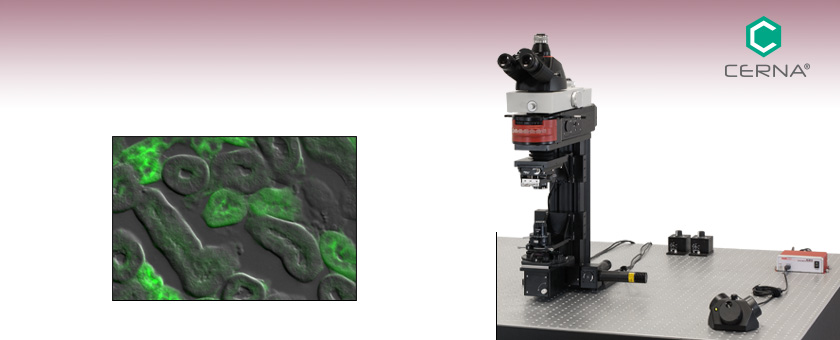

側面から見たCerna顕微鏡Kit 6
(光学テーブルは別売りです)

特長

• 可視および近赤外イメージングをサポートする6キューブの落射照明およびDICモジュール
  • 落射照明モジュールには高出力LED Solis^®、高出力LED光源Chrolis™またはØ3 mm液体ライトガイドを取付け可能
  • DICモジュールには可視および近赤外LEDが付属
• 対物レンズの下に広々としたスペース

  • 試料用装置、記録チャンバ、マイクロマニピュレータが使用可能
• 当社および主要メーカの対物レンズ、サイエンティフィックカメラ、蛍光フィルタ、照明用光源に対応
• 顕微鏡の光路の調整および変更が可能なモジュール設計

こちらのCerna^®顕微鏡の構成は、高いコントラストで培養細胞や薄い試料を観察する用途に適した光路となっています。この顕微鏡の特長は、照明用の可視および近赤外LED付きのDICイメージングおよび明視野モジュールが付属していることです。この2種類のLEDを組み合わせることにより、近赤外DICでマイクロピペットを正確に配置した後、関心領域(ROI)を再配置することなく可視域蛍光を用いて生理的変化を観察できます。また、この顕微鏡には6キューブの落射照明モジュールが付属しているので、マルチチャンネルの落射蛍光観察にお使いいただけます。これらのモジュールが組み合わさることによって、視野の蛍光画像およびDIC画像を共同で取得することができます。

2対物切換えレボルバはM25 x 0.75ネジ付きの対物レンズに対応し、低倍率の対物レンズを用いて関心領域を特定した後、高倍率の対物レンズを用いてイメージングを行います。電動式対物レンズとコンデンサ焦準モジュールの作動距離はともに25.4 mmで、光軸に沿って精密位置決めができます。顕微鏡には可変倍率のダブルカメラポートが付いており、2台のカメラが別々に反射光イメージングや落射蛍光、DICまたはそれ以外のイメージング手法に対応できます。

Cernaのプラットフォームは、同様の機能を持つ他社の顕微鏡と比べてモジュール性があるため、実験によって簡単に取り付けまたは取り外すことができ、利便性・制御性が高くなっています。例えば、透過照明モジュールを取り付けると、落射蛍光やDICイメージングだけではなく、基本的な可視光および明視野照明法を用いてin vitroの試料を観察することができます。大きな試料保定装置を使用する際は、この透過照明モジュールを取り出して対物レンズの下にスペースを作りin vivoの観察を行うための光路を確保することができます。

当社では幅広い実験パラメータに取り組めるよう、下表のとおりCerna顕微鏡の構成をご用意しています。お客様独自のニーズに応じた顕微鏡を共に構築することも可能です。詳しくは当社までご連絡ください。またお客様ご自身で顕微鏡を構築する際のCernaコンポーネントも個別にご提供しております。

Cerna^®顕微鏡Kit 6

こちらのCerna顕微鏡キットは、すべて当社のモジュール式コンポーネントのラインナップから構築されており、下記に説明するとおり、イメージングにおいて利便性の高い特長を備えています。当社ではこの顕微鏡の構成に追加できる対物レンズ、サイエンティフィックカメラ、蛍光フィルタならびに照明を豊富に取り揃えており、実験に合わせて顕微鏡をカスタマイズすることが可能です。詳細は「顕微鏡のアドオン」のタブをご覧ください。「キット構成部品」のタブではこちらの顕微鏡に使用されている部品のほか、各部品の詳細(図面など)がご覧いただける製品ページへのリンクが詳しく記載されています。

落射照明

特長

• 6ポジションの落射照明モジュール(フィルターセットは別売り)
• 対応する光源
  • 高出力LEDSolis^®(アダプSM2A56が必要)
  • 高出力LED光源Chrolis™ほかØ3 mm液体ライトガイドを接続した光源(アダプタLLG3A6が必要)

この顕微鏡は6ポジションの落射照明モジュールを用いて複数の蛍光色素をターゲットとすることができます。6ポジションの落射照明モジュールは、光源からの光をイメージング光路に導入し、対物レンズを介して試料に照射します。試料から発生する蛍光がモジュール経由で接眼レンズやカメラに向かいます。顕微鏡の背面に付いているD3Tメス型アリ溝によって、多様な白色ランプを取り付けられます。照明用光路にはARコーティング付きのビーム調整用光学素子、視野絞り、シャッタが含まれています。

Click to Enlarge
このCerna^®顕微鏡キットには6ポジションのフィルターターレット付きの落射照明モジュールが付いています。フィルタの位置は刻み目付きのホイールに表示されています。このホイールでターレットを回転させます。

Click to Enlarge
回転式ターレットは、最大6個のフィルターセット(別売り)を収容できます。

Click to Enlarge
落射照明モジュールの背面にはD3Tメス型アリ溝があり、液体ライトガイドやLEDを取り付けることができます。

Click for Details
可視域および近赤外域においてDICイメージングを行う際は、6ポジションの落射蛍光モジュール、DIC対応の対物レンズホルダ、および2個のLEDを使用します。

透過照明(DICイメージング)

特長

• 可視域および近赤外域におけるDICイメージングと明視野照明をサポート
• 作動距離25.4 mmの電動式コンデンサ焦準モジュール付き
• NA 0.78の長作動距離コンデンサ

この顕微鏡には、6ポジションの落射蛍光照明装置、対応する対物レンズホルダ、DIC用光学素子(対物レンズに合わせた選択が必要な対物レンズ側のプリズム/スライダを除く)など、DICイメージングに必要なCerna用部品が付属しています。詳細はこちらの製品紹介ページをご覧ください。

電動コンデンサは25.4 mmの移動範囲内で焦点の精密調整を行います。当社ではお客様独自のニーズに合わせて顕微鏡をカスタマイズいただけるよう、コンデンサおよびコンデンサ用マウントも個別にご用意しています。スペクトルの可視および近赤外域において明るい照明を発生させるには、付属の照明キット(型番WFA1051)をご使用ください。このキットは当社のマウント済みLEDを使用しています。 こちらの照明キットにお使いいただけるLEDはこちらにもご用意しています。LEDのCerna顕微鏡との互換性については当社までお問い合わせください。

Click to Enlarge
垂直サポートレールは、レボルバやコンデンサ、DICイメージング用の透過照明などのモジュールを光路内に保持します。

顕微鏡ボディ

特長

• 広い作業スペース：光路からレール端までは196.5 mm
• アリ溝付き取付け面にモジュールの取り付け、取り外しが可能
• 高さが400 mmあるため、下にDICイメージングモジュールを設置可能
• 作動距離25.4 mmの電動式対物レンズ焦準モジュール付き
• 当社の95 mmレールプラットフォームとの機械的な互換性

95 mm垂直サポートレールはCerna顕微鏡の基幹部となっており、当社の95 mm精密光学レールがベースとなっています。また、長期安定性と振動ダンピングに優れています。アリ溝付き取付け面により、不要なモジュールが取り外せるので、作業スペースもカスタマイズの幅も広がります。レールの高さが異なる顕微鏡ボディもございます。詳細についてはこちらをご参照ください。

Click to Enlarge
この顕微鏡キットにはダブルカメラポートが内蔵されているため、それぞれ異なるイメージング手法に対応できます。

ワイドフィールド観察・撮像

特長

• 可視および近赤外カメラを別々に取り付け可能な可変倍率のダブルカメラポート
  • 手前のカメラの倍率は固定
  • 奥のカメラの倍率は変更可能
• 三眼鏡筒の倍率は10倍、眼幅調整が可能

顕微鏡のこちらの部分を用いて可視域および近赤外域で試料画像の可視化と記録を行います。蛍光色素と基準マーカにより発生する可視光は手前のカメラポートに入射し、DICイメージングに使用される近赤外光は奥のカメラポートに入射します。 カメラポートやカメラチューブのオプションについての詳細は、こちらをご参照ください。

対物レンズホルダおよび対物レンズ

特長

• 低倍率レンズで確認した関心領域(ROI)を高倍率レンズでイメージング
• M25 x 0.75ネジ付き対物レンズ(Nikon社製)を直接取付け可能
• ネジアダプタRMSA1を用いてRMSネジ付き対物レンズ(Olympus社製)を取付け可能

2対物切換えレボルバを使用してM25 x 0.75ネジ付き対物レンズを直接取り付けることができます。また、ネジアダプタRMSA1(別売り)を使用してRMSネジ付き対物レンズを取り付けることもできます。他のオプションにつきましては、こちらをご参照ください。顕微鏡対物レンズは当社より別途ご購入いただけます。また、ご要望により、当社ウェブサイトに掲載のない他社製対物レンズにつきましても対応させていただきますので当社までご連絡ください。尚、システム全体の倍率はお選びいただく対物レンズに依存します。詳細は顕微鏡対物レンズ、走査レンズ、チューブレンズのチュートリアルのページをご参照ください。

Click to Enlarge

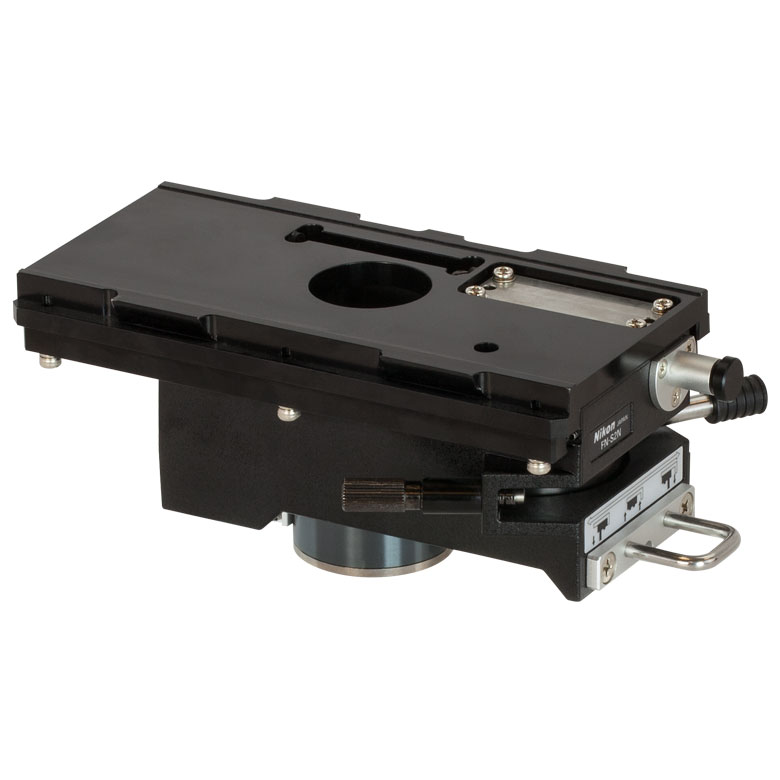

このCerna顕微鏡には2対物切換え用のチェンジャが付いています。レボルバの両側にあるアジャスタで精密な同焦調整ができます。

Click to Enlarge

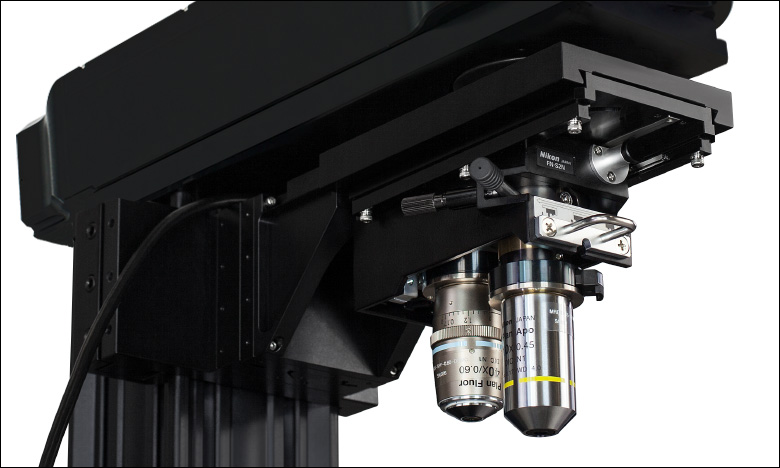

顕微鏡CM2001の2対物切換えレボルバに10倍および40倍の対物レンズ(付属しません)を取り付けた様子。10倍の対物レンズは光路上に設置されています。

Click to Enlarge
顕微鏡CM2001の2対物切換えレボルバに40倍の高出力対物レンズ(付属しません)を取り付け、光路上に設置した様子。

こちらのキットはすべて当社のモジュール式Cerna^®コンポーネントで構築されています。このタブには顕微鏡で使用されている部品すべてが掲載されています。

Item #	Qty.	Description	Photo (Click to Enlarge)
Microscope Body
CEA1400	1	Cerna Microscope Body with Epi-Illumination Arm, 400 mm Tall
Widefield Viewing
LAURE1	1	Trinoculars with Eyepieces
TC1X	1	1X Camera Tube with C-Mount

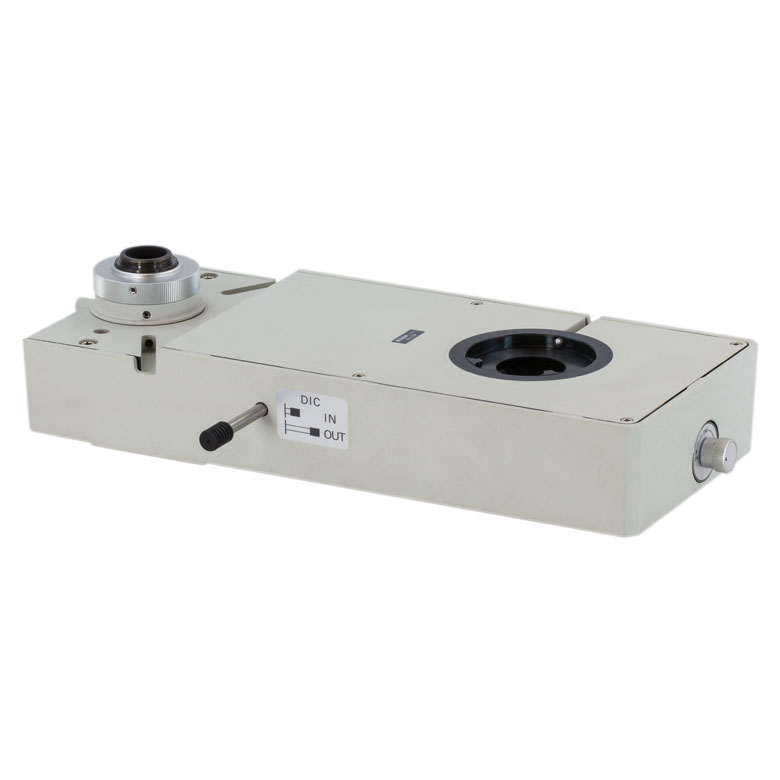

CSD1001	1	Variable Magnification Double Camera Port
Epi-Illumination
CSE2100	1	Epi-Illuminator Module for Six Filter Sets (Filter Sets Not Included)
Condenser
CSC2001	1	LWD Condenser, 0.78 NA
Objective & Condenser Mounting
CSN1202	1	Dual-Objective Nosepiece
CSA1200	1	Mounting Arm for CSN1202 Nosepiece
BSA2000	1	Compact Condenser Mounting Arm with ±2.5 mm Travel per Adjuster
PLSZ	2	Motorized Module with 1" Travel, 95 mm Dovetail
PLSZ1	1	Angle Bracket for Edge-Mounted Arms
PLSZ2	1	Angle Bracket for Middle-Mounted Arms
MCMK3	1	3-Knob USB HID Joystick
MCM301	1	Three-Channel Controller for Motorized Rigid Stands and PLS Series Stage
Trans-Illumination: DIC Imaginga
WFA1000	1	Brightfield Illumination / DIC Imaging Module
WFA0150	1	Transmitted Light Module Dovetail Clamp
WFA3100	1	Polarizer Turret
WFA3000	1	DIC Polarizer Turret Adapter

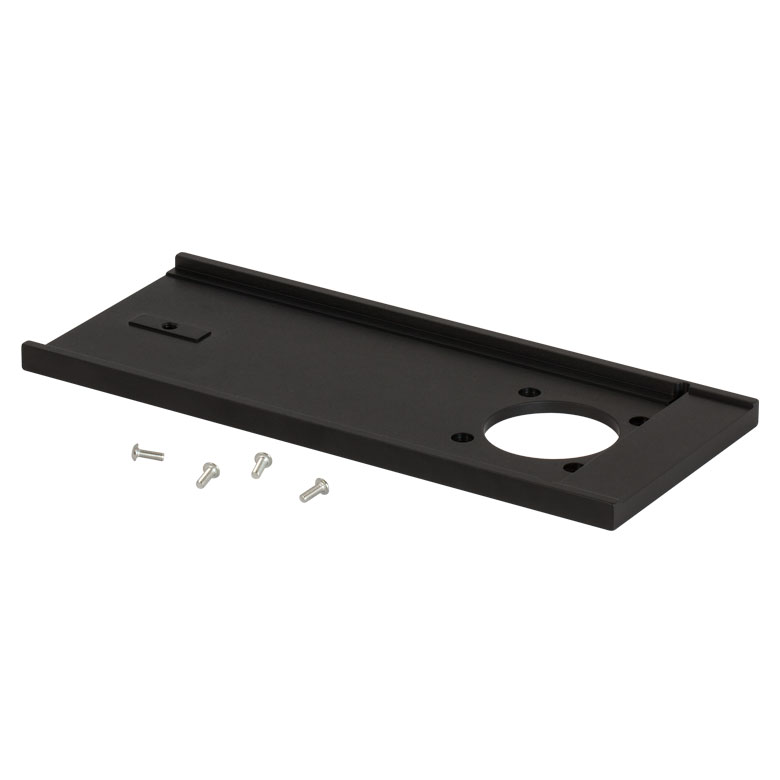

CN1	1	Tray for Use with WFA3130 N1 DIC Prism or C4X Lens
CN2	1	Tray for Use with WFA3131 N2 DIC Prism

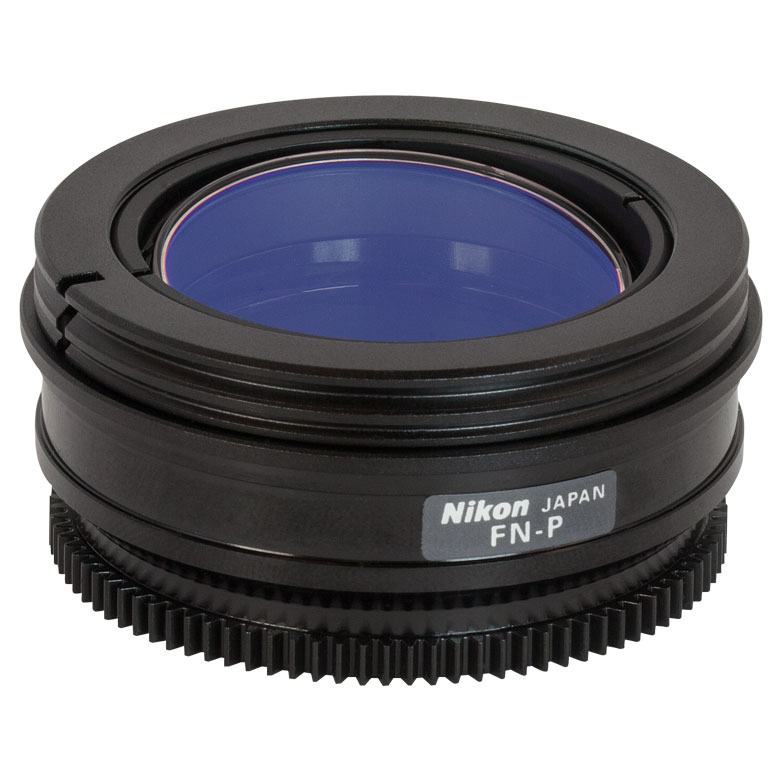

WFA3120	1	Visible DIC Polarizer
WFA3121	1	IR DIC Polarizer
WFA3130	1	DIC Condenser Prism for N1 Objectives
WFA3131	1	DIC Condenser Prism for N2 Objectives
WFA3110	1	Visible and IR DIC Analyzer
Illumination Kits
WFA1051	1	Visible and NIR Illumination Kit
LEDD1B	2	T-Cube™ LED Driver
KPS201	2	15 V Power Supply Unit for a Single K-Cube™ or T-Cube™

• DIC対物プリズムは対物レンズに合わせた選択が必要なため、こちらの顕微鏡には付属しません。「顕微鏡のアドオン」タブよりお客様の用途に合った対物プリズムをお選びください。

実験用途に合わせたCerna顕微鏡の構築

Cerna顕微鏡のプラットフォームはモジュール式で柔軟性が高いため、さまざまな実験用途の厳しい要求に応えることが可能です。お客様独自の顕微鏡の設計・自作をご検討の際は、是非当社までご相談ください。

厳選されたアクセサリ

この顕微鏡を使用してイメージングを行うには、サイエンティフィックカメラ、落射照明用光源、フィルターセット、対物レンズおよびサンプルホルダが必要です。多くの場合、実験データの質はその実験に合ったアクセサリを厳選することにより向上できます。そのため、当社ではCerna^®顕微鏡が様々なアクセサリに対応できるよう努めてきました。下記では当社が製造または販売するCerna顕微鏡の対応部品を比較しています。また当社以外のメーカが設計する機器も可能な限り明記しています。

内容

• ワイドフィールド観察・撮像用サイエンティフィックカメラ
• 落射照明用光源
• 落射蛍光用フィルターセット
• 対物レンズ
• サンプルホルダ(試料ホルダ)

Click to Enlarge
このカメラポートでは試料からの光を固定の倍率で観察することができます。

ワイドフィールド観察・撮像用サイエンティフィックカメラ

• 視野をPC上に可視化
• Cerna顕微鏡にはCマウントカメラの取付けが可能

当社では様々なイメージングのニーズに最適化されたサイエンティフィックカメラをご用意しております。カメラを用いることで、PC画面に視野の画像を表示し、さらに保存してその後の参照用とすることができます。PC上で試料を観察できるため、当社のモーションコントロールアクセサリ(下記参照)を使用して遠隔操作による試料の位置決めも可能です。そのため、感度の高いセットアップでも、手からの余計な振動を伝えることなく試料を動かすことができます。

Cerna顕微鏡キットには、像面における倍率が固定のカメラチューブが含まれています。

この顕微鏡にはCマウントネジ付きカメラを取付けることができます。 当社ではQuantalux^® sCMOSカメラCS2100M-USBをお勧めいたします。詳細については下記をご覧ください。その他のサイエンティフィックカメラについてはこちらのラインナップをご覧ください。

Click to Enlarge
生データはこちらからダウンロードいただけます。

CS2100M-USB Specifications
Product Photo  (Click to Enlarge)
Sensor Type	Monochrome sCMOS
Effective Number of Pixels (Horizontal x Vertical)	1920 x 1080
Imaging Area (Horizontal x Vertical)	9.6768 mm x 5.4432 mm
Pixel Size	5.04 µm x 5.04 µm
Optical Format	2/3" (11 mm Diagonal)
Max Frame Rate	50 fps (Full Sensor)
Sensor Shutter Type	Rolling
Peak Quantum Efficiency	61% at 600 nm
PC Interface	USB 3.0
Housing Dimensions	2.77" x 2.38" x 1.88" (70.4 mm x 60.3 mm x 47.6 mm)

Click to Enlarge
液体ライトガイド(LLG)取付け用D3Tアリ溝付きアダプタで6ポジション落射照明モジュールにLLGを取り付け可能

落射照明用光源

• 白色光源が対物レンズを通して視野を照射
• LED Solis^®、LED光源Chrolis™またはØ3 mm液体ライトガイドに接続した光源が使用可能
• 特定の蛍光色素に応じたフィルターセットで光を調整

このCerna顕微鏡に付属する6ポジション落射蛍光照明モジュールには、可視領域で発光する広帯域の白色光源が必要です。広帯域発光は、スペクトル分離した吸収波長を有する蛍光色素に対して様々な光刺激を与えることができます。 一般的な蛍光色素に対応するフィルターセットは下記をご参照ください。

LED照明Solisは、可視域全体の広いスペクトルを有するLEDを含め、複数の波長のLEDを取り揃えています。これらのLEDは、ドライバDC20もしくはDC2200を使用して制御できます。Solis LEDにはコリメートレンズが装備されています。また、アリ溝用アダプタSM2A56を使用して落射照明モジュールの背面に直接取り付けることができます。

こちらのLED光源Chrolisはカスタム構成が可能で、6個のLEDからの出力光を1本の液体ライトガイド(LLG)に効率的に結合することができます。最大6波長までの光源を必要とする蛍光イメージングに適しています。予めLEDをセットした2種類の光源のほかに、カスタム構成による光源もご提供しています。詳細については製品ページをご覧ください。Chrolis光源はアダプタLLG3A6を用いて落射照明モジュールに取り付けることができます。このアダプタはあらゆるØ3 mm液体ライトガイドをメス型D3Tアリ溝に接続するとともに、コリメート光を出力します(右上の画像参照)。

Filter Transmission Spectraa
Item #	Target Fluorophore	Transmission Graph (Click for Plot)
MDF-BFP	BFP (Blue Fluorescent Protein)
MDF-GFP2	Alexa Fluor® 488
MDF-MCHAb	mCherry
MDF-MCHCb	mCherry
MDF-TOM	tdTomato

• 当社がご用意している蛍光フィルターセットの全ラインナップはこちらからご覧いただけます。
• どちらのフィルターセットもmCherryをターゲットにできますが、MDF-MCHCの励起フィルタの透過帯域はMDF-MCHAの励起フィルタよりも広くなっています。

Click to Enlarge
当社のフィルターセットMDF-GFP2

落射蛍光用フィルターセット

• 特定の蛍光色素の励起や検知用に落射照明の調整
• フィルターセットを6つまで同時に取付け可能
• 当社の蛍光フィルターセットをご用意
• 主要メーカの蛍光フィルターセットにも対応

この顕微鏡に付属する落射蛍光照明モジュールには、フィルターセットを6つまで同時に取り付けることができるターレットが付いています。 このターレットを手動で回転させてフィルターセットを切り替えることができます。この顕微鏡に付属する落射照明モジュールCSE2100の特長についての詳細は、こちらをご参照ください。

当社のフィルターセットは励起フィルタ、吸収フィルタおよびダイクロイックミラーで構成されており、業界標準サイズでご用意しております。励起および吸収フィルタの標準的なサイズはØ25 mmで、ダイクロイックミラーの標準的なサイズは25 mm x 36 mmです。したがって、Cerna顕微鏡はすべての主要メーカのフィルタに対応しています。

右の表にはよく使用されるフィルターセットと対象となる蛍光色素が記載されています。当社のフィルターセットの全ラインナップについては、こちらをご参照ください。

Click to Enlarge

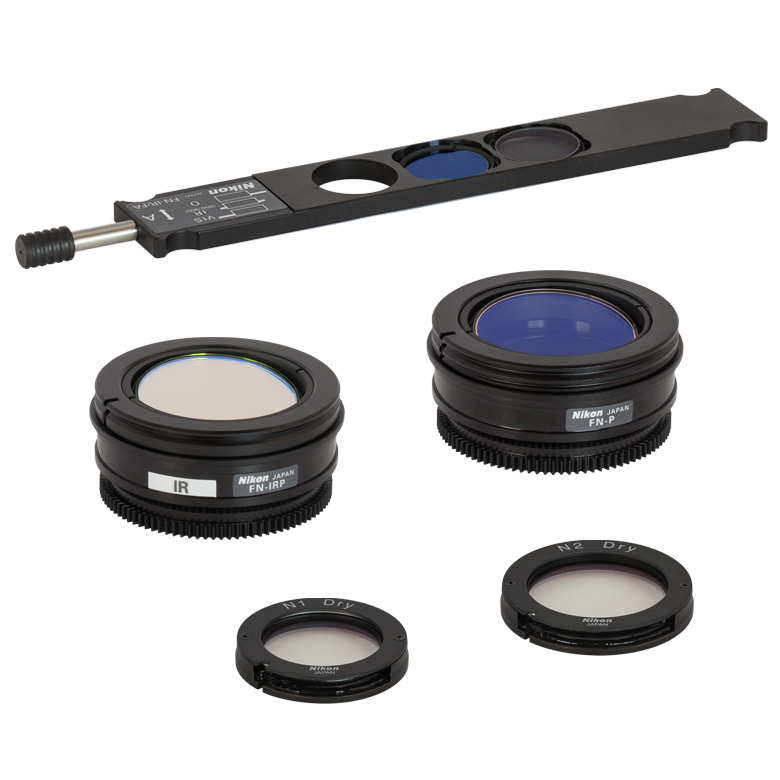

顕微鏡キットに付属しているDIC用光学素子
(DIC対物プリズムは付属しておりません)

対物レンズ

• 顕微鏡にはM25 x 0.75ネジ付き対物レンズ(Nikon社製)を取付け可能
• DIC用途には適切なDIC対物プリズム(別売り)が必要
• 顕微鏡キットにはDIC偏光子、コンデンサ側のプリズム、アナライザが付属

この顕微鏡のレボルバには2ヵ所にM25 x 0.75ネジが付いているので、対物レンズを2個同時に保持できます。M25 x 0.75ネジはNikon社製対物レンズでよく使用されています。当社では、Cerna顕微鏡に使用されることの多いNikon社製のワイドフィールド顕微鏡用対物レンズを数種類、標準品としてご用意しております(左下表参照)。当社では標準品以外の対物レンズも取り扱っております。こちらでご紹介している以外の対物レンズをご希望の場合は当社までご連絡ください。

DICイメージング用アクセサリ
DICイメージングを行うには、お選びになったNikon社製対物レンズと、それに対応するDIC対物プリズムを組み合わせてお使いいただく必要があります。各対物レンズに対応する対物プリズムの型番は、右下の表でご確認いただけます。対物プリズム以外にDICに必要な光学素子(偏光子、コンデンサープリズム、アナライザ)は顕微鏡キットに付属しています。

Objective Item #	N4X-PF	N10X-PF	N20X-PF	N40X-PF	N60X-PF
Photo (Click to Enlarge)
Magnification	4X	10X	20X	40X	60X
Numerical Aperture (NA)	0.13	0.3	0.50	0.75	0.85
Working Distance (WD)	17.2 mm	16 mm	2.1 mm	0.66 mm	0.31 - 0.4 mm
Threading	M25 x 0.75

Click to Enlarge
Cerna^®顕微鏡に取り付けた
スライドホルダ

Click to Enlarge
固定式アームCSA1000、ステージMLS203-1とスライドホルダMLS203P2

Click to Enlarge
高剛性スタンドMP15M(/M)と
スライド・ペトリ皿ホルダMLS203P2

サンプルステージとホルダ

• 高剛性スタンドで試料を対物レンズ下またはその周囲で保持
  • スライド、ペトリ皿、ウェルプレート、記録チャンバ、マイクロマニピュレータ、およびカスタムインサート用
  • 25.4 mmのXY作動距離を有する移動ステージもご用意
• 固定式アームにより高速XYステージ、レンズチューブ、ケージシステムが光路に直接配置可能
  • CSA1000: 高速XY走査ステージMLS203-1用
  • CSA1001: Ø25 mm～Ø25.4 mm(Ø1インチ)レンズチューブおよび30 mmケージシステム用
  • CSA1002: Ø50 mm～Ø50.8 mm(Ø2インチ)レンズチューブおよび60 mmケージシステム用

当社ではCerna顕微鏡の対物レンズ下に取り付ける試料用に様々な構成が可能なソリューションをご用意しております。高剛性スタンドには複数のプラットフォームがあり、スライド、ペトリ皿、記録チャンバ、マイクロマニピュレータ、そしてカスタムインサートが取り付け可能です。カラーが付いていて決められた高さや角度にロック可能です。当社ではこの高剛性スタンド用に移動ステージも製造しており、試料を電動で水平移動させることができます。

固定式アームは顕微鏡ボディの全長に沿って付いているアリ溝に直接取り付けられるため、サンプルステージを顕微鏡のどの高さにも設置可能です。構成済みのサンプルホルダには固定式アームCSA1000に高速XY走査ステージMLS203-1をご使用ください。このステージは当社のピエゾ駆動インサートMZS500-Eを加えることにより、高分解能なZ軸調整も可能となります。 または固定式アームCSA1001ならびにCSA1002は当社のオプトメカニクス部品の幅広いラインナップに対応しますので、カスタム仕様のサンプルホルダ構成や光学素子をこの顕微鏡に簡単に組み込むことができます。

下はよく使用されている製品です。Cerna部品の製品ページではすべてのサンプルホルダがご覧いただけます。

高剛性スタンド

Click to Enlarge 長方形インサートホルダ付き高剛性スタンドMP15M/M マルチスライド、ペトリ皿、ウェルプレート、ブレッドボード、Z軸ピエゾステージMZS500-Eおよびお客様設計のインサート用 高さ調整範囲：203.6～314.9 mm 上記以外の高さの製品もご提供可能

Click to Enlarge レコーティングチャンバーホルダMPRC/M、ポストMPP15、 ポストホルダLPH150 レコーディングチャンバ用のインサート 高さ調整範囲：203.6～314.9 mm 上記以外の高さの製品もご提供可能

Click to Enlarge プラットフォーム付き高剛性スタンドMP15/M 24個のM6 x 1.0タップ穴にマイクロマニピュレータやその他の機器の取付けが可能 高さ調整範囲：203.6～314.9 mm 上記以外の高さの製品もご提供可能

固定式アーム

Click to Enlarge 固定式アームCSA1000 高速XY走査ステージMLS203-1に対応

Click to Enlarge 固定式アームCSA1001 Ø25 mm～Ø25.4 mm(Ø1インチ)レンズチューブ や 30 mmケージシステムに対応

Click to Enlarge 固定式アームCSA1002 Ø50 mm～Ø50.8 mm(Ø2インチ)レンズチューブや 60 mmケージシステムに対応
