ACアダプター


CPS1

5 VDC Battery Pack for CPS Laser Diodes

LDS9

9 VDC Regulated Power Supply

EC5PS

OEM-Style Power Supply

DS5

5 VDC, 2 A Power Supply with USB 2.0 Type-A Port

  • Output Voltages Ranging from 5 VDC to 15 VDC
  • Location-Specific Power Cord or Adapter Included

KCH601

USB Controller Hub and Power Supply for Six K-Cubes™ or T-Cubes™

Related Items


Please Wait

当社では、出力電圧5 VDC~15 VDCの範囲で様々なACアダプタをご用意しています。 組み込み用(OEM用)電源モジュールとして、15 Wと100 Wの製品をご用意しており、出力電圧は+5 VDC、±12 VDCおよび±15 VDCの3種類あります。

Power Supplies
Item #Output VoltageOutput CurrentConnector TypeCompatible Products
LDS5
LDS5-EC
5 VDC330 mA2.5 mm Phono PlugCPS Laser Modules
CPS15 VDC2 A2.5 mm Phono Plug & USB
DS55 VDC2 AUSB Type-A FemaleDXM20AF,
LCC2415-VIS(/M),
Any Product Requiring 5 V Power via USB
LDS9
LDS9-EC
9 VDC220 mA2.5 mm Phono PlugOEM Laser Diode Drivers
DS1212 VDC4 AM8 ConnectorPTC1
(PTC1/M)
LDS12B ±12 VDC250 mALUMBERG RSMV3 Male Connector (3 Pins)PDA and PDB Amplified Photodetectors, DET Biased Detectors, PMM Photomultiplier Modules, APD Avalanche Photodetectors, and FSACa
DS1515 VDC1.3 AMini-XLRNanosecond Pulsed Laser Systems
KPS20115 VDC2.66 AFemale DC, 3.5 mm ODKBD101, KDC101, KIM101, KLS635, KLS1550, KSC101, KST101, LEDD1B, and TIA60
TPS1015 VDC2.0 AFemale DC, 3.5 mm ODTTC001 and MTDEVALb
TPS002±15 VDC / 5 VDC2.5 A @ 5 VDC
0.5 A @ +15 VDC
0.3 A @ -15 VDC
8-Pin Mini Din Plug (2 Places)KPZ101, KNA-VIS, KNA-IR,
KPA101, and KSG101
KCH30115 VDC10 A26 Way 1.27 Pitch, ERNI Connector (6 Places)All K-Cubes™ and T-Cubes™
KCH601
EC2PS±12 VDC / 5 VDC2 A @ 5 VDC
0.2 A @ ±12 VDC
 5 Available Output Connector Pins (Please Refer to the Manufacturing Spec Sheet for Pinout Table)For use in Custom Electronic Assemblies
EC3PS±15 VDC / 5 VDC2 A @ 5 VDC
0.15 A @ ±15 VDC
EC4PS±12 VDC / 5 VDC10 A @ 5 VDC
3 A @ +12 VDC
0.8 A @ -12 VDC
 12 Available Output Connector Pins (Please Refer to the Manufacturing Spec Sheet for Pinout Table)
EC5PS±15 VDC / 5 VDC10 A @ 5 VDC
3 A @ +15 VDC
0.8 A @ -15 VDC
  • こちらのTECドライバMTD415xE用評価ボードは旧製品のため、販売しておりません。

Posted Comments:
No Comments Posted

5 VDC出力ACアダプタ

LDS5は、当社のCPS半導体レーザーモジュール用の5 VDC出力ACアダプタです。2.5 mmフォノプラグ付きケーブル(長さ183 cm)は、電源本体とアダプタDET1Aまたは2.5 mmのフォノ電源ソケットを接続します。

100 VAC(日本用)または230 VAC(欧州用)の電圧が、電源スイッチの近くにあるスイッチで切り替えできます。LDS5には100 VACの電源ケーブルが、LDS5-ECには230 VACの電源ケーブルがそれぞれ付属します。これ以外の電源ケーブルをご希望の場合は、当社までご連絡ください。

LDS5(日本向け)製品の販売一時休止について - 電源LDS5は国内販売を一時的に休止しています。LDS5の販売休止期間中、CPSシリーズの購入と同時にご希望をいただいた場合に限り、CPSシリーズと外部電源*をつなぐ、USB-2.5 mmフォノプラグ付ケーブル(#CPS-CABLE)を無償提供させていただきます。なお、フォノプラグ付ケーブル(#CPS-CABLE)単体でのご依頼の場合には有償となりますので、予めご了承ください。詳細は当社までお問合せください。

*CPSシリーズのレーザーモジュールには電源は付属しませんが、フォノプラグ経由で電源供給が可能です。フォノプラグ付きケーブル(#CPS-CABLE)でPCのUSBポートや、携帯電話用のACアダプタ、モバイルバッテリーといったUSB1/2コネクタ出力タイプの電源と接続できます。

+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
LDS5 Support Documentation
LDS55 VDC出力ACアダプタ、2.5 mmフォノプラグ付き、100 VAC(日本向け) (一時的に販売を休止しております)
¥12,294
Lead Time
+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
LDS5-EC Support Documentation
LDS5-EC5 VDC出力ACアダプタ、2.5 mmフォノプラグ付き、230 VAC
¥12,294
Lead Time

5 VDC External Battery Pack

*本製品は日本国内での販売はしておりません。市販の5V(DC) 2A出力のバッテリであれば本機を代用いただけます。
CPSシリーズと接続する際にはUSB-2.5mmフォノプラグ付ケーブル(#CPS-CABLE)が必要になりますが、 ケーブルのみ別途販売いたしますので、当社までお問い合わせください。

  • Portable USB Battery Pack with 5 VDC and up to 2 A Output
  • Compatible with CPS Laser Modules and USB-Powered Devices
  • 10 000 mAh Capacity

Thorlabs offers the CPS1 Battery Pack for powering our CPS laser modules and other USB-powered devices. The CPS1 battery pack outputs 5 VDC at up to 2 A, and offers 10 000 mAh capacity. A fully charged CPS1 battery pack can power any CPS laser module for at least 36 hours of continuous operation. The pack includes a USB-to-Micro-USB cable for charging and a custom USB-to-Phono cable for powering the CPS laser module. To activate the battery, simply push the power button once. The pack may be charged using standard 5 V USB chargers for portable devices or using a computer USB port. While the battery pack is charging, it can still supply power to an attached laser module.

The CPS1 Battery Pack also includes an LED flashlight adjacent to the micro-USB port. The flashlight is activated and deactivated by holding the power for two seconds.

When connecting the CPS Diode Module, the module and adapter should be connected first. Then the adapter cable should be plugged into the isolated power supply to avoid a short circuit in the phono jack. Please note that the USB adapter included with this battery pack is not intended to be used with power supplies that are not current-limited or isolated from ground, such as some computers or laptops.

Please note: Due to shipping restrictions for lithium ion cells, the CPS1 battery pack is not available for purchase in certain countries. In countries where it is available, the battery pack must be shipped separately using specifically regulated shipping methods and may require special shipping and handling charges. Our sales team is available to answer additional questions concerning the shipment of this battery pack.

Close



Albania
Algeria
American Samoa
Angola
Argentina
Armenia
Azerbaijan
Bangladesh
Belarus
Belize
Benin
Bermuda
Bhutan
Bolivia
Bonaire, Sint Eustatius and Saba
Bosnia-Herzegovina
Botswana
British Virgin Islands
Brunei
Bulgaria
Burkina Faso
Burundi
Cambodia
Cameroon
Cape Verde
Central African Republic
Chad
Chile
Congo
Congo, Dem Rep of
Cook Islands
Curacao
Cyprus
Djibouti
East Timor

Ecuador
Egypt
Equatorial Guinea
Eritrea
Estonia
Ethiopia
Faeroe Islands
Fiji
French Guiana
French Polynesia
Gabon
Gambia
Georgia, Republic of
Ghana
Gibraltar
Greenland
Guinea
Guinea Bissau
Honduras
Iceland
India
Iran
Iraq
Ivory Coast
Jordan
Kazakhstan
Kenya
Kyrgystan
Laos
Latvia
Lebanon
Lesotho
Liberia
Libya Reunion
Macau

Macedonia
Madagascar
Malawi
Maldives, Republic of
Mali
Malta
Marshall Islands
Martinique
Mauritania
Mauritius
Micronesia
Moldova
Mongolia
Montenegro
Montserrat
Morocco
Mozambique
Myanmar
Namibia
Nepal
New Caledonia
New Zealand
Nicaragua
Niger
Nigeria
Northern Mariana Islands
Oman
Pakistan
Palau
Palestine Autonomous
Papua New Guinea
Paraguay
Peru
Romania
Russia

Rwanda
Saint Martin
Samoa
Saudi Arabia
Senegal
Serbia
Serbia-Montenegro
Serbia-Montenegro Old
Seychelles
Sierra Leone
Solomon Islands
Somalia
South Africa, Republic of
Sri Lanka
Sudan
Suriname
Swaziland
Tanzania
Togo
Tonga
Tunisia
Turkey
Turkmenistan, Republic of
Uganda
Ukraine
Uruguay
Uzbekistan
Vanuatu
Venezuela
Wallis & Futuna Islands
Zambia
Zimbabwe

This battery cannot be shipped to certain postal codes in and around Perth, Australia.

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
CPS1 Support Documentation
CPS1Customer Inspired! 5 VDC Battery Pack for CPS Laser Diodes, 10 000 mAh(日本では販売しておりません)
CALL
Today

5 VDC Regulated Power Supply

Photo of Power Supply Adapters
Click for Details

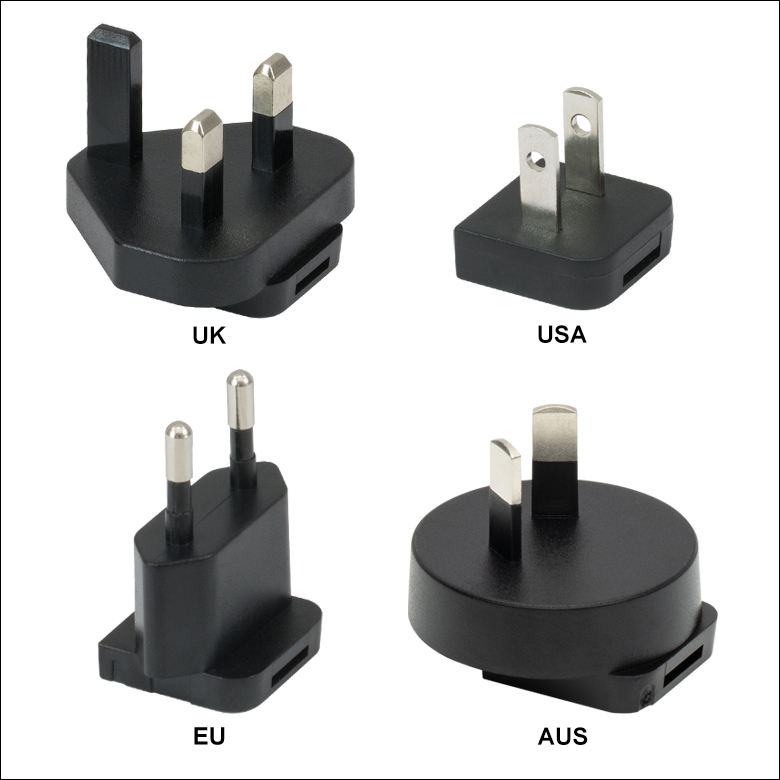

Region-Specific Adapters for DS5

The DS5 is a 5 V, 2 A regulated power supply with a USB 2.0 Type-A female port that can be used with any USB-compatible device that accepts a 5 VDC output. It is directly compatible with our ultrafast fiber optic detectors when used with the USB-AB-72 USB cable and with our PM101, PM102, and PM103 series of power meters when used with the USB-ABL-60 locking USB cable (each sold separately). We also offer other USB 2.0 cables. A region-specific adapter plug is shipped with the DS5 power supply unit based on your location.

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
DS5 Support Documentation
DS55 VDC, 2 A Regulated Power Supply with USB Type-A Port, 100/240 VAC(日本では販売しておりません)
CALL
Today

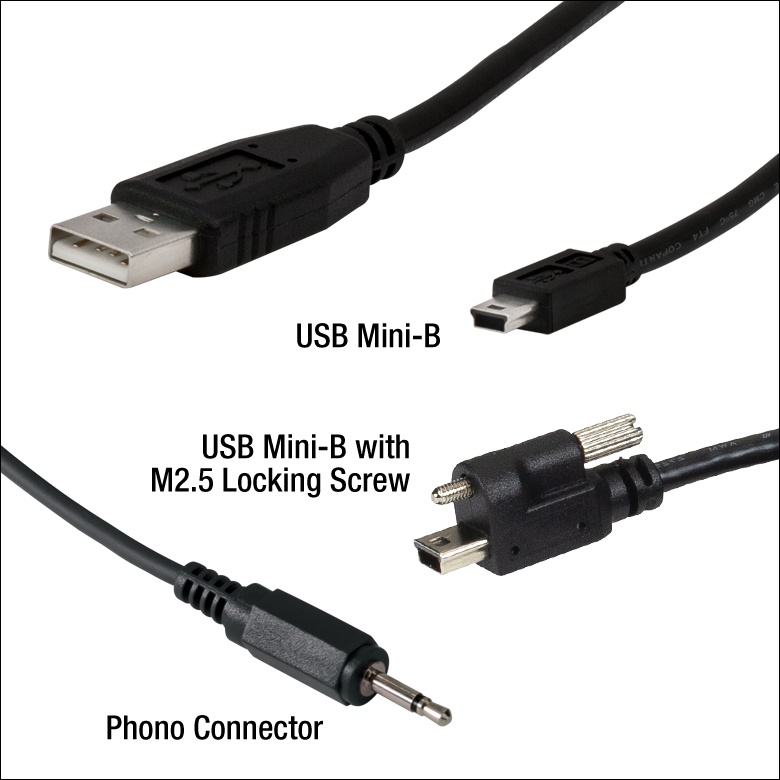

USB-AB-72 Support Documentation
USB-AB-72USB2.0 A型-ミニB型ケーブル、約1.8 m(72インチ)
¥1,182
Today
USB-ABL-60 Support Documentation
USB-ABL-60USB2.0 A型-ミニB型ケーブル、固定ネジ付き、約1.5 m(60インチ)
¥1,307
7-10 Days

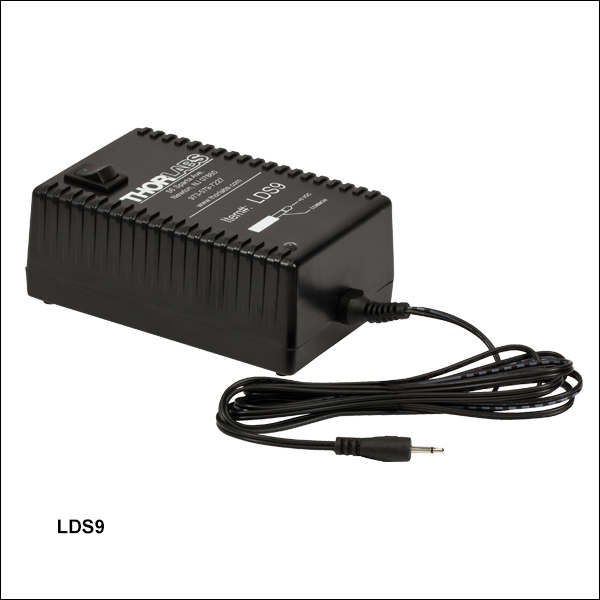

9 VDC出力ACアダプタ

LDS9は、当社のDET高速フォトディテクタ用の9 VDC出力ACアダプタです。2.5 mmフォノプラグ付きケーブル(長さ183 cm)は、電源本体と2.5 mmのフォノ電源ソケットを接続します。

電源LDS9は100 VAC、LDS9-ECは230 VACとなっています。LDS9には100 VACの電源ケーブルが、LDS9-ECには230 VACの電源ケーブルがそれぞれ付属します。これ以外の電源ケーブルをご希望の場合は、当社までご連絡ください。

LDS9(日本向け)製品の販売一時休止について - 電源LDS9は国内販売を一時的に休止しています。代替電源については当社までお問合せください。

+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
LDS9 Support Documentation
LDS99 VDC出力ACアダプタ、2.5 mmフォノプラグ付き、100 VAC(日本向け) (一時的に販売を休止しております)
¥12,150
Today
+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
LDS9-EC Support Documentation
LDS9-EC9 VDC出力ACアダプタ、2.5 mmフォノプラグ付き、230 VAC
¥12,150
7-10 Days

12 VDC電源

DS12は12 VDC電源で、M8、4ピンメス型コネクタの付いた長さ1.23 mのケーブルが付いており、100/240 VACの入力電圧で動作します。12 VDCの電源をM8、4ピンオス型のコネクタから供給するタイプのデバイスに対応します。 DS12には国内用の電源ケーブルが付属します。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
DS12 Support Documentation
DS1212 VDC、4 A安定化電源、M8コネクタ付き、100/240 VAC
¥7,549
Lead Time

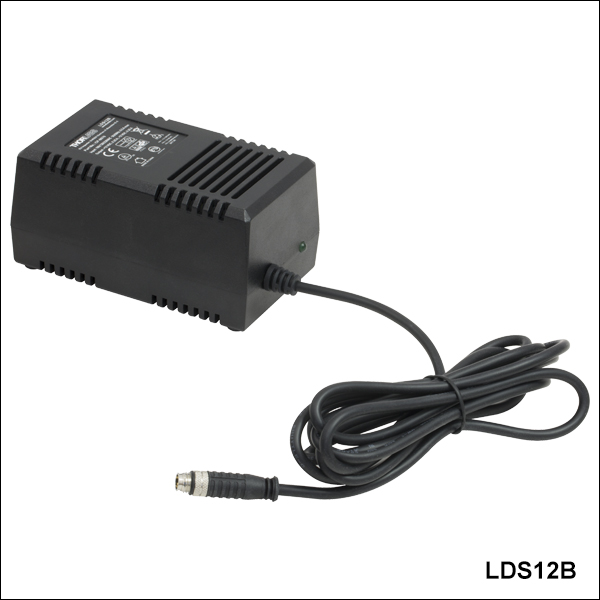

±12 VDC出力ACアダプタ

LDS12Bは±12 VDCの安定化リニア電源で、当社のPDAおよびPDBシリーズの増幅フォトディテクタ、PMMシリーズの光電子増倍管モジュール、APDシリーズのアバランシェフォトディテクタ、フェムト秒レーザ用オートコリレータFSACにお使いいただけます。また、電源アダプタDET2Aと組み合わせて、DETシリーズのバイアスディテクタにもお使いいただけます。当社では、LDS12BとDET2Aのセットもご用意しています(型番DET2B)。そのほか、電源LDS12Bと半導体レーザドライバLD1255Rへの接続用ケーブルをセットにした製品もご用意しております(セット型番 LD1255-SUPPLY)。

この安定化電源には、短絡やオーバーロードに対する保護用の電流リミット機能、LED表示付きのOn/Offスイッチ、AC入力電圧の切り替えスイッチ(100/120/230 VAC)が付いています。ケーブルの長さは2 mで、コネクタにはグランド、+12 V、-12 Vの3ピンがあります(右図参照)。この3ピンは、それぞれグランド用、+12 V用、-12 V用です。 なお、電源LDS12Bには日本国内向けの電源ケーブルが付いています。

LDS12Bは、旧タイプの電源LDS1212(-JP)を使用しているすべての製品に対応しています。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
LDS12B Support Documentation
LDS12B±12 VDC出力ACアダプタ、6W、100/120/230 VAC
¥11,356
Today

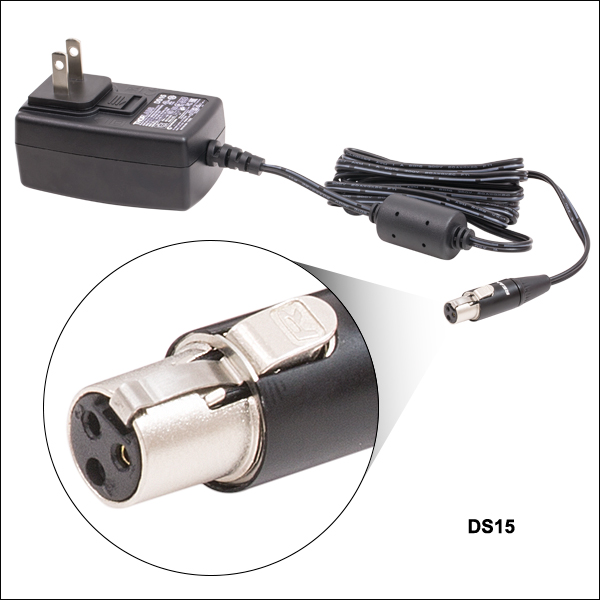

15 VDC出力ACアダプタ

Photo of Power Supply Adapters
Click for Details

DS15用アダプタ(地域対応)

DS15は15 V、1.2 Aの安定化電源で長さ1.53 mのケーブルとMini-XLRコネクタが付いています。15 VDCの出力電圧が必要なMini-XLRに対応する機器に適しており、当社のナノ秒パルスレーザーシステムには直接取り付けることができます。日本国内向けのアダプタープラグと共に発送します。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
DS15 Support Documentation
DS1515 VDC出力ACアダプタ、1.2 A、Mini-XLRコネクタ付き、100/240 VAC
¥6,370
Today

K-Cube™ & T-Cube™用電源

Input Specifications
Item #Mains Voltage Requirements
KPS201100 - 240 V, 1 A Max, 47 - 63 Hz
TPS10190 - 264 V, 0.4 A Max, 47 - 63 Hz
TPS00290 - 264 V, 0.8 A Max, 47 - 63 Hz
  • 1台のK-CubeおよびT-Cube用電源
    • KPS201:K-Cube、T-Cube用、3.5 mmジャック付き
    • TPS101:T-Cube温度コントローラTTC001に対応
  • 最大2台までのK-CubeまたはT-Cube用電源
    • TPS002:K-CubeまたはT-Cube用、MINI-DIN入力端子付き

KPS201およびTPS101は、1台のK-CubeやT-Cubeに電源を供給し、TPS002は2台までのK-CubeやT-Cubeに電源を供給します。詳細は、リストや上の対応表をご参照ください。TPS002でKNA-VISまたはKNA-IRに電源供給する場合は、電流リミット値を超えないよう1台に対してのみご使用ください。

モーションコントロール用のソフトウェアを用いて制御をおこなう場合は、T-CubeやK-CubeとPCをUSBケーブルで個別に接続する必要があります。電源ユニットには、日本国内向けのアダプタープラグが付属します。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
KPS201 Support Documentation
KPS201K-Cube&T-Cube単体用電源、15 V、2.66 A、3.5 mmジャック付き
¥4,896
Today
TPS101 Support Documentation
TPS101T-Cube用電源、レーザ光源単体用、5V、2.0A
¥5,277
Today
TPS002 Support Documentation
TPS002Mini-DIN入力端子付き±15 V/5 V電源、最大2台までのK-CubeまたはT-Cube用
¥15,571
Today

K-Cube™ & T-Cube™用USBコントローラーハブ


Click to Enlarge

K-CubeとT-Cubeモジュールを取り付けたUSBコントローラーハブKCH301(T-CubeにはアダプタKAP101が必要です)
Input Specifications
Item #Mains Voltage Requirements
KCH301
KCH601
80 - 264 V, 1.8 A Max, 47 - 63 Hz
  • 最大3台または6台までのK-CubeあるいはT-Cubeを取り付け可能なUSBコントローラーハブ
  • 1本のUSBケーブルと1本の電源ケーブルで電源供給と通信が可能
  • T-Cubeをハブに取り付けるアダプタープレート

こちらのUSBコントローラーハブは、複数のK-CubeやT-Cubeを使用するために設計されています。複数のK-CubeやT-Cubeを使用するときに、このハブを使用することでUSBならびに電源ケーブルの本数を大幅に削減できます。また、USB出力コネクタをほかのユニットの入力部に接続できるため、複数のコントローラーハブを接続して、1本のUSBケーブルでホストPCから制御することも可能です。

ハブが供給できる最大電流は10 Aです。お使いになる全Cubeの必要電流が合計で10 A以上にはならないことをお確かめください。

コントローラーハブKCH301とKCH601は、すべてのK-CubeならびにT-Cubeモジュールに対応します。ただしT-CubeをKCHシリーズハブに取り付けるには、別売りのアダプタープレートKAP101またはKAP102が必要です。KAP101は幅60 mm、KAP102は幅120 mmのT-Cubeをハブに取り付ける際にお使いいただく設定です。

USBコントローラーハブの詳細については製品ページをご覧ください。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
KCH301 Support Documentation
KCH301USBコントローラーハブ&電源、K-CubeまたはT-Cube 3台用
¥72,662
Today
KCH601 Support Documentation
KCH601USBコントローラーハブ&電源、K-CubeまたはT-Cube 6台用
¥87,944
Today

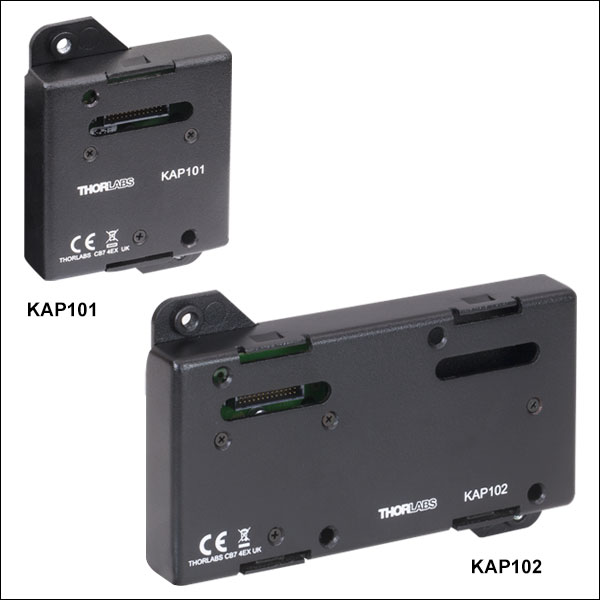

KAP101 Support Documentation
KAP101アダプタープレート、KCHシリーズ&幅60 mm T-Cube用
¥8,428
Today
KAP102 Support Documentation
KAP102アダプタープレート、KCHシリーズ&幅120 mm T-Cube用
¥9,177
7-10 Days

組み込み用(OEM用)電源

こちらの電源モジュールは、カスタム仕様の電子機器アセンブリに組み込むことができます。供給できる電力は、15 Wまたは100 Wからお選びいただけます。各モジュールは3種類の電圧を出力可能です。詳細は下表と仕様書をご覧ください。各ユニットのベースにある取付用タップ穴または貫通穴により、筐体内部の取付け面に取り付けることができます。用途に応じたアルミニウム製筐体のカスタマイズについては、カスタム仕様筐体のページをご覧ください。

Key Specificationsa
Item #EC2PSEC3PSEC4PSEC5PS
Manufacturer Item #ECL15UT02-SECL15UT03-SECM100UT31ECM100UT33
Output Voltage+5 VDC / ±12 VDC+5 VDC / ±15 VDC+5 VDC / ±12 VDC+5 VDC / ±15 VDC
Output Current2 A @ 5 VDC
0.2 A @ ±12 VDC
2 A @ 5 VDC
0.15 A @ ±15 VDC
10 A @ 5 VDC
3 A @ +12 VDC
0.8 A @ -12 VDC
10 A @ 5 VDC
3 A @ +15 VDC
0.8 A @ -15 VDC
Output Power15 W100 Wb
Input Voltage85 - 264 VAC (120 - 370 VDC)90 - 264 VAC (120 - 370 VDC)
Inrush Current20 A (at 115 VAC)40 A (Max at 230 VAC)
Operating Temperature-20 to +70 °C0 to 70 °C
Mounting HolesTwo Ø0.14" (Ø3.5 mm) Through HolesFour Ø0.16" (Ø4.0 mm) Through Holes
Dimensionsc3.31" x 1.36" x 1.04"
(84.0 mm x 34.5 mm x 26.4 mm)
4.50" x 2.50" x 1.20"
(114.3 mm x 63.5 mm x 30.5 mm)
  • ピン配列などを含む仕様の詳細については、下の赤いアイコン()をクリックして仕様書をご覧ください。
  • 100 Wは、5 CFMの強制空冷が可能な時のみ可能な出力です。自然冷却時の供給可能電力は、EC4PSでは75 W、EC5PSでは80 Wとなります。
  • シャーシ/カバーを含みます。
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
EC2PS Support Documentation
EC2PSカスタム電子機器アセンブリ用電源モジュール、15 W、+5 V / ±12 V
¥15,267
7-10 Days
EC3PS Support Documentation
EC3PSカスタム電子機器アセンブリ用電源モジュール、15 W、+5 V / ±15 V
¥15,267
7-10 Days
EC4PS Support Documentation
EC4PSカスタム電子機器アセンブリ用電源モジュール、100 W、+5 V / ±12 V
¥29,969
7-10 Days
EC5PS Support Documentation
EC5PSカスタム電子機器アセンブリ用電源モジュール、100 W、+5 V / ±15 V
¥29,969
7-10 Days
