カスタムデバイス用小型筐体


  • Aluminum Enclosures for Custom Electronics or Fiber Modules
  • Round or Rectangular Housings for Custom In-Line Devices
  • End Plates Available with Electrical Connectors or Fiber Bulkheads

ET1

Empty In-Line BNC Feedthrough Housing

EEB3311

Customizable Electronics Housing, Blank End Plates

EEA14

Customizable Electronics Housing, BNC Connectors

EEBFPF2

End Plate with
Dual FC/PC Fiber Bulkheads

EECEPBNC

End Plate with BNC Connector

EEET6011

Customizable Electronics Housing,
Removable Side Panel

Related Items


Please Wait
Fiber-Coupled Electronic Device
Click to Enlarge
View Imperial Product List
型番数量Description
EEB33111カスタムデバイス用小型筐体、ブランクエンドプレート、25.4 mm x 57.2 mm x 88.6 mm
EEBFPF11エンドプレート、カスタム電子回路筐体用、FC/PCバルクヘッド、25.4 mm x 57.2 mm
EEBEPBNC1エンドプレート、カスタム電子回路筐体用、BNCコネクタ、25.4 mm x 57.2 mm
ECM1001アルミニウム製サイドクランプ、カスタムデバイス用小型筐体、幅25.4 mm用
TR21Ø1/2インチポスト、#8-32ネジ、1/4”-20タップ穴付き、長さ2インチ(インチ規格)
UPH21Ø12 mm~Ø12.7 mmスイベル式ポストホルダ、バネ式六角固定つまみネジ付き、長さ2インチ (インチ規格)
View Metric Product List
型番数量Description
EEB33111カスタムデバイス用小型筐体、ブランクエンドプレート、25.4 mm x 57.2 mm x 88.6 mm
EEBFPF11エンドプレート、カスタム電子回路筐体用、FC/PCバルクヘッド、25.4 mm x 57.2 mm
EEBEPBNC1エンドプレート、カスタム電子回路筐体用、BNCコネクタ、25.4 mm x 57.2 mm
ECM1001アルミニウム製サイドクランプ、カスタムデバイス用小型筐体、幅25.4 mm用
TR50/M1Ø12.7 mmポスト、M4ネジ、M6タップ穴付き、長さ50 mm(ミリ規格)
UPH50/M1Ø12 mm~Ø12.7 mmスイベル式ポストホルダ、バネ式六角固定つまみネジ付き、長さ50 mm (ミリ規格)

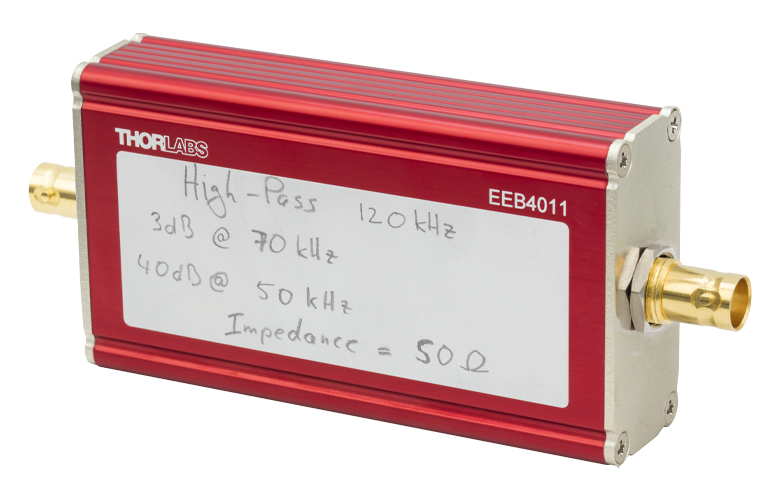

BNCケーブルとFC/PCファイバーパッチケーブルを取り付けたEEB3311

特長

  • 小型でカスタマイズが可能なアルミニウム製の筐体
    • インライン型BNCフィードスルー
    • ブランクエンドプレートまたは電気コネクタ付き押出成形
    • 取外し可能なサイドパネル付き押出成形
    • エンドプレートはファイバーバルクヘッド付き、電気コネクタ付き、またはコネクタ無しでご用意
  • カスタム仕様の電子回路やファイバ用コンポーネントの組立てが容易
  • ケース上に書込み用のブランクラベルが刻印
  • 押出成形用ゴムベゼル
  • ケースの取り付けや積み重ねが可能なサイドクランプ(アルミニウム製またはプラスチック製)

こちらのコンパクトな空の筐体を用いて、フィルタ、分圧器、インピーダンス整合器などの電子回路のほか、溶融カプラやファイバーディテクタなどのファイバーモジュールを、お客様ご自身で作成することができます。

BNCフィードスルー
チューブ型の筐体ET1の片側にはオス型BNCコネクタ、反対側にはメス型BNCコネクタが付いています。このインライン型フィードスルーは、少数の標準的な電子部品で構成されたシンプルな回路、または小型のプリント回路基板(PCB)上に表面実装型素子を用いて構築したより複雑な回路を収納するのに適しています。


Click to Enlarge

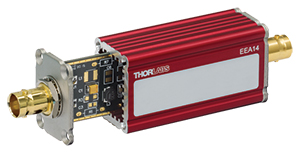

カスタマイズ可能なEEAPCB1(電子素子は付属しておりません)が挿入されたスロット付き筐体EEA14

押出成形アルミニウム製筐体
よりスペースが必要なモジュール用として、最大44.5 mm x 57.2 mm x 101.6 mmまでのいくつかのサイズのケースをご用意しております。ケースの内部にはPCBを挿入するためのスロットがあり、付属のエンドプレートはブランク、メス型BNCコネクタ付き、メス型SMAコネクタ付きの3種類から選択できます。サイドプレートが取外し可能な筐体もご用意しております。筐体寸法の詳細については下の赤いアイコン()または青いInfoアイコン()をクリックしてご覧ください。


Click to Enlarge

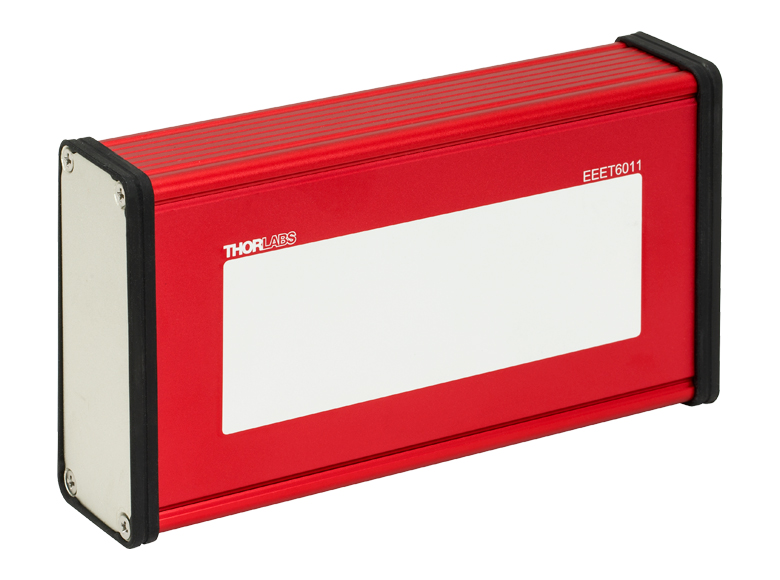

ゴムベゼルEEERBを取り付けたEEET6011

エンドプレートやネジは、下記の筐体の多くについて追加購入が可能です。ブランクエンドプレートや、メス型BNCコネクタまたはメス型SMAコネクタの付いたエンドプレートは、すべてのサイズの押出成形アルミニウム製筐体向けにご用意しております。また25.4 mm x 57.2 mmのEEBシリーズ筐体用として、FC/PC、FC/APC、SMAファイバーバルクヘッド付きのエンドプレートもございます。

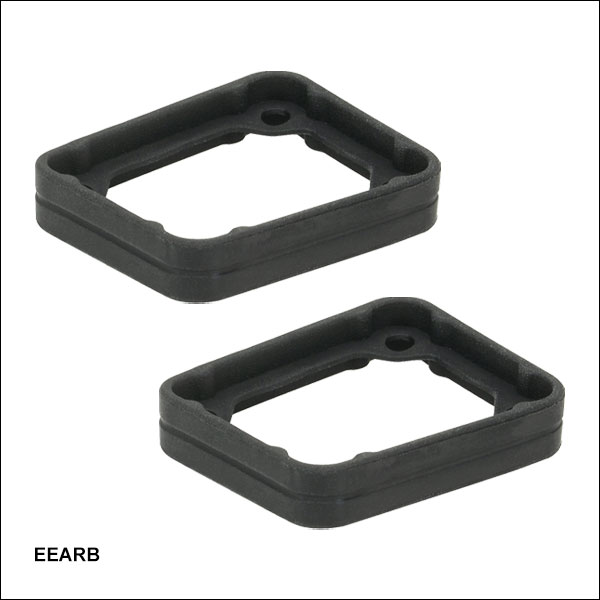

当社ではケースを滑りにくくし、傷から守るための黒シリコンゴム製ベゼルもご用意しております。ベゼルはすべてエンドプレートとケースの間にはめて固定します。筐体を取り付けるアルミニウム製サイドクランプをご用意しております。クランプのM4ザグリ穴により、Ø12 mm~Ø12.7 mm(Ø1/2インチ)ポストやM4タップ穴のある面に取り付け可能です。そのほか、1つの筐体の上に別の筐体を取り付けることができるプラスチック製クランプもあり、これはコンパクトなセットアップに便利です。


Posted Comments:
user  (posted 2019-07-20 17:57:03.09)
Why is it so expensive? I'd like to buy a number of these but at $48 it doesn't make sense to do so. Let me know if there's a cheaper option. Right now there are filters with these enclosures that cost $4 more than what you're charging. Thanks, Nick
YLohia  (posted 2019-07-23 02:41:15.0)
Hello, the cost of manufacturing is the reason for the price (especially given that that output connector is a specialty item). The filters being referred to that utilize this ET1 housing are sold for $69.86/pc (as of 7/23) as opposed to the sale price of $48.33/pc for just the housing (ET1). Unfortunately, we do not offer alternative solutions for this at the moment.
melanie  (posted 2018-09-18 10:58:01.907)
Can you please confirm that the housings are electrically isolated from the outer conductor on the BNC output and input ? I'm concerned about pick-up from eg power supplies. This question applies to all the filters Thorlabs are marketing, as well as the custom housing. I'm failrly confident your answer is "YES", but I just want to confirm. Thank you.
YLohia  (posted 2018-09-24 09:08:33.0)
Hello, thank you for contacting Thorlabs. The BNC case is directly and electrically connected to the body housing.
ludoangot  (posted 2016-12-27 17:36:04.707)
The recent introduction of your side clamps for your housings prompts me to suggest a housing accepting a standard arduino uno board and some side clamps which could fit your 30mm and 60mm cage system. Arduino is likely used by some of your customers alongside Thorlabs opto-mechanical elements (I am one of them), and a dedicated housing with cage clamps would be much welcome.
tfrisch  (posted 2016-12-27 02:57:02.0)
Hello, thank you for contacting Thorlabs. I have posted this feedback in our internal engineering forum.

カスタムデバイス用筐体、インライン型BNCフィードスルー

Engraved EF502
Click to Enlarge

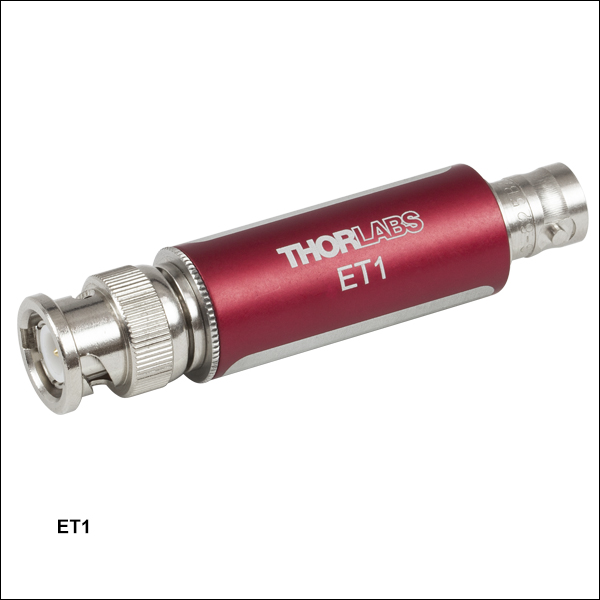

外側のシェルを取り外したET1(上)。背面(下側)には書き込み可能なブランクラベル付き。

Click to Enlarge

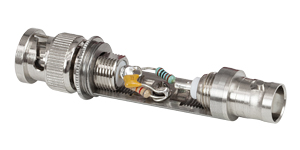

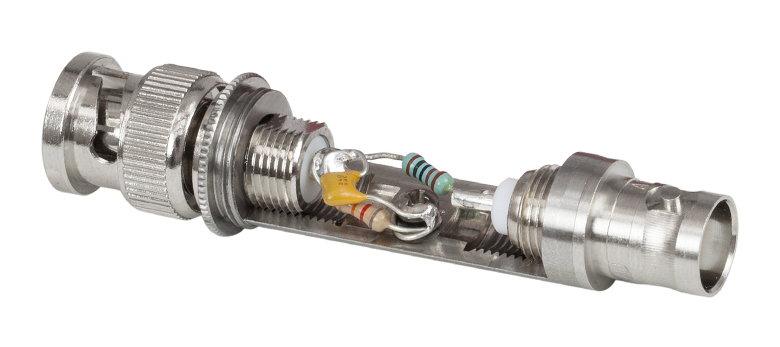

標準的な電子部品(付属しません)によるRC回路が
組み込まれたET1
  • Ø15.9 mm x 66.2 mmのインライン型BNCフィードスルー
  • 市販の電子部品に対応
  • 10 mm x 15 mmのプリント回路基板(PCB)を収納可能
  • オス型およびメス型のBNCコネクタ
  • カスタム回路識別用ブランクラベル付き

チューブ型筐体ET1は、片側にオス型BNCコネクタ、反対側にメス型BNCコネクタの付いた、インライン(フィードスルー)BNC構造になっています(右の写真参照)。底面の#2-56ネジを使用して接地することができ、また小型のケース内に少数の標準的な電子部品(抵抗やコンデンサなど)を簡単に収納することができます。右の写真の例では、ET1に標準的な回路素子を用いたシンプルなRCフィルタが組み込まれています。

ET1は小型(10 mm×15 mm)のPCBも収納でき、表面実装型素子を用いればこれに多数の電子素子を実装できます。例えば、当社のローパスおよびハイパスフィルタ(ET1がベースになっています)では、8~15個の電子素子で構成された5次および6次の楕円フィルタが収納されています。筐体の背面には、収納した回路を識別するための書き込み可能なブランクラベルが付いています。寸法の詳細は下記の赤いアイコン(info icon)をクリックしてご覧ください。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
ET1 Support Documentation
ET1小型電子回路用筐体、インライン型BNC、Ø15.9 mm x 66.2 mm
¥6,471
Today

押出成形アルミニウム筐体、ブランクエンドプレート


Click to Enlarge

ケース面にはカスタムデバイス用識別用ブランクラベルが付いています。

Click to Enlarge

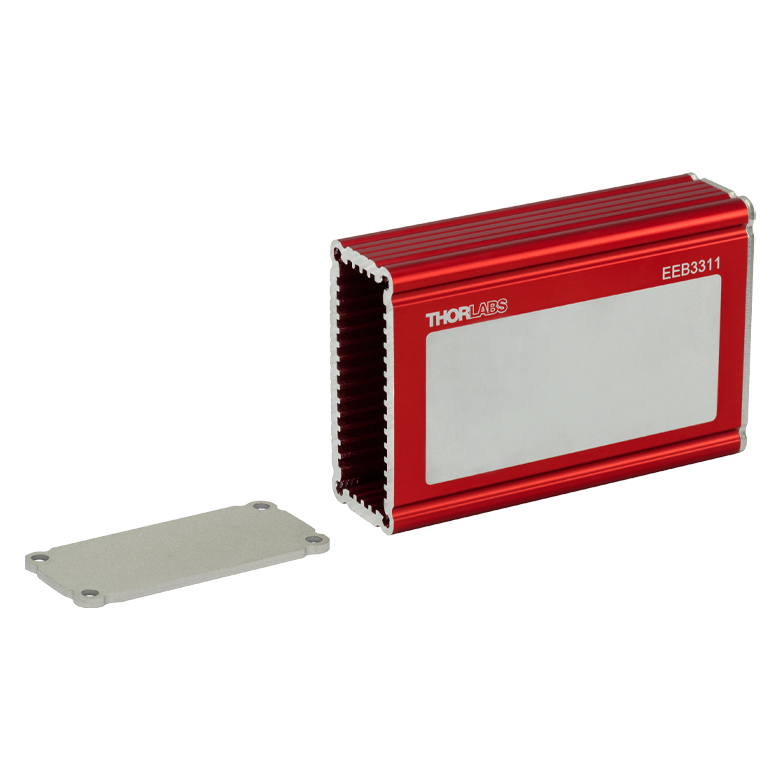

エンドプレートを取り外した状態の筐体EEB3311

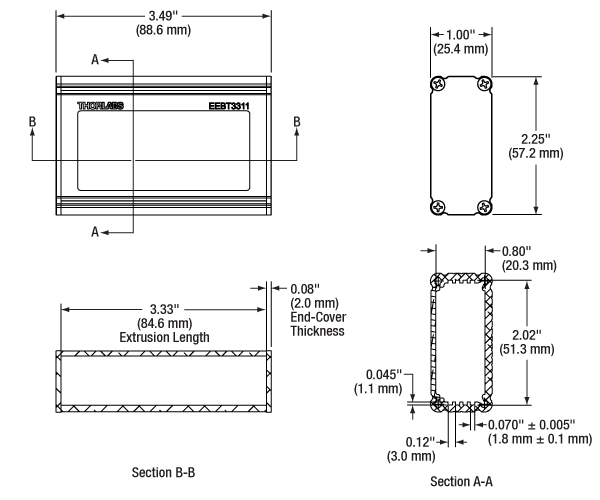

Click to Enlarge

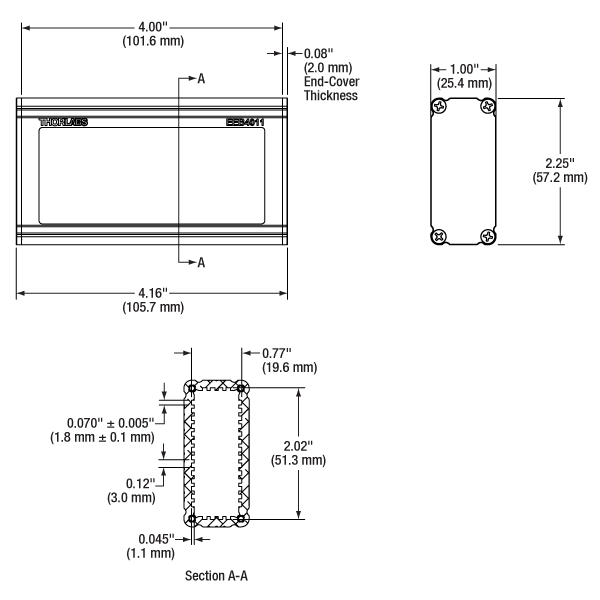

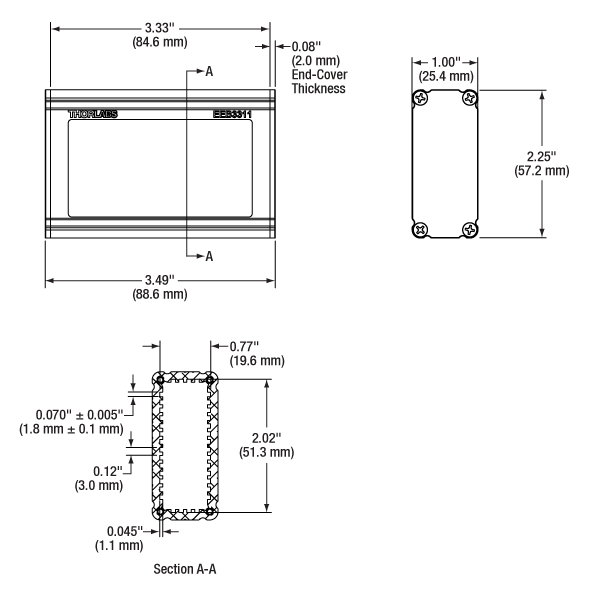

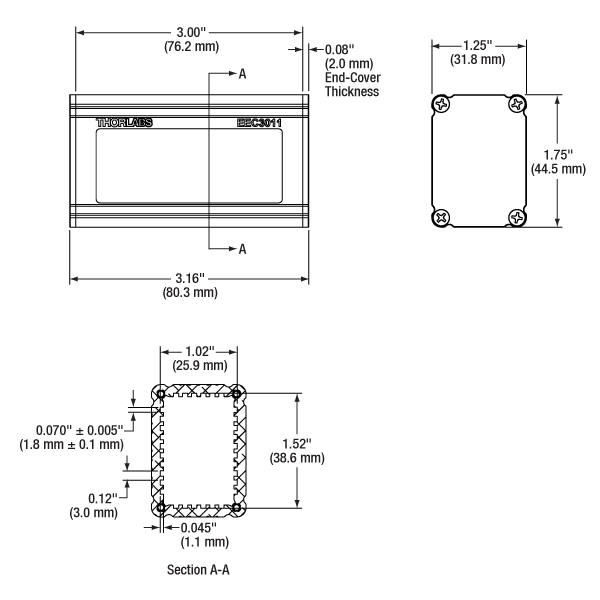

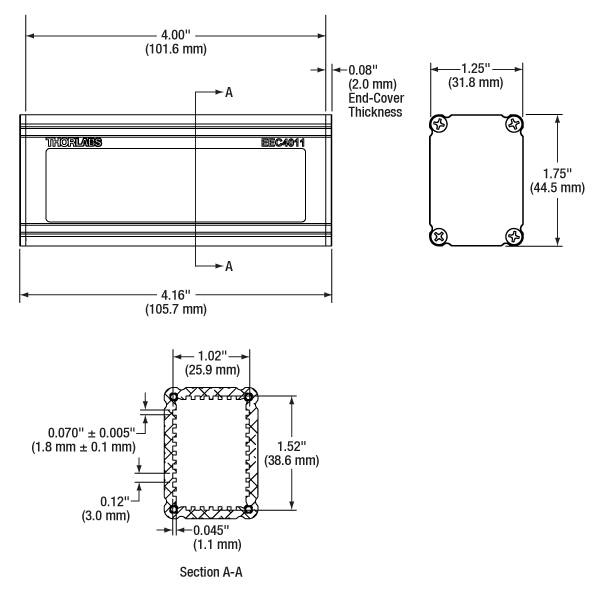

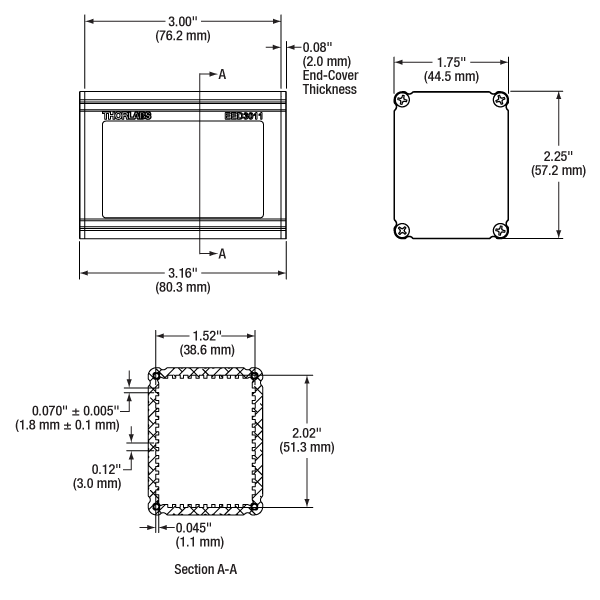

ケース内寸
  • 7種類のサイズをご用意
  • 4面の内側はPCB取付け用のスロット付き
  • ケース端にはブランクのエンドプレートが付属
  • カスタムデバイス識別用のブランクラベル付き
  • 追加用エンドプレートもご用意(下記参照)

こちらは押出成形された空のケースで、ニッケルメッキのエンドプレートが付いています。詳細なケース寸法は下の表内の青いアイコン()をクリックしてご覧ください。ケース面には、識別用に書き込みが可能なブランクラベルが付いています。なお、これらの筐体は押出成形されているため、完成品の表面にわずかな傷が付いている場合があります。

各筐体にはカスタムコネクタ用に加工が可能なブランクエンドプレートが2つ付属しています。エンドプレートに穴を開ける際は、ステップドリルビットのご使用をお勧めいたします。一般的なシングルサイズのドリルビットでは、プレートが変形する恐れがあります。簡単に取外し可能なエンドプレートは、四隅のØ3.2 mm貫通穴を通る#4-40の皿頭プラスネジで固定されています。

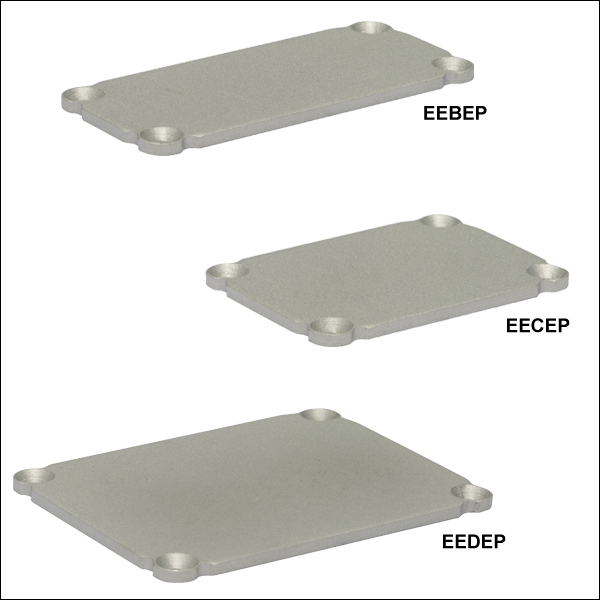

追加用のエンドプレートもご用意しています(下記参照)。ブランクエンドプレート、BNCまたはSMAコネクタ付きエンドプレート、そしてFC/PC、FC/APCまたはSMAバルクヘッド付きエンドプレートがご購入いただけます。また、これら筐体に対応する#4-40皿ネジ(型番TF44038)も追加用に上にてご用意しています。ファイバーエンドプレートにはM3ネジ(型番M3BHTF25)が必要です(上記参照)。

Item #Housing
Sizea
Interior DimensionsbAccessories (Sold Separately)
L1L2L3Slot
Width
Slot
Depth
PCB
Item #
End Plate TypescBezel
Item #
Side Clamps
EEA112.38"
(60.5 mm)
0.77"
(19.6 mm)
1.02"
(25.9 mm)
0.070" ± 0.005"
(1.8 mm ± 0.1 mm)
0.045"
(1.1 mm)
EEAPB1
EEAPCB1
Blank (Two Included),
BNC or SMA Electrical Connectors
EEARBAluminum for 1" or 1.25" Side,
Double Sided, Plastic for 1.25" Side
EEB33113.33"
(84.6 mm)
0.77"
(19.6 mm)
2.02"
(51.3 mm)
0.070" ± 0.005"
(1.8 mm ± 0.1 mm)
0.045"
(1.1 mm)
EEB33PCB1Blank (Two Included),
FC/PC, FC/APC or SMA Fiber Bulkheads,
BNC or SMA Electrical Connectors
EEBRBAluminum for 1" or 2.25" Side,
Double Sided, Plastic for 2.25" Side
EEB40114.00"
(101.6 mm)
0.77"
(19.6 mm)
2.02"
(51.3 mm)
0.070" ± 0.005"
(1.8 mm ± 0.1 mm)
0.045"
(1.1 mm)
EEB40PCB1
EEC30113.00"
(76.2 mm)
1.02"
(25.9 mm)
1.52
(38.6 mm)
0.070" ± 0.005"
(1.8 mm ± 0.1 mm)
0.045"
(1.1 mm)
-Blank (Two Included),
BNC or SMA Electrical Connectors
EECRBAluminum for 1.25" or 1.75" Side,
Double Sided, Plastic for 1.25" or 1.75" Side
EEC40114.00"
(101.6 mm)
1.02"
(25.9 mm)
1.52
(38.6 mm)
0.070" ± 0.005"
(1.8 mm ± 0.1 mm)
0.045"
(1.1 mm)
-
EED30113.00"
(76.2 mm)
1.52"
(38.6 mm)
2.02"
(51.3 mm)
0.070" ± 0.005"
(1.8 mm ± 0.1 mm)
0.045"
(1.1 mm)
-Blank (Two Included),
BNC or SMA Electrical Connectors
EEDRBAluminum for 1.75" or 2.25" Side,
Double Sided, Plastic for 1.75" or 2.25" Side
EED40114.00"
(101.6 mm)
1.52"
(38.6 mm)
2.02"
(51.3 mm)
0.070" ± 0.005"
(1.8 mm ± 0.1 mm)
0.045"
(1.1 mm)
-

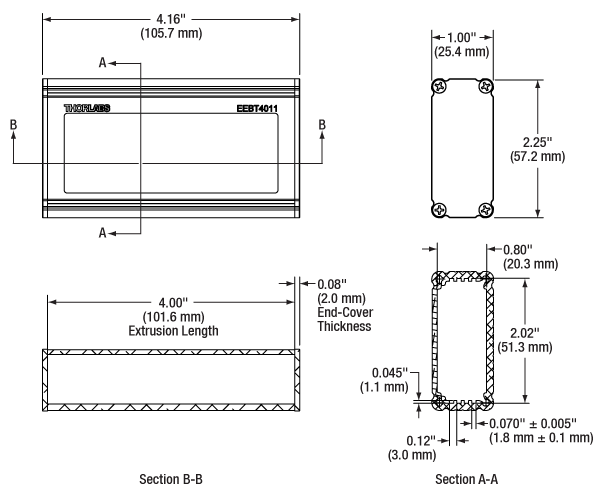

  • 図面をご覧になりたい場合は青いアイコン(info icon)をクリックしてください。

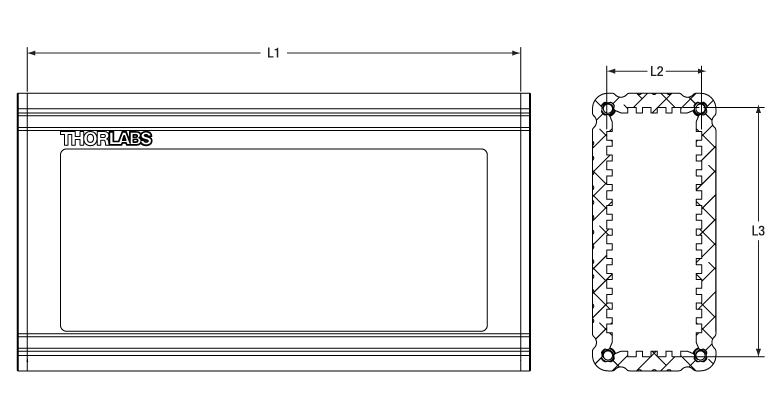

  • L1、L2、L3の定義については左上の図面をご覧ください。
  • エンドプレートを筐体に取り付けるためのネジは、この上にて25個入りでご用意しております。ファイバーバルクヘッド付きのエンドプレートには、M3なべネジM3BHTF25が必要です。その他のエンドプレートは#4-40皿ネジTF44038が必要です。
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
EEA11 Support Documentation
EEA11カスタムデバイス用小型筐体、ブランクエンドプレート、25.4 mm x 31.8 mm x 64.5 mm
¥2,648
5-8 Days
EEB3311 Support Documentation
EEB3311カスタムデバイス用小型筐体、ブランクエンドプレート、25.4 mm x 57.2 mm x 88.6 mm
¥2,869
Today
EEB4011 Support Documentation
EEB4011カスタムデバイス用小型筐体、ブランクエンドプレート、25.4 mm x 57.2 mm x 105.7 mm
¥3,306
5-8 Days
EEC3011 Support Documentation
EEC3011カスタムデバイス用小型筐体、ブランクエンドプレート、31.8 mm x 44.5 mm x 80.3 mm
¥2,729
5-8 Days
EEC4011 Support Documentation
EEC4011カスタムデバイス用小型筐体、ブランクエンドプレート、31.8 mm x 44.5 mm x 105.7 mm
¥3,166
5-8 Days
EED3011 Support Documentation
EED3011カスタムデバイス用小型筐体、ブランクエンドプレート、44.5 mm x 57.2 mm x 80.3 mm
¥3,166
5-8 Days
EED4011 Support Documentation
EED4011カスタムデバイス用小型筐体、ブランクエンドプレート、44.5 mm x 57.2 mm x 105.7 mm
¥3,446
Lead Time

押出成形アルミニウム筐体、パネル取外し可能、ブランクエンドプレート


Click to Enlarge

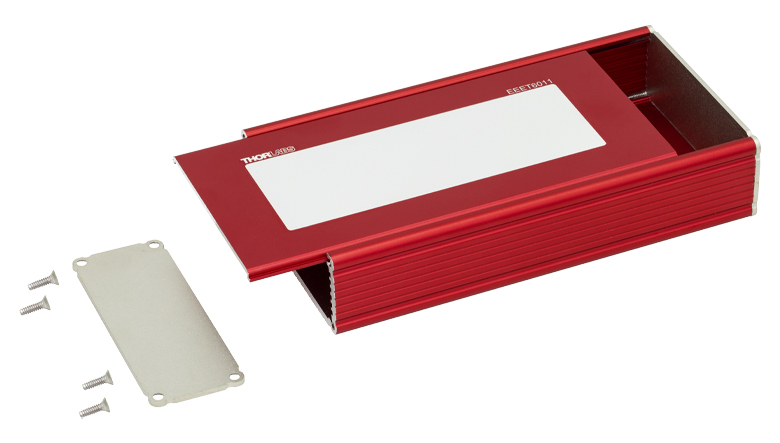

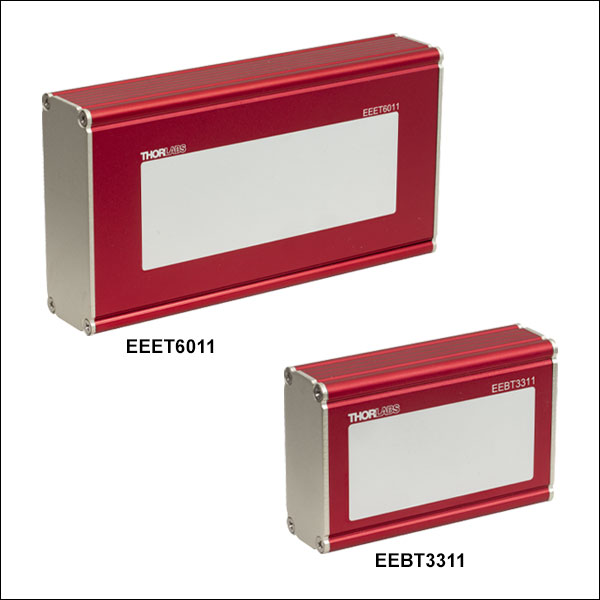

各筐体には取外し可能なパネルが1面あります。

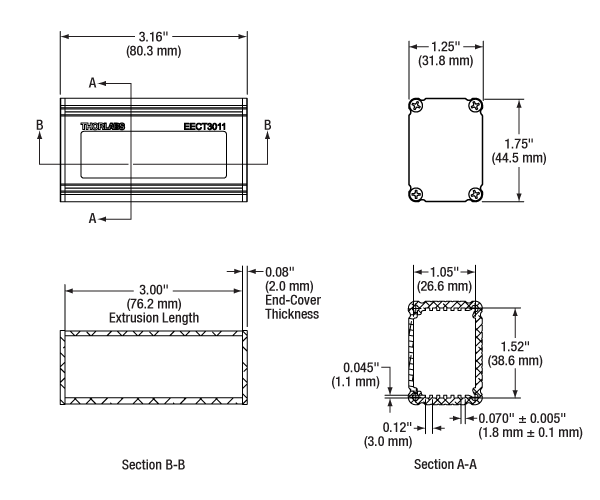

Click to Enlarge

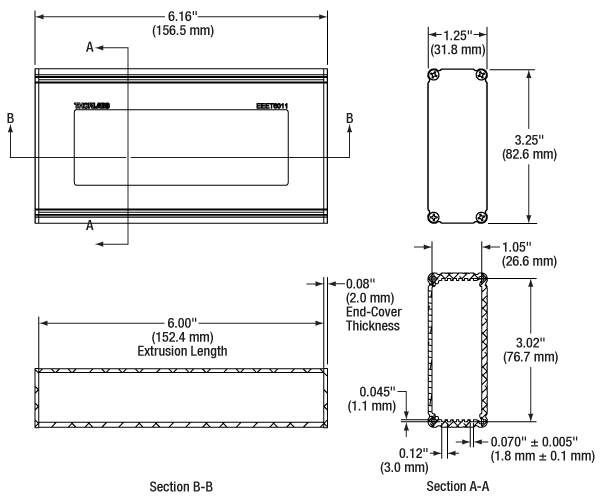

ケース内寸
  • 5種類のサイズから選択可能
  • 2面の内側はPCB取付け用のスロット付き
  • 取外し可能なパネル
  • ケースにはブランクのエンドプレートが付属
  • カスタムデバイス識別用のブランクラベル付き
  • 追加用エンドプレートもご用意(下記参照)

こちらは押出成形された空の筐体で、ニッケルメッキのエンドプレートが付いています。ケースサイズは下の表内の青いアイコン() をクリックしてご覧ください。筐体の前面には、識別用に書き込みが可能なブランクラベルが付いています。なお、これらの筐体は押出成形されているため、完成品の表面にわずかな傷が付いている場合があります。

各筐体にはカスタムコネクタ用に加工が可能なブランクエンドプレートが2つ付属しています。エンドプレートに穴を開ける際は、ステップドリルビットのご使用をお勧めいたします。一般的なシングルサイズのドリルビットでは、プレートが変形する恐れがあります。簡単に取外し可能なエンドプレートは、四隅のØ3.2 mm貫通穴を通る#4-40の皿頭プラスネジで固定されています。

こちらの筐体には中のPCBが簡単に調整できるよう、取外し可能なパネルが1面あります。取外し可能なパネルとその反対側のパネルにはスロットが付いていません。こちらの筐体にPCBを配置するときは取外し可能なパネルに対して平行にする必要があります。パネルを取り外すときは、エンドプレートとエンドプレートを固定する4つのネジを取り外してください。エンドプレートを取り外すと、パネルはスライドさせて簡単に取り外すことができます(右の写真参照)。

追加用のエンドプレートもご用意しています(下記参照)。ブランクエンドプレート、BNCまたはSMAコネクタ付きエンドプレート、そしてFC/PC、FC/APCまたはSMAバルクヘッド付きエンドプレートがご購入いただけます。また、この筐体に対応する#4-40皿ネジ(型番TF44038)も追加用にご用意しています(上記参照)。ファイバーエンドプレートにはM3ネジ(型番M3BHTF25)が必要です(上記参照)。

Item #Housing
Sizea
Interior DimensionsbAccessories (Sold Separately)
L1L2L3Slot
Width
Slot
Depth
PCB
Item #
End Plate TypescBezel
Item #
Side Clamps
EEBT33113.33"
(84.6 mm)
0.80"
(20.3 mm)
2.02"
(51.3 mm)
0.070" ± 0.005"
(1.8 mm ± 0.1 mm)
0.045"
(1.1 mm)
EEB33PCB1Blank (Two Included),
FC/PC, FC/APC, or SMA Fiber Bulkheads,
BNC or SMA Electrical Connectors
EEBRBAluminum for 1" or 2.25" Side,
Double Sided, Plastic for 2.25" Side
EEBT40114.00"
(101.6 mm)
0.80"
(20.3 mm)
2.02"
(51.3 mm)
0.070" ± 0.005"
(1.8 mm ± 0.1 mm)
0.045"
(1.1 mm)
EEB40PCB1
EECT30113.00"
(76.2 mm)
1.05"
(26.6 mm)
1.52"
(38.6 mm)
0.070" ± 0.005"
(1.8 mm ± 0.1 mm)
0.045"
(1.1 mm)
-Blank (Two Included),
BNC or SMA Electrical Connectors
EECRBAluminum for 1.25" or 1.75" Side,
Double Sided, Plastic for 1.25" or 1.75" Side
EEDT40114.00"
(101.6 mm)
1.55"
(39.3 mm)
2.02"
(51.3 mm)
0.070" ± 0.005"
(1.8 mm ± 0.1 mm)
0.045"
(1.1 mm)
-Blank (Two Included),
BNC or SMA Electrical Connectors
EEDRBAluminum for 1.75" or 2.25" Side,
Double Sided, Plastic for 1.75" or 2.25" Side
EEET60116.00"
(152.4 mm)
1.05"
(26.6 mm)
3.02"
(76.7 mm)
0.070" ± 0.005"
(1.8 mm ± 0.1 mm)
0.045"
(1.1 mm)
-Blank (Two Included)EEERBAluminum for 1.25" Side,
Double Sided, Plastic for 1.25" Side
  • 図面をご覧になりたい場合は青いアイコン(info icon)をクリックしてください。
  • L1、L2、L3の定義については右上の図面をご覧ください。
  • エンドプレートを筐体に取り付けるためのネジは、25個入りでご用意しております(上記参照)。ファイバーバルクヘッド付きのエンドプレートには、M3なべネジM3BHTF25が必要です。その他のエンドプレートは#4-40皿ネジTF44038が必要です。
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
EEBT3311 Support Documentation
EEBT3311Customer Inspired! カスタムデバイス用小型筐体、取外し可能なパネル付き、ブランクエンドプレート、25.4 mm x 57.2 mm x 88.6 mm
¥2,519
5-8 Days
EEBT4011 Support Documentation
EEBT4011Customer Inspired! カスタムデバイス用小型筐体、取外し可能なパネル付き、ブランクエンドプレート、25.4 mm x 57.2 mm x 105.7 mm
¥2,977
5-8 Days
EECT3011 Support Documentation
EECT3011Customer Inspired! カスタムデバイス用小型筐体、取外し可能なパネル付き、ブランクエンドプレート、31.8 mm x 44.5 mm x 80.3 mm
¥3,465
5-8 Days
EEDT4011 Support Documentation
EEDT4011Customer Inspired! カスタムデバイス用小型筐体、取外し可能なパネル付き、ブランクエンドプレート、44.5 mm x 57.2 mm x 105.7 mm
¥3,341
5-8 Days
EEET6011 Support Documentation
EEET6011Customer Inspired! カスタムデバイス用小型筐体、取外し可能なパネル付き、ブランクエンドプレート、31.8 mm x 82.6 mm x 156.5 mm
¥4,121
5-8 Days

押出成形アルミニウム筐体、電気コネクタ付きエンドプレート


Click to Enlarge

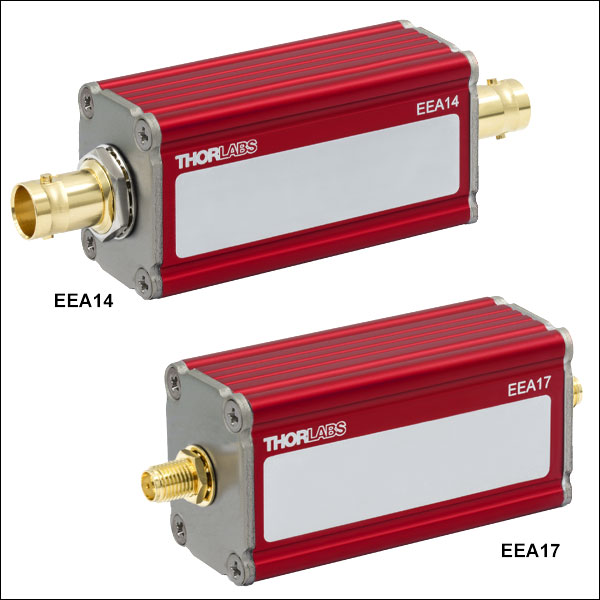

カスタマイズ可能なPCB EEAPCB1(電子部品は付属しておりません)が挿入されたスロット付き筐体EEA14

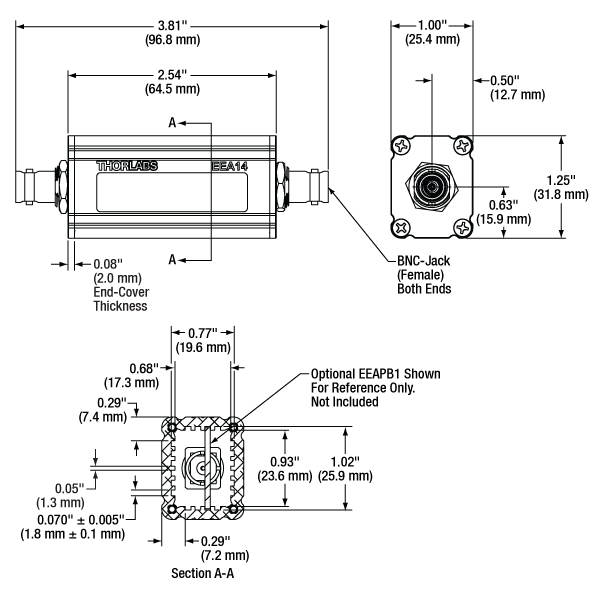

Click to Enlarge

EEA14のスロット付きのメス型BNCコネクタープレートの背面

Click to Enlarge

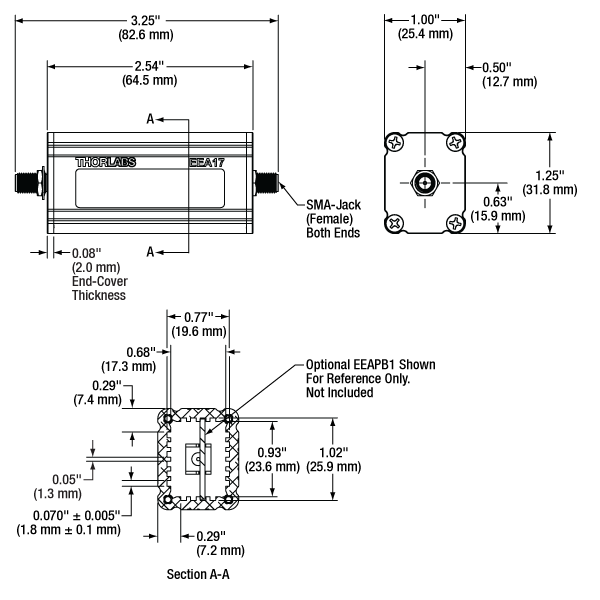

ケース内寸
  • ケース外寸:25.4 mm x 31.8 mm x 63.7 mm
  • 25.1 mm x 58.4 mm、19.1 mm x 58.4 mmのPCBに対応するスロット付き
  • コネクタは2種類ご用意
    • EEA14:2つのメス型BNCコネクタ
    • EEA17:2つのメス型SMAコネクタ
  • カスタム回路識別用ブランクラベル付き

押出成形された電子回路用筐体は、25.4 mm x 31.8 mm x 63.7 mmの空のケースで、ニッケルメッキのエンドプレートが付いています。EEA14には2つのメス型BNCコネクタ、EEA17には2つのメス型SMAコネクタが付いています。 ケース寸法は下の表内の青いアイコン()をクリックしてご覧ください。こちらの筐体は、当社のカスタマイズ可能PCB EEAPCB1(右の写真参照)をはじめとする、表面実装部品が取り付けが可能な様々な電子基板の収納に適しており、ご自身でRCL回路を構築することができます。

ケース端のエンドプレートは、#4-40の皿頭プラスネジで固定されており、簡単に取り外すことができます。前面には、収納されたカスタム仕様の回路を識別できるように書き込み可能なブランクラベルが付いています。なお、これらの筐体は押出成形されているため、完成品の表面にわずかな傷が付いている場合があります。

Item #ConnectorsHousing
Sizea
Internal DimensionsbAccessories (Sold Separately)
L1L2L3Slot
Width
Slot
Depth
Printed Circuit BoardsBezel
Item #
Side Clamps
EEA14Two BNC Femalec2.38"
(60.5 mm)
0.77"
(19.6 mm)
1.02"
(25.9 mm)
0.070" ± 0.005"
(1.8 mm ± 0.1 mm)
0.045"
(1.1 mm)
EEAPB1
EEAPCB1
EEARBAluminum for 1" or 1.25" Side,
Double Sided, Plastic for 1.25" Side
EEA17Two SMA Female
  • 図面をご覧になりたい場合は青いアイコン(info icon)をクリックしてください。
  • L1、L2、L3の定義については左上の図面をご覧ください。
  • コネクタのインピーダンスは75 Ωです。50 ΩのBNCコネクタに接続した場合、インピーダンスの不整合が生じ、性能が低下する可能性があります。
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
EEA14 Support Documentation
EEA14カスタムデバイス用小型筐体、BNCコネクタ、25.4 mm x 31.8 mm x 64.5 mm
¥4,126
Today
EEA17 Support Documentation
EEA17カスタムデバイス用小型筐体、SMAコネクタ、25.4 mm x 31.8 mm x 64.5 mm
¥5,304
5-8 Days

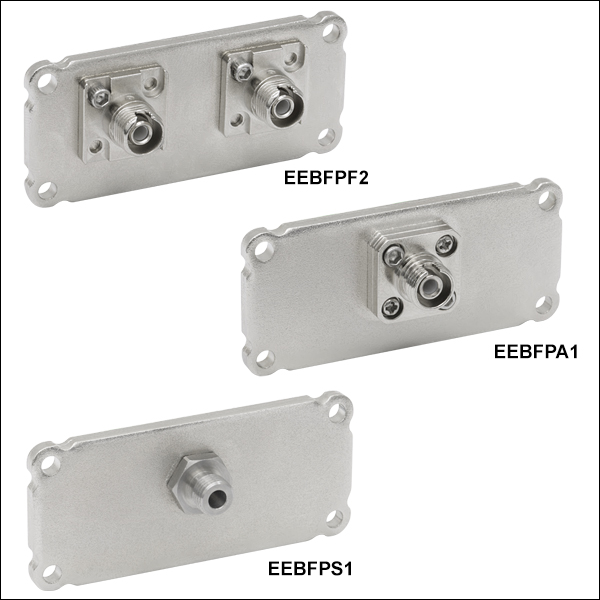

ファイバーエンドプレート

Item #Connector StyleEnd Plate DimensionsCompatible Housing
EEBFPF1FC/PC Fiber Bulkhead1.00" x 2.25"EEB3311
EEBT3311
EEB4011
EEBT4011
EEBFPF22 FC/PC Fiber Bulkheads
EEBFPA1FC/APC Fiber Bulkhead
EEBFPA22 FC/APC Fiber Bulkheads
EEBFPS1SMA Fiber Bulkhead
EEBFPS22 SMA Fiber Bulkheads
  • FC/PCFC/APCまたはSMAバルクヘッド付きのエンドプレート
  • バルクヘッド数は1つまたは2
  • 内部のコンポーネントに対応するオフセットコネクタ付き

上記の多くの筐体に対応する2.2 mmワイドキー付きFC/PC2.0 mmナローキー付きFC/APC、またはSMA905のファイバーバルクヘッド付き交換用エンドプレートもご用意しています。取付け可能な筐体については右表をご覧ください。

こちらのエンドプレートは組立て済みの状態でお送りしますが、1つまたは2つのバルクヘッドが付いています。FC/PCおよびFC/APCの場合、FCコネクタ付きのSM600ファイバを使用して635 nmで測定したときの挿入損失は<0.5 dBです。SMAのエンドプレートの場合、コア径Ø200 µmのマルチモードファイバ同士を接続したときの典型的な挿入損失は<1.5 dBです。筐体内にPCBやマウント付きファイバーカプラを収納するために、これらのエンドプレートのコネクタは中心より上側にオフセットされています。

各エンドプレートには、筐体への取り付け用に4本のネジが付属します。予備のM3なべネジ(プラス)は、上記のように25個入りパックで販売しております。このネジは、ET1を除くページ内のすべての筐体にご使用いただけます。

*注:偏波保持ファイバを使用すると、挿入損失は>1.0 dBに増加します。FC/PCアダプタの挿入損失はFC/PCコネクタを使用した場合の値です。これに対してFC/APCアダプタの挿入損失は使用するFCコネクタの種類にかかわらず維持されます。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
EEBFPF1 Support Documentation
EEBFPF1Customer Inspired! エンドプレート、カスタム電子回路筐体用、FC/PCバルクヘッド、25.4 mm x 57.2 mm
¥2,778
5-8 Days
EEBFPF2 Support Documentation
EEBFPF2Customer Inspired! エンドプレート、カスタム電子回路筐体用、FC/PCバルクヘッド2つ、25.4 mm x 57.2 mm
¥4,144
5-8 Days
EEBFPA1 Support Documentation
EEBFPA1Customer Inspired! エンドプレート、カスタム電子回路筐体用、FC/APCバルクヘッド、25.4 mm x 57.2 mm
¥3,549
5-8 Days
EEBFPA2 Support Documentation
EEBFPA2Customer Inspired! エンドプレート、カスタム電子回路筐体用、FC/APCバルクヘッド2つ、25.4 mm x 57.2 mm
¥5,617
5-8 Days
EEBFPS1 Support Documentation
EEBFPS1Customer Inspired! エンドプレート、カスタム電子回路筐体用、SMAバルクヘッド、25.4 mm x 57.2 mm
¥2,746
5-8 Days
EEBFPS2 Support Documentation
EEBFPS2Customer Inspired! エンドプレート、カスタム電子回路筐体用、SMAバルクヘッド2つ、25.4 mm x 57.2 mm
¥3,951
5-8 Days

電気コネクタ付きエンドプレート

Item #Connector
Style
End Plate
Dimensions
Compatible
Housing
EEAEPBNCFemale BNCa1.00" x 1.25"EEA11
EEA14
EEA17
EEAEPSMAFemale SMA
EEBEPBNCFemale BNCa1.00" x 2.25"EEB3311
EEB4011
EEBT3311
EEBT4011
EEBEPSMAFemale SMA
EECEPBNCFemale BNCa1.25" x 1.75"EEC3011
EEC4011
EECT3011
EECEPSMAFemale SMA
EEDEPBNCFemale BNCa1.75" x 2.25"EED3011
EED4011
EEDT4011
EEDEPSMAFemale SMA
  • これらのBNCコネクタのインピーダンスは75 Ωです。50 ΩのBNCコネクタに接続した場合、インピーダンスの不整合が生じ、性能が低下する可能性があります。
  • サイズは4種類ご用意(対応する筐体については表をご覧ください)
  • BNCまたはSMA電気コネクタ
  • #4-40皿ネジTF44038により取り付け(追加用ネジは上にてご用意)

BNCまたはSMAコネクタ付きの追加用エンドプレートは上記の多くの筐体に対応します。取付け可能な筐体については右表をご覧ください。


Click to Enlarge

エンドプレートEEBEPBNCの組立て方法

各エンドプレートには4つのØ3.2 mm貫通穴が開いています。またコネクタの種類に応じたドリル穴が予め開けられています。製品のご到着後に、右の写真のように組み立てを行う必要があります。付属するBNCまたはSMAコネクタはどちらもメス型です。コネクタの電気仕様については下の型番横の赤いアイコン()をクリックしてください。

#4-40皿頭プラスネジは、この上にて25個入りで販売しております。このネジは、ET1を除くページ内のすべての筐体にご使用いただけます。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
EEAEPBNC Support Documentation
EEAEPBNCエンドプレート、カスタム電子回路筐体用、BNCコネクタ、25.4 mm x 31.8 mm
¥1,196
5-8 Days
EEAEPSMA Support Documentation
EEAEPSMAエンドプレート、カスタム電子回路筐体用、SMAコネクタ、25.4 mm x 31.8 mm
¥1,404
5-8 Days
EEBEPBNC Support Documentation
EEBEPBNCエンドプレート、カスタム電子回路筐体用、BNCコネクタ、25.4 mm x 57.2 mm
¥1,591
5-8 Days
EEBEPSMA Support Documentation
EEBEPSMAエンドプレート、カスタム電子回路筐体用、SMAコネクタ、25.4 mm x 57.2 mm
¥1,942
5-8 Days
EECEPBNC Support Documentation
EECEPBNCエンドプレート、カスタム電子回路筐体用、BNCコネクタ、31.8 mm x 44.5 mm
¥1,732
5-8 Days
EECEPSMA Support Documentation
EECEPSMAエンドプレート、カスタム電子回路筐体用、SMAコネクタ、31.8 mm x 44.5 mm
¥2,083
5-8 Days
EEDEPBNC Support Documentation
EEDEPBNCエンドプレート、カスタム電子回路筐体用、BNCコネクタ、44.5 mm x 57.2 mm
¥1,872
5-8 Days
EEDEPSMA Support Documentation
EEDEPSMAエンドプレート、カスタム電子回路筐体用、SMAコネクタ、44.5 mm x 57.2 mm
¥2,237
5-8 Days

ブランクエンドプレート

Item #End Plate DimensionsCompatible Housings
EEAEP1.00" x 1.25"EEA11
EEA14
EEA17
EEBEP1.00" x 2.25"EEB3311
EEB4011
EEBT3311
EEBT4011
EECEP1.25" x 1.75"EEC3011
EEC4011
EECT3011
EEEEP1.25" x 3.25"EEET6011
EEDEP1.75" x 2.25"EED3011
EED4011
EEDT4011
  • 蓋として、またはカスタムエンドプレート作成用として利用
  • エンドプレートの厚さ:2.0 mm
  • #4-40皿ネジTF44038により取り付け(上にて追加用ネジをご用意)
  • 当社の6種類の筐体に対応する5サイズをご用意

追加用ブランクエンドプレートは上記の多くの筐体に対応します。取付け可能な筐体については右表をご覧ください。

エンドプレートに穴を開ける際は、ステップドリルビットのご使用をお勧めいたします。一般的なシングルサイズのドリルビットでは、プレートが変形する恐れがあります。

各エンドプレートには4つのØ3.2 mm貫通穴が開いています。#4-40皿ネジ(プラス)は、この上にて25個入りで販売しております。各エンドプレートには4つのØ3.2 mm貫通穴が開いています。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
EEAEP Support Documentation
EEAEPブランクエンドプレート、カスタムデバイス用小型筐体用、25.4 mm x 31.8 mm
¥436
5-8 Days
EEBEP Support Documentation
EEBEPブランクエンドプレート、カスタムデバイス用小型筐体用、25.4 mm x 57.2 mm
¥359
5-8 Days
EECEP Support Documentation
EECEPブランクエンドプレート、カスタムデバイス用小型筐体用、31.8 mm x 44.5 mm
¥389
5-8 Days
EEEEP Support Documentation
EEEEPブランクエンドプレート、カスタムデバイス用小型筐体用、31.8 mm x 82.6 mm
¥715
5-8 Days
EEDEP Support Documentation
EEDEPブランクエンドプレート、カスタムデバイス用小型筐体用、44.5 mm x 57.2 mm
¥430
5-8 Days

押出成形アルミニウム製筐体用ゴムベゼル


Click to Enlarge

ベゼルの寸法

Click to Enlarge

ゴムベゼルEEERBを取り付けたEEET6011

こちらのゴムベゼルは上記の長方形電子回路用筐体に取り付けます。固定後はケースとエンドプレートを摩耗から守り、ゴム無しの状態よりすべり止めとして機能します。ベゼルはエンドプレートやケース端をはさむ縁付きです。エンドプレートを筐体に取り付ける4箇所のネジがベゼルの縁にある貫通穴も通ることでベゼルが固定されます。縁のないエンドプレートの外側から被せるだけのベゼルと比べると、こちらの製品は覆う面積が小さい一方で筐体から誤って外れることも防ぎます。

ベゼルは5種類のサイズを2個1組でご用意しています。対応する製品については下表をご覧ください。

Bezel Item #Exterior DimensionsaCutout DimensionsaCompatible Housings
EEARB1.35" x 1.10" x 0.26"
(34.29 mm x 27.94 mm x 6.60 mm)
1.06" x 0.81" x 0.02"
(26.92 mm x 20.57 mm x 0.51 mm)
EEA11
EEA14
EEA17
EEBRB2.35" x 1.10" x 0.26"
(59.69 mm x 27.94 mm x 6.60 mm)
2.06" x 0.81" x 0.02"
(52.32 x 20.57 mm x 0.51 mm)
EEB3311
EEB4011
EEBT3311
EEBT4011
EECRB1.85" x 1.35" x 0.26"
(46.99 mm x 34.29 mm x 6.60 mm)
1.56" x 1.06" x 0.02"
(39.62 mm x 26.92 mm x 0.51 mm)
EEC3011
EEC4011
EECT3011
EEDRB2.35" x 1.85" x 0.26"
(59.69 mm x 46.99 mm x 6.60 mm)
2.06" x 1.56" x 0.02"
(52.32 mm x 39.62 mm x 0.51 mm)
EED3011
EED4011
EEDT4011
EEERB3.35" x 1.35" x 0.26"
(85.09 mm x 34.29 mm x 6.60 mm)
3.06" x 1.06" x 0.02"
(77.72 mm x 26.92 mm x 0.51 mm)
EEET6011
  • 長さ x 幅 x 厚さ
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
EEARB Support Documentation
EEARBゴムベゼル、EEAシリーズアルミニウム製ケース用、2個入り
¥221
5-8 Days
EEBRB Support Documentation
EEBRBゴムベゼル、EEBシリーズアルミニウム製ケース用、2個入り
¥281
5-8 Days
EECRB Support Documentation
EECRBゴムベゼル、EECシリーズアルミニウム製ケース用、2個入り
¥452
5-8 Days
EEDRB Support Documentation
EEDRBゴムベゼル、EEDシリーズアルミニウム製ケース用、2個入り
¥221
5-8 Days
EEERB Support Documentation
EEERBゴムベゼル、EEEシリーズアルミニウム製ケース用、2個入り
¥452
5-8 Days

アルミニウム製サイドクランプ


Click to Enlarge

サイドクランプECM125を使用してØ12.7 mmポストに取り付けたEEC3011

こちらのアルマイト加工のアルミニウム製クランプは、上記の長方形の電子回路用筐体を固定するのに使用します。サイズは5種類あり、それぞれ筐体の1面に適合するように設計されています。取り付け可能な筐体については下の表をご覧ください。このクランプは適合する筐体の側面にスナップ式で取り付け、側面の2 mm六角固定ネジでフレクシャーロックを締め付けます。

各クランプの底面にはM4ザグリ穴がありますが、特にECM225には3個、ECM325には5個付いています。これらのザグリ穴を用いて、クランプをØ12 mm~12.7 mm(Ø1/2インチ)ポストや、M4タップ穴のある表面に取り付けることができます。クランプは電子回路用筐体を取り付ける前にポストなどに取り付ける必要があります。筐体がクランプに固定されるとザグリ穴は使用できません。

Clamp Item #ECM100ECM125ECM175ECM225ECM325
Width1.00"1.25"1.75"2.25"3.25"
Compatible Housings
EEA11
EEA14
EEA17
EEB3311
EEB4011
EEBT3311
EEDT4011
EEA11
EEA14
EEA17
EEC3011
EEC4011
EECT3011
EEET6011
EEC3011
EEC4011
EED3011
EED4011
EECT3011
EEDT4011
EEB3311
EEB4011
EED3011
EED4011
EEBT3311
EEBT4011
EEDT4011
EEET6011
Mounting Holes
One #8 (M4) CounterboreThree #8 (M4) CounterboresFive #8 (M4) Counterbores
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
ECM100 Support Documentation
ECM100アルミニウム製サイドクランプ、カスタムデバイス用小型筐体、幅25.4 mm用
¥2,308
Today
ECM125 Support Documentation
ECM125アルミニウム製サイドクランプ、カスタムデバイス用小型筐体、幅31.8 mm用
¥2,378
5-8 Days
ECM175 Support Documentation
ECM175アルミニウム製サイドクランプ、カスタムデバイス用小型筐体、幅44.5 mm用
¥2,448
5-8 Days
ECM225 Support Documentation
ECM225アルミニウム製サイドクランプ、カスタムデバイス用小型筐体、幅57.2 mm用
¥2,518
Today
ECM325 Support Documentation
ECM325NEW!アルミニウム製サイドクランプ、カスタムデバイス用小型筐体、幅82.6 mm用
¥2,795
5-8 Days

プラスチック製クランプ、上下取付け可能


Click to Enlarge

上下取付け可能クランプEPS175を2つ使用してEED4011に取り付けたEEC3011

こちらのABS樹脂製クランプは、上記の長方形の電子回路用筐体を固定するのに使用します。クランプのサイズは3種類あり、どれも同じ幅の筐体を上下に2つ取り付けられるように設計されています。取付け可能な筐体については下の表をご覧ください。クランプは対応する筐体の側面にスナップオン式で簡単に取り付けられます。取り外すには、クランプを筐体に沿って端までスライドさせます。

クランプは2個セットで販売しております。

Clamp Item #EPS125EPS175EPS225
Width1.25"1.75"2.25"
Compatible Housings
EEA11
EEA14
EEA17
EEC3011
EEC4011
EECT3011
EEET6011
EEC3011
EEC4011
EED3011
EED4011
EECT3011
EEDT4011
EEB3311
EEB4011
EED3011
EED4011
EEBT3311
EEBT4011
EEDT4011
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
EPS125 Support Documentation
EPS125プラスチック製クランプ、上下取付け可能、幅31.8 mm用、2個セット
¥828
5-8 Days
EPS175 Support Documentation
EPS175プラスチック製クランプ、上下取付け可能、幅44.5 mm用、2個セット
¥862
5-8 Days
EPS225 Support Documentation
EPS225プラスチック製クランプ、上下取付け可能、幅57.2 mm用、2個セット
¥897
5-8 Days

プレート取付用ネジ

  • 2種類のプラスネジ
    • #4-40皿ネジ(型番TF44038)
    • M3なべネジ(型番M3BHTF25)
  • 押出成形アルミニウムケースにエンドプレートを固定
  • 25個入り

予備のプラスネジは25個入りでご用意していいます。上記のET1を除くすべての筐体に対応します。ケースの四隅の穴を使用してエンドプレートを固定するのに使用します。#4-40ネジは皿ネジで四隅に皿穴が開いているエンドプレート(ファイバーコネクタ付きのエンドプレートを除くすべてのエンドプレート)にご使用いただけます。長さ12 mmのM3ネジはなべネジで、下記のファイバーコネクタ付きのエンドプレートにご使用いただけます。

+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
TF44038 Support Documentation
TF44038ステンレススチール製#4-40皿ネジ(プラス)、長さ3/10インチ、スレッド形成ネジ、25個入り(インチ規格)
¥533
5-8 Days
+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
M3BHTF25 Support Documentation
M3BHTF25ステンレススチール製M3なべネジ(プラス)、長さ12 mm、スレッド形成ネジ、25個入り(ミリ規格)
¥1,006
5-8 Days
ログイン  |   マイアカウント  |   Contacts  |   Careers  |   個人情報保護方針  |   ホーム  |   FAQ  |   Site Index
Regional Websites:East Coast US | West Coast US | Europe | Asia | China
Copyright © 1999-2021 Thorlabs, Inc.
Sales: +81-3-6915-7701
Tech Supports: +81-3-6915-7701


High Quality Thorlabs Logo 1000px:Save this Image
