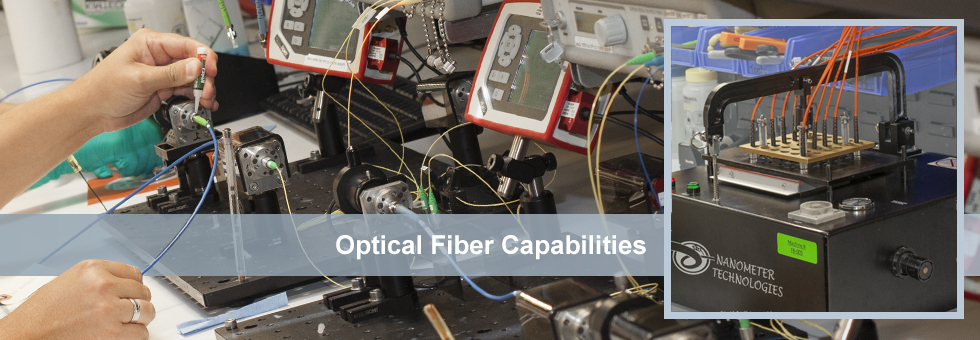

当社のファイバ部品製造能力

当社は米国ニュージャージ州ニュートンにある本社において光ファイバ、パッチケーブル、ファイバーバンドル、オプトジェネティクス用ツールほか多岐に渡る部品を製造しています。当社の最先端のファイバ製造施設では幅広いラインナップの標準品のほか、カスタム製品やOEM用の製品を取り扱っています。ファイバ線引きタワーでは石英ならびにフッ化物ファイバを生産し、ガラス加工部門ではフッ化物ガラスプリフォームを製造しています。当社の光ファイバ部門で設計、生産している製品については、上のタブをクリックしてご覧ください。また、ファイバ線引きに関する詳細はこちらからご覧いただけます。

ThorShop Prototype
Click to Enlarge

自社の機械工作室ThorShopで試作品を製作し、新しいデザインをテストすることができます。

光ファイバと光ファイバ部品の設計

主な特長

  • 様々な分野を専門とする経験豊富な設計エンジニア
  • フッ化物ガラスの生産、研究、開発を専門とする材料科学者
  • ファイバ線引きタワーならびにThorShopのフル活用
  • ユニークな光ファイバや部品の設計ができるカスタム設計技術

当社の光ファイバ設計エンジニアチームは、機械設計ならびに光学設計の経験と光ファイバの知識を組み合わせることにより、様々な用途に向けた革新的な光ファイバ製品を生み出しています。当社ではフッ化物ガラス専門の科学者が設計・製造したプリフォームを線引きし、フッ化物ファイバに加工しています。この幅広い知識がベースにあることにより高品質な部品が確実に生産でき、それによって特殊光ファイバ業界における当社のリーディングカンパニとしての地位も支えられています。

「原案」が提示されると、設計エンジニアチームは製造エンジニアチームと共同して設計に取り組みます。アイデアは十分に検討され、設計作業を始める前から潜在する懸案事項に対処します。設計が最終決定されると、エンジニアはSolidWorksを使用して機械部品や設計の3Dモデルを製作し、Zemaxを使用して光学素子を評価します。チームは当社のファイバ線引きタワーならびに機械工作室ThorShopを自由に使用できますが、それらは設計技能の向上に役立っています。 これらの手順により、新製品がいち早くお客様に届くようにしています。

専門的な光ファイバの製造

主な特長

  • 石英ならびにフッ化物ガラスファイバを専門に製造(その他の材質についてはご要望に応じ製造可能)
  • 透過帯域: UV~中赤外域(200 nm~5.5 μm)
  • 開口数:0.10~0.48
  • ファイバーコア径: 2 µm(シングルモード)~1500 µm(マルチモード)
  • アクティブフッ化物ファイバとしては、様々なコア・クラッドサイズに、エルビウム、ツリウム、ホルミウムなどのドープが可能
  • アクリルや光学ポリマなどの材質にはUVコーティングが可能
  • テフゼル製またはナイロン製緩衝材の射出成型
  • 製造のセットアップとスケジュールについては柔軟に対応できるため、試作品製造から大量生産まで対応可能
  • すべての種類のファイバについて引っ張り試験、プルーフテスト、静疲労試験、動疲労試験を実施
  • 損失、損失スペクトル、曲げ損失、開口数の試験は当社の計測室にて実施
  • 垂直統合工程によりファイバ製品の製造を行っているので、フルサービスのご提供が可能

ITAR準拠の当社ファイバ線引き施設は米国ニュージャージ州ニュートンの本社にあり、様々な用途に応じた光ファイバを製造しています。この施設では豊富なラインナップの標準品の製造に加え、線引きタワーの構成と線引きスケジュールの柔軟な設定を必要とするカスタム仕様のファイバも製造可能です。当社のエンジニアリングチームは研究用、産業用、政府機関用にファイバの設計・製造を行ってきた経験があります。

ここで線引きされたファイバは、素線やコネクタ付きのパッチケーブルとしてご提供したり、または当社のフォトニクス製品に組み込まれた形でご提供しております。ファイバは世界中に提供され、オプトジェネティクスからテレコミュニケーションまで様々な用途で使用されています。

当社での線引き工程に関する詳細は光ファイバの製造方法のページをご覧ください。

光ファイバーパッチケーブルとバンドル

主な特長

  • 自動研磨機によりコネクタの種類にかかわらず再現性の高い高品質研磨を実現
  • すべてのケーブルがIEC-61300-3-35規格に準じるようJDSUビジョンスコープを使用
    • コアサイズ≤Ø200 µmのケーブル:400倍率
    • コアサイズ≤Ø400 µmのケーブル:80倍率
  • 干渉計による研磨手順の検証と端面形状の確認
  • Centrocファイバ素子チューナによりフェルール内のコアの偏心を測定
  • Centrocチューナと干渉計によりマスターケーブルの生産が可能
  • 偏波保持ファイバーパッチケーブルの動作波長範囲内での光学アライメント
  • カニューラ生産用自動クリーバで再現性のある高品質なクリーブを実現
  • 遠心分離機でエポキシ樹脂の気泡を除去

当社ではエンジニアと技術者40名で構成されるチームがファイバ製品のすべての組み立てとテストを行っています。当社の製造・試験設備は予防保全を行っており、生産が中断する可能性が大幅に低くなります。すべての製品は組み立て工程中ならびに最終検査において品質チェックを受けていますので、問題があった場合はすぐに対処でき、組み立て完了後の不適合品が少なくて済みます。

光ファイバーカプラと波長分割多重(WDM)カプラ

主な特長

  • 広帯域用と狭帯域用をご用意
  • カスタム波長域:400~2300 nm
  • インプロセス性能分析
  • 部品のラベル付け用レーザ刻印ステーション
  • 各部品に製品データシートが付属
  • 偏波保持ファイバでのご提供も可能
  • IEC品質規格を満たすコネクタ

当社のモントリオールの施設では、2x2、1x2および1x4の構成のファイバーカプラ波長分割多重(WDM)カプラを製造しています。当社では様々な波長と分岐比のカプラをご用意しておりますが、効率的な工程には自由度もあり、カスタム仕様の部品もご要望に応じて製造可能です。カスタム仕様の部品については、波長範囲400~2300 nmのシングルモードまたはマルチモードの製品をご提供できます。カスタム仕様のパッケージやラベルにも対応いたします。ダブルクラッドファイバを用いて部品を製造することも可能で、マルチモードの励起光源でシングルモードの信号を増幅するといった用途にもご使用いただけます。 当社の標準品ならびにカスタム品にはすべてシリアル番号が付いており、個々の性能をご確認いただける製品データシートが付属します。データシートを作成するときは、通常、溶融ファイバ部品の試験を室温においてコネクタ無しで行っています。ご要望により、性能仕様を追加して記載することも可能です。右の動画では、当社のファイバ製造の熟練技術者がこれらの製品を製造する工程をご紹介しています。

ファイバ部品

主な特長

  • 表面品質測定用にレチクル付き顕微鏡を使用
  • アライメントならびにビーム品質のテスト用にビームプロファイラを使用
  • 出力パワーモニタ用ならびに長時間での安定性確認用にパワーメータを使用
  • 偏光子ならびにファイバーアイソレータをそれぞれの動作波長範囲用に光学アライメント
  • 製造セル内の小さな機械工作室でカスタム製造が可能
  • ThorShop(自社の機械工作室)を利用

当社のアセンブリチームはFiberBench製品のようなファイバ用機械部品の組み立てと、すべての光学素子のアライメントを行います。偏光子やファイバーアイソレータはそれぞれの設計波長範囲用に光学アライメントされます。製品は高品質な完成品に仕上がるよう、組立工程を通して検査されています。

量産および特注等のOEM対応

主な特長

  • パッチケーブル
    • フォトニクス業界で最大の品揃えのシングルモードおよびマルチモードファイバ
    • 石英ならびにフッ化物ファイバは米国ニュージャージ州ニュートンにて製造
    • 様々なコネクタの種類をご用意
    • 複数のチューブサイズ、材質、色をご用意
    • コネクタは反射防止、部分反射、または全反射コーティング付き
    • 真空対応ケーブル
  • ファイバーバンドル
    • ファイバを円形または線形状に配列
    • 分岐なし、またはファンアウト形状
    • ランダムまたはマッピング配列のファイバ構成
    • ステンレススチール製チューブや高出力光の操作が可能な医療用もご用意
  • オプトジェネティクス部品
    • カスタム仕様のフェルールならびにファイバの付いたカニューラ
    • 軽量ならびにロータリージョイント付きパッチケーブル
    • オプトジェネティクス用に設計したファイバーバンドル
  • その他のファイバ部品
    • カスタム仕様の波長やコネクタ付きの光カプラならびにWDM
    • カスタム仕様の波長、ピグテール、またはコネクタ付きのグレーテッドインデックス(GRIN)レンズ
    • カスタム仕様のピグテール付きレーザ
    • FiberBenchのカスタム構成

当社は業界をリードするファイバ、コネクタならびにチューブ製品と、専門の製造セル、小注文に対する短いターンアラウンドタイム、そして組み込み用(OEM用)製品の確かな品質、一貫性の供給体制により、量産品や特注品等のOEM用途に対応いたします。当社の生産担当者は、80年以上に及ぶ経験から、特定の用途の条件に合うように容易に標準品に変更を加えたり、カスタム製品を設計・製造したりすることが可能です。量産および特注等のOEM対応に関するご質問、お見積りについては当社までご連絡ください。

Patch Cable Manufacturing Cell
Click to Enlarge

米国ニュージャージ州Newton工場におけるカスタムパッチケーブルの製造現場

カスタムパッチケーブル

当社のCustom Patch Cable Configuratorをご使用になると、素早く簡単にカスタム仕様のケーブルが構築可能です。このツールは初めてカスタム仕様のケーブルをご購入するお客様にとって便利なだけでなく、慣れた方にとっても素早くご注文ができるよう設計されています。項目を選択されるとケーブルが写真でご覧になれます。 ご希望の選択肢がない場合には当社までご連絡ください。

カスタムバンドル

当社では、カスタム仕様の分岐無し、ならびにファンアウトファイバーバンドルを、ランダムまたはマッピング配列でご提供しております。表に記載されていない性能のバンドルをご希望の場合にも当社にお気軽にお問い合わせください。お客様の用途に応じたファイバーバンドルが製造可能か、確認をさせていただきます。カスタムバンドルのお見積りをご希望の場合には、ご希望のバンドルの配列を絵や図面などでお送りください。詳細については「カスタムバンドル」タブ(こちらまたは標準品のファイバーバンドルの製品ページ)をご覧ください。

オプトジェネティクス

当社のオプトジェネティクスの部品にはカスタムカニューラ、ロータリージョイント付き軽量パッチケーブル、ならびにオプトジェネティクス用に設計されたファイバーバンドルなどがあります。当社のカニューラは、コア・クラッドの同心度を高い精度で制御できる自社工場で線引きされたファイバを使用しており、制御された機械研磨工程により仕上げています。

組み込み用(OEM用)製品について

当社ではカスタム光ファイバ製造能力を有しており、さらにファイバーチームが組み込み用(OEM用)製品をご希望のお客様に対し、独自サービスをご提供しております。エンジニアチームは製造工程に入る前に、製品が特定のニーズに合致することを確実にするために、テストや評価用のサンプルを作成することも可能です(詳細は当社までお問い合わせください)。特殊な試験要件を満たし、適合証明書などの書類の提供も可能です。次回以降の発注を容易にするため、カスタム品の型番も作成可能です。定期的なスケジュールで製品を発送する一括発注も承ります。
