電磁波遮蔽用銅製メッシュ

Shields from Electromagnetic Interference and Electrostatic Fields
Protect Sensitive Setups and Electronic Equipment
Easily Cut and Molded Into Shape

PSY406

Related Items

Conductive Adhesives

Imaging Systems Overview

Conductive Window

Customizable Benchtop Enclosures

Please Wait

概要
Feedback

Click to Enlarge

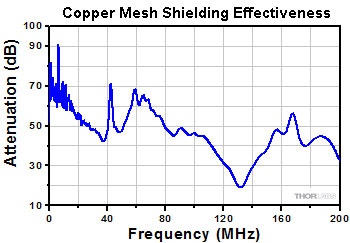

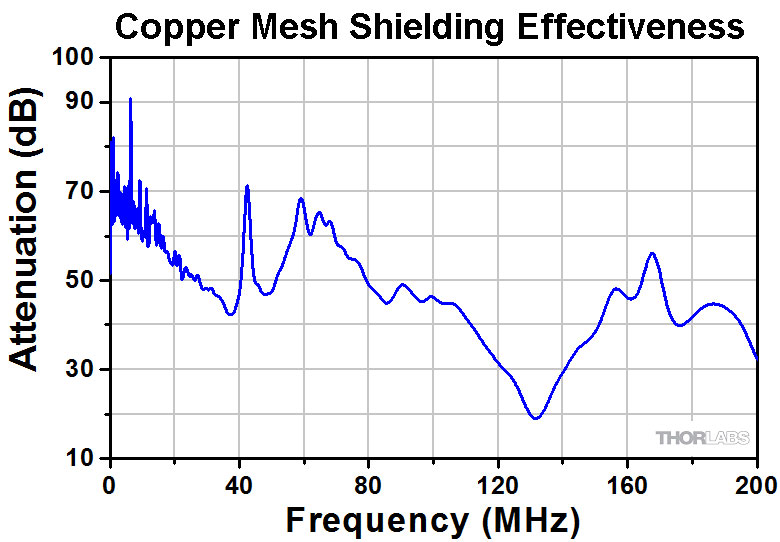

生データはこちらからダウンロードしていただけます。

Specifications
Typical Shielding Properties
Attenuation at 10 MHz	57 dB
Physical Properties
Wire Diameter	0.25 mm (0.01")
Mesh Width	1.22 m (48")
Roll Length	1.22 m (48")
Mesh Density	16 Strands/Inch

特長

実験環境を電磁波から防御
独自のファラデーエンクロージャの構築が可能
シートのサイズは1.22 m x 1.22 m
はさみで使いやすい大きさにカットすることが可能
カスタム仕様での長さや厚さをご希望の場合は当社にご相談ください。
ケーブルポートキットもご用意

電気生理学や周囲の環境に敏感な用途の場合、この平織の銅製メッシュをファラデーケージの構築に使用すれば、静電界や高周波の電磁波(例えば、AM/FMラジオ波、CRT オシロスコープ、蛍光灯)などによる外部干渉の影響を最小限に抑えることができます。

Ø0.25 mmの銅線が1.4 mm間隔でメッシュ状に加工されており、優れた熱および電気伝導性、高い通気性を有しているため、ファラデーエンクロージャの構築やRFIスクリーニングの用途に適しています。容易にはんだ付けができ、簡単に曲げられます。また、はさみでお好みの大きさにカットできます。

Posted Comments:

Chris Rogers (posted 2022-10-21 17:47:58.11)

Do you ship to Canada? What is the cost? We use copper mesh in one of our experiments (since it won't react with 6 M HCl) and I am having trouble finding a supplier. Thank you for any info you can provide. Chris

DJayasuriya (posted 2022-10-25 05:57:39.0)

Thank you for your inquiry. Yes we do ship to Canada. We have got in touch with you directly.

Alessandro Giussani (posted 2022-04-21 12:41:10.79)

I need to connect a shielded cable with a Deutsch (Military) connector housing. We would need a "tube", it will be placed inside the booth.

cwright (posted 2022-04-22 07:01:47.0)

Response from Charles at Thorlabs: Hello and thank you for your query. You can use PSY405 cable port kit to allow entry of the cable but unfortunately we do not have anything designed specifically for such connectors. We will reach out to discuss your application and see if there is anything else in our range which may help.

電磁波遮蔽用銅製メッシュ

ケーブルポートキット

ズーム

Click to Enlarge

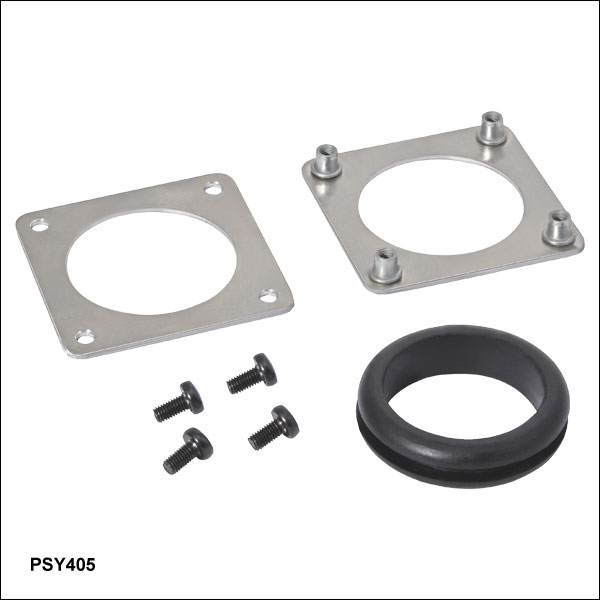

銅製メッシュシートに取り付けられたケーブルポートPSY405

ケーブルポートキットPSY405を使用して銅製メッシュにポートを追加し、電気ケーブルや光ファイバの配線をシンプルにすることができます。 1つのキットで、開口部がØ44.4 mmのポートが作製できます。

ケーブルポートを作製するには、プレート1組をエンクロージャの銅メッシュのいずれかの側面にとりつけて、ボルトで固定します。次に鋭利なカッターナイフまたはメスなどを使って、中心の開口部からメッシュを切り取ります。最後に付属の保護用ゴムリングを穴にはめます。このキットには詳しい作業マニュアルが付属します。
