構造解析のための2次元、3次元イメージング

当社では光コヒーレンストモグラフィ(OCT)イメージングモジュールをカスタマイズし、複合上位システムに統合する技術サービスをご提供しています。これらのシステムと部品は、ドイツのリューベックと、米国ニュージャージー州のニュートンにある工場で製造しています。お客様のニーズにあったカスタマイズを一緒に検討させていただくのを楽しみにしています。

このページでは、お客様のご要望に応じたカスタマイズOCTシステムをご提供するために、当社が培ってきた技術的背景をご説明しています。経験豊富なエンジニアリングチームにより開発された独自の精密なエンジニアリング工程を用い、ご要望への対応がなされていることを確認していきます。この工程は、「エンジニアリング工程」タブでご覧いただけます。「テクノロジ」タブでは、OCT技術の長所と短所をご覧いただけます。また、「プロジェクト実績」タブでは、当社が設計・製造に成功したOCTシステムが様々な分野で使用されていることをご確認いただけます。「専門知識」タブでは、当社のエンジニアリングチームと、会社全体の情報をご覧いただけます。

プロジェクトの評価

先進的なイメージング技術を、複合システムにうまく統合するためには、部品開発だけではなく、多くの要素を検討する必要があります。

上位システムの環境や用途の範囲内で、イメージング技術に最も適したパラメータを選択
専門のエンジニアリングチームは、上位システムの開発チームと緊密に連携
上位システムへ完全に統合するための特定の部品をカスタマイズ
信頼性のある製造工程により、高品質な部品を適時納入

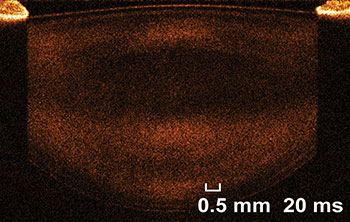

光源の波長が1070 nmのOCTシステムを用いて撮像した健康なヒトの眼の水晶体

高感度OCTシステムを用いて撮像した水中のコンタクトレンズ

光源の波長が1070 nmのOCTシステムを用いて撮像した眼の前房

2 µmの軸方向高分解能で撮像したラミネート箔

光コヒーレンストモグラフィ(OCT)

光コヒーレンストモグラフィ(OCT)は、試料表面の微細構造がつくる各層からの後方散乱光を解析して、高分解能な断面画像をつくるイメージング技術です。この低コヒーレンスな干渉法は、一般的に、空間分解能が1 µm〜15 µmとなる近赤外光を用います。これは、市販の超音波測定に比べ、1～2桁も高い分解能です。ビデオフレームレートでリアルタイムに体積データを生成できます。

OCTは一般に生体組織のin vivoな解析に用いられますが、材料の非破壊検査のような他分野でも使われるようになっています。 OCTはこれまでにない高精度で信頼性の高い技術なので、最近では医用イメージングシステムとして頻繁に使われています。

ドイツのリューベックにあるOCTグループはスペクトルドメインOCTエンジンの開発を専門としています。また、ニュージャージ州ニュートンのOCTグループは、波長掃引OCT用の部品とシステムを専門に研究しています。ここでは、100 nm以上に渡り縦シングルモードでモードホップフリーな波長掃引が可能な新しいMEMSチューナブルVCSEL波長掃引レーザ光源も研究しています。

OCT イメージングプロジェクト実績

医療・バイオ分野

細胞イメージング
脳活動計測
組織性状診断
血管中の血流イメージング
眼科学

製造

生体膜検査
多層構造の厚さ解析
塗装解析
小粒子の検出
製造工程の制御

カスタマイズの程度はシステムにより異なりますが、様々な分野で、幅広い用途にお使いいただけるOCTイメージングシステムをご提供してきました。この分野で稼働している何百ものOCTシステムの設計・製造実績に基づいて、お客様の用途に合ったご提案をすることができます。

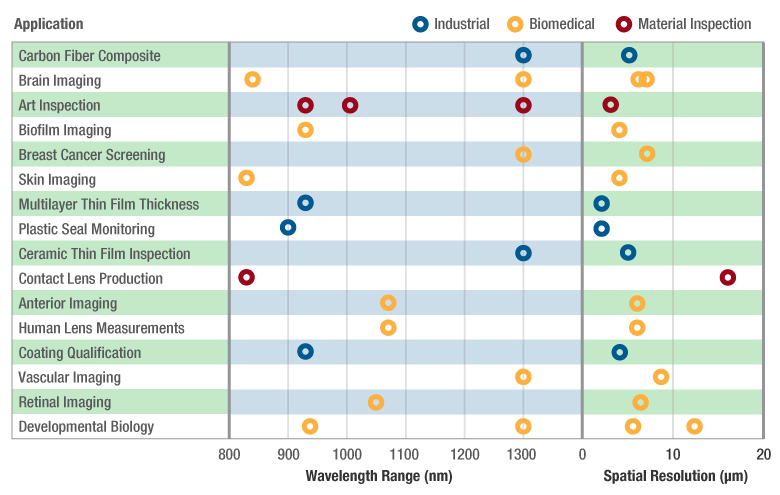

Implemented OCT Projects

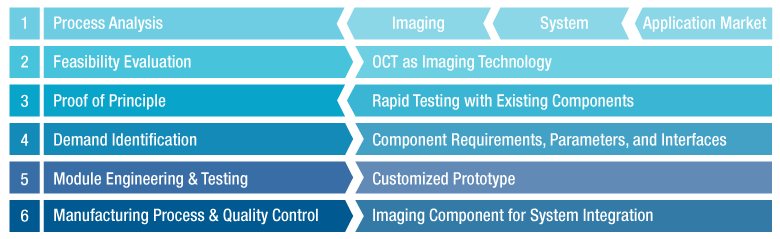

エンジニアリング工程

開発プロセスの各ステージでお客様としっかりと連携することで、特有のご要望にお応えできる最終設計をいたします。

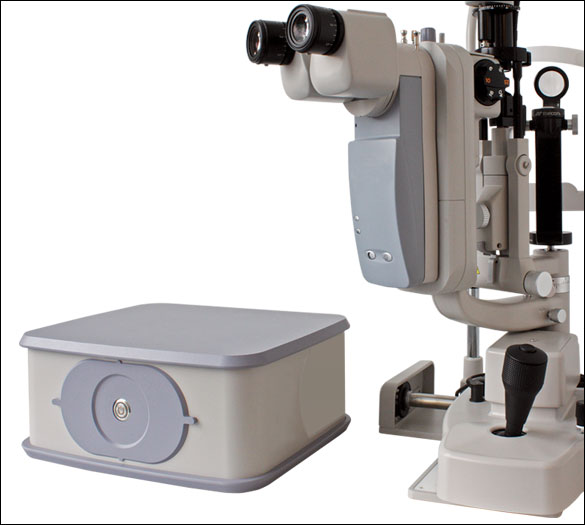

光源、分光器、デジタルとアナログエレクトロニクス、走査駆動部で構成されたモジュール式OCTイメージングシステム

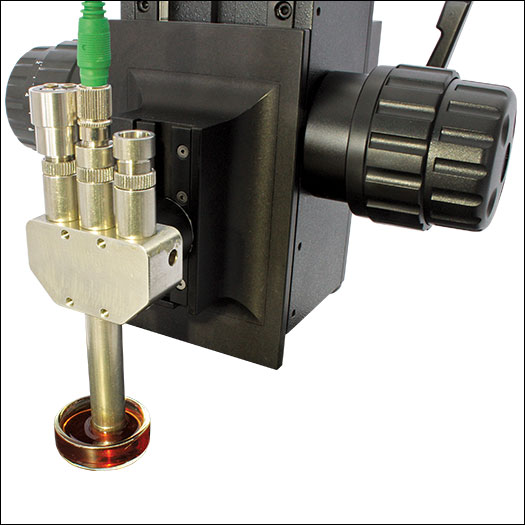

特注プローブ、またはサンプルヘッドのモジュールにより、液体中でのイメージングが可能

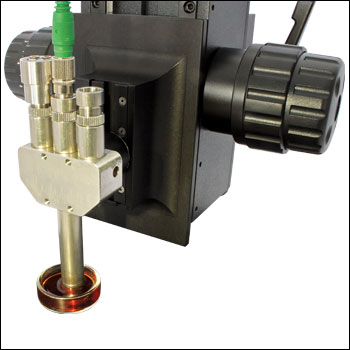

特注OCTプローブ、またはサンプルヘッドにより、ボトル中の液体イメージングが可能

フォトニクス産業での経験

当社は、光学部品から先進的なイメージングシステムまで幅広い製品の開発と製造を手がけるフォトニクス業界のリーディングカンパニーです。

科学者、エンジニア、技巧士からなる学際的なチーム

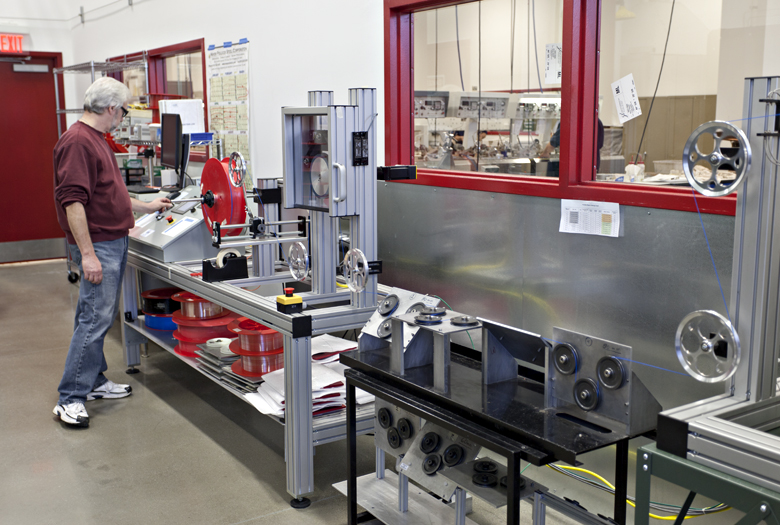

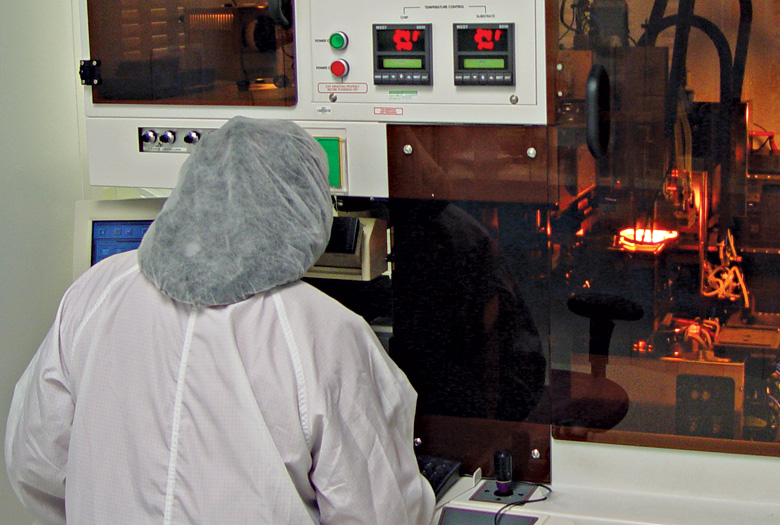

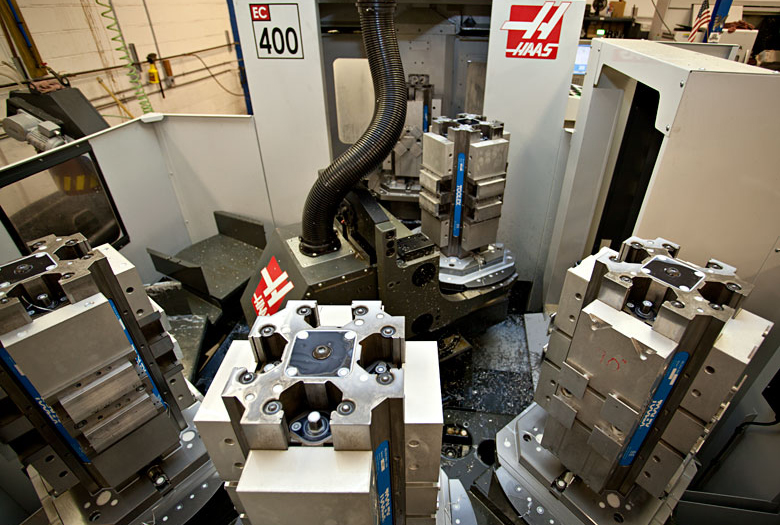

広範囲の製品のハイテク製造施設

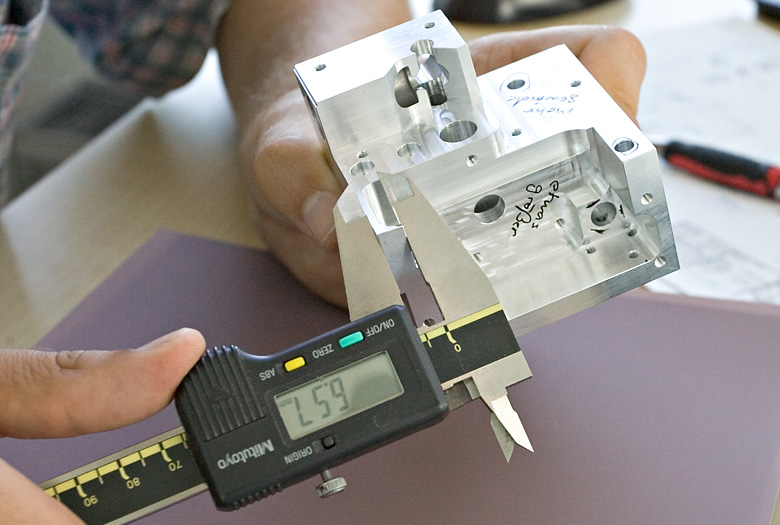

オプトメカニクス
オプトエレクトロニクス

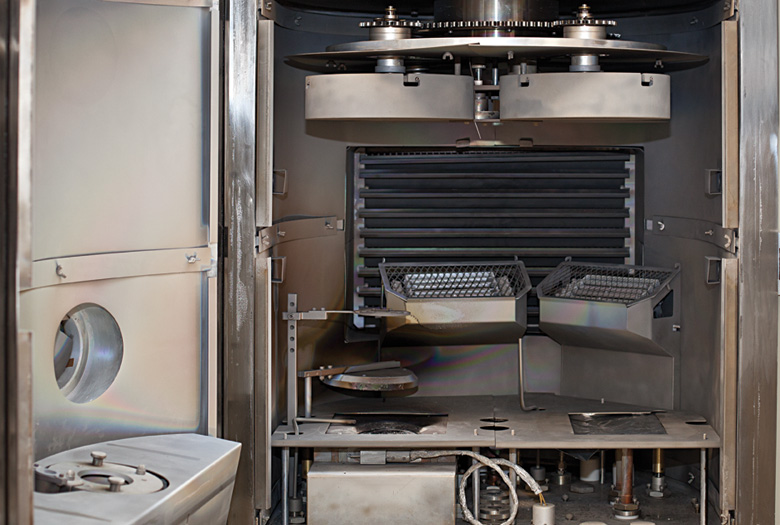

光学コーティング
半導体ウェハ

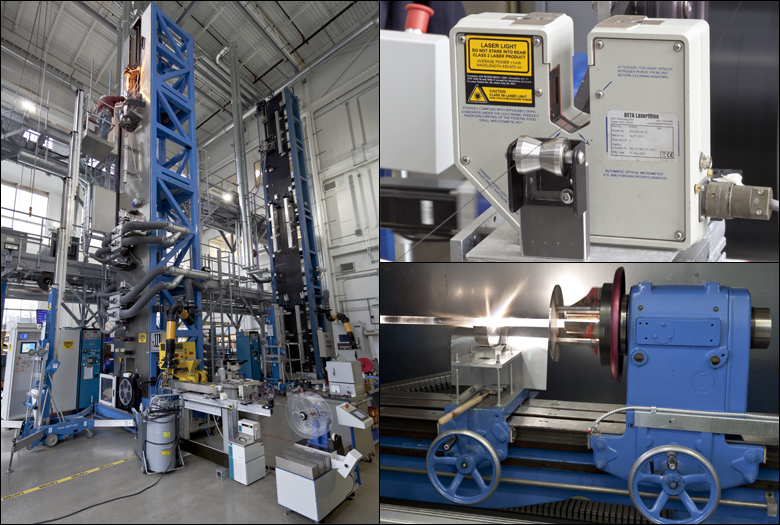

光ファイバ

世界中のフォトニクス研究所と緊密に連携

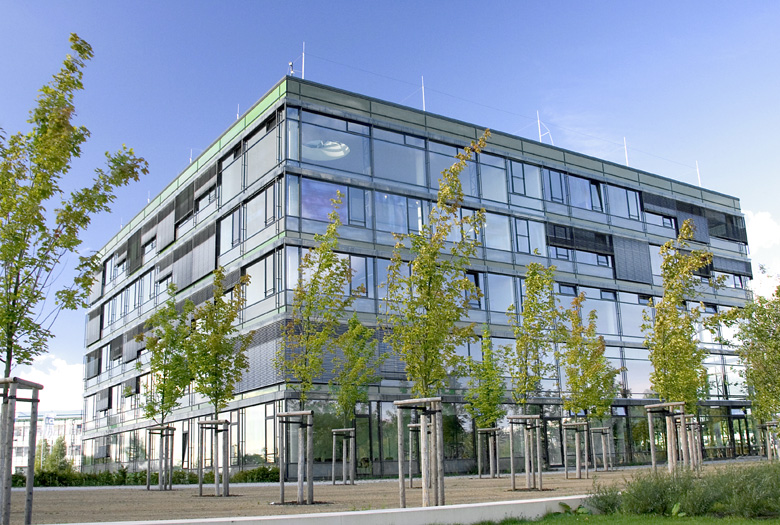

ニュージャージー州ニュートンとドイツのリューベリックにあるOCTグループは、OCTの技術と用途の分野で10年以上の経験がある科学者とエンジニアで構成されております。彼らは、お客様のシステムに合った光学イメージング用部品を開発するスキルを持っています。

経験豊かなチーム

10年以上にわたってOCTイメージング技術に貢献
当社が開発と製造する豊富なOCT用部品
設計、製造に成功し、実際に使われている数百におよぶOCTシステム
当社のOCTシステムと部品を使った研究成果が、論文審査のある学術専門誌で20本以上の採択実績

能力

フォトニクス技術の幅広い知識
垂直統合された製造施設
10年以上におよぶOCTの開発経験
OCTシステム、部品、組立部品のラインナップ
エンジニアリング、カスタマイズ、製造の経験

Posted Comments:

Jaeyoung Kim (posted 2025-04-02 12:26:14.42)

I hope this message finds you well. We currently own a Thorlabs OCT system (model VEG220C1(/M)), and we are interested in developing a custom handheld-type endoscopy compatible with this system. Attached is an example image of the handheld OCT endoscope we would like to achieve. Could you please let us know if Thorlabs can provide custom fabrication or modification services to produce a similar handheld OCT endoscopy device compatible with our VEG220C1(/M) system? Additionally, we would appreciate your guidance regarding the feasibility, approximate timelines, and any required technical specifications or steps to initiate this process. Thank you for your assistance. We look forward to your response.

sung bae Kim (posted 2024-04-17 13:31:20.637)

I would like to inquire about your OCT system. As a non-clinical research institute in Korea, we are conducting testing for the development of medical devices and drugs. We would like to set up a test using your OCT system. We would like to perform 3D image test analysis for mouse and rat ophthalmology, brain activation, tissue characterization, live blood flow imaging, and biodegradable drugs on the skin and subcutaneously. We would like to find the optimal conditions for testing using your OCT equipment. I would appreciate it if you could suggest the specifications and options of the OCT equipment to me.

Jiajie Ji (posted 2021-01-14 03:56:58.0)

Hi, We are developing an OCT system for laser welding monitoring. What we are proposed to do is integrate OCT beam into a current laser welding system and a 3d-galvanometer system. If possible, can I know the approximate price to customize an OCT system?

YLohia (posted 2021-01-22 02:08:37.0)

Hello, thank you for contacting Thorlabs. Custom OCT systems can be requested by filling out this form: https://www.thorlabs.com/contactdemo.cfm?formtype=contact. We have reached out to you directly to discuss further.

Ali Alavi (posted 2019-10-19 08:23:37.623)

I would like to know about your PS-OCT system, its capabilities and components and design base. Also if you supply parts in case of fault in system. How is your diagnostic process and also if you provide warranty.

dpossin (posted 2019-10-24 10:03:55.0)

Dear Customer, Thank you for your feedback. You can find most details regarding our PS-OCT system on our website: https://www.thorlabs.com/newgrouppage9.cfm?objectgroup_id=12543. Under PS-OCT Tutorial you can find the design and how we calculate which signal. In case of a fault of the system it can also be shipped back to our facility and repaired. You will always have free access to our OCT Tech Support Team. All of our OCT systems come with a 1 year warranty.

sairam_iyer (posted 2017-09-29 17:41:51.517)

I would like to find out more about this product's application to our work. It's mainly to do with material inspection. Can you please contact me on the email provided? I might also be interested in a demo. Thanks Sairam

tfrisch (posted 2017-10-02 06:40:22.0)

Hello, thank you for contacting Thorlabs. We will contact you directly to discuss your application.

sharko_alena (posted 2017-09-21 09:32:12.623)

Hello! I am writing to you from Russia from Krasnogorsk. Our company “Krasnogorsk factory” makes optical systems for various applications including for medicine. At present we have started the development of an optical tomograph for scanning the retina of the eye. For this work, we need the OKT block with the following characteristics: - The central wavelength is 1 μm; - the width of the spectrum at half the maximum (FWHM) - not less than 50 nm; - speed of image acquisition - not less than 50 000 A-scans / sec; - The time of 3D scanning with the size of the scan zone 6x6 mm - no more than 0.75 seconds; - depth of scanning - not less than 3 mm. Please tell me if you could develop such a system for us. In the case of a positive answer, tell me how much it will cost and what term of production. We plan to sell the product to 100 pieces per year. Ready to cooperate. Looking forward to your answer. Best regards, Project Manager Elena Sharko

tfrisch (posted 2017-09-21 09:18:47.0)

Hello, thank you for contacting Thorlabs. I will have a member of our OEM team reach out to you about the details of your application.

asroy27 (posted 2017-03-02 23:28:53.447)

Hello, Does Thorlabs have any OCT model with Polarization detection capabilities for human eye use? Thank you ASR

tfrisch (posted 2017-03-13 01:16:05.0)

Hello, thank you for contacting Thorlabs. We will reach out to you directly about the necessary certification for medical applications.

p.jansz (posted 2016-05-31 09:55:25.19)

Our Edith Cowan university imaging research team are very interested in acquiring a modular OCT system for imaging biological and NDT applications. What range of products do you have and their cost as applicable to a tertiary institute of learning. I look forward to your reply Dr Paul V Jansz

besembeson (posted 2016-06-02 01:28:22.0)

Response from Bweh at Thorlabs USA: We have a wide variety of complete systems and various modules for OCT systems. Our OCT specialists will contact you to further evaluate your needs.

laser (posted 2014-02-23 23:27:01.493)

Dear OCT staffs of Thorlabs My name is Jong Hoon Lee working at Laser Application Center of Kyungpook National University in South Korea I have been to Thorlab Booth in the SPIE 2014 San Francisco (BIOS & Photonic West) and asking about new OCT System with 1um Swept Source. I heard that your new OCT system employing 1um Swept Source is almost completed so I asked your release schedules of new OCT System, or OEM Ordering of new OCT system with 1um Swept Source. Please check my visiting in the thorlab Booth. Sincerely Yours Jong Hoon Lee from South Korea

jlow (posted 2014-03-06 04:11:12.0)

Response from Jeremy at Thorlabs: We will contact you directly about this.

rty.olmstead (posted 2014-02-18 20:51:13.743)

I am working on a proposal where I want to integrate an OCT into an off the shelf 3D scanner system. The system consist of a Galilean telescope (2.8x Mag 7.15mm input aperture), a scanner head (20mm input aperture) and a f-theta lens with a focal length of 80mm. Ball park, I want to know how much money to set aside in the proposal for an OCT development to support this type of system. Regards, Ty Olmstead (321) 277-7725

cdaly (posted 2014-02-25 05:47:35.0)

Response from Chris at Thorlabs: Thank you for your inquiry. My colleague Michael Leitner has asked that you please contact him directly in regards to your request. I have send you his contact information directly.
