ファイバーフェルール、ステンレス製ならびにセラミック製

概要
Feedback
OGセレクションガイド

Fiber Connector Selection Guide
Single Mode	Multimode
FC/PC FC/APC ST/PC LC/PC SC/PC	FC/PC (SS Ferrule) FC/PC (Ceramic Ferrule) FC/APC SMA905 ST/PC SC/PC
Bare Ferrules
Bare Fiber Terminator

MM Fiber Connectorized with a Ceramic Ferrule Mated with our Fiber Optic Cannula with a Mating Sleeve

Click to Enlarge

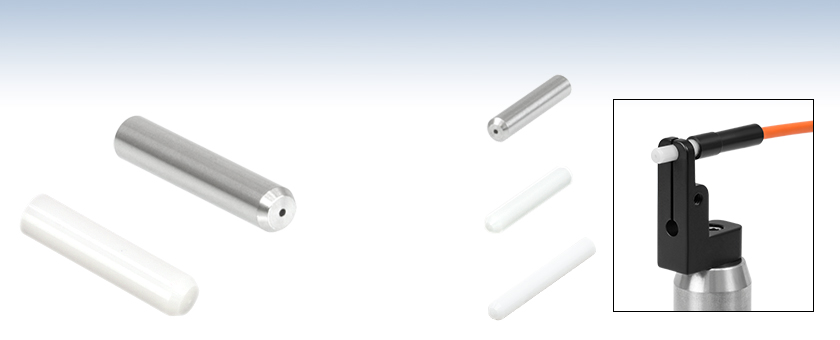

セラミック製フェルールCF230-10が付いたマルチモードファイバFT200EMT(当社のオプトジェネティクスパッチケーブルM81L01としてお買い求めいただけます)。

Ceramic and Stainless Steel Ferrule Comparison

Click to Enlarge
ステンレス製およびセラミック製フェルールの断面はそれぞれ異なります。各フェルールは外径や穴のサイズ、長さによって分類されます。

特長

Ø1.25 mmまたはØ2.5 mmの、セラミック製またはステンレス製フェルール
シングルモードまたはマルチモードファイバ用に様々な内孔サイズをご用意
- 内孔径Ø126 µm～Ø440 µmのセラミック製フェルール
- 内孔径Ø127 µm～Ø440 µmのステンレス製フェルール
カスタム仕様のフェルール長さや内孔サイズについては当社までお問い合わせください。

当社はピグテール付きファイバーパッチケーブルなどの作製用途向けに、Ø1.25 mmおよびØ2.5 mmのステンレススチール製またはセラミック(ジルコニア)製ファイバーフェルールをご用意しております。Ø1.25 mmのLCサイズのフェルールは多くのLC/PCコネクタおよび当社の割スリーブADAL1やインターコネクタADAL3に対応しており、標準的なØ2.5 mm FCフェルールのサイズは多くのFC/PC、SC/PC、ST^®/PCコネクタおよび当社の割スリーブADAF1やインターコネクタADAF2に対応しております。オプトジェネティクス用途では、ステンレスフェルールのほうが良好なインプラントを行っていただけますが、セラミックフェルールは非磁性なので、磁場に敏感な用途でのご使用に適しています。

フェルールは10個入りで販売しており、シングルモードファイバ、マルチモードファイバ用に数種類の異なる内孔径をご用意しております(下の表に掲載)。当社のすべてのフェルールの端面にはPC研磨が施されており、APC研磨には適しておりません。

当社ではオプトジェネティクス用途の端面研磨を施したマルチモードファイバーパッチケーブル、および対応するインプラント用光ファイバーカニューラも標準品として取り揃えております。

Ferrule Selection Guide
Item # Prefix^a	Diameter^b	Length^b	Material^b	Available Bore Sizes^b	Compatible Mating Sleeves
SFLC	1.25 mm (LC)^c	6.4 mm	Stainless Steel	Ø127 - Ø440 µm	ADAL1 ADAL3
CFLC		6.4 mm	Ceramic	Ø126 - Ø440 µm
CFX		10.5 mm	Ceramic	Ø126 - Ø440 µm
SF	2.5 mm (FC)^d	12.7 mm	Stainless Steel	Ø230 - Ø440 µm	ADAF1 ADAF2
CF	2.5 mm (FC)^d	10.5 mm	Ceramic	Ø126 - Ø440 µm	ADAF1 ADAF2

リンクをクリックすると各シリーズの製品詳細をご覧いただけます。

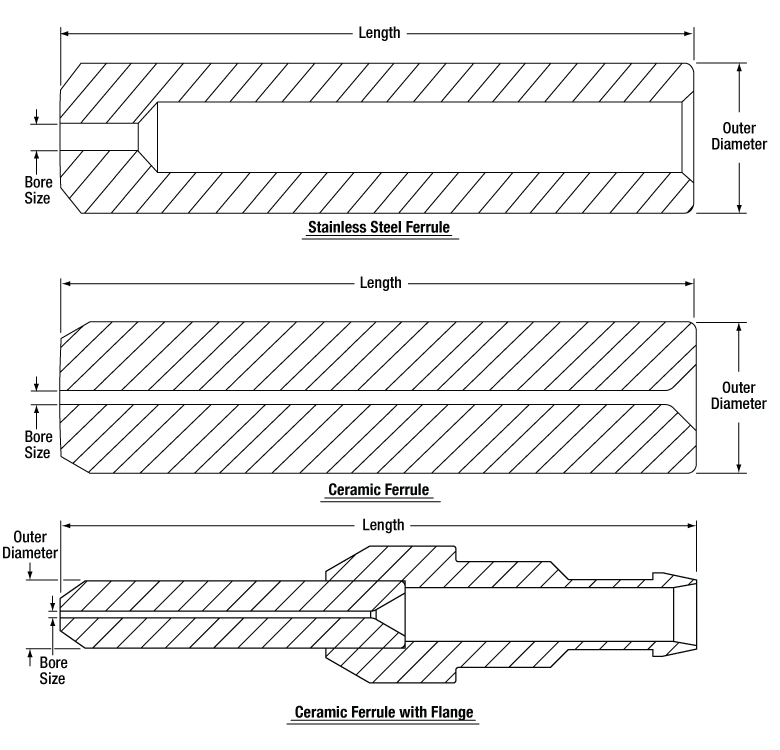

フェルールおよび内孔の各寸法については右図をご参照ください。
フェルールSFLC、CFLC、CFXの各シリーズはLC/PCコネクタ付きファイバに対応します。
フェルールSFおよびCFシリーズはFC/PC、ST^®/PC、SC/PCコネクタ付きファイバに対応します。

Posted Comments:

Rebecca Brown (posted 2020-05-25 01:16:42.767)

Hi there, I am looking to purchase some custom stainless steel ferrules. 10.5mm long (or the closest standard size in stainless steel to this) 550um bore Could I please get an indication of time and cost for these parts? They would be delivered to Sydney, Australia. Thanks, Rebecca

YLohia (posted 2020-05-26 11:07:01.0)

Hello Rebecca, thank you for contacting Thorlabs. Custom ferrules can be requested by emailing our Tech Support team at techsupport@thorlabs.com.

chiwon.lee (posted 2017-01-25 06:55:25.973)

Hello, I'm using a multimode fiber (FG105ACA) with core/cladding diameter of 105um/250um, and thinking to connectorize it to the 2.5mm ceramic ferrule. It seems that the item CF128-10 is compatible with the FG105UCA fiber that has the same core/cladding diameter with mine. Could you check if this ferrule works for my fiber? Thank you.

tfrisch (posted 2017-01-26 05:26:50.0)

Hello, thank you for contacting Thorlabs. FG105ACA actually has a cladding diameter of 125um, so the 128um bore of CF128-10 would be best, yes. The coating (250um) should be stripped off prior to connectorization.

cr2581 (posted 2016-04-20 16:00:13.1)

Hello, We currently use your stainless steel ferrules (SFLC230-10) and I wanted to offer a suggested variation on it. We find that they are difficult to work with because they are too short. Therefore, we end up glueing two together with a sleeve to double the length. It would be nice if you offered the 1.25 mm ferrules also at a longer length (12 mm). It seems that this would be easy to manufacture and would be very helpful to us and others.

besembeson (posted 2016-04-21 01:38:21.0)

Response from Bweh at Thorlabs USA: We can offer this to you as a special item for now. I will contact you to know your quantity requirements.

pain (posted 2014-07-08 11:19:06.86)

Could thoralbs provide with empty ceramic ferule with 1mm ID and standard 2.5 OD ?

jlow (posted 2014-07-14 11:34:04.0)

Response from Jeremy at Thorlabs: We do not have the ceramic ferrule with 1mm ID. We can provide this with stainless steel ferrule.

RLopes (posted 2014-01-23 18:47:23.77)

We need to machine some features on this part, but have been unable because it is the fired ceramic. Can you supply this part before the ceramic firing process? OR... could you advise on a machining process/tooling requirements so we can machine the part as provided?

jlow (posted 2014-01-29 04:21:17.0)

Response from Jeremy at Thorlabs: We do not supply ceramic before the firing process at the moment. Machining zirconia ceramic would typically require the use of diamond cutting tools.

ma.dmitry (posted 2013-07-02 13:11:04.923)

According to the response on the previous question, Thorlabs can provide stainless steel ferrules with various ID and 2.5 or 1.25 mm OD. But could you manufacture and sell stainless steel ferrules with various OD. I am interested in stainless steel ferrules with OD 750 um (or even less) and ID 250 um. If so, what is the less possible OD?

pbui (posted 2013-07-03 15:00:00.0)

Response from Phong at Thorlabs: Thorlabs can certainly provide custom sized stainless steel ferrules with various lengths and ODs. We will contact you directly to discuss your requirements.

jjiang (posted 2013-04-25 00:33:15.033)

Does thorlab sell empty stainless steel ferrule with different hole size?

tcohen (posted 2013-04-25 12:42:00.0)

Response from Tim at Thorlabs: We can provide 2.5mm OD or 1.25mm OD stainless steel ferrules of various ID. We will contact you to discuss your dimensional requirements.

Quick Links
Single-Site Stimulation
One Light Source to One Cannula Implant
Bilateral Stimulation
One Light Source to Two Cannula Implants Using Rotary Joint Splitter
One or Two Light Sources to Two Cannula Implants
Two Light Sources into One Dual-Core Cannula Implant
Illumination
Fiber-Coupled LEDs and Drivers

オプトジェネティクスセレクションガイド

当社では、多岐にわたるオプトジェネティクス部品をご用意しております。以下では、標準的な構成における製品の互換性について説明しています。こちらのガイドに記載されていないオプトジェネティクス用カスタム製品などについては、当社までお問い合わせください。

単領域刺激

1つの光源を1つのカニューラの埋め込みに使用する場合

試料へin vivoの光刺激を行う最もシンプルな方法は、1つのLED光源に1本のファイバを接続する方法です。1つのLEDドライバで単一波長のLED光源を制御し、パッチケーブルによるファイバ接続を通じて光源からの光を生体組織に埋め込み済みのカニューラから出力します。このセットアップを製作するために必要なパッチケーブルとカニューラについては、下の図および対応表をご参照ください。適切なLEDとドライバをお選びいただくには、下記または製品ページをご覧ください。

各部品をクリックすると詳細がご覧いただけます。

Click for Details

Ø1.25 mm (LC)フェルール用パッチケーブル、カニューラ、インターコネクタはこちらをクリックしてください。

Component Selection Table (Click Links for Item Description Popup)
Fiber Type		FG105LCA	FG200UCC	FT200EMT	FP200URT	FT400EMT	FP400URT
Fiber Type Specs	Core Diameter	105 µm	200 µm			400 µm
	Wavelength Range	400 - 2400 nm	250 - 1200 nm	400 - 2200 nm	300 - 1200 nm	400 - 2200 nm	300 - 1200 nm
	NA	0.22	0.22	0.39	0.50	0.39	0.50
Patch Cables^b	Standard FC/PC Input	M61L01	M86L005 M86L01	M83L01 MR83L01	M73L01	M99L01	M127L01
	Standard SMA905 Input	M63L01	M87L005 M87L01	M89L01 MR89L01	M95L01	M98L01	M125L01
	Rotary Joint FC/PC Input	-	-	RJPFL2	-	RJPFL4	-
	Rotary Joint SMA905 Input	-	-	RJPSL2	-	RJPSL4	-
Compatible Mating Sleeve/Interconnect		ADAL1, ADAL3, or ADAL4-5
Fiber Optic Cannulae^c	Ceramic 6.4 mm Long Ferrule	CFMLC21L02 CFMLC21L05 CFMLC21L10 CFMLC21L20 CFMLC21U-20	CFMLC22L02 CFMLC22L05 CFMLC22L10 CFMLC22L20 CFMLC22U-20	CFMLC12L02 CFMLC12L05 CFMLC12L10 CFMLC12L20 CFMLC12U-20	CFMLC52L02 CFMLC52L05 CFMLC52L10 CFMLC52L20 CFMLC52U-20	CFMLC14L02 CFMLC14L05 CFMLC14L10 CFMLC14L20 CFMLC14U-20	CFMLC15L02 CFMLC15L05 CFMLC15L10 CFMLC15L20
	Diffuser Tip (Ceramic 6.4 mm Long Ferrule)	-	-	CFDSB02 CFDSB05 CFDSB10 CFDSB20	-	-	-
	Ceramic 10.5 mm Long Ferrule	-	CFMXA02 CFMXA05 CFMXA10 CFMXA20	CFMXB02 CFMXB05 CFMXB10 CFMXB20	CFMXC02 CFMXC05 CFMXC10 CFMXC20	-	CFMXD02 CFMXD05 CFMXD10 CFMXD20
	Stainless Steel 6.4 mm Long Ferrule	CFML21L02 CFML21L05 CFML21L10 CFML21L20 CFML21U-20	CFML22L02 CFML22L05 CFML22L10 CFML22L20 CFML22U-20	CFML12L02 CFML12L05 CFML12L10 CFML12L20 CFML12U-20	CFML52L02 CFML52L05 CFML52L10 CFML52L20 CFML52U-20	CFML14L02 CFML14L05 CFML14L10 CFML14L20 CFML14U-20	CFML15L02 CFML15L05 CFML15L10 CFML15L20
同じファイバのタイプで構成され、同列に記載されている製品は相互に互換性があります。単体の光源を1つのインプラントに使用する用途に適したパッチケーブルは緑色に色づけされています。お手持ちの光源と入力が同じパッチケーブルをお選びください。ご使用可能なカニューラはオレンジで色づけされています。同じ欄にあるカニューラは交換可能です。

Click for Detials

Ø2.5 mm (FC)フェルール用パッチケーブル、カニューラ、インターコネクタはこちらをクリックしてください。

Component Selection Table (Click Links for Item Description Popup)
Fiber Type		FG200UCC	FT200EMT	FP200URT	FT300EMT	FT400EMT	FP400URT
Fiber Type Specs	Core Diameter	200 µm			300 µm	400 µm
	Wavelength Range	250 - 1200 nm	400 - 2200 nm	300 - 1200 nm	400 - 2200 nm	400 - 2200 nm	300 - 1200 nm
	NA	0.22	0.39	0.50	0.39	0.39	0.50
Patch Cables^b	Standard FC/PC Input	M80L005 M80L01	M81L005 M81L01 MR81L01	M104L01	M56L005 M56L01	M82L005 M82L01	M128L01
	Standard SMA905 Input	M84L005 M84L01	M77L005 M77L01 MR77L01	M106L01	M58L005 M58L01	M79L005 M79L01	M126L01
	Rotary Joint FC/PC Input	-	RJAFF2 RJPFF2	-	-	RJPFF4	-
	Rotary Joint SMA905 Input	-	RJASF2 RJPSF2	-	-	RJPSF4	-
Compatible Mating Sleeve/Interconnect		ADAF1, ADAF2, or ADAF4-5
Fiber Optic Cannulae^c	Ceramic 10.5 mm Long Ferrule	CFMC22L02 CFMC22L05 CFMC22L10 CFMC22L20 CFMC22U-20	CFMC12L02 CFMC12L05 CFMC12L10 CFMC12L20 CFMC12U-20	CFMC52L02 CFMC52L05 CFMC52L10 CFMC52L20 CFMC52U-20	CFMC13L02 CFMC13L05 CFMC13L10 CFMC13L20	CFMC14L02 CFMC14L05 CFMC14L10 CFMC14L20 CFMC14U-20	CFMC54L02 CFMC54L05 CFMC54L10 CFMC54L20
Fiber Optic Cannulae^c	Stainless Steel 12.7 mm Long Ferrule	CFM22L02 CFM22L05 CFM22L10 CFM22L20 CFM22U-20	CFM12L02 CFM12L05 CFM12L10 CFM12L20 CFM12U-20	CFM52L02 CFM52L05 CFM52L10 CFM52L20 CFM52U-20	CFM13L02 CFM13L05 CFM13L10 CFM13L20	CFM14L02 CFM14L05 CFM14L10 CFM14L20 CFM14U-20	CFM15L02 CFM15L05 CFM15L10 CFM15L20
同じファイバのタイプで構成され、同列に記載されている製品は相互に互換性があります。単体の光源を1つのインプラントに使用する用途に適したパッチケーブルは緑色に色づけされています。お手持ちの光源と入力が同じパッチケーブルをお選びください。ご使用可能なカニューラはオレンジで色づけされています。同じ欄にあるカニューラは交換可能です。

両側同時刺激

試料内の複数の場所に正確かつ同時に光を導く機能は、多様なオプトジェネティクス実験に求められています。例えば、同時刺激の技術は一般に空間的に離れた2つの領域にあるニューロンに要求された行動を引き起こさせるために使用されます。ニューロンの同時阻害や同時刺激を含むより複雑な実験では、2つの異なる単一波長の光を近接した場所に照射することで複数のカニューラを挿入する必要がなくなり、試料に与えるストレスを減らすことができます。

両側刺激は実験内容に応じてそれぞれ異なる構成で行われます。以下では当社のオプトジェネティクス製品を使用した種々の構成例をご覧いただけます。

オプション1：ロータリージョイントスプリッタを用いて、1つの光源を2つのカニューラのインプラントに使用する場合

当社の1x2 ロータリージョイントスプリッタRJ2はオプトジェネティクス用に設計されており、1つの入力光を2つの出力光に均等に分岐します。ロータリージョイントのインターフェース部分は、接続されたパッチケーブルが自由に回転できる構造になっているため、被験動物の動きによるファイバ損傷のリスクが低減します。このセットアップを構築するために必要なケーブルとカニューラについては、下の図および対応表をご参照ください。LEDとドライバについての詳細は、下記または製品ページをご参照ください。.

Click for Details

ロータリージョイントスプリッタRJ2と組み合わせて使用するうえで推奨されるØ1.25 mm (LC)フェルール用部品についてはこちらをクリックしてください。

Component Selection Table (Click Links for Item Description Popup)
Common Fiber Properties
Fiber Properties	Core Diameter	200 µm			400 µm
	Wavelength Range^a	400 - 700 nm	400 - 700 nm	400 - 700 nm	400 - 700 nm	400 - 700 nm
	NA	0.22	0.39	0.50	0.39	0.50
Input Patch Cables^b	Standard FC/PC Connectors	M122L01 M122L02 M122L05	M72L01 M72L02 M72L05	M123L01 M123L02	M74L01 M74L02 M74L05	M124L01 M124L02
Input Patch Cables^b	Hybrid SMA905 to FC/PC	M36L01	M75L01 M75L02	M129L01 M129L02	M76L01 M76L02	M131L01 M131L02
Rotary Joint		RJ2
Output Patch Cables	FC/PC to Ø1.25 mm (LC) Ferrule	M86L005 M86L01	M83L01 MR83L01	M73L01	M99L01	M127L01
Compatible Mating Sleeve/Interconnect		ADAL1, ADAL3, or ADAL4-5
Fiber Optic Cannulae^c	Ceramic 6.4 mm Long Ferrule	CFMLC22L02 CFMLC22L05 CFMLC22L10 CFMLC22L20 CFMLC22U-20	CFMLC12L02 CFMLC12L05 CFMLC12L10 CFMLC12L20 CFMLC12U-20	CFMLC52L02 CFMLC52L05 CFMLC52L10 CFMLC52L20 CFMLC52U-20	CFMLC14L02 CFMLC14L05 CFMLC14L10 CFMLC14L20 CFMLC14U-20	CFMLC15L02 CFMLC15L05 CFMLC15L10 CFMLC15L20
	Diffuser Tip (Ceramic 6.4 mm Long Ferrule)	-	CFDSB02 CFDSB05 CFDSB10 CFDSB20	-	-	-
	Ceramic 10.5 mm Long Ferrule	CFMXA02 CFMXA05 CFMXA10 CFMXA20	CFMXB02 CFMXB05 CFMXB10 CFMXB20	CFMXC02 CFMXC05 CFMXC10 CFMXC20	-	CFMXD02 CFMXD05 CFMXD10 CFMXD20
	Stainless Steel 6.4 mm Long Ferrule	CFML22L02 CFML22L05 CFML22L10 CFML22L20 CFML22U-20	CFML12L02 CFML12L05 CFML12L10 CFML12L20 CFML12U-20	CFML52L02 CFML52L05 CFML52L10 CFML52L20 CFML52U-20	CFML14L02 CFML14L05 CFML14L10 CFML14L20 CFML14U-20	CFML15L02 CFML15L05 CFML15L10 CFML15L20
各欄の製品は表内に示す波長範囲内での組み合わせ使用は可能ですが、ロータリージョイントスプリッタRJ2の動作範囲による制限を受けます。単体としてはこの範囲外での使用が可能です。仕様詳細については製品の情報をご覧ください。 FC/PCコネクタ付きの光源への接続には標準的なFC/PCパッチケーブルをご使用ください。SMA905コネクタ付きの光源への接続にはSMA905-FC/PCハイブリッドパッチケーブルをご使用ください。ご使用可能なカニューラはオレンジ色でハイライトされています。同じ欄にあるカニューラは交換可能です。

Click for Detials

ロータリージョイントスプリッタRJ2と組み合わせて使用するうえで推奨されるØ2.5 mm (FC)フェルール用部品についてはこちらをクリックしてください。

Component Selection Table (Click Links for Item Description Popup)
Common Fiber Properties
Fiber Properties	Core Diameter	200 µm			300 µm	400 µm
	Wavelength Range^a	400 - 700 nm	400 - 700 nm	400 - 700 nm	400 - 700 nm	400 - 700 nm	400 - 700 nm
	NA	0.22	0.39	0.50	0.39	0.39	0.50
Input Patch Cables	Standard FC/PC Connectors	M122L01 M122L02 M122L05	M72L01 M72L02 M72L05	M123L01 M123L02	M56L005 M56L01	M74L01 M74L02 M74L05	M124L01 M124L02
Input Patch Cables	Hybrid SMA905 to FC/PC	M36L01	M75L01 M75L02	M129L01 M129L02	M58L005 M58L01	M76L01 M76L02	M131L01 M131L02
Rotary Joint		RJ2
Output Patch Cables	FC/PC to Ø2.5 mm (FC) Ferrule	M80L005 M80L01	M81L005 M81L01 MR81L01	M104L01	M56L005 M56L01	M82L005 M82L01	M128L01
Compatible Mating Sleeve/Interconnect		ADAF1, ADAF2, or ADAF4-5
Fiber Optic Cannulae^c	Ceramic 10.5 mm Long Ferrule	CFMC22L02 CFMC22L05 CFMC22L10 CFMC22L20 CFMC22U-20	CFMC12L02 CFMC12L05 CFMC12L10 CFMC12L20 CFMC12U-20	CFMC52L02 CFMC52L05 CFMC52L10 CFMC52L20 CFMC52U-20	CFMC13L02 CFMC13L05 CFMC13L10 CFMC13L20	CFMC14L02 CFMC14L05 CFMC14L10 CFMC14L20 CFMC14U-20	CFMC54L02 CFMC54L05 CFMC54L10 CFMC54L20
Fiber Optic Cannulae^c	Stainless Steel 12.7 mm Long Ferrule	CFM22L02 CFM22L05 CFM22L10 CFM22L20 CFM22U-20	CFM12L02 CFM12L05 CFM12L10 CFM12L20 CFM12U-20	CFM52L02 CFM52L05 CFM52L10 CFM52L20 CFM52U-20	CFM13L02 CFM13L05 CFM13L10 CFM13L20	CFM14L02 CFM14L05 CFM14L10 CFM14L20 CFM14U-20	CFM15L02 CFM15L05 CFM15L10 CFM15L20
各欄の製品は表内に示す波長範囲内での組み合わせ使用は可能ですが、ロータリージョイントスプリッタRJ2の動作範囲による制限を受けます。単体としてはこの範囲外での使用が可能です。仕様詳細については製品の情報をご覧ください。 FC/PCコネクタ付きの光源への接続には標準的なFC/PCパッチケーブルをご使用ください。SMA905コネクタ付きの光源への接続にはSMA905-FC/PCハイブリッドパッチケーブルをご使用ください。ご使用可能なカニューラはオレンジ色でハイライトされています。同じ欄にあるカニューラは交換可能です。

オプション2:1つまたは2つの光源を2つのカニューラの埋め込みに使用する場合

試料を2つの出力で刺激する実験(2つのカニューラの埋め込み)には、2種類の方法があります。1つの光源を2つのカニューラに接続して光を同時制御する場合、2分岐ファイバーバンドルを用いてLEDからの光をそれぞれのカニューラに分岐させることができます。デュアル波長による光刺激(2種類の波長をそれぞれのカニューラから出力)を行う場合、またはカニューラ間の分岐比を制御したい場合は、マルチモードカプラを用いて1つまたは2つのLED光源をカニューラに接続します。1つのケーブル端しか使用しなかった場合、未使用のカプラのケーブル端にライトトラップを取り付けることができます。このセットアップを構築するために必要なケーブルとカニューラについては、下の図および対応表をご参照ください。 LEDとドライバについての詳細は、下記または製品ページをご参照ください。

各部品をクリックすると詳細がご覧いただけます。

対応するファイバーバンドル、カプラ・スプリッタ、カニューラ、インターコネクタについてはこちらをクリックしてください。

Part Selection Table (Click Links for Item Description Popup)
Common Fiber Properties
Core Diameter		105 µm	200 µm						400 µm
Wavelength Range		400 - 2200 nm^a	400 - 1200 nm^a		400 - 900 nm^a				400 - 2200 nm
NA		0.22	0.22		0.39		0.50		0.39
Ferrule Style^b		LC (Ø1.25 mm)	LC (Ø1.25 mm)	FC (Ø2.5 mm)	LC (Ø1.25 mm)	FC (Ø2.5 mm)	LC (Ø1.25 mm)	FC (Ø2.5 mm)	LC (Ø1.25 mm)	FC (Ø2.5 mm)
Bifurcated Y-Cable^c	FC/PC Input	-	BFYL1LF01	BFYF1LF01	BFYL2LF01	BFYF2LF01	-	-	BFYL4LF01	BFYF4LF01
Bifurcated Y-Cable^c	SMA905 Input	-	BFYL1LS01	BFYF1LS01	BFYL2LS01	BFYF2LS01	-	-	BFYL4LS01	BFYF4LS01
1x2 Multimode Coupler^c	FC/PC Input	TM105FL1B	TM200FL1B	TM200FS1B	TT200FL1A	TT200FS1A	TH200FL1A	TH200FS1A	-	-
1x2 Multimode Coupler^c	SMA905 Input	TM105SL1B	TM200SL1B	TM200SS1B	TT200SL1A	TT200SS1A	TH200SL1A	TH200SS1A	-	-
2x2 Multimode Coupler^c	FC/PC Input	-	-	-	TT200FL2A	TT200FS2A	-	-	-	-
2x2 Multimode Coupler^c	SMA905 Input	-	-	-	TT200SL2A	TT200SS2A	-	-	-	-
Compatible Mating Sleeve/Interconnect		ADAL1 ADAL3 ADAL34-5	ADAL1 ADAL3 ADAL4-5	ADAF1 ADAF2 ADAF4-5	ADAL1 ADAL3 ADAL4-5	ADAF1 ADAF2 ADAF4-5	ADAL1 ADAL3 ADAL4-5	ADAF1 ADAF2 ADAF4-5	ADAL1 ADAL3 ADAL4-5	ADAF1 ADAF2 ADAF4-5
Fiber Optic Cannulae^d	Ceramic 6.4 mm Long Ferrule	CFMLC21L02 CFMLC21L05 CFMLC21L10 CFMLC21L20 CFMLC21U-20	CFMLC22L02 CFMLC22L05 CFMLC22L10 CFMLC22L20 CFMLC22U-20	-	CFMLC12L02 CFMLC12L05 CFMLC12L10 CFMLC12L20 CFMLC12U-20	-	CFMLC52L02 CFMLC52L05 CFMLC52L10 CFMLC52L20 CFMLC52U-20	-	CFMLC14L02 CFMLC14L05 CFMLC14L10 CFMLC14L20 CFMLC14U-20	-
	Diffuser Tip (Ceramic 6.4 mm Long Ferrule)	-	-	-	CFDSB02 CFDSB05 CFDSB10 CFDSB20	-	-	-	-	-
	Ceramic 10.5 mm Long Ferrule	-	CFMXA02 CFMXA05 CFMXA10 CFMXA20	CFMC22L02 CFMC22L05 CFMC22L10 CFMC22L20 CFMC22U-20	CFMXB02 CFMXB05 CFMXB10 CFMXB20	CFMC12L02 CFMC12L05 CFMC12L10 CFMC12L20 CFMC12U-20	CFMXC02 CFMXC05 CFMXC10 CFMXC20	CFMC52L02 CFMC52L05 CFMC52L10 CFMC52L20 CFMC52U-20	-	CFMC14L02 CFMC14L05 CFMC14L10 CFMC14L20 CFMC14U-20
	Stainless Steel	CFML21L02 CFML21L05 CFML21L10 CFML21L20 CFML21U-20	CFML22L02 CFML22L05 CFML22L10 CFML22L20 CFML22U-20	CFM22L02 CFM22L05 CFM22L10 CFM22L20 CFM22U-20	CFML12L02 CFML12L05 CFML12L10 CFML12L20 CFML12U-20	CFM12L02 CFM12L05 CFM12L10 CFM12L20 CFM12U-20	CFML52L02 CFML52L05 CFML52L10 CFML52L20 CFML52U-20	CFM52L02 CFM52L05 CFM52L10 CFM52L20 CFM52U-20	CFML14L02 CFML14L05 CFML14L10 CFML14L20 CFML14U-20	CFM14L02 CFM14L05 CFM14L10 CFM14L20 CFM14U-20

各欄の製品は表内に示す波長範囲内での組み合わせ使用は可能です。単体ではこの波長範囲外でもご使用いただけます。仕様の詳細は製品情報をご覧ください。
LCタイプはØ1.25 mmフェルール付き、FCタイプはØ2.5 mmフェルール付きとなっています。同じ"Ferrule Style"欄に記載されている製品はお互いに互換性があります。
1つまたは2つの光源を2つのカニューラのインプラントに使用する用途に適したパッチケーブルは、緑で色づけされています。お手持ちの光源と入力部が同じパッチケーブルをお選びください。
ご使用可能なカニューラはオレンジで色づけされています。同じ欄にあるカニューラは交換可能です。

2つの光源を1つのデュアルコアカニューラの埋め込みに使用する場合

試料を両側から同時に刺激する用途では、2つのカニューラを近接(約1 mm)して設置する必要があります。当社では、このような特殊な用途に適したデュアルコアパッチケーブルならびにカニューラをご用意しております。各コアは別々の光源によって駆動するため、試料の同じ領域内の神経細胞を同時に刺激、抑制することができます。このセットアップを製作するために必要なケーブルとカニューラについては、下の図および対応表をご参照ください。LEDとドライバについての詳細は、下記または製品ページをご参照ください。

Click on Each Component for More Information

Part Selection Table (Click Links for Item Description Popup)
Common Fiber Properties
Core Diameter		200 µm
Wavelength Range		400 - 2200 nm
NA		0.39
Fiber Type		FT200EMT
Ferrule Style^a		FC (Ø2.5 mm)
Dual-Core Patch Cable	FC/PC Input	BFY32FL1
Dual-Core Patch Cable	SMA905 Input	BFY32SL1
Compatible Mating Sleeve/Interconnect		ADAF1 ADAF2 ADAF4-5
Dual-Core Fiber Optic Cannulae^c	Stainless Steel	CFM32L10 CFM32L20

FCタイプはØ2.5 mmフェルール付きです。
デュアル光源を1つのカニューラの埋め込みに使用する用途に適したパッチケーブルは、緑で色づけされています。お手持ちの光源と入力部が同じパッチケーブルをお選びください。
ご使用可能なカニューラはオレンジで色づけされています。同じ欄にあるカニューラは交換可能です。

Popular Fiber-Coupled LEDs for Optogenetics
Item #	M470F3	M590F3
Center Wavelength	470 nm	590 nm
Bandwidth (FWHM)	20 nm	16 nm
Typical Output Spectrum (Click to Enlarge)
Ø200 µm Core Fiber Output (Typ.)^a	7.0 mW	1.5 mW
Ø400 µm Core Fiber Output (Typ.)^b	21.8 mW	4.6 mW
CW Drive Current (Max)	1.0 A	1.0 A
LED Forward Voltage	3.1 V	2.6 V
Typical Lifetime	>50,000 Hours	>10,000 Hours

コア径Ø200 µm、NA 0.22のマルチモードファイバ(FG200UCC)を使用して試験を実施。
コア径Ø400 µm、NA 0.39のマルチモードファイバ(FT400EMT)を使用して試験を実施。

照明

Click to Enlarge
M470F3

ファイバ出力型LEDとドライバ

当社のファイバ出力型LEDは、オプトジェネティクス用途にも適しています。幅広い波長のラインナップと機構部のオプトジェネティクスパッチケーブルへの簡便な接続が特長の製品となっております。当社のファイバ出力型LEDは、280 nm～1050 nmの公称波長範囲でご用意しています。右の表では、オプトジェネティクスの用途によく使用される波長のLEDを記載しています。下のリンクをクリックすると対応するLEDドライバがご覧いただけます。

対応するLEDドライバについてはこちらをクリックしてください。

Compatible Drivers^a	LEDD1B^b	DC2200^c	DC4100^c,d,e	DC4104^c,d,e
Click Photos to Enlarge
Main Driver Features	Very Compact Footprint 60 mm x 73 mm x 104 mm (W x H x D)	Touchscreen Interface with Internal and External Options for Pulsed and Modulated LED Operation	4 Channels^d	4 Channels^d
LED Driver Current Output (Max)	1.2 A	LED1 Terminal: 10.0 A LED2 Terminal: 2.0 A^f	1.0 A per Channel	1.0 A per Channel
LED Driver Forward Voltage (Max)	12 V	50 V	5 V	5 V
Modulation Frequency	0 to 5 kHz (External)	20 to 100 kHz (Internal)^h DC to 250 kHz (External)^g,h	0 to 100 kHz (External)^h Simultaneous Across all Channels	0 to 100 kHz (External)^h Independently Controlled Channels
External Control Interface(s)	Analog (BNC)	USB 2.0 and Analog (BNC)	USB 2.0 and Analog (BNC)	USB 2.0 and Analog (8-Pin)
EEPROM Compatible: Reads Out LED Data for LED Settings	-
LCD Display	-

型番をクリックすると、各コントローラの詳しい製品情報がご覧いただけます。
必要な電源(シングルチャンネルまたはハブベース)は、その用途とお客様が対応可能な電源をお持ちかどうかによります。そのような理由と当社のゴミ削減のポリシーにより、LEDD1Bは電源を別売りとしています。これによってコストを抑えるとともに、ハブベースのシステム(型番KCH301またはKCH601)が適切な場合に不要なシングルチャンネル用の電源を受け取ってしまうといった事態が避けられます。
ドライバDC4100およびDC4104をDC4100-HUBと使用すれば、最大4個のLEDの電力供給と制御を同時に行うことができます。こちらのページに掲載されているファイバ出力型LEDにドライバDC4100またはDC4104をご使用になる場合には、DC4100-HUBが必要です。
これらのLEDドライバの最大順方向定格電圧は5 Vで、供給可能な最大電流は1000 mAとなっています。このため、順方向定格電圧が5 Vを超えるLEDを駆動することはできません。最大定格電流が1.0 Aを超えるLEDを駆動することは可能ですが、その場合はフル出力には達しません。
当社のファイバ出力型LEDは、LED2端子に対応しています。
小信号帯域幅：フルスケール電流の20 %を超えない変調。ドライバはほかの波形にも対応しますが、その際最大周波数も下がります。
LED M565F3およびM595F2の光は蛍光体の光刺激発光によって生成されるため、変調の周波数帯域が制限されます。これらのLEDはデューティ比50 %以下で10 kHz以上の周波数変調を行った時、完全に消灯しない場合があります。

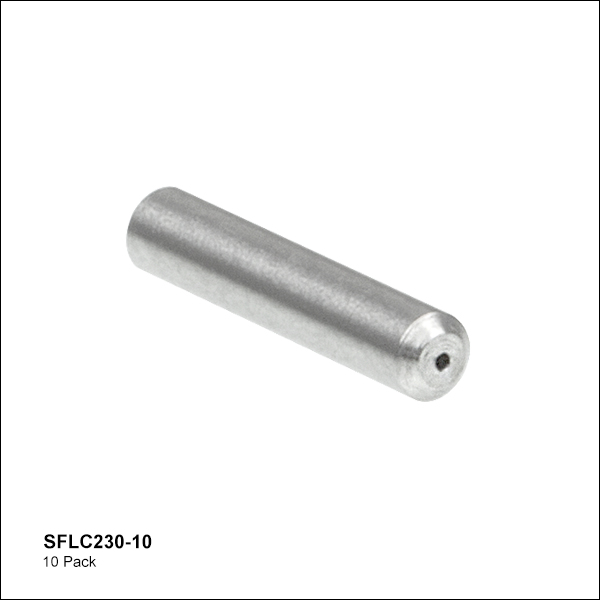

Ø1.25 mm、長さ6.4 mmステンレススチール製フェルール(マルチモードファイバ専用)

ズーム

Item #	Bore Size^a	Bore Size Tolerance	Compatible Fibers
SFLC127-10	Ø127 µm	+5/-0 µm	FG050UGA, FG050LGA, FG105UCA, FG105LCA and GIF Series
SFLC230-10	Ø231 µm	+4/-0 µm	FT200EMT, FT200UMT
SFLC270-10	Ø270 µm	+5/-0 µm	FG200UCC, FG200LCC
SFLC440-10	Ø440 µm	+5/-0 µm	FG365LEC, FG365UEC, FT400EMT, FT400UMT

こちらのフェルールは内孔径が大きくなっていますのでご注意ください。

LC/PCコネクタ用ステンレススチール製フェルール
寸法：外径Ø1.25 mm x 長さ6.4 mm
内孔径サイズはØ127 µm～Ø440 µm
全てのフェルールの端面はPC研磨済み
10個入りパックで販売
当社の割スリーブADAL1およびインターコネクタADAL3に対応
長さおよび内孔サイズのカスタム仕様については当社までお問い合わせください。

Ø1.25 mmのステンレススチール製フェルールの内孔サイズはØ127 µm～Ø440 µmをご用意しており、当社の多くのマルチモードファイバに対応しています。ステンレススチール製フェルールは、オプトジェネティクス用途においてより良好なインプラントを行っていただけます。対応するファイバについては、右の表に記載されていますので、ご参照ください。多くのLCファイバ部品およびLC割スリーブADAL1やインターコネクタADAL3に対応しております。

Ø1.25 mm、長さ6.4 mmセラミック製フェルール(シングルモード/マルチモードファイバ用)

ズーム

Item #	Bore Size	Bore Size Tolerance	Compatible Fibers
CFLC126-10	Ø126 µm	+3/-0 µm	Single Mode Fiber^a
CFLC128-10	Ø128 µm	+3/-0 µm	FG050UGA, FG050LGA, FG105UCA, FG105LCA, and GIF Series
CFLC230-10	Ø230 µm	+5/-0 µm	FT200EMT, FT200UMT
CFLC270-10	Ø270 µm	+5/-0 µm	FG200UCC, FG200LCC
CFLC440-10	Ø440 µm	+10/-0 µm	FG365LEC, FG365UEC, FT400EMT, FT400UMT

外径Ø80 µmのファイバには対応していません。

LC/PCコネクタ用セラミック製フェルール
寸法：外径Ø1.25 mm x 長さ6.4 mm
内孔サイズはØ126 µm～Ø440 µm
全てのフェルールの端面はPC研磨済み
10個入りパックで販売
当社の割スリーブADAL1およびインターコネクタADAL3に対応
長さおよび内孔サイズのカスタム仕様については当社までお問い合わせください。

Ø1.25 mmのセラミック(ジルコニア)製フェルールの内孔サイズはØ126 µm～Ø440 µmをご用意しています。内孔径Ø126 µmのフェルールは当社のシングルモードファイバにご使用いただけます。また、内孔径Ø128 µm～Ø440 µmのフェルールは当社の多くのマルチモードファイバにご使用いただけます。対応するファイバについては、右の表に記載されていますので、ご参照ください。このフェルールは、多くのLCファイバ部品および当社のLC割スリーブADAL1やインターコネクタADAL3に対応しております。

+1 数量資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日

CFLC126-10 Ø1.25 mmセラミック製フェルール、シングルモードファイバ用、穴サイズØ126 µm、10個入りパック

￥2,743

Today

CFLC128-10 Ø1.25 mmセラミック製フェルール、マルチモードファイバ用、穴サイズØ128 µm、10個入りパック

￥2,969

Today

CFLC230-10 Ø1.25 mmセラミック製フェルール、マルチモードファイバ用、穴サイズØ230 µm、10個入りパック

￥7,175

Today

CFLC270-10 Ø1.25 mmセラミック製フェルール、マルチモードファイバ用、穴サイズØ270 µm、10個入りパック

￥7,280

Today

CFLC440-10 Customer Inspired! Ø1.25 mmセラミック製フェルール、マルチモードファイバ用、穴サイズØ440 µm、10個入りパック

￥8,441

Today

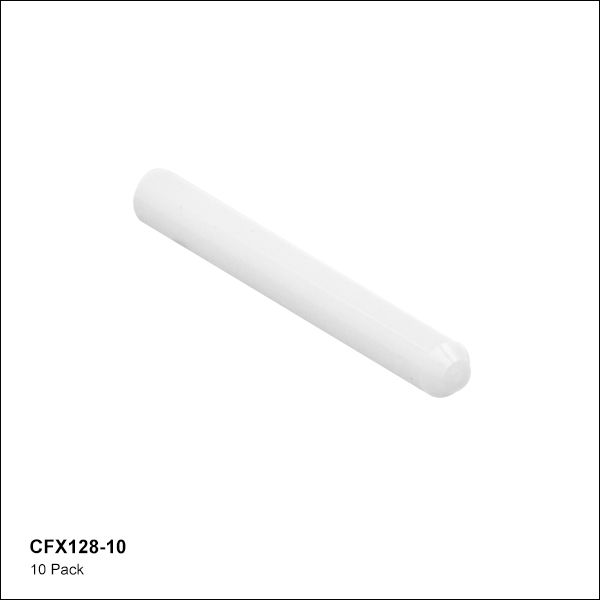

Ø1.25 mm、長さ10.5 mmセラミック製フェルール(シングルモード/マルチモードファイバ用)

ズーム

Item #	Bore Size	Bore Size Tolerance	Compatible Fibers
CFX126-10	Ø126 µm	+3/-0 µm	Single Mode Fiber^a
CFX128-10	Ø128 µm	+5/-0 µm	FG050UGA, FG050LGA, FG105UCA, FG105LCA, and GIF Series
CFX230-10	Ø230 µm	+5/-0 µm	FT200EMT, FT200UMT
CFX270-10	Ø270 µm	+5/-0 µm	FG200UCC, FG200LCC
CFX440-10	Ø440 µm	+10/-0 µm	FG365LEC, FG365UEC, FT400EMT, FT400UMT

外径Ø125 µmのファイバには対応していません。

LC/PCコネクタ用セラミック製フェルール
寸法：外径Ø1.25 mm x 長さ10.5 mm
取扱いが容易でオプトジェネティクスの用途に適した長さ
内孔サイズはØ126 µm～Ø440 µm
全てのフェルールの端面はPC研磨済み
10個入りパックで販売
当社の割スリーブADAL1およびインターコネクタADAL3に対応
長さおよび内孔サイズのカスタム仕様については当社までお問い合わせください。

こちらのØ1.25 mmのセラミック(ジルコニア)製フェルールは、上記の型番CFLCフェルールと似た製品ですが、長さが約2倍になっています。そのため、特にオプトジェネティクスの用途に適しています。扱いやすく、別の神経測定機器の近くに埋め込む際にもスペースに余裕ができます。内孔サイズはØ126 µm～Ø440 µmでご用意しており、当社の多数のシングルモードファイバおよびマルチモードファイバに対応しています。対応するファイバについては、右の表に記載されていますので、ご参照ください。これらのフェルールは、多くのLCファイバ部品および当社のLC割スリーブADAL1やインターコネクタADAL3に対応しております。

+1 数量資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日

CFX126-10 Customer Inspired! Ø1.25 mmセラミック製フェルール、シングルモードファイバ用、穴サイズØ126 µm、10個入りパック

￥4,165

Today

CFX128-10 Ø1.25 mmセラミック製フェルール、マルチモードファイバ用、穴サイズØ128 µm、10個入りパック

￥5,476

5-8 Days

CFX230-10 Ø1.25 mmセラミック製フェルール、マルチモードファイバ用、穴サイズØ230 µm、10個入りパック

￥7,890

Today

CFX270-10 Ø1.25 mmセラミック製フェルール、マルチモードファイバ用、穴サイズØ270 µm、10個入りパック

￥8,523

5-8 Days

CFX440-10 Ø1.25 mmセラミック製フェルール、マルチモードファイバ用、穴サイズØ440 µm、10個入りパック

￥9,724

5-8 Days

Ø2.5 mm、長さ12.7 mmステンレススチール製フェルール(マルチモードファイバ専用)

ズーム

Item #	Bore Size^a	Bore Size Tolerance	Compatible Fibers
SF230-10	Ø230 µm	+10/-0 µm	FT200EMT, FT200UMT
SF270-10	Ø270 µm	+10/-0 µm	FG200UCC, FG200LCC
SF340-10	Ø340 µm	+10/-0 µm	FT300EMT, FT300UMT
SF440-10	Ø440 µm	+10/-0 µm	FG365LEC, FG365UEC, FT400EMT, FT400UMT

こちらのフェルールは内孔径が大きくなっていますのでご注意ください。

FC/PC、SC/PC、ST^®/PCコネクタ用ステンレススチール製ファイバ
寸法：外径Ø2.5 mm x 長さ12.7 mm
内孔サイズはØ230 µm～Ø440 µm
全てのフェルールの端面はPC研磨済み
10個入りパックで販売
当社の割スリーブADAF1およびインターコネクタADAF2に対応
長さおよび内孔サイズのカスタム仕様については当社までお問い合わせください。

こちらのØ2.5 mmのステンレススチール製フェルールは内孔径Ø230 µm～Ø440 µmで当社の多くのマルチモードファイバにご使用いただけます。ステンレススチール製フェルールは、オプトジェネティクス用途においてより良好なインプラントを行っていただけます。対応するファイバについては、右の表に記載されていますので、ご参照ください。このフェルールは、多くのFC/PC、SC、STファイバ部品および当社の割スリーブADAF1やインターコネクタADAF2に対応しております。

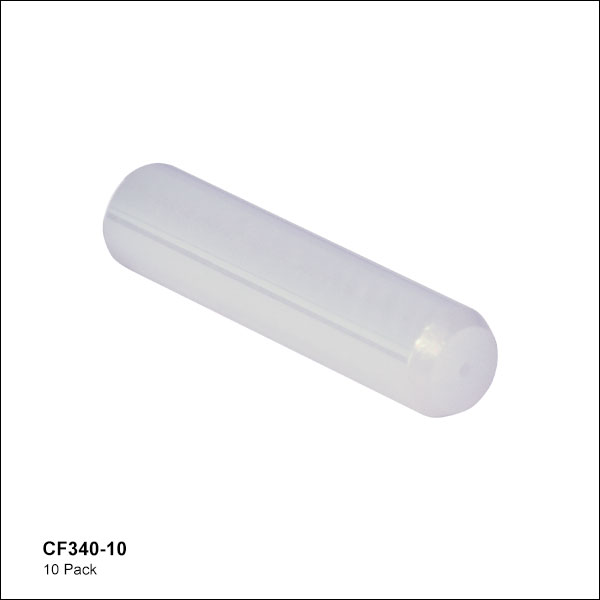

Ø2.5 mm、長さ10.5 mmセラミック製フェルール(シングルモード/マルチモードファイバ用)

ズーム

Item #	Bore Size	Bore Size Tolerance	Compatible Fibers
CF126-10	Ø126 µm	+1/-0 µm	Single Mode Fiber^a
CF128-10	Ø128 µm	+4/-1µm	FG050UGA, FG050LGA, FG105UCA, FG105LCA, and GIF Series
CF230-10	Ø231 µm	+10/-0 µm	FT200EMT, FT200UMT
CF270-10	Ø270 µm	+10/-0 µm	FG200UCC, FG200LCC
CF340-10	Ø340 µm	+10/-0 µm	FT300EMT, FT300UMT
CF440-10	Ø440 µm	+10/-0 µm	FG365LEC, FG365UEC, FT400EMT, FT400UMT

外径Ø80 µmのファイバには対応していません。

FC/PC、SC/PC、ST^®/PCコネクタ用セラミック製フェルール
寸法：外径Ø2.5 mm x 長さ10.5 mm
内孔サイズはØ126 µm～Ø440 µm
全てのフェルールの端面はPC研磨済み
10個入りパックで販売
当社の割スリーブADAF1およびインターコネクタADAF2に対応
長さおよび内孔サイズのカスタム仕様については当社までお問い合わせください。

Ø2.5 mmのセラミック(ジルコニア)製フェルールの内孔サイズはØ126 µm～Ø440 µmをご用意しています。内孔径Ø126 µmのフェルールは当社のシングルモードファイバに対応しております。また、内孔径Ø128 µm～Ø440 µmのフェルールは当社の多くのマルチモードファイバにご使用いただけます。対応するファイバについては、右の表に記載されていますので、ご参照ください。これらのフェルールは多くのFC/PC、SC、STファイバ部品および当社の割スリーブADAF1およびインターコネクタADAF2に対応しております。

+1 数量資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日

CF126-10 Customer Inspired! Ø2.5 mmセラミック製フェルール、シングルモードファイバ用、穴サイズØ126 µm、10個入りパック

￥2,743

Today

CF128-10 Customer Inspired! Ø2.5 mmセラミック製フェルール、マルチモードファイバ用、穴サイズØ128 µm、10個入りパック

￥2,969

Today

CF230-10 Customer Inspired! Ø2.5 mmセラミック製フェルール、マルチモードファイバ用、穴サイズØ231 µm、10個入りパック

￥7,175

Today

CF270-10 Ø2.5 mmセラミック製フェルール、マルチモードファイバ用、穴サイズØ270 µm、10個入りパック

￥7,280

5-8 Days

CF340-10 Customer Inspired! Ø2.5 mmセラミック製フェルール、マルチモードファイバ用、穴サイズØ340 µm、10個入りパック

￥7,420

Today

CF440-10 Ø2.5 mmセラミック製フェルール、マルチモードファイバ用、穴サイズØ440 µm、10個入りパック

￥7,632

Today

View All »Matching Part Numbers

ファイバーフェルール、ステンレス製ならびにセラミック製

特長

オプトジェネティクスセレクションガイド

単領域刺激

1つの光源を1つのカニューラの埋め込みに使用する場合

Ø1.25 mm (LC)フェルール用パッチケーブル、カニューラ、インターコネクタはこちらをクリックしてください。

Ø2.5 mm (FC)フェルール用パッチケーブル、カニューラ、インターコネクタはこちらをクリックしてください。

両側同時刺激

オプション1：ロータリージョイントスプリッタを用いて、1つの光源を2つのカニューラのインプラントに使用する場合

ロータリージョイントスプリッタRJ2と組み合わせて使用するうえで推奨されるØ1.25 mm (LC)フェルール用部品についてはこちらをクリックしてください。

ロータリージョイントスプリッタRJ2と組み合わせて使用するうえで推奨されるØ2.5 mm (FC)フェルール用部品についてはこちらをクリックしてください。

オプション2:1つまたは2つの光源を2つのカニューラの埋め込みに使用する場合

対応するファイバーバンドル、カプラ・スプリッタ、カニューラ、インターコネクタについてはこちらをクリックしてください。

2つの光源を1つのデュアルコアカニューラの埋め込みに使用する場合

照明

ファイバ出力型LEDとドライバ

対応するLEDドライバについてはこちらをクリックしてください。

Ø1.25 mm、長さ6.4 mmステンレススチール製フェルール(マルチモードファイバ専用)

Ø1.25 mm、長さ6.4 mmセラミック製フェルール(シングルモード/マルチモードファイバ用)

Ø1.25 mm、長さ10.5 mmセラミック製フェルール(シングルモード/マルチモードファイバ用)

Ø2.5 mm、長さ12.7 mmステンレススチール製フェルール(マルチモードファイバ専用)

Ø2.5 mm、長さ10.5 mmセラミック製フェルール(シングルモード/マルチモードファイバ用)
