34 mm光学レール用キャリア、Ø12 mm~Ø12.7 mm(Ø1/2インチ)ポスト取付け用


  • Mount Ø1/2" Posts onto XT34 Rails
  • Dovetail Clamping Design
  • Spring-Loaded Thumbscrew Post Lock

XT34TR3/M

XT34TR3

XT34TR2

Used in a Raman Spectrometer
System. See Applications
Tab for More Information

Related Items


Please Wait

特長

利点

  • 34 mmレールは最長2 mまでご用意しており、この範囲で軸方向の調整が可能
  • 34 mmレールは押出成形した頑丈なアルミニウム製で、レールキャリア製品の強固なベース
  • 2重穴構造のポスト取付け用穴によりポストの高さのドリフトを最小化、バネ式つまみネジでポストのあおり(チップ&チルト)方向の動きを低減
  • 他のキャリアに干渉することなく、レールキャリアの着脱が可能

XT34シリーズのレールキャリアを使用すると、TRシリーズのØ12 mm~Ø12.7 mm(Ø1/2インチ)ポストに取付けた光学部品を34 mmレールシステムに組込むことができます。このレールキャリアの幅は15.2 mmと小さく、また複数のキャリア同士を積み重ねて配置することも可能なため、34 mmレールの全長を効率的に使うことができます。このレールキャリアにより、光学軸上にアライメントされた光学素子を保持したまま、標準のØ12 mm~Ø12.7 mm(Ø1/2インチ)ポストに取付けた光学素子を、アダプタを追加せずに設置できるので大変便利です。ポストからレールまでの距離として3種類のキャリアがあるため、1つの34 mmレールに複数の光軸を水平に並べて取り付けることが可能になります。

当社のレールキャリアはM6キャップスクリュによるロック機構を採用しており、アリ溝式クランプ設計でレールキャリアを34 mmレールにしっかりと固定します。2重穴構造の取付け穴により、取付けたØ12mm~Ø12.7mm(Ø1/2インチ)ポストを3本の線接触で確実に固定します。ポストはバネ付き六角固定つまみネジで固定しますが、このときに容易に最終的な高さ調整を行うことができます。両方のつまみネジは5 mmボールドライバ(付属しません)を用いて締め付けることができます。

当社では、クランプおよびアングルブラケットブレッドボード用取付けプレート、レールキャリア、取付けプラットフォームレンズチューブ用アダプタレールジョイントなど、34 mmレール用アクセサリを幅広くご提供しています。66 mmおよび95 mmレールをXT34シリーズのセットアップに組み込むためのサイズアダプタ と組み合わせると、事実上どのようなオプトメカニクスを用いたセットアップにも対応できる、堅牢で汎用性の高い組立ブロックの要素群となります。

XT34 Rail to Post Distances
Click to Enlarge
View Imperial Product List
型番数量Description
Imperial Product List
XT34TR1134 mm TRレール用キャリア、ポスト-レール間距離:0.5インチ(インチ規格)
XT34TR2134 mm TRレール用キャリア、ポスト-レール間距離:1.0インチ(インチ規格)
XT34TR3134 mm TRレール用キャリア、ポスト-レール間距離:1.5インチ(インチ規格)
XT34-200134 mmコンストラクションレール、長さ200 mm
TR33Ø1/2インチポスト、#8-32ネジ、1/4”-20タップ穴付き、長さ3インチ(インチ規格)
View Metric Product List
型番数量Description
Metric Product List
XT34TR1/M134 mm TRレール用キャリア、ポスト-レール間距離:12.5 mm(ミリ規格)
XT34TR2/M134 mm TRレール用キャリア、ポスト-レール間距離:25.0 mm(ミリ規格)
XT34TR3/M134 mm TRレール用キャリア、ポスト-レール間距離:37.5 mm(ミリ規格)
XT34-200134 mmコンストラクションレール、長さ200 mm
TR75/M3Ø12.7 mmポスト、M4ネジ、M6タップ穴付き、長さ75 mm(ミリ規格)

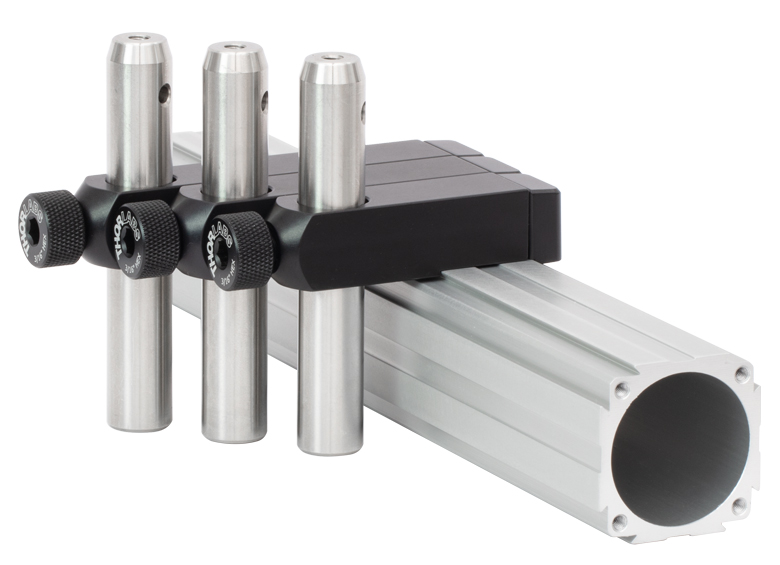

3種類の異なるポスト - レール間距離のキャリアをご用意
XT34 Rail to Post Distances
Click to Enlarge
View Imperial Product List
型番数量Description
Imperial Product List
XT34TR1134 mm TRレール用キャリア、ポスト-レール間距離:0.5インチ(インチ規格)
XT34TR3134 mm TRレール用キャリア、ポスト-レール間距離:1.5インチ(インチ規格)
XT34-200134 mmコンストラクションレール、長さ200 mm
TR32Ø1/2インチポスト、#8-32ネジ、1/4”-20タップ穴付き、長さ3インチ(インチ規格)
View Metric Product List
型番数量Description
Metric Product List
XT34TR1/M134 mm TRレール用キャリア、ポスト-レール間距離:12.5 mm(ミリ規格)
XT34TR3/M134 mm TRレール用キャリア、ポスト-レール間距離:37.5 mm(ミリ規格)
XT34-200134 mmコンストラクションレール、長さ200 mm
TR75/M2Ø12.7 mmポスト、M4ネジ、M6タップ穴付き、長さ75 mm(ミリ規格)

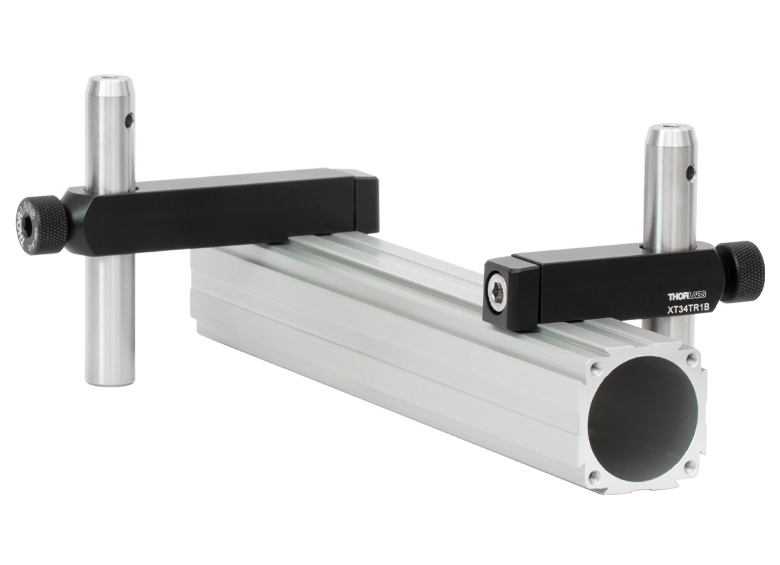

レールキャリアを使用してレールの両側に2つの平行な光路を作成

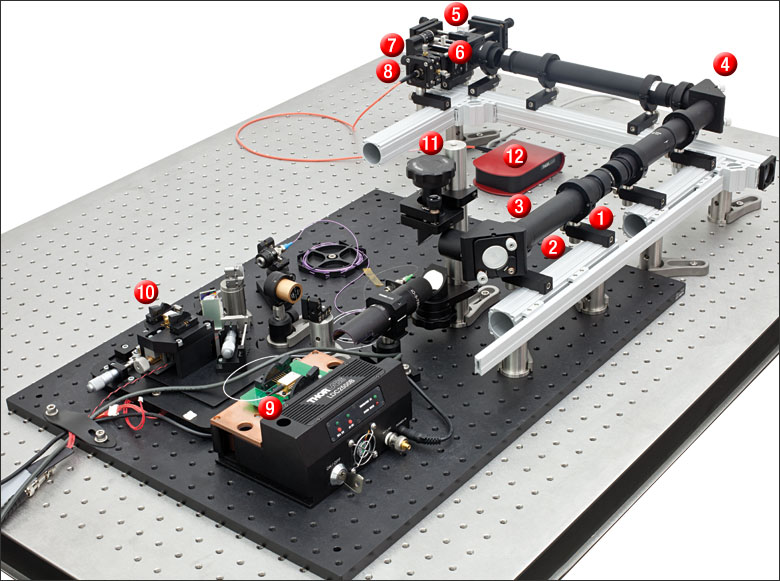

ラマン分光システム

Raman Spectrometer
Parts**DescriptionImageFig #*
XT34TR2XT34 TR Rail CarrierXT34TR21

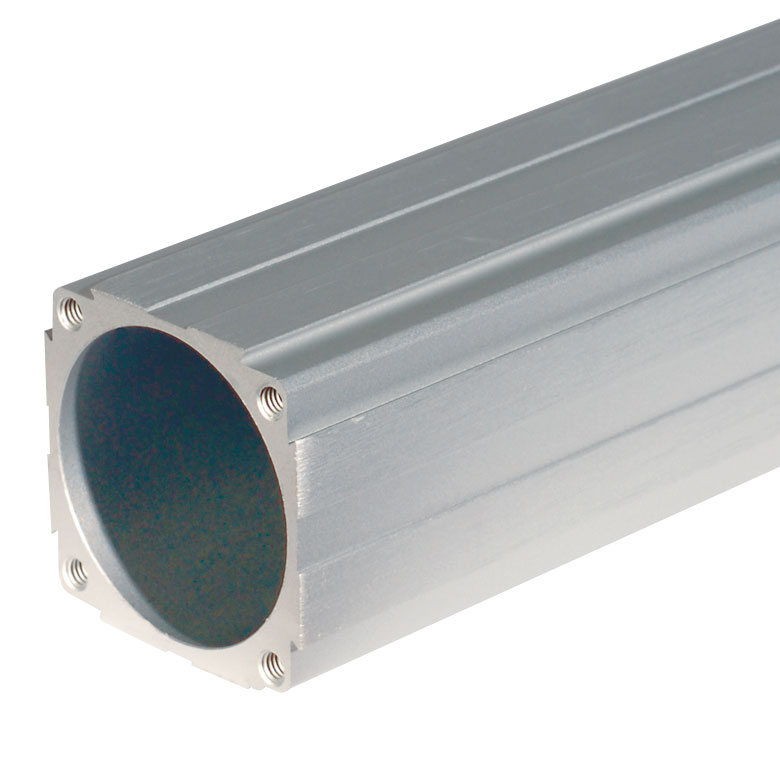

XT34-50034 mm Construction RailXT34-5002

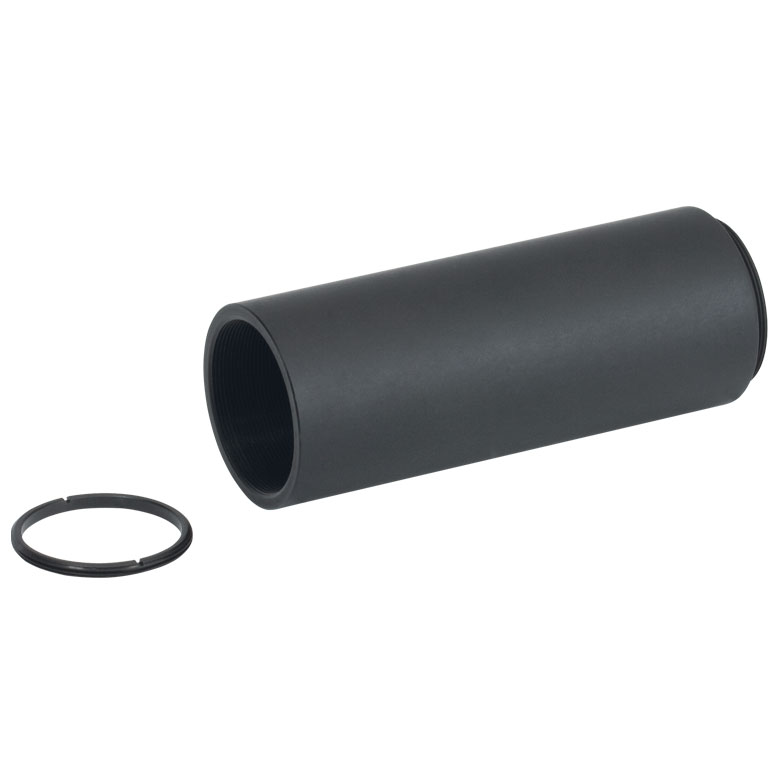

SM1L30SM1 Lens TubeSM1L303
KCB1Right-Angle Kinematic Mirror MountKCB14
CVH100Cuvette Holder for Micro & Macro CuvettesCVH1005

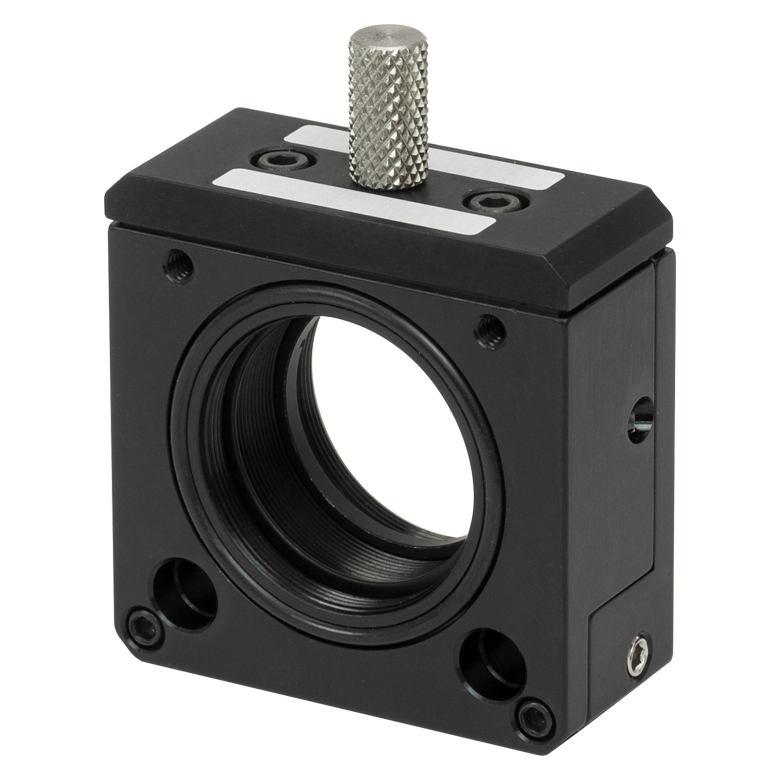

CFH2Stackable Filter Holder Block for Ø1" OpticsCFH26
Parts**DescriptionImageFig #*

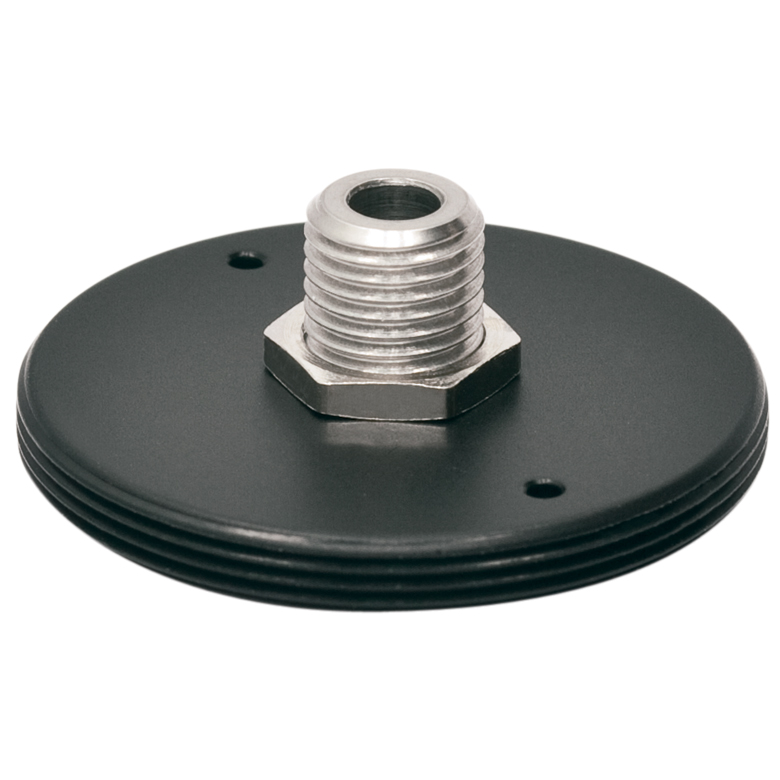

SM1SMASMA Fiber Adapter Plate with External SM1 ThreadSM1SMA7

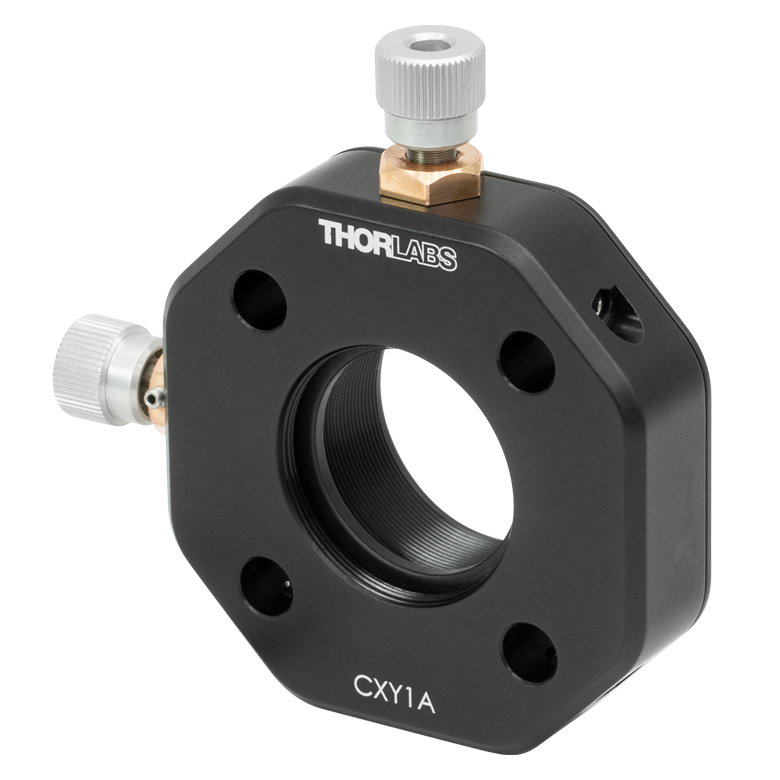

CXY130 mm Cage System, XY Translating Lens MountCXY18
TPA780P20780 nm Tapered AmplifierTPA780P209

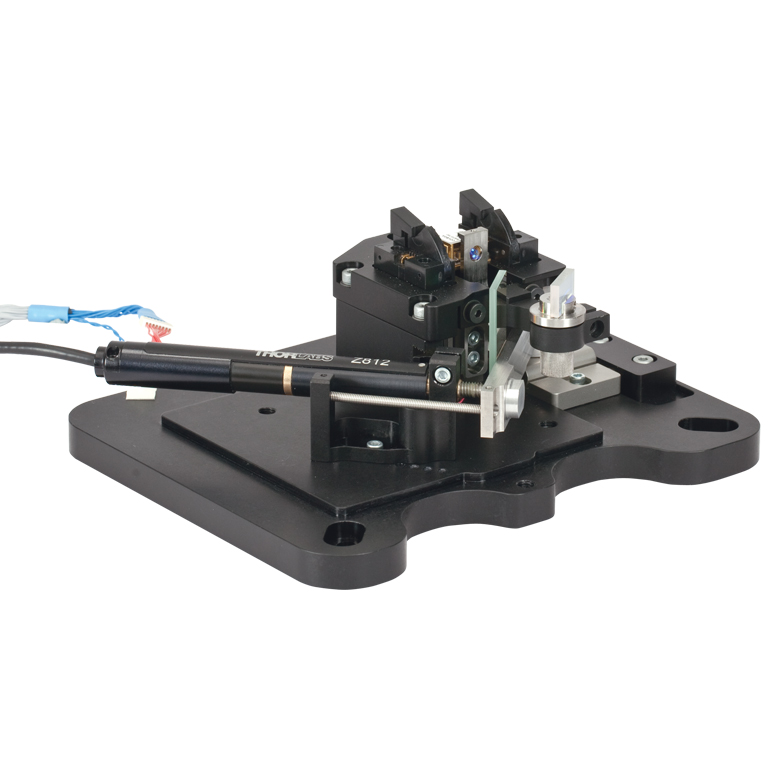

TLK-L780MTunable Laser Kit, 770 nm, Littman ConfigurationTLK-L780M10
RS99Complete Periscope AssemblyRS9911

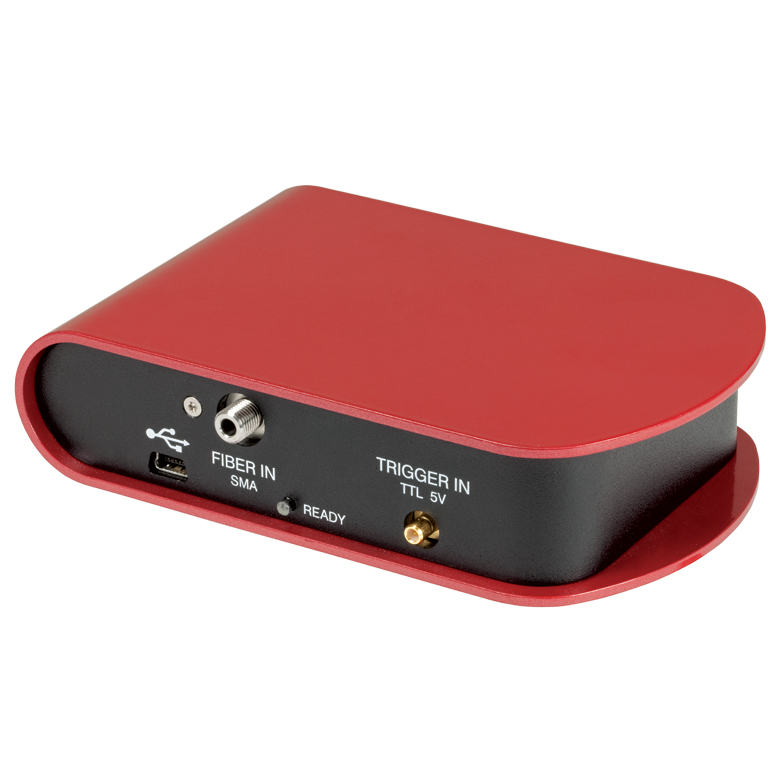

CCS200Compact Spectrometer,
200 - 1000 nm
CCS20012

*上図参照のこと
**表内はインチ規格の部品の組合せ例です。
ミリ規格の部品の組合せについては当社までお問い合わせください。


Posted Comments:
No Comments Posted
+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
XT34TR1 Support Documentation
XT34TR1Customer Inspired! 34 mm TRレール用キャリア、ポスト-レール間距離:0.5インチ(インチ規格)
¥5,312
3-5 Days
XT34TR2 Support Documentation
XT34TR2Customer Inspired! 34 mm TRレール用キャリア、ポスト-レール間距離:1.0インチ(インチ規格)
¥5,593
3-5 Days
XT34TR3 Support Documentation
XT34TR3Customer Inspired! 34 mm TRレール用キャリア、ポスト-レール間距離:1.5インチ(インチ規格)
¥5,909
3-5 Days
+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
XT34TR1/M Support Documentation
XT34TR1/MCustomer Inspired! 34 mm TRレール用キャリア、ポスト-レール間距離:12.5 mm(ミリ規格)
¥5,312
Today
XT34TR2/M Support Documentation
XT34TR2/MCustomer Inspired! 34 mm TRレール用キャリア、ポスト-レール間距離:25.0 mm(ミリ規格)
¥5,593
Today
XT34TR3/M Support Documentation
XT34TR3/MCustomer Inspired! 34 mm TRレール用キャリア、ポスト-レール間距離:37.5 mm(ミリ規格)
¥5,909
Today
