特長

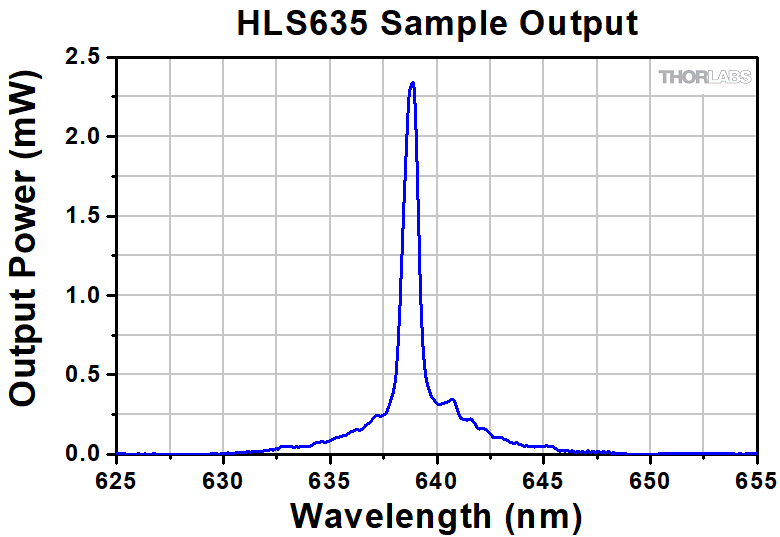

• 出力波長：635 nm(典型値)
• FC/PCファイバーコネクタ
• 出力パワーレベルは、低(約1 mW)、高(2.5 mW以上)、パルス(2 Hzで2.5 mW以上、50%デューティサイクル)から選択可能
• ACアダプタ(国内専用)が付属*
• スタンド付きの赤いゴム製カバーブーツ
• 取扱いが容易な小型設計：135.4 mm x 69.6 mm x 23.9 mm

この小型のハンドヘルド型ファイバ出力レーザ光源は、アライメント用のポータブルなレーザとして使用することを意図しています。HLS635の出力は、低出力(約1 mW)、高出力(2.5 mW以上)、そして高出力とOFFの間を2 Hzで切り替わるパルスモードの3モードで設定可能です。選択されたモードは、前面パネルにあるインジケータの点灯で示します。出力には標準的なシングルモードファイバSM600を用いたFC/PCコネクタ付きピグテールを使用し、635 nmの真のシングルモード出力を実現します。このユニットには3.6 Vの充電式ニッケル水素(NiMH)電池とチャージャが内蔵されています。スタンド付きで取り外し可能な赤いゴム製カバーブーツも付属しています。

ACアダプタ(国内専用)が付属します*。HLS635を充電する際は、レーザ発振はさせず、充電の許容温度範囲(「仕様」タブ参照)で行ってください。当社ではその他のファイバ出力レーザ光源もご提供しています。

注：すべてのピグテール付き半導体レーザについて、他のファイバに接続、もしくは他のファイバから取り外す際には、レーザ出力をOFFにしてください。

※日本国内用ACアダプタについて※

HLS635に付属する日本国内用ACアダプタはマニュアルの写真と異なります。仕様もマニュアルの記載内容と異なり、以下の通りとなります。HLS635の特性に違いはございません。

・AC Adapter Input: 100-240V VAC, 0.7A, 50-60Hz
・Max power: 22W Max
・Output Voltage: 9VDC, 2.5A

レーザの安全性とクラス分類

レーザを取り扱う際には、安全に関わる器具や装置を適切に取扱い、使用することが重要です。ヒトの目は損傷しやすく、レーザ光のパワーレベルが非常に低い場合でも障害を引き起こします。当社では豊富な種類の安全に関わるアクセサリをご提供しており、そのような事故や負傷のリスクの低減にお使いいただけます。可視域から近赤外域のスペクトルでのレーザ発光がヒトの網膜に損傷を与えうるリスクは極めて高くなります。これはその帯域の光が目の角膜やレンズを透過し、レンズがレーザーエネルギを、網膜上に集束してしまうことがあるためです。

安全な作業および安全に関わるアクセサリ

• クラス3または4のレーザを取り扱う場合は、必ずレーザ用保護メガネを装着してください。
• 当社では、レーザのクラスにかかわらず、安全上無視できないパワーレベルのレーザ光線を取り扱う場合は、ネジ回しなどの金属製の器具が偶然に光の方向を変えて再び目に入ってしまうこともあるので、レーザ用保護メガネを必ずご使用いただくようにお勧めしております。
• 特定の波長に対応するように設計されたレーザ保護眼鏡は、装着者を想定外のレーザ反射から保護するために、レーザ装置付近では常に装着してください。
• レーザ保護眼鏡には、保護機能が有効な波長範囲およびその帯域での最小光学濃度が刻印されています。
• レーザ保護カーテンやレーザー安全保護用布は実験室内での高エネルギーレーザの遮光にご使用いただけます。
• 遮光用マテリアルは、直接光と反射光の両方を実験装置の領域に封じ込めて外に逃しません。
• 当社の筺体システムは、その内部に光学セットアップを収納し、レーザ光を封じ込めて危険性を最小限に抑えます。
• ピグテール付き半導体レーザは、他のファイバに接続、もしくは他のファイバとの接続を外す際には、レーザ出力をOFFにしてください。パワーレベルが10 mW以上の場合には特にご注意ください。
• いかなるビーム光も、テーブルの範囲で終端させる必要があります。また、レーザ使用中には、研究室の扉は必ず閉じていなければなりません。
• レーザ光の高さは、目線の高さに設定しないでください。
• 実験は光学テーブル上で、全てのレーザービームが水平を保って直進するように設定してください。
• ビーム光路の近くで作業する人は、光を反射する不要な装飾品やアクセサリ(指輪、時計など)をはずしてください。
• レンズや他の光学装置が、入射光の一部を、前面や背面で反射する場合がありますのでご注意ください。
• あらゆる作業において、レーザは必要最小限のパワーで動作するようにご留意ください。
• アライメントは、可能な限りレーザの出力パワーを低減して作業を行ってください。
• ビームパワーを抑えるためにビームシャッタや フィルタをお使いください。
• レーザのセットアップの近くや実験室には、適切なレーザ標識やラベルを掲示してください。
• クラス3Rやクラス4のレーザ(安全確保用のインターロックが必要となるレーザーレベルの場合)で作業する場合は、警告灯をご用意ください。
• ビームトラップの代用品としてレーザービュワーカードを使用したりしないでください。

レーザ製品のクラス分け

レーザ製品は、目などの損傷を引き起こす可能性に基づいてクラス分けされています。国際電気標準会議(The International Electrotechnical Commission 「IEC」)は、電気、電子工学技術関連分野の国際規格の策定および普及を行う国際機関で、IEC60825-1は、レーザ製品の安全性を規定するIEC規格です。レーザ製品のクラス分けは下記の通りです

Class	Description	Warning Label
1	ビーム内観察用の光学機器の使用を含む、通常の条件下での使用において、安全とみなされているクラス。このクラスのレーザ製品は、通常の使用範囲内では、人体被害を及ぼすエネルギーレベルのレーザを発光することがないので、最大許容露光量(MPE)を超えることはありません。このクラス1のレーザ製品には、筐体等を開かない限り、作業者がレーザに露光することがないような、完全に囲われた高出力レーザも含まれます。
1M	クラス1Mのレーザは、安全であるが、望遠鏡や顕微鏡と併用した場合は危険な製品になり得ます。この分類に入る製品からのレーザ光は、直径の大きな光や拡散光を発光し、ビーム径を小さくするために光を集束する光学素子やイメージング用の光学素子を使わない限り、通常はMPEを超えることはありません。しかし、光を再び集光した場合は被害が増大する可能性があるので、このクラスの製品であっても、別の分類となる場合があります。
2	クラス2のレーザ製品は、その出力が最大1 mWの可視域での連続放射光に限定されます。瞬目反射によって露光が0.25秒までに制限されるので、安全と判断されるクラスです。このクラスの光は、可視域(400～700 nm)に限定されます。
2M	このクラスのレーザ製品のビーム光は、瞬目反射があるので、光学機器を通して見ない限り安全であると分類されています。このクラスは、レーザ光の半径が大きい場合や拡散光にも適用されます。
3R	クラス3Rのレーザ製品は、直接および鏡面反射の観察条件下で危険な可視光および不可視光を発生します。特にレンズ等の光学機器を使用しているときにビームを直接見ると、目が損傷を受ける可能性があります。ビーム内観察が行われなければ、このクラスのレーザ製品は安全とみなされます。このクラスでは、MPE値を超える場合がありますが、被害のリスクレベルが低いクラスです。可視域の連続光のレーザの出力パワーは、このレベルでは5 mWまでとされています。
3B	クラス3Bのレーザは、直接ビームを見た場合に危険なクラスです。拡散反射は通常は有害になることはありませんが、高出力のクラス3Bレーザを使用した場合、有害となる場合もあります。このクラスで装置を安全に操作するには、ビームを直接見る可能性のあるときにレーザ保護眼鏡を装着してください。このクラスのレーザ機器にはキースイッチと安全保護装置を設け、さらにレーザ安全表示を使用し、安全照明がONにならない限りレーザがONにならないようにすることが求められます。Class 3Bの上限に近いパワーを出力するレーザ製品は、やけどを引き起こすおそれもあります。
4	このクラスのレーザは、皮膚と目の両方に損傷を与える場合があり、これは拡散反射光でも起こりうるとみなされています。このような被害は、ビームが間接的に当たった場合や非鏡面反射でも起こることがあり、艶消し面での反射でも発生することがあります。このレベルのレーザ機器は細心の注意を持って扱われる必要があります。さらに、可燃性の材質を発火させることもあるので、火災のリスクもあるレーザであるとみなされています。クラス4のレーザには、キースイッチと安全保護装置が必要です。
全てのクラス2以上のレーザ機器には、上記が規定する標識以外に、この三角の警告標識が表示されていなければいけません。
