30 mmキネマティックキューブマウント付き直角プリズムミラー


  • Removable Right-Angle Mirror in 30 mm Cage Cube
  • Pre-Mounted Mirrors Available with One of Four Coatings
  • Accepts 25 mm x 25 mm Right-Angle Prism or Mirror

DFM1-E02

DFM1T2

Cube Top Features Removable Mounting Bar for Installing Alternate Optic

DFM1-M01 Beam Turning Cube shown with Ø6 mm Cage Rods

Application Idea

Cube Top with Silver-Coated Right-Angle Mirror (Bottom not Shown)

Related Items


Please Wait
Prism Drawing
入射ビームを反射させるには、キューブ内に直角プリズムミラーを上図の向きで配置してください。キューブ上面には、ビームの光路を示す図が刻印されています。

Click to Enlarge
View Imperial Product List
型番数量Description
Imperial Product List
ERSCA4Rod Adapter for Ø6 mm ER Rods
DFM1-E031直角プリズムミラー用キネマティックケージキューブ、誘電体コーティングプリズムミラー付き、750~1100 nm、右偏向、1/4”-20タップ穴(インチ規格)
VBA05-7801可変ビームスプリッタ/光減衰器、780 nm用
ER3-P41Ø6 mm ケージアセンブリーロッド、長さ 76.2 mm、4個入り
View Metric Product List
型番数量Description
Metric Product List
ERSCA4Rod Adapter for Ø6 mm ER Rods
DFM1/M-E031直角プリズムミラー用キネマティックケージキューブ、誘電体コーティングプリズムミラー付き、750~1100 nm、右偏向、M6タップ穴(ミリ規格)
VA5-780/M1 30 mmケージキューブ付き可変ビームスプリッタ、780 nm用、M4タップ穴付き(ミリ規格)
ER3-P41Ø6 mm ケージアセンブリーロッド、長さ 76.2 mm、4個入り

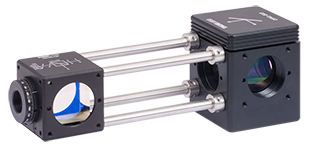

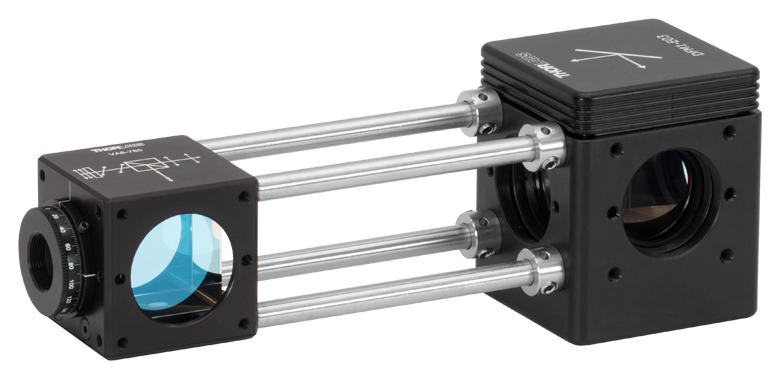

ケージロッドおよびケージロッドアダプタERSCAを使用して直角プリズムミラー付きキューブDFM1(/M)-E03を可変ビームスプリッターキューブVBA05-780に接続。

特長

  • 直角プリズムミラー取付け済みの30 mmキネマティックケージキューブ
  • 30 mmケージシステムならびにSM1レンズチューブに対応
  • 透過と90°偏向のビーム経路の切り替えが容易
  • お持ちの直角プリズムミラーとの交換や出力方向の変更に使用可能なキューブトップもご用意
  • キューブボトムとカバープレートは単品でもご購入可能
  • 2つのキューブを並列接続する30 mmケージキューブコネクタも別売りでご用意(下記参照)
  • 蛍光フィルターキューブシステムに対応

直角プリズムミラー付きキューブは、30 mmケージシステム内で透過方向と90°偏向方向のビーム経路の素早い切り替えを可能にします。直角プリズムミラー用のキューブはキネマティックトップとベースで構成されています。ベースにはSM1ネジ付きポートが4つあり、各ポートの周りには30 mmケージシステムに対応したケージロッド取付け用のタップ穴が4つ付いております。ベースと対になるトップには25 mm x 25 mmの直角プリズムミラーが付いています。このミラーには保護膜付き銀コーティング、保護膜付き金コーティング、400~750 nmあるいは750~1100 nmの誘電体コーティングミラーの4種類のうちのいずれかの反射コーティングが施されています。ミラーの仕様とグラフについてはそれぞれ「仕様」タブと「グラフ」タブをご覧ください。

直角プリズムミラー用キューブのベースとトップに付いている磁石により、ケージシステム内では再現性の高い位置決めが可能です。 ポートの位置での光軸高さは30 mmです。キューブトップにはミラーの位置とキューブ内の光路を示す図が刻印されています(実験システム内における直角プリズムミラー用キューブの設置向きについては右上の図をご参照ください)。

別売りのキューブトップ(下記参照)を使用すると、光学素子の交換や、透過と偏光方向のビーム経路(左右に偏向)の切り替えを素早く行うことができます。こちらはレーザーステアリングの用途に適しています。キューブベースも別途ご購入が可能です。同じベースが当社の蛍光フィルターキューブシステムで使用されていますので、アライメント済みの光学系の中で直角プリズムミラー/プリズムと蛍光フィルターセットの交換も可能です。2つの隣り合うキネマティックキューブをケージキューブコネクタ(別売り、下記参照)を使用して接続することもできます。コネクタは、ポート周りのケージロッド取付け用のタップ穴とネジ無しアライメント用の穴を利用して取り付けが可能です。

当社ではお持ちの直角プリズムミラーを取り付けるための空のケージキューブもご用意しております。

Item #DFM(/M)-P01DFM(/M)-M01DFM(/M)-E02DFM(/M)-E03
Unmounted Mirror Item #MRA25-P01MRA25-M01MRA25-E02MRA25-E03
Hypotenuse CoatingProtected SilverProtected GoldDielectric  400 - 750 nmDielectric  750 - 1100 nm
ReflectanceRavg > 97.5% (450 nm - 2 μm)
Ravg > 96% (2 - 20 μm)
Ravg > 96% (800 nm - 20 μm)Rs and Rp > 99%
(400 nm - 750 nm)
Rs and Rp > 99%
(750 nm - 1100 nm)
Mirror Substrate MaterialN-BK7a
Dimensional Tolerance±0.1 mm±0.1 mm ±0.1 mm ±0.1 mm
Surface Quality of Coated Surface40-20 Scratch-Dig40-20 Scratch-Dig10-5 Scratch-Dig10-5 Scratch-Dig
Flatness (Peak to Valley)λ/10 @ 633 nmλ/10 @ 633 nm λ/10 @ 633 nmλ/10 @ 633 nm
Dimensions (Reflective Face)35.4 mm  x 25 mm35.4 mm x 25 mm35.4 mm x 25 mm35.4 mm x 25 mm
Clear Aperture (Unmounted)70% of Face Length and Width70% of Face Length and Width70% of Face Length and Width70% of Face Length and Width
45°-45°-90° Prism Angular Tolerance±3 arcmin±3 arcmin ±3 arcmin ±3 arcmin
  • リンクをクリックいただくと基板の詳細がご覧いただけます。

グラフの網掛けの部分は、この光学素子をご使用になる際に推奨する波長範囲を示しています。この帯域外(特に反射率が変動したり傾斜したりしている範囲)の反射率は品質管理の面で厳密にモニタされておりません。また、ロットによってバラツキがある可能性がありますのでご注意ください。

保護膜付き銀コーティング (450 nm~20 µm)

Protected Silver at Near-Normal Incident Angle
Click to Enlarge

保護膜付き銀、生データのエクセルシート
Protected Silver at 45 Degree Incident Angle
Click to Enlarge

保護膜付き銀、生データのエクセルシート



保護膜付き金コーティング (800 nm~20 µm)

Protected Gold at Near-Normal Incident Angle
Click to Enlarge

保護膜付き金、生データのエクセルシート
Protected Gold at 45 Degree Incident Angle
Click to Enlarge

保護膜付き金、生データのエクセルシート



このプロット図は、典型的なコーティングロットでの当社の誘電体コーティング-E02(400~750 nm)と-E03(750~1100nm)の反射率を示しています。各グラフの網掛けは、コーティングの反射率が高い範囲を示しています。ロットにはバラツキがあるため、この推奨スペクトル範囲は実際に光学素子が高い反射率を示す範囲よりも狭い可能性があります。このデータの解釈についてご不明な点がございましたら当社までお問い合わせ下さい。複数の誘電体コーティングにかかるスペクトル範囲に対応するミラーが必要な場合は、金属ミラーをご検討下さい。

-E02コーティング (400~750 nm)

-E02コーティング、AOI 8°および45°の生データのエクセルシート

-E03コーティング (750~1100 nm)

-E03コーティング、AOI 8°および45°の生データのエクセルシート


Posted Comments:
drioux  (posted 2018-01-18 06:48:22.963)
The magnets are very strong and the cube top can hit the cube base quite hard when it sits into place. I found that repeated insertion and removal of the cube results in small deformation in the dowel pins at the bottom of the cube top (I can send pictures if you want). Once this happens, the cube top does not keep a precise position which results in misalignment of our optical system.
llamb  (posted 2018-03-31 11:03:19.0)
Hello, thank you for your feedback. I will notify our engineering team to look into the magnets and dowel pins so that we can help prevent this issue. I will also follow up with you directly to discuss this further.
cbrideau  (posted 2014-08-28 19:06:28.723)
I found the magnets are too strong. It takes so much force to pull the cube out that it is easy to misalign the whole cage assembly! Can we get a version with magnets at say 10% of the strength? I realize this might sacrifice some of the kinematic precision, but for upright positioning gravity is already in my favour.
jlow  (posted 2014-09-18 02:19:04.0)
Response from Jeremy at Thorlabs: We could do this as a custom. You could also try heating up the magnet locally to decrease the magnetic strength. I will contact you directly about this.
user  (posted 2013-08-09 19:26:40.91)
I have a similar need as poster n-Lindquist; switching between 3 detection systems from the side port of a microscope, one straight-through, one right hand, and one left hand. This gives me the 1st 2 but not the left hand. Doesn't seem like a major mod for a future product...
pbui  (posted 2013-08-20 17:33:00.0)
Response from Phong at Thorlabs: Thank you for your feedback. We may be able to offer a custom mount that could accommodate your requested functionality. Please contact Techsupport@thorlabs.com if you would like to explore this option further.
cuchan  (posted 2013-06-10 03:50:37.383)
The premounted mirrors, DFM-E02 for instance, do they come with the base DFMB or we need to buy separately? As for the Cube Top DFMT2, can we mount a 1" beamsplitter cube (PBS251 for instance) on it?
cdaly  (posted 2013-06-11 09:02:00.0)
Response from Chris at Thorlabs: Thank you for using our web feedback. Yes, the Mounted DFM series of turning mirrors come included with the bottom part of the cube DFMB(/M) as well.
n-lindquist  (posted 2013-02-13 11:11:59.967)
Do you sell or is there there a compatible cube that would turn a beam the other direction? I'd like to be able to swap between right handed and left handed turning directions.
jlow  (posted 2013-02-14 14:01:00.0)
Response from Jeremy at Thorlabs: We do not currently have a version of the cube top to easily switch between the left and right hand configuration. We can probably make a custom version for you. I will get in contact with you on this.

直角プリズムミラー付きキネマティックケージキューブ


Click for Details

各キューブは直角プリズムミラー付きです。お持ちのミラーと交換する場合には付属の六角レンチ(3/32インチ)を使用して取付けバーを外してください。
  • 直角プリズムミラー付き30 mmキネマティックキューブに下記のミラーが取付け済み:
    • 型番末尾が-P01:銀コーティングミラー、450 nm~20 µm
    • 型番末尾が-M01:金コーティングミラー、800 nm~20 µm
    • 型番末尾が-E02:誘電体コーティングミラー、400~750 nm
    • 型番末尾が-E03:誘電体コーティングミラー、750~1100 nm
  • 各SM1ネジ付きポートの周りには30 mmケージシステム対応のケージロッド取付け用タップ穴が4つ
  • 底部にポスト取付け用M6タップ穴が3つ

こちらの30 mmケージ対応直角プリズムミラー付きキューブは、ポスト取り付けが可能なキューブベースと、直角プリズムミラー付きの取り外し可能なキューブトップで構成されています。キューブトップは磁石でキューブベースに保持されているため、アライメント済みのセットアップ内で光学素子の出し入れが繰り返し行えます。キューブトップには直角プリズムミラーが取り付け済みで、当社のSM1レンズチューブ30 mmケージシステムへの組み込みが容易です。お持ちの光学素子を取り付けたい場合には、空の直角プリズムミラー用30 mmケージキューブもご用意しております。

キューブトップにはSM1ネジ付きポートが2つ付いており、厚さ5.0 mmまでのØ25 mm~Ø25.4 mm(Ø1インチ)光学素子を取り付けられます(固定リングSM1RRが2個付属)。ケージキューブ内で直角プリズムミラーを保持する取付けバーは、付属の六角レンチ(3/32インチ)で取り外すことができます(右の写真をご覧ください)。こちらのキューブトップは右に偏向します。左偏向をご希望の場合は、下記の別売りのキューブトップをご使用ください。ポート中心の光軸高さは30 mmです。

キューブの各側面には、SM1ネジポートが1つとØ6 mmケージロッド取付け用タップ穴が4つ付いています。キューブベースの底部にはM6タップ穴が3つあり、M6止めネジ(付属しておりません)を使用してØ25 mm~Ø25.4 mm(Ø1インチ)Ø38 mm(Ø1.5インチ)ポストの上部タップ穴、そしてØ12 mm~Ø12.7 mm(Ø1/2インチ)ポストの底部タップ穴に直接取り付けられます。またネジアダプタAE4M6Mを使用することによりØ12 mm~Ø12.7 mm(Ø1/2インチ)ポストの上部タップ穴にも使用可能となります。

空の直角プリズムミラー用キューブトップ、ベース、そしてカバープレートもそれぞれ単品でご用意しております(下記参照)。

+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
DFM1-P01 Support Documentation
DFM1-P01直角プリズムミラー用キネマティックケージキューブ、銀コーティングプリズムミラー付き、450 nm~20 µm、右偏向、1/4”-20タップ穴(インチ規格)
¥57,994
3-5 Days
DFM1-M01 Support Documentation
DFM1-M01直角プリズムミラー用キネマティックケージキューブ、金コーティングプリズムミラー付き、800 nm~20 µm、右偏向、1/4”-20タップ穴(インチ規格)
¥66,270
3-5 Days
DFM1-E02 Support Documentation
DFM1-E02直角プリズムミラー用キネマティックケージキューブ、誘電体コーティングプリズムミラー付き、400~750 nm、右偏向、1/4”-20タップ穴(インチ規格)
¥75,440
3-5 Days
DFM1-E03 Support Documentation
DFM1-E03直角プリズムミラー用キネマティックケージキューブ、誘電体コーティングプリズムミラー付き、750~1100 nm、右偏向、1/4”-20タップ穴(インチ規格)
¥75,440
3-5 Days
+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
DFM1/M-P01 Support Documentation
DFM1/M-P01直角プリズムミラー用キネマティックケージキューブ、銀コーティングプリズムミラー付き、450 nm~20 µm、右偏向、M6タップ穴(ミリ規格)
¥61,994
Today
DFM1/M-M01 Support Documentation
DFM1/M-M01直角プリズムミラー用キネマティックケージキューブ、金コーティングプリズムミラー付き、800 nm~20 µm、右偏向、M6タップ穴(ミリ規格)
¥61,994
3-5 Days
DFM1/M-E02 Support Documentation
DFM1/M-E02直角プリズムミラー用キネマティックケージキューブ、誘電体コーティングプリズムミラー付き、400~750 nm、右偏向、M6タップ穴(ミリ規格)
¥71,165
Today
DFM1/M-E03 Support Documentation
DFM1/M-E03直角プリズムミラー用キネマティックケージキューブ、誘電体コーティングプリズムミラー付き、750~1100 nm、右偏向、M6タップ穴(ミリ規格)
¥71,165
3-5 Days

直角プリズムミラー取付け用キネマティックキューブベースとトップ


Click to Enlarge

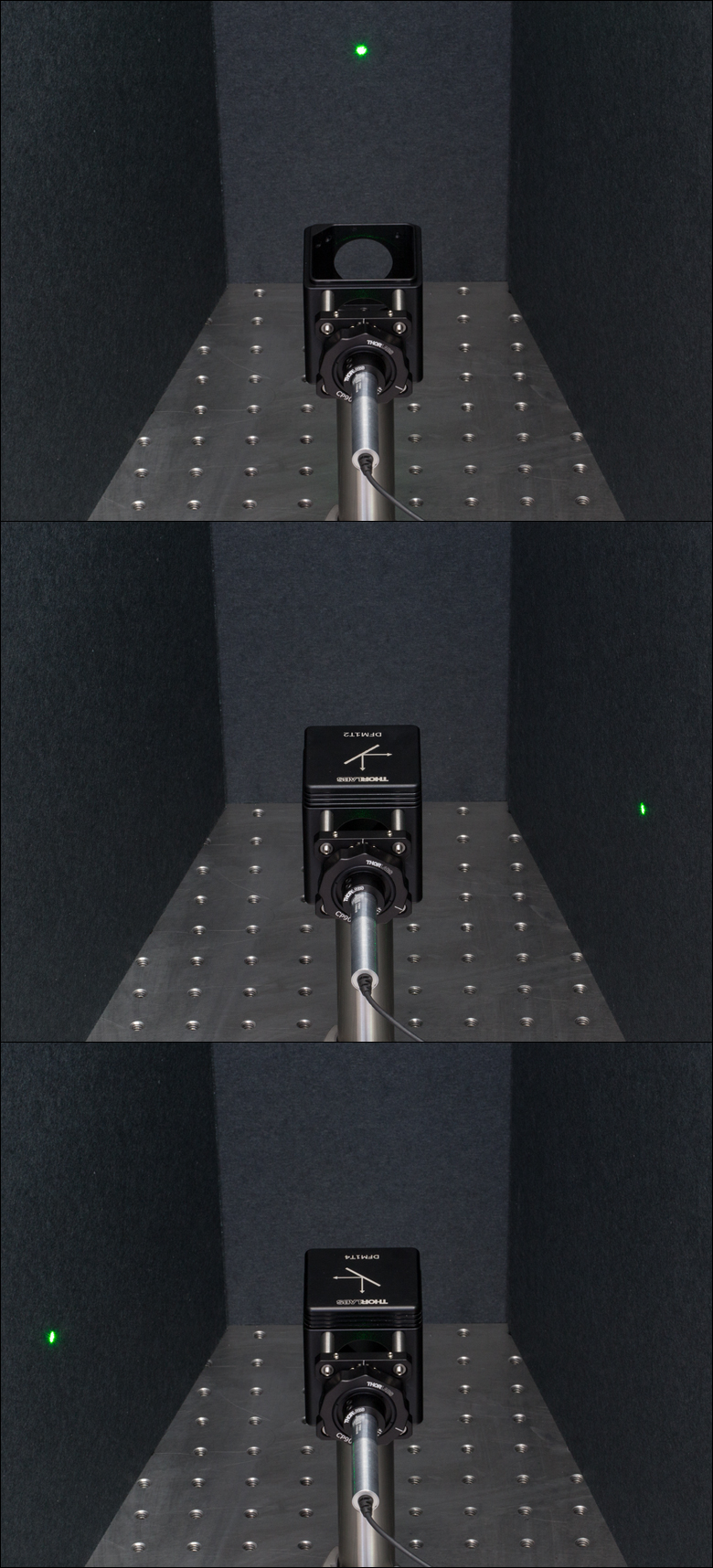

コリメートレーザCPS532からの出力光をベースDFM1B(/M)に入射。ベースとの組み合わせとして、キューブトップなし(上)、ミラー MRA25-P01とキューブトップDFM1T2(中央)、同じミラーMRA25-P01とキューブトップDFM1T4(下)を提示。
  • お手持ちの直角プリズムミラー取付け用の空のキネマティックベースとトップ
  • アライメント済み実験セットアップで素早くミラーの交換やビーム偏向が可能
  • キューブベースの各SM1ネジ付きポートの周りには30 mmケージシステムに対応したケージロッド取付け用4つのタップ穴
    • 底部にポスト取付け用M6タップ穴が3つ
  • ビーム透過用カバープレートもご用意

こちらのビーム偏向キネマティックキューブトップ(型番DFM1T2と DFM1T4)とキューブベースDFM1B(/M)は、アライメント済み実験セットアップにおいて、直角プリズムミラーや直角プリズムの取り付けや交換を容易にします。

キューブトップDFM1T2とDFM1T4は25 mm x 25 mmの直角プリズムミラーまたは直角プリズムを保持する設計です。キューブトップの2つのSM1ネジ付きポートは、厚さ5.0 mmまでのØ25 mm~Ø25.4 mm(Ø1インチ)光学素子を取り付けます(固定リングSM1RRが2個付属)。ケージキューブ内で直角プリズムミラーを保持する取付けバーは、付属の六角レンチ(3/32インチ)で取り外すことができます。 DFM1T2は右に偏向する直角プリズムミラー、DFM1T4は左に偏向する直角プリズムミラーを保持します。従って、キューブトップDFM1T2をDFM1T4に交換すると、ビームは180° 偏向します(右の写真をご覧ください)。こちらのキューブトップは上記の直角プリズムミラー/直角プリズム取付け用キネマティックキューブならびに当社の蛍光フィルターキューブシステムに対応します。

キューブトップは磁石でキューブベースに保持されるため、アライメント済みのセットアップ内で光学素子の出し入れが繰り返し行えます。キューブベースDFM1B/Mの各側面には、SM1ネジポートが1つとØ6 mmケージロッド取付け用タップ穴が4つ付いています。キューブベースの底部にはM6タップ穴が3つあり、M6止めネジ(付属しておりません)を使用してØ25 mm~Ø25.4 mm(Ø1インチ)Ø38 mm(Ø1.5インチ)ポストの上部タップ穴、そしてØ12 mm~Ø12.7 mm(Ø1/2インチ)ポストの底部タップ穴に直接取り付けられます。またネジアダプタAE4M6Mを使用することによりØ12 mm~Ø12.7 mm(Ø1/2インチ)ポストの上部タップ穴にも使用可能となります。

ケージキューブベースのポート中心は光軸高さ30 mmの位置にあります。

ケージキューブ用のカバーDFM1Cは、直角プリズムがキューブ内に設置されていないときのトップカバーとしてご用意しております。 トップカバーをエンドキャップSM1CP2と使用すると、上部あるいは未使用のポートからの迷光の量を減らすことができます。

+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
DFM1B Support Documentation
DFM1Bキネマティックケージキューブベース、1/4"-20タップ穴(インチ規格)
¥20,688
3-5 Days
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
DFM1C Support Documentation
DFM1CCustomer Inspired! ケージキューブトップカバープレート
¥6,206
Today
DFM1T2 Support Documentation
DFM1T2キネマティックケージキューブトップ、ビーム偏向用インサート付き、右偏向
¥35,169
3-5 Days
DFM1T4 Support Documentation
DFM1T4キネマティックケージキューブトップ、ビーム偏向用インサート付き、左偏向
¥35,169
3-5 Days
+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
DFM1B/M Support Documentation
DFM1B/Mキネマティックケージキューブベース、M6タップ穴(ミリ規格)
¥20,688
Today

30 mmケージキューブコネクタ


Click to Enlarge
ケージキューブコネクタC4W-CCを使用して2つのケージキューブDFM1(/M)-P01を接続
  • 2つのビーム偏向キューブや蛍光フィルターキューブを並列接続
  • キューブベースで接続したまま、キューブトップは取り外しや交換が可能
  • ケージキューブC4WC6Wに使用可能

ケージキューブコネクタC4W-CCは、右の写真のように2つのキネマティックビーム偏向キューブや蛍光フィルターキューブを接続させることができます。C4W-CCの2本のピンをケージキューブのSM1ネジポート付き面のドリル穴に取り付けることでアライメントが保持されます。 蛍光フィルタや直角プリズムはキューブ筐体が接続したままでも取り外しや交換が可能です。

C4W-CCは当社の30 mmケージキューブにも対応します。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
C4W-CC Support Documentation
C4W-CCCustomer Inspired! 30 mmケージキューブ用コネクタ、C4W&C6Wシリーズキューブ用
¥7,105
Today
