Products HomeTEC付き半導体レーザーマウント
- Integrated TEC Element
- Ø5.6 mm and Ø9 mm LD Packages Supported
- Compatible with Multi-Axis Stage Platforms

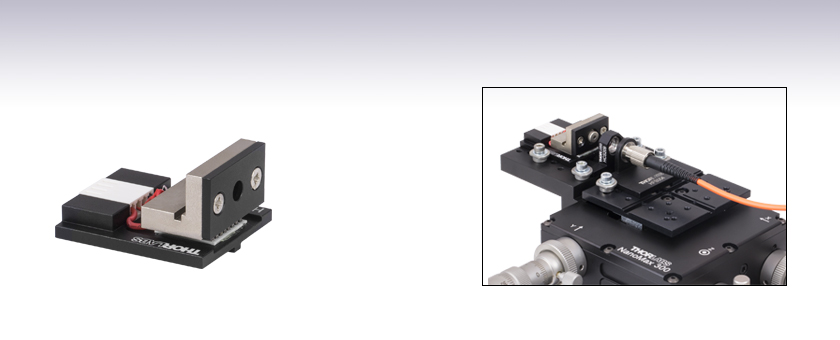

Application Idea
Fiber Launch Using NanoMax 3-Axis Stage
HLD001
Please Wait
特長
- 3 A TEC(熱電冷却)素子内蔵
- 多軸フレクシャーステージプラットフォームに取り付け可能
- Ø5.6 mmとØ9 mmのCAN型半導体レーザーパッケージに対応
温度安定化レーザーマウントHLD001は、当社のØ5.6 mmおよびØ9 mm半導体レーザを温度制御を行いながら多軸フレクシャープラットフォームに組み込めるよう設計されています。このマウントに内蔵されているTEC素子は、半導体レーザを一定の温度に保つため3 Aまでの冷却が可能です。半導体レーザの温度安定化は、半導体レーザのパワーや波長を厳密に制御したい用途で必要となります。当社では、半導体レーザの温度および電流の制御に適した温度および電流コントローラを幅広くご用意していますT-Cube™温度コントローラTTC001は、マウントHLD001を使用する用途でよく用いられています。
温度安定化用のTEC機能に加え、HLD001はフレクシャープラットフォームに適応するように設計されています。このマウントにはフレクシャープラットフォームのキー溝に合致するアライメントキーがあり、フレクシャープラットフォームに容易かつ正確に組み込むことができます。多軸フレクシャーマウントに組み込むことによって、半導体レーザ位置の制御や光学系とのアライメントが可能になります。
フレクシャーステージマウントは、別売りの止め具AMA010/M(下記参照)を使用して位置を固定することができます。止め具の片側には切欠き面があるため、止め具を取り外すことなくフレクシャーステージマウントの取付け、取外しができます。止め具のネジを緩め、その切欠き面を内側に回転させればフレクシャーステージマウントが外れます。
| Laser Diode Accessory Selection Guide | |||||
|---|---|---|---|---|---|
| Other Temperature Controlled Mounts | Passive Mounts | Passive Mounts with Collimation Package | Strain Relief Cables | Diode Sockets | Controllers |
 |  |  |  |  |  |
| Multi-Axis Stage Accessories | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
 |  |  |  |  |  |  |  |  |  |  |  |
| Fiber Mounts | Fiber Rotators | Waveguide Mounts | Diode Mounts | Fixed Mounts | Kinematic Mounts | Top Plates | Extension Platforms | Fiber Chucks | Slide Holders | Kinematic Platforms | Adapter Plates |
| Posted Comments: | |
Peter Seem
(posted 2023-09-07 08:13:24.543) Is the can of the laser diode in electrical contact with the heatsink block and clamping plate? And is the can of the laser diode in electrical contact with the bottom plate (the on on which THORLABS and HLD001 are printed) or with any of the four electrical pins? user
(posted 2023-05-17 15:29:30.14) Can Pigtailed TO can laser diodes be mounted on HLD001 or is it only compatible with Free Space diodes? JReeder
(posted 2023-05-17 09:11:31.0) Thank you for your enquiry. The HLD001 can only be used with Free space Ø5.6 mm and Ø9 mm laser diode packages. It is not designed to be used with a pigtailed laser diode. AURELIEN DAVID
(posted 2020-11-06 12:19:04.947) Do you offer any cable which is compatible with the HLD connector?
If not, for connection to a CAB420: the CAB diagram shows three pins per polarity for the TEC (3 + and 3 -). Can I just connect one of each to the HLD?
And regarding the thermistor, is there a polarity? The CAB diagram shows one, but the HLD doesn't. DJayasuriya
(posted 2020-12-08 10:38:02.0) thank you for your inquiry. we do offer a connecter with the HLD but you would have to make you cable. here is the pin out :
1 peltier positive (top plate will cool down)
2 thermistor
3 thermistor
4 peltier negative (top plate will cool down)
hope this helps. If you have any further questions with your application please get in touch with your local tech support team, who'd be happy to help. cdaly
(posted 2013-01-24 16:40:00.0) Response from Chris at Thorlabs to Andrew: Thank you for using our webfeedback. If beam pointing is an issue, I would first check to make sure the diode itself is mounted securely in the TCLDM9 with the appropriate flange. If it's still offset with respect to the cage, perhaps the simplest solution would be to use a KCB1 mirror mount to steer the beam within the cage. If this is not an option, the HLD001 is certain worth looking into, but there are a few things you should note. There is no cable directly compatible with both of these devices so in order to used them together you would need to solder one using the extra connectors provided with the ITC and the socket provided with the HLD001. You should also be sure to make sure that this TEC can handle the heat generated by your diode. The capacity of the mount is 6.3 Watts, as opposed to the TCLDM9 which has a 20 W capacity. alee
(posted 2013-01-24 18:21:53.13) Hi,
Could you tell me if this mount is suitable for hooking upto an ITC4001 controller and if so what cables should be used? I'm using a UV, 5.6mm, style B laser diode. FYI I Currently use several TCLMD9 and LDM21 mounts but have a few issues with these, the very large cables and connectors take up a lot of room and put a lot of torque on the mounts, it's hard to keep them stable amd firmly positioned with just a 1/2" post. The beam coming from a mounted 5.6mm diode in one of these mounts is usually to off axis to use with a cage system as well, do you think a HDL001 mounted on a kinematic platform will be a worthwhile upgrade?
Regards
Andrew |
ズーム| Specifications | |
|---|---|
| Laser Diode Package | Ø5.6 mm and Ø9 mm |
| TEC Current | 3.0 A (Max) |
| TEC Voltage | 3.75 V (Max) |
| QMAX (@ IMax)a | 6.3 W |
| dTMAX (@ IMax)b | 67 °C |
| Temperature Sensor | 10 kΩ Thermistor |
温度安定化レーザーマウントHLD001は、当社のØ5.6 mmおよびØ9 mmのCAN型半導体レーザを温度制御を行いながら多軸フレクシャープラットフォームに組み込めるよう設計されています。
| Pin Connections | |
|---|---|
| Pin 1 | Peltier Cooler +Ve |
| Pin 2 | Thermistor |
| Pin 3 | Thermistor |
| Pin 4 | Peltier Cooler -Ve |
ズーム
Click for Details
取付けブロックAMA110(/M)で近接して取り付けられたアクセサリ
| Lockdown Clamps | |||||
|---|---|---|---|---|---|
| Item # | AMA010 | AMA010/M | AMA110 | AMA110/M | AMA111 |
| Included Hardware | M3.5 Washer (x15) | M3 Washer (x15) | Setscrew (x12) 6-32 Cap Screw (x4) | Setscrew (x12) M3 Cap Screw (x4) | 6-32 Cap Screw (x2) M3 Cap Screw (x2) M3.5 Washer (x2) M3 Washer (x2) 7/64" Hex Key 2.5 mm Hex Key |
| Mechanical Diagram (Click for Details) |  |  |  | ||
- 部品をNanoMax、MicroBlockまたはRollerBlockステージに固定
- 1つの部品を固定するための止め具
- 複数の部品を近接して取り付けるための取付けブロックとクランプ
止め具AMA010/Mの片側には切欠きがあります。アクセサリを中央のアライメント用溝に沿って固定するとき、まず止め具の切り欠きが溝の方向に向くように回転します。アクセサリを止め具の間の溝にセットしたのち、止め具の丸いエッジがマウントの端部を覆うまで回転し、M3固定ネジとワッシャを使用して固定します。止め具は固定ネジを取り外さなくても回転することができます。詳しくは右の動画をご覧ください。付属のネジの長さは8 mmで、2.5 mm六角レンチを使用します。
複数の部品を近接して取り付ける場合には、取付けブロックAMA110/Mをお勧めいたします。 取付けブロックには部品の固定用に先端がナイロン製の止めネジ(セットスクリュ)が付いており、部品を簡単に再配置したり密接して取り付けたりすることが可能です。ブロックは2つの穴で固定しますが、そのためにM3キャップスクリュが付属しています。
また幅の細いデバイス取付け用クランプAMA111/Mは、デバイス同士を近接して取り付けます。2.5 mm六角レンチに対応するM3ワッシャとM3キャップスクリュで固定します。
