SM05シリーズ キネマティックマウント


  • SM05 Threading: 0.535"-40
  • Mount 1/2" (12.7 mm) Circular or Elliptical Optics
  • Mount Ø1/2" Lens Tubes

K6X05

6-Axis
Kinematic Mount

KC05-T

Kinematic Mount for 16 mm Cage Systems, 3 Adjusters

KM05T

Kinematic Mount for
Thin Ø1/2" Optics,
2 Adjusters

Application Idea

KCB05 Mount for Round Ø1/2" Optics

KCB05E

16 mm Cage Right‑Angle Kinematic Mount

KS05RS

Ø1/2" Kinematic Rotation Mount

K5X05

5-Axis
Kinematic Mount

Related Items


Please Wait

特長

  • SM05ネジ付きキネマティックマウント、精密位置決め用微調整アクチュエータ付き
  • Ø12 mm~Ø12.7 mm(Ø1/2インチ)の円形または楕円形光学素子取付用
  • レンズチューブアイリスアダプタなどのSM05ネジ付き部品を組み込み可能

こちらのSM05ネジ付きキネマティックマウントは、ピッチ、ヨー、ならびに精密な回転角度調整を行います。これらのキネマティックマウントは、SM05ネジ付きのレンズチューブアイリスアダプタに取り付けられるので、オプトメカニクスのセットアップ構築に汎用性と柔軟性をもたらします。マウントKC05-T/M、KCB05/M、KCB05C/M、KCB05E/Mは、16 mmケージシステムにも取り付けが可能です。

ネジ仕様

下記はネジの概要についての説明です。仕様や寸法の詳細については、市販のMachinery's Handbook等をご参照ください。

ネジ山の名称
ネジ山は頂点(crest)、斜面(flank)、谷(root)の3つが繰り返されることで構成されています(右図参照)。特殊な場合を除き、ネジ山は、頂点または谷の中心に垂直な線を描いたとき、両側が対称的で、同じ角度で傾斜しています。隣り合うネジ山の間の距離はネジピッチと呼ばれます。フランク角とは、ネジ軸に対して垂直な線と斜面がなす角度と定義します。別途特記のない限り、ネジ山の斜面角度は30°なので、斜面と斜面の間の角度は合計で60°となります。それぞれの名称は右の図で示されています。

ネジの外径はネジ山の頂点の径、内径はネジの谷の径となります。ほとんどのネジでは頂点や谷の先端が鋭点ではないため、外径や内径の定義には頂点や谷を丸めた値が含まれています。ピッチ径は、外径と内径のおおよその中間値となります。

Thread Form
Thread Formはネジの特長を定義しています。世界の多くで使用されているのはISOミリネジで、国際単位系で測定されています。またアメリカではインチ単位で測定されたユニファイネジが一般的です。ユニファイネジには様々な形状がありますが、UN規格は谷の輪郭が平ら、UNR規格では丸くなります。UNやUNRに文字を追加することによりネジ山の形状が詳細に説明されます。例えば谷の輪郭が平ら(UN規格)で極細目(extremely fine)のネジはUNEFネジとなります。またユニファイネジ規格で特殊なネジはUNSネジとなります。

Thread Series
ほとんどのネジはThread Seriesで識別されます。Thread Seriesは外径とネジ山の密度で示されます。ネジ山の密度はミリネジではネジピッチ、ユニファイネジではThreads per Inch(TPI)で規定されています。ユニファイネジの場合、1/4"-20キャップスクリュのバレルは直径が1/4インチ、ピッチは20 TPIと表されます。ミリ規格のM4 x 0.7キャップスクリュのバレルは直径が4 mm、ピッチが0.7 mmです。M4 x 0.7はよくM4に省略されています。

Unified Thread Class Tolerancing
LocationLooseOptimalStrict
Internal1B2B3B
External1A2A3A
Metric Thread Tolerance Positions
LocationLooseOptimalStrict
Internal-GH
Externale or fgh
Metric Thread Tolerance Grades
DimensionLocationTolerance Gradesa
Minor DiameterInternal4, 5, 6, 7, 8
Major DiameterExternal4, 6, 8
Pitch DiameterInternal4, 5, 6, 7, 8
External3, 4, 5, 6, 7, 8, 9
  • 公差等級が上がると公差が大きくなります。通常の長さのはめあいでは下線が引いてある等級が使用されます。

Thread Class
ネジ山の公差と許容差は、ネジのクラス(thread class)によって示されます。ユニファイネジは英数字で識別されます。数字は1から3まであり、大きいほど公差が厳しくなります。また、Aは外ネジ、Bは内ネジを示しています。

ミリネジは、数字の3から9までの公差等級と、eからhまでの公差位置で公差が決まります。等級がそのまま公差の度合を示しており、数字が小さいほど公差が厳しくなります。位置はピッチ径からの公差の距離を示しています。またアルファベットの大文字は内ネジ、小文字は外ネジです。

Machinery's Handbook, 29th Edition, p. 1885より(和訳):「公差域クラスは、最初にピッチ径の等級と位置が記述され、次に外ネジの場合は外径のの等級と位置、内ネジの場合は内径の等級と位置が記述されます。よって外ネジの場合は4g6g、内ネジの場合5H6Hというような表記となります。2つの等級と位置が同じの場合は、繰り返す必要がないため、4g4gの場合は4g、5H5Hの場合は5Hとなります。」

当社のSMシリーズ規格
SMシリーズ規格は、当社のレンズチューブやケージシステム部品に使用されています。下表はご用途に合ったコンポーネントを機械加工する際にご参照ください。多くのSMシリーズネジ規格は特殊ネジ(UNSネジ)で、側面角度は30°、ネジクラスは2A および2Bになっております。ただしSM30シリーズネジはミリネジで、側面角度は30°、公差は6H/6gです。当社ではCマウントやRMSネジ付きの製品もご用意しております。ネジ規格は下記をご覧ください。なお、他社製品は公差が下記ネジと異なる場合がありますのでご注意ください。こちらに掲載されていないネジの規格については当社までお問い合わせください。

SM05 Threading: Ø1/2" Lens Tubes, 16 mm Cage Systems
External Thread, 0.535"-40.0 UNS-2AInternal Thread, 0.535"-40.0 UNS-2B
Max Major Diameter0.5340"Min Major Diameter0.5350"
Min Major Diameter0.5289"Min Pitch Diameter0.5188"
Max Pitch Diameter0.5178"Max Pitch Diameter0.5230"
Min Pitch Diameter0.5146"Min Minor Diameter (and 83.3% of Thread)0.508"
Max Minor Diameter0.5069"Max Minor Diameter (and 64.9% of Thread)0.514"
RMS Threading: Objective, Scan, and Tube Lenses
External Thread, 0.800"-36.0 UNS-2AInternal Thread, 0.800"-36.0 UNS-2B
Max Major Diameter0.7989"Min Major Diameter0.8000"
Min Major Diameter0.7934"Min Pitch Diameter0.7820"
Max Pitch Diameter0.7809"Max Pitch Diameter0.7866"
Min Pitch Diameter0.7774"Min Minor Diameter (and 83.3% of Thread)0.770"
Max Minor Diameter0.7688"Max Minor Diameter (and 64.9% of Thread)0.777"
C-Mount Threading: Machine Vision Lenses, CCD/CMOS Cameras
External Thread, 1.000"-32.0 UN-2AInternal Thread, 1.000"-32.0 UN-2B
Max Major Diameter0.9989"Min Major Diameter1.0000"
Min Major Diameter0.9929"Min Pitch Diameter0.9797"
Max Pitch Diameter0.9786"Max Pitch Diameter0.9846"
Min Pitch Diameter0.9748"Min Minor Diameter (and 83.3% of Thread)0.966"
Max Minor Diameter0.9651"Max Minor Diameter (and 64.9% of Thread)0.974"
SM1 Threading: Ø1" Lens Tubes, 30 mm Cage Systems
External Thread, 1.035"-40.0 UNS-2AInternal Thread, 1.035"-40.0 UNS-2B
Max Major Diameter1.0339"Min Major Diameter1.0350"
Min Major Diameter1.0288"Min Pitch Diameter1.0188"
Max Pitch Diameter1.0177"Max Pitch Diameter1.0234"
Min Pitch Diameter1.0142"Min Minor Diameter (and 83.3% of Thread)1.008"
Max Minor Diameter1.0068"Max Minor Diameter (and 64.9% of Thread)1.014"
SM30 Threading: Ø30 mm Lens Tubes
External Thread, M30.5 x 0.5 – 6H/6gInternal Thread, M30.5 x 0.5 – 6H/6g
Max Major Diameter30.480 mmMin Major Diameter30.500 mm
Min Major Diameter30.371 mmMin Pitch Diameter30.175 mm
Max Pitch Diameter30.155 mmMax Pitch Diameter30.302 mm
Min Pitch Diameter30.059 mmMin Minor Diameter (and 83.3% of Thread)29.959 mm
Max Minor Diameter29.938 mmMax Minor Diameter (and 64.9% of Thread)30.094 mm
SM1.5 Threading: Ø1.5" Lens Tubes
External Thread, 1.535"-40 UNS-2AInternal Thread, 1.535"-40 UNS-2B
Max Major Diameter1.5339"Min Major Diameter1.535"
Min Major Diameter1.5288"Min Pitch Diameter1.5188"
Max Pitch Diameter1.5177"Max Pitch Diameter1.5236"
Min Pitch Diameter1.5140"Min Minor Diameter (and 83.3% of Thread)1.508"
Max Minor Diameter1.5068"Max Minor Diameter (and 64.9% of Thread)1.514"
SM2 Threading: Ø2" Lens Tubes, 60 mm Cage Systems
External Thread, 2.035"-40.0 UNS-2AInternal Thread, 2.035"-40.0 UNS-2B
Max Major Diameter2.0338"Min Major Diameter2.0350"
Min Major Diameter2.0287"Min Pitch Diameter2.0188"
Max Pitch Diameter2.0176"Max Pitch Diameter2.0239"
Min Pitch Diameter2.0137"Min Minor Diameter (and 83.3% of Thread)2.008"
Max Minor Diameter2.0067"Max Minor Diameter (and 64.9% of Thread)2.014"
SM3 Threading: Ø3" Lens Tubes
External Thread, 3.035"-40.0 UNS-2AInternal Thread, 3.035"-40.0 UNS-2B
Max Major Diameter3.0337"Min Major Diameter3.0350"
Min Major Diameter3.0286"Min Pitch Diameter3.0188"
Max Pitch Diameter3.0175"Max Pitch Diameter3.0242"
Min Pitch Diameter3.0133"Min Minor Diameter (and 83.3% of Thread)3.008"
Max Minor Diameter3.0066"Max Minor Diameter (and 64.9% of Thread)3.014"
SM4 Threading: Ø4" Lens Tubes
External Thread, 4.035"-40 UNS-2AInternal Thread, 4.035"-40.0 UNS-2B
Max Major Diameter4.0337"Min Major Diameter4.0350"
Min Major Diameter4.0286"Min Pitch Diameter4.0188"
Max Pitch Diameter4.0175"Max Pitch Diameter4.0245"
Min Pitch Diameter4.0131"Min Minor Diameter (and 83.3% of Thread)4.008"
Max Minor Diameter4.0066"Max Minor Diameter (and 64.9% of Thread)4.014"

Posted Comments:
No Comments Posted
Back to Top

キネマティックマウント、薄型 Ø12 mm~Ø12.7 mm(Ø1/2インチ)光学素子用、アジャスタ2つ付き

  • SM05内ネジ付きの光学セルがØ12 mm~Ø12.7 mm(Ø1/2インチ)レンズチューブに対応
  • 付属の固定リングSM05RR 2個でØ12 mm~Ø12.7 mm(Ø1/2インチ)光学素子を保持
  • 厚さ最大4 mmの薄型Ø12 mm~Ø12.7 mm(Ø1/2インチ)光学素子を取付け
  • M4タップ穴により右手および左手方向に取り付け可能
  • 角度範囲: ±4°
  • 3/16"-100 TPI精密アジャスタ2個により1回転あたり13 mrad(0.75º)の移動

ミラーマウントKM05T/Mは、固定リングにより低応力で薄型のØ12 mm~Ø12.7 mm(Ø1/2インチ)光学部品を取り付けます。光学素子は2個の固定リングSM05RR(付属)を使用して前面のSM05ネジ穴に固定されます。KM05T/Mに取り付けられるミラーの最大厚さは4 mmです。 KM05T/Mには2つのM4タップ穴があり、Ø12 mm~Ø12.7 mm(Ø1/2インチ)ポストに右手または左手方向の取付けが可能です。

+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
KM05T Support Documentation
KM05TSM05ネジ付きキネマティックマウント、Ø1/2インチ薄型光学素子用 (インチ規格)
¥8,991
7-10 Days
+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
KM05T/M Support Documentation
KM05T/MSM05ネジ付きキネマティックマウント、Ø12 mm~Ø12.7 mm薄型光学素子用(ミリ規格)
¥8,991
Today
Back to Top

キネマティックマウント、薄型Ø12 mm~Ø12.7 mm(Ø1/2インチ)光学素子用、アジャスタ3つ付き

Ø1/2” Precision Mirror Mount
Click to Enlarge
KS05T(/M)内にねじ込まれたØ12.7 mmレンズチューブ
  • SM05内ネジ付きの光学セルがØ12 mm~Ø12.7 mm(Ø1/2インチ)レンズチューブに対応
  • 付属の2個の固定リングSM05RRでØ12 mm~Ø12.7 mm(Ø1/2インチ)光学素子を保持
  • 厚さ最大4 mmの薄型Ø12 mm~Ø12.7 mm(Ø1/2インチ)光学素子を取付け
  • M4タップ穴により右手および左手方向に取り付け可能
  • ±4°の角度範囲
  • 固定可能な3/16"-100 TPI精密アジャスタ3個により1回転あたり9.1 mrad(0.52°)の移動

ネジ付き精密キネマティックミラーマウントKS05T/Mは、Ø12 mm~Ø12.7 mm(Ø1/2インチ)光学素子を取り付けられ、±4°のあおり調整(ピッチ&ヨー)ができます。光学素子は2個の固定リングSM05RRを用いて保持します。その際、スパナレンチSPW603またはSPW603Lを使用すると取付け時の応力が低減できます。 ステンレススチール製のアジャスターネジと真ちゅうのブッシュがスムーズな調整を行います。

アジャスタ2つ付きのミラーマウントと比べて、背面プレートに厚みがあるので安定性に優れています。マウント質量の増加に加え、剛性の強化されたバネと全ての接触点に硬化インサートが使用されているので、全体的な性能も向上しています。SM05内ネジ付きの光学セルは、Ø12 mm~Ø12.7 mm(Ø1/2インチ)レンズチューブに対応しています(右上の写真参照)。

各マウントに付いている固定可能な3つの3/16"-100 TPIアジャスタで±4°のあおり調整の代わりにミラーマウントの前面プレートを平行移動させることが可能です。 対称な調整幅(つまり±4°)を得るためには、前面と背面プレートの間の間隔は1.65 mmでなければなりません。3つのアジャスタ全てを動かすと、Z方向へ6.35 mmのリニア移動が可能です。

+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
KS05T Support Documentation
KS05TSM05ネジ付きØ1/2インチ光学素子用精密キネマティックミラーマウント、3アジャスタ、#8-32タップ穴(インチ規格)
¥13,792
7-10 Days
+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
KS05T/M Support Documentation
KS05T/MSM05ネジ付きØ12 mm~Ø12.7 mm光学素子用精密キネマティックミラーマウント、3アジャスタ、M4タップ穴(ミリ規格)
¥13,792
Today
Back to Top

キネマティック回転マウント、Ø12 mm~Ø12.7 mm(Ø1/2インチ)光学素子用

  • 1つのマウントにキネマティック角度調整と回転調整を一体化
  • 脱着式ノブと真鍮製ブッシュ付きでスムーズな調整が可能な3つの1/4"-80ステンレス製アジャスタ(ロック可能)
  • 2つのM4ザグリ穴により右手系、左手系のどちらの構成も可能
  • ロックネジ付きSM2回転リングによる360° 回転
  • 回転目盛は2°毎に刻印

マウントKS05RSは、Ø12 mm~Ø12.7 mm(Ø1/2インチ)の光学素子の回転と角度位置の調整を必要とする用途のために設計されました。あおり調整(チップ/チルト)用の3つのアジャスタをすべて同じ方向に均等に回すことで、Z軸方向に移動させることもできます。付属の固定リングSM05RRを用いて厚さ10.4 mmまでの光学素子を取り付けることができます。また、SM05レンズチューブをねじ込むとさらに厚い光学素子を取付け可能です。

当社のキネマティック回転マウントは当社の精密キネマティックミラーマウント手動回転マウントの機能を組み合わせて、360°の連続回転調整、±4°のあおり調整(チップ&チルト)、およびZ軸方向への6.4 mmの直線移動が可能です。よってこちらのマウントは、偏光光学素子シリンドリカルレンズなど回転非対称性の光学素子の保持に適しています。

マウントの回転位置は1.3 mm(0.05インチ)六角レンチを使用してロックできます。真鍮製ブッシュ付きの3つの1/4"-80アジャスタがスムーズなキネマティック角度調整を行います。各アジャスタは2 mm六角レンチを使用する固定ネジでロックできます。さらに高い調整分解能を制御をお求めの場合には、1/4"-80アジャスタを差動アジャスタDAS110またはDM22に交換することで得られます。

なお、このマウントはØ12 mm~Ø12.7 mm(Ø1/2インチ)光学素子保持用ですが、回転リングを組込むためØ25 mm~Ø25.4 mm(Ø1インチ)ミラーマウントKS1と同じ機構を採用しています。

Ø25 mm~Ø25.4 mm(Ø1インチ)とØ50 mm~Ø50.8 mm(Ø2インチ)光学素子用モデルを含め、当社のキネマティック回転マウントの詳細については製品ページをご覧ください。

*このマウントは、Ø12.7 mmの光学素子に対して最適設計されています。Ø12 mmの光学素子に対してもご使用いただけますが、光学素子の偏心が重要ではない用途でのご使用をお勧めします。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
KS05RS Support Documentation
KS05RSキネマティック回転式マウント、Ø12 mm~Ø12.7mm(1/2インチ)光学素子用
¥32,548
Today
Back to Top

5軸キネマティックマウント


Click to Enlarge

キネマティックマウントK5X05の背面
  • 5つの調整軸(3つはロック可能)
    • あおり調整(ピッチ/ヨー):±4°、8 mrad/rev
    • XY移動:±1.0 mm、254 µm/rev
    • Z移動a: ±4.6 mm、254 µm/rev
  • SM05ネジ付き内孔に厚さ8.4 mmまでのØ12 mm~Ø12.7 mm(Ø1/2インチ)光学素子を取り付け可能
  • ポスト取付用M4ザグリ穴が2つ

5軸キネマティックマウントK5X05は、5軸(ピッチ、ヨー、XYZ方向)の調整可能な光学素子マウントです。 チップ、チルト、Z軸移動を制御する3つのアジャスタには安定性を高めるロックネジが付いています。この移動セルには、SM05ネジ付きのØ12 mm~Ø12.7 mm(Ø1/2インチ)光学素子用マウントやレンズチューブが取付け可能です。さらに、付属の固定リングSM05RRを使用すれば、厚さ8.4 mmまでのØ12 mm~Ø12.7 mm(Ø1/2インチ)のマウント無し光学素子も取り付けることができます。固定リングはスパナレンチSPW603またはSPW603L(別売り)で締め付けてください。マウントには垂直ならびに水平方向に目盛が刻印されており、セルに取り付ける際のアライメントに使用できます。ポスト取付用のM4ザグリ穴は、キネマティックマウントK5X05を右手用または左手用どちらの構成でも配置できるよう直交的な位置に2つあります。

5/64インチ六角レンチまたはボールドライバ(別売り)を使用して、キネマティックマウントK5X05の5軸(3/16"-100アジャスタ)の調整と、3つのロックネジの固定ができます。 チップ、チルトおよびz軸移動を制御する3つのアジャスタには、Ø1.78 mmのサイドホールも付いており、スペースが限られているセットアップに対応できるようになっています。

Ø25 mm~Ø25.4 mm(Ø1インチ)タイプを含む5軸キネマティックマウントについての詳細は、こちらをご覧ください。

  1. Z軸方向に移動させるときは、あおり調整(チップ/チルト)用の3つのアジャスタを、すべて同じ方向に均等に回します。
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
K5X05 Support Documentation
K5X055軸キネマティックマウント、Ø12 mm~Ø12.7 mm(Ø1/2インチ)光学素子用
¥45,416
7-10 Days
Back to Top

6軸キネマティックマウント


6軸キネマティックマウントの操作方法。この動画ではØ25 mm~Ø25.4 mm(Ø1インチ)
光学素子用マウントK6XSを用いてご紹介していますが、K6X05の操作方法も同様です。
  • 6つの調整軸(固定可能)
    • あおり調整(ピッチ/ヨー):±4°、4.2 mrad/rev
    • XY移動:±1.5 mm、254 µm/rev
    • Z移動a::±3.2 mm、318 µm/rev
    • 回転:360°連続、2°目盛付き
  • X、 Y、回転は独立して調整可能
  • SM05ネジ付き内孔に厚さ14.4 mmまでのØ12 mm~Ø12.7 mm(Ø1/2インチ)光学素子を取付け可能
  • ポスト取付用M4ザグリ穴が2つ

6軸キネマティックマウントK6X05 は、汎用的にご使用いただけるように設計された高精度ポジショナです。光学素子に対して6軸(移動軸と回転軸)の調整をすることができ、各軸には安定性を高めるために固定ネジが付いています。移動セルにはSM05ネジが付いており、Ø12 mm~Ø12.7 mm(Ø1/2インチ)光学素子用レンズチューブ、あるいは付属の固定リングSM05RRを使用して厚さ14.4 mm以下のØ12 mm~Ø12.7 mm(Ø1/2インチ)光学素子を取り付けられます。固定リングはスパナレンチSPW603または SPW603L(別売り)で締め付けることができます。K6X05を試験したところ、X軸とY軸のクロストークは±35 µm未満でした。

さらに高い調整分解能が必要な場合には、あおり調整(チップ&チルト)用の3つの1/4"-80アジャスタを差動アジャスタDAS110に交換することができます。

Ø25 mm~Ø25.4 mm(Ø1インチ)とØ50 mm~Ø50.8 mm(Ø2インチ)光学素子用モデルを含め、当社の6軸キネマティックマウントの詳細については製品ページをご覧ください。

  • Z方向に移動させるには、あおり調整(チップ/チルト)用の3つのアジャスタを、すべて同じ方向に均等に回します。

*このマウントは、Ø12.7 mmの光学素子に対して最適設計されています。Ø12 mmの光学素子に対してもご使用いただけますが、光学素子の偏心が重要ではない用途でのご使用をお勧めします。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
K6X05 Support Documentation
K6X05Customer Inspired! 6軸キネマティックマウント、Ø12 mm~Ø12.7 mm(Ø1/2インチ)光学素子用
¥45,251
Today
Back to Top

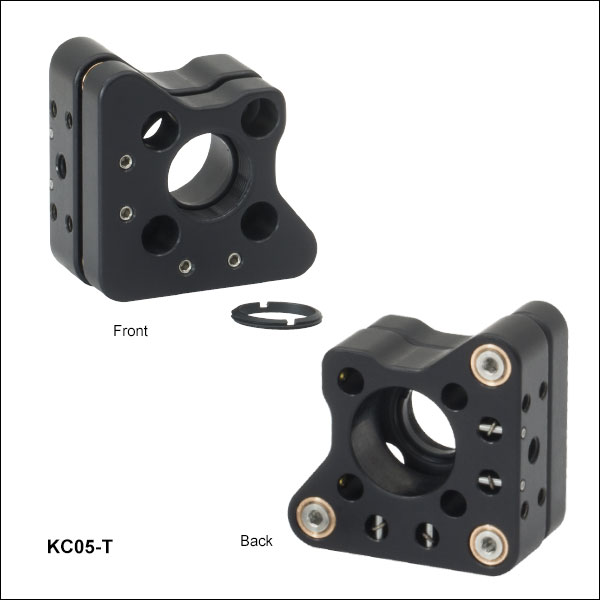

キネマティックマウント、16 mmケージ用、アジャスタ3つ付き

  • SM05内ネジ付きの光学セルがØ12 mm~Ø12.7 mm(Ø1/2インチ)レンズチューブに対応
  • 16 mmケージシステムに対応
  • 付属の2個の固定リングSM05RRでØ12 mm~Ø12.7 mm(Ø1/2インチ)光学素子を保持
  • 厚さ最大3.8 mmの薄型Ø12 mm~Ø12.7 mm(Ø1/2インチ)光学素子を取付け
  • M4タップ穴により右手および左手方向に取り付け可能
  • 角度範囲: ±2.5°
  • 3/16"-100 TPI精密アジャスタが3個

KC05-T/Mは、当社の16 mmケージシステム用に設計されたキネマティックミラーマウントです。4つのSRシリーズケージロッドはマウントを貫通して止めネジ(セットスクリュ)を使って位置を固定することができます。キネマティックマウントには、調整用の5/64インチ六角ソケットの付いた3つの 3/16"-100微調整ネジが付いています。マウントには5/64インチの六角レンチが1つ付属します。マウントKC05-T/Mは厚さ3.8 mmまでの光学素子を固定することができます。KC05-T/Mには、マウント内で光学素子を保持するための固定リングSM05RRが2つ付属します。

+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
KC05-T Support Documentation
KC05-TSM05ネジ付きキネマティックケージマウント、Ø1/2インチ光学素子用(インチ規格)
¥14,321
Today
+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
KC05-T/M Support Documentation
KC05-T/MSM05ネジ付きキネマティックケージマウント、Ø12 mm~Ø12.7 mm光学素子用(ミリ規格)
¥14,321
Today
Back to Top

16 mmケージ用直角キネマティックミラーマウント、ケージロッド用タップ穴付き

ミラーマウントKCB05/MはØ12 mm~Ø12.7 mm(Ø1/2インチ)光学素子を光軸に対して45°に保持し、その位置を中心に±4ºのあおり調整(チップ&チルト)を行うことができます。入射ポートと出射ポートにはSM05内ネジが付いています。KCB05/Mには当社の16 mmケージシステムに対応するケージロッド用タップ穴が8個あります。 ケージシステム内で2つの直角キネマティックマウントの結合、調整、固定を行うには、SRロッド用アダプタSRSCAが必要です。キューブに付いているあおり調整(チップ&チルト)プレートは、M3 x 0.25調整ネジによって1回転あたり0.25 mmの高い分解能で滑らかに調整できます。2つのアジャスタには取外し可能なノブが付いていますが、もう1つのアジャスタの調整には2 mmの六角レンチまたはボールドライバが必要です。

マウントの2重穴内にØ12 mm~Ø12.7 mm(Ø1/2インチ)光学素子を固定するには、先端がナイロン製の止めネジ(セットスクリュ)を使用します。このネジの締め付けには、1.3 mmの六角レンチまたはボールドライバを用います。光学素子を後ろ側から挿入して取り付けるように設計されているため、光学素子の最大厚さに制限がないうえに、マウントをケージシステムやレンズチューブに取り付けた後も光学素子にアクセスできます。マウントに固定できる光学素子の最小厚さは3 mmです。

+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
KCB05 Support Documentation
KCB05直角キネマティックミラーマウント、ケージロッド用タップ穴付き、16 mmケージシステム&SM05対応、#4-40&#8-32取付け穴(インチ規格)
¥24,731
7-10 Days
+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
KCB05/M Support Documentation
KCB05/M直角キネマティックミラーマウント、ケージロッド用タップ穴付き、16 mmケージシステム&SM05対応、M3&M4取付け穴(ミリ規格)
¥24,731
Today
Back to Top

16 mmケージ用直角キネマティックミラーマウント、ネジ切りなしケージロッド取付け穴付き

ミラーマウントKCB05C/MはØ12 mm~Ø12.7 mm(Ø1/2インチ)光学素子を光軸に対して45°に保持し、その位置を中心に±4ºのあおり調整(チップ&チルト)を行うことができます。入射ポートと出射ポートにはSM05内ネジが付いています。16 mmケージシステムに対応する深さ5.0 mmのSRケージロッド取付け穴が8個あり、その固定には付属の1.3 mm六角止めネジを使用します。この設計により、SRシリーズロッド用アダプタSRSCAを使用せずに複数の16 mmケージコンポーネントを接続できます。 キューブに付いているあおり調整(チップ&チルト)プレートは、M3 x 0.25調整ネジによって1回転あたり0.25 mmの高い分解能で滑らかに調整できます。 2つのアジャスタには取外し可能なノブが付いていますが、もう1つのアジャスタの調整には1.5 mmの六角レンチまたはボールドライバが必要です。

Ø12 mm~Ø12.7 mm(Ø1/2インチ)光学素子はマウント後方の2重穴に挿入し、先端がナイロン製の止めネジを1.3 mmの六角レンチまたはボールドライバで締め付けて固定します。光学素子の取付け穴の反対側には、透過光の有効径が最大になるように2つの切欠きがあります。これにより、取り付けた光学素子へのアクセスもしやすくなります。光学素子を後ろ側から挿入して取り付けるように設計されているため、マウントをケージロッドやレンズチューブに取り付けた後も光学素子にアクセスできます。このマウントに取付けられる光学素子の最小厚さは3 mmです。

+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
KCB05C Support Documentation
KCB05CCustomer Inspired! 直角キネマティックミラーマウント、ネジ切りなしケージロッド取付け穴付き、16 mmケージシステム&SM05対応、#4-40&#8-32取付け穴(インチ規格)
¥24,731
7-10 Days
+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
KCB05C/M Support Documentation
KCB05C/MCustomer Inspired! 直角キネマティックミラーマウント、ネジ切りなしケージロッド取付け穴付き、16 mmケージシステム&SM05対応、M3&M4取付け穴(ミリ規格)
¥24,731
7-10 Days
Back to Top

16 mmケージ用直角キネマティックマウント、楕円ミラー用、ケージロッド用タップ穴付き

Elliptical Mirror Mount
Click to Enlarge
楕円ミラー用マウントKCB05E(/M)にSRシリーズケージロッドとSM05レンズチューブを取り付けた様子

楕円ミラーマウントKCB05E/Mは Ø12 mm~Ø12.7 mm(Ø1/2インチ)楕円形光学素子を光軸に対して45°で保持し、その位置を中心に±4ºのあおり調整(ピッチ&ヨー)を行うことができます。入出射用の各ポートにはSM05内ネジと、16 mmケージシステムに対応する4つの#4 40タップ穴が付いています。あおり調整(ピッチ&ヨー)プレートは、M3×0.25調整ネジによって1回転あたり12.94 mradの角分解能で調整できます。2つのアジャスタには取外し可能なノブが付いていますが、もう1つのアジャスタの調整には2 mmの六角レンチまたはボールドライバが必要です。 光学面はマウントの中心に来るように設定されていますが、このノブの無いアジャスタを使用すると光軸に沿ってその位置を微調整することが可能です。

12 mm~12.7 mm(1/2インチ)の楕円形光学素子の固定には、先端がナイロン製の調整ネジとナイロンでコーティングされたバネクリップを使用します。マウント後方の2重穴に挿入し、1.3 mmの六角レンチまたはボールドライバで締め付けます。光学素子を後ろ側から挿入して取り付けるように設計されているため、光学素子の最大厚さに制限が生じないうえに、マウントをケージシステムやレンズチューブに取り付けた後も光学素子にアクセスできます。当社ではこれらのマウントにお使いいただける誘電体コーティングおよび金属コーティングの楕円ミラーをご用意しています。マウントに固定できる光学素子の最小厚さは3 mmです。

+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
KCB05E Support Documentation
KCB05E直角キネマティックミラーマウント、16 mmケージシステム&SM05レンズチューブ対応、#4-40&M3取付け穴(インチ規格)
¥35,899
7-10 Days
+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
KCB05E/M Support Documentation
KCB05E/M直角キネマティックミラーマウント、16 mmケージシステム&SM05レンズチューブ対応、M3&M4取付け穴(ミリ規格)
¥35,899
Today
