近赤外域(NIR)用スーパールミネッセントダイオード(SLD)


  • Broadband Emission Wavelengths from 770 nm to 1610 nm
  • Low Ripple
  • Butterfly Package

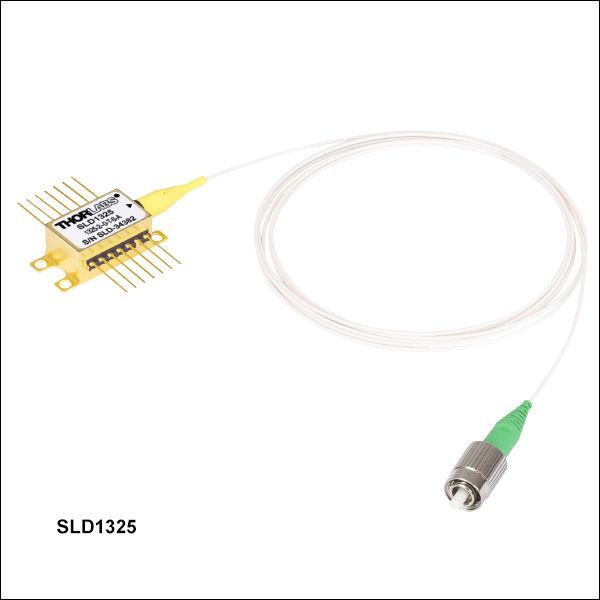

SLD1325

1325 nm SLD, >100 nm Bandwidth
30 dB (Min) Optical Isolation

Application Idea

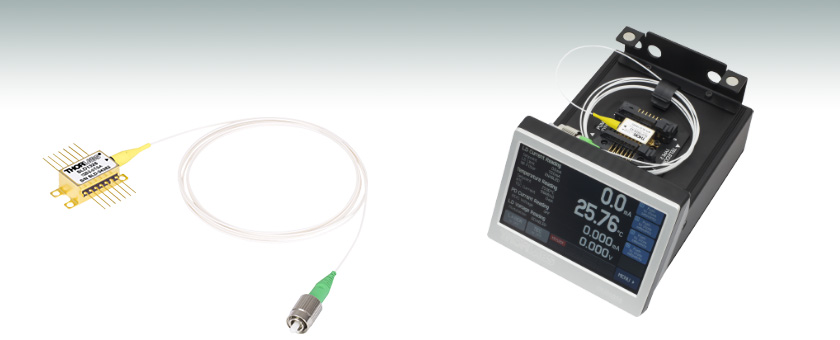

SLD1550S-A2
Superluminescent Diode
Mounted in a CLD1015 Compact
Laser Diode Driver with TEC

Related Items


Please Wait
Recommended Controller / Mount Options
Item #MountDiode DriverTEC Controller
CLD1015Yes!Yes!Yes!
LM14S2Yes! - -
ITC4000 SeriesUse with LM14S2 MountYes!Yes!
LDC200 SeriesUse with LM14S2 MountYes!
TED200CUse with LM14S2 Mount -Yes!
Click to Enlarge

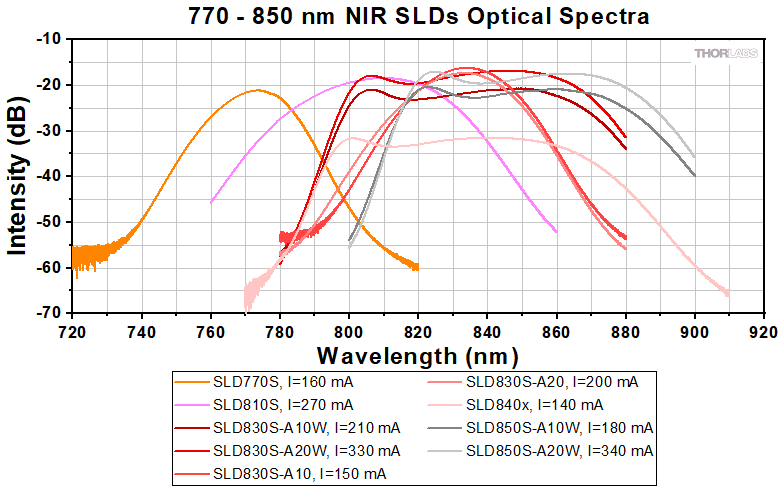

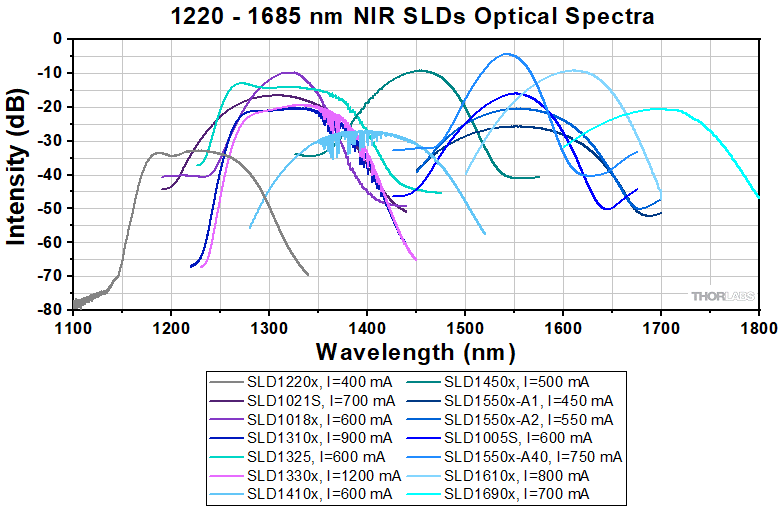

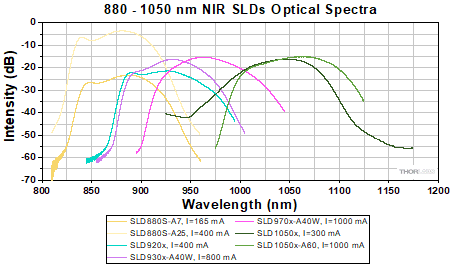

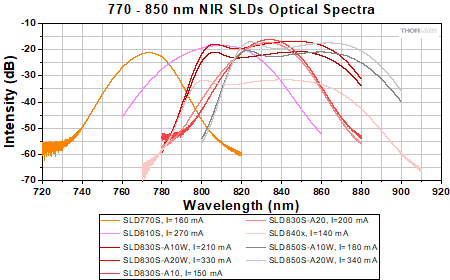

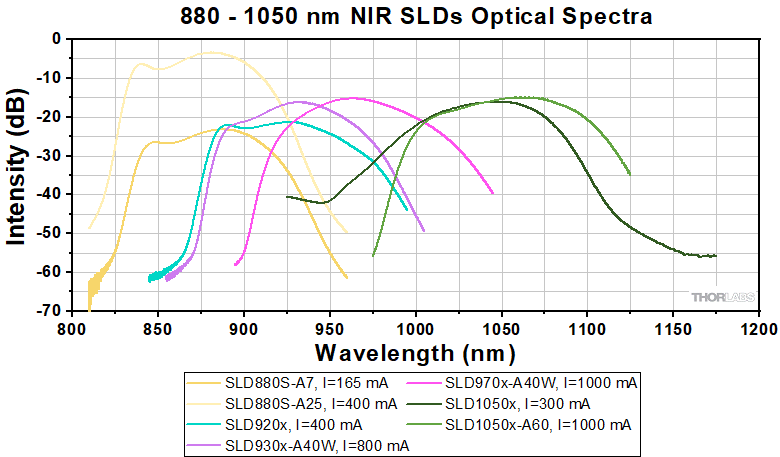

すべての近赤外域用スーパールミネッセントダイオード(SLD)の発光スペクトルを比較したグラフ。ほかのグラフについては「スペクトルの比較」のタブをご覧ください。

特長

  • 中心波長770 nm~1610 nm
  • 3 dBバンド幅(典型値):18~110 nm
  • 中心波長が1315 nmと1325 nmのスーパールミネッセントダイオード(SLD)は、光アイソレータ内蔵の製品を標準品としてご用意しております。

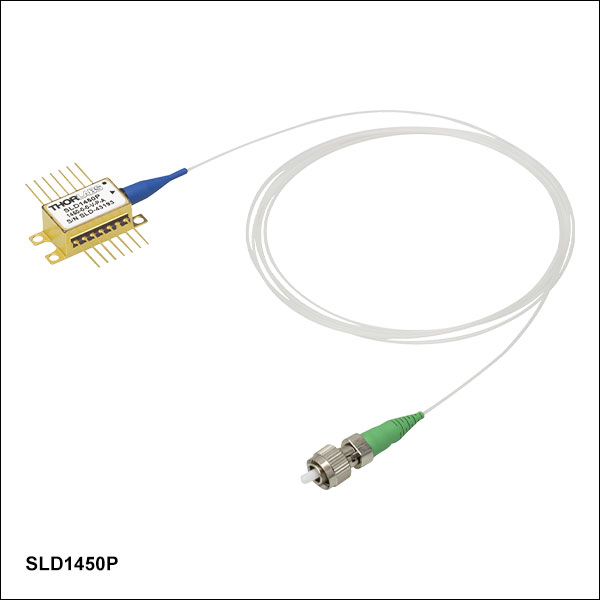

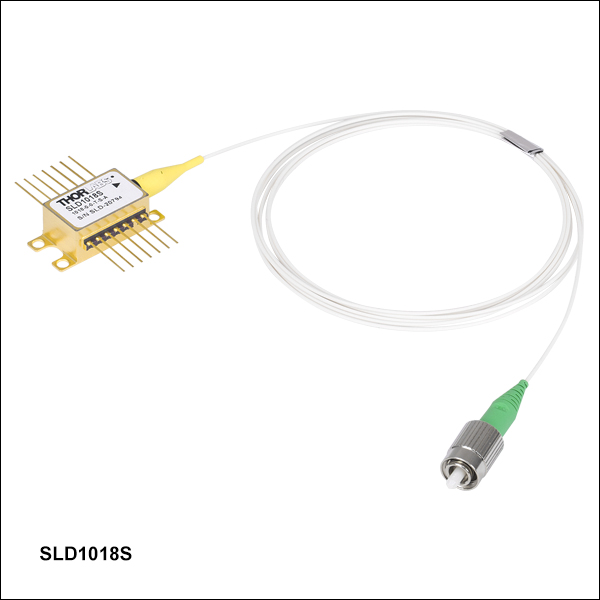

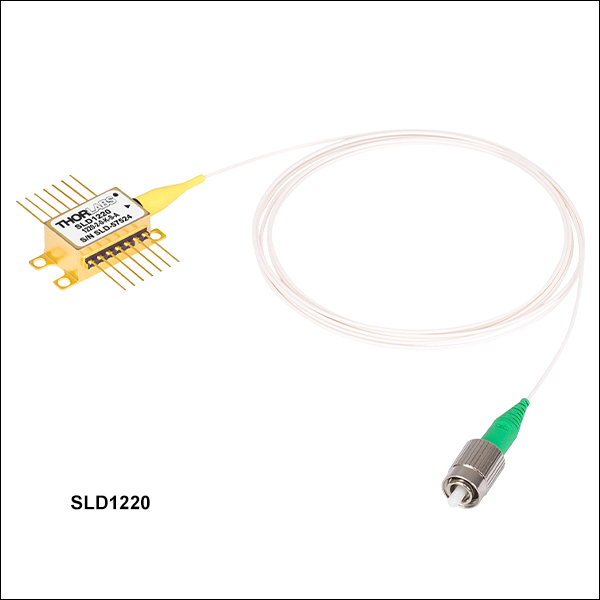

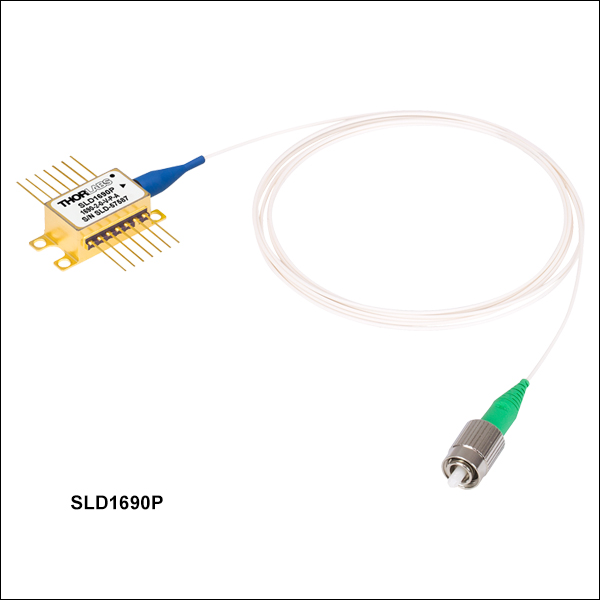

  • 14ピンバタフライパッケージ、長さ≥ 1 mのSMまたはPMファイバピグテール付き
  • 2.0 mmナローキー付きFC/APCコネクタ
  • TECおよびサーミスタ内蔵

スーパールミネッセントダイオード(SLD)は高出力で広帯域な優れた光源であり、光コヒーレンストモグラフィ(OCT)イメージングシステムや光ファイバージャイロスコープ(FOG)などの用途に適しています。こちらのバタフライパッケージのSLDのうち、波長1100 nmまでの製品はガリウムヒ素(GaAs)を基板としており、その他はインジウムリン(InP)を基板にしています。

各デバイスの14ピンバタフライパッケージにはペルチェ素子およびサーミスタが内蔵されているため、安定した出力を得ることができます。出力光はシングルモードファイバまたは偏波保持ファイバに結合されており、それらのファイバには2.0 mmのナローキーFC/APCコネクタが接続されています。なお、戻り光があると、出力光パワーが減少したり、あるいはSLDが損傷したりするすることがありますのでご注意ください。当社では、こちらのSLDに対して、FC/PCコネクタのような後方反射しやすいコンポーネントを使用することは推奨していません。スーパールミネッセントダイオードSLD1310x、SLD1325、SLD1330xにはアイソレータが内蔵されています。波長の異なるSLDで光アイソレータの内蔵された製品をご希望の場合は、当社までお問い合わせください。

各SLDは、スペクトルおよび動作パラメータに関する情報を含む製品固有のデータシートとともに発送致します。各SLDの試験データをご希望の場合は、当社までお問い合わせください。

こちらのページでご紹介しているSLD光源のスペクトル形状には、ガウシアンに近いものと上部が平坦なものがございます。それらの2つの異なるスペクトル形状により、中心波長の求め方が異なります。計算方法については「仕様」タブをご覧ください。

ご希望の波長において低いリップルのSLDや、より高い出力のSLDをカスタムでご提供することも可能です。但し、費用にはカスタム設計費やウエハ製造のコストも含まれるため、少ロットでのご要望の場合は、割高となることをご承知おきください。SLDのお見積りは、お気軽に当社までお問い合わせください。こちらでご紹介しているSLDは、ベンチトップ型でご提供している製品もございます。詳細は「セレクションガイド」のタブをご参照ください。

超広帯域なスーパールミネッセントダイオードを製造するという性質上、下記のSLD光源の何種類かはガウシアンに近いスペクトルを有しますが、その他は上部が平坦なスペクトルになります。このように異なるスペクトル形状が存在するため、ダイオードの特性を的確に表現するためには、中心波長を2つの異なる方法で定義する必要があります。

ガウシアンに近い場合の中心波長の定義
スペクトル形状がガウシアンに近いデバイスの中心波長は相対振幅の加重平均によって定義しています。スペクトルの形状にばらつきがあることから、この値はピークパワーの波長やFWHMに基づく中心波長には一致しない場合があります。光スペクトラムアナライザ(OSA)のトレースデータから、中心波長は以下の式で求められます。

Weighted Average

ここで、

  • CWは仕様として示される中心波長
  • Xi はトレースデータポイントの波長
  • Yi はトレースデータポイントの振幅

上部が平坦な場合の中心波長の定義
上部が平坦のスペクトル形状を持つデバイスの中心波長は、スペクトルのピークから3 dB下がった位置にある2つの波長の中間点と定義します。OSAのトレースデータから、中心波長は以下の式で求められます。

Weighted Average

ここで、

  • CWは仕様として示される中心波長
  • XR_3dB は3 dB帯域幅の右端の波長
  • XL_3dB は3 dB帯域幅の左端の波長



SLDの仕様

下記の仕様はガイドラインとして示しています。各SLDに添付される特性評価シートには、そのデバイス固有の動作パラメータに対する最小値、最大値、推奨値、および仕様が記載されています。ASEパワーの仕様はファイバーピグテールからの出力値を示しています。

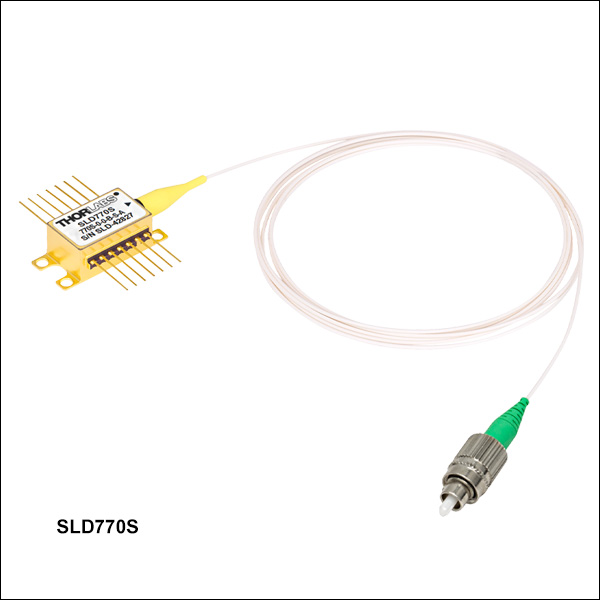

770 nmスーパールミネッセントダイオード

Item #SLD770S
ParameteraMinTyp.Max
Operating Current--170 mA
Center Wavelength (CWL)b760 nm770 nm780 nm
Spectral ShapeNear Gaussian
ASE Powerc4.5 mW5.5 mW-
Optical 3 dB Bandwidthc,d15 nm18 nm-
RMS Gain Ripplec-0.01 dB0.3 dB
Forward Voltagec-1.95 V2.5 V
Fiber Type780HP (SM)
TEC Operation: Typ. / Max @ TCASE = 25 °C / 70 °C
TEC Current-0.11 A1.4 A
TEC Voltage-0.16 V4.0 V
Thermistor Resistance-10 kΩ-
Performance Graphs (Click Icons for Plots)

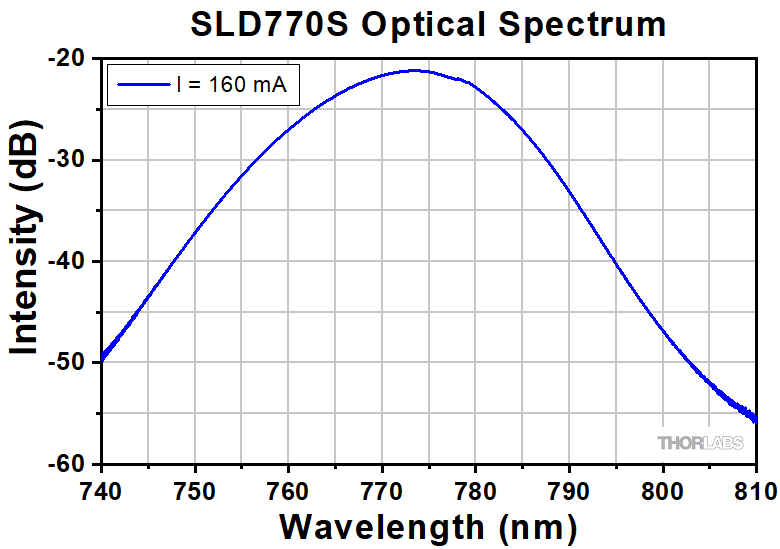

Output Spectrum

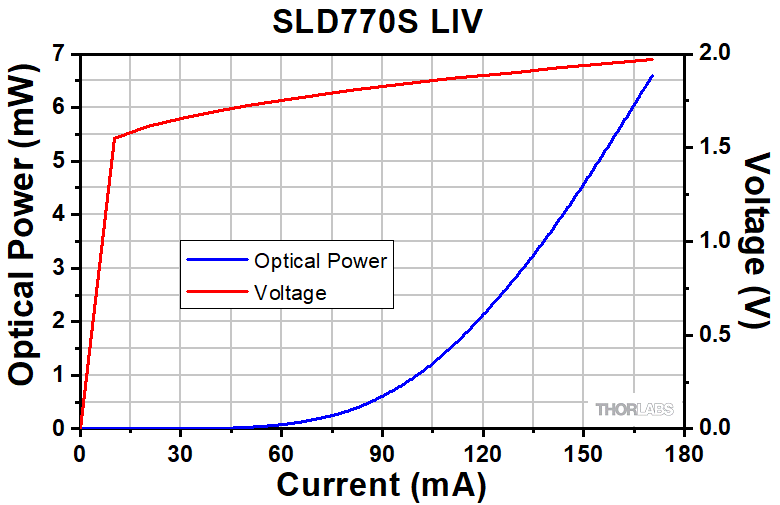

LIV Plot

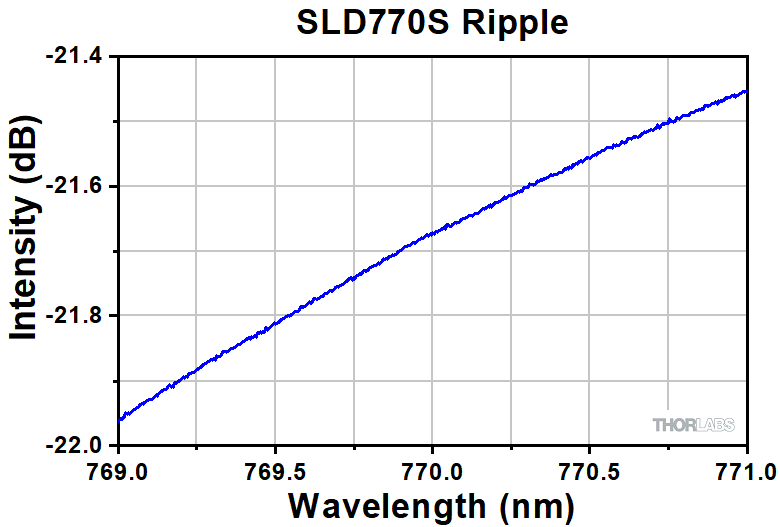

Gain Ripplec,e
Absolute Maximum Ratingsa
Absolute Max Current170 mA
Operating Case Temperature0 to 70 °C
Storage Temperature-10 to 70 °C
Pin Code14 Pin, Type 1
  • 表中の動作条件に関する仕様は、仕様特性を達成するために必要な数値です。表に記載されている絶対最大定格を超えると、デバイスに損傷をもたらすことがありますのでご注意ください。
  • ガウシアンに近いスペクトル形状を有するSLDの中心波長は相対振幅の加重平均によって定義され、ピークパワーの波長やFWHMに基づく中心波長には一致しない場合があります。詳細については上記をご覧ください。
  • 動作電流(Operating Current)における値
  • 最小のASEパワーの際に、最小の3 dB帯域幅が保証されています。
  • 測定分解能= 0.02 nm

810 nmスーパールミネッセントダイオード

Item #SLD810S
ParameteraMinTypicalMax
Operating Current--270 mA
Center Wavelength (CWL)b795 nm810 nm825 nm
Spectral ShapeNear Gaussian
ASE Powerc13 mW15 mW-
Optical 3 dB Bandwidthc,d25 nm30 nm-
RMS Gain Ripplec-0.03 dB0.15 dB
Forward Voltage-2.1 V2.5 V
Fiber780HP (SM)
TEC Operation: Typ. / Max @ TCASE = 25 °C / 70 °C
TEC Current-0.2 A1.4 A
TEC Voltage-0.3 V6.0 V
Thermistor Resistance-10 kΩ-

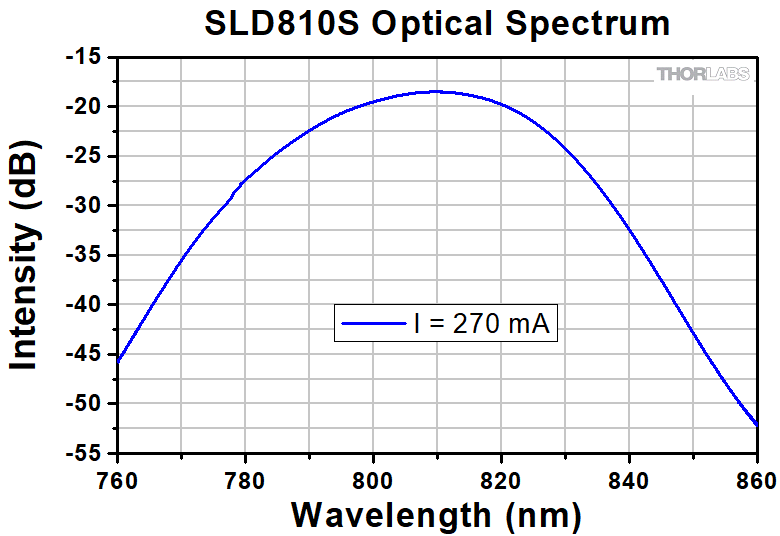

Performance Graphs (Click Icons for Plots)
Output SpectrumOptical Spectrum

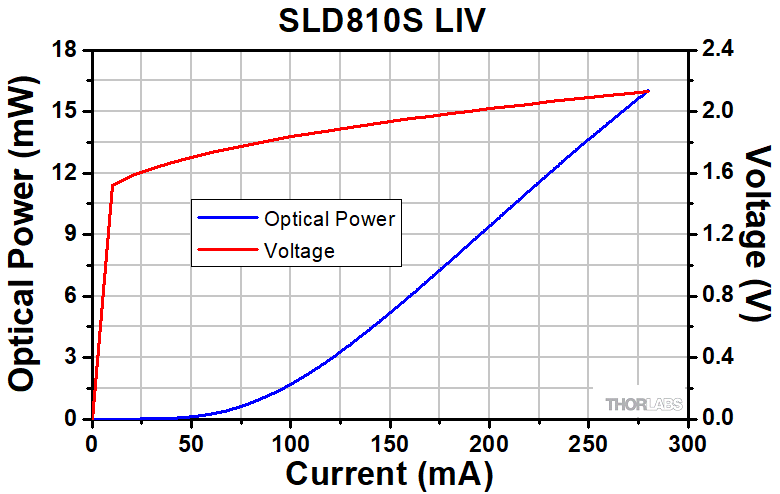

LIV PlotLIV Curves
Gain Ripplec,e
Absolute Maximum Ratingsa
Absolute Max Current290 mA
Operating Case Temperature0 to 70 °C
Storage Temperature-10 to 70 °C
Pin Code14 Pin, Type 1
  • 表中の動作条件に関する仕様は、仕様特性を達成するために必要な数値です。表に記載されている絶対最大定格を超えると、デバイスに損傷をもたらすことがありますのでご注意ください。
  • ガウシアンに近いスペクトル形状を有するSLDの中心波長は相対振幅の加重平均によって定義され、ピークパワーの波長やFWHMに基づく中心波長には一致しない場合があります。詳細については上記をご覧ください。
  • 動作電流(Operating Current)における値
  • 最小のASEパワーの際に、最小の3 dB帯域幅が保証されています。
  • 測定分解能= 0.02 nm

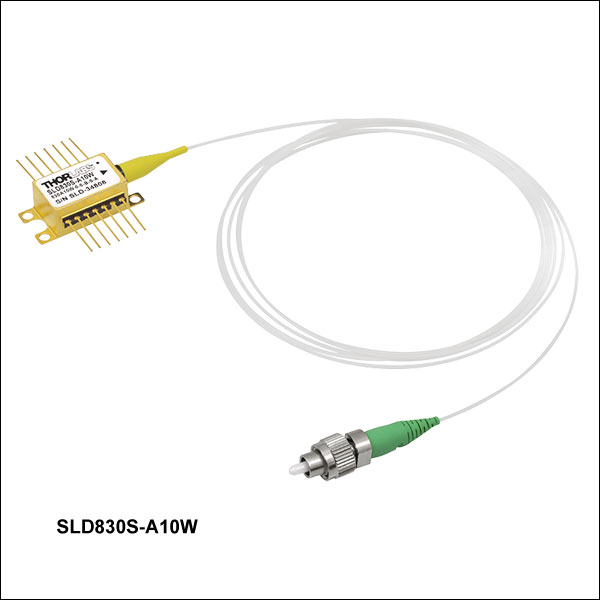

830 nmスーパールミネッセントダイオード

Item #SLD830S-A10WSLD830S-A20WSLD830S-A10SLD830S-A20
ParameteraMinTypicalMaxMinTypicalMaxMinTypicalMaxMinTypicalMax
Operating Current--240 mA--330 mA--150 mA--240 mA
Center Wavelength (CWL)b815 nm830 nm845 nm815 nm830 nm845 nm820 nm830 nm840 nm820 nm830 nm840 nm
Spectral ShapeFlat TopFlat TopNear GaussianNear Gaussian
ASE Powerc,d10 mW--20 mW--10 mW13 mW-20 mW22 mW-
Optical 3 dB Bandwidthc,e50 nm60 nm-40 nm55 nm-17 nm20 nm-17 nm20 nm-
Optical 20 dB Bandwidthc-------50 nm--50 nm-
RMS Gain Ripplec,f-0.06 dB0.3 dB-0.03 dB0.3 dB-0.03 dB0.15 dB-0.03 dB0.15 dB
Forward Voltage-2.0 V2.5 V-2.0 V2.5 V-2.0 V2.5 V-2.0 V2.5 V
Fiber Type780HP780HP780HP780HP
TEC Operation: Typ. / Max @ TCASE = 25 °C / 70 °C
TEC Current-0.14 A1.4 A-0.14 A1.4 A-0.1 A1.5 A-0.1 A1.5 A
TEC Voltage-0.18 V6.0 V-0.18 V6.0 V-0.13 V4.0 V-0.13 V4.0 V
Thermistor Resistance-10 kΩ--10 kΩ--10 kΩ--10 kΩ-
Performance Graphs (Click Icons for Plots)

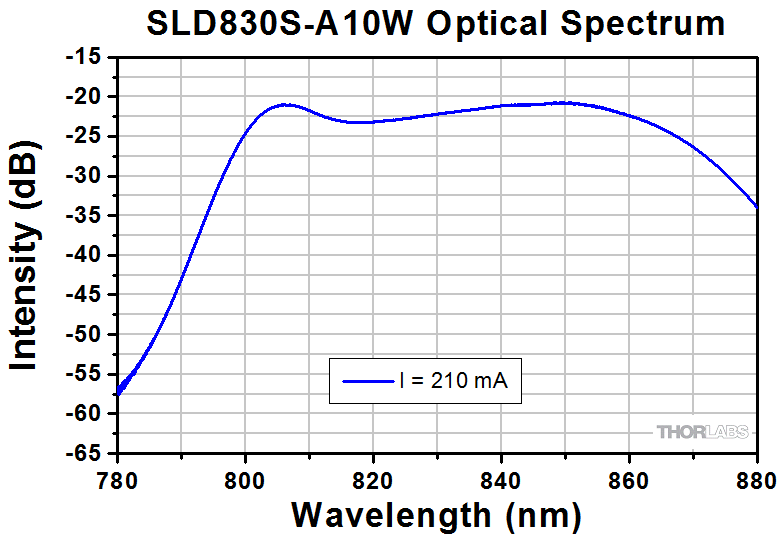

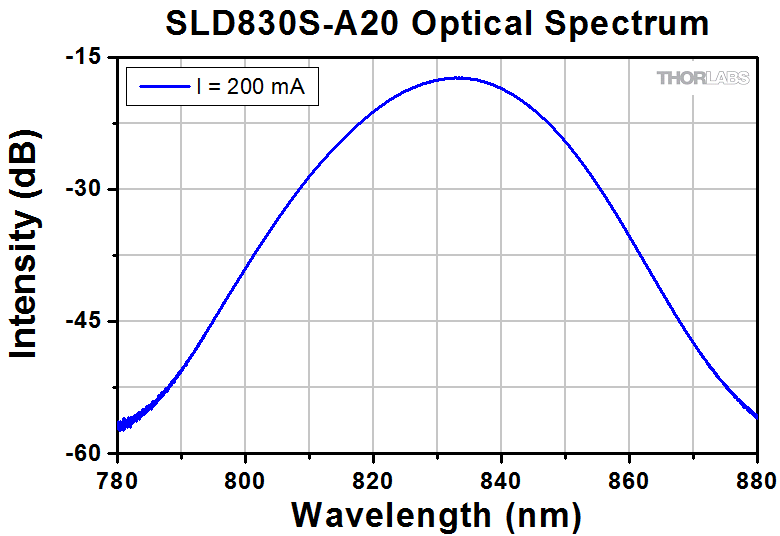

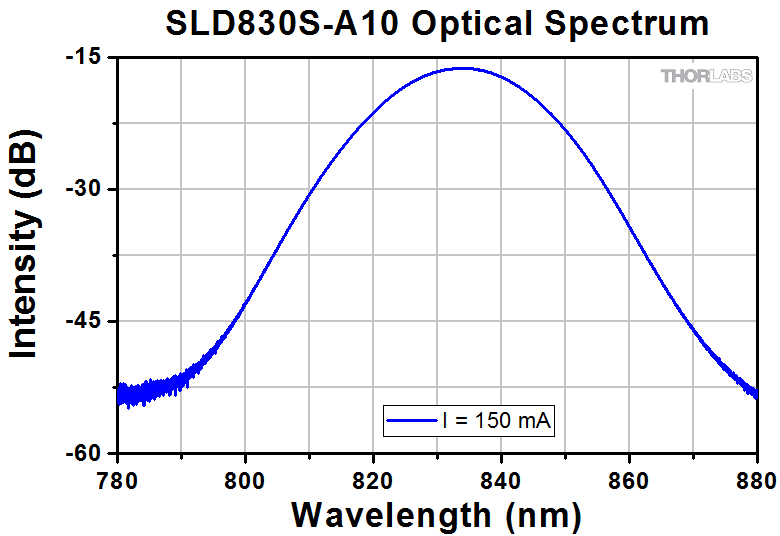

Output SpectrumOptical SpectrumOptical Spectrum

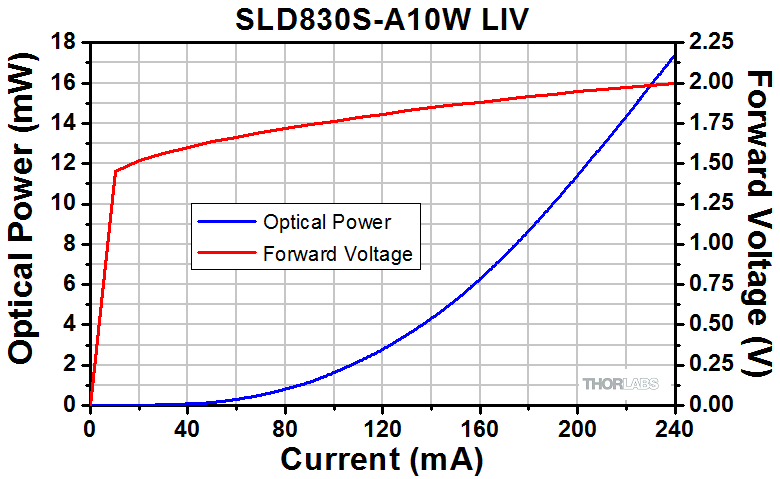

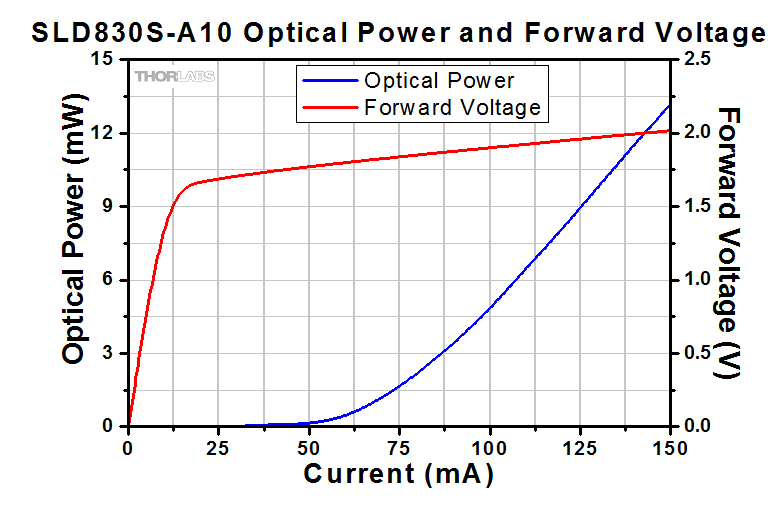

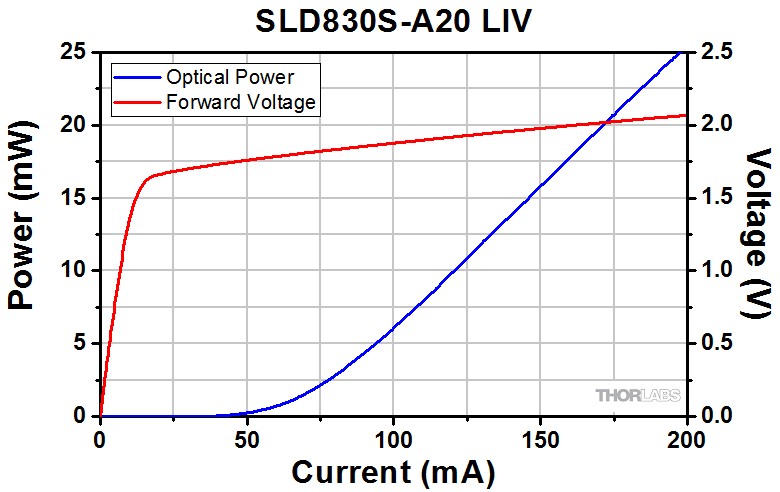

LIV PlotLIV CurvesLIV Curves

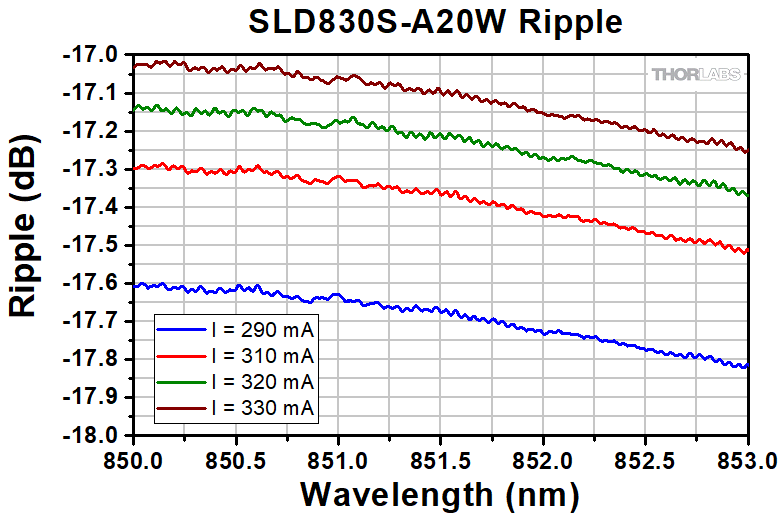

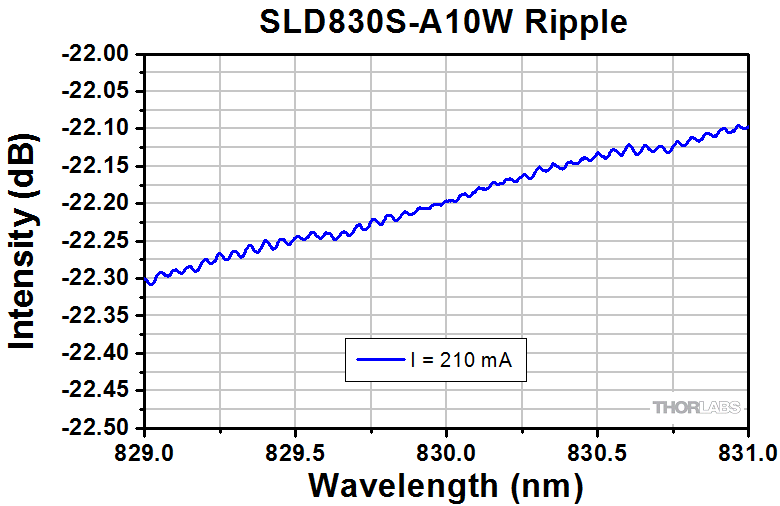

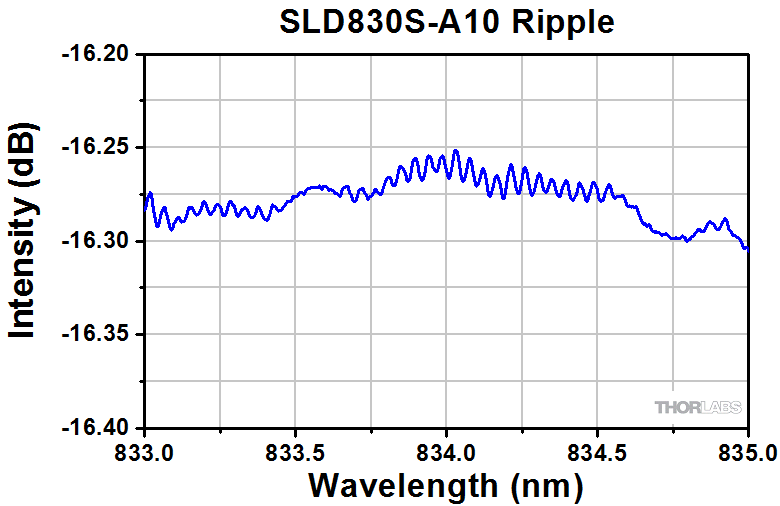

Gain Ripplef
Absolute Maximum Ratingsa
Absolute Max Current240 mA330 mA150 mA240 mA
Operating Case Temperature0 to 70 °C0 to 70 °C0 to 70 °C0 to 70 °C
Storage Temperature-10 to 70 °C-10 to 70 °C-10 to 70 °C-10 to 70 °C
Pin Code14 Pin, Type 114 Pin, Type 114 Pin, Type 114 Pin, Type 1
  • 表中の動作条件に関する仕様は、仕様特性を達成するために必要な数値です。表に記載されている絶対最大定格を超えると、デバイスに損傷をもたらすことがありますのでご注意ください。
  • 平坦なスペクトル形状を有するSLDの中心波長は、3 dB帯域幅の中間点と定義されます。ガウシアンに近いスペクトル形状を有するSLDの中心波長は相対振幅の加重平均によって定義され、ピークパワーの波長やFWHMに基づく中心波長には一致しない場合があります。詳細については上記をご覧ください。
  • 動作電流(Operating Current)における値
  • ファイバーピグテールからの出力値
  • SLD830S-A10WとSLD830S-A20W:最小のASEパワーの際に、最小の3 dB帯域幅が保証されています。
  • 測定分解能= 0.02 nm

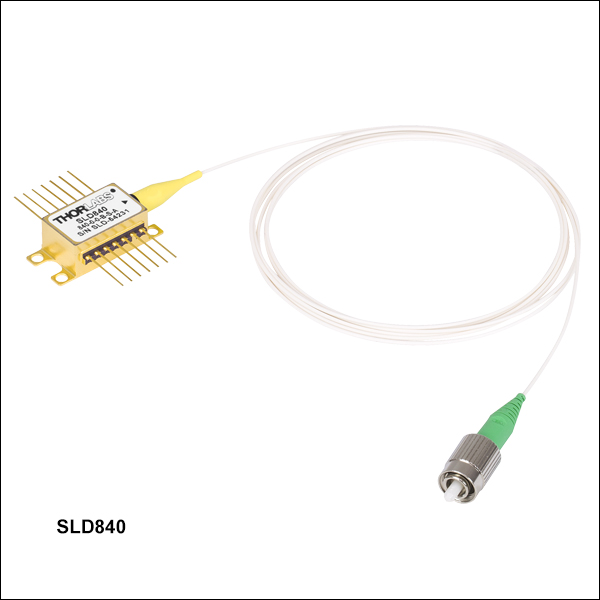

840 nmスーパールミネッセントダイオード

Item #SLD840x
ParameteraMinTypicalMax
Operating Current-140 mA180 mA
Center Wavelength (CWL)b820 nm840 nm860 nm
Spectral ShapeFlat Top
ASE Powerc,d3 mW4 mW-
Optical 3 dB Bandwidthc,e60 nm70 nm-
RMS Gain Ripplec,f-0.01 dB0.1 dB
Forward Voltage-2.0 V2.5 V
Fiber780HP (SM)
PM780-HP (PM)g
TEC Operation: Typ. / Max @ TCASE = 25 °C / 70 °C
TEC Current-0.1 A1.5 A
TEC Voltage-0.15 V4.0 V
Thermistor Resistance-10 kΩ-
Performance Graphs (Click Icons for Plots)

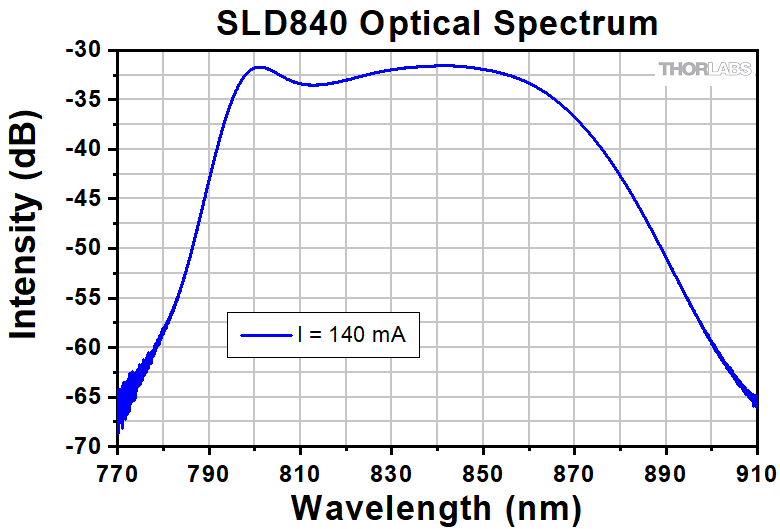

Output Spectrum
Optical Spectrum
SM

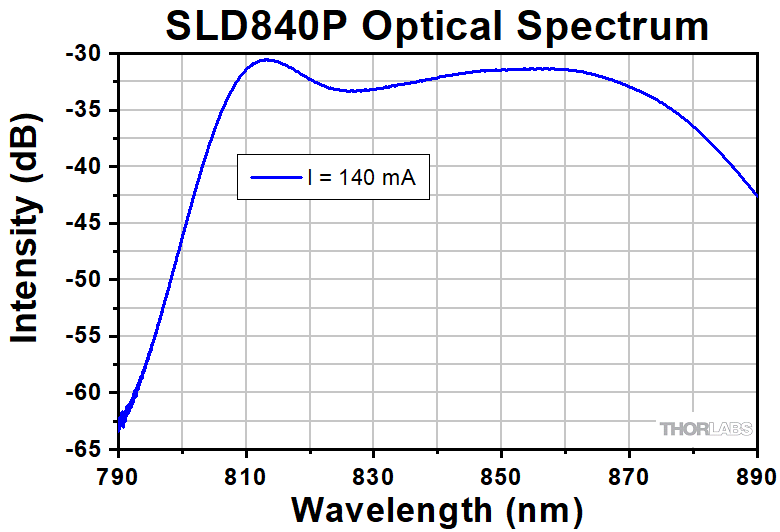

Optical Spectrum
PM

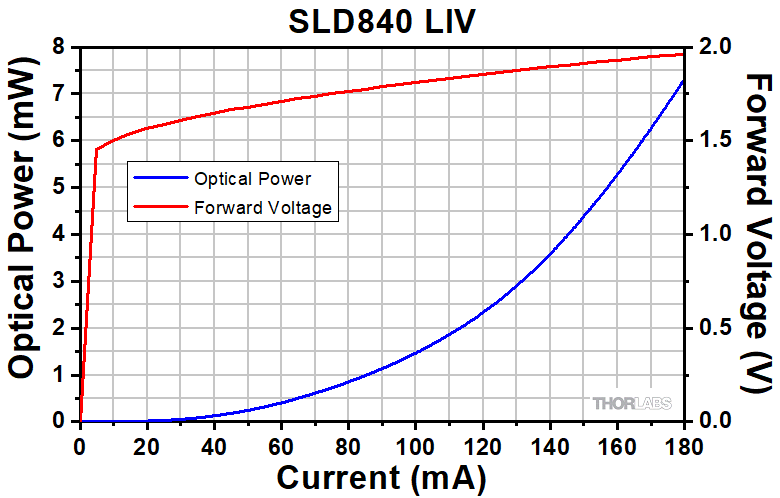

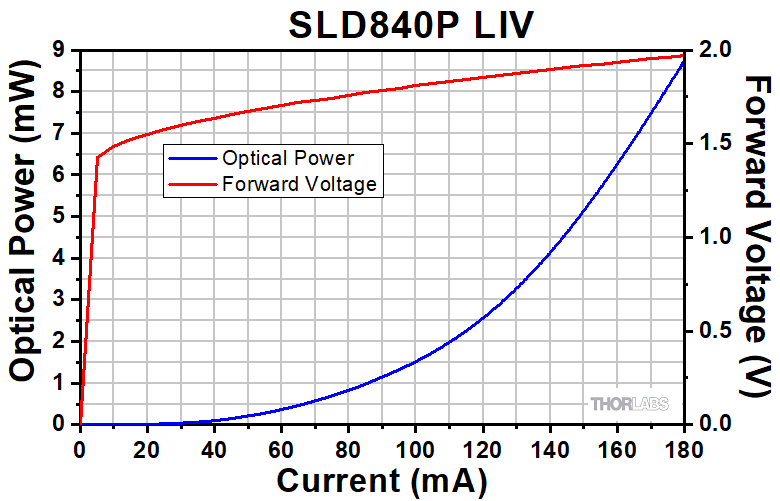

LIV Plot
LIV Curves
SM
LIV Curves
PM

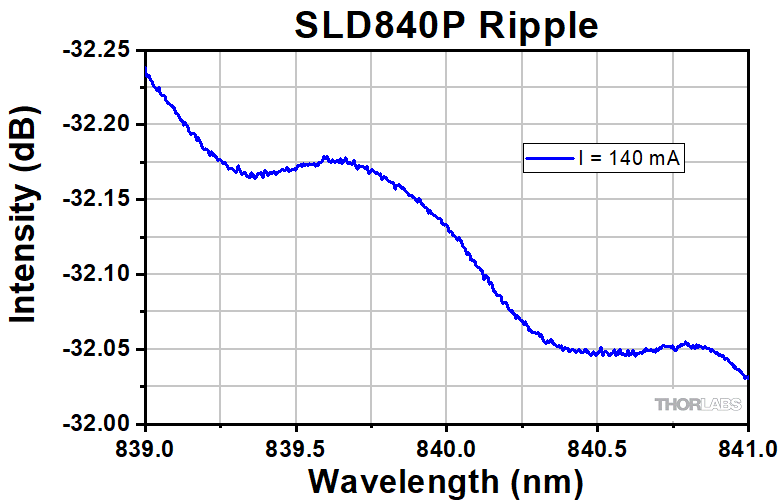

Gain Ripplef

SM

PM
Absolute Maximum Ratingsa
Absolute Max Current180 mA
Operating Case Temperature0 °C to 70 °C
Storage Temperature-10 °C to 70 °C
Pin Code14 Pin, Type 1
  • 表中の動作条件に関する仕様は、仕様特性を達成するために必要な数値です。表に記載されている絶対最大定格を超えると、デバイスに損傷をもたらすことがありますのでご注意ください。
  • 3 dB帯域幅の中間点の波長で定義されています。詳細は上記の定義に関する説明をご覧ください。
  • 動作電流(Operating Current)における値
  • ファイバーピグテールからの出力値
  • 最小のASEパワーの際に、最小の3 dB帯域幅が保証されています。
  • 測定分解能= 0.02 nm
  • コネクタのキーは偏波保持ファイバのスロー軸にアライメントされています。

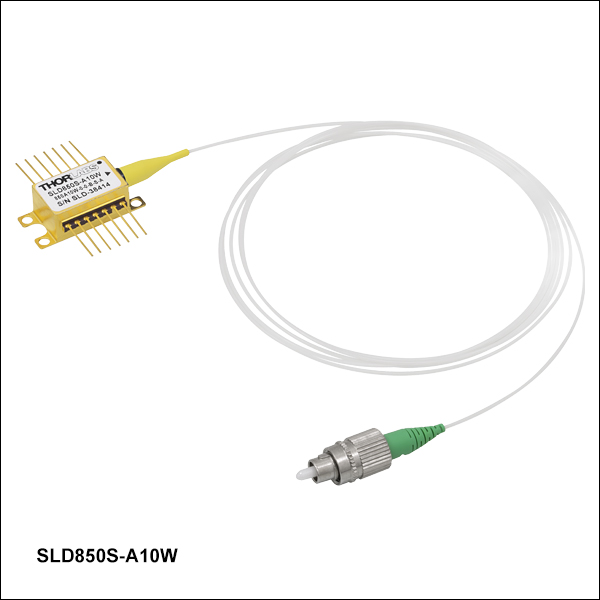

850 nmスーパールミネッセントダイオード

Item #SLD850S-A10WSLD850S-A20W
ParameteraMinTypicalMaxMinTypicalMax
Operating Current--180 mA--340 mA
Center Wavelength (CWL)b835 nm850 nm865 nm835 nm850 nm865 nm
Spectral ShapeFlat TopFlat Top
ASE Powerc,d10 mW--20 mW--
Optical 3 dB Bandwidthc,e40 nm60 nm-40 nm55 nm-
RMS Gain Ripplec,f-0.03 dB0.3 dB-0.03 dB0.3 dB
Forward Voltage-2.0 V2.5 V-2.0 V2.5 V
Fiber Type780HP780HP
TEC Operation: Typ. / Max @ TCASE = 25 °C / 70 °C
TEC Current-0.11 A1.4 A-0.18 A1.4 A
TEC Voltage-0.17 V6.0 V-0.27 V6.0 V
Thermistor Resistance-10 kΩ--10 kΩ-
Performance Graphs (Click Icons for Plots)
Output Spectrum

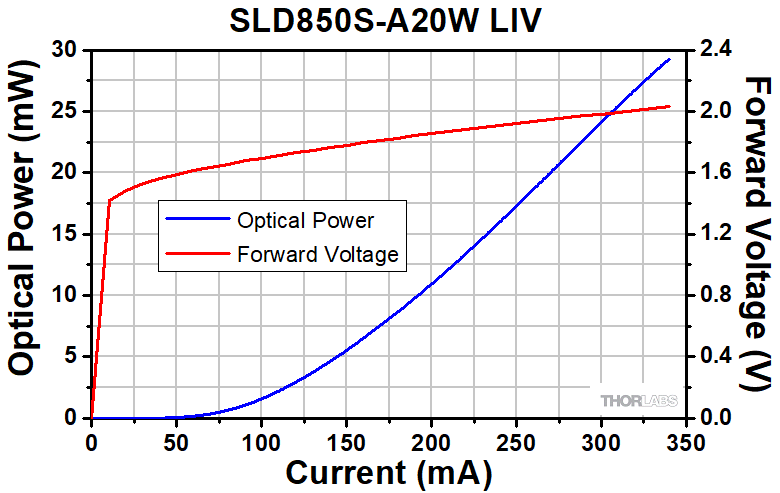

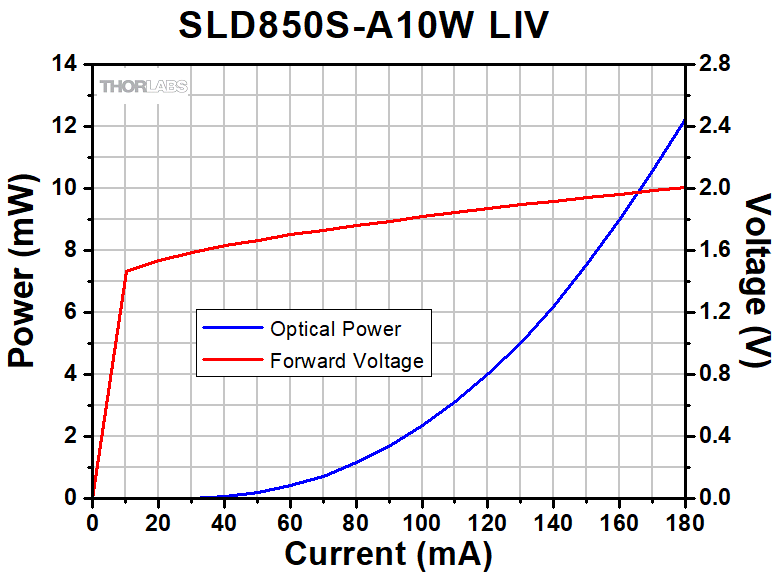

LIV Plot

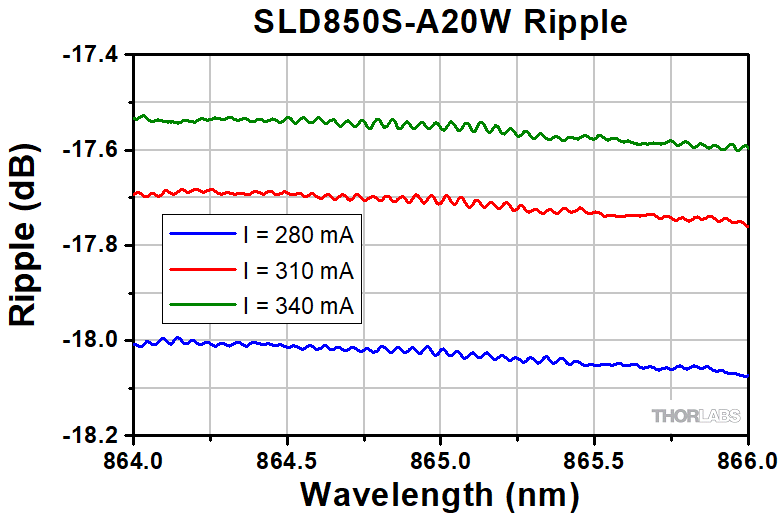

Gain Ripplef
Absolute Maximum Ratingsa
Absolute Max Current180 mA340 mA
Operating Case Temperature0 to 70 °C0 to 70 °C
Storage Temperature-10 to 70 °C-10 to 70 °C
Pin Code14 Pin, Type 114 Pin, Type 1
  • 表中の動作条件に関する仕様は、仕様特性を達成するために必要な数値です。表に記載されている絶対最大定格を超えると、デバイスに損傷をもたらすことがありますのでご注意ください。
  • 3 dB帯域幅の中間点と定義されます。詳細については上記をご覧ください。
  • 動作電流(Operating Current)における値
  • ファイバーピグテールからの出力値
  • 最小のASEパワーの際に、最小の3 dB帯域幅が保証されています。
  • 測定分解能= 0.02 nm

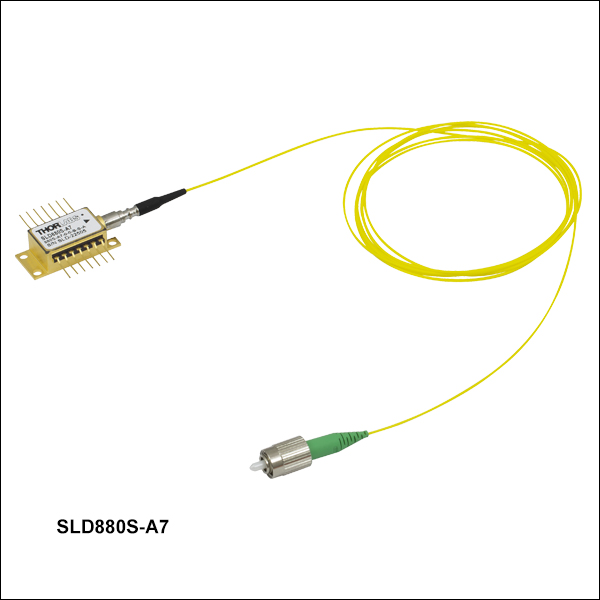

880 nmスーパールミネッセントダイオード

Item #SLD880S-A7SLD880S-A25
ParameteraMinTypicalMaxMinTypicalMax
Operating Current--225 mA--410 mA
Center Wavelength (CWL)b860 nm880 nm900 nm860 nm880 nm900 nm
Spectral ShapeFlat TopFlat Top
ASE Powerc,d6 mW7 mW-23 mW25 mW-
Optical 3 dB Bandwidthc35 nm40 nm-35 nm40 nm-
Optical 20 dB Bandwidthc-80 nm--80 nm-
RMS Gain Ripplec,e-0.06 dB0.3 dB-0.06 dB0.3 dB
Forward Voltagec-2.0 V2.5 V-2.0 V2.5 V
Fiber Type780HP780HP
TEC Operation: Typ. / Max @ TCASE = 25 °C / 70 °C
TEC Current-0.2 A1.4 A-0.2 A1.4 A
TEC Voltage-0.8 V6.0 V-0.8 V6.0 V
Thermistor Resistance-10 kΩ--10 kΩ-
Performance Graphs (Click Icons for Plots)

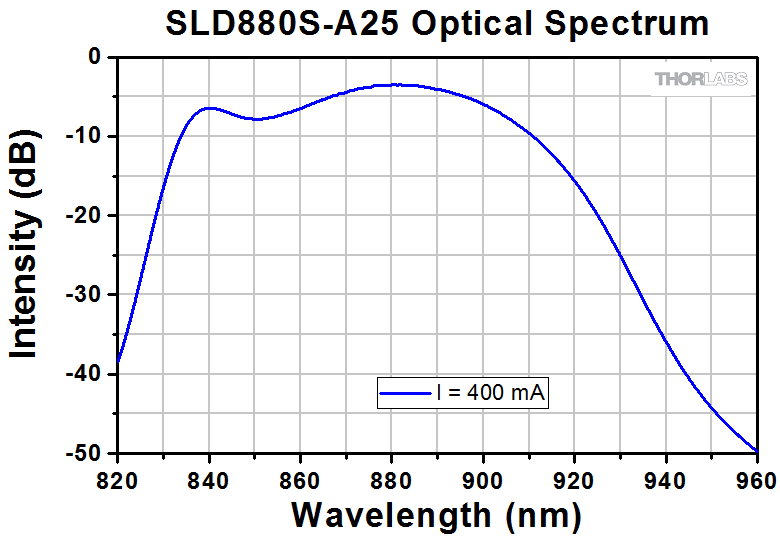

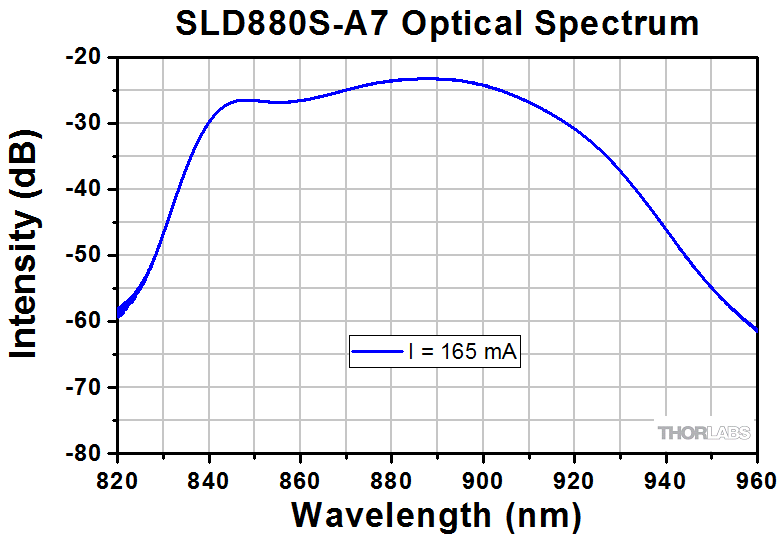

Output SpectrumOptical SpectrumOptical Spectrum

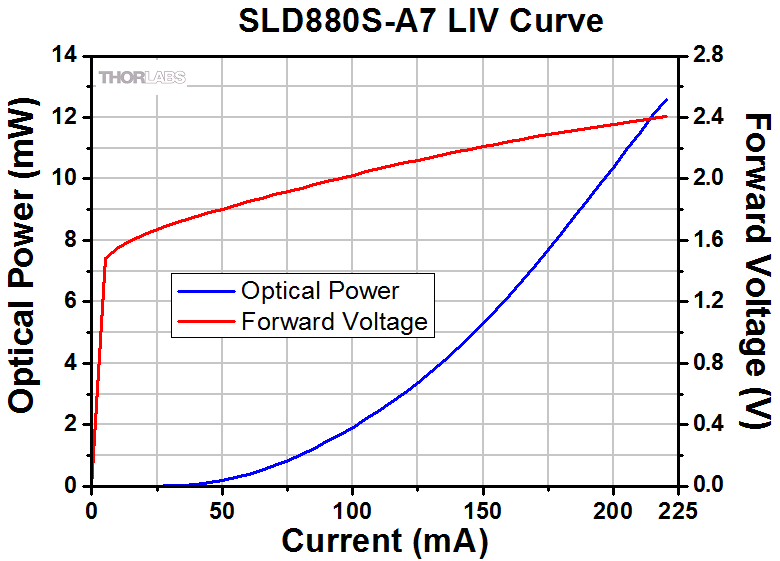

LIV PlotLIV CurvesLIV Curves

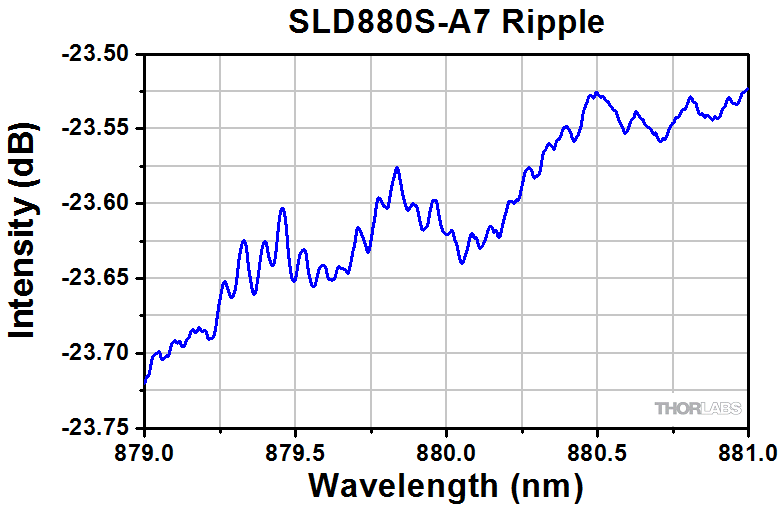

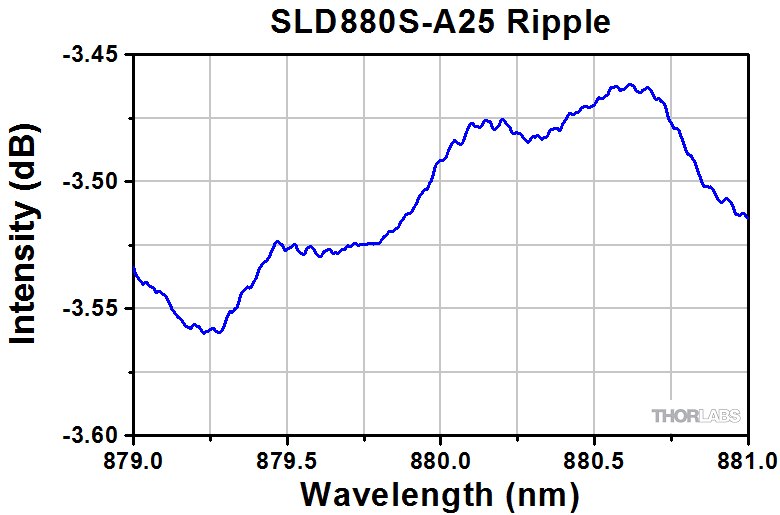

Gain Ripplee
Absolute Maximum Ratingsa
Absolute Max Current225 mA410 mA
Operating Case Temperature0 to 70 °C0 to 70 °C
Storage Temperature-10 to 70 °C-10 to 70 °C
Pin Code14 Pin, Type 114 Pin, Type 1
  • 表中の動作条件に関する仕様は、仕様特性を達成するために必要な数値です。表に記載されている絶対最大定格を超えると、デバイスに損傷をもたらすことがありますのでご注意ください。
  • 3 dB帯域幅の中間点と定義されます。詳細については上記をご覧ください。
  • 動作電流(Operating Current)における仕様値。最小のASEパワーの際に、最小の3 dB帯域幅が保証されています。
  • ファイバーピグテールからの出力値
  • 測定分解能= 0.02 nm

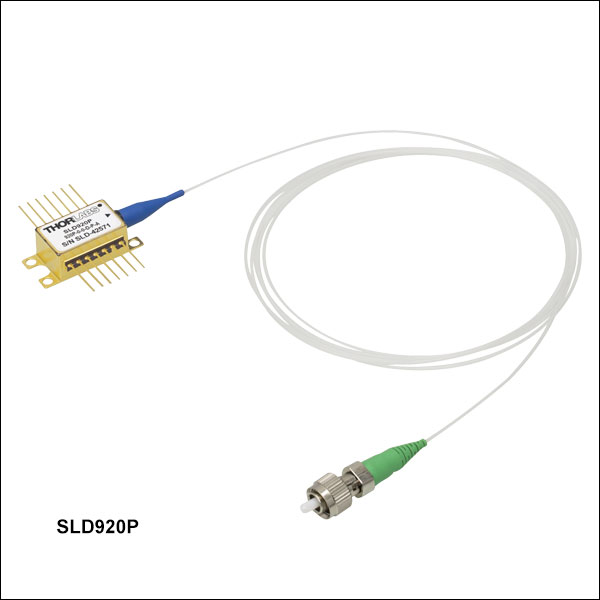

920 nmスーパールミネッセントダイオード

Item #SLD920x
ParameteraMinTypicalMax
Operating Current--420 mA
Center Wavelength (CWL)b895 nm920 nm945 nm
Spectral ShapeFlat Top
ASE Powerc,d10 mW15 mW-
Optical 3 dB Bandwidthc,e50 nm65 nm-
RMS Gain Ripplec,f-0.02 dB0.3 dB
Forward Voltage-2.0 V2.5 V
Fiber780HP (SM)
PM780-HP (PM)g
TEC Operation: Typ. / Max @ TCASE = 25 °C / 70 °C
TEC Current-0.3 A1.4 A
TEC Voltage-0.4 V6.0 V
Thermistor Resistance-10 kΩ-
Performance Graphs (Click Icons for Plots)

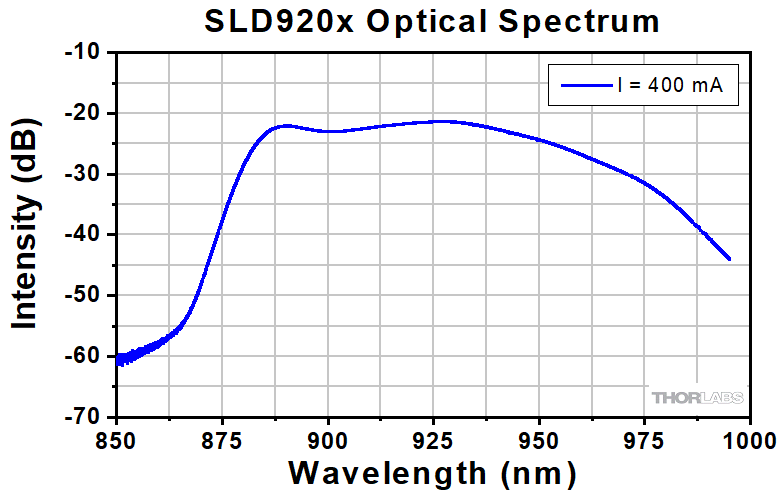

Output SpectrumOptical Spectrum

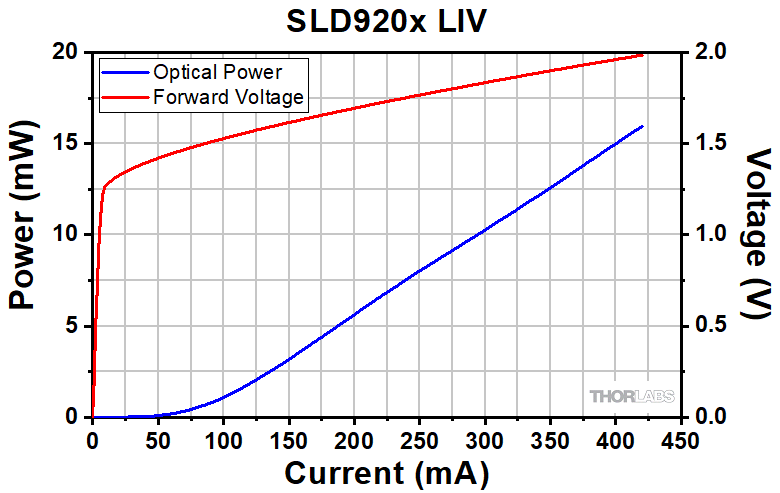

LIV PlotLIV Curves

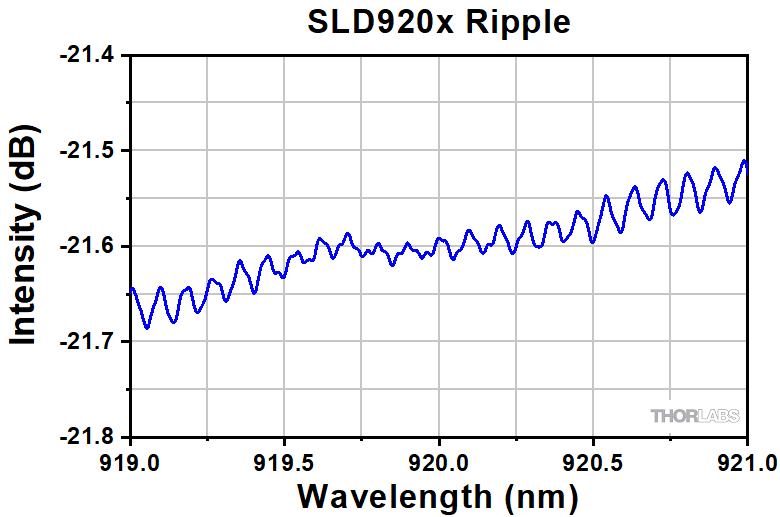

Gain Ripplee
Absolute Maximum Ratingsa
Absolute Max Current420 mA
Operating Case Temperature0 °C to 70 °C
Storage Temperature-10 °C to 70 °C
Pin Code14 Pin, Type 1
  • 表中の動作条件に関する仕様は、仕様特性を達成するために必要な数値です。表に記載されている絶対最大定格を超えると、デバイスに損傷をもたらすことがありますのでご注意ください。
  • 3 dB帯域幅の中間点と定義されます。詳細については上記をご覧ください。
  • 動作電流(Operating Current)における値
  • ファイバーピグテールからの出力値
  • 最小のASEパワーの際に、最小の3 dB帯域幅が保証されています。
  • 測定分解能= 0.02 nm
  • コネクタのキーは偏波保持ファイバのスロー軸にアライメントされています。

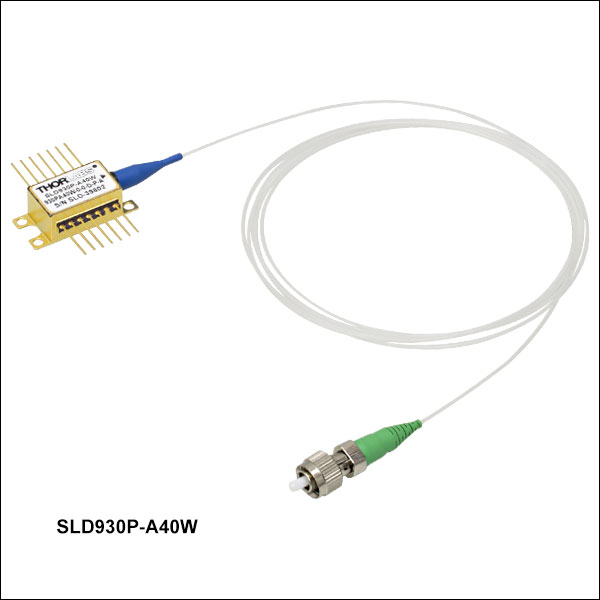

930 nmスーパールミネッセントダイオード

Item #SLD930x-A40W
ParameteraMinTypicalMax
Operating Current--800 mA
Center Wavelength (CWL)b915 nm930 nm945 nm
Spectral ShapeFlat Top
ASE Powerc,d36 mW40 mW-
Optical 3 dB Bandwidthc,e40 nm45 nm-
RMS Gain Ripplec,f-0.06 dB0.3 dB
Forward Voltage-2.0 V2.5 V
Fiber780HP (SM)
PM780-HP (PM)g
TEC Operation: Typ. / Max @ TCASE = 25 °C / 70 °C
TEC Current-0.54 A1.4 A
TEC Voltage-0.78 V6.0 V
Thermistor Resistance-10 kΩ-
Performance Graphs (Click Icons for Plots)
Output Spectrum
Optical Spectrum
SM

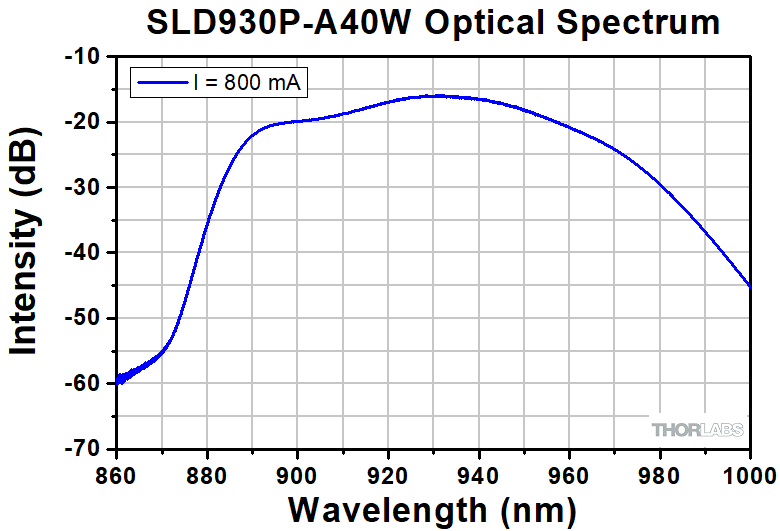

Optical Spectrum
PM

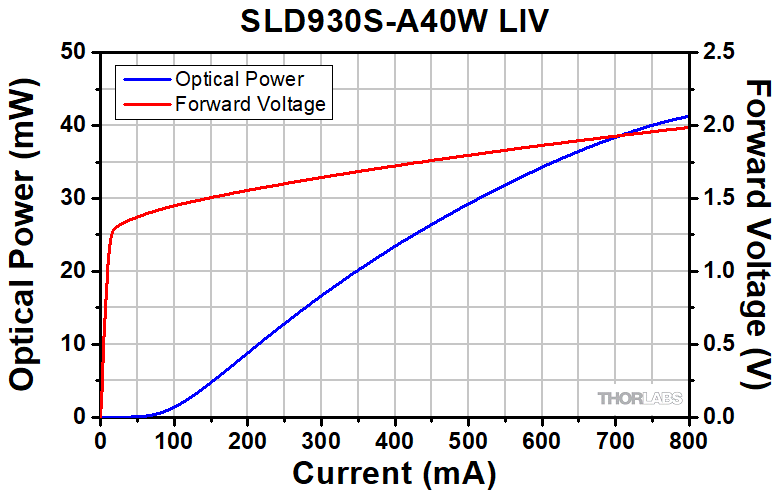

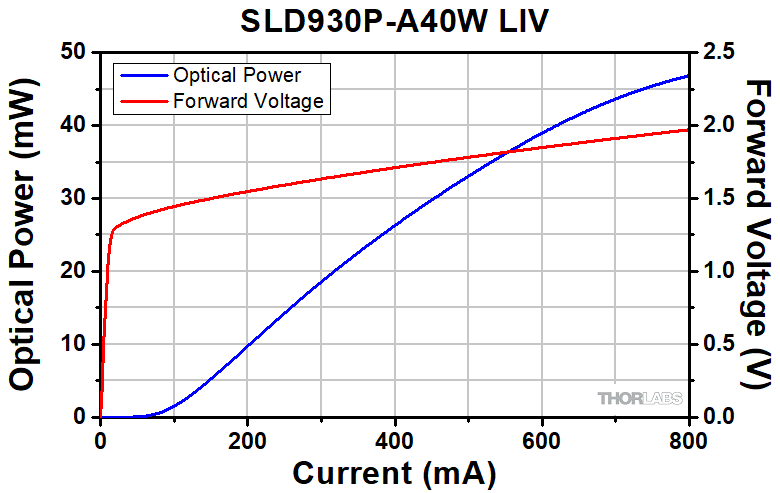

LIV Plot
LIV Curves
SM
LIV Curves
PM

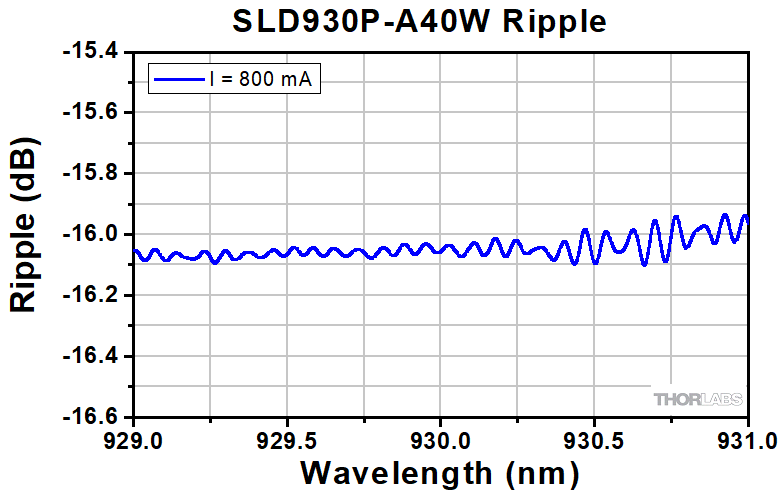

Gain Ripplef

SM

PM
Absolute Maximum Ratingsa
Absolute Max Current800 mA
Operating Case Temperature0 °C to 70 °C
Storage Temperature-10 °C to 70 °C
Pin Code14 Pin, Type 1
  • 表中の動作条件に関する仕様は、仕様特性を達成するために必要な数値です。表に記載されている絶対最大定格を超えると、デバイスに損傷をもたらすことがありますのでご注意ください。
  • 3 dB帯域幅の中間点と定義されます。詳細については上記をご覧ください。
  • 動作電流(Operating Current)における値
  • ファイバーピグテールからの出力値
  • 最小のASEパワーの際に、最小の3 dB帯域幅が保証されています。
  • 測定分解能= 0.02 nm
  • コネクタのキーは偏波保持ファイバのスロー軸にアライメントされています。

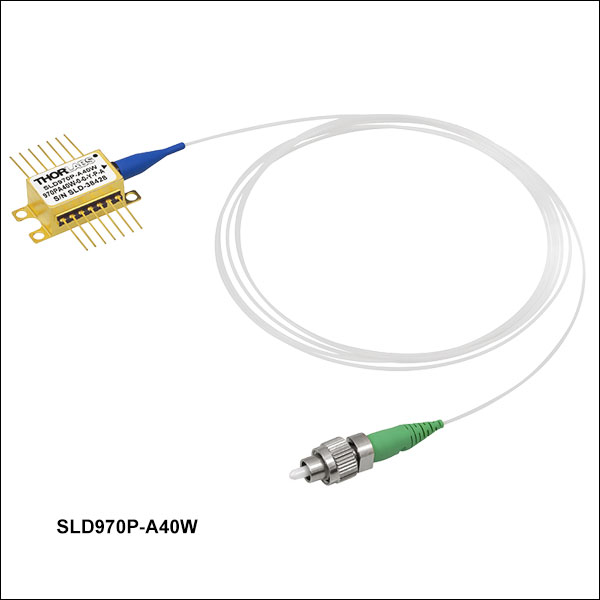

970 nmスーパールミネッセントダイオード

Item #SLD970x-A40W
ParameteraMinTypicalMax
Operating Current-1000 mA1010 mA
Center Wavelength (CWL)b945 nm970 nm995 nm
Spectral ShapeFlat Top
ASE Powerc,d35 mW40 mW-
Optical 3 dB Bandwidthc,e40 nm50 nm-
RMS Gain Ripplec,f-0.03 dB0.2 dB
Forward Voltage-1.2 V2.5 V
Fiber TypeHI1060 (SM)
PM980-XP (PM)g
TEC Operation: Typ. / Max @ TCASE = 25 °C / 70 °C
TEC Current-0.83 A1.4 A
TEC Voltage-0.12 V6.0 V
Thermistor Resistance-10 kΩ-
Performance Graphs (Click Icons for Plots)

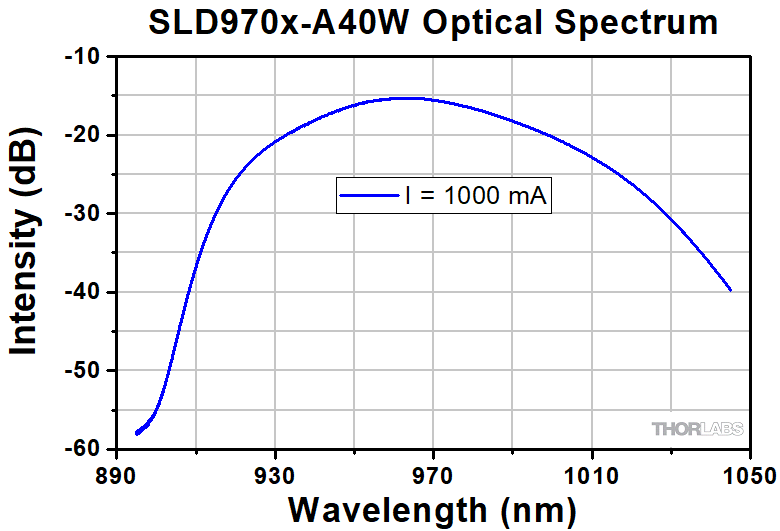

Output Spectrum

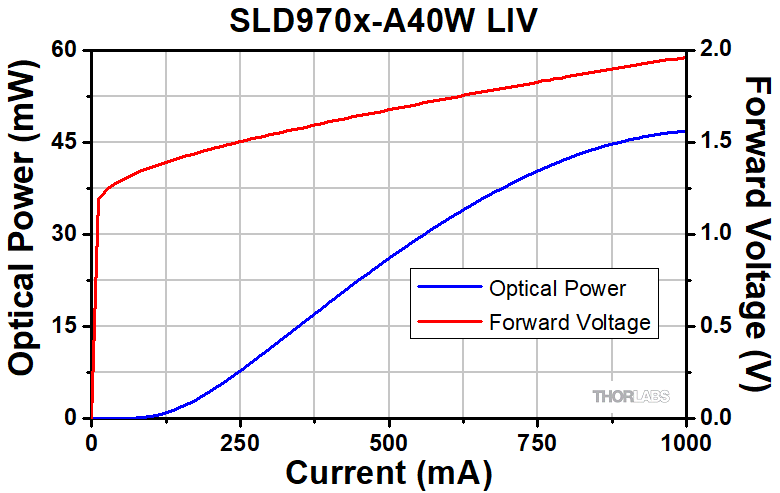

LIV Plot

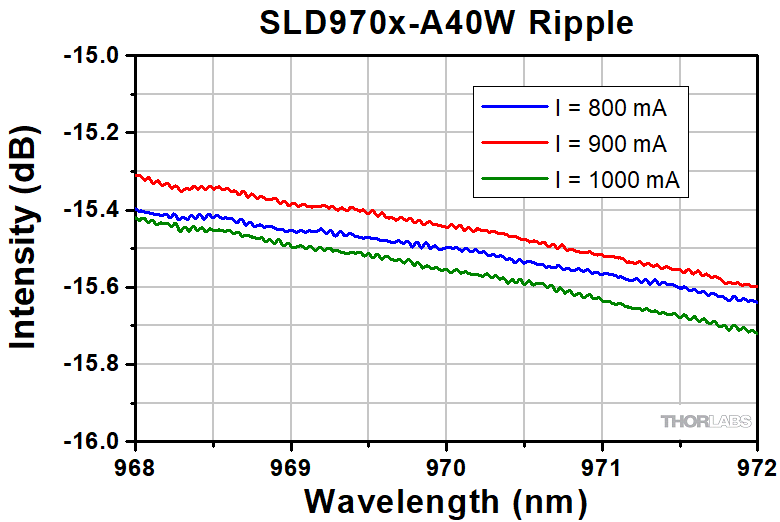

Gain Ripplef
Absolute Maximum Ratingsa
Absolute Max Current1010 mA
Operating Case Temperature0 °C to 70 °C
Storage Temperature-10 °C to 70 °C
Pin Code14 Pin, Type 1
  • 表中の動作条件に関する仕様は、仕様特性を達成するために必要な数値です。表に記載されている絶対最大定格を超えると、デバイスに損傷をもたらすことがありますのでご注意ください。
  • 3 dB帯域幅の中間点と定義されます。詳細については上記をご覧ください。
  • 動作電流(Operating Current)における値
  • ファイバーピグテールからの出力値
  • 最小のASEパワーの際に、最小の3 dB帯域幅が保証されています。
  • 測定分解能= 0.02 nm
  • コネクタのキーは偏波保持ファイバのスロー軸にアライメントされています。

1050 nmスーパールミネッセントダイオード

Item #SLD1050xSLD1050S-A60SLD1050P-A60
ParameteraMinTypicalMaxMinTypicalMaxMinTypicalMax
Operating Current--300 mA--1010 mA--1010 mA
Center Wavelength (CWL)b1030 nm1050 nm1070 nm1025 nm1050 nm1075 nm1025 nm1050 nm1075 nm
Spectral ShapeNear GaussianFlat TopFlat Top
ASE Powerc,d6 mW8 mW-55 mW60 mW-55 mW60 mW-
Optical 3 dB Bandwidthc,e40 nm50 nm-60 nm70 nm-60 nm70 nm-
Optical 20 dB Bandwidthc----100 nm----
RMS Gain Ripplec,f-0.1 dB0.25 dB-0.03 dB0.2 dB-0.06 dB0.3 dB
Forward Voltagec-2.0 V2.5 V-2.0 V2.5 V-1.9 V2.5 V
Fiber TypeHI1060 (SM)
PM980-XP (PM)g
HI1060PM980-XPg
TEC Operation: Typ. / Max @ TCASE = 25 °C / 70 °C
TEC Current-0.25 A1.5 A-0.7 A2.5 A-0.7 A2.5 A
TEC Voltage-0.30 V4.0 V-0.9 V3.2 V-1.0 V3.2 V
Thermistor Resistance-10 kΩ--10 kΩ--10 kΩ-
Performance Graphs (Click Icons for Plots)

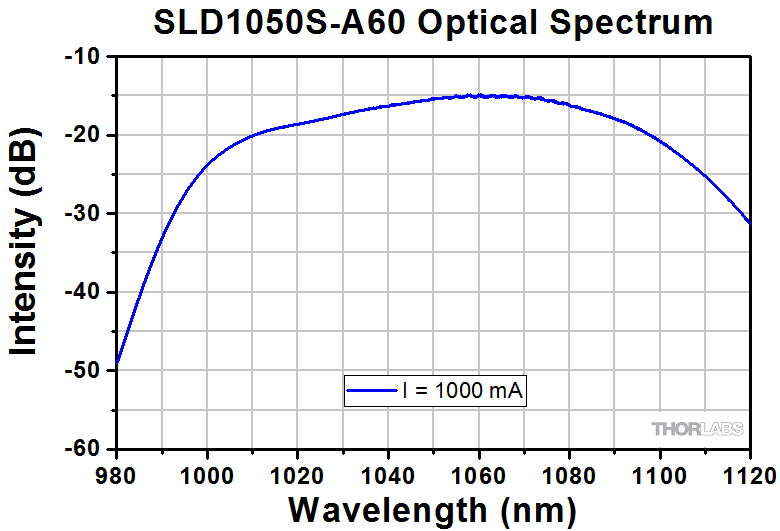

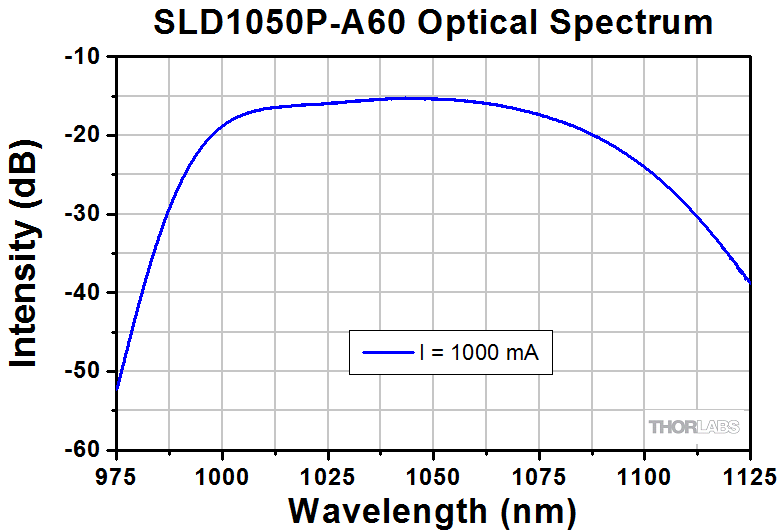

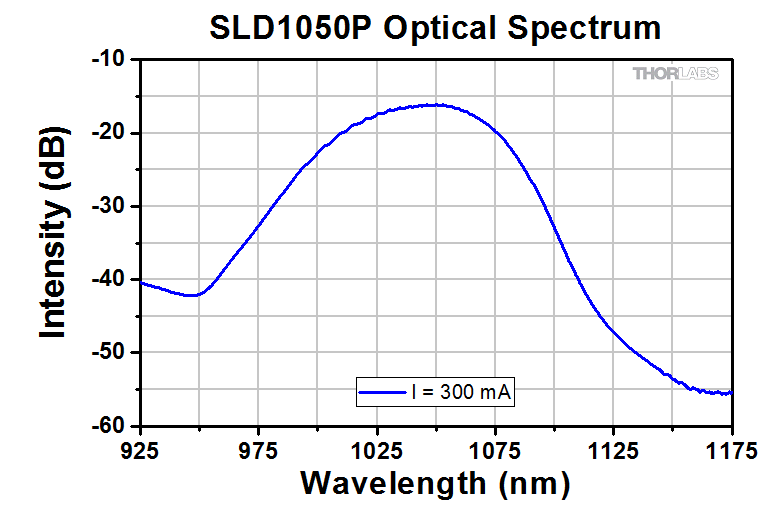

Output Spectrum
Optical Spectrum
SM
Optical Spectrum
PM
Optical SpectrumOptical Spectrum

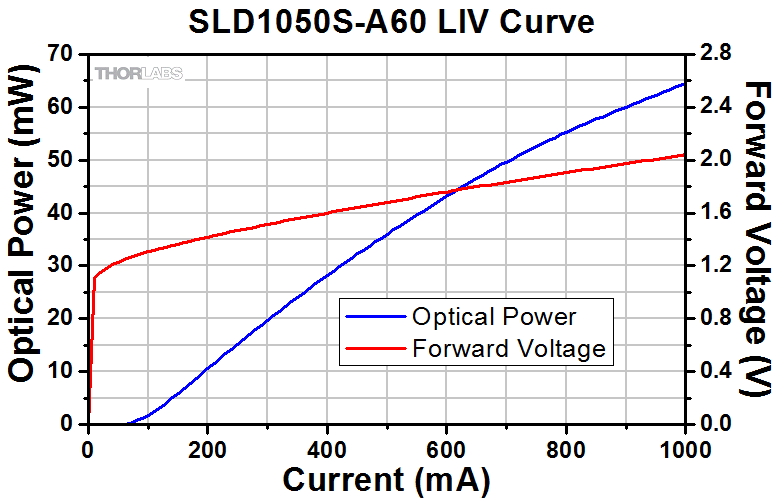

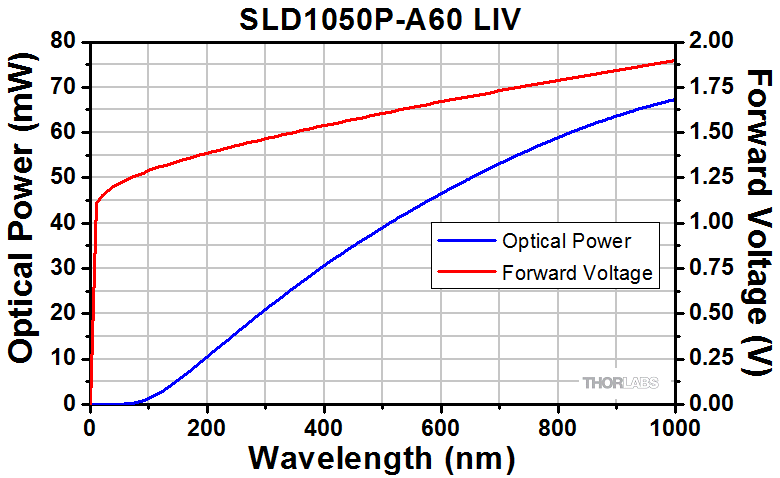

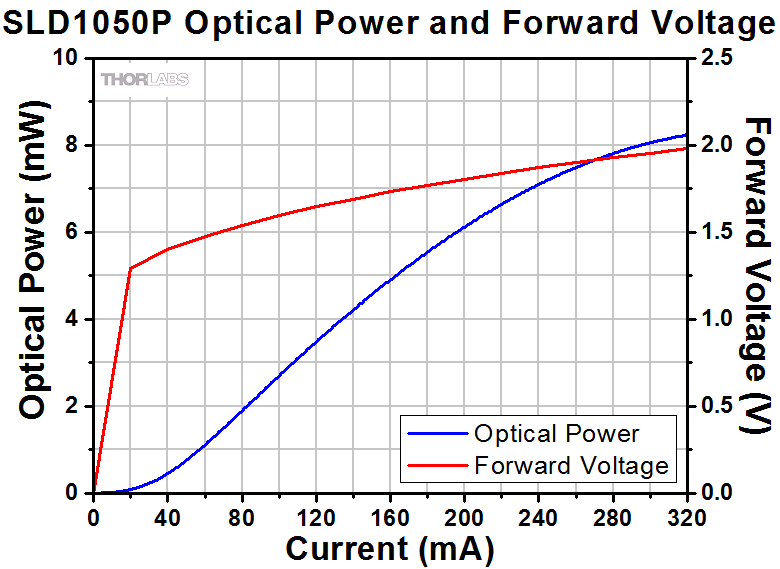

LIV Plot
LIV Curves
SM
LIV
PM
LIVLIV

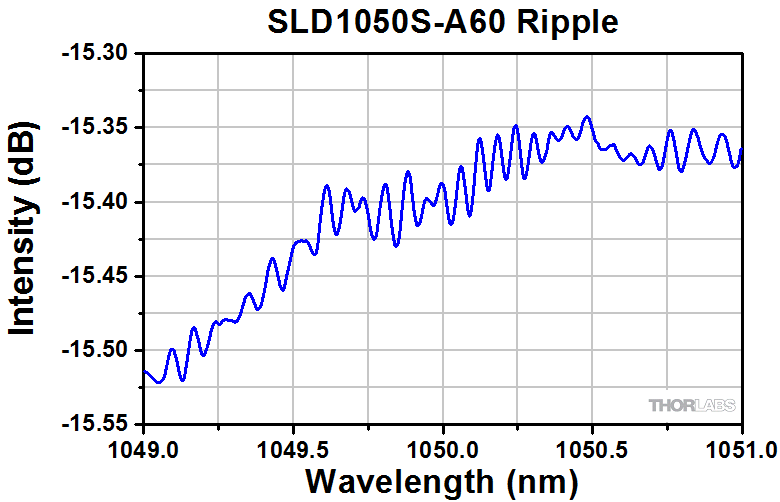

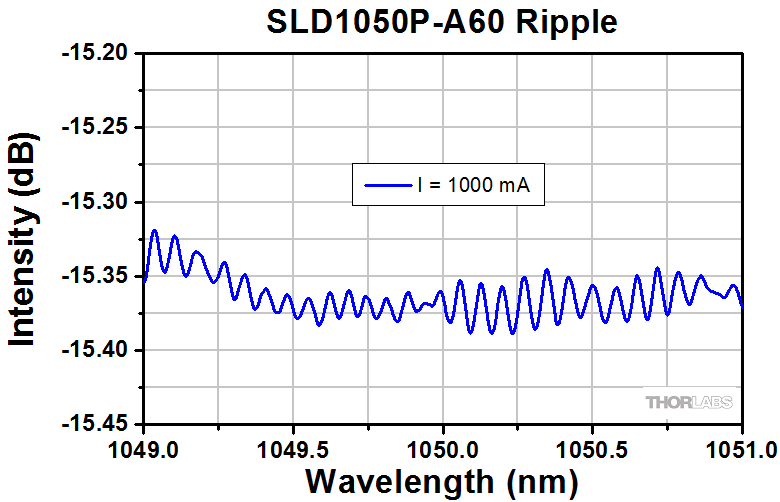

Gain Ripplef-
Absolute Maximum Ratingsa
Absolute Max Current360 mA1010 mA1010 mA
Operating Case Temperature0 °C to 70 °C0 °C to 70 °C0 °C to 70 °C
Storage Temperature--10 °C to 70 °C-10 °C to 70 °C
Chip Temperature (TEC)10 °C to 30 °C--
Pin Code14 Pin, Type 114 Pin, Type 114 Pin, Type 1
  • 表中の動作条件に関する仕様は、仕様特性を達成するために必要な数値です。表に記載されている絶対最大定格を超えると、デバイスに損傷をもたらすことがありますのでご注意ください。
  • ガウシアンに近いスペクトル形状を有するSLDの中心波長は相対振幅の加重平均によって定義され、ピークパワーの波長やFWHMに基づく中心波長には一致しない場合があります。平坦なスペクトル形状を有するSLDの中心波長は、3 dB帯域幅の中間点と定義されます。詳細については上記をご覧ください。
  • 動作電流(Operating Current)における仕様値。SLD1050S-A60:最小のASEパワーの際に、最小の3 dB帯域幅を保証しています。
  • ファイバーピグテールからの出力値
  • FSLD1050P-A60:最小のASEパワーの際に、最小の3 dB帯域幅が保証されています。
  • 測定分解能= 0.02 nm
  • コネクタのキーは偏波保持ファイバのスロー軸にアライメントされています。

1310 nmおよび1315 nmスーパールミネッセントダイオード

Item #SLD1021SSLD1018xSLD1310SLD1310P
ParameteraMinTypicalMaxMinTypicalMaxMinTypicalMaxMinTypicalMax
Operating Current-700 mA900 mA-600 mA800 mA-900 mA1000 mA-900 mA1000 mA
Center Wavelength (CWL)b1290 nm-1330 nm1290 nm-1330 nm1300 nm1315 nm1330 nm1300 nm1315 nm1330 nm
Spectral ShapeNear GaussianNear GaussianFlat TopFlat Top
ASE Powerc,d10 mW12.5 mW-22 mW30 mW-22 mW30 mW-22 mW30 mW-
Optical 3 dB Bandwidthc,d,e80 nm85 nm-40 nm45 nm-75 nm90 nm-75 nm90 nm-
RMS Gain Ripplec,f--0.35 dB-0.1 dB0.35 dB-0.12 dB0.3 dB-0.12 dB0.35 dB
Forward Voltagec-1.55 V2.0 V-1.5 V1.8 V-2.0 V2.3 V-1.5 V1.8 V
Polarization Extinction Ratio (PER)----------23 dB-
Fiber TypeSMF-28e+SMF-28e+ (SM)
Corning PM 13-U40A (PM)g
SMF-28eCorning PM13-U40Ag
TEC Operationh
TEC Current-0.4 A1.5 A-0.4 A1.5 A-0.7 A1.5 A-0.7 A1.5 A
TEC Voltage-0.5 V4 V-0.5 V4 V-1.0 V4.0 V-1.0 V4.0 V
Thermistor Resistance-10 kΩ--10 kΩ--10 kΩ--10 kΩ-
Integrated Isolator
IsolationN/AiN/Ai-50 dB--50 dB-
Performance Plots (Click Icons for Plots)

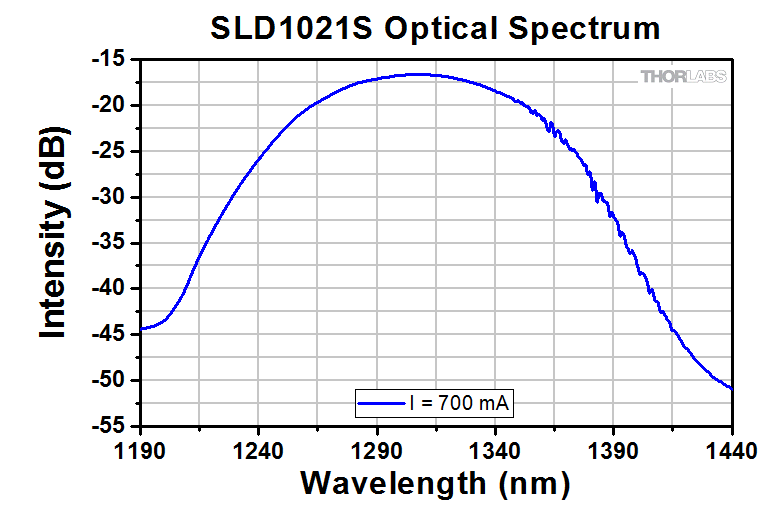

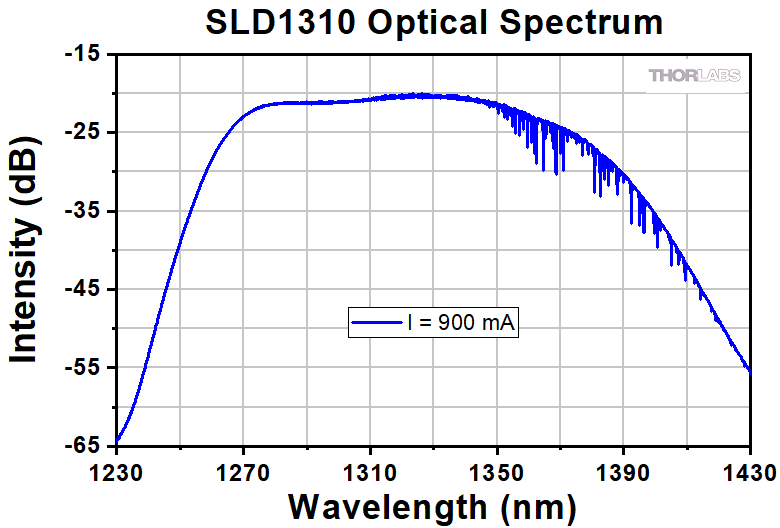

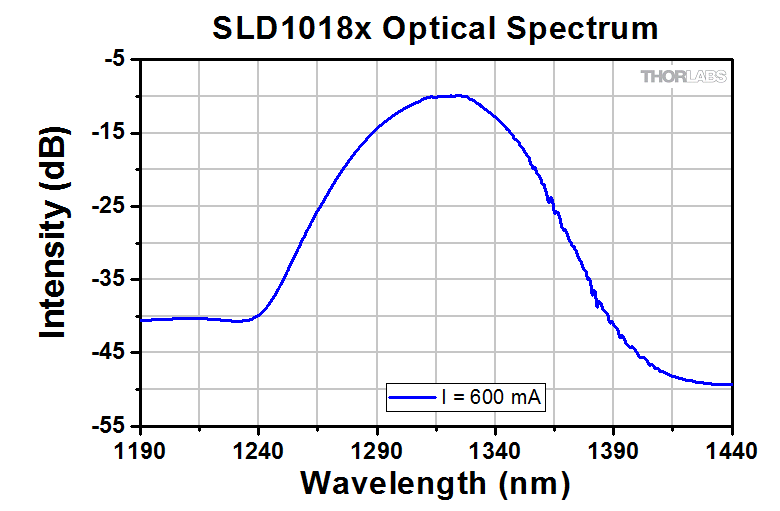

Output SpectrumOptical SpectrumOptical SpectrumOptical SpectrumOptical Spectrum

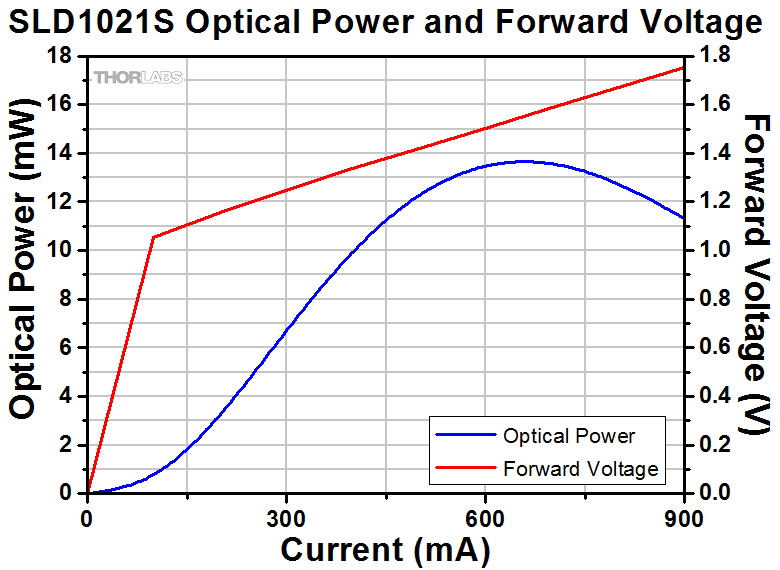

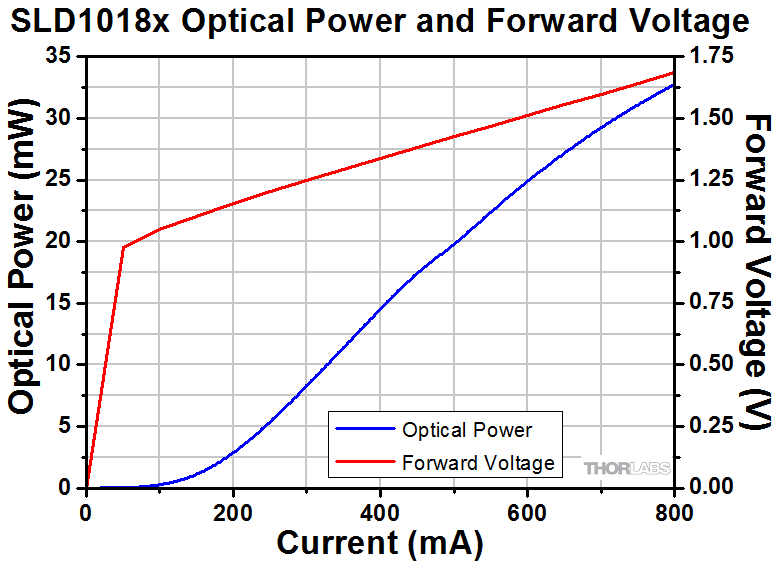

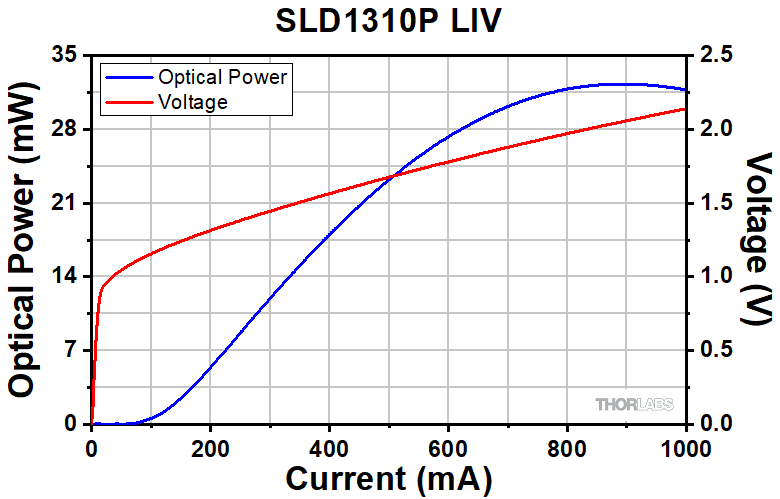

LIV PlotLIV CurvesLIV CurvesLIV CurvesLIV Curves

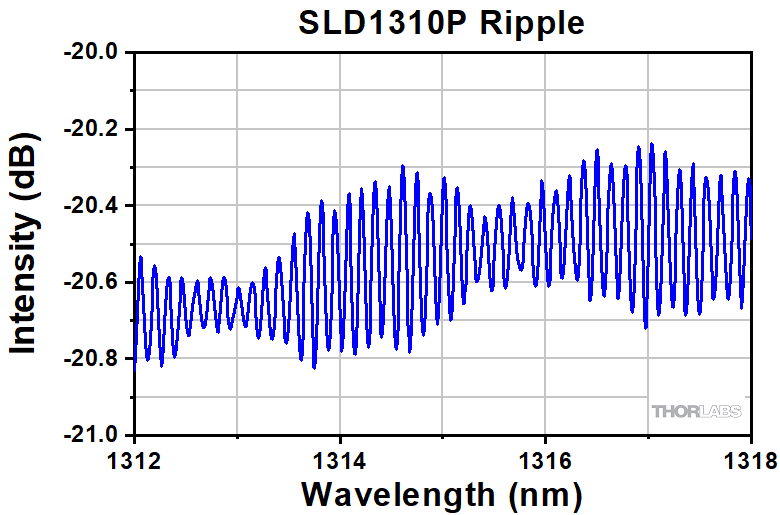

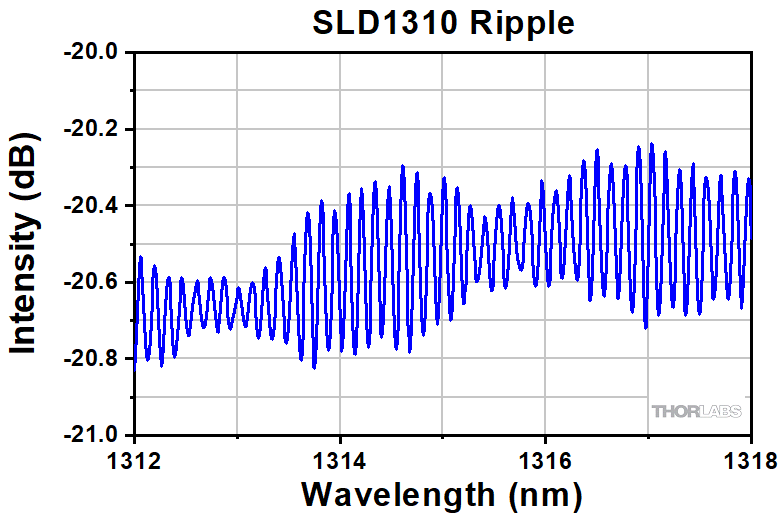

Gain Ripplef--
Absolute Maximum Ratingsj
Absolute Max Current--1000 mA1000 mA
Operating Case Temperature--0 °C to 70 °C0 °C to 70 °C
Storage Temperature---10 °C to 70 °C-10 °C to 70 °C
Pin Code14 Pin, Type 114 Pin, Type 114 Pin, Type 114 Pin, Type 1
  • 表中の動作条件に関する仕様は、仕様特性を得るために必要な数値です。ここに示す値は、SLD1021SおよびSLD1018xについてはTCHIP = 25 °C / TCASE = 0 ~65 °C、SLD1310xについてはTCHIP = 15~30 °C / TCASE = 0 ~70 °Cの状態で、何れもCW動作させたときのものです。
  • ガウシアンに近いスペクトル形状を有するSLDの中心波長は相対振幅の加重平均によって定義しているため、ピークパワーの波長やFWHMに基づく中心波長には一致しない場合があります。平坦なスペクトル形状を有するSLDの中心波長は、3 dB帯域幅の中間点の波長で定義されています。詳細は上記の定義に関する説明をご覧ください。
  • 動作電流(Operating Current)における値
  • ファイバーピグテールからの出力値
  • 最小のASEパワーの際に、最小の3 dB帯域幅が保証されています。
  • 測定分解能= 0.02 nm
  • コネクタのキーは偏波保持ファイバのスロー軸にアライメントされています。
  • SLD1021S、SLD1018xについてはTCASE = 25 °C / 65 °C、SLD1310xについてはTCASE = 25 °C / 70 °Cにおける典型値/最大値を示しています。
  • これらのSLDには光アイソレータは組み込まれていません。
  • 表に記載されている絶対最大定格を超えると、デバイスが故障する可能性がありますのでご注意ください。

1325 nmスーパールミネッセントダイオード

Item #SLD1325SLD1330SLD1330P
ParameteraMinTypicalMaxMinTypicalMaxMinTypicalMax
Operating Current--780 mA-1250 mA1300 mA-1250 mA1300 mA
Center Wavelength (CWL)b-1325 nm-1310 nm1325 nm1340 nm1310 nm1325 nm1340 nm
Spectral ShapeFlat TopFlat TopFlat Top
ASE Powerc,d10 mW--35 mW40 mW-35 mW40 mW-
Optical 3 dB Bandwidthc,d,e100 nm--80 nm90 nm-80 nm90 nm-
RMS Gain Ripplec,f----0.1 dB0.3 dB-0.1 dB0.3 dB
Forward Voltage--4 V-2.3 V2.5 V-2.3 V2.5 V
Polarization Extinction Ratio (PER)-------23 dB-
Operating Temperature Range0 to 40 °C0 to 70 °C0 to 70 °C
TEC Operationg
TEC Current--4 A-1.2 A1.5 A-1.2 A 1.5 A
TEC Voltage--4 V-1.6 V4.0 V-1.6 V4.0 V
Thermistor Resistance--10 kΩ-10 kΩ--10 kΩ-
Steinhart-Hart CoefficientsC1 = 1.1291x10-3, C2 = 2.3413x10-4, and C3 = 0.8767x10-7
Integrated Isolator
Isolation30 dB---50 dB--50 dB-
Performance Graphs (Click Icons for Plots)

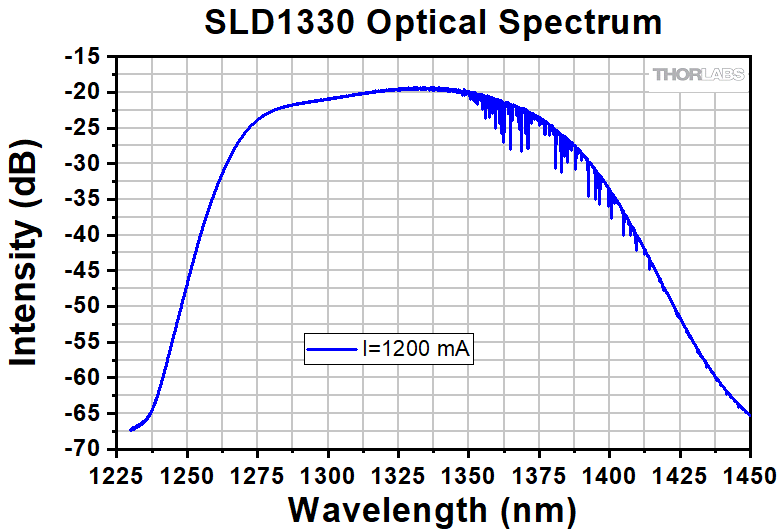

Output Spectrum

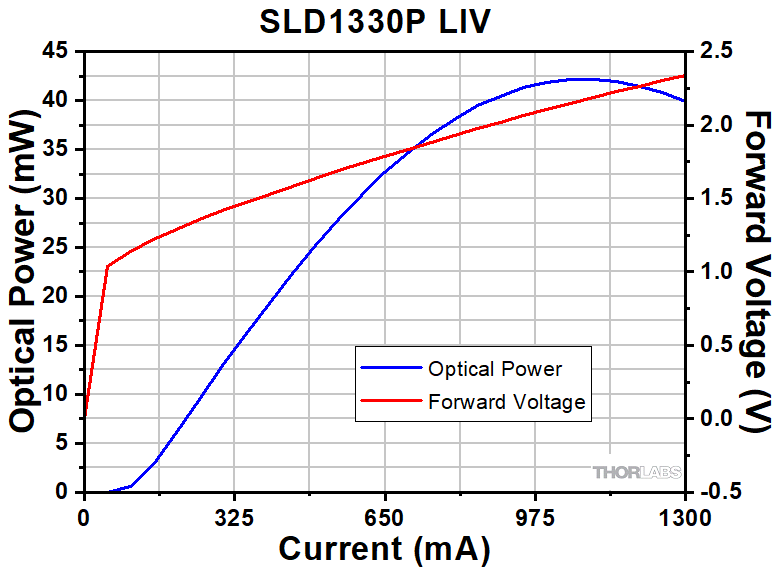

LIV Plot

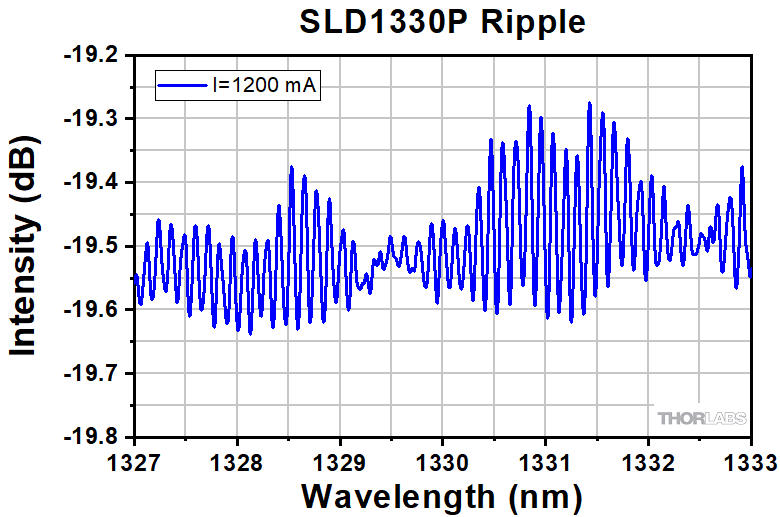

Gain Ripplef-
Absolute Maximum Ratingsh
Absolute Max Current-1300 mA1300 mA
Operating Case Temperature-0 °C to 70 °C0 °C to 70 °C
Storage Temperature--10 °C to 70 °C-10 °C to 70 °C
Pin Code14 Pin, Type 114 Pin, Type 114 Pin, Type 1
Fiber Specifications
Fiber TypeSMF-28+SMF-28eCorning PM13-U40Ai
Numerical Aperture0.140.140.12
Core Diameter8.2 µm 8.2 µm -
Mode Field Diameter9.2 ± 0.4 µm @ 1310 nm
10.2 ± 0.5 µm @ 1550 nm
9.2 ± 0.4 µm @ 1310 nm
10.2 ± 0.5 µm @ 1550 nm
9.3 ± 0.5 µm @ 1300 nm
Fiber Length1.5 m1.5 m ± 0.05 m1.5 m ± 0.05 m
ConnectorFC/APC, 2.0 mm Narrow KeyFC/APC, 2.0 mm Narrow KeyFC/APC, 2.0 mm Narrow Key
  • 表中の動作条件に関する仕様は、仕様特性を得るために必要な数値です。SLD1330xについて、ここに示す値は、TCHIP = 15~30 °C / TCASE = 0~70 °Cの状態でCW動作させたときのものです。
  • 3 dB帯域幅の中間点の波長で定義されています。詳細は上記の定義に関する説明をご覧ください。
  • 動作電流(Operating Current)における値
  • 動作電流(Operating Current)におけるファイバーピグテールからの出力値
  • 最小のASEパワーの際に、最小の3 dB帯域幅が保証されています。
  • 測定分解能= 0.02 nm
  • SLD1330xについては、TCASE = 25 °C / 70 °Cにおける典型値/最大値を示しています。
  • 表に記載されている絶対最大定格を超えると、デバイスが故障する可能性がありますのでご注意ください。
  • コネクタのキーは偏波保持ファイバのスロー軸にアライメントされています。

1450 nmスーパールミネッセントダイオード

Item #SLD1450x
ParameteraMinTypicalMax
Operating Current-500 mA600 mA
Center Wavelength (CWL)b1435 nm1450 nm1465 nm
Spectral ShapeNear Gaussian
ASE Powerc,d23 mW25 mW-
Optical 3 dB Bandwidthc,e50 nm54 nm-
RMS Gain Ripplec,f-0.06 dB0.35 dB
Forward Voltage-1.7 V2.0 V
FiberSMF-28e (SM)
Corning® PM15-U40A (PM)g
TEC Operation: Typ. / Max @ TCASE = 25 °C / 70 °C
TEC Current-0.3 A1.5 A
TEC Voltage-0.4 V4.0 V
Thermistor Resistance-10 kΩ-
Performance Graphs (Click Icons for Plots)

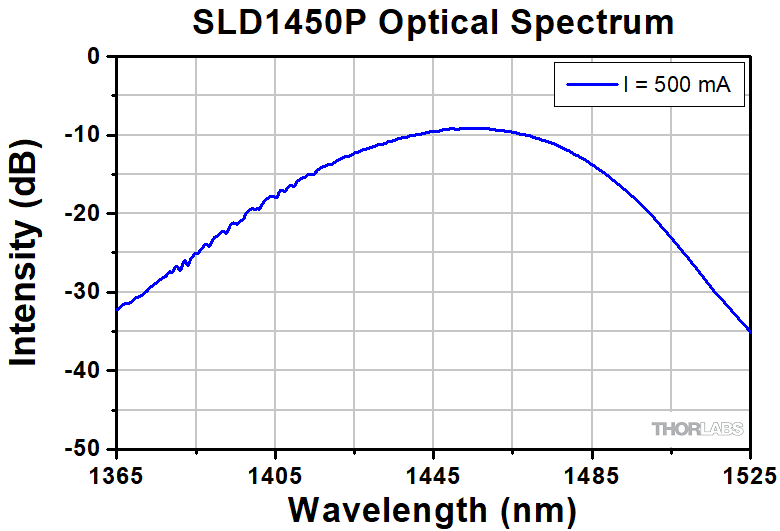

Output Spectrum
Optical Spectrum
SM
Optical Spectrum
PM

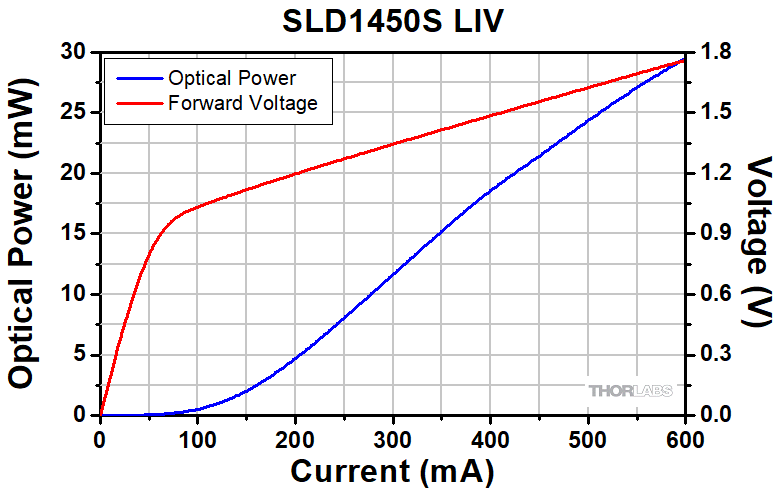

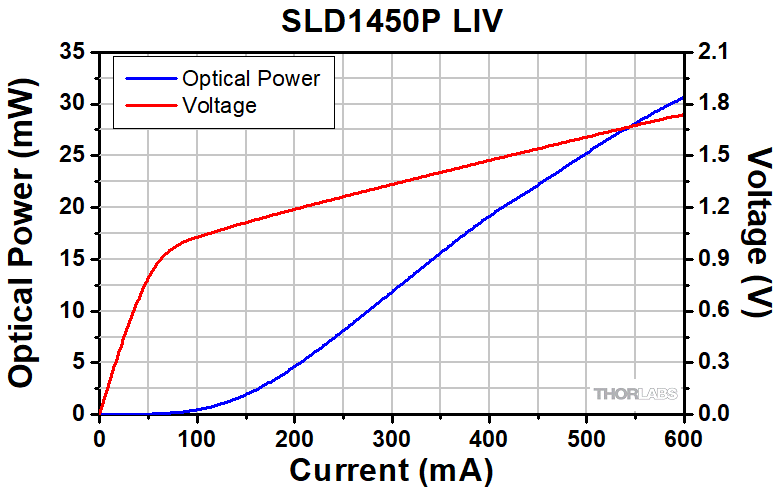

LIV Plot
LIV Curves
SM
LIV Curves
PM

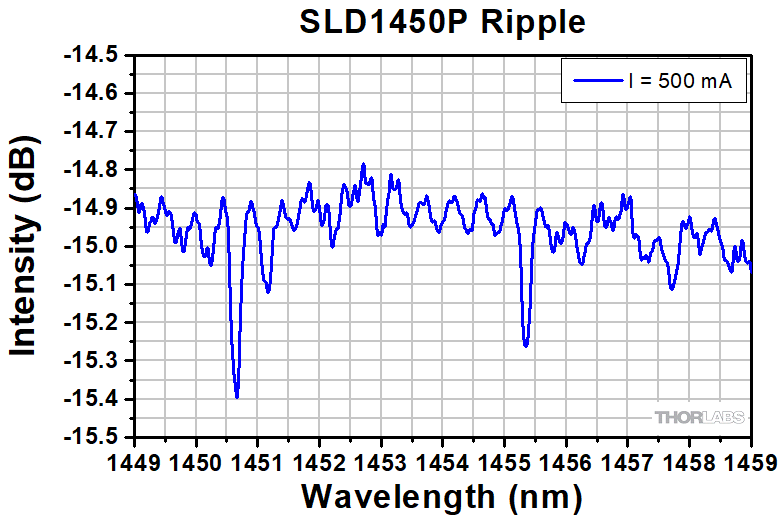

Gain Ripplef

SM

PM
Absolute Maximum Ratingsa
Absolute Max Current600 mA
Operating Case Temperature0 °C to 70 °C
Storage Temperature-10 °C to 70 °C
Pin Code14 Pin, Type 1
  • 表中の動作条件に関する仕様は、仕様特性を達成するために必要な数値です。表に記載されている絶対最大定格を超えると、デバイスに損傷をもたらすことがありますのでご注意ください。
  • 中心波長は相対振幅の加重平均によって定義され、ピークパワーの波長やFWHMに基づく中心波長には一致しない場合があります。詳細については上記をご覧ください。
  • 動作電流(Operating Current)における値
  • ファイバーピグテールからの出力値
  • 最小のASEパワーの際に、最小の3 dB帯域幅が保証されています。
  • 測定分解能= 0.1 nm
  • コネクタのキーは偏波保持ファイバのスロー軸にアライメントされています。

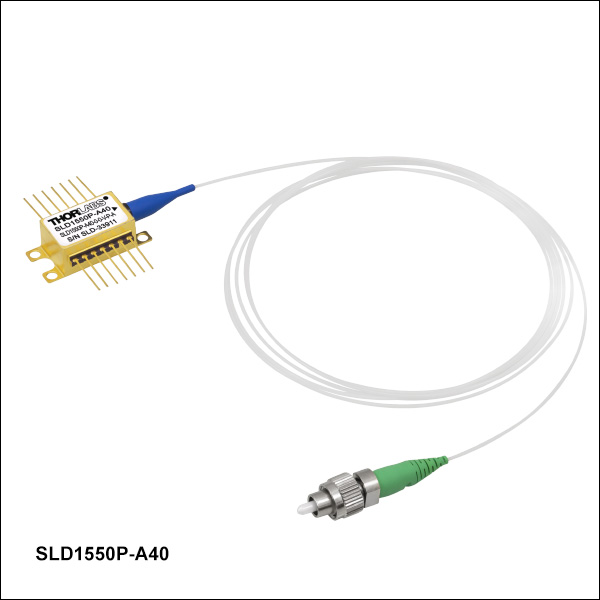

1550 nmスーパールミネッセントダイオード

Item #SLD1550x-A1SLD1550x-A2SLD1005SSLD1550x-A40
ParameteraMinTypicalMaxMinTypicalMaxMinTypicalMaxMinTypicalMax
Operating Current-450 mA600 mA-550 mA600 mA-600 mA800 mA-750 mA900 mA
Center Wavelength (CWL)b1520 nm1550 nm1580 nm1520 nm1550 nm1580 nm1530 nm1550 nm1570 nm1530 nm1550 nm1570 nm
Spectral ShapeNear GaussianNear GaussianNear GaussianNear Gaussian
ASE Powerc,d0.75 mW1.0 mW-2.0 mW2.5 mW-20 mW22 mW-35 mW40 mW-
Optical 3 dB Bandwidthc90 nm110 nm-85 nm90 nm-45 nm50 nm-30 nm33 nm-
RMS Gain Ripplec,e--0.1 dB--0.25 dB-0.2 dB0.35 dB-0.2 dB0.35 dB
Forward Voltagec-1.6 V2.0 V-1.6 V2.0 V-1.4 V1.8 V-1.4 V1.8 V
Fiber TypeSMF-28e+ (SM)
Corning PM 15-U40A (PM)f
SMF-28e+ (SM)
Corning PM 15-U40A (PM)f
SMF-28e+SMF-28e+ (SM)
Corning PM 15-U40A (PM)f
TEC Operation: Typ. / Max @ TCASE = 25 °C / 65 °C
TEC Current-0.35 A1.5 A-0.35 A1.5 A-0.3 A1.5 A-0.3 A1.5 A
TEC Voltage-0.5 V3.5 V-0.5 V3.5 V-0.3 V3.5 V-0.3 V3.5 V
Thermistor Resistance-10 kΩ--10 kΩ--10 kΩ--10 kΩ-
Performance Plots (Click Icon for Plot)

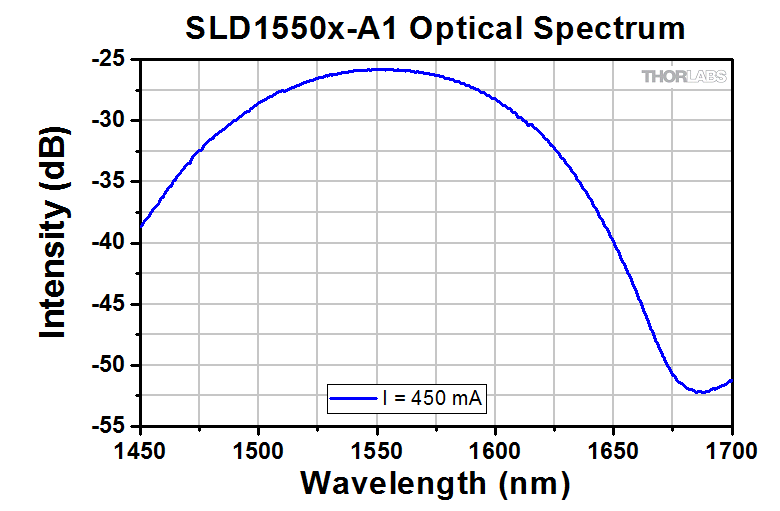

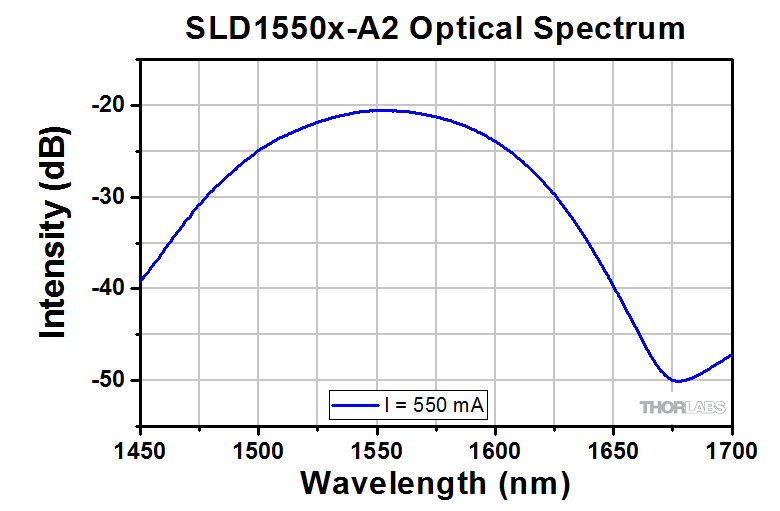

Output SpectrumOptical SpectrumOptical SpectrumOptical SpectrumOptical Spectrum

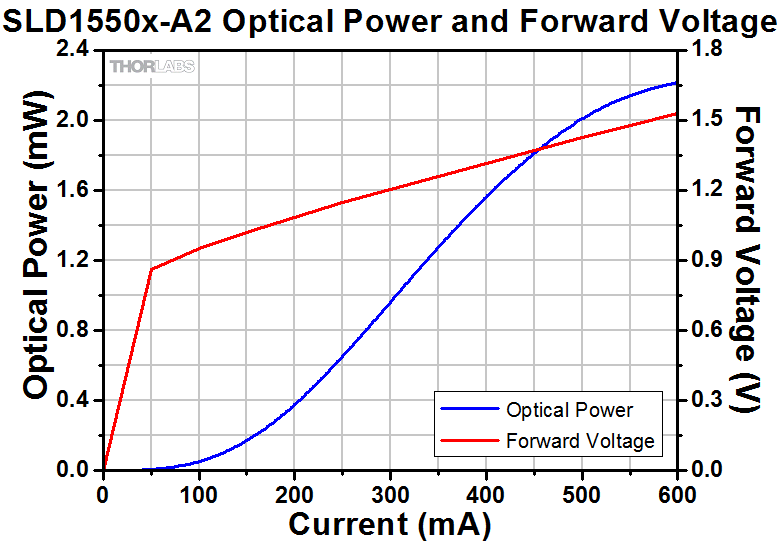

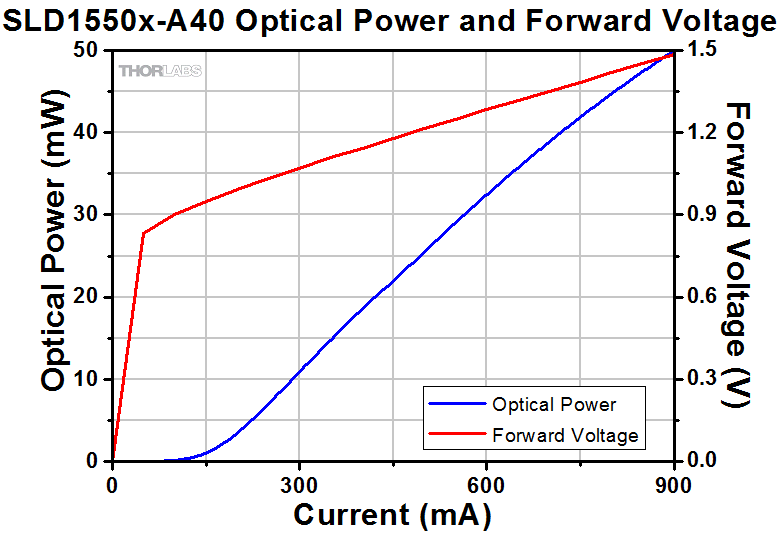

LIV PlotLIV CurvesLIV CurvesLIV CurvesLIV Curves
  • 表中の動作条件に関する仕様は、仕様特性を達成するために必要な数値です。表に記載されている絶対最大定格を超えると、デバイスに損傷をもたらすことがありますのでご注意ください。
  • 中心波長は相対振幅の加重平均によって定義され、ピークパワーの波長やFWHMに基づく中心波長には一致しない場合があります。詳細については上記をご覧ください。
  • 動作電流(Operating Current)における値
  • ファイバーピグテールからの出力値
  • 測定分解能= 0.1 nm
  • コネクタのキーは偏波保持ファイバのスロー軸にアライメントされています。

1610 nmスーパールミネッセントダイオード

Item #SLD1610x
ParameteraMinTypicalMax
Operating Current-800 mA900 mA
Center Wavelength (CWL)b1590 nm1610 nm1630 nm
Spectral ShapeNear Gaussian
ASE Powerc,d22 mW27 mW-
Optical 3 dB Bandwidthc,e50 nm57 nm-
RMS Gain Ripplec,f-0.2 dB0.5 dB
Forward Voltage-1.8 V2.2 V
FiberSMF-28e (SM)
Corning® PM15-U40A (PM)g
TEC Operation: Typ. / Max @ TCASE = 25 °C / 70 °C
TEC Current-0.5 A1.5 A
TEC Voltage-0.8 V4.0 V
Thermistor Resistance-10 kΩ-

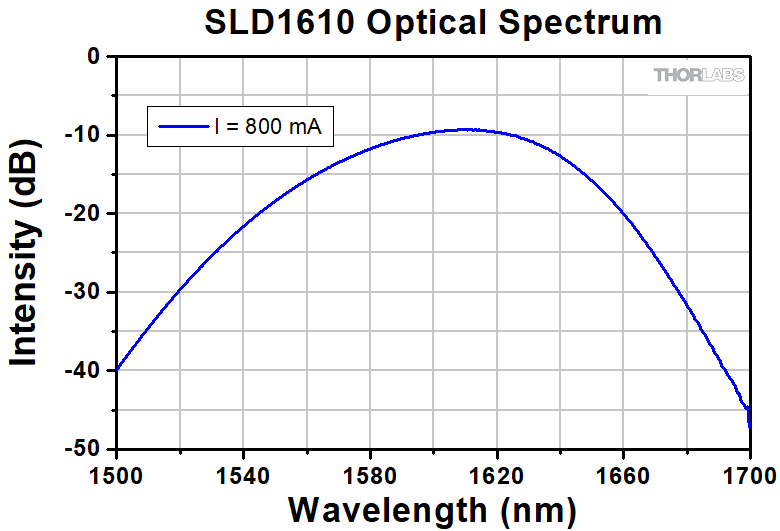

Performance Graphs (Click Icons for Plots)
Output Spectrum
Optical Spectrum
SM
Optical Spectrum
PM

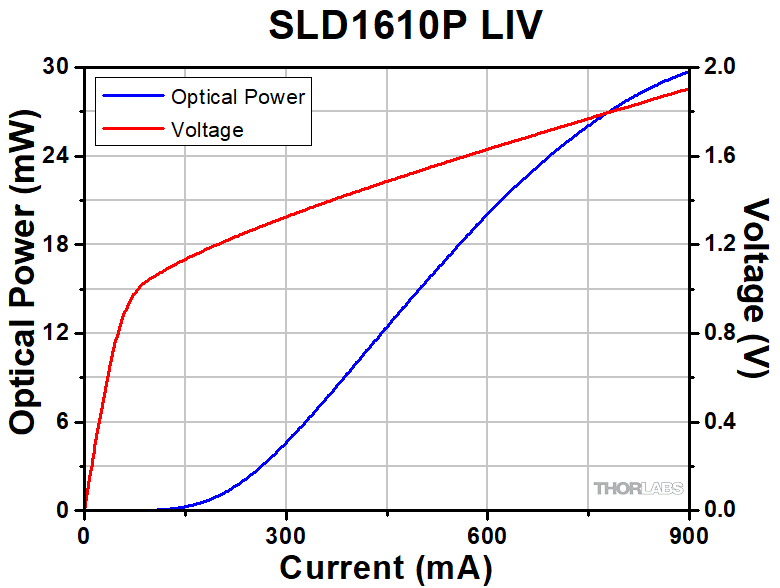

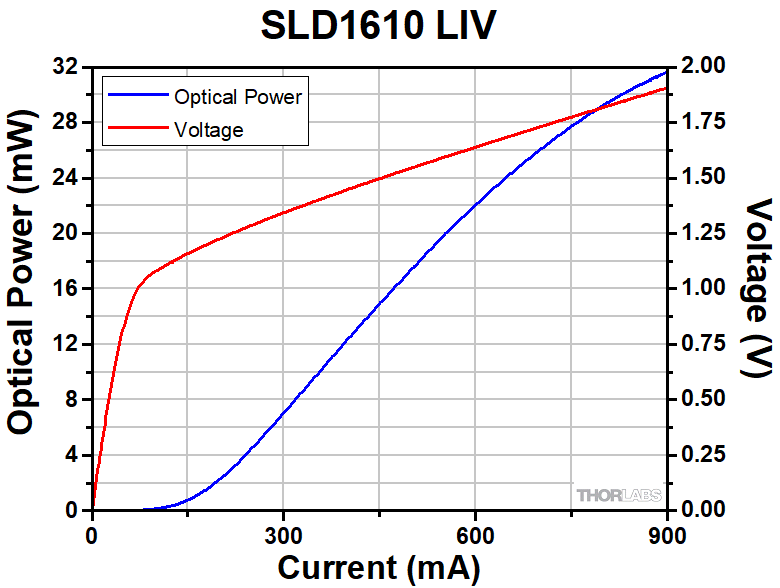

LIV Plot
LIV Curves
SM
LIV Curves
PM

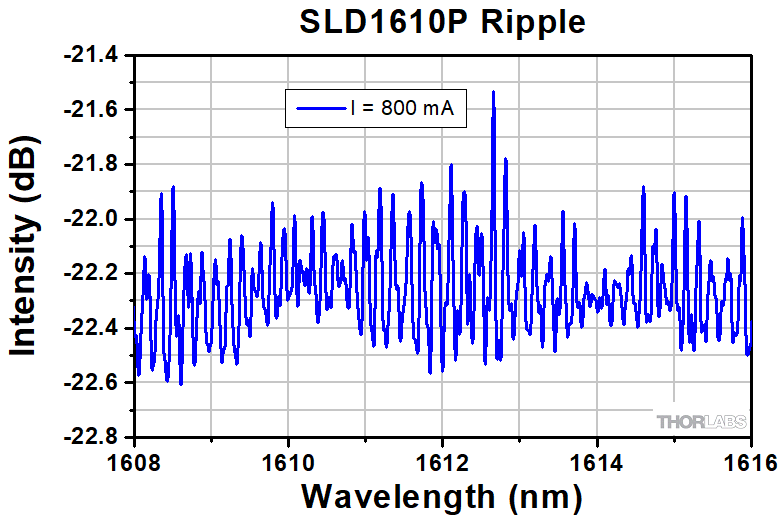

Gain Ripplef

SM

PM
Absolute Maximum Ratingsa
Absolute Max Current900 mA
Operating Case Temperature0 °C to 70 °C
Storage Temperature-10 °C to 70 °C
Pin Code14 Pin, Type 1
  • 表中の動作条件に関する仕様は、仕様特性を達成するために必要な数値です。表に記載されている絶対最大定格を超えると、デバイスに損傷をもたらすことがありますのでご注意ください。
  • 中心波長は相対振幅の加重平均によって定義され、ピークパワーの波長やFWHMに基づく中心波長には一致しない場合があります。詳細については上記をご覧ください。
  • 動作電流(Operating Current)における値
  • ファイバーピグテールからの出力値
  • 最小のASEパワーの際に、最小の3 dB帯域幅が保証されています。
  • 測定分解能= 0.1 nm
  • コネクタのキーは偏波保持ファイバのスロー軸にアライメントされています。

近赤外域(NIR)用スーパールミネッセントダイオード(SLD)の発光スペクトルの比較

ここでは、当社のすべての近赤外域用スーパールミネッセントダイオードの発光スペクトルを比較したグラフと、波長域ごとにそれらの詳細を示したグラフをご覧いただけます。すべての発光スペクトルの生データはこちらからダウンロードできます。

Optical spectra for all NIR SLEDs.
Click to Enlarge

すべてのNIR SLDの発光スペクトルの比較
Optical spectra for 770 to 850 nm NIR SLEDs.
Click to Enlarge

中心波長770~850 nmのNIR SLDの発光スペクトルの比較
Optical spectra for 880 to 1050 nm NIR SLEDs.
Click to Enlarge

中心波長880~1050 nmのNIR SLDの発光スペクトルの比較
Optical spectra for 1310 to 1550 nm NIR SLEDs.
Click to Enlarge

中心波長1310~1610 nmのNIR SLDの発光スペクトルの比較

バタフライ型パッケージ、タイプ1

Pin drawing for butterfly package
PinDescriptionPinDescription
1+ TEC14- TEC
2Thermistor13Case Ground
3Not Connected12Not Connected
4Not Connected11SLD Cathode
5Thermistor10SLD Anode
6Not Connected9Not Connected
7Not Connected8Not Connected

Posted Comments:
user  (posted 2024-03-12 06:47:40.687)
Hi, could you give any information about the polarization contrast (PER)? Specifically I'm interested in SLD810S. Thank you.
cdolbashian  (posted 2024-03-15 04:31:55.0)
Thank you for reaching out to us with this inquiry. While the SLD will be nominally polarized from the chip, we unfortunately do not characterize the polarization of these devices, as they are SM coupled, and the polarization will depend on the stress on the fiber as well as the ambient temperature the fiber experiences. For this reason, you can use a Paddle polarization controller to set your polarization state. I have contacted you directly to discuss this further.
user  (posted 2024-01-18 22:13:26.72)
is pin13, case connected to anode pin 10?
jpolaris  (posted 2024-01-23 07:43:54.0)
Thank you for contacting Thorlabs. Yes, for these NIR superluminescent diodes, case ground pin 13 and SLD anode pin 10 are connected. As in, they are not isolated with respect to one another in the circuit.
jiao ren  (posted 2023-12-25 21:13:41.193)
Can you provide the performance data (output spectrum, LIV plot, and gain ripple) of SLD830S-A20?
Bob Holland  (posted 2023-08-10 10:01:15.507)
I am just curious, why are products such as the 1050S-A60 not classified with a Laser Safety warning, when sold. (as are all of the visible compact lasers of only a few mW) A power of 60mW emitted from a SM fiber end would definitely be hazardous when viewed with an instrument. Is this possibly because it is considered a "sub-component" and not a powered turn-key system? Thanks in advance for your opinion here.
jpolaris  (posted 2023-08-10 06:25:12.0)
Thank you for contacting Thorlabs. You are exactly right. The output from sources such as SLD1050S-A60 will be dependent on the conditions under which they are driven. A turnkey system can be assigned a classification because there are defined bounds to the drive conditions, and thus also to the output from the source.
user  (posted 2022-11-29 17:30:24.36)
Is there a PCB design manual? I'm not sure what to connect to pins 1, 2, 5, 10, 11, 13, and 14
ksosnowski  (posted 2022-11-29 09:54:13.0)
Thanks for reaching out to Thorlabs. For each butterfly diode, e.g. SLD1005S, the performance data and spec sheet can be found on our product page, which includes the pinout for the diode. Our CLD1015 can serve as a laser mount, laser driver, and TEC driver. Our LM14S2 mount can also be used for connection if running the diode in Anode-Grounded configuration with a separate driver. I have reached out directly to discuss this further.
Prashant Vadgaonkar  (posted 2022-07-12 02:29:30.273)
Does the SLD830S-A10W emits the light with polarization within fiber? Do we need "polarization scrambler" in the path?
jgreschler  (posted 2022-07-15 09:31:43.0)
Thank you for reaching out to Thorlabs. The SLD chip output is polarized, however the emission of the single mode fiber is going to depend on temperature and stress on the fiber. You can control these factors and the polarization state using a paddle controller to obtain your desired output polarization state.
Prashant Vadgaonkar  (posted 2022-07-07 10:48:37.157)
Hello! I try to use SLD830S-A10W with driver CLD1015. We should check whether the Steinhart-Hart A,B and C of SLD is right. So, we want to know the SHH A,B and C values of SLD830S-A10W as they are not mentioned in the Spec Sheet Could you let me know?
jdelia  (posted 2022-07-08 01:59:24.0)
Thank you for contacting Thorlabs. The Steinhart Coefficients are as follows: A: 1.129241E-03; B: 2.341077E-04; C: 8.775468E-08
Pierre Senée  (posted 2022-03-07 08:59:56.137)
Dear Sir or Madam, I am using the SLD850S-A20W for research purposes in microscopy. The 850 nm beam from the source is injected in my system with a P3-780A-FC-1 fiber. I recently incorporated the BST17 beamsplitter in my system and I have the following issue : When the fiber is moved (even very slightly) the transmitted power through the beamsplitter varies. I believe this is due to the polarisation of the light which varies with the bending and coiling of the fiber. (the transmission coefficient of the beamsplitter varies quite a lot with the polarization). This is quite a big issue for my system as I would like a steady transmitted intensity. Would you know if an easy solution for this issue exist ? Best regards, Pierre Senée
cdolbashian  (posted 2022-03-15 09:36:33.0)
Thank you for reaching out to us Pierre. In troubleshooting cases like this, it is very important to consider all potential sources of noise and instability in your system. To begin something like this, it is helpful to remove each component in your experimental setup and verify which element is the source of the instability. I have reached out to you with some additional troubleshooting steps and look forward to hearing from you soon.
Jihyeok Jung  (posted 2021-11-03 04:50:40.15)
Hello! I try to use SLD810S with driver CLD1015. According to manual YouTube video(https://www.youtube.com/watch?v=LAixCOso-FE&t=874s), we should check whether the Steinhart-Hart A,B and C of SLD is right. However, as we didn't get the spec sheet of SLD810S. Also, in thorlab website, only SLD1325 had these values. So, we want to know the SHH A,B and C values of SLD810S. Could you let me know?
YLohia  (posted 2021-11-12 02:52:25.0)
Hello, thank you for contacting Thorlabs. Please see the Steinhart Coefficients below: A: 1.129241E-03; B: 2.341077E-04; C: 8.775468E-08.
Zhen Qiu  (posted 2021-09-27 09:31:31.963)
dear thorlabs I have LDC220C Benchtop LD Current Controller, ±2 A TED200C Benchtop Temperature Controller, ±2 A / 12 W and LM14S2 Universal 14-Pin Butterfly Laser Diode Mount can these (LDC220C,TED200C, LM14S2) drive the SLD850S-A20W? we currently do NOT have CLD1015 compact diode driver thank you Zhen Qiu
zhen qiu  (posted 2021-09-23 14:32:13.187)
dear Thorlabs we are planning to purchase the NIR Superluminescent Diodes (SLDs), Center Wavelengths from 770 nm to 1550 nm, we are aiming for 830nm, 850nm currently, we have LDC220C, Benchtop LD Current Controller, ±2 A TED200C, Benchtop Temperature Controller, ±2 A / 12 W can these be used for driving the SLD? we do not have CLD1015, wish to get your help thank you zhen
YLohia  (posted 2021-10-11 02:51:09.0)
Hello Zhen, thank you for contacting Thorlabs. The LDC220C can certainly be used to drive our NIR SLEDs with the LM14S2 mount and TED200C driver, but please note that the noise will be greater than that of the CLD1015.
Byeong-Kwan YANG  (posted 2020-11-13 05:31:56.183)
This is YANG, Byeong-Kwan of Jiny Photonics in S. Korea. I purchased SLD830S-A20W (serial number: SLD-41707-40313.2.A04) and I am testing it now. When measured with a low resolution spectrometer (USB4000), its spectrum comes out smoothly. We are currently manufacturing a high-resolution spectroscopy (spectral resolution 0.04 nm), and if I measure the spectrum with the spectrometer being manufactured, high-frequency components are measured. I don't have a spectrum analyzer, so I can't get a high resolution spectrum to verify. Can I get the high resolution spectrum of the SLD830S-A20W?
YLohia  (posted 2020-11-13 02:02:12.0)
Hello, we measure each unit with a high resolution optical spectrum analyzer (resolution 0.02 nm). I have reached out to you directly with the data for your serial number.
Ronald Dekker  (posted 2019-12-13 03:00:30.13)
Can the SLD830S-A20W also be delivered with a PM fiber?
YLohia  (posted 2019-12-13 09:54:13.0)
Hello, we will reach out to you directly to discuss the possibility of offering this.
max.koeppel  (posted 2016-09-08 06:30:40.14)
Dear ladies and gentlemen, Is the SLD1005S (22 mW SLD, CWL= 1550 nm, FWHM = 50 nm, Butterfly Pkg, SM Fiber, FC/APC) also available with a PM fiber output (FC/APC)? Regards, Max
tfrisch  (posted 2016-09-08 11:19:30.0)
Hello, I will contact you directly with a quote.
hallt  (posted 2014-03-20 17:38:49.003)
Hi. I'm also interested in intensity noise. Do you have any measurements for your SLDs that you could share?
cdaly  (posted 2014-04-09 03:32:58.0)
Response from Chris at Thorlabs: We will contact you directly information on the relative noise intensity. Laser diodes generally show a peak in the RIN curve from some resonance effects of the cavity, whereas ASE sources do not. Noise at various frequencies(frequency of intensity noise, not wavelength of the light) in ASE source would be more flat.
neil.troy  (posted 2014-03-13 22:36:43.313)
What fibers are used with all of these modules?
myanakas  (posted 2014-03-20 12:19:08.0)
Response from Mike at Thorlabs: Thank you for your feedback. Based on your feedback we have updated our web presentation to include the fiber types included with our SLDs. This information can now be found in the specification tables located in the “Specs” tab and in the Sub Groups above where the Products are sold.
user  (posted 2014-01-28 10:32:58.903)
Hello: what is the typical output power (normalized to peak at 1050 nm) for SLD1050S between 950 nm to 850 nm? Thanks.
jlow  (posted 2014-01-30 11:51:35.0)
Response from Jeremy at Thorlabs: The intensity at 950nm is estimated to be around -25dB lower than the peak. It falls sharply after that to around -60dB at 850nm. Since you did not leave your contact info, can you contact me at techsupport@thorlabs.com please? I can provide a spectral scan for a SLD1050S unit.
bdada  (posted 2012-04-25 10:50:00.0)
Response from Buki at Thorlabs to alexandru.serb05: Thank you for your feedback. Gain ripple is not intensity noise. It is due to interference between two SLD facets such that, on its spectrum, you will see variation of the amplitude of the spectrum density vs. wavelength. SLD noise only depends its bandwidth and in principle, it is frequency independent. We have done some studies on that and I have contacted you with the results.
alexandru.serb05  (posted 2012-04-24 05:00:41.0)
Hallo, I just need to ask a couple of questions: 1) Could you please explain to me the concept of gain ripple? Is it variations in average output intensity: a) between different LEDs? b) between different frequency bins within the same LED? c) at each frequency bin over time within the same LED? d) Something completely different? 2) Is there a way I can see some noise plots for all these products? It would be particularly useful if I had access to such data and comparable data relating to the pigtailed laser diode range of products you offer. Noise vs frequency as measured by the same photodetector capturing the entire outgoing beam at a specificed power output is the sort of plot I have in my mind, but anything that yields meaningful comparative noise data will do. Note: both laser and non-laser diode may be assumed to be driven by a controller + TEC, but without feedback stabilisation if such data is available. Introducing feedback brings along a whole array of other parameters and will only make comparisons more difficult... Thanks.

スーパールミネッセントダイオードの性能

緑色の欄はOCTシステムに適した製品です。

Item #Center
Wavelength
PackageOutput PoweraBandwidth
(3 dB)
Optical
Spectrum
LIV CurvesbIntegrated
Isolator
Equivalent
Benchtop Source

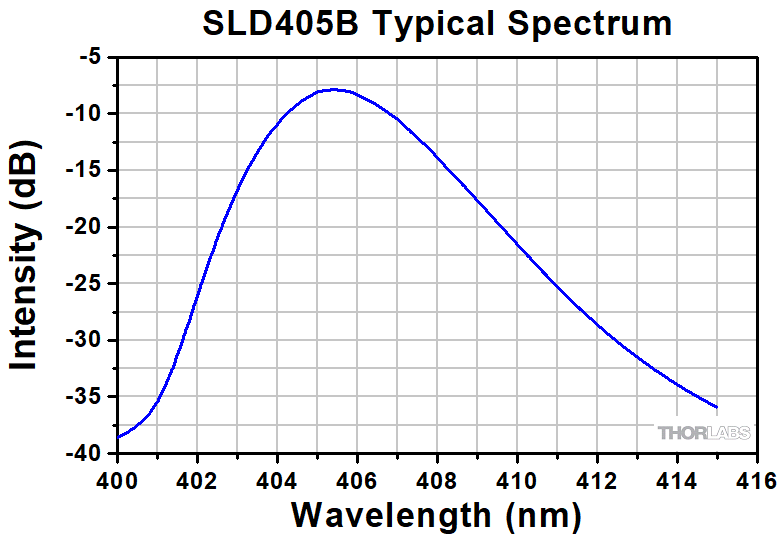

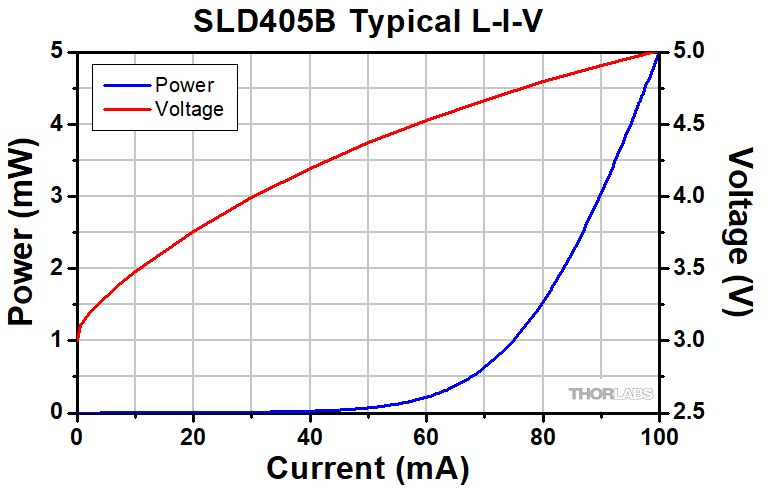

SLD405B405 nmButterfly, SM Pigtail5 mW3 nmSpectrum IconLIV Curve IconNoNo

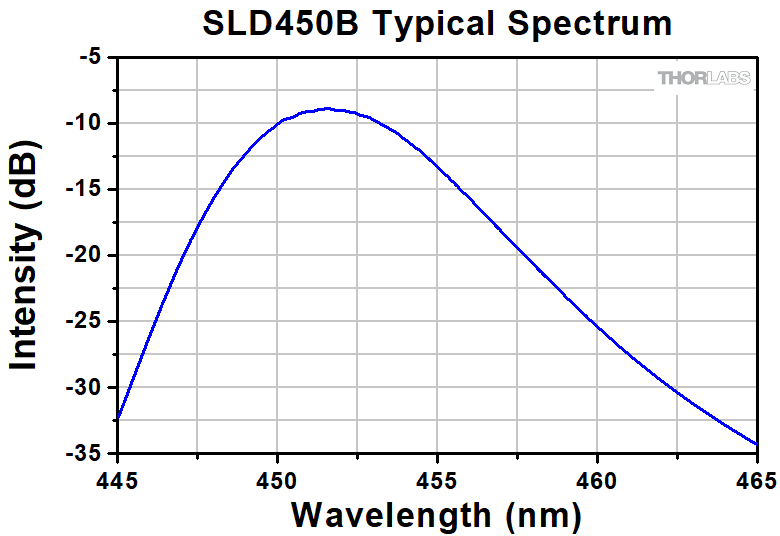

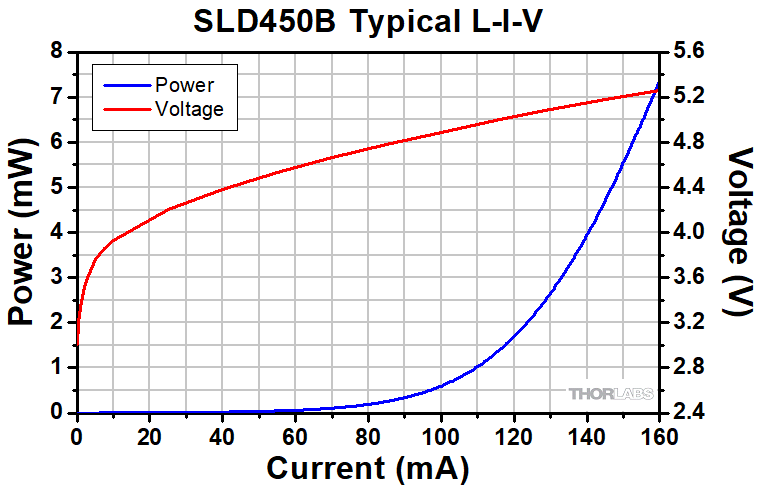

SLD450B450 nmButterfly, SM Pigtail5 mW6 nmSpectrum IconLIV Curve IconNoNo

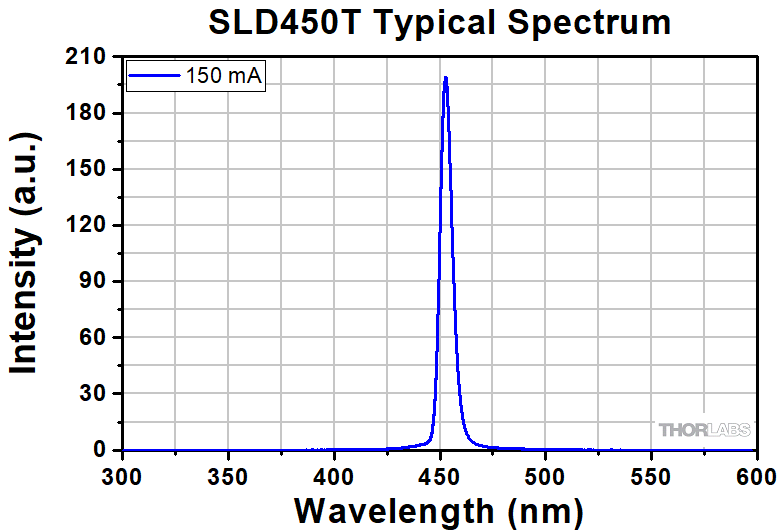

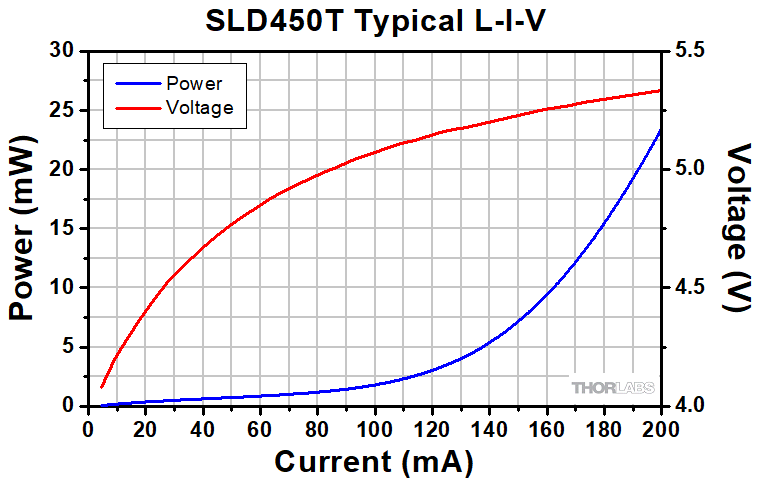

SLD450T450 nmTO-5610 mW5 nmSpectrum IconLIV Curve IconNoNo

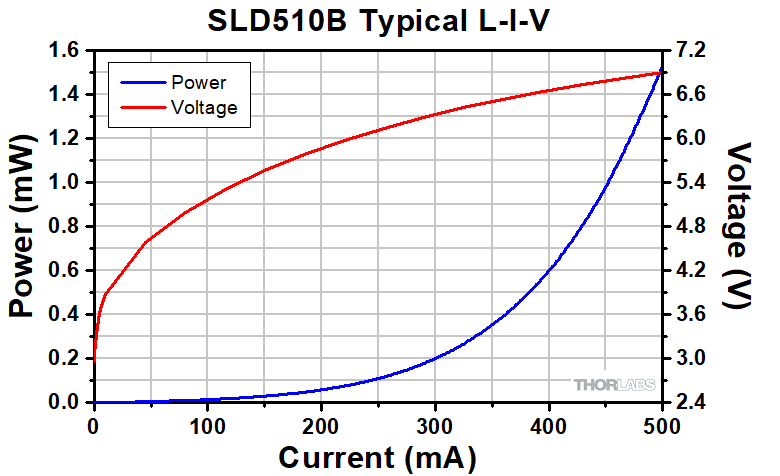

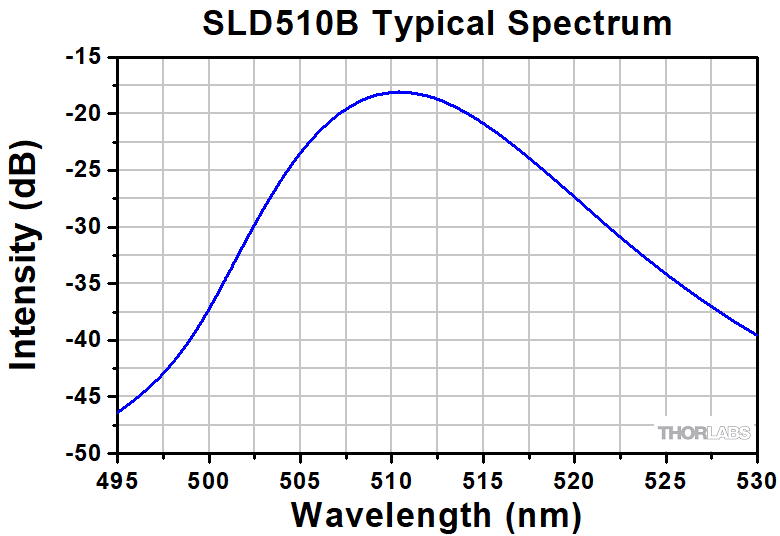

SLD510B510 nmButterfly, SM Pigtail1.5 mW8 nmSpectrum IconLIV Curve IconNoNo

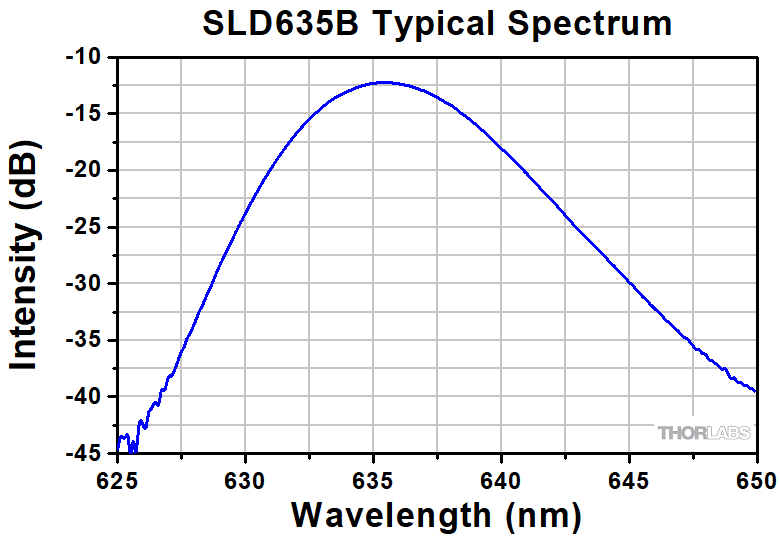

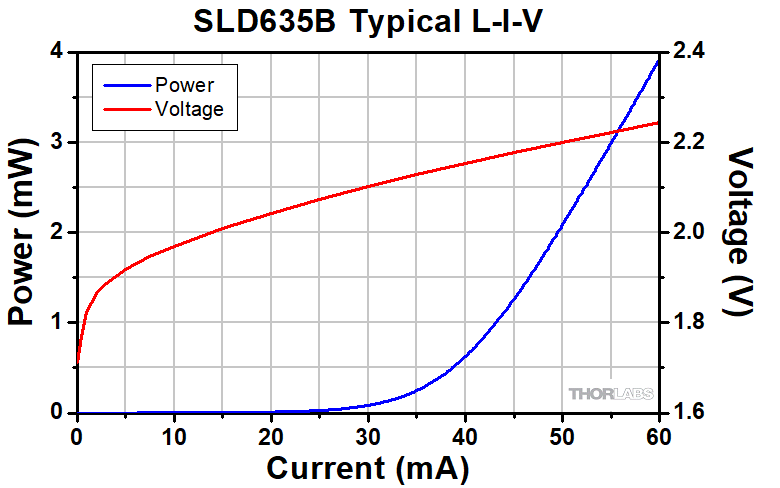

SLD635B635 nmButterfly, SM Pigtail3 mW6 nmSpectrum IconLIV Curve IconNoNo

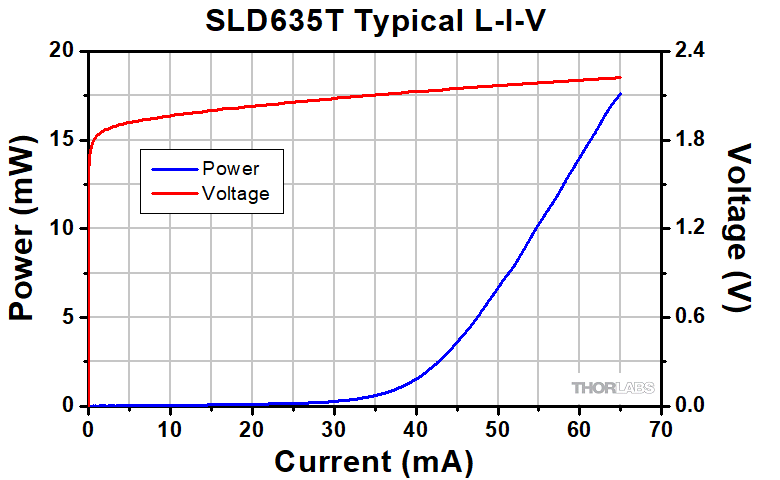

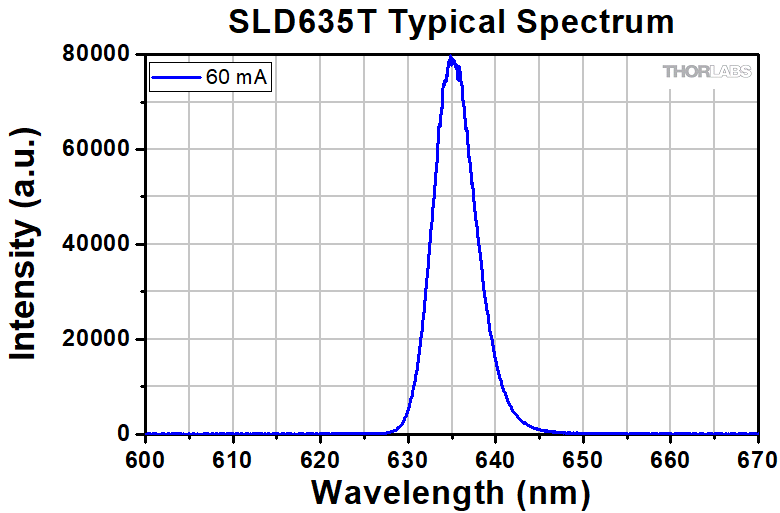

SLD635T635 nmTO-5610 mW5 nmSpectrum IconLIV Curve IconNoNo

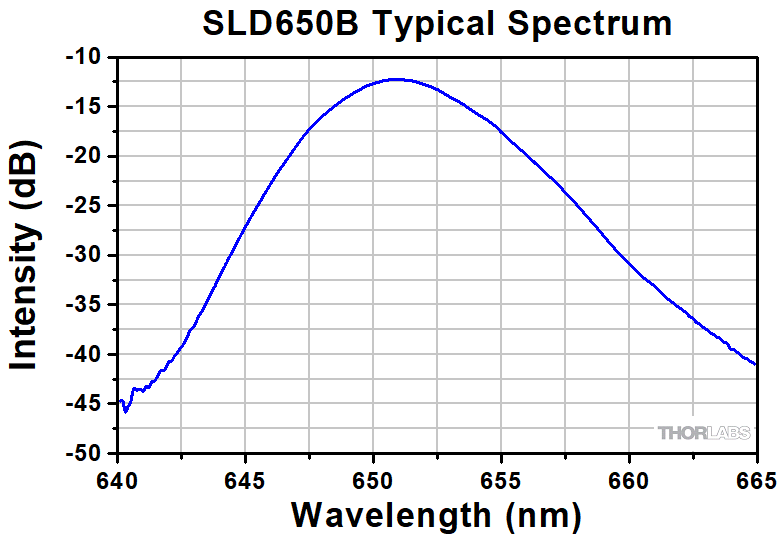

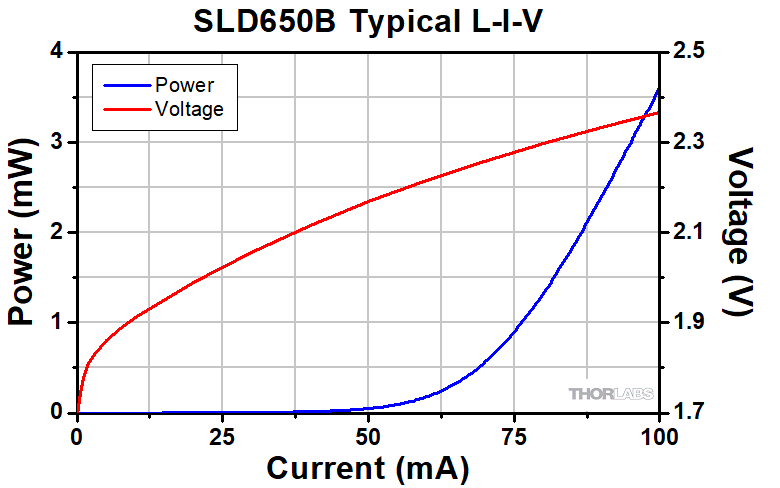

SLD650B650 nmButterfly, SM Pigtail3 mW6 nmSpectrum IconLIV Curve IconNoNo

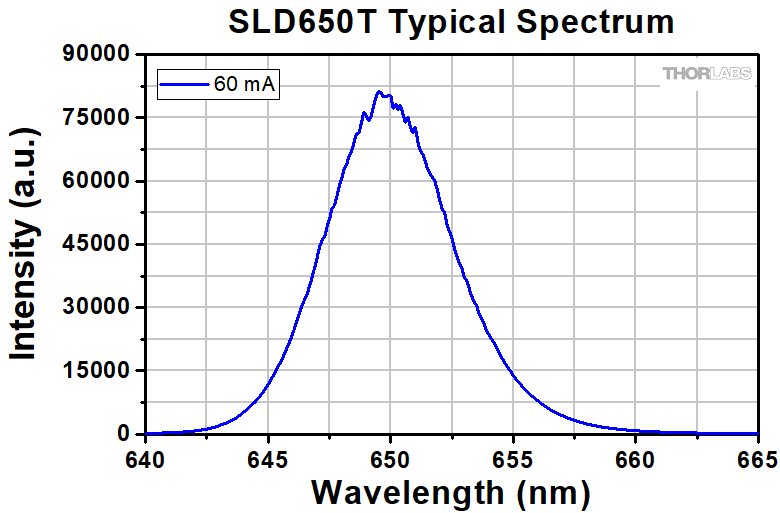

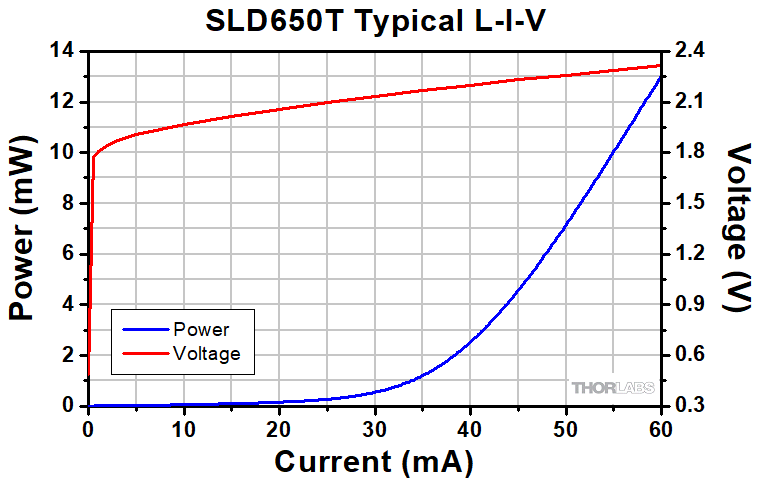

SLD650T650 nmTO-5610 mW5 nmSpectrum IconLIV Curve IconNoNo
SLD770S770 nmcButterfly, SM Pigtail5.5 mW18 nmSpectrum IconLIV Curve IconNoNo
SLD810S810 nmcButterfly, SM Pigtail15 mW30 nmSpectrum IconLIV Curve IconNoNo
SLD830S-A10W830 nmcButterfly, SM Pigtail10 mW (Min)60 nmSpectrum IconLIV Curve IconNoNo
SLD830S-A20W830 nmcButterfly, SM Pigtail20 mW (Min)55 nmNoNo
SLD830S-A10830 nmcButterfly, SM Pigtail13 mW20 nmSpectrum IconLIV Curve IconNoNo
SLD830S-A20830 nmcButterfly, SM Pigtail22 mW20 nmSpectrum IconLIV Curve IconNoNo
SLD840840 nmcButterfly, SM Pigtail4 mW70 nmSpectrum IconSpectrum IconNoNo
SLD840P840 nmcButterfly, PM Pigtail4 mW70 nmSpectrum IconSpectrum IconNoNo
SLD850S-A10W850 nmcButterfly, SM Pigtail10 mW (Min)60 nmNoNo
SLD850S-A20W850 nmcButterfly, SM Pigtail20 mW (Min)55 nmNoNo
SLD880S-A7880 nmcButterfly, SM Pigtail7 mW40 nmSpectrum IconLIV Curve IconNoNo
SLD880S-A25880 nmcButterfly, SM Pigtail25 mW40 nmSpectrum IconLIV Curve IconNoNo
SLD920S920 nmcButterfly, SM Pigtail15 mW65 nmSpectrum IconLIV IconNoNo
SLD920P920 nmcButterfly, PM Pigtail15 mW65 nmSpectrum ItemLIV IconNoNo
SLD930S-A40W930 nmcButterfly, SM Pigtail40 mW45 nmSpectrum IconLIV IconNoNo
SLD930P-A40W930 nmcButterfly, PM Pigtail40 mW45 nmSpectrum ItemLIV IconNoNo
SLD970S-A40W970 nmcButterfly, SM Pigtail40 mW50 nmSpectrum IconLIV Curve IconNoNo
SLD970P-A40W970 nmcButterfly, PM Pigtail40 mW50 nmSpectrum IconLIV Curve IconNoNo
SLD1050S1050 nmcButterfly, SM Pigtail8 mW50 nmOptical SpectrumLIV CurvesNoNo
SLD1050P1050 nmcButterfly, PM Pigtail8 mW50 nmOptical SpectrumLIV CurvesNoNo
SLD1050S-A601050 nmcButterfly, SM Pigtail60 mW70 nmSpectrum IconLIV Curve IconNoNo
SLD1050P-A601050 nmcButterfly, PM Pigtail60 mW70 nmSpectrum IconLIV Curve IconNoNo
SLD1021S1310 nmcButterfly, SM Pigtail12.5 mW85 nmOptical SpectrumLIV CurvesNoS5FC1021S
SLD1018S1310 nmcButterfly, SM Pigtail30 mW45 nmOptical SpectrumLIV CurvesNoS5FC1018S
S5FC1018P
SLD1018P1310 nmcButterfly, PM Pigtail30 mW45 nmOptical SpectrumLIV CurvesNoS5FC1018S
S5FC1018P
SLD13101315 nmcButterfly, SM Pigtail30 mW90 nmOptical SpectrumLIV CurvesYes: 50 dB IsolationNo
SLD1310P1315 nmcButterfly, PM Pigtail30 mW90 nmOptical SpectrumLIV CurvesYes: 50 dB IsolationNo
SLD13251325 nmcButterfly, SM Pigtail10 mW (Min)100 nm (Min)Yes: 30 dB (Min) IsolationNo
SLD13301325 nmcButterfly, SM Pigtail40 mW90 nmOptical SpectrumLIV CurvesYes: 50 dB IsolationNo
SLD1330P1325 nmcButterfly, SM Pigtail40 mW90 nmOptical SpectrumLIV CurvesYes: 50 dB IsolationNo

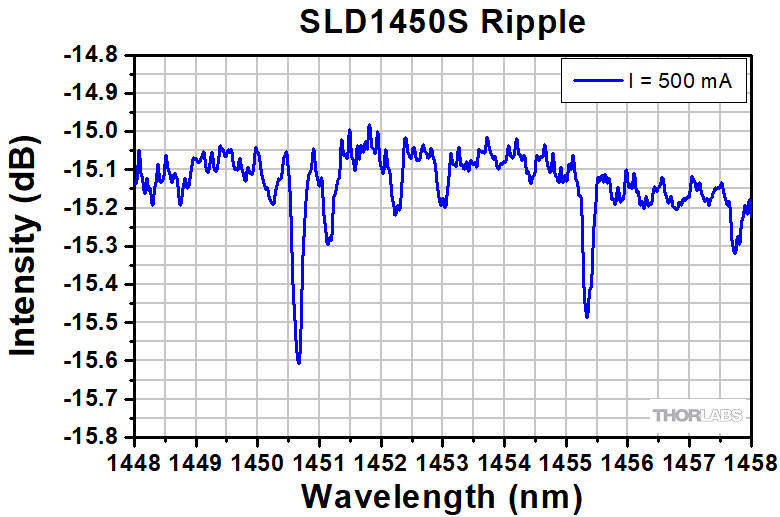

SLD1450S1450 nmcButterfly, SM Pigtail25 mW54 nmNoNo
SLD1450P1450 nmcButterfly, PM Pigtail25 mW54 nmNoNo
SLD1550S-A11550 nmcButterfly, SM Pigtail1.0 mW110 nmOptical SpectrumLIV CurvesNoNo
SLD1550P-A11550 nmcButterfly, PM Pigtail1.0 mW110 nmOptical SpectrumLIV CurvesNoNo
SLD1550S-A21550 nmcButterfly, SM Pigtail2.5 mW90 nmOptical SpectrumLIV CurvesNoS5FC1550S-A2
S5FC1550P-A2
SLD1550P-A21550 nmcButterfly, PM Pigtail2.5 mW90 nmOptical SpectrumLIV CurvesNoS5FC1550S-A2
S5FC1550P-A2
SLD1005S1550 nmcButterfly, SM Pigtail22 mW50 nmOptical SpectrumLIV CurvesNoS5FC1005S
SLD1550S-A401550 nmcButterfly, SM Pigtail40 mW33 nmOptical SpectrumLIV CurvesNoNo
SLD1550P-A401550 nmcButterfly, PM Pigtail40 mW33 nmOptical SpectrumLIV CurvesNoNo
SLD16101610 nmcButterfly, SM Pigtail27 mW57 nmOptical SpectrumLIV CurvesNoNo
SLD1610P1610 nmcButterfly, PM Pigtail27 mW57 nmOptical SpectrumLIV CurvesNoNo
  • 特に記載がない限り、全ての値は典型値です。
  • スーパールミネッセントダイオードの基本的な特性は、電流(I)を増加させながらデバイスの電圧(V)と光出力(L)を測定することで得られます。そのようにして得られたデータは一般的にLIV曲線と呼ばれます。
  • 近赤外域(NIR)用SLDの中心波長の定義については製品ページの「仕様」タブをご覧ください。
Back to Top

770 nmスーパールミネッセントダイオード

光コヒーレンストモグラフィ(OCT)によるイメージングでご利用いただけるように、こちらのSLDの利得リップルは最大でも0.3 dB(RMS)以下、典型値としては0.01 dB(RMS)以下となるように設計されております。OCTシステム用の当社のSLDに関する詳細はこちらからご覧いただけます。なお、電流値を小さくすると帯域幅も小さくなります。下表の帯域幅は動作電流における仕様値です。

Item #aSLD770S
ParameterMinTyp.Max
Operating Current--170 mA
Center Wavelength (CWL)b760 nm770 nm780 nm
Spectral ShapeNear Gaussian
ASE Powerc4.5 mW5.5 mW-
Optical 3 dB Bandwidthc,d15 nm18 nm-
RMS Gain Ripplec,e-0.01 dB0.3 dB
Fiber Type780HP
Performance Graphs (Click Icons for Plots)
Output Spectrum
LIV Plot
Gain Ripplee
  • 仕様の詳細は上の「仕様」タブからもご覧いただけます。
  • ガウシアンに近いスペクトル形状を有するSLDの中心波長は相対振幅の加重平均によって定義され、ピークパワーの波長やFWHMに基づく中心波長には一致しない場合があります。詳細については上の「仕様」タブをご覧ください。
  • 動作電流(Operating Current)における値
  • 最小のASEパワーの際に、最小の3 dB帯域幅が保証されています。
  • 測定分解能= 0.02 nm
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
SLD770S Support Documentation
SLD770S5.5 mW SLD, CWL = 770 nm, 18 nm 3 dB BW, Butterfly Pkg., SM Fiber, FC/APC
¥210,554
7-10 Days
Back to Top

810 nm OCTシステム用スーパールミネッセントダイオード

光コヒーレンストモグラフィ(OCT)によるイメージングでご利用いただけるように、こちらのSLDの利得リップルは最大でも0.15 dB(RMS)以下、典型値としては0.03 dB(RMS)以下となるように設計されております。OCTシステム用の当社のSLDに関する詳細はこちらからご覧いただけます。なお、電流値を小さくすると帯域幅も小さくなります。下表の帯域幅は動作電流における仕様値です。

Item #aSLD810S
ParameterMinTyp.Max
Operating Current--270 mA
Center Wavelength (CWL)b795 nm810 nm825 nm
Spectral ShapeNear Gaussian
ASE Powerc13 mW15 mW-
Optical 3 dB Bandwidthc,d25 nm30 nm-
RMS Gain Ripplec,e-0.03 dB0.15 dB
Fiber Type780HP
Performance Graphs (Click Icons for Plots)
Output Spectrum
LIV Plot
Gain Ripplee
  • 仕様の詳細は上の「仕様」タブからもご覧いただけます。
  • ガウシアンに近いスペクトル形状を有するSLDの中心波長は相対振幅の加重平均によって定義され、ピークパワーの波長やFWHMに基づく中心波長には一致しない場合があります。詳細については上の「仕様」タブをご覧ください。
  • 動作電流(Operating Current)における値
  • 最小のASEパワーの際に、最小の3 dB帯域幅が保証されています。
  • 測定分解能= 0.02 nm
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
SLD810S Support Documentation
SLD810S15 mW SLD, CWL = 810 nm, 30 nm 3 dB BW, Butterfly Pkg., SM Fiber, FC/APC
¥274,714
7-10 Days
Back to Top

830 nmスーパールミネッセントダイオード

光コヒーレンストモグラフィ(OCT)によるイメージングでご利用いただけるように、こちらのSLDの利得リップルは最大でも0.3 dB(RMS)以下、典型値としては0.03 dB(RMS)以下となるように設計されております。OCTシステム用の当社のSLDに関する詳細はこちらからご覧いただけます。なお、電流値を小さくすると帯域幅も小さくなります。下表の帯域幅は動作電流における仕様値です。

Item #aSLD830S-A10WSLD830S-A20WSLD830S-A10SLD830S-A20
ParameterMinTyp.MaxMinTyp.MaxMinTyp.MaxMinTyp.Max
Operating Current--240 mA--330 mA--150 mA--240 mA
Center Wavelength (CWL)b815 nm830 nm845 nm815 nm830 nm845 nm820 nm830 nm840 nm820 nm830 nm840 nm
Spectral ShapeFlat TopFlat TopNear GaussianNear Gaussian
ASE Powerc,d10 mW--20 mW--10 mW13 mW-20 mW22 mW-
Optical 3 dB Bandwidthc,e50 nm60 nm-40 nm55 nm-17 nm20 nm-17 nm20 nm-
Optical 20 dB Bandwidthc-------50 nm--50 nm-
RMS Gain Ripplec,f-0.06 dB0.3 dB-0.03 dB0.3 dB-0.03 dB0.15 dB-0.03 dB0.15 dB
Fiber Type780HP780HP780HP780HP
Performance Graphs (Click Icons for Plots)
Output SpectrumOptical SpectrumOptical Spectrum
LIV PlotLIV CurvesLIV Curves
Gain Ripplef
  • 仕様の詳細は上の「仕様」タブからもご覧いただけます。
  • 平坦なスペクトル形状を有するSLDの中心波長は、3 dB帯域幅の中間点と定義されます。ガウシアンに近いスペクトル形状を有するSLDの中心波長は相対振幅の加重平均によって定義され、ピークパワーの波長やFWHMに基づく中心波長には一致しない場合があります。詳細については上の「仕様」タブをご覧ください。
  • 動作電流(Operating Current)における値
  • ファイバーピグテールからの出力値
  • SLD830S-A10WとSLD830S-A20W:最小のASEパワーの際に、最小の3 dB帯域幅が保証されています。
  • 測定分解能= 0.02 nm
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
SLD830S-A10W Support Documentation
SLD830S-A10W10 mW (Min) SLD, CWL = 830 nm, 60 nm 3 dB BW, Butterfly Pkg., SM Fiber, FC/APC
¥317,559
7-10 Days
SLD830S-A20W Support Documentation
SLD830S-A20W20 mW (Min) SLD, CWL = 830 nm, 55 nm 3 dB BW, Butterfly Pkg., SM Fiber, FC/APC
¥353,428
7-10 Days
SLD830S-A10 Support Documentation
SLD830S-A1013 mW SLD, CWL = 830 nm, 20 nm 3 dB BW, Butterfly Pkg., SM Fiber, FC/APC
¥274,714
7-10 Days
SLD830S-A20 Support Documentation
SLD830S-A2022 mW SLD, CWL = 830 nm, 20 nm 3 dB BW, Butterfly Pkg., SM Fiber, FC/APC
¥324,515
Today
Back to Top

840 nm OCTシステム用スーパールミネッセントダイオード

光コヒーレンストモグラフィ(OCT)によるイメージングでご利用いただけるように、こちらのSLDの利得リップルは最大でも0.1 dB (RMS)以下、典型値としては0.01 dB (RMS)以下となるように設計されております。OCTシステム用の当社のSLDに関する詳細はこちらからご覧いただけます。なお、電流値を小さくすると帯域幅も小さくなります。下表の帯域幅は動作電流における仕様値です。

Item #SLD840x
ParameteraMinTyp.Max
Operating Current-140 mA180 mA
Center Wavelength (CWL)b820 nm840 nm860 nm
Spectral ShapeFlat Top
ASE Powerc,d3 mW4 mW-
Optical 3 dB Bandwidthc60 nm70 nm-
RMS Gain Ripplec,e-0.01 dB0.1 dB
Fiber Type780HP (SM)
PM780-HP (PM)f
Performance Graphs (Click Icons for Plots)
Output Spectrum
Optical Spectrum
SM
Optical Spectrum
PM
LIV Plot
LIV Curves
SM
LIV Curves
PM
Gain Ripplee

SM

PM
  • 仕様の詳細は上の「仕様」タブからもご覧いただけます。
  • 3 dB帯域幅の中間点と定義されます。詳細については上の「仕様」タブをご覧ください。
  • 動作電流(Operating Current)における値。最小のASEパワーの際に、最小の3 dB帯域幅が保証されています。
  • ファイバーピグテールからの出力値
  • 測定分解能= 0.02 nm
  • コネクタのキーは偏波保持ファイバのスロー軸にアライメントされています。
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
SLD840 Support Documentation
SLD8404 mW SLD, CWL = 840 nm, 70 nm 3 dB BW, Butterfly Pkg., SM Fiber, FC/APC
¥323,350
7-10 Days
SLD840P Support Documentation
SLD840P4 mW SLD, CWL = 840 nm, 70 nm 3 dB BW, Butterfly Pkg., PM Fiber, FC/APC
¥344,311
7-10 Days
Back to Top

850 nmスーパールミネッセントダイオード

光コヒーレンストモグラフィ(OCT)によるイメージングでご利用いただけるように、こちらのSLDの利得リップルは最大でも0.3 dB(RMS)以下、典型値としては0.03 dB(RMS)となるように設計されております。OCTシステム用の当社のSLDに関する詳細はこちらからご覧いただけます。なお、電流値を小さくすると帯域幅も小さくなります。下表の帯域幅は動作電流における仕様値です。

Item #aSLD850S-A10WSLD850S-A20W
ParameterMinTyp.MaxMinTyp.Max
Operating Current--180 mA--340 mA
Center Wavelength (CWL)b835 nm850 nm865 nm835 nm850 nm865 nm
Spectral ShapeFlat TopFlat Top
ASE Powerc,d10 mW--20 mW--
Optical 3 dB Bandwidthc,e40 nm60 nm-40 nm55 nm-
RMS Gain Ripplec,f-0.03 dB0.3 dB-0.03 dB0.3 dB
Fiber Type780HP780HP
Performance Graphs (Click Icons for Plots)
Output Spectrum
LIV Plot
Gain Ripplef
  • 仕様の詳細は上の「仕様」タブからもご覧いただけます。
  • 3 dB帯域幅の中間点と定義されます。詳細については上の「仕様」タブをご覧ください。
  • 動作電流(Operating Current)における値
  • ファイバーピグテールからの出力値
  • 最小のASEパワーの際に、最小の3 dB帯域幅が保証されています。
  • 測定分解能= 0.02 nm
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
SLD850S-A10W Support Documentation
SLD850S-A10W10 mW (Min) SLD, CWL = 850 nm, 60 nm 3 dB BW, Butterfly Pkg., SM Fiber, FC/APC
¥323,350
7-10 Days
SLD850S-A20W Support Documentation
SLD850S-A20W20 mW (Min) SLD, CWL = 850 nm, 55 nm 3 dB BW, Butterfly Pkg., SM Fiber, FC/APC
¥353,428
7-10 Days
Back to Top

880 nmスーパールミネッセントダイオード

光コヒーレンストモグラフィ(OCT)によるイメージングでご利用いただけるように、こちらのSLDの利得リップルは最大でも0.3 dB(RMS)以下、典型値としては0.06 dB(RMS)となるように設計されております。OCTシステム用の当社のSLDに関する詳細はこちらからご覧いただけます。なお、電流値を小さくすると帯域幅も小さくなります。下表の帯域幅は動作電流における仕様値です。

Item #aSLD880S-A7SLD880S-A25
ParameteraMinTyp.MaxMinTyp.Max
Operating Current--225 mA--410 mA
Center Wavelength (CWL)b860 nm880 nm900 nm860 nm880 nm900 nm
Spectral ShapeFlat TopFlat Top
ASE Powerc,d6 mW7 mW-23 mW25 mW-
Optical 3 dB Bandwidthc35 nm40 nm-35 nm40 nm-
Optical 20 dB Bandwidthc-80 nm--80 nm-
RMS Gain Ripplec,e-0.06 dB0.3 dB-0.06 dB0.3 dB
Fiber Type780HP780HP
Performance Graphs (Click Icons for Plots)
Output SpectrumOptical SpectrumOptical Spectrum
LIV PlotLIV CurvesLIV Curves
Gain Ripplee
  • 仕様の詳細は上の「仕様」タブからもご覧いただけます。
  • 3 dB帯域幅の中間点と定義されます。詳細については上の「仕様」タブをご覧ください。
  • 動作電流(Operating Current)における仕様値。最小のASEパワーの際に、最小の3 dB帯域幅が保証されています。
  • ファイバーピグテールからの出力値
  • 測定分解能= 0.02 nm
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
SLD880S-A7 Support Documentation
SLD880S-A77 mW SLD, CWL = 880 nm, 40 nm 3 dB BW, Butterfly Pkg., SM Fiber, FC/APC
¥279,220
7-10 Days
SLD880S-A25 Support Documentation
SLD880S-A2525 mW SLD, CWL = 880 nm, 40 nm 3 dB BW, Butterfly Pkg., SM Fiber, FC/APC
¥343,043
7-10 Days
Back to Top

920 nmスーパールミネッセントダイオード

光コヒーレンストモグラフィ(OCT)によるイメージングでご利用いただけるように、こちらのSLDの利得リップルは最大でも0.3 dB(RMS)以下、典型値としては0.02 dB(RMS)となるように設計されております。OCTシステム用の当社のSLDに関する詳細はこちらからご覧いただけます。なお、電流値を小さくすると帯域幅も小さくなります。下表の帯域幅は動作電流における仕様値です。

Item #aSLD920x
ParameterMinTyp.Max
Operating Current--420 mA
Center Wavelength (CWL)b895 nm920 nm945 nm
Spectral ShapeFlat Top
ASE Powerc,d10 mW15 mW-
Optical 3 dB Bandwidthc50 nm65 nm-
RMS Gain Ripplec,e-0.02 dB0.3 dB
Fiber Type780HP (SM)
PM780-HP (PM)f
Performance Graphs (Click Icons for Plots)
Output SpectrumOptical Spectrum
LIV PlotLIV Curves
Gain Ripplee
  • 仕様の詳細は上の「仕様」タブからもご覧いただけます。
  • 3 dB帯域幅の中間点と定義されます。詳細については上の「仕様」タブをご覧ください。
  • 動作電流(Operating Current)における仕様値。最小のASEパワーの際に、最小の3 dB帯域幅が保証されています。
  • ファイバーピグテールからの出力値
  • 測定分解能= 0.02 nm
  • コネクタのキーは偏波保持ファイバのスロー軸にアライメントされています。
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
SLD920S Support Documentation
SLD920S15 mW SLD, CWL = 920 nm, 65 nm 3 dB BW, Butterfly Pkg., SM Fiber, FC/APC
¥210,554
Today
SLD920P Support Documentation
SLD920P15 mW SLD, CWL = 920 nm, 65 nm 3 dB BW, Butterfly Pkg., PM Fiber, FC/APC
¥233,112
Today
Back to Top

930 nmスーパールミネッセントダイオード

光コヒーレンストモグラフィ(OCT)によるイメージングでご利用いただけるように、こちらのSLDの利得リップルは最大でも0.3 dB(RMS)以下、典型値としては0.06 dB(RMS)となるように設計されております。OCTシステム用の当社のSLDに関する詳細はこちらからご覧いただけます。なお、電流値を小さくすると帯域幅も小さくなります。下表の帯域幅は動作電流における仕様値です。

Item #aSLD930x-A40W
ParameterMinTyp.Max
Operating Current--800 mA
Center Wavelength (CWL)b915 nm930 nm945 nm
Spectral ShapeFlat Top
ASE Powerc,d36 mW40 mW-
Optical 3 dB Bandwidthc40 nm45 nm-
RMS Gain Ripplec,e-0.06 dB0.3 dB
Fiber Type780HP (SM)
PM780-HP (PM)f
Performance Graphs (Click Icons for Plots)
Output Spectrum
Optical Spectrum
SM
Optical Spectrum
PM
LIV Plot
LIV Curves
SM
LIV Curves
PM
Gain Ripplee

SM

PM
  • 仕様の詳細は上の「仕様」タブからもご覧いただけます。
  • 3 dB帯域幅の中間点と定義されます。詳細については上の「仕様」タブをご覧ください。
  • 動作電流(Operating Current)における仕様値。最小のASEパワーの際に、最小の3 dB帯域幅が保証されています。
  • ファイバーピグテールからの出力値
  • 測定分解能= 0.02 nm
  • コネクタのキーは偏波保持ファイバのスロー軸にアライメントされています。
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
SLD930S-A40W Support Documentation
SLD930S-A40W40 mW SLD, CWL = 930 nm, 45 nm 3 dB BW, Butterfly Pkg., SM Fiber, FC/APC
¥375,838
7-10 Days
SLD930P-A40W Support Documentation
SLD930P-A40W40 mW SLD, CWL = 930 nm, 45 nm 3 dB BW, Butterfly Pkg., PM Fiber, FC/APC
¥398,397
7-10 Days
Back to Top

970 nmスーパールミネッセントダイオード

光コヒーレンストモグラフィ(OCT)によるイメージングでご利用いただけるように、こちらのSLDの利得リップルは最大でも0.2 dB(RMS)以下、典型値としては0.03 dB(RMS)となるように設計されております。OCTシステム用の当社のSLDに関する詳細はこちらからご覧いただけます。なお、電流値を小さくすると帯域幅も小さくなります。下表の帯域幅は動作電流における仕様値です。

Item #aSLD970x-A40W
ParameterMinTypicalMax
Operating Current-1000 mA1010 mA
Center Wavelength (CWL)b945 nm970 nm995 nm
Spectral ShapeFlat Top
ASE Powerc,d35 mW40 mW-
Optical 3 dB Bandwidthc,e40 nm50 nm-
RMS Gain Ripplec,f-0.03 dB0.2 dB
Fiber TypeHI1060 (SM)
PM980-XP (PM)g
Performance Graphs (Click Icons for Plots)
Output Spectrum
LIV Plot
Gain Ripplef
  • 仕様の詳細は上の「仕様」タブからもご覧いただけます。
  • 3 dB帯域幅の中間点と定義されます。詳細については上の「仕様」タブをご覧ください。
  • 動作電流(Operating Current)における値
  • ファイバーピグテールからの出力値
  • 最小のASEパワーの際に、最小の3 dB帯域幅が保証されています。
  • 測定分解能= 0.02 nm
  • コネクタのキーは偏波保持ファイバのスロー軸にアライメントされています。
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
SLD970S-A40W Support Documentation
SLD970S-A40W40 mW (Typ.) SLD, CWL = 970 nm, 50 nm 3 dB BW, Butterfly Pkg., SM Fiber, FC/APC
¥375,838
Lead Time
SLD970P-A40W Support Documentation
SLD970P-A40W40 mW (Typ.) SLD, CWL = 970 nm, 50 nm 3 dB BW, Butterfly Pkg., PM Fiber, FC/APC
¥398,397
7-10 Days
Back to Top

1050 nm スーパールミネッセントダイオード

SLD1050S-A60は、光コヒーレンストモグラフィ(OCT)によるイメージング用途向けに設計されています。OCTシステム用の当社のSLDに関する詳細はこちらからご覧いただけます。なお、電流値を小さくすると帯域幅も小さくなります。下表の帯域幅は動作電流における仕様値です。

Item #aSLD1050SSLD1050PSLD1050S-A60SLD1050P-A60
ParameterMinTyp.MaxMinTyp.MaxMinTyp.MaxMinTyp.Max
Operating Current--300 mA--300 mA--1010 mA--1010 mA
Center Wavelength (CWL)b1030 nm1050 nm1070 nm1030 nm1050 nm1070 nm1025 nm1050 nm1075 nm1025 nm1050 nm1075 nm
Spectral ShapeNear GaussianNear GaussianFlat TopFlat Top
ASE Powerc,d6 mW8 mW-6 mW8 mW-55 mW60 mW-55 mW60 mW-
Optical 3 dB Bandwidthc,e40 nm50 nm-40 nm50 nm-60 nm70 nm-60 nm70 nm-
Optical 20 dB Bandwidthc-------100 nm----
RMS Gain Ripplec,f-0.1 dB0.25 dB-0.1 dB0.25 dB-0.03 dB0.2 dB-0.06 dB0.3 dB
Fiber TypeHI1060PM980-XPgHI1060PM980-XPg
Performance Graphs (Click Icons for Plots)
Output SpectrumOptical SpectrumOptical SpectrumOptical SpectrumOptical Spectrum
LIV PlotLIV CurvesLIVLIVLIV
Gain Ripplef--
  • 仕様の詳細は上の「仕様」タブからもご覧いただけます。
  • ガウシアンに近いスペクトル形状を有するSLDの中心波長は相対振幅の加重平均によって定義され、ピークパワーの波長やFWHMに基づく中心波長には一致しない場合があります。平坦なスペクトル形状を有するSLDの中心波長は、3 dB帯域幅の中間点と定義されます。詳細については上の「仕様」タブをご覧ください。
  • 動作電流(Operating Current)における仕様値。SLD1050S-A60:最小のASEパワーの際に、最小の3 dB帯域幅を保証しています。
  • ファイバーピグテールからの出力値
  • SLD1050P-A60:最小のASEパワーの際に、最小の3 dB帯域幅が保証されています。
  • 測定分解能= 0.02 nm
  • コネクタのキーは偏波保持ファイバのスロー軸にアライメントされています。
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
SLD1050S Support Documentation
SLD1050S8 mW SLD, CWL = 1050 nm, 50 nm 3 dB BW, Butterfly Pkg., SM Fiber, FC/APC
¥259,742
7-10 Days
SLD1050P Support Documentation
SLD1050P8 mW SLD, CWL = 1050 nm, 50 nm 3 dB BW, Butterfly Pkg., PM Fiber, FC/APC
¥284,644
Lead Time
SLD1050S-A60 Support Documentation
SLD1050S-A6060 mW SLD, CWL = 1050 nm, 70 nm 3 dB BW, Butterfly Pkg., SM Fiber, FC/APC
¥390,909
7-10 Days
SLD1050P-A60 Support Documentation
SLD1050P-A6060 mW SLD, CWL = 1050 nm, 70 nm 3 dB BW, Butterfly Pkg., PM Fiber, FC/APC
¥414,377
7-10 Days
Back to Top

1310 nm~1315 nm スーパールミネッセントダイオード

SLD1021SとSLD1310xは、OCTイメージング用途向けの製品です。OCTシステム向けのSLDに関する詳細情報はこちらからご覧いただけます。なお電流値を小さくすると帯域幅も小さくなります。下表の帯域幅の仕様値は動作電流(Operating Current)における値です。 SLD1310とSLD1310Pには2段の光アイソレータが内蔵されており、50 dB(典型値)のアイソレーションが得られます。

Item #aSLD1021SSLD1018xSLD1310SLD1310P
ParameterMinTyp.MaxMinTyp.MaxMinTyp.MaxMinTyp.Max
Operating Current-700 mA900 mA-600 mA800 mA-900 mA1000 mA-900 mA1000 mA
Center Wavelength (CWL)b1290 nm-1330 nm1290 nm-1330 nm1300 nm1315 nm1330 nm1300 nm1315 nm1330 nm
Spectral ShapeNear GaussianNear GaussianFlat TopFlat Top
ASE Powerc,d10 mW12.5 mW-22 mW30 mW-22 mW30 mW-22 mW30 mW-
Optical 3 dB Bandwidthc,d,e80 nm85 nm-40 nm45 nm-75 nm90 nm-75 nm90 nm-
RMS Gain Ripplec,f--0.35 dB-0.1 dB0.35 dB-0.12 dB0.3 dB-0.12 dB0.3 dB
Polarization Extinction Ratio (PER)----------23 dB-
Fiber TypeSMF-28e+SMF-28e+ (SM)
Corning® PM 13-U40A (PM)g
SMF-28eCorning PM13-U40Ag
Benchtop VersionS5FC1021SS5FC1018S (SM)
S5FC1018P (PM)
--
Integrated Optical Isolator
IsolationN/AhN/Ah-50 dB--50 dB-
Performance Plots (Click Icons for Plots)
Output SpectrumOptical SpectrumOptical SpectrumOptical SpectrumOptical Spectrum
LIV PlotLIV CurvesLIV CurvesLIV CurvesLIV Curves
Gain Ripplef--
  • 仕様の詳細は上の「仕様」タブからもご覧いただけます。
  • ガウシアンに近いスペクトル形状を有するSLDの中心波長は相対振幅の加重平均によって定義しているため、ピークパワーの波長やFWHMに基づく中心波長には一致しない場合があります。平坦なスペクトル形状を有するSLDの中心波長は、3 dB帯域幅の中間点の波長で定義されています。詳細は仕様」タブをご覧ください。
  • 動作電流(Operating Current)における値
  • ファイバーピグテールからの出力値
  • 最小のASEパワーの際に、最小の3 dB帯域幅が保証されています。
  • 測定分解能= 0.02 nm
  • コネクタのキーは偏波保持ファイバのスロー軸にアライメントされています。
  • これらのSLDには光アイソレータは組み込まれていません。
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
SLD1021S Support Documentation
SLD1021S12.5 mW SLD, CWL 1310 nm, 85 nm 3 dB BW, Butterfly Pkg., SM Fiber, FC/APC
¥319,632
7-10 Days
SLD1018S Support Documentation
SLD1018S30 mW SLD, CWL 1310 nm, 45 nm 3 dB BW, Butterfly Pkg., SM Fiber, FC/APC
¥371,222
7-10 Days
SLD1018P Support Documentation
SLD1018P30 mW SLD, CWL 1310 nm, 45 nm 3 dB BW, Butterfly Pkg., PM Fiber, FC/APC
¥396,122
7-10 Days
SLD1310 Support Documentation
SLD131030 mW SLD, CWL = 1315 nm, 90 nm 3 dB BW, 50 dB Isolation, Butterfly Pkg., SM Fiber, FC/APC
¥433,194
7-10 Days
SLD1310P Support Documentation
SLD1310P30 mW SLD, CWL = 1315 nm, 90 nm 3 dB BW, 50 dB Isolation, Butterfly Pkg., PM Fiber, FC/APC
¥454,155
7-10 Days
Back to Top

1325 nmスーパールミネッセントダイオード

SLD1325およびSLD1330xは、スペクトルドメイン光コヒーレンストモグラフィ(SD-OCT)に使用したときに高い分解能が得られるように、3 dB帯域幅の設計値を100 nm(SLD1325、最小値)または90 nm(SLD1330x、典型値)としています。このSLDは、温度制御用のTECとサーミスタのほかに、出力光の安定化のために光アイソレータも内蔵しています。SLD1325のアイソレータでは30 dB(最小値)のアイソレーションが得られ、SLD1330およびSLD1330Pのアイソレータでは50 dB(典型値)のアイソレーションが得られます。OCTシステム向けのSLDに関する詳細情報はこちらからご覧いただけます。なお電流値を小さくすると帯域幅は狭くなります。下表の帯域幅の仕様値は動作電流(Operating Current)における値です。

Item #aSLD1325SLD1330SLD1330P
ParameterMinTyp.MaxMinTyp.MaxMinTyp.Max
Operating Current--780 mA-1250 mA1300 mA-1250 mA1300 mA
Center Wavelength (CWL)b-1325 nm-1310 nm1325 nm1340 nm1310 nm1325 nm1340 nm
Spectral ShapeFlat TopFlat TopFlat Top
ASE Powerc,d10 mW--35 mW40 mW-35 mW40 mW-
Optical 3 dB Bandwidthc,d,e100 nm--80 nm90 nm-80 nm90 nm-
RMS Gain Ripplec,f-0.1 dB0.3 dB-0.1 dB0.3 dB
Polarization Extinction Ratio (PER)-------23 dB-
Fiber TypeSMF-28eSMF-28eCorning® PM13-U40Ag
Integrated Optical Isolator
Isolation30 dB---50 dB--50 dB-
Performance Graphs (Click Icons for Plots)
Output Spectrum
LIV Plot
Gain Ripplef-
  • 仕様の詳細は、「仕様」タブでご覧いただけます。
  • 3 dB帯域幅の中間点の波長で定義しています。詳細は「仕様」のタブをご参照ください。
  • 動作電流(Operating Current)における値
  • ファイバーピグテールからの出力値で評価
  • 最小のASEパワーにおいて、最小の3 dB帯域幅を保証しています。
  • 測定分解能= 0.02 nm
  • コネクタのキーは偏波保持ファイバのスロー軸にアライメントされています。
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
SLD1325 Support Documentation
SLD132510 mW (Min) SLD, CWL = 1325 nm, 100 nm 3 dB BW (Min), 30 dB (Min) Isolation, Butterfly Pkg., SM Fiber, FC/APC
¥550,893
7-10 Days
SLD1330 Support Documentation
SLD1330Customer Inspired! 40 mW SLD, CWL = 1325 nm, 90 nm 3 dB BW, 50 dB Isolation, Butterfly Pkg., SM Fiber, FC/APC
¥551,973
7-10 Days
SLD1330P Support Documentation
SLD1330PCustomer Inspired! 40 mW SLD, CWL = 1325 nm, 90 nm 3 dB BW, 50 dB Isolation, Butterfly Pkg., PM Fiber, FC/APC
¥572,934
7-10 Days
Back to Top

1450 nm スーパールミネッセントダイオード

光コヒーレンストモグラフィ(OCT)によるイメージングでご利用いただけるように、こちらのSLDの利得リップルは最大でも0.35 dB (RMS)以下、典型値としては0.06 dB (RMS)となるように設計されております。OCTシステム用の当社のSLDに関する詳細はこちらからご覧いただけます。なお、電流値を小さくすると帯域幅も小さくなります。下表の帯域幅は動作電流(Operating Current)における仕様値です。

Item #aSLD1450x
ParameterMinTyp.Max
Operating Current-500 mA600 mA
Center Wavelength (CWL)b1435 nm1450 nm1465 nm
Spectral ShapeNear Gaussian
ASE Powerc,d23 mW25 mW-
Optical 3 dB Bandwidthc50 nm54 nm-
RMS Gain Ripplec,e-0.06 dB0.35 dB
Fiber TypeSMF-28e (SM)
Corning® PM15-U40A (PM)
Performance Graphs (Click Icons for Plots)
Output Spectrum
Optical Spectrum
SM
Optical Spectrum
PM
LIV Plot
LIV Curves
SM
LIV Curves
PM
Gain Ripplee

SM

PM
  • 仕様の詳細は上の「仕様」タブからもご覧いただけます。
  • 中心波長は相対振幅の加重平均によって定義され、ピークパワーの波長やFWHMに基づく中心波長には一致しない場合があります。詳細については「仕様」のタブをご参照ください。
  • 動作電流(Operating Current)における値。最小のASEパワーの際に、最小の3 dB帯域幅が保証されています。
  • ファイバーピグテールからの出力値
  • 測定分解能= 0.1 nm
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
SLD1450S Support Documentation
SLD1450S25 mW SLD, CWL = 1450 nm, 54 nm 3 dB BW, Butterfly Pkg., SM Fiber, FC/APC
¥278,231
7-10 Days
SLD1450P Support Documentation
SLD1450P25 mW SLD, CWL = 1450 nm, 54 nm 3 dB BW, Butterfly Pkg., PM Fiber, FC/APC
¥308,310
7-10 Days
Back to Top

1550 nm スーパールミネッセントダイオード

なお、電流値を小さくすると帯域幅も小さくなります。下表の帯域幅は動作電流(Operating Current)における仕様値です。

Item #aSLD1550x-A1SLD1550x-A2SLD1005SSLD1550x-A40
ParameterMinTyp.MaxMinTyp.MaxMinTyp.MaxMinTyp.Max
Operating Current-450 mA600 mA-550 mA600 mA-600 mA800 mA-750 mA900 mA
Center Wavelength (CWL)b1520 nm1550 nm1580 nm1520 nm1550 nm1580 nm1530 nm1550 nm1570 nm1530 nm1550 nm1570 nm
Spectral ShapeNear GaussianNear GaussianNear GaussianNear Gaussian
ASE Powerc,d0.75 mW1.0 mW-2.0 mW2.5 mW-20 mW22 mW-35 mW40 mW-
Optical 3 dB Bandwidthc90 nm110 nm-85 nm90 nm-45 nm50 nm-30 nm33 nm-
RMS Gain Ripplec,e--0.1 dB--0.25 dB-0.2 dB0.35 dB-0.2 dB0.35 dB
Fiber TypeSMF-28e+ (SM)
Corning PM 15-U40A (PM)f
SMF-28e+SMF-28e+ (SM)
Corning PM 15-U40A (PM)f
Benchtop VersionN/AS5FC1550S-A2 (SM)
S5FC1550P-A2 (PM)
S5FC1005SN/A
Performance Plots (Click Icon for Plot)
Output SpectrumOptical SpectrumOptical SpectrumOptical SpectrumOptical Spectrum
LIV PlotLIV CurvesLIV CurvesLIV CurvesLIV Curves
  • 仕様の詳細は上の「仕様」タブからもご覧いただけます。
  • 3 dB帯域幅の中間点と定義されます。詳細については上の「仕様」タブをご覧ください。
  • 動作電流(Operating Current)における値
  • ファイバーピグテールからの出力値
  • 測定分解能=0.1 nm
  • コネクタのキーは偏波保持ファイバのスロー軸にアライメントされています。
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
SLD1550S-A1 Support Documentation
SLD1550S-A11.0 mW SLD, CWL=1550 nm, 110 nm 3 dB BW, Butterfly Package, SM Fiber, FC/APC
¥249,651
7-10 Days
SLD1550P-A1 Support Documentation
SLD1550P-A11.0 mW SLD, CWL=1550 nm, 110 nm 3 dB BW, Butterfly Package, PM Fiber, FC/APC
¥271,297
7-10 Days
SLD1550S-A2 Support Documentation
SLD1550S-A22.5 mW SLD, CWL=1550 nm, 90 nm 3 dB BW, Butterfly Package, SM Fiber, FC/APC
¥249,651
7-10 Days
SLD1550P-A2 Support Documentation
SLD1550P-A22.5 mW SLD, CWL=1550 nm, 90 nm 3 dB BW, Butterfly Package, PM Fiber, FC/APC
¥271,297
7-10 Days
SLD1005S Support Documentation
SLD1005S22 mW SLD, CWL= 1550 nm, 50 nm 3 dB BW, Butterfly Package, SM Fiber, FC/APC
¥289,687
7-10 Days
SLD1550S-A40 Support Documentation
SLD1550S-A40Customer Inspired! 40 mW SLD, CWL=1550 nm, 33 nm 3 dB BW, Butterfly Package, SM Fiber, FC/APC
¥327,931
Lead Time
SLD1550P-A40 Support Documentation
SLD1550P-A40Customer Inspired! 40 mW SLD, CWL=1550 nm, 33 nm 3 dB BW, Butterfly Package, PM Fiber, FC/APC
¥349,577
7-10 Days
Back to Top

1610 nm スーパールミネッセントダイオード

光コヒーレンストモグラフィ(OCT)によるイメージングでご利用いただけるように、こちらのSLDの利得リップルは最大でも0.5 dB(RMS)以下、典型値としては0.2 dB(RMS)となるように設計されております。OCTシステム用の当社のSLDに関する詳細はこちらからご覧いただけます。なお、電流値を小さくすると帯域幅も小さくなります。下表の帯域幅は動作電流(Operating Current)における仕様値です。

Item #aSLD1610x
ParameterMinTyp.Max
Operating Current-800 mA900 mA
Center Wavelength (CWL)b1590 nm1610 nm1630 nm
Spectral ShapeNear Gaussian
ASE Powerc,d22 mW27 mW-
Optical 3 dB Bandwidthc50 nm57 nm-
RMS Gain Ripplec,e-0.2 dB0.5 dB
Fiber TypeSMF-28e (SM)
Corning® PM15-U40A (PM)
Performance Graphs (Click Icons for Plots)
Output Spectrum
Optical Spectrum
SM
Optical Spectrum
PM
LIV Plot
LIV Curves
SM
LIV Curves
PM
Gain Ripplee

SM

PM
  • 仕様の詳細は上の「仕様」タブからもご覧いただけます。
  • 中心波長は相対振幅の加重平均によって定義され、ピークパワーの波長やFWHMに基づく中心波長には一致しない場合があります。詳細については「仕様」のタブをご参照ください。
  • 動作電流(Operating Current)における値。最小のASEパワーの際に、最小の3 dB帯域幅が保証されています。
  • ファイバーピグテールからの出力値
  • 測定分解能= 0.1 nm
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
SLD1610 Support Documentation
SLD161027 mW SLD, CWL = 1610 nm, 57 nm 3 dB BW, Butterfly Package, SM Fiber, FC/APC
¥265,506
7-10 Days
SLD1610P Support Documentation
SLD1610P27 mW SLD, CWL = 1610 nm, 57 nm 3 dB BW, Butterfly Package, PM Fiber, FC/APC
¥300,441
7-10 Days
