シングルモードLC/PCファイバーコネクタ


  • Snap-In Connector
  • Ø126 µm Central Bore
  • Spring-Loaded, Ceramic Ferrule
  • Maximum Concentricity of 1 µm

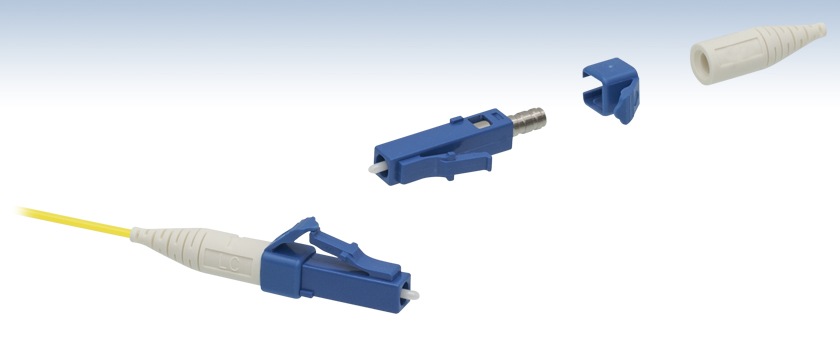

30126L9

LC/PC Connector Assembled
with Ø900 µm Tubing (Not Included)

Plug-Frame
Assembly

Simplex
Collar

Boot for
Ø900 µm Tubing

Exploded View of
30126L9 Connector

Related Items


Please Wait

特長

  • LC®/PCコネクタ
  • SC/PCコネクタよりも小さいフェルールと筐体サイズ
  • バネ式、Ø1.25 mm、セラミック製フェルール
  • Ø900 µmチューブ対応のストレインリリーフブーツとコネクターキャップが付属

LC®/PCコネクタ(Lucent Connector(ルーセントコネクタ)/Physical Contact(物理的接触)は、より小さく使いやすい光ファイバーコネクタへのニーズを満たすために開発されました。 このLC/PCコネクタは、SC/PCコネクタに比べ、パネル上で必要となるスペースを50%節減します。 Ø900 µmチューブ対応のストレインリリーフブーツとダストキャップが付属し、このコネクタはØ1.25 mmのバネ付きセラミック製フェルールを使用し、典型的な挿入損失は0.10 dBです。当社では、LC/PC用セラミックフェルール融着用ファイバ付きのLC/PCコネクタもご用意しています。 LCはLucent Technology社の登録商標です。

光ファイバ、コネクタ、補強チューブを個別にご購入いただいて実装いただく代わりに、このページでご紹介しているコネクタをあらかじめ取り付けたカスタムパッチケーブルもご提供可能です。詳細およびお見積のご依頼に関しては、カスタムファイバーパッチケーブルのページをご参照ください。


Posted Comments:
No Comments Posted

シングルモードLC/PCコネクタ

Item #StyleBoreConcentricityInsertion LossReturn LossOperating TemperatureFerruleIncluded BootCrimp Toola
30126L9LC/PCØ126 +1/-0 µm1 µm0.10 dB
(Typical)
55 dB
(Typical)
-40 to 75 °CØ1.25 mm, Ceramic,
Spring Loaded
Ø900 µmNot Required
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
30126L9 Support Documentation
30126L9シングルモードLC/PCコネクタ、セラミックフェルール、Ø126 µmファイバ、Ø900 µmブーツ
¥1,006
3-5 Days

ダストキャップ

ダストキャップCAPLは、Ø1.25 mmファイバーコネクターフェルールに適用できます。 ファイバの先端に汚れが付着すると、ファイバーコネクタに致命的な損傷が生じて、結合損失の増大や出力光における不要なモードが発生する可能性があります。 コネクタ付きファイバの損傷を防ぐには、ご使用前に毎回ファイバをクリーニングして、保管時にはファイバの先端を保護するために、ファイバーコネクタ用のキャップを使うことをお勧めします。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
CAPL Support Documentation
CAPLプラスチック製白色ダストキャップ、Ø1.25 mmフェルール用、1パック25個入
¥950
Today
