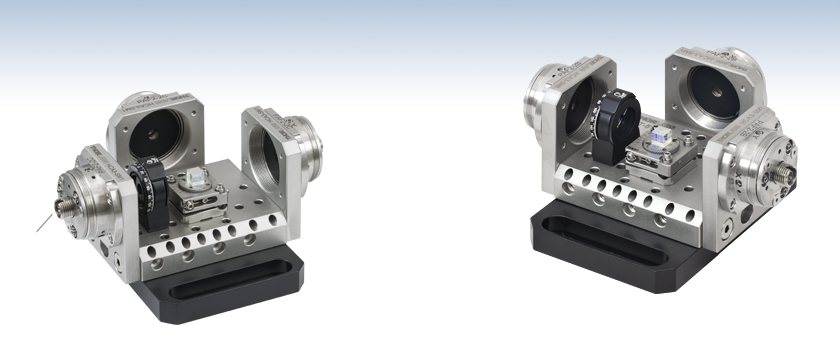

分岐比可変偏光ビームスプリッターキット


  • Splits Polarized Light into Two Paths
  • Mechanically and Thermally Stable
  • Continuously Variable Split Ratio from 0 to 30 dB

FiberPort Accepts FC/PC and FC/APC Patch Cables
(3 Places)

PFS-FFT-1X2-1550

Kit for 1200 - 1600 nm

PFS-FFT-1X2-780

Kit for 700 - 1000 nm

Related Items


Please Wait
Variable Polarization Beamsplitter Kit Componentsa
Item #PFS-FFT-1X2-780PFS-FFT-1X2-1550
FiberBenchFT-51X60
FiberPorts3 x PAF2-2B3 x PAF2-2C
Wall Plates3 x HCA3-SM1
Polarizing BeamsplitterFBT-PBS052FBT-PBS054
Half-Wave PlateFBR-AH2FBR-AH3
Download a FiberBench Assembly File

Click to Enlarge

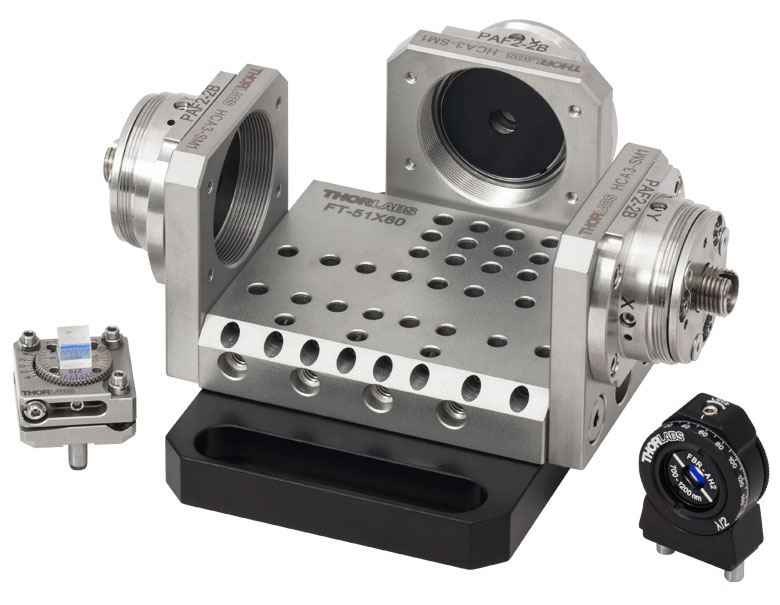

こちらのビームスプリッターキットでは、偏光ビームスプリッタと1/2波長板は別々に梱包されています。

Click to Enlarge
偏光ビームスプリッタは、チップ/チルトおよび精密回転用の調整ネジが付いたキネマティックベースに取り付けられています。

特長

  • パワーはファイバにより制限:10 W (CW、典型値)
  • FiberBenchアクセサリを使用して構成
  • 分岐比は連続可変
  • 1 x 2可変カプラとして使用可能
  • FC/PC、FC/APCパッチケーブルに対応
  • 消光比
    • Tp:Ts > 1000:1
    • Rs > 99.5%
  • 動作波長範囲:700~1000 nmまたは1200~1600 nm
  • ほかの波長域用、またはカスタム仕様による配置をご希望の場合は、当社までご連絡ください。

こちらの可変偏光ビームスプリッターキットは、当社の多軸FiberBenchFT-51X60をベースにしています。入射FiberPortには偏波保持ファイバを接続することができ、その出射光はコリメート光になります。これらのキットに付属するFiberPortには、ワイドキースロットが付いています。ビームの偏光面は1/2波長板により回転します。波長板を回転することで偏光状態(SOP)が変化し、偏光の垂直成分と水平成分の比率が変化します。それに伴い偏光ビームスプリッターキューブの透過光および反射光の大きさも変化します。

ビームスプリッタの消光比は >1000:1(TP:TS)です。P成分の平均透過率は>90%で、S成分の平均反射率は>99.5%です。詳細については「グラフ」タブをご参照下さい。分岐比は0~30 dBの範囲で連続可変ですが、その値は入射用の偏波保持ファイバの偏光消光比、およびΔλ ≤ 3 nmの場合にはそのスペクトル線幅に依存します。

組み立てについて
こちらのキットには、組み立てと調整に必要な部品がすべて付属しています。組み立てるには、1/2波長板とビームスプリッターモジュールの位置決めピンをFiberBenchの適切なスロットに挿入してください。固定するには#2-56止めネジ(セットスクリュ)と0.9 mm六角レンチを使用します。ビームスプリッターキューブは4個の0.050インチ六角調整ネジを用いてアライメントし、それらのネジは固定カラーおよび付属のスパナレンチSPW403を用いて固定します。各FiberPortのX、YおよびZθアジャスタにも0.050インチレンチを使用できます。X/Yアジャスタの感度はFiberPortの前面についている2つの穴と0.028インチ六角レンチを用いて調整できます。 FiberPortの向きは、付属の#0-80固定ネジと0.050六角レンチを用いて固定できます。FiberPortを固定する時は、ミスアライメントや損傷が生じないように慎重に行ってください。多くの場合、固定する必要はありません。固定方法についてはFiberPortのマニュアルをご参照ください。1/2波長板の回転は、波長板の上部についているネジと0.050インチレンチで固定できます。

FiberBench Accessories
FiberPortsOptic MountsAlignment ToolsPolarizers
Beamsplitter ModulesMirror ModulesRotating Wave PlatesFiberBenches

FiberBench型可変偏光ビームスプリッターキットPFS-FFT-1X2-780、700~1000 nm


Click to Enlarge

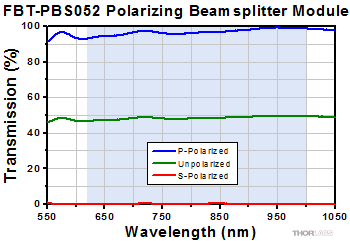

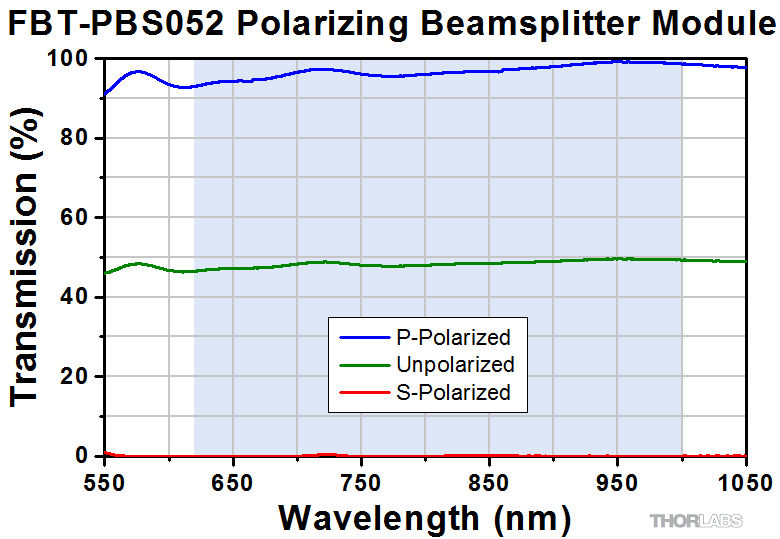

性能はビームスプリッタのコーティングによって制限されます。透過率を向上させるため、ビームスプリッターキューブPBS052の表面には波長範囲620~1000 nm 用のARコーティングが施されています。

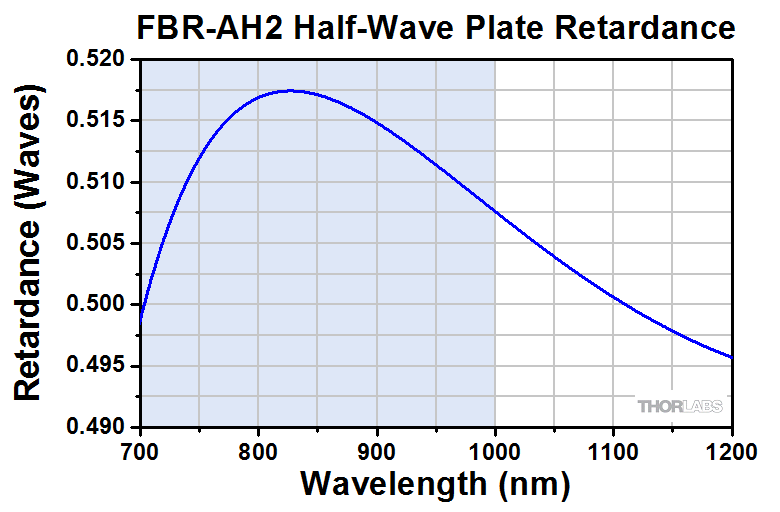

RABH-980
Click to Enlarge

生データはこちらからダウンロードできます。
青い網掛け領域は、偏光ビームスプリッターキットPFS-FFT-1X2-780の動作波長範囲を示しています。

FiberBench型可変偏光ビームスプリッターキットPFS-FFT-1X2-1550、1200~1600 nm


Click to Enlarge

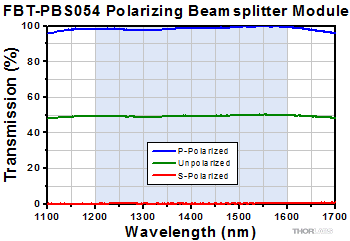

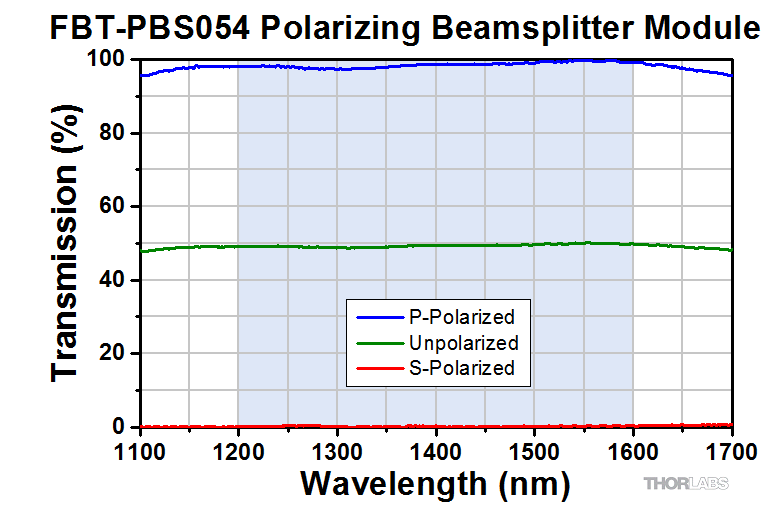

性能はビームスプリッタのコーティングによって制限されます。透過率を向上させるため、ビームスプリッターキューブPBS054の表面には波長範囲1200~1600 nm用のARコーティングが施されています。

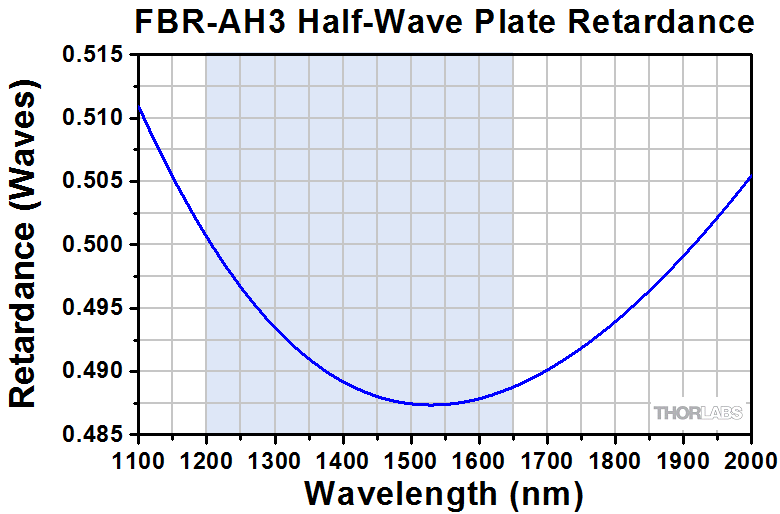

RABH-1600
Click to Enlarge

生データはこちらからダウンロードできます。
青い網掛け領域は、偏光ビームスプリッターキットPFS-FFT-1X2-1550の動作波長範囲を示しています。

Posted Comments:
akumr  (posted 2018-06-19 07:10:29.78)
Can you offer me the "Variable Polarization Splitter Kit" for wavelength of 770 nm?
nbayconich  (posted 2018-06-20 09:15:16.0)
Thank you for contacting Thorlabs. We can provide one of these fiberbench polarization beamsplitter kits designed for 770nm. I will contact you directly with a quote.
jjurado  (posted 2011-08-09 12:24:00.0)
Response from Javier at Thorlabs to scottie730318: Thank you for your interest in our products. We can certainly offer version of the PFS-FFT-1X2-1550 polarization beam splitter kit for 1060 nm. I will contact you directly with price and availability information.
scottie730318  (posted 2011-08-09 12:16:37.0)
Dear sir: Can you offer me the "Variable Polarization Splitter Kit" for wavelength of 1060 nm?
apalmentieri  (posted 2010-01-04 14:57:40.0)
A response from Adam at Thorlabs: I can provide you with more information and will make sure that the website is updated to include this information. The PBS cubes are designed to transmit the P component and reflect the S component. The P component has a tranmission > 96% and a reflection 98%. The extinction ratio of the transmitted P-component and reflected S-component is > 1000:1.
zyan  (posted 2010-01-04 13:16:10.0)
Hi there, Can you send us some product of PBS, polarization beam splitter, or can you introduce a little more about the current product as well? Thanks, Zhizhong
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
PFS-FFT-1X2-780 Support Documentation
PFS-FFT-1X2-780NEW!FiberBench偏光ビームスプリッターキット、700~1000 nm
¥377,502
3-5 Days
PFS-FFT-1X2-1550 Support Documentation
PFS-FFT-1X2-1550FiberBench偏光ビームスプリッターキット、1200~1600 nm
¥377,502
3-5 Days
