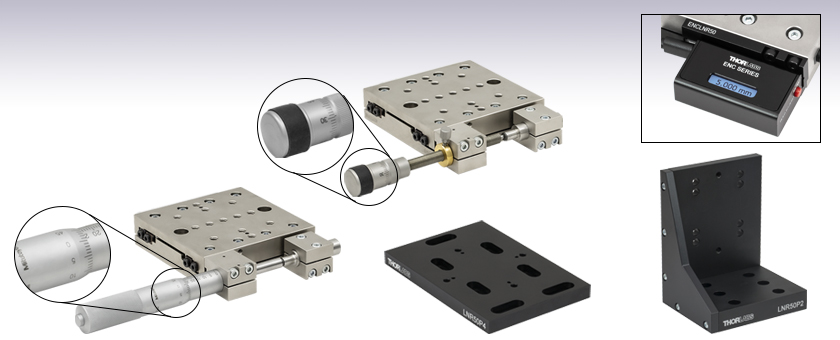

直線移動ステージ:移動量50 mm、手動アジャスター付き、クロスローラーベアリング


  • Simple Micrometer or Differential Drive
  • Solid All-Steel Construction
  • Crossed Roller Bearing Design
    for High Load Capacity
  • Motorized Actuators Available

LNR50DD

Differential Drive Stage

LNR50P4

Base Plate

LNR50M

Micrometer Drive Stage

LNR50P2

Right-Angle Bracket

Related Items


Please Wait

TravelMax™ステージ、移動量50 mm、手動アジャスタ付き

TravelMax™ Translation Stages
Travel2" (50 mm)
BearingsCrossed Roller
Horizontal Load Capacity66 lbs (30 kg)
Vertical Load Capacity22 lbs (10 kg)
Weight (Including Drive)4.19 lbs (1.9 kg)
Runout Over Full Range±0.0004" (±10 µm)
Body ConstructionAll Steel
TravelMax Cross-Roller Bearing Stages Selection Guide
1" (25 mm) Travel
2" (50 mm) Travel
TravelMax Base Plate
Click to Enlarge

ベースプレートLNR50P4(/M)
3-Axis Translation Stage
Click for Details

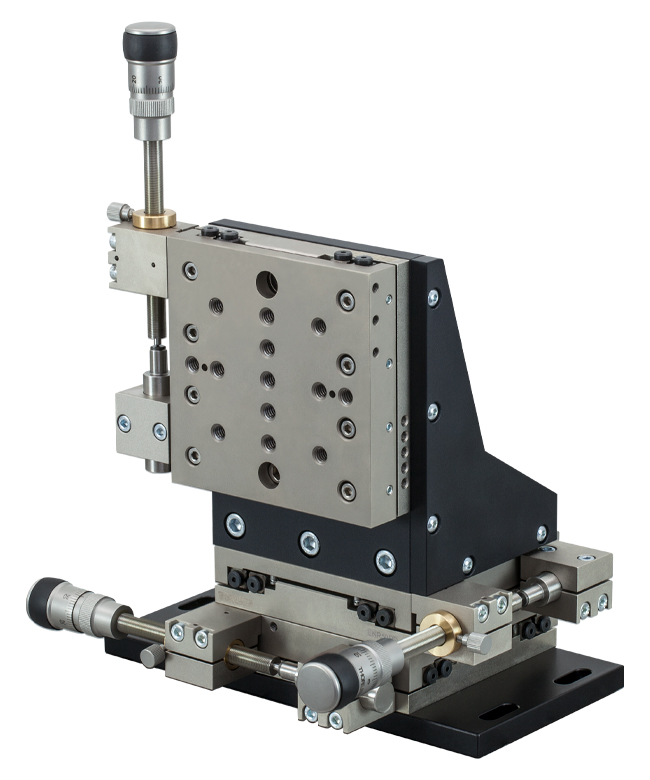

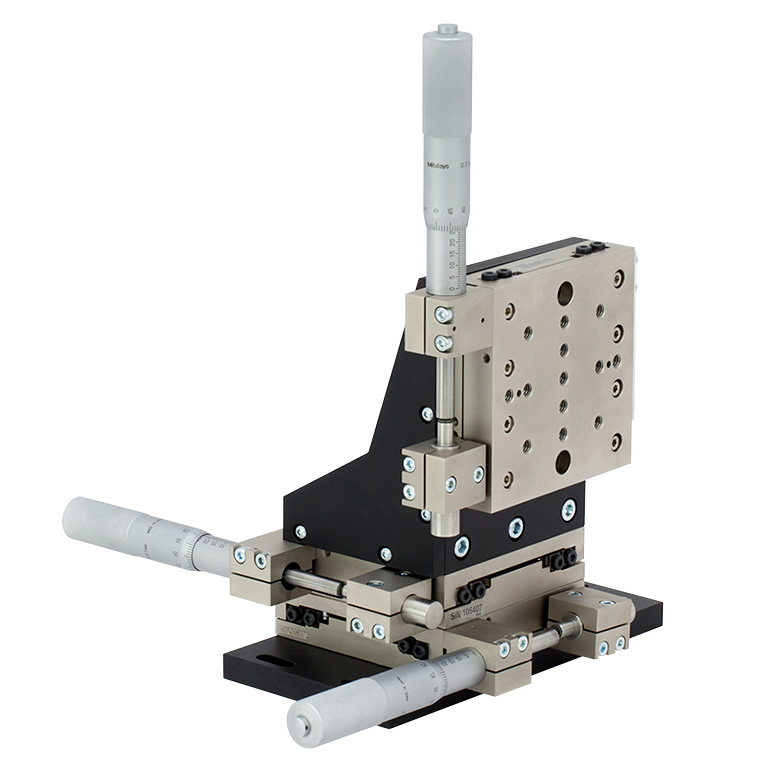

3台のステージLNR50M(/M)、ベースプレートLNR50P4(/M)、および直角ブラケットLNR50P2(/M)を使用して構成したXYZステージ
TravelMax Right-Angle Bracket
Click to Enlarge

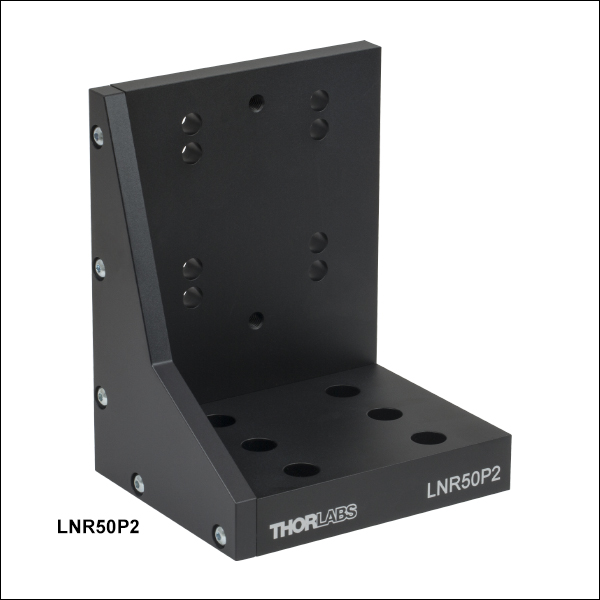

直角ブラケットLNR50P2(/M)

特長

  • 頑丈で熱的整合性のとれたスチール製ステージ
  • 高耐荷重のクロスローラーベアリング
  • 右手系および左手系のXYZ構成が可能
  • 複数の種類のアクチュエータが使用可能
  • 長寿命

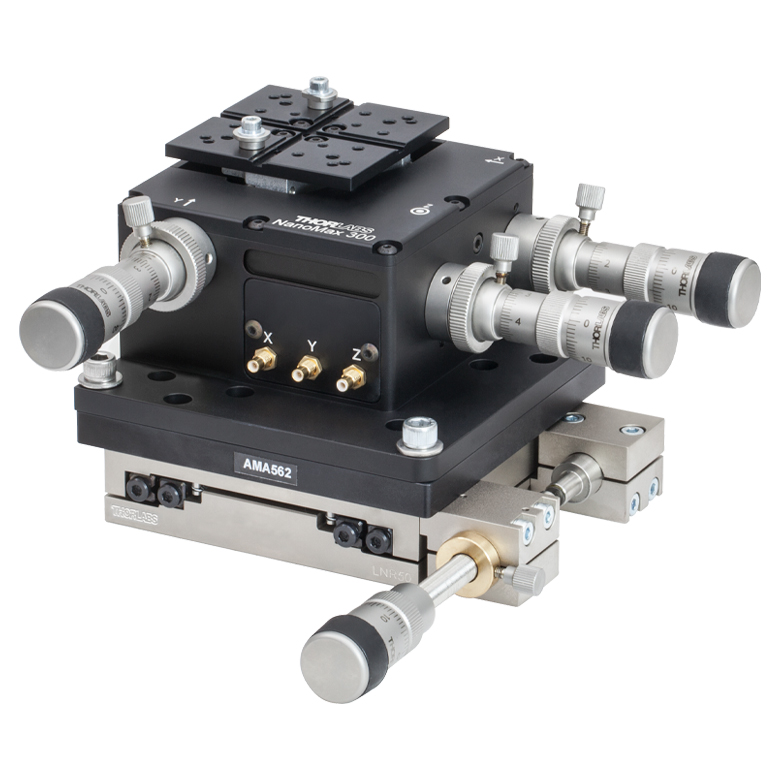

TravelMaxスチール製ステージ
TravelMaxシリーズステージのアクチュエータ用サイドクランプは取り外しが可能なため、手動アクチュエータ、ピエゾエクステンダ、電動アクチュエータなどと組み合わせてご使用いただけます。こちらのステージは、マイクロメータ(LNR50M/M)または差動アジャスタ(LNR50DD/M)を予め取付けて発送いたします。 構成済み電動ステージもご用意しております。また、ステージはアジャスタ無しでもご購入いただけますので、ご希望の際は当社までご連絡ください。

これらのステージはアジャスタを取付けてご提供いたしますが、使用条件の変更等により交換するのは容易です。電動アクチュエータやピエゾアクチュエータなど、対応する他のアクチュエータの詳細については下記をご覧ください。

これらのステージには、優れた安定性、長い移動距離、高耐荷重、使用可能なアクチュエータの豊富さといった特長があり、様々な移動用途に対応することができます。高品質の直線レールを使用しているだけでなく、理想的でない条件でも安定性を確保できるよう熱的整合性のある材料を使用することで、さらに性能を高めています。オールスチール構造による高い剛性と高耐荷重のクロスローラーベアリングにより、50 mmの全移動範囲にわたり均一な性能が得られます。

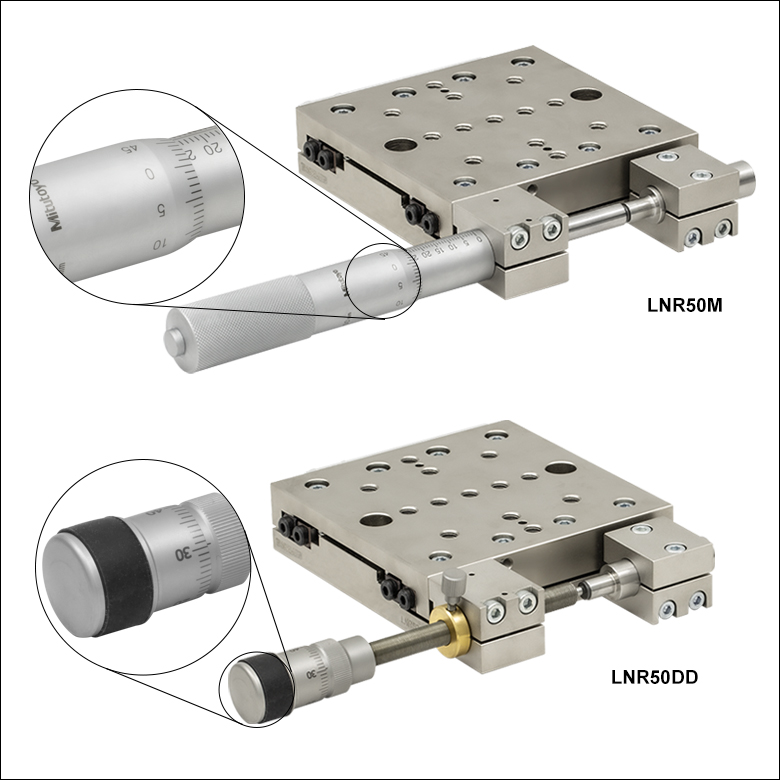

アジャスタは用途要件に応じて2種類をご用意しております。LNR50M/Mに付いている標準的なマイクロメータの移動量は50 mm、ネジピッチは0.1 mmです。バーニアには10 µm単位の目盛が刻まれています。LNR50DD/Mには差動アジャスタが付いています。粗移動は1回転につき0.5 mm、微移動は1回転につき50 μmです。差動アジャスタのバーニアには1 µm単位の目盛が刻まれています。

様々な取付け方法
TravelMaxステージは柔軟性と機能性を念頭に設計されました。LNRシリーズステージの上面と底面には、部品取付けの柔軟性を高めるために、M6タップ穴が広く配列されています。ステージには2つのザグリ穴/貫通穴があり、左手系または右手系のどちらの構成でも、ステージを作業面にボルトで簡単に固定できます。

ベースプレートLNR50P4/Mを用いると取付けのオプションが増え、またステージと作業面(取付け面)との間の隙間を増やすことができます(例えば、電動アクチュエータを取付ける場合など)。タップ穴は上記の2つのザグリ穴/貫通穴に一致しており、また4つのスロット穴を用いて直角ブラケットLNR50P2/Mを直接取り付けられます。ベースプレートの寸法は100 mm x 145 mm x 12 mmです。

直角ブラケットLNR50P2/Mを用いると、LNRステージを垂直に取り付けることができます。上記のLNR50P4/Mと組みあわせることで、XZ、YZまたはXYZステージを構築できます。

Item #LNR50DDLNR50M
Adjuster TypeDifferential AdjustersMicrometer
Travel2" (50 mm)
Screw PitchCoarse: 0.5 mm
Fine: 25 µm
0.1 mm
Locking MechanismCollet StyleN/A
Vernier GraduationsN/A10 µm
BearingsCrossed Roller
Horizontal Load Capacity66 lbs (30 kg)
Vertical Load Capacity22 lbs (10 kg)
Weight (Without Drives)3.96 lbs (1.8 kg)
Runouta Over Full Range+/-0.0004" (10 µm)
Pitch Angular Deviation0.03°
Yaw Angular Deviation0.015°
Body ConstructionAll Steel
  • 移動軸に平行な仮想平面からの偏差

Posted Comments:
scd2  (posted 2014-12-19 13:53:59.92)
The solidworks file for the LNR50P2 appears to have metric spaced holes for one of the two plates. I imagine these should have an inch-based hole spacing.
jvigroux  (posted 2014-12-24 05:37:35.0)
The SolidWorks file is correct. The only difference between the metric and imperial versions of this product is the two tapped holes which are M6 on the metric and ¼-20 UNC on the imperial. All hole spacing are the same. The holes are sized so that they can accommodate M6 screws on a 50mm pitch or ¼-20 UNC screws on a 2” pitch.
aaronleow  (posted 2013-07-29 14:31:19.327)
does this part come with a through hole in the middle so that I can shine optical stuff through it? Thanks
jlow  (posted 2013-07-29 11:26:00.0)
Response from Jeremy at Thorlabs: The LNR50 stage do not have a through hole in the middle. There are two through holes but those are for mounting the stage onto another surface.

手動リニアステージ

手動の移動ステージとして、最大移動量が6 mm以下から50 mmまでのステージをご用意しています。ステージの多くはXY軸やXYZ軸などの多軸構成での注文が可能です。ファイバ結合用としては、多軸ステージのページをご覧ください。標準の手動ステージを用いるよりも精密な調整が可能です。直線移動ステージのほかにも、回転ステージピッチ&ヨープラットフォームおよびゴニオメータもご用意しております。また、DCサーボモータ、ステッピングモータ、またはダイレクトドライブ技術を用いた電動移動ステージもご用意しています。

クロスローラーベアリングステージ

こちらの直線移動ステージの移動機構には、精密移動、高耐荷重、小角度偏差といった特性を有するクロスローラーベアリングが用いられています。LNRシリーズステージの本体はスチール製、LX、XRNおよびXRシリーズステージの本体はアルミニウム製です。

Crossed-Roller Bearing Stages
Product FamilyLNR Series 25 mm Stages LX Series
25 mm Stages
XRN Series 25 mm StagesXR Series 25 mm Stages XR Series 50 mm Stages LNR Series 50 mm Stages
Click Photo
to Enlarge
Travel25 mm (0.98")25 mm (0.98")25 mm (0.98")25 mm (0.98")50 mm (1.97")50 mm (1.97")
Drive TypeMultipleMicrometerMicrometerMicrometerMicrometerMultiple
Platform Size2.34" x 2.36"
(59.4 mm x 60.0 mm)
2.56" x 2.56"
(65.0 mm x 65.0 mm)
2.00" x 3.35"
(50.7 mm x 85.0 mm)
2.98" x 4.33"
(75.7 mm x 110.0 mm)
2.98" x 5.51"
(75.7 mm x 140.0 mm)
3.94" x 3.94"
(100.0 mm x 100.0 mm)
Possible Axis
Configurations
X, XZ, XY, XYZX, XY, XZ, YZ, XYZX, XY, XYZX, XY, XYZX, XY, XYZX, XY, XYZ
Additional Details

ボールベアリングステージ

こちらの移動ステージでは、精密移動と長寿命を実現するために、硬化スチール製リニアベアリングが用いられています。様々なアクチュエータが付いた製品や、1軸ステージや予め多軸ステージとして構築された製品をご用意しております。

Ball Bearing Stages
Product FamilyMS Series 1/4" StagesT12 Series 1/2" StagesMT Series 1/2" StagesPT Series 1" StagesLT Series 2" Stages
Click Photo to Enlarge
Travel1/4" (6.4 mm)1/2" (12.7 mm)1/2" (12.7 mm)1" (25.4 mm)2" (50 mm)
Drive TypeMultipleThumbscrewMultipleMultipleDifferential Micrometer
Platform Size1.17" x 1.17"
(29.7 mm x 29.7 mm)
0.76" x 0.81"
(19.3 mm x 20.6 mm)
2.40" x 2.41"
(61.0 mm x 61.2 mm)
3.00" x 4.00"
(76.2 mm x 101.6 mm)
3.75" x 3.75"
(95.3 mm x 95.3 mm)
Possible Axis ConfigurationsX, XY, XYZX, XY, XYZX, XY, XYZX, XY, XYZX, XY, XYZ
Additional Details

アリ溝式ステージ

これらの小型ステージの移動機構にはアリ溝と送りネジが組み込まれています。一般的な移動制御用に適したステージです。

Dovetail Stages
Product FamilyDT Series 1/2" StagesDTS Series 1" Stage DTS Series 2" Stage
Click Photo to Enlarge
Travel1/2" (12.7 mm)1" (25 mm)2" (50 mm)
Drive TypeThumbscrewThumbscrewThumbscrew
Platform Size1.00" x 1.00" (25.4 mm x 25.4 mm)2.68" x 2.95" (68.0 mm 75.0 mm)2.68" x 3.74" (68.0 mm x 95.0 mm)
Possible Axis ConfigurationsX, XY, XYZX, XY, XYZX, XY, XYZ
Additional Details

フレクシャーステージ

移動ステージNanoflex™には摩擦の無いフレクシャー機構が用いられており、ベアリングを用いた同様のステージと比較して位置決め性能と分解能が向上しています。ステージの移動は、取付けプラットフォームに取り付けられた連結部の弾性変形(たわみ)によって実現されています。多くのモデルには、微細な位置調整用にピエゾアクチュエータも付属します。

Flexure Stages
Product FamilyNanoflex™ 1.5 mm StageNanoflex™ 5 mm Stages
Click Photo to Enlarge
Travel1.5 mm (0.06") + 25 µm Piezo5 mm (0.20")5 mm (0.20") + 20 µm Piezo
Drive TypeThumbscrew and Piezo ActuatorDifferential MicrometerDifferential Micrometer and
Open-Loop Piezo Actuator
Differential Micrometer and
Closed-Loop Piezo Actuator
Platform Size1.18" x 1.18" (30.0 mm x 30.0 mm)2.95" x 2.95" (75.0 mm x 75.0 mm)
Possible Axis ConfigurationsX, XY, XYZX, XY, XYZX, XY, XYZX, XY, XYZ
Additional Details

垂直移動ステージ

当社では精密移動用のクロスローラーベアリングを用いた垂直移動ステージや、高荷重用の長距離垂直移動ステージもご用意しております。

Vertical Stages
Product FamilyMVS Series 1/2" Vertical Stage MVS Series 1" Vertical StageVAP Series 4" and 10" Vertical Stages
Click Photo to Enlarge
Travel1/2" (13.0 mm)1" (25.0 mm)4" (101.6 mm)10" (254 mm)
Drive TypeMicrometerMicrometerAdjuster Knob and Coarse Manual Positioning
Platform Size2.36" x 2.36" (60.0 mm x 60.0 mm)3.00" x 6.00" (76.2 mm 152.4 mm)
Additional Details
+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
LNR50DD Support Documentation
LNR50DDTravelMax ステージ、移動量50 mm、差動アジャスタ付き(インチ規格)
¥136,314
5-8 Days
LNR50M Support Documentation
LNR50MTravelMaxステージ、移動量50 mm、マイクロメータ&目盛付き (インチ規格)
¥132,094
5-8 Days
LNR50P4 Support Documentation
LNR50P4ベースプレート、LNR50 TravelMaxステージ用(インチ規格)
¥10,400
5-8 Days
LNR50P2 Support Documentation
LNR50P2直角ブラケット、LNR50 TravelMaxステージ用(インチ規格)
¥15,995
5-8 Days
+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
LNR50DD/M Support Documentation
LNR50DD/MTravelMax ステージ、移動量50mm、差動アジャスタ付き(ミリ規格)
¥136,314
5-8 Days
LNR50M/M Support Documentation
LNR50M/MTravelMaxステージ、移動量50mm、マイクロメータ&目盛付き (ミリ規格)
¥132,094
5-8 Days
LNR50P4/M Support Documentation
LNR50P4/Mベースプレート、LNR50 TravelMaxステージ用(ミリ規格)
¥10,400
5-8 Days
LNR50P2/M Support Documentation
LNR50P2/M直角ブラケット、LNR50 TravelMaxステージ用(ミリ規格)
¥15,995
Today

TravelMax™ステージに対応するアクチュエータ

アクチュエータの種類Click Image to EnlargeItem #Travel Range

手動
この差動アジャスタは、TravelMaxシリーズのステージ用に設計され、50 mmの粗調整(500 µm/回転)と300 µmの微調整(50 µm/回転)が可能です。大口径のノブには、1.0 µm毎に目盛が付いており、移動範囲全般に渡って、精密で極めてスムーズな制御が可能となります。

DRV008DRV850 mm (2")

開ループピエゾ
PAS シリーズのピエゾアクチュエータでは、分解能がそれぞれ20 nm、40 nm、100 nmである時、調整長さは20 µm、40 µm、100 µmとなります。駆動電圧は0~75 Vです。当社ではK-Cube™ピエゾドライバKPZ101をはじめとして、用途に適した複数のピエゾコントローラをご提供しています。BNCコネクタ付きの他のドライバの場合は、SMC-BNCアダプタMDC40211を用いることで使用可能になります。.

このアクチュエータは、画像にあるような平坦なティップと共に出荷されますが、当社のPAAシリーズのアクチュエーターチップであれば全て適合します。

PAS005PAS005
PAS009
PAS015
20 µm
40 µm
100 µm

閉ループピエゾ
アクチュエータPAX009の移動距離は、分解能が10 nmのとき40 µmです。駆動電圧は 0~75 Vです。フィードバックは、7 ピンのLEMOコネクタを介して送られて、ベンチトップピエゾドライバBPC301をはじめとする当社のAPTシリーズのモーションコントローラと統合して使用することもできます。BNCコネクタ付きの他のドライバの場合は、SMC-BNCアダプタMDC40211またはT4292を用いることで使用可能になります。

このアクチュエータは、画像にあるような平坦なティップと共に出荷されますが、当社のPAAシリーズのアクチュエーターチップであれば全て適合します。

PAZ005PAZ009
40 µm

ステッピングモータードライブ
DRV225の移動量は25 mm、DRV014の移動量は50 mmです。当社のステッピングモーターコントローラBSC201、BSC202、またはBSC203のいずれかと併用する場合、分解能は50 nm未満で、20 mm/秒の最高速度が達成できます。

ハイブリッドステッピングモータの回転子には50個の独立した磁性体の歯があり、マイクロステッピング用途に適しています。1回転毎のステップ数が 25,600となると、分解能は当然向上しますが、マイクロステッピングによって滑らかな低速移動が実現できます。

ステッピングモーターアクチュエータには、台形ネジがついており、標準的なネジに比べてより効率的な高荷重動作が可能となります。

DRV250DRV225
DRV250
25 mm (1")
50 mm (2")
Stepper Motor Acuatora
Item #DRV225DRV250
Travel Range25 mm (0.98")50 mm (1.97")
Unidirectional Repeatability±1.6 µm
Bidirectional Repeatability±3.9 µm
Maximum Pushing Forceb180 N
Maximum Velocity50 mm/s
Maximum Acceleration50 mm/s2
Limit SwitchesHall Effect
Homing Repeatability±3.6 µm
FeedbackNonec
Motor Type2-Phase Stepper Motor
Full Step Angle1.8°
Lead Screw Pitch1.0 mm
Microsteps per Revolution409 600
Actuator Mass0.58 kg0.66 kg
Compatible ControllersBSC201, BSC202, BSC203, or MST602
  • 詳細についてはマニュアルをご参照ください。
  • ユニットが適切に機能するにはプリロードが必要です。また荷重を押すためだけに使用してください。引くためには使用しないでください。
  • アクチュエータ内ではフィードバック機能はありませんが、ステージLNR502E/M を使用することで閉ループ制御が可能となります。
Manual Actuators
Item #DRV8
Coarse Adjustment Range2.0" (50.8 mm)
Coarse Adjustment Pitch0.5 mm
Fine Adjustment Range300 µm
Fine Adjustment Pitch0.05 mm with 1 µm Graduations
Open Loop Piezo Actuators
Item #PAS005PAS009PAS015
Travel20 µm40 µm100 µm
Length2.24"
(57 mm)
3.66"
(93 mm)
7.91"
(201 mm)
Resolution20 nm40 nm100 nm
Capacitance3.6 µF7.2 µF18 µF
FeedbackN/A
AccuracyN/A
RepeatablityN/A
Included CableSMC Female, 3 m
Recommended
Controllers
BPC301, MDT694B, MPZ601, KPZ101
Compatible StagesLNR50 Series or OEM Applications
Closed Loop Piezo Actuators
Item #PAZ009
Travel40 µm
Length3.66"
(93 mm)
Resolutiona10 nm
Capacitance7.2 µF
FeedbackStrain Gauge
Accuracy+1% / -0%
Repeatablity0.7 µm
Included CablesSMC Female to SMC Female, 3 m
9-pin D-Sub Male to 7-pin LEMO Female, 3 m
Recommended
Controllers
BPC301, MPZ601, KPZ101/KSG101
Compatible StagesLNR50 Series or OEM Applications
  • 制御回路に依存します。

Posted Comments:
No Comments Posted
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
DRV8 Support Documentation
DRV8差動ドライバ、移動量50 mm、12.7 mmマウントブッシュ
¥69,213
5-8 Days
PAS005 Support Documentation
PAS005ピエゾアクチュエータ、移動量20 µm
¥64,992
5-8 Days
PAS009 Support Documentation
PAS009ピエゾアクチュエータ、移動量40 µm
¥100,442
5-8 Days
PAS015 Support Documentation
PAS015ピエゾアクチュエータ、移動量100 µm
¥218,750
5-8 Days
PAZ009 Support Documentation
PAZ009フィードバック付きピエゾアクチュエータ、移動量40 µm
¥162,620
5-8 Days
DRV225 Support Documentation
DRV225台形ステッピングモーターアクチュエータ、移動量25 mm
¥120,467
5-8 Days
DRV250 Support Documentation
DRV250ステッピングモーターアクチュエータ、移動量50 mm、台形ネジ
¥129,133
5-8 Days
