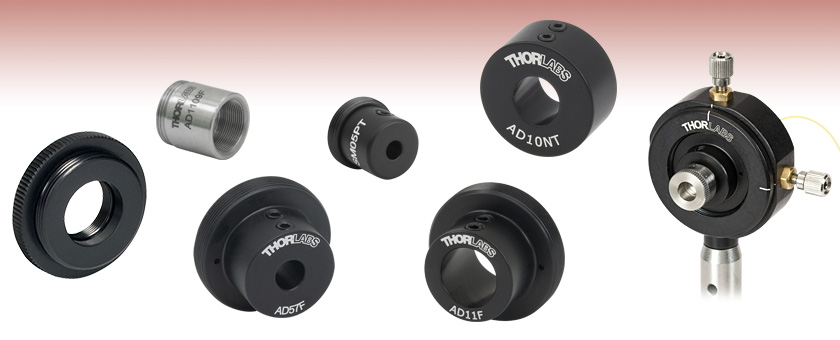

コリメーター用アダプター


  • Mount Collimators in Ø1/2" or Ø1" Optomechanics
  • Compatible with Threaded or Smooth Bore Components
  • Options for 3.5 to 16 mm Diameters

AD10NT

SM05PT

AD11F

AD1109F

Application Idea

AD9.5F Adapter with a CFC-2X-A Collimator,
LM1XY Translation Mount, and a Ø1/2" Post

RMS11P

AD57F

Related Items


Please Wait

特長

こちらの固定用のアダプタは、コリメータを自由空間のセットアップに組み込むなど、円筒形部品の組み込み用に設計されています。当社では、SM05外ネジ付き、RMSネジ付き、SM1ネジ付きのアダプタのほか、外側にネジ切りの無いØ12.7 mm(Ø1/2インチ)またはØ25.4 mm(Ø1インチ)アダプタもご用意しております。ネジ付きアダプタは、当社のレンズチューブシステム、ケージシステム、その他多数の製品にご利用可能です。角度調整機能の付いていないネジ切り無しアダプタは、キネマティックミラーマウントに取り付けることでコリメート光の方向を変えることができます。いずれのアダプタも、コリメータの光軸がアダプタの外径に対して中心にくるように設計されています。

これらの固定型に加え、当社ではØ8 mm, Ø11 mm, Ø12 mmの円筒形部品向けに内孔にネジ切りが無く、外側がSM1ネジ付きのコリメータ用キネマティックアダプタもご用意しております。また、ポストに取り付け可能な Ø11 mm円筒形部品用キネマティックマウントは当社のミニシリーズのラインナップの1つです。

GRIN Lens in SM1PT Adapter
Click to Enlarge

アダプタSM1PTに取り付けられたシングルモードGRINコリメータ
app shot
Click to Enlarge
View Imperial Product List
型番数量Description
F671SMA-4051SMAファイバコリメータパッケージ -405nm -f=4.02mm -NA=0.60
MHP200L021Ø200 µmコア、NA0.22、高出力用SMAパッチケーブル、2 m
AD11NT1Ø25.4 mmネジ無しアダプタ、Ø11 mm円筒形部品用
KM1001キネマティックマウント、Ø25 mm~Ø25.4 mm光学素子用
TR41Ø1/2インチポスト、#8-32ネジ、1/4”-20タップ穴付き、長さ4インチ(インチ規格)
View Metric Product List
型番数量Description
F671SMA-4051SMAファイバコリメータパッケージ -405nm -f=4.02mm -NA=0.60
MHP200L021Ø200 µmコア、NA0.22、高出力用SMAパッチケーブル、2 m
AD11NT1Ø25.4 mmネジ無しアダプタ、Ø11 mm円筒形部品用
KM1001キネマティックマウント、Ø25 mm~Ø25.4 mm光学素子用
TR50/M1Ø12.7 mmポスト、M4ネジ、M6タップ穴付き、長さ50 mm(ミリ規格)
アダプタAD11NTを使用して、キネマティックミラーマウントKM100に取り付けられたファイバーコリメータF671SMA-405
CPS Diode Module In Polaris Mount
Click to Enlarge
View Imperial Product List
型番数量Description
AD11BA1Ø12.7 mm(Ø1/2インチ)ネジ切り無しアダプタ、Ø11 mm円筒形部品用
CPS650F1Focus Adjustable Laser Diode Module, 650 nm, 4.5 mW, Elliptical Beam, Ø11 mm Housing
POLARIS-K051Polaris®低ドリフトØ12.7 mmミラーマウント、六角レンチ駆動、低頭アジャスタ3個付き
RS1P8E1Ø1.0インチ台座付きピラーポスト、#8-32タップ、高さ1インチ(インチ規格)
View Metric Product List
型番数量Description
AD11BA1Ø12.7 mm(Ø1/2インチ)ネジ切り無しアダプタ、Ø11 mm円筒形部品用
CPS650F1Focus Adjustable Laser Diode Module, 650 nm, 4.5 mW, Elliptical Beam, Ø11 mm Housing
Polaris-K051Polaris®低ドリフトØ12.7 mmミラーマウント、六角レンチ駆動、低頭アジャスタ3個付き
RS1P4M1Ø25 mm台座付きピラーポスト、M4タップ、高さ25 mm(ミリ規格)
Ø12.7 mmアダプタAD11BAを使用してミラーマウントPOLARIS-K05に取り付けられた半導体モジュールCPS650F
app shot
Click to Enlarge
View Imperial Product List
型番数量Description
MHP200L021Ø200 µmコア、NA0.22、高出力用SMAパッチケーブル、2 m
F240SMA-A1SMAファイバコリメータパッケージ -543nm -f=8.0mm -NA=0.50
AD12F1SM1アダプタ、Ø12 mmで取付部長さ8.9 mm以上の円筒形部品用
SPT1C1XYスリッププレートポジショナ、±1 mm粗調整、30 mmケージ対応(インチ規格)
ER8-P41Ø6 mmケージアセンブリーロッド、長さ 203.2 mm、4個入り
View Metric Product List
型番数量Description
MHP200L021Ø200 µmコア、NA0.22、高出力用SMAパッチケーブル、2 m
F240SMA-A1SMAファイバコリメータパッケージ -543nm -f=8.0mm -NA=0.50
AD12F1SM1アダプタ、Ø12 mmで取付部長さ8.9 mm以上の円筒形部品用
ER8-P41Ø6 mmケージアセンブリーロッド、長さ 203.2 mm、4個入り
SPT1C/M1XYスリッププレートポジショナ、±1 mm粗調整、30 mmケージ対応(ミリ規格)
アダプタAD12Fを使用して30 mmケージシステムに取り付けられたファイバーパッチケーブル付きコリメータF240SMA-A

Insights:光学実験のベストプラクティス

こちらのページでは下記について説明しています。

  • ファイバーコリメータ:アダプタを使って取り付ける場合のヒント

このほかにも実験・実習や機器に関するヒントをまとめて掲載しています。こちらからご覧ください。



ファイバーコリメータ:アダプタを使って取り付ける場合のヒント

Epoxy adapters into mounts to preserve alignment when exchanging optical connectors.
Click to Enlarge

図1:上の図では各コンポーネントをネジで結合しています。ファイバーコネクタのネジを緩めると、意図せずほかの部品同士の接続まで緩めてしまう場合があるため、当社ではほかの2箇所の接続部を接着剤で固定することをお勧めしています。

ファイバーコリメータは、ファイバ出力型光源から光学系に光を入射するときによく使用されます。当社では様々な種類のファイバーコリメーターパッケージをご用意しております。その一部のパッケージはネジの無い滑らかなバレル(トリプレットコリメータなど)になっていますが、ほかにはバレルの先端にミリ規格のネジ(非球面コリメータなど)が付いているものがございます。

通常当社では、どちらのパッケージにも、バレルを2線接触で保持するタイプの、先端がナイロン製の止めネジ(セットスクリュ)が付いたアダプタの使用をお勧めしております。

一方、ファイバーコリメータをマウントにねじ込むことができる、外ネジ付きのアダプタ(AD1109F)もございます。

しかし、このようなアダプタを使用した場合、ネジによる接続が重なってきます(ネジ付きファイバーコネクタ、ネジ付きコリメータ、そしてネジ付きアダプタ)。その結果、ファイバーコネクタを緩めるときに注意しないと、その他のネジによる接続部分まで緩めてしまい、セットアップに原因不明な不安定性が生じる場合があります。

そのため、このような取り付け方をしたい場合には、当社ではネジ付きファイバーコリメータとネジ付きマウントを接着剤で固定することをお勧めしています。

図1では組み立て部品の配列と接着剤を塗布する箇所を示しています。

最終更新日:2019年12月4日


Posted Comments:
user  (posted 2020-12-14 05:11:07.09)
good to have advice for dimension and tolerance for using AD12BA as OEM part
YLohia  (posted 2020-12-14 01:58:02.0)
Hello, we are always happy to provide tolerances on certain dimensions through private channels. Since you did not leave any contact information, please email us at techsupport@thorlabs.com with a request for the specific dimensions/tolerances that you're looking for.
user  (posted 2015-10-23 13:50:18.197)
Modifying the diameter of smooth cylinder from 0.45" to be < 0.44" will make SM05PT easily to be locked in a SM05 tube using a SM05RR.
besembeson  (posted 2015-10-28 01:49:57.0)
Response from Bweh at Thorlabs USA: Thanks for your feedback. This seems to be an easy modification for us to make. We will review this.
jdwelle  (posted 2015-09-24 12:21:32.687)
Our company is moving towards using the KAD11F adapters to align the F220APC-1550 and F220SMA-1550 collimators. It would be much preferable for these collimators to seat in a threaded adapter rather than rely on the set screw to hold them in place. Thanks!
besembeson  (posted 2015-10-01 09:40:40.0)
Response from Bweh at Thorlabs USA: That is a good idea. We will review this. For now, the AD1109F is the threaded adapter we have, which hasn't got the pitch/yaw kinematic adjustment of the KAD11F.
user  (posted 2015-05-15 09:54:14.5)
Could you please make a AD9.5NT? It would be super useful to mount adjustable collimators in standard mirror mounts with a non-threaded adapter! Thanks!
cdaly  (posted 2015-05-27 03:04:59.0)
Response from Chris at Thorlabs: Thank you for your feedback. We will look into the possibility of adding a 9.5mm to 1" smooth bore adapter to the current line of adapters.
cafortin  (posted 2013-11-11 13:14:13.18)
Thoses adapters are very usefull, but some important sizes are missing in the list : 10 mm, 12.7 mm (for fiber of various white light source) and 16 mm (Fianium and Leukos supercontinuum laser collimators). Each time I need one of them I have to machine a standard adapter.
cdaly  (posted 2013-11-14 04:21:56.0)
Response from Chris at Thorlabs: We can likely provide these bore sizes as customs for the time being. We will discuss introducing these as standard parts internally as well. Thank you very much for your detailed suggestion, I will contact you directly about your inquiry.
Thorlabs  (posted 2010-10-06 23:15:26.0)
Response from Javier at Thorlabs to last poster: We have added this information to the item descriptions. The required hex size is 1/16".
user  (posted 2010-10-04 14:07:17.0)
it would be helpful for us if we can know here which HEX wrench is needed.
klee  (posted 2009-10-23 17:56:48.0)
A response from Ken at Thorlabs: We have now changed "Collimated Laser Diode Packages" to "Laser Diode Modules" and added it to AD11F and AD11NT.
klee  (posted 2009-10-20 17:15:08.0)
A response from Ken at Thorlabs to wwu: Thank you for your feedback. We will change "Collimated Laser Diode Packages" to "Laser Diode Modules" and add to AD11F and AD11NT shortly.
wwu  (posted 2009-10-20 16:20:23.0)
You should include "Collimated Laser Diode Packages" under the intended uses for AD11F, since some of your laser diode packages require the 11 mm version. Just having it under AD8F led to confusion on which part to order.
Tyler  (posted 2009-03-10 10:53:13.0)
A response from Tyler at Thorlabs to Jesper: After posting your idea to our internal forum I got in touch with the mechanics BU and he said that it would be no problem to run off a few modified AD11Fs if you need them. I will have someone in our tech support department contact you with more information.
Tyler  (posted 2009-03-10 08:02:09.0)
A response from Tyler at Thorlabs to Jesper: Thank you for using this feedback forum to let us know about how you wish to use our products in your lab. As you might have noticed, many of our products have customer inspired tags (you can find them in the price tables). At Thorlabs we value this type of feedback and are always trying to better serve our customers by understanding their needs. I posted your idea on our internal forum where it has the possibility of being adopted by an engineer and turned into a customer inspired product. If you need a more immediate solution, please contact our technical support department as they have the tools to offer additional options.
jlm  (posted 2009-03-10 04:25:10.0)
Often there are situations were it would be nice with an ADllF without a outer thread, such it was possible to mount in a KM100 holder. For instance if a CPS180 were to be used as an alignment laser. Best regards Jesper
technicalmarketing  (posted 2008-01-15 11:55:55.0)
We have added a link for SM1-Compatible Mounts in the family image and hope that this helps you to choose the best mount for your application. Thank you for the suggestion!
acable  (posted 2007-12-31 08:05:01.0)
It would be nice to have a link to the compatible mounts for this product, perhaps having one Related Products link that covers all Collimators would free up a place to put a link that covers the SM1 series mounts.

Ø12.7 mm(Ø1/2インチ)アダプタ、外周および内孔にネジ切り無し

Collimator Mounted Within a Mirror Mount
Click to Enlarge
View Imperial Product List
型番数量Description
AD12BA1Ø12.7 mm(Ø1/2インチ)ネジ切り無しアダプタ、Ø12 mm円筒形部品用
F240FC-A1FC/PCファイバコリメータパッケージ -543nm -f=8.0mm -NA=0.50
KM051キネマティックマウント、Ø1/2インチ光学素子用、#8-32タップ穴(インチ規格)
P1-460AR-21SM Patch Cable, AR-Coated FC/PC to Uncoated FC/PC, 488 - 633 nm, 2 m
TR11Ø1/2インチポスト、#8-32ネジ、1/4”-20タップ穴付き、長さ1インチ(インチ規格)
UPH11Ø12 mm~Ø12.7 mmスイベル式ポストホルダ、バネ式六角固定つまみネジ付き、長さ1インチ (インチ規格)
View Metric Product List
型番数量Description
AD12BA1Ø12.7 mm(Ø1/2インチ)ネジ切り無しアダプタ、Ø12 mm円筒形部品用
F240FC-A1FC/PCファイバコリメータパッケージ -543nm -f=8.0mm -NA=0.50
KM05/M1キネマティックマウント、Ø12 mm~Ø12.7 mm光学素子用、M4タップ穴(ミリ規格)
P1-460AR-21SM Patch Cable, AR-Coated FC/PC to Uncoated FC/PC, 488 - 633 nm, 2 m
TR30/M1Ø12.7 mmポスト、M4ネジ、M6タップ穴付き、長さ30 mm (ミリ規格)
UPH30/M1Ø12 mm~Ø12.7 mmスイベル式ポストホルダ、バネ式六角固定つまみネジ付き、長さ30 mm (ミリ規格)
アダプタAD12BAを使用してコリメーターパッケージF240FC-AをØ12.7 mm(Ø1/2インチ)光学素子用ミラーマウントKM05(/M)内に固定
Collimator Mounted Within a Mirror Mount
Click for Details

スロットの反対側にある黒点の刻印により、どこでクランプすれば良いかがわかります。
  • 外径Ø12.7 mm(Ø1/2インチ)、ネジ切り無し
  • Ø12 mm~Ø12.7 mm(Ø1/2インチ)光学素子用マウント内に取り付け時、コンポーネントを囲うステンレススチール製スプリットブッシュ設計
  • 型番とクランプ位置を示した黒点がスロットの反対側に刻印
  • Ø11 mmまたはØ12 mmの固定式コリメータや半導体レーザーモジュールなどの円筒形部品用

こちらのコリメータ用アダプタは、Ø11 mmまたはØ12 mmの固定式コリメーターパッケージを、内孔にネジ切りのないØ12 mm~Ø12.7 mm(Ø1/2インチ)光学素子用マウントに取り付けることができます。各アダプタはスプリットブッシュ設計で、中央にはネジ切りのない内孔があり、外径はØ12.7 mm(Øは1/2インチ)で外ネジ切りはありません。アダプタは、コンポーネントの外側からはめた後、内孔にネジ切りのないマウント内に固定します。マウント内に固定されると、スプリットブッシュ設計によりコンポーネントをクランプして位置固定します。

アダプタの設計により、コリメータがアダプタの外径の中心に保持されるので、コリメートビームはマウントの中心にアライメントされます。スロット部分の反対側には黒点が刻印されており、マウント内のどこでクランプすれば良いかがわかります。

Item #LengthIntended for Use With:Compatible Component Diameter
AD11BA0.31" (7.9 mm)FC/PC, FC/APC, or SMA905 Fixed Collimators and Laser Diode Modules11 mm
AD12BA0.31" (7.9 mm)FC/PC, FC/APC, or SMA905 Fixed Collimators and TC12 and TC18 Triplet Collimators (FC/PC and FC/APC)12 mm
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
AD11BA Support Documentation
AD11BAØ12.7 mm(Ø1/2インチ)ネジ切り無しアダプタ、Ø11 mm円筒形部品用
¥2,796
Lead Time
AD12BA Support Documentation
AD12BAØ12.7 mm(Ø1/2インチ)ネジ切り無しアダプタ、Ø12 mm円筒形部品用
¥2,796
Today

SM05外ネジ付きアダプタ、内孔にネジ切り無し


Click to Enlarge

View Imperial Product List
型番数量Description
HMR425125.0 mm UVFS Hexagonal Light Mixing Rod, Aperture = 4.0 mm, Uncoated
AD48FA1SM05アダプタ、Ø4.7 mm円筒形部品用
SMR051Ø1/2インチレンズマウント、SM05内ネジ付き(突き当てなし)、#8-32タップ穴(インチ規格)
TR11Ø1/2インチポスト、#8-32ネジ、1/4”-20タップ穴付き、長さ1インチ(インチ規格)
View Metric Product List
型番数量Description
HMR425125.0 mm UVFS Hexagonal Light Mixing Rod, Aperture = 4.0 mm, Uncoated
AD48FA1SM05アダプタ、Ø4.7 mm円筒形部品用
SMR05/M1Ø12 mm~Ø12.7 mmレンズマウント、SM05内ネジ付き(突き当てなし)、M4タップ穴(ミリ規格)
TR30/M1Ø12.7 mmポスト、M4ネジ、M6タップ穴付き、長さ30 mm (ミリ規格)
六角型光ミキシングロッドHMR425をレンズマウントSMR05(/M)内のアダプタAD48FAに固定
  • SM05外ネジ
  • 内孔径(ネジ切り無し):3.5 mmまたは4.7 mm
  • ナイロンチップ付きの止めネジ(セットスクリュ)がコンポーネントを固定

アダプタSM05PTとAD48FAは当社のGRINレンズファイバーコリメータ六角型光ミキシングロッドをそれぞれSM05対応のマウント、レンズチューブ、ケージ部品内に取り付けるための製品です。両アダプタは、SM05レンズチューブに取り付けたとき、コンポーネントの中心が光軸にアライメントされるよう設計されています。 先端がナイロン製の止めネジが取付穴の2重穴構造によって形成される2つの接線にコンポーネントを固定します。また、コンポーネントを取り付ける側と反対の穴周りに当社のスパナレンチ用の穴が開いています(対応するスパナレンチは下表参照)。

こちらの六角型光ミキシングロッドをアダプタに取り付ける方法は2つあります。2個の止めネジをロッドの平面側に固定することで機械的安定性が向上します。なお、先端のナイロンチップがロッドの平面に接触するとTIRが阻害されますのでご留意ください。ナイロンチップ付きの止めネジをロッドのエッジ部分に接触させて取り付けた場合、光学面と止めネジの間の接触が制限されるため、光学性能は向上します。 ミキシングロッドをマウントの中央に取り付けることで、マウントの両側からはみ出るロッドの部分が5 mm未満に抑えられるので中央に取り付けることをお勧めいたします。

SM1ネジ対応のマウントもご用意しております。下記のSM1PTおよびAD48Fをご覧ください。

Item #LengthIntended for Use With:SetscrewsCompatible
Spanner Wrench
Compatible Component Size
DiameterLengtha
SM05PT0.50" (12.7 mm)GRIN Lens Fiber CollimatorsOne, 1/16" (1.5 mm) HexSPW908 or SPW8013.5 mm≥0.26" (6.6 mm)
AD48FA0.59" (15.0 mm)Hexagonal Light Mixing Rods or
Ø4.7 mm Components
Two, 5/64" (2.0 mm) HexSPW8014.7 mm≥0.35" (8.9 mm)
  • これは取り付けるコンポーネントにおける取付部の長さで、多くはコンポーネントの全長よりも短くなります。また、この長さは、アダプタのすべての止めネジを使用して取り付けるのに必要な長さになりますが、この長さに満たないコンポーネントについても、止めネジ1個で固定できれば使用可能です。
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
SM05PT Support Documentation
SM05PTCustomer Inspired! SM05アダプタ、Ø3.5 mm円筒形部品用
¥4,866
Today
AD48FA Support Documentation
AD48FASM05アダプタ、Ø4.7 mm円筒形部品用
¥3,998
7-10 Days

SM05外ネジ付きアダプタ、内孔にネジ切りあり


Click to Enlarge

View Product List
型番数量Description
F220SMA-7801780 nm, f = 11.07 mm, NA = 0.26 SMA905 Fiber Collimation Pkg.
MHP365L021Ø365 µmコア、NA0.22、高出力用SMAパッチケーブル、2 m
AD1109F1SM05アダプタ、M11 x 0.5またはM9 x 0.5ネジ部品用
C340TMD-B1f = 4.03 mm, NA = 0.64, Mounted Aspheric Lens, ARC: 600 - 1050 nm
アダプタAD1109Fを使用してパッチケーブルMHP365L02からの出力光をファイバーコリメータF220SMA-780とマウント付き非球面レンズC340TMD-Bにより集光するモジュールを構成
  • SM05外ネジ
  • M11 x 0.5およびM9 x 0.5内ネジ
  • 多くのコリメーターパッケージや非球面レンズセルに対応

アダプタAD1109Fは、SM05対応マウント、レンズチューブ、ケージシステム内にM11 x 0.5またはM9 x 0.5外ネジ付きの光学部品を取り付けられるよう設計されています。こちらのアダプタにSM1A66も取り付けると、SM05外ネジがSM1外ネジに変換され、AD1109FをSM1対応のマウント、レンズチューブ、ケージシステム内にご使用いただけるようになります。

Item #LengthInternal ThreadingIntended for Use With:
AD1109F0.56"
(14 mm)
M11 x 0.5FC/PC, FC/APC, or SMA905 Fixed Collimators
M9 x 0.5Mounted Aspheric Lenses
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
AD1109F Support Documentation
AD1109FSM05アダプタ、M11 x 0.5またはM9 x 0.5ネジ部品用
¥4,363
Today

RMS外ネジ付きアダプタ、内孔にネジ切りあり

app shot
Click to Enlarge
パッチケーブル MHP200L02付きのSMAファイバーコリメータF220SMA-780を取り付けたコリメータ用アダプタRMS11P
  • M11 x 0.5内ネジ
  • RMS外ネジ
  • 当社のF220、F230、F260コリメータに対応

RMS11Pは、M11 x 0.5ネジ付きコリメーターパッケージをRMS内ネジ付きコンポーネントに取り付けられるよう設計されています。アダプタは、外側がローレット加工となっているためスパナレンチ無しで固定することができます。

Item #LengthInternal ThreadingIntended for Use With:
RMS11P0.25" (6 mm)M11 x 0.5FC/PC, FC/APC, or SMA905 Fixed Collimators
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
RMS11P Support Documentation
RMS11PRMSネジ付きアダプタ、M11 x 0.5ネジ付き部品用
¥3,116
Today

Ø25.4 mm(1インチ)アダプタ、外周にネジ切り無し、内孔にネジ切り無し

app shot
Click to Enlarge
SMAファイバーコリメータF671SMA-405とパッチケーブルMHP200L02を固定するアダプタ AD11NT
  • 外径25.4 mm(1インチ)、ネジ切り無し
  • 2個の止めネジ(セットスクリュ)がコリメータをアダプタ内に固定
  • 固定式コリメータとコリメート用チューブ、および他の円筒形部品用

こちらのコリメータ用アダプタは、固定式のコリメーターパッケージをØ25 mm~Ø25.4 mm(Ø1インチ)光学素子用マウントに取り付けられるよう設計されています。アダプタの中央の穴は2重穴構造となっており、外径は25.4 mm(1インチ)でネジ切りはありません。先端がナイロン製の止めネジ2個が、2重穴によって形成される2つの接線にコリメーターパッケージを固定します。どちらの止めネジも1.5 mm六角ソケット付きです。六角レンチは付属していません。アダプタの設計により、コリメータがアダプタの外径の中心に保持されるので、コリメートされたビームはアダプタを保持するマウントの中心にアライメントされます。

Item #LengthIntended for Use With:Compatible Component Size
DiameterLengtha
AD10NT0.48" (12.2 mm)Ø10 mm Components10 mm≥0.41" (10.4 mm)
AD11NT0.48" (12.2 mm)FC/PC, FC/APC, or SMA905 Fixed Collimators
and Laser Diode Modules
11 mm
AD12NT0.48" (12.2 mm)FC/PC, FC/APC, or SMA905 Fixed Collimators,
TC12 and TC18 Triplet Collimators (FC/PC and FC/APC)
12 mm
AD127NT0.48" (12.2 mm)Ø1/2" (Ø12.7 mm) Components 1/2" (12.7 mm )
AD15NT0.48" (12.2 mm)F810 Doublet Collimators, LT Collimation Tubes,
TC18 Triplet Collimators (FC/PC and FC/APC)
15 mm
AD16NT0.48" (12.2 mm)Ø16 mm Components16 mm
  • これは取り付けるコンポーネントにおける取付部の長さで、コンポーネントの全長よりも短くなります。また、この長さは、アダプタのすべての止めネジを使用して取り付けるのに必要な長さになりますが、この長さに満たないコンポーネントについても、止めネジ1個で固定できれば使用可能です
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
AD10NT Support Documentation
AD10NTCustomer Inspired! Ø25.4 mmネジ無しアダプタ、Ø10 mm円筒形部品用
¥3,245
7-10 Days
AD11NT Support Documentation
AD11NTCustomer Inspired! Ø25.4 mmネジ無しアダプタ、Ø11 mm円筒形部品用
¥3,245
Today
AD12NT Support Documentation
AD12NTCustomer Inspired! Ø25,4 mmネジ無しアダプタ、Ø12 mm円筒形部品用
¥3,245
Today
AD127NT Support Documentation
AD127NTCustomer Inspired! Ø25.4 mmネジ無しアダプタ、Ø12.7 mm(1/2インチ)円筒形部品用
¥3,245
Today
AD15NT Support Documentation
AD15NTCustomer Inspired! Ø25.4 mmネジ無しアダプタ、Ø15 mm円筒形部品用
¥3,245
Today
AD16NT Support Documentation
AD16NTCustomer Inspired! Ø25.4 mmネジ無しアダプタ、Ø16 mm円筒形部品用
¥3,245
Today

SM1外ネジ付きアダプタ、内孔にネジ切り無し

app shot
Click to Enlarge
ファイバーコリメータF240SMA-A付きパッチケーブルMHP200L02をコリメーターアダプタAD12Fに固定
  • SM1外ネジ
  • 止めネジ(セットスクリュ)がコンポーネントをアダプタ内に固定
  • 固定コリメータ、コリメート半導体レーザ、コリメート用チューブ、六角型光ミキシングロッドほかの円筒形部品用

こちらのSM1ネジ付きコリメータ用アダプタは、Ø3.5 mmからØ16 mmのコリメータと円筒形部品を、SM1対応のマウント、レンズチューブ、ケージ部品内に取り付けるために設計されています。アダプタにはSM1外ネジが付いており、中心にはコンポーネント取付部として2重穴があります。 すべてのアダプタには、先端がナイロン製の止めネジが付属しており、その止めネジを使用してコリメーターパッケージを2重穴によって形成される2つの接線に固定し(右図参照)、コリメーターパッケージの光軸がアダプタを取り付けたSM1対応のマウントの中心と一致するように配置します。各製品に付属する止めネジのサイズと数量は下表でご覧いただけます。

AD8FおよびAD15F以外のアダプタには、コリメータ等を取り付ける側と反対の穴周りに当社のスパナレンチSPW909およびSPW801用の穴が開いています。

Item #LengthIntended for Use With:SetscrewsCompatible Component Size
DiameterLengtha
SM1PT0.50" (12.7 mm)GRIN Lens Fiber CollimatorsOne, 1/16" (1.5 mm) Hex3.5 mm≥0.26" (6.6 mm)
AD4F0.50" (12.7 mm)CFS2 or CFP2 Pigtailed Aspheric Fiber CollimatorsOne, 1/16" (1.5 mm) Hex4 mm≥0.26" (6.6 mm)
AD48F0.59" (15 mm)Hexagonal Light Mixing Rods or Ø4.7 mm ComponentsTwo, 5/64" (2.0 mm) Hex4.7 mm≥0.35" (8.9 mm)
AD57F0.59" (15 mm)CFS5 or CFP5 Pigtailed Aspheric Fiber CollimatorsTwo, 1/16" (1.5 mm) Hex5.72 mm≥0.35" (8.9 mm)
AD8F0.59" (15 mm)Laser Diode ModulesTwo, 1/16" (1.5 mm) Hex8 mm≥0.35" (8.9 mm)
AD9F0.59" (15 mm)CFS11 or CFS18 Pigtailed Aspheric Fiber CollimatorsTwo, 1/16" (1.5 mm) Hex9 mm≥0.35" (8.9 mm)
AD9.5F0.32" (8.1 mm)Ø9.5 mm ComponentsOne, 1/16" (1.5 mm) Hex9.5 mm≥0.18" (4.6 mm)
AD10F0.59" (15 mm)Ø10 mm ComponentsTwo, 1/16" (1.5 mm) Hex10 mm≥0.35" (8.9 mm)
AD11F0.59" (15 mm)FC/PC, FC/APC, or SMA905 Fixed Collimators
and Laser Diode Modules
Two, 1/16" (1.5 mm) Hex11 mm
AD12F0.59" (15 mm)FC/PC, FC/APC, or SMA905 Fixed Collimators
TC12 and TC18 Triplet Collimators (FC/PC or FC/APC)
Two, 1/16" (1.5 mm) Hex12 mm
AD127F0.59" (15 mm)Ø1/2" (Ø12.7 mm) ComponentsTwo, 1/16" (1.5 mm) Hex1/2" (12.7 mm)
AD15F20.32" (8.1 mm)CFC Adjustable Aspheric Collimators,
F810 Doublet Collimators
, LT Collimation Tubes,
TC18 Triplet Collimators (FC/PC or FC/APC),
One, 5/64" (2.0 mm) Hex15 mm≥0.18" (4.6 mm)
AD15F0.59" (15 mm)F810 Doublet Collimators, LT Collimation Tubes,
TC18 Triplet Collimators (FC/PC or FC/APC)
Two, 1/16" (1.5 mm) Hex15 mm≥0.35" (8.9 mm)
AD16F0.59" (15 mm)Ø16 mm ComponentsTwo, 1/16" (1.5 mm) Hex16 mm
  • これは取り付けるコンポーネントにおける取付部の長さで、コンポーネントの全長よりも短くなります。また、この長さは、アダプタのすべての止めネジを使用して取り付けるのに必要な長さになりますが、この長さに満たないコンポーネントについても、止めネジ1個で固定できれば使用可能です。
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
SM1PT Support Documentation
SM1PTSM1アダプタ、Ø3.5 mmで取付部長さ6.6 mm以上の円筒形部品用
¥4,796
Today
AD4F Support Documentation
AD4FSM1アダプタ、Ø4 mmで取付部長さ6.6 mm以上の円筒形部品用
¥4,806
7-10 Days
AD48F Support Documentation
AD48FSM1アダプタ、Ø4.7 mmで長さ8.9 mm以上の円筒形部品用
¥3,998
7-10 Days
AD57F Support Documentation
AD57FSM1アダプタ、Ø5.72 mmで取付部長さ8.9 mm以上の円筒形部品用
¥3,675
7-10 Days
AD8F Support Documentation
AD8FSM1アダプタ、Ø8 mmで取付部長さ8.9 mm以上の円筒形部品用
¥4,073
Today
AD9F Support Documentation
AD9FSM1アダプタ、Ø9 mmで取付部長さ8.9 mm以上の円筒形部品用
¥3,817
Today
AD9.5F Support Documentation
AD9.5FSM1アダプタ、Ø9.5 mmで取付部長さ4.6 mm以上の円筒形部品用
¥3,930
Today
AD10F Support Documentation
AD10FCustomer Inspired! SM1アダプタ、Ø10 mmで取付部長さ8.9 mm以上の円筒形部品用
¥4,109
Today
AD11F Support Documentation
AD11FSM1アダプタ、Ø11 mmで取付部長さ8.9 mm以上の円筒形部品用
¥4,109
Today
AD12F Support Documentation
AD12FSM1アダプタ、Ø12 mmで取付部長さ8.9 mm以上の円筒形部品用
¥4,254
Today
AD127F Support Documentation
AD127FCustomer Inspired! SM1アダプタ、Ø12.7 mm(Ø1/2インチ)で取付部長さ8.9 mm以上の円筒形部品用
¥4,254
Today
AD15F2 Support Documentation
AD15F2SM1アダプタ、Ø15 mmで取付部長さ4.6 mm以上の円筒形部品用
¥4,164
7-10 Days
AD15F Support Documentation
AD15FSM1アダプタ、Ø15 mmで取付部長さ8.9 mm以上の円筒形部品用
¥4,398
Today
AD16F Support Documentation
AD16FCustomer Inspired! SM1アダプタ、Ø16 mmで取付部長さ8.9 mm以上の円筒形部品用
¥4,434
Today
