Products Home1タブCマウント型半導体レーザー用パッシブサーマルマウント
- Passive Heat Sink and Mount for One-Tab C-Mount Diode Lasers
- Provides up to 2 W of Heat Dissipation
- Integrated Thermistor for Accurate Temperature Tracking
- 8-32 (M4) Taps for Post Mounting
LDCM1

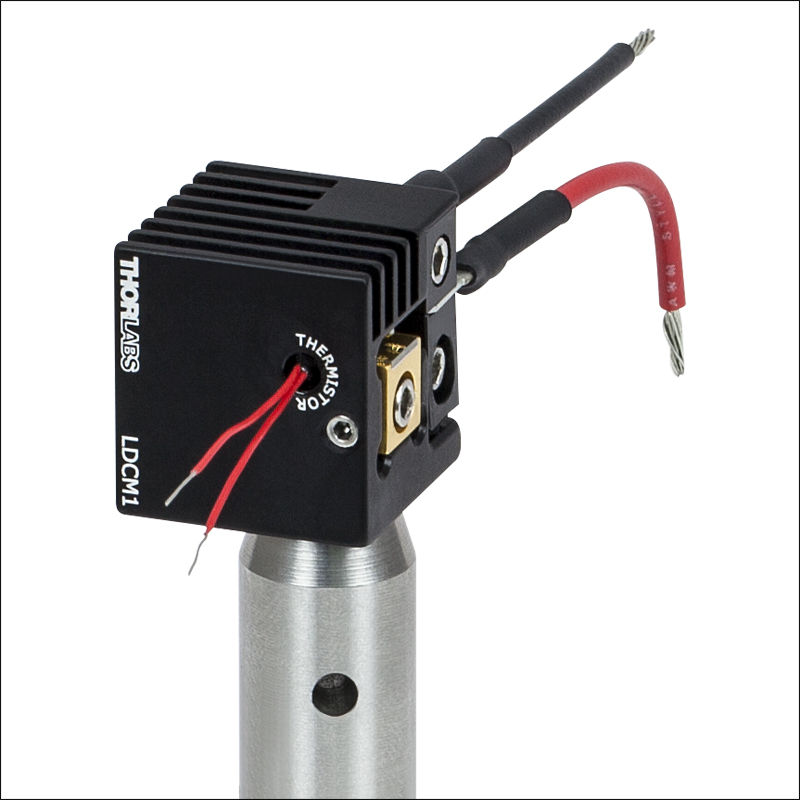

LDCM1 with Mounted One-Tab C-Mount Laser (Not Included)
Please Wait
特長
- Cマウント型半導体レーザに取付け可能
- 2 Wまで放熱可能
- ポスト取付け可能な設計
パッシブ型のサーマルマウントLDCM1/Mは、パッシブヒートシンク付きで、1タブCマウント型半導体レーザの設置・取外しが素早く実施できるマウントとなっております。2 mmの六角キャップスクリュにより、レーザはアルミニウム製取付面に固定されます。この時、レーザとヒートシンクは確実に熱的接触し、レーザカソード(黒色)と取付面は電気接続されます。レーザタブは、マウントの対のフィンガークランプにより保持され、アノード(赤色)とマウントは電気接続されます。なおLDCM1/Mは、タブがアノード(+)の1タブ構成のレーザに対応します。下の図をご覧ください。
小型(19 mm x 19 mm x 20 mm、L × W × H)でヒレ付きのアルミニウム製ブロック状の装置により、放熱グリースまたはテープなしでも最大2 Wのパッシブ放熱が可能です。周囲温度が20 °Cの時、このパッシブ制御機能がレーザを50 °C未満に保ちます。サーミスタTH10K(上記仕様をご覧ください)は、正確な温度モニタができるようレーザの近くに取付けられています(右の写真をご覧ください)。マウントの底のM4ネジ穴によってポストへの取付けが可能です。
パッシブ型のヒートシンクには可動部品(ファンなど)が付いていないので振動を伝達しません。レーザ照射の高さは、ポスト取付け面から12.7 mm上となっています。このマウントは低出力の半導体レーザ向けに設計されており、1タブ付きCマウント型半導体レーザに完全対応します。 また、Cマウント型レーザには放熱グリースの使用をお控えください。放熱グリースは「クリープ」しやすく、最終的にレーザ端面を汚染します。熱的接触に必要な部品はこれ以上必要ではありませんが、熱的接触の向上のために材料をご購入される場合には、グリースの使用は避け、またマウントの熱的接触部分が故障していないかご確認ください。

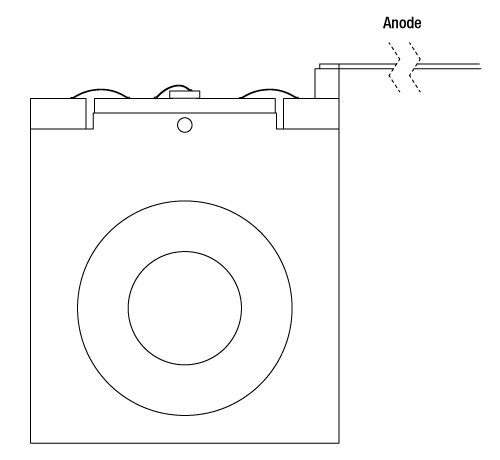

対応するCマウントレーザの構成
Click to Enlarge

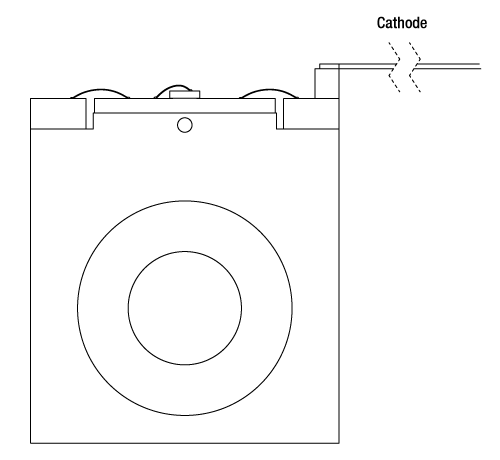

対応しないCマウントレーザの構成
Click to Enlarge
| Integrated TH10K Thermistor Specsa | |
|---|---|
| Temp. Accuracy | ±1 °C |
| Dissipation Constant | 1.4 mW/°C |
| Time Constant | 15 s |
| Operating Range | -50 to 150 °C |
| Temp. Coefficient | -4.40 %/°C |
| Posted Comments: | |
info
(posted 2018-12-15 10:43:07.557) Pay attention to the polarity of the pins !
The enclosure with these pins is compatible only with the laser diodes offered by Thorlabs.
Most of the laser diodes in C-mount case available on the market have ANODE (+) connected to the case, and CATHODE (-) on the tab !
This should be marked in the documentation and available wires (colors) for both versions. mmcclure
(posted 2019-04-01 11:13:37.0) Hello, thank you for contacting us! We will update the webpage presentation to include this important information. mikkel.brydegaard
(posted 2018-07-20 11:01:12.167) Passive Thermal Mount for One-Tab C-Mount Diode Lasers
It should rather be a cage plate plate for 30 mm cage system this mount can only be used on a optical table... YLohia
(posted 2018-07-20 02:31:47.0) Hello, thank you for your valuable feedback. I have posted this idea on our internal engineering forum for further consideration. This will require a new design since the dimensions of this cube (~19mm sides) are too small to incorporate a 30mm system. jstafford
(posted 2016-11-29 19:28:42.187) The dissipation constant for the LDCM1 appears to be a thermal conductance, but it is very low and does not match the description that indicates that there is essentially a 30C rise (up to50C) when operating at 20C. I am assuming that this at 2W which makes the thermal conductivity something like 66 mW/C
What am I missing tfrisch
(posted 2016-12-06 10:37:13.0) Hello, thank you for contacting Thorlabs. The Dissipation Constant is specific to the TH10K thermistor. The heat from the laser will be primarily dissipated through the fins of the mount, rather than through that thermistor. We do not specify a Dissipation Constant for the mount as a whole, but it provides up to 2W of heat dissipation as you noted. kylejarnold
(posted 2013-10-23 17:01:53.433) Regarding LDCM1 for C-mount diode lasers,
a useful feature would be tapped holes for 16mm cage system rods, particularly for positioning a SCP05 (xy stage) with collimating aspheric in the front of the diode laser mount.
-Kyle Arnold cdaly
(posted 2013-10-24 15:17:00.0) Response from Chris at Thorlabs: Thank you for your feedback. The mount is rather small and there would not be enough room to fit cage rod holes on the front face. We plan to come out with a TEC cooled mount in the future which will surely have cage compatibility, but the LDCM1 can still be mounted in the 30mm cage for the time being using the post adapter CPTR20(/M). The lens could be mounted 30mm equivalent XY translator, CXY1. |
