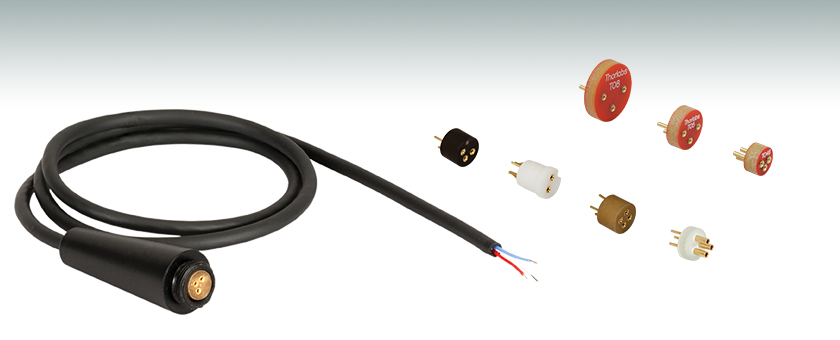

半導体レーザーおよびフォトダイオード用アクセサリー


  • Sockets for Photodiodes and Laser Diodes
  • Solder-Tail and Pass-Through Designs for Photodiodes
  • ESD-Protected, Strain-Relieved Assemblies Provide Safe
    and Convenient Access to Laser Diodes

SR9A

S8060

8060-2

S8060-4

S7060R

STO8S

STO5P

STO46P

Related Items


Please Wait

当社ではフォトダイオードならびに半導体レーザをシステムに簡単に組み込むための様々なアクセサリをご用意しております。 当社のフォトダイオード用ソケットはシステムに対して恒久的なはんだ付けができますが、ソルダーテール型(差し込み接続)設計と貫通設計の両方をご用意しております。 貫通ピン型ソケットは、リード線を直接レセプタクル内に通すのでリード線を短く切る必要がなく、よって(切断の際に)デバイスに損傷を与えるリスクも低くなります。フォトダイオード用ソケットは、このページでご紹介している当社のフォトダイオードパッケージTO-5、TO-8、TO-18、TO-39、TO-46に対応します。半導体レーザ用ソケットもご用意しております。こちらは製品組み込み用途(OEM用途)に適しています。これらのソケットは、当社のØ5.6 mm~Ø9 mmの半導体レーザーパッケージにお使いいただけます。こちらのページの半導体レーザ用ソケットと、直径が6.1 mmおよび9.1 mmのフォトダイオードソケットは、5個入りのセットでもご提供しています。当社が豊富に取り揃えているストレインリリーフアセンブリを用いると、Ø5.6 mm~Ø9 mmの半導体レーザを当社の半導体レーザドライバに接続するのに便利です。


Posted Comments:
No Comments Posted

フォトダイオード用ソケット

  • フォトダイオードパッケージTO-5、TO-8、TO-18、TO-39、TO-46に対応するソケット
  • ソルダーテール型(差し込み接続)、または貫通型レセプタクルの設計
  • FR4-PCBベース(厚さ3.18 mm)
  • 直径6.1 mmおよび9.1 mmのフォトダイオードソケットは、5個入りのセットでもご提供しています。

当社では、TO-Can型パッケージの様々なフォトダイオードに対応するソケットをご用意しております。STO46S、STO5S、STO8Sは、ソルダーテール型(差し込み接続)設計になっており、システムに恒久的にはんだ付けできます。STO46P、STO5P、STO8Pには、デバイスのピンが貫通するレセプタクル構造になっており、長いリード線付きの半導体デバイス向けに設計されました。貫通穴にはリード線を直接通すことができるので、リード線の切断により与える半導体デバイスへの損傷の恐れがなくなります。

ソルダーテールタイプも貫通タイプのどちらも、熱によりフォトダイオードを損傷しないよう、フォトダイオードを取り付ける前にはんだ付けすることをお勧めします。

フォトダイオード用ソケットは、当社のマウント無しフォトダイオードピグテール付きフォトダイオード校正済みフォトダイオードに対応します。1 GHzの帯域幅で使用することはお勧めしません。

Solder Tail SocketsPass-Through Sockets
Item #STO46SSTO5SSTO8SSTO46PSTO5PSTO8P
(Click to Enlarge)
STO46SSTO5SSTO8SSTO46PSTO5PSTO8P
MaterialBeryllium CopperBeryllium Copper
Compatible Lead DiametersØ0.015" - Ø0.020" (0.38 mm - 0.51 mm)Ø0.015" - Ø0.020" (0.38 mm - 0.51 mm)
Current Rating3 A3 A
Resistance10 mΩ (Max)10 mΩ (Max)
Outer Diameter6.1 mm (0.24")9.1 mm (0.36")14.0 mm (0.55")6.1 mm (0.24")9.1 mm (0.36")14.0 mm (0.55")
Substrate Thickness3.18 mm (0.125")3.18 mm (0.125")
Operating Temperature-55 to 125 °C-55 to 125 °C
Drawing
(Click for Details)
STO46SSTO5SSTO8SSTO46PSTO5PSTO8P
Compatible Photodiode PackagesTO-46 and TO-18TO-5 and TO-39TO-8TO-46 and TO-18TO-5 and TO-39TO-8
Multipack Availability5 Pack (-P5)5 Pack (-P5)-5 Pack (-P5)5 Pack (-P5)-
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
STO46S Support Documentation
STO46STO-46&TO-18フォトダイオード用ソケット、ソルダーテール型
¥563
Today
STO46S-P5 Support Documentation
STO46S-P5TO-46&TO-18フォトダイオード用ソケット、ソルダーテール型、5個入り
¥2,714
Today
STO5S Support Documentation
STO5STO-5&TO-39フォトダイオード用ソケット、ソルダーテール型
¥533
Today
STO5S-P5 Support Documentation
STO5S-P5TO-5&TO-39フォトダイオード用ソケット、ソルダーテール型、5個入り
¥2,586
7-10 Days
STO8S Support Documentation
STO8STO-8フォトダイオード用ソケット、ソルダーテール型
¥546
7-10 Days
STO46P Support Documentation
STO46PTO-46&TO-18フォトダイオード用ソケット、貫通型
¥520
Today
STO46P-P5 Support Documentation
STO46P-P5TO-46&TO-18フォトダイオード用ソケット、貫通型、5個入り
¥2,521
7-10 Days
STO5P Support Documentation
STO5PTO-5&TO-39フォトダイオード用ソケット、貫通型
¥517
Today
STO5P-P5 Support Documentation
STO5P-P5TO-5&TO-39フォトダイオード用ソケット、貫通型、5個入り
¥2,508
Today
STO8P Support Documentation
STO8PTO-8フォトダイオード用ソケット、貫通型
¥529
7-10 Days

半導体レーザ用ソケット

  • Ø3.8 mm、Ø5.6 mm、Ø9 mmまたはTO-5 Can型半導体レーザに対応
  • ベリリウム銅(BeCu)金メッキ仕上げの3ピンまたは4ピンタイプ
  • 5個セットもご用意

当社にはØ3.8 mm、Ø5.6 mm、Ø9 mmならびにTO-5 Can型の幅広い半導体レーザーパッケージに 対応するソケットを各種取り揃えております。ソケットはBeCu金メッキ仕上げでRoHSに準拠しています。 ソケットS8060ならびにS8060-4にはパッケージ上部に極性を示すドットが付いています(詳しくは下の図面をご覧ください)。色は製造ロットにより異なり、白、オフホワイト、黒、または薄茶になります。



Item #S038SS7060RST05SS8060S8060-4
(Click to Enlarge)
S6070RS6070RS8060S8060-4
MaterialBeryllium Copper (BeCu)
InsulatorFR-4PTFE
Compatible Lead Diameters0.008" - 0.014"
(0.20 mm - 0.36 mm)
0.016" - 0.020"
(0.41 - 0.51 mm)
Ø0.015" - Ø0.020"
(0.38 mm - 0.51 mm)
0.016" - 0.020"
(0.41 - 0.51 mm)
Compatible Lead Lengths≤0.09" (2.27 mm)≤0.15" (3.8 mm)
Outer Diameter0.153" (3.9 mm)0.20" (5.1 mm)9.1 mm (0.36")0.25" (6.4 mm)0.25" (6.4 mm)
Substrate Thickness0.093" (2.4 mm)0.062" (1.6 mm)3.18 mm (0.125")0.19" (4.8 mm)0.19" (4.8 mm)
Drawing
(Click for Details)
S038SS7060RS8060S8060-4
Compatibility
Laser DiodesØ3.8 mmYesxxxx
Ø5.6 mmxYesxoo
Ø9.0 mmxxxYesYes
TO Can PackagesTO-5xxxx
TO-18xxxoo
TO-46xxxoo

Yes完全対応
o 互換性あり
x 使用不可

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
S038S Support Documentation
S038S半導体レーザ用ソケット、Ø3.8 mmレーザ用、3ピン
¥560
Today
S038S-P5 Support Documentation
S038S-P5半導体レーザ用ソケット、Ø3.8 mmレーザ用、3ピン、5個入り
¥2,714
7-10 Days
S7060R Support Documentation
S7060R半導体レーザ用ソケット、Ø5.6 mmレーザ用、3ピン
¥793
Volume Pricing
Today
S7060R-P5 Support Documentation
S7060R-P5半導体レーザ用ソケット、Ø5.6 mmレーザ用、3ピン、5個入り
¥3,845
7-10 Days
STO5S Support Documentation
STO5STO-5&TO-39フォトダイオード用ソケット、ソルダーテール型
¥533
Today
STO5S-P5 Support Documentation
STO5S-P5TO-5&TO-39フォトダイオード用ソケット、ソルダーテール型、5個入り
¥2,586
7-10 Days
S8060 Support Documentation
S8060半導体レーザ用ソケット、Ø9 mmレーザ用、3ピン
¥989
Volume Pricing
Today
S8060-P5 Support Documentation
S8060-P5半導体レーザ用ソケット、Ø9 mmレーザ用、3ピン、5個入り
¥4,796
Today
S8060-4 Support Documentation
S8060-4半導体レーザ用ソケット、Ø9 mmレーザ用、4ピン
¥1,313
Today
S8060-4-P5 Support Documentation
S8060-4-P5半導体レーザ用ソケット、Ø9 mmレーザ用、4ピン、5個入り
¥6,365
7-10 Days

静電気放電(ESD)防止&ストレインリリーフケーブル

Item #
Prefixa
Supported
Pin Style
Component
Socket
Max LD
Forward
Voltage
SR9AA and ES80603.3 V
SR9BB and HS8060
SR9CC and HS8060
SR9DDS8060-4
SR9FF and GS8060-4
SR9HAA and ES80607.5 V
SR9HBB and HS8060
SR9HFF and GS8060-4
  • 後ろに-DB9が記載されている型番はコネクタDB9付きとなっております。 それ以外のケーブルについてはワイヤ素線で終端処理されています。
Diode Compatibility with Strain Relief Cables
Laser DiodesØ3.8 mmx
Ø5.6 mmo
Ø9.0 mmYes
TO Can PackagesTO-5x
TO-18o
TO-46o

Yes完全対応
o   互換性あり
x   使用不可

これらのストレインリリーフ&ESD防止ケーブルは、Ø5.6 mmまたはØ9 mm半導体レーザを当社の半導体レーザ用コントローラに接続するのに便利な製品となっております。 各モデルには、小さなプリント基板(PCB)を取付けたレーザーソケットが付いています。 PCBは半導体レーザに発生しうる逆電圧を阻止するショットキーダイオードとともに、半導体レーザに対する過度の電圧やESDを短絡させるツェナーダイオードを内蔵しています。

各モデルは1つ以上の標準的な半導体レーザのピンスタイルに対応します(下記の略図をご覧ください)。また当社の半導体レーザーコリメート用チューブおよび集光用チューブØ12 mm~Ø12.7 mm(Ø1/2インチ)ポスト取付け可能マウント半導体レーザ用ケージプレートマウントに取付け可能です。 SR9モデルは順方向電圧3.3 V用、SR9Hモデルは順方向電圧が最大7.5 Vの半導体レーザ用に設計されています。DB9コネクタ付き、もしくはコネクタなしでご用意しています。 -DB9が記載されたモデルのピンは当社の半導体レーザ用コントローラに対応しています(互換性はストレインリリーフケーブルとピン配列の図を確認してください)。

注)これらのケーブルは温度調節機能を備えておりません。半導体レーザの温度調節につきましては、半導体レーザーチュートリアルをご参照ください。

Supported Laser Diode Pin Codes
サポートするピンコード

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
SR9A Support Documentation
SR9AESD防止&ストレインリリーフケーブル、ピンコードA&E、3.3 V
¥7,210
Today
SR9A-DB9 Support Documentation
SR9A-DB9ESD防止&ストレインリリーフケーブル、ピンコードA&E、3.3 V、DB9コネクタ付き
¥7,679
Today
SR9B Support Documentation
SR9BESD防止&ストレインリリーフケーブル、ピンコードB&H、3.3 V
¥7,210
7-10 Days
SR9B-DB9 Support Documentation
SR9B-DB9ESD防止&ストレインリリーフケーブル、ピンコードB&H、3.3 V、DB9コネクタ付き
¥7,679
Today
SR9C Support Documentation
SR9CESD防止&ストレインリリーフケーブル、ピンコードC&H、3.3 V
¥7,210
Today
SR9C-DB9 Support Documentation
SR9C-DB9ESD防止&ストレインリリーフケーブル、ピンコードC&H、3.3 V、DB9コネクタ付き
¥7,679
Today
SR9D Support Documentation
SR9DESD防止&ストレインリリーフケーブル、ピンコードD、3.3 V
¥7,210
7-10 Days
SR9D-DB9 Support Documentation
SR9D-DB9ESD防止&ストレインリリーフケーブル、ピンコードD、3.3 V、DB9コネクタ付き
¥7,679
Today
SR9F Support Documentation
SR9FESD防止&ストレインリリーフケーブル、ピンコードF&G、3.3 V
¥7,210
Today
SR9F-DB9 Support Documentation
SR9F-DB9ESD防止&ストレインリリーフケーブル、ピンコードF&G、3.3 V、DB9コネクタ付き
¥7,679
Today
SR9HA Support Documentation
SR9HACustomer Inspired! ESD防止&ストレインリリーフケーブル、ピンコードA&E、7.5 V
¥7,210
Today
SR9HA-DB9 Support Documentation
SR9HA-DB9Customer Inspired! ESD防止&ストレインリリーフケーブル、ピンコードA&E、7.5 V、DB9コネクタ付き
¥7,679
Today
SR9HB Support Documentation
SR9HBCustomer Inspired! ESD防止&ストレインリリーフケーブル、ピンコードB&H、7.5 V
¥7,210
7-10 Days
SR9HB-DB9 Support Documentation
SR9HB-DB9Customer Inspired! ESD防止&ストレインリリーフケーブル、ピンコードB&H、7.5 V、DB9コネクタ付き
¥7,679
Today
SR9HF Support Documentation
SR9HFESD防止&ストレインリリーフケーブル、ピンコードF&G、7.5 V
¥7,210
Today
SR9HF-DB9 Support Documentation
SR9HF-DB9ESD防止&ストレインリリーフケーブル、ピンコードF&G、7.5 V、DB9コネクタ付き
¥7,679
Today
