Products Homeチューナブルレンズ、16 mmまたは30 mmケージプレート取付け済み
- TLens®* Tunable Lens Has Variable Focus from 10 or 20 cm to Infinity
- Compatible with Thorlabs’ Piezo Controllers
- Mounted in 16 or 30 mm Cage Plates
VL19C
Tunable Lens with 20 cm Minimum Focal Length, Mounted in 30 mm Cage Plate with SM1 Threading and 8-32 Taps
VL19S
Tunable Lens with 20 cm Minimum Focal Length, Mounted in 16 mm Cage Plate with SM05 Threading and 4-40 Taps
VL15S
Tunable Lens with 10 cm Minimum Focal Length, Mounted in 16 mm Cage Plate with SM05 Threading and 4-40 Taps
VL15C
Tunable Lens with 10 cm Minimum Focal Length, Mounted in 30 mm Cage Plate with SM1 Threading and 8-32 Taps
*TLens® is a registered trademark of poLight ASA.
Please Wait
特長
- 焦点距離: 10 cm (VL15シリーズ)または20 cm (VL19シリーズ)～無限遠
- 2種類のケージプレートに取付け済み
- 16 mmケージプレート: SM05ネジとØ6 mmミニシリーズポスト取付け用のM3 x 0.5タップ穴付き
- 30 mmケージプレート: SM1ネジとØ12 mmおよびØ12.7 mmポスト取付け用のM4 x 0.7タップ穴付き
- 応答時間: ＜ 1 ms (最終漸近値の63.2%に到達するまでの時間)
- 有効径: Ø1.55 mm (VL15シリーズ)またはØ1.90 mm (VL19シリーズ)
- 非常に低い消費電力: ＜ 1 mW
- 使用可能なピエゾコントローラ: 当社の0～50 Vの電圧範囲をカバーするコントローラ
- 平均透過率: 95% (典型値、波長範囲400～650 nm)
- 透過波面誤差: ＜ 50 nm
こちらのケージプレートに取り付けられたチューナブルレンズは、400～650 nmにおいて平均透過率95%(典型値)を有し、また焦点距離を10 cmまたは20 cm～無限遠の範囲で調整できます。そのため共焦点顕微鏡や光コヒーレンストモグラフィなどの、カスタム仕様の実験用光学セットアップにご利用いただくのに適しています。これらのチューナブルレンズはTLens®*技術を採用したMEMSベースの製品で、人間の目の機能を再現するように設計されています。応答時間＜1 msの高速フォーカスを実現するとともに、視野を一定に保ち、磁気干渉も発生させず、消費電力＜1 mWも実現しています。ピエゾアクチュエータを制御してレンズの焦点距離を設定するには、レンズの筐体上部のオス型SMCコネクタと当社のピエゾコントローラを、SMCケーブル(別売り)で接続する必要があります。チューナブルレンズの制御には、K-Cubeピエゾコントローラ&ひずみゲージリーダーKPC101や1チャンネル開ループピエゾコントローラMDT694Bなど、50 V以上の電圧出力が可能な当社のピエゾコントローラであればご使用いただけます。ただし、絶対最大定格を超えないようにご注意ください(「仕様」タブ参照)。
チューナブルレンズ VL15S/MおよびVL19S/Mの3つの側面には、それぞれ当社のØ6 mm ミニシリーズポスト取付け用のM3 x 0.5タップ穴があります。また正面にはSRシリーズケージロッド取付け用のØ4.0 mm貫通穴が4つあり、各ロッドは#4-40ロックネジを1.3 mm六角レンチで締めれば固定できます。 さらに、16 mmケージキューブに取り付けるための、#3-48キャップスクリュ用の貫通穴も4つあります。チューナブルレンズ VL15C/MとVL19C/Mの3つの側面には、それぞれ当社のØ12 mmおよびØ12.7 mmポスト取付け用のM4 x 0.7タップ穴があります。また正面にはERシリーズケージロッド取付け用の6.0 mm貫通穴が4つあり、各ロッドはM4 x 0.7ロックネジを2 mm六角レンチで締めれば固定できます。 すべてのチューナブルレンズの片面にはM8 x 0.50の内ネジが付いており、当社の成型ガラス非球面レンズのような非球面レンズを取り付けることができます。これは、チューナブルレンズを顕微鏡やファイバ結合用に使用する際に、イメージング能力を向上させるとともに球面収差を補正するうえで有用です。
*TLens®はpoLight社の登録商標です。
Click to Enlarge
Click to Enlarge

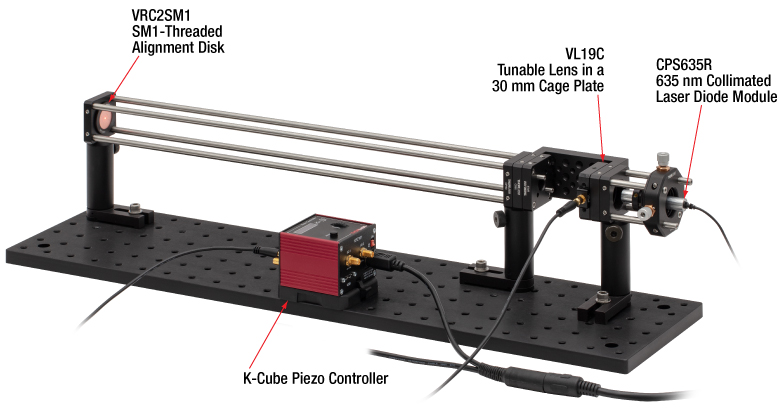

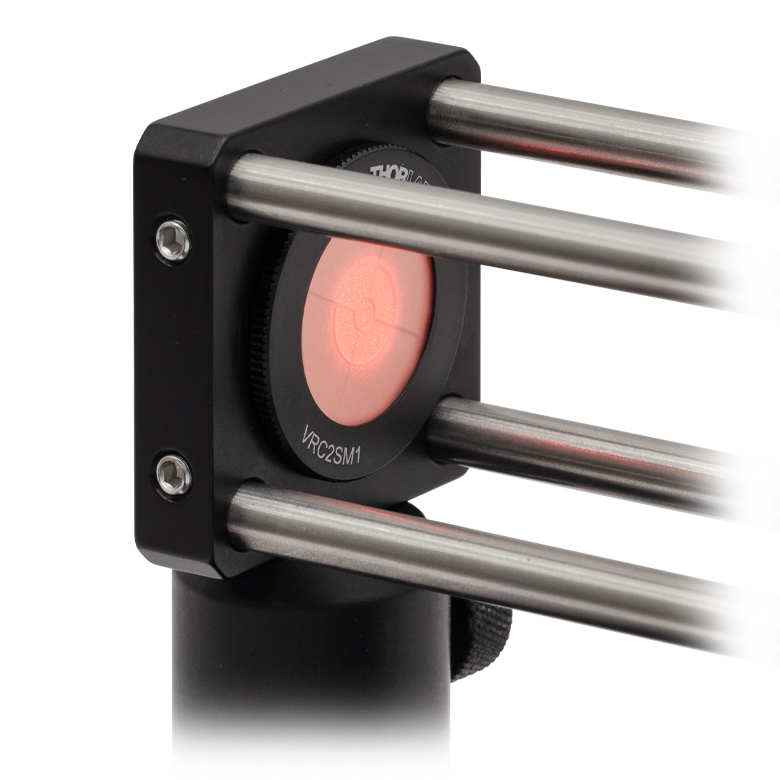

Figure 1.3 写真は、アクチュエータに50 Vの電圧を加えた場合のターゲット上のビームスポットを示しており、このときのビームはコリメートされています。
| Item # | VL15S(/M) | VL15C(/M) | VL19S(/M) | VL19C(/M) |
|---|---|---|---|---|
| Typical Mechanical Specifications | ||||
| Cage Size | 16 mm | 30 mm | 16 mm | 30 mm |
| Inner Bore | SM05 Threaded | SM1 Threaded | SM05 Threaded | SM1 Threaded |
| TLens® Dimensions (L x W x T) | 4.900 mm x 4.400 mm x 0.545 mm | |||
| Assembly Dimensions (L x W x T) | 40.3 mm x 25.4 mm x 10.2 mm | 54.3 mm x 40.6 mm x 10.2 mm | 40.3 mm x 25.4 mm x 10.2 mm | 54.3 mm x 40.6 mm x 10.2 mm |
| Flatness | < 0.030 mm | |||
| TLens® Weight | 15 mg | |||
| Assembly Weight | 14 g | 30 g | 14 g | 30 g |
| Input Connector Type | SMC Male | |||

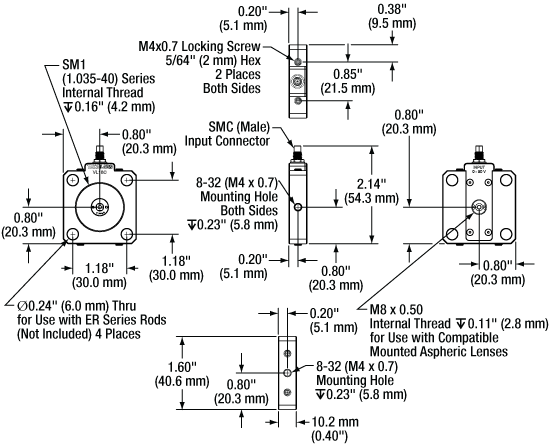

| Drawingsa |  |  |  |  |
| Typical Optical Specifications | ||||
| Focal Range | Infinity to 10 cm | Infinity to 20 cm | ||
| Clear Aperture - Sensor Sideb | Ø1.55 mm | Ø1.90 mm | ||
| Clear Aperture - Object Sideb | Ø2.00 mm | Ø2.25 mm | ||
| Transmitted Wavefront Error (RMS)c | 30 nm | |||
| Average Transmittance (Between 400 and 650 nm) | 95% | |||
| Typical Actuator Specifications | ||||
| Minimum Optical Power | -4 m-1 | |||
| Maximum Optical Power | 14 m-1 | 9 m-1 | ||
| Hysteresisc | 1 m-1 | |||
| Maximum Response Timed | 1 ms | |||
| Equivalent Capacitance @ 0 V | 40 nF | 25 nF | ||
| Operating Conditions | ||||
| Operating Voltage (Between Top and Bottom Electrode) | 0 V - 50 V | |||
| Duty Cycle Over Lifetime-Operating Voltage Cycle | 10% | |||
| Minimum Operating Voltage Cycles | 106 | |||
| Operating Temperature | -20 °C - 85 °C | |||
| Relative Humidity | < 85% | |||
| Absolute Maximum Ratings | ||||
| Storage Temperature | -40 °C - 85 °C | |||
| Applied Voltage (Between Top and Bottom Electrode) | -15 V - 60 V | |||
| Applied Current | < 1 mA | |||
Click to Enlarge
生データはこちらからダウンロードいただけます。

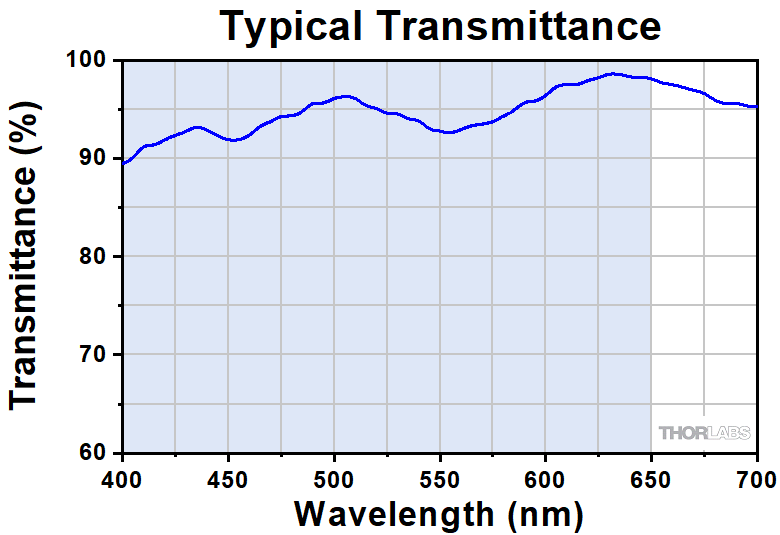

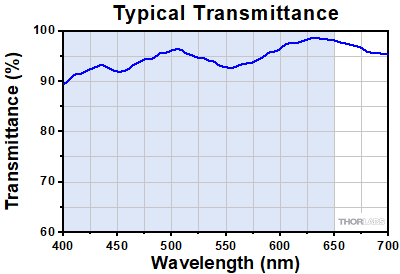

上のグラフはVL15およびVL19 シリーズチューナブルレンズの典型的な透過率を示しています。青い網掛け領域は、最良の性能が得られる仕様波長範囲400～650 nm を示しています。
Click to Enlarge
生データはこちらからダウンロードいただけます。

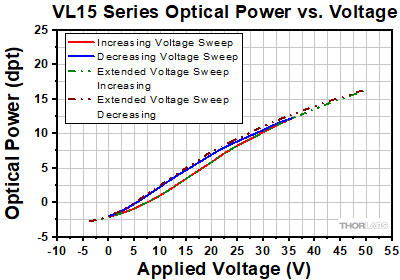

上のグラフでは、室温におけるVL15シリーズチューナブルレンズの屈折力(Optical Power)と電圧の関係を例示しています。実線は、無限遠と最短焦点距離の間を走査したときの測定値です。電圧を上げた場合と下げた場合の屈折力の応答性を見ることができます。点線は、電圧範囲を拡大したときの屈折力と電圧の関係を示しています。
Click to Enlarge
生データはこちらからダウンロードいただけます。
上のグラフでは、室温におけるVL19シリーズチューナブルレンズの屈折力(Optical Power)と電圧の関係を例示しています。実線は、無限遠と最短焦点距離の間を走査したときの測定値です。電圧を上げた場合と下げた場合の屈折力の応答性を見ることができます。点線は、電圧範囲を拡大したときの屈折力と電圧の関係を示しています。
Click to Enlarge
生データはこちらからダウンロードいただけます。

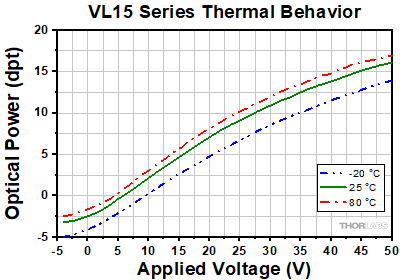

上のグラフは、マウントされていないVL15シリーズチューナブルレンズの典型的な温度依存性を示しています(室温(25 °C)、-20 °C、80 °Cにおける特性を例示)。レンズの特性の温度依存性に影響を与える可能性のある応力は、当社のケージプレートマウントでは無視できます。
Click to Enlarge
生データはこちらからダウンロードいただけます。

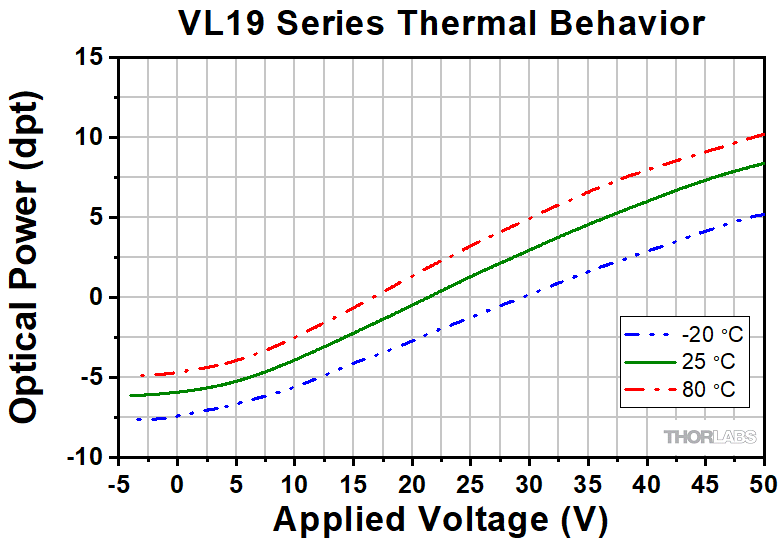

上のグラフは、マウントされていないVL19シリーズチューナブルレンズの典型的な温度依存性を示しています(室温(25 °C)、-20 °C、80 °Cにおける特性を例示)。レンズの特性の温度依存性に影響を与える可能性のある応力は、当社のケージプレートマウントでは無視できます。
| Posted Comments: | |
Zeyang Li
(posted 2024-04-01 23:53:50.73) Do you have products with higher transmission at 780nm? The current one only transmits about 80% at 780nm. jdelia
(posted 2024-04-03 08:12:39.0) Thank you for contacting Thorlabs. We unfortunately do not have a tunable lens with higher transmission at 780 nm as our current selection is optimized for 400 - 650 nm. That said, I could certainly forward your feedback to our design engineers via our internal suggestion forum for future consideration as a catalog item. |
