- Integrated TEC and Controller for Active Case Temperature Control
- Fan-Less Cooling System Provides Exceptionally Low Electrical Noise Platform
- Supports Thorlabs' Ultra-Low-Noise (ULN) Laser and Most Standard 14-Pin Butterfly Laser Diodes
LM14TS
Universal Active 14-Pin Butterfly Laser Diode Mount
Application Idea

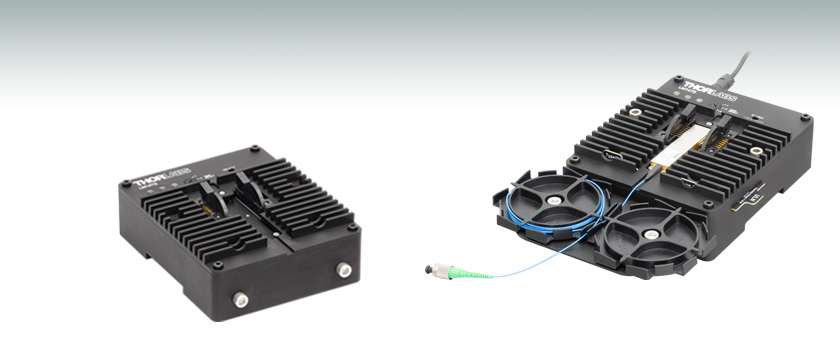

The LM14TS Mount Shown with the ULN15PC Ultra-Low-Noise (ULN) Laser
Please Wait
| Feature Comparison of Butterfly Laser Mounts | |||
|---|---|---|---|
| Item # | LM14TSa | LM14S2b | CLD1015c |
| Supports Type 1 |  | d | |
| Supports Type 2 | | d | |
| Supports Bias-T Connection | - | | - |
| Supports Thorlabs ULN Laser | | - | - |
| Integrated Laser-Case-Temperature Stabilization | | - | - |
| DB9 Input for Thorlabs' Laser Driver | | | -c |
| DB9 Input for Thorlabs' Laser-Chip TEC Controller | | | -c |
| Dedicated ULN FBG TEC Controller Input | | - | - |
特長
- 14ピンバタフライレーザーパッケージ用汎用向け温度制御機能付きLDマウント
- レーザのケース温度制御用TECとコントローラが内蔵
- Type 1、Type 2、および当社のULN(超低ノイズ)ハイブリッドレーザのピン配列に対応、交換可能なコンフィギュレーションカード付き
- 取外し可能なレーザーカバーとファイバ収納用リールが付属
14ピンバタフライレーザ用の汎用タイプの温度制御機能付きLDマウントLM14TSは、レーザ、光増幅器、その他の14ピンType 1や2、あるいはULN(超低ノイズ)バタフライパッケージにご使用いただけます。このマウントは、レーザーケースの温度を安定化するためのTECとTEC用制御エレクトロニクスが内蔵されています。マウントLM14TSのケース温度安定機能により、レーザ出力周波数の安定化(例:超低ノイズ(ULN)レーザや単一周波数レーザ)または出力の安定化(多くの半導体レーザ向け)のためにレーザーパッケージ温度の高い安定性が求められる要件の厳しい用途への対応が可能となります。内蔵のTECは付属の電源DS12で電源供給されます。また15 °C、20 °C、 25 °Cの3つのプリセットの温度設定があり、マウント上部の選択ノブで調節できます。ファンレスの冷却システムは非常に低い電気ノイズをもたらすため、当社の超低ノイズ(ULN)拡張型バタフライパッケージに適用可能なマウントとなります。
マウントLM14TSは、出力レーザ電流供給用、LDに内蔵のTECへの電流供給用、ファイバーブラッググレーティング(FBG)のTECへの電流供給用(それぞれ3 Aまで可能)の入力インタフェイスを有しています。外部接続のTECコントローラを使用するには、LDにTECとサーミスタのセンサが内蔵されている必要があります。このマウントにはZIFソケットとリモート安全インターロック接続、そして電源、温度ステータス、半導体レーザの有効・無効を示すLEDが付いています。
このバタフライマウントは、マウント側面のスロットに差し込む交換可能なコンフィギュレーションカードで配列を変更できるため、ピン配列が固定されたマウントのような制約がありません。マウントLM14TS には、Type 1の励起レーザ、Type 2の通信レーザ、そして当社のULN拡張型バタフライパッケージのピン配列カードが付属しています。これらのタイプに対応するピン配列図は、「ピン配列」タブを参照してください。このコンフィギュレーションカードで対応していないピン配列については当社までお問い合わせください。
LM14TSは、当社のすべてのベンチトップ型半導体レーザとTECコントローラ、およびほとんどのPRO8プラットフォームドライバと電流・温度コントローラ一体型ドライバのピン配列に対応するため、カスタム仕様の接続ケーブルがほとんど不要となります。
マウントLM14TSには、適切なLDおよびTECコントローラを使用した際、外部接続のTECが無効の場合にはレーザが使えなくなるTECのロックアウト機能が付いています。
注: 現在販売しているLM14TSには、それぞれアノード接地用とカソード接地用の2種類のコンフィギュレーションカード(設定カード)が付属しますが、初期の製品には、カソード接地用のカードが入っていない場合があります。カソード接地用のカードが必要な場合には、当社までご連絡ください。
| Specifications | ||
|---|---|---|
| Laser Specifications | ||
| Lasers Supported | 14 Pin Type 1 and 2, ULN Butterfly | |
| Maximum Optical Powera | 1 W | |
| Maximum Laser Current | 3 A | |
| Laser Polarity | Floating, Anode Ground, or Cathode Ground | |
| TEC Specifications | ||
| Maximum Heat Dissipation Capacityb | at 15 °C Setpoint | 5 W |
| at 20 °C Setpoint | 7.5 W | |
| at 25 °C Setpoint | 10 W | |
| Maximum Chip TEC Current | 3 A | |
| Maximum FBG TEC Current | 3 A | |
| General Specifications | ||
| Dimensionsc (L x W x H) | 155.0 mm x 122.0 mm x 61.1 mm (6.10" x 4.80" x 2.40") | |
| Input Power | ≤48 W | |
| Input Voltage | 12 VDC | |
| Weight | 1.3 kg | |
| Operating Room Temperature | 15 °C to 30 °C | |
| Storage Temperature | -10 °C to 40 °C | |

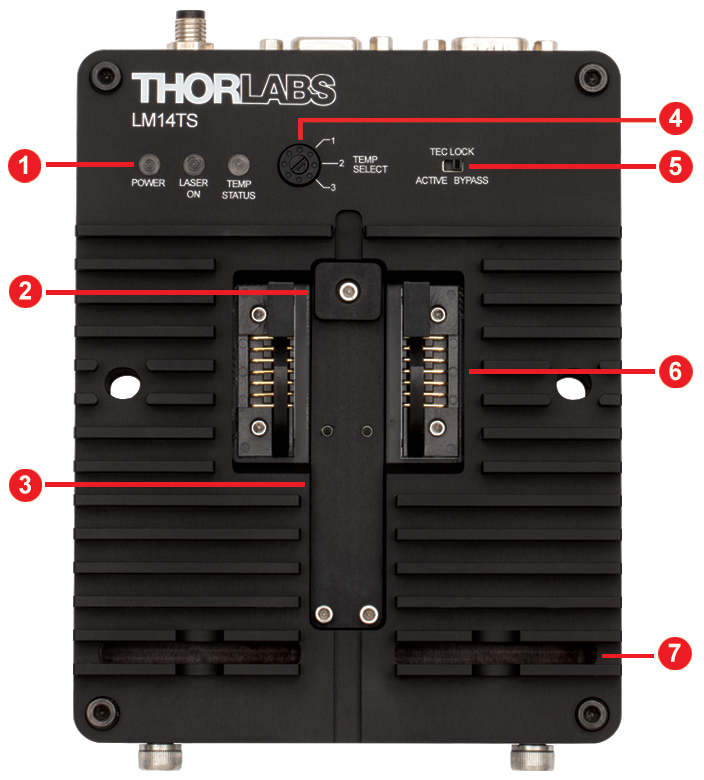

上面パネル
Click to Enlarge
Figure 3.1 マウントLM14TSの上面パネル

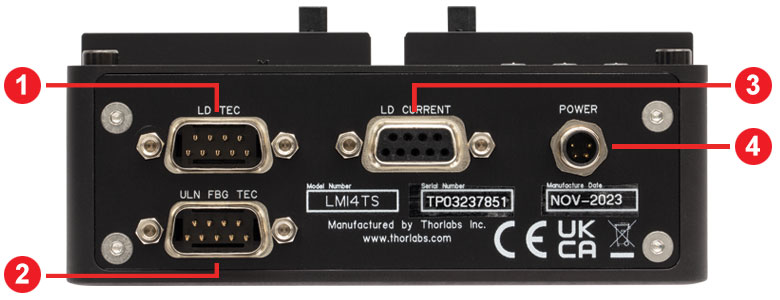

背面パネル
Click to Enlarge
Figure 3.2 マウントLM14TSの背面パネル
| Callout | Description |
|---|---|
| 1 | Laser Chip TEC Controller Input |
| 2 | FBG TEC Controller Input (ULN Use Only) |
| 3 | Laser Diode Driver Input |
| 4 | 12 V DC Input |

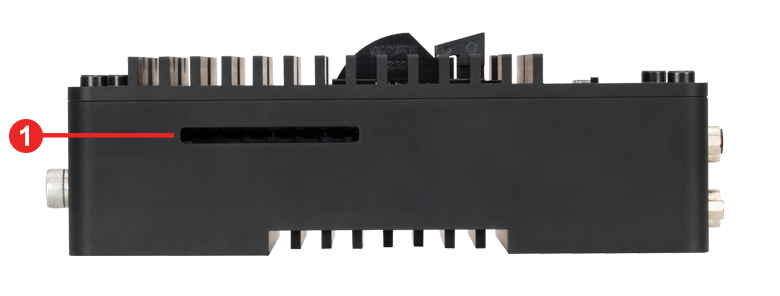

側面パネル
Click to Enlarge
Figure 3.3 マウントLM14TSの側面パネル
| Callout | Description |
|---|---|
| 1 | Power, Laser, and Temperature Stable Indicators |
| 2 | Butterfly Block Clamp |
| 3 | Temperature Controlled Platform |
| 4 | Case Temperature Selection Knob |
| 5 | Laser Chip TEC Interlock Bypass |
| 6 | ZIF Sockets |
| 7 | Configuration Card Storage Slot (2 Places) |
| Callout | Description |
|---|---|
| 1 | Configuration Card Slot |
半導体レーザ用コネクタ
Dタイプメス
| Pin # | Signal |
|---|---|
| 1 | Interlock and Status Pin (LDC Specific) |
| 2 | Photodiode Cathode |
| 3 | Laser Diode Anode |
| 4 | Photodiode Anode |
| 5 | Interlock and Status Return |
| 6 | Laser Diode Voltage (-) |
| 7 | Laser Diode Cathode |
| 8 | Not Used |
| 9 | Laser Diode Voltage (+) |
TEC用コネクタ
Dタイプオス
| Pin # | Signal |
|---|---|
| 1 | TEC Lockout (+) |
| 2 | +Thermistor |
| 3 | -Thermistor |
| 4 | TEC (+) |
| 5 | TEC (-) and TEC Lockout (-) |
| 6 | Not Used |
| 7 | Not Used |
| 8 | Not Used |
| 9 | Not Used |
14ピンソケットのピン配列図
アクティブバタフライマウントLM14TSには、14ピンのType 1用、Type 2用、ULN拡張型バタフライパッケージ用のコンフィギュレーションカードが付属しています。

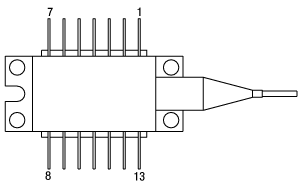

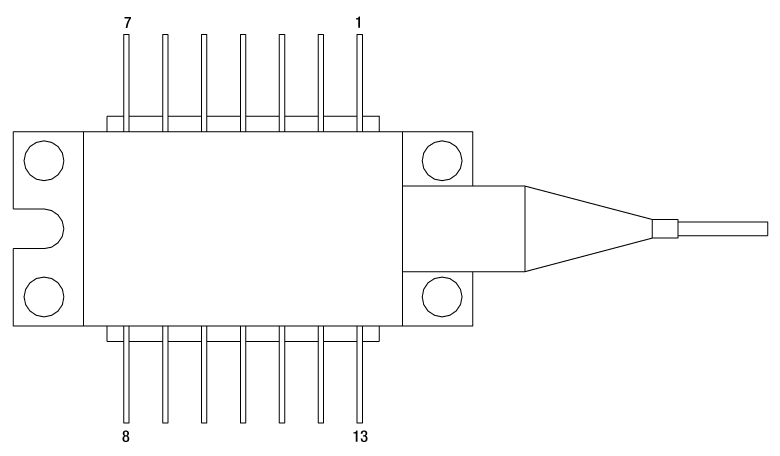

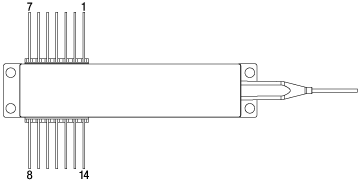

| Pin to Connector Configuration for Type 1 | Pin to Connector Configuration for Type 2 | Pin to Connector Configuration for ULN Extended Butterfly Package | |||
|---|---|---|---|---|---|
 Click to Enlarge | Click to Enlarge |  Click to Enlarge | |||
| 1 | TEC Anode | 1 | Thermistor Ground | 1 | FBG TEC Cathode |
| 2 | Thermistor | 2 | Thermistor | 2 | FBG TEC Anode |
| 3 | PD Anodea | 3 | LD Cathode | 3 | Case Thermistor |
| 4 | PD Cathodea | 4 | PD Anode | 4 | Case Thermistor |
| 5 | Thermistor Ground | 5 | PD Cathode | 5 | PD Cathode |
| 6 | NC | 6 | TEC Anode | 6 | Chip TEC Cathode |
| 7 | PD Cathodea | 7 | TEC Cathode | 7 | Chip TEC Anode |
| 8 | PD Anodea | 8 | Case | 8 | PD Anode |
| 9 | LD Cathodeb | 9 | Case | 9 | LD Anode |
| 10 | LD Anode, Ground | 10 | NC | 10 | LD Cathode |
| 11 | LD Cathodeb | 11 | LD Anode | 11 | Chip Thermistor |
| 12 | NC | 12 | NC | 12 | Chip Thermistor |
| 13 | LD Anode, Ground | 13 | LD Anode | 13 | FBG Thermistor |
| 14 | TEC Cathode | 14 | NC | 14 | FBG Thermistor |
Click to Enlarge

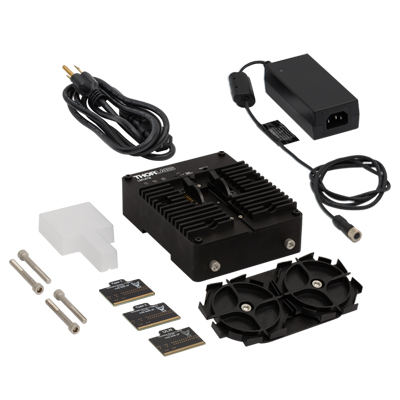

Figure 5.1 LM14TSに含まれる内容
LM14TSには下記が含まれています。
- 温度制御機能付きバタフライマウント、汎用タイプ
- 取付ブラケット、ファイバ収納用リール(2)
- 半導体レーザ用透明カバー
- Type 1用、Type 2用、ULNバタフライ型半導体レーザ用コンフィギュレーションカード
- マウントを光学テーブルに固定するための、M6 x 0.5 (5 mm六角)キャップスクリュ2個、1/4"-20 (3/16インチ六角)キャップスクリュ2個
- 電源DS12と電源ケーブル(日本国内用)
