消光比メーター

Click to Enlarge
生データはこちら

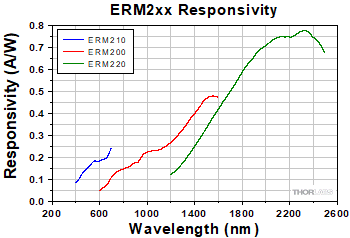

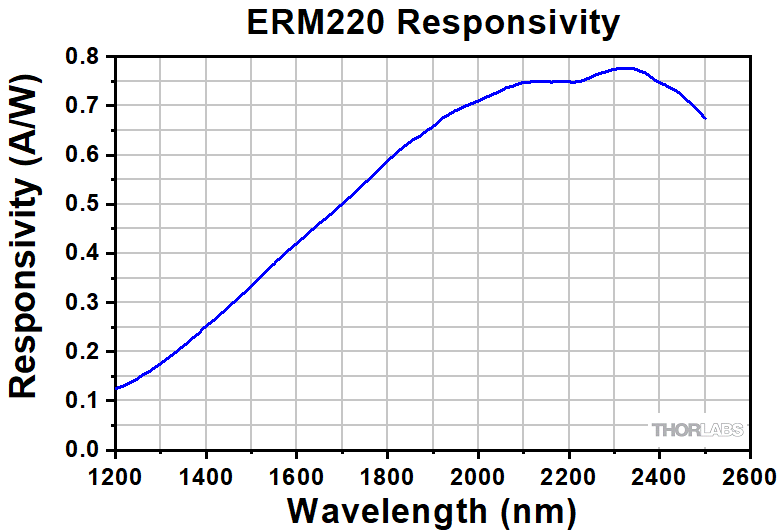

消光比メータの波長感度特性

特長

• 偏波保持(PM)ファイバの偏光消光比(PER)測定
• ピーク波長において最大40 dBまでの偏光消光比を測定
• 3波長域に対応する製品で波長範囲400 nm～2500 nmの測定が可能
  • 400 nm～700 nm (型番ERM210)
  • 600 nm～1600 nm (型番ERM200)
  • 1200 nm～2500 nm (型番ERM220)
• 前面パネルまたはUSBインターフェイスを介して操作
• 交換可能なファイバーコネクターアダプタを別売りでご用意
• 対応コネクタ FC/PC(ワイドキーまたはナローキー付き)、FC/APC(ワイドキーまたはナローキー付き)、LC/PC、SC/PC

一般的な用途

• 直線偏光の偏波保持ファイバへの最適結合
• コネクターキーとのアライメント
• ピグテールの取付け(半導体レーザと偏波保持ファイバとのアライメント)
• 偏波保持ファイバの融着接続時のアクティブアライメント

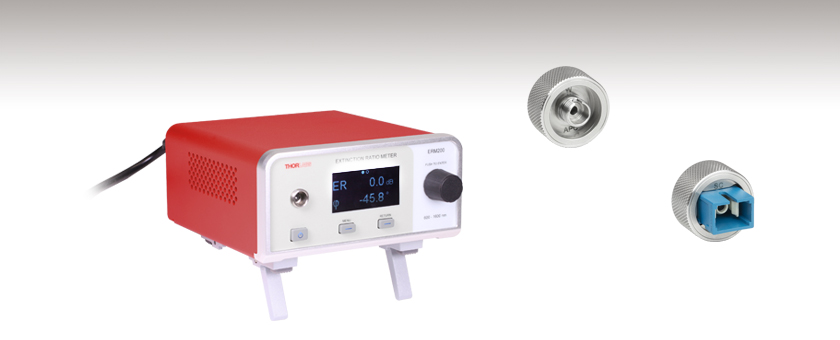

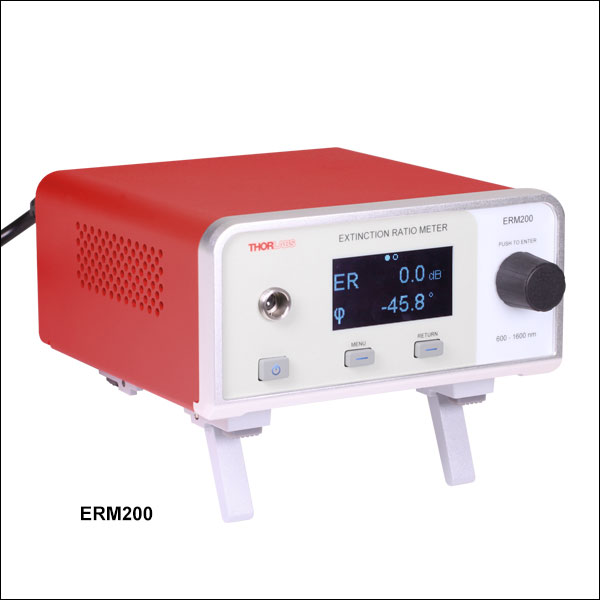

消光比メータERM2xxは、偏波保持(PM)ファイバの偏光消光比(PER)と偏光方向の角度の測定が可能です。ベンチトップ型で使いやすく、偏波保持ファイバにコネクタを接続するときや、半導体レーザに偏波保持ファイバを取付けてピグテール化するときなどのアライメント用として有用です。フォトダイオードに回転可能な偏光子を組み合わせて光を検出するようにセットアップすると、偏波保持ファイバのPERを素早くかつ高精度に測定することができます。また、入射光の偏光方向の角度と光パワーの測定もできます。400 nm～700 nm (型番ERM210)、600 nm～1600 nm (型番ERM200)、および1200 nm～2500 nm (型番 ERM220)の3種類のユニットで、波長範囲400 nm～2500 nmの測定が可能です。ERM2xxシリーズは、偏波保持ファイバのアクティブアライメント用に変換係数0.1 V/dBのモニタ出力端子が付いており、当社のPM融着接続機Vytran^® と組み合わせてお使いいただくことができます。

コネクタ用アクセサリ
前面パネルには、交換可能なファイバーコネクタアダプタ(別売り)を取付けられるポートが付いています。これにより、この消光比メータで、FC/PC、FC/APC、LC/PC、SC/PC コネクタの取付けられたファイバの測定ができます。下記でご用意のないカスタム仕様のコネクタについては当社までご相談ください。

モジュール操作

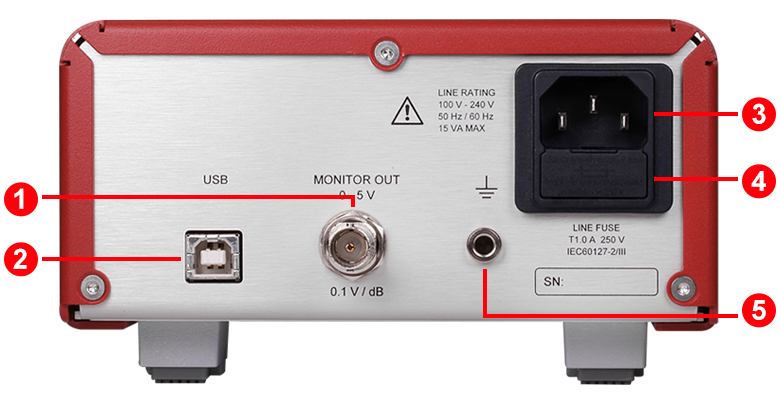

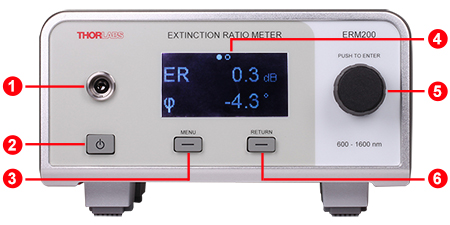

ERM2xxシリーズは、前面パネルの画面とコントロールノブで操作が可能です。消光比メータの背面には、フューズボックス付きの電源インレット、接地ピン用のバナナジャック、およびモニタ出力用BNC端子が付いています。詳細は「前面&背面パネル」タブをご覧ください。

すべての技術データは、温度23±5°C、相対湿度45±15%(結露なし)の条件下で有効です。

Item #	ERM210	ERM200	ERM220
Wavelength Range	400 nm - 700 nm	600 nm - 1600 nm	1200 nm - 2500 nm
Peak Wavelength	700 nm	1550 nm	2300 nm
Maximum Input Powera	+13 dBm	+13 dBm	+8 dBm
PER Resolution	0.1 dB (Display) 0.01 dB (USB)
PER Rangea	0 to 40 dB (for +13 dBm to -12 dBm) 0 to 30 dB (for -12 dBm to -27 dBm) 0 to 20 dB (for -27 dBm to -37 dBm)	0 to 40 dB (for +13 dBm to -12 dBm) 0 to 30 dB (for -12 dBm to -27 dBm) 0 to 20 dB (for -27 dBm to -37 dBm)	0 to 40 dB (for +8 dBm to -12 dBm) 0 to 30 dB (for -12 dBm to -27 dBm) 0 to 20 dB (for -27 dBm to -37 dBm)
PER Accuracy	< 0.5 dB
Polarization Angular Resolution	0.1° (Display) 0.01° (USB)
Accuracy of Polarization Angle	< 0.5°
Measuring Speed	Approximately 10 Hz

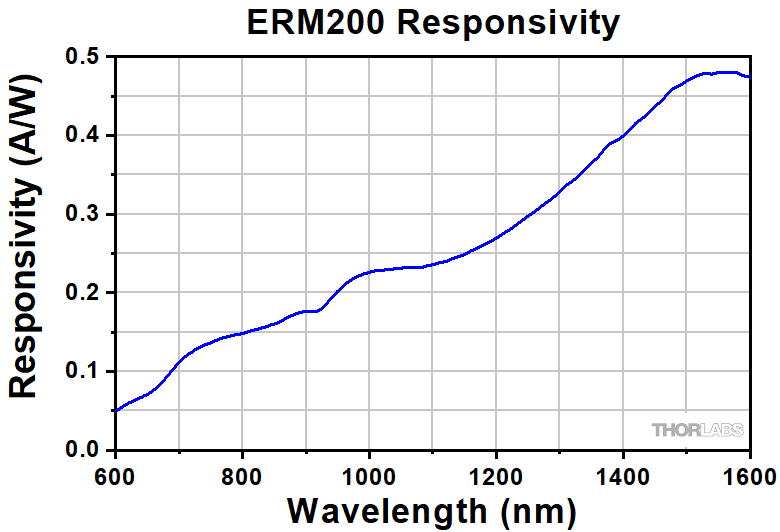

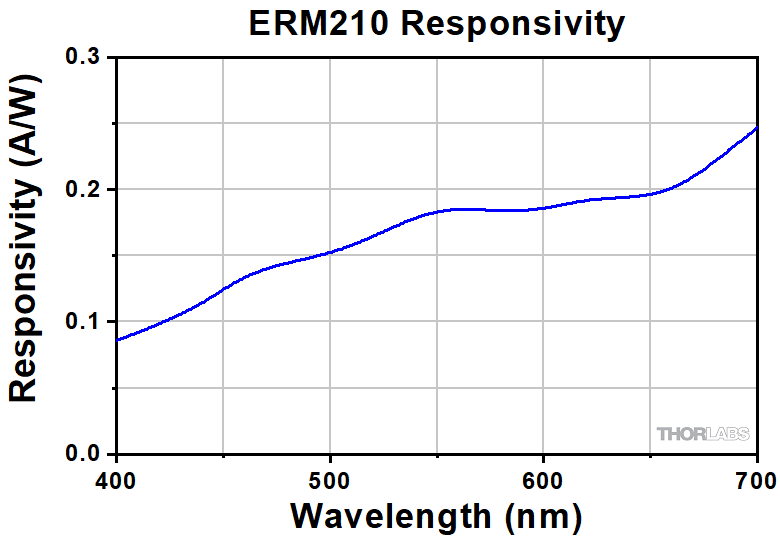

Responsivity (Click for Graph)	Raw Data	Raw Data	Raw Data

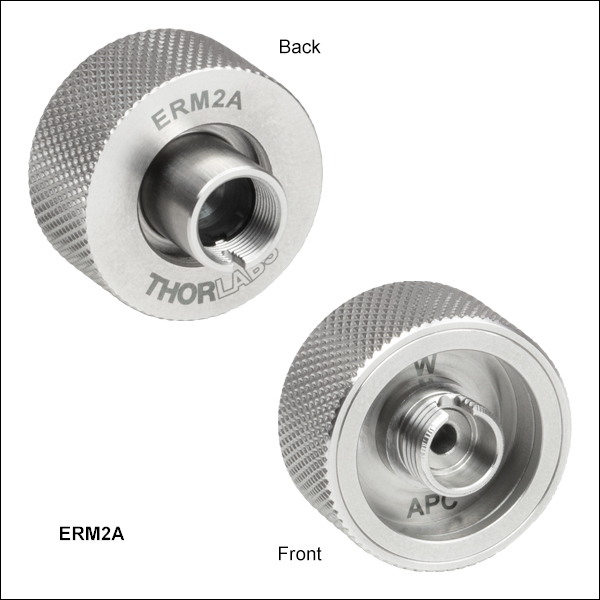

Connector Type	M12 x 0.5 Thread for: ERM2F (Wide-Key, 2.2 mm FC/PC) ERM2F2 (Narrow-Key, 2.0 mm FC/PC) ERM2A (Wide-Key, 2.2 mm FC/APC) ERM2A2 (Narrow-Key, 2.0 mm FC/APC) ERM2L (LC/PC) ERM2S (SC/PC)
Monitor Output
Voltage Output	0 V to 5 V (High-Z, Conversion Factor 0.1 V/dB)
Accuracy	±10 mV (Typ.) ±50 mV (Max)
General
Interface	USB Type B
Display	2.42" OLED
AC Input	Universal, 110 V to 220 V, 50/60 Hz
Power On Warm-Up Time	15 minutes
Operating Temperature Rangeb	5 °C to 40 °C
Storage Temperature Range	-20 °C to 40 °C
Relative Humidity	Max 80% up to 31 °C, Decreasing to 50% at 40 °C
Dimensions (W x H x D)	153.2 mm x 85.4 mm x 188.8 mm (6.03" x 3.36" x 7.43")
Weight	1.05 kg

• ピーク波長
• 結露無しの場合

Click to Enlarge

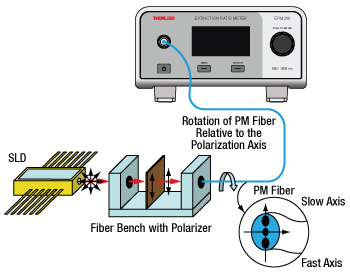

偏波保持ファイバのスロー軸を偏光子の透過軸にアライメントするための実験セットアップ

光源について

ERM2xxを使用した一般的な用途に対しては、アライメント手順を容易にするために、当社では狭帯域光源よりもASE光源やSLD光源などの広帯域光源のご使用をお勧めしています。狭帯域光源についても、手順を追加することでご使用頂けます。 詳細はマニュアルをご参照ください。

例：偏波保持ファイバーパッチケーブルのスロー軸を偏光子の透過軸にアライメントする方法

偏波保持ファイバーパッチケーブルを偏光子の透過軸にアライメントするときは、消光比メータERM2xxの何れか1台、SLD、および偏光子とFiberPortが取付けられたFiberBenchを用いて、下記の手順で行います。

1. 測定するファイバの出力コネクタをERM2xxのファイバーアダプタに接続し、電源を入れます。
2. SLDを偏光子の取付けられたFiberBenchの入力部に接続します*。こうすると、アライメントしようとしている偏波保持ファイバーパッチケーブルを接続するFiberBenchの出力部では、光は偏光されています。
3. 偏波保持ファイバの入力部をFiberBenchの出力部に接続します。
4. 消光比メータのメニューを操作し、デジタル画面に消光比(ER)を表示します。詳細はマニュアルをご参照ください。
5. 最大の消光比が表示されるまで、FiberBench上の偏光子の透過軸に対して、偏波保持ファイバの入力部を回転させます。最大の消光比が得られた時点で、ファイバーパッチケーブルのスロー軸は、FiberBench上の偏光子の透過軸にアライメントされています。

*カップリング用の光学素子は光源により異なるため、ここでは記載していません。

型番ERM200、ERM210およびERM220には下記のコンポーネントが含まれます。

• 消光比メータ
• USB 2.0ケーブル、Type A-B、2 m
• 国内対応AC電源ケーブル
• 検査報告書
• 簡易マニュアル

The ERM2xx Series Extinction Ratio Meters can be remotely controlled with the OPM software or the ERM200 Series Driver Package, which features drivers for third-party development and is included with the OPM software package.

対応するパワーメータ

• コンソール
  • アナログパワー&エネルギーメーターコンソールPM100A
  • デジタルパワー&エネルギーメーターコンソールPM100D
  • 静電容量タッチパネル式パワー&エネルギーメーターコンソールPM400
  • 2チャンネルベンチトップ型光パワー&エネルギーメーターコンソール(バージョン4.0以降)PM5020
• パワーメータ
  • Bluetooth^®方式ワイヤレスハンドヘルド型パワーメータPM160、PM160T、PM160T-HP
  • 小型USBパワーメータPM16シリーズ
  • 光ファイバパワーメータM60およびPM61(バージョン6.0以降)
• インターフェイス
  • PM101シリーズパワーメーターインターフェイス、外部読み出しタイプ(バージョン2.0以降)
  • PM102シリーズパワーメーターインターフェイス、外部読み出しタイプ(バージョン2.1以降)
  • PM103シリーズパワーメーターインターフェイス、外部読み出しタイプ(バージョン3.0以降)
  • USB接続デジタルパワー&エネルギーメーターPM100USB

対応する消光比メータ

• 消光比メータERM2xxシリーズ

Optical Power Monitor

このGUIソフトウェアOptical Power Monitorには、パワーの測定、最大8台までのパワーメータの読み取り、およびワイヤレスでのリモート操作といった機能があります。

特定のソフトウェア機能の詳細については、こちらからダウンロードいただけるユーザーマニュアルをご覧ください。

旧世代のPower Meter Softwareについてはこちらのソフトウェアページをご覧ください。

PM101シリーズパワーメータはバージョン2.0以降のみに対応します。PM102シリーズパワーメータはバージョン2.1以降のみに対応します。PM103シリーズパワー＆エネルギーメータはバージョン3.0以降のみに対応します。コンソールPM5020はバージョン4.0以降にのみ対応します。パワーメータ―シリーズPM60およびPM61はバージョン6.0以降のみに対応します。

タッチパネル型、ハンドヘルド型、およびUSB接続型光パワーメータ用のGUIソフトウェアOptical Power Monitor

特長

• 最大8台までのパワーメータを同時操作　
• リアルタイムでの測定値の記録と解析
• 直感的なアナログ表示とグラフモード
• 設定可能な長時間のデータロギング機能
• サーマル位置＆パワーセンサによる位置測定もサポート
• USBおよびBluetooth^®接続に対応

Optical Power MonitorのGUIを用いると、USB、RS232またはBluetooth^®ワイヤレス^a接続により最大8台までのパワーメータのシームレスな制御が可能です。パワーメータ用の最新のソフトウェア、ファームウェア、ドライバ、およびユティリティはこちらからダウンロードできます。

このGUIパッケージには、多チャンネルのデータ測定と解析機能が組み込まれています。インターフェイスは使いやすさを考慮した設計になっています。表示色を最小限にし、輝度も低く抑えているため、レーザ用保護メガネを着用しながらの暗い実験室での使用に適しています。測定データはアナログ針、デジタル数値、線グラフ、あるいは棒グラフでリアルタイムに表示できます。連続したログデータや短時間での測定結果は、後でデータの閲覧や解析を行うために記録することできます。組み込まれている統計モードでは測定データの解析を行い、予め設定された測定周期で新しい測定値を反映させ、連続的に更新を行います。当社のサーマル位置＆パワーセンサを用いたビーム位置測定にも対応します。

このソフトウェアパッケージOptical Power MonitorでGUIをインストールすると、すぐにタッチパネル型、ハンドヘルド型、またはUSB接続型のパワーメータの制御にご使用いただけます。対応するパワーメータのファームウェアの更新も可能です。当社のパワー&エネルギーメーターコンソールに使用できる、LabVIEW、Visual C++、Visual C#を用いたプログラム例やドライバが、ソフトウェアと一緒にインストールされます。詳細についてはマニュアルをご覧ください。

なお、このOptical Power Monitor Softwareは、Power Meter Utilities Softwareとは異なるドライバを使用しているのでご注意ください。当社では最新のドライバTLPM.dllのご使用をお勧めします。従来のPower Meter Softwareや以前のドライバPM100D.dllを使用したカスタムソフトウェアを使用したい方のために、2つのバージョンのドライバを簡単に切り替えられるプログラムPower Meter Driver Switcherが付属しています。

a. パワーメータPM160、PM160TおよびPM160T-HPにBluetooth^®機能が付いています。
