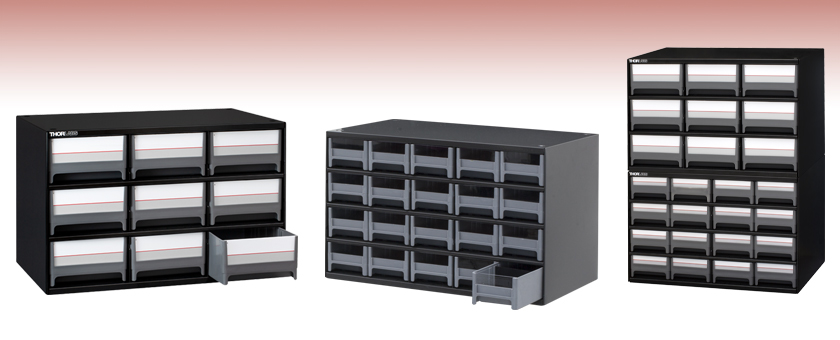

エッセンシャルキット:キャビネット

- Heavy-Duty, Welded-Steel Frame
- Stackable and Wall Mountable
- Available with 9, 16, 20, or 28 Drawers
- Easy Identification and Organization of Stored Components
Cabinets Can Be Stacked
ST9
9-Drawer Cabinet
S19320
20-Drawer Cabinet

Please Wait

Click to Enlarge

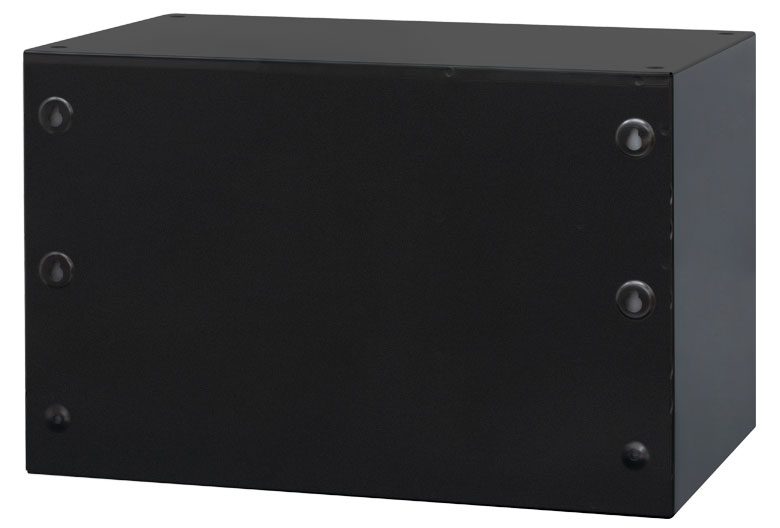

各キャビネットの背面には壁取付け用のスロット(長穴)が付いています。
特長
- 引出しの数は、9個、16個、20個、28個のタイプをご用意
- 積み重ね、および壁への取付けが可能
- 各引き出しの奥にはストッパ付き
- 取外し可能な間仕切りとブランクの識別用ラベルが付属
この高耐荷重保管キャビネットは、頑丈な溶接スチール製フレームと、耐久性のあるプラスチック製引き出しで構成されています。引出しの数が9個、16個、20個、28個のキャビネットをご用意しており、オプトメカニクス部品、電子部品、光学素子などの収納に適しています。 引出しが9個および16個のキャビネットは、紛体塗装された光沢のあるブラックメタリック仕上げになっています。引出しが20個および28個のキャビネットは、粉体塗装された光沢のあるグレーメタリック仕上げになっています。
これらのキャビネットはツールなどを使わずに、互いに積み重ねることができます。各キャビネットの底には4本の小さな脚が有り、他のキャビネットの上部にぴったりと整合します。また、背面の4つのスロット(長穴)を利用して壁に直接取り付けることもできます(右写真参照)。 キャビネットは備品ラックにも取り付けられ、シェルフRK4101を用いてラック内に最大7個までのキャビネットを載せることができます。さらに、これらのキャビネットは光学テーブルワークステーション用19インチラックシャーシに載せることもできます。
Item # | Number of Drawers | Number of Included Dividers | Drawer Length | Drawer Width | Drawer Height | Stackable | Wall Mountable | Lockable Drawers |
---|---|---|---|---|---|---|---|---|
ST9 | 9 | 18 | 10.89" (276.5 mm) | 5.50" (139.7 mm) | 3.15" (79.9 mm)a | Yes | Yes | No |
ST16 | 16 | 32 | 10.90" (276.9 mm) | 4.14" (105.3 mm) | 2.27" (57.5 mm)a | |||
S19320 | 20 | 40 | 10.56" (268.2 mm) | 3.30" (83.8 mm) | 2.18" (55.4 mm) | |||

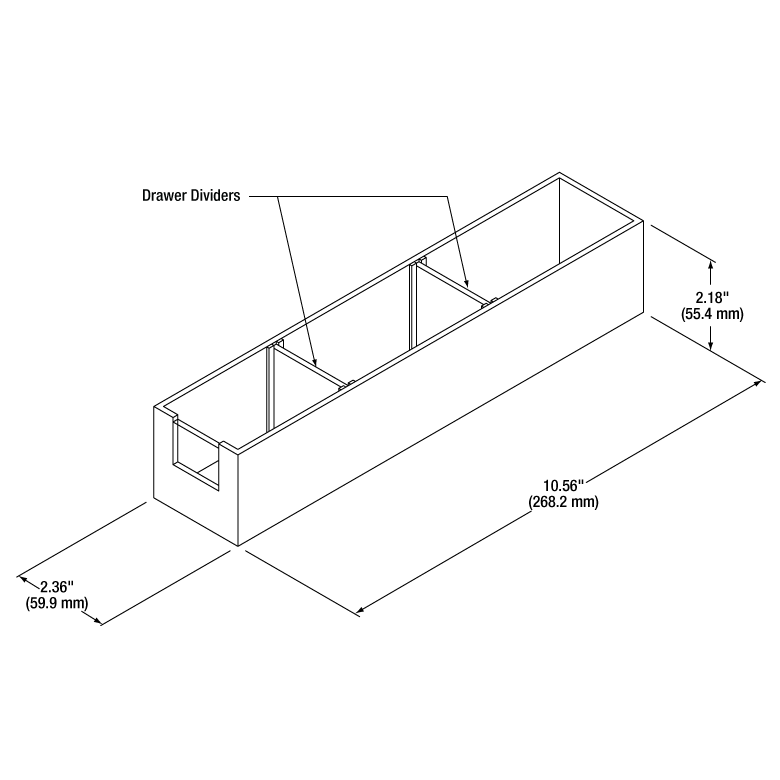

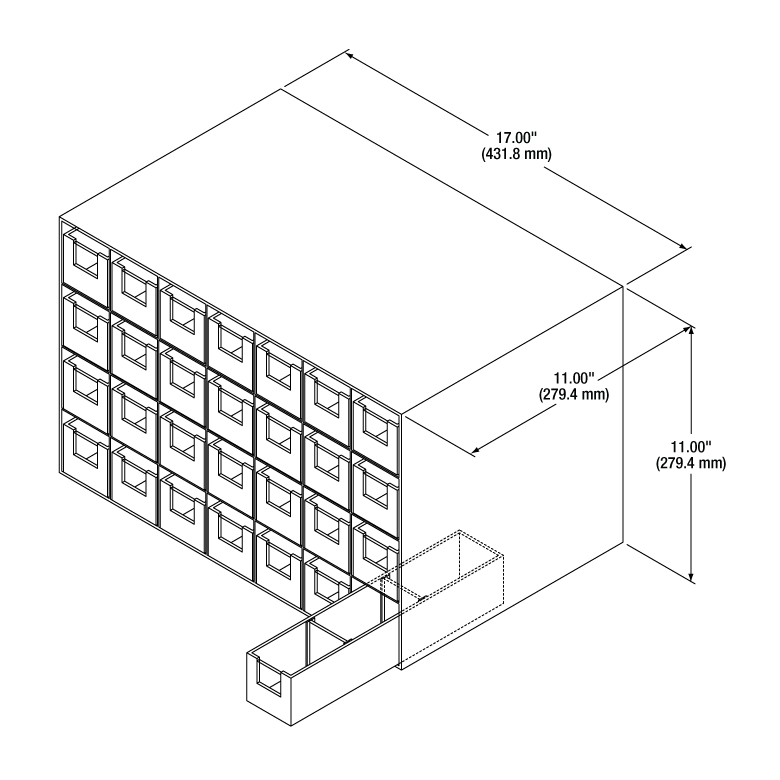

S19228 | 28 | 56 | 10.56" (268.2 mm) | 2.36" (59.9 mm) | 2.18" (55.4 mm) |
Posted Comments: | |
Mikael Leduc
 (posted 2023-08-21 07:14:16.8) Hi,
I would like to know if I can get a .doc ou .pdf file that contains names or pictures of all optomecanics parts, so I can print them on adhesive label to identify our drawer of all size?
thank you very much and have a great day,
Mikael jpolaris
 (posted 2023-08-21 08:09:56.0) Thank you for contacting Thorlabs. We provide images and CAD PDF's of nearly every item in our catalog. If you have already purchased items that you intend to place in the cabinet, you could get their part numbers from the sales order we would have provided to you. Then, you could search those part numbers in our catalog and print out their images. The CAD PDF's will likely have an image of the part as well. tbaker1
 (posted 2018-06-29 14:15:08.197) Is it possible to order extra dividers? llamb
 (posted 2018-07-07 12:01:43.0) Thank you for contacting Thorlabs. I will reach out to you directly to discuss a quote for extra dividers. tupa
 (posted 2015-07-22 16:07:53.41) I find your cabinets extremely useful in the lab and have even bought many sets for my workshop at home. For the optics lab, it would be great if you guys sold the same style cabinet with short, wide drawers that would work for the standard packaging for fiber optics components like your beamsplitters, circulators, etc. It would help greatly in keeping my components organized. besembeson
 (posted 2015-09-23 05:52:59.0) Response from Bweh at Thorlabs USA: For now you may consider the 19" rack drawers like the RAU200 on the following page: http://www.thorlabs.com/newgrouppage9.cfm?objectgroup_id=1455. That is a good idea we will look into. david.grunwald
 (posted 2013-06-27 12:09:05.94) Hi,
The cabinets come with small plastic dividers for the drawers. It would be great if I could buy more of those! Especially for the S19228 cabinet.
David cdaly
 (posted 2013-07-02 11:14:00.0) Response from Chris at Thorlabs: Thank you for your feedback. I will see if we can add this to our standard offerings, but in the mean time, I will contact you directly about getting these as separate components. |

- 引き出し寸法(L x W x H):276.5 mm x 139.7 mm x 79.9 mm
- キャビネット寸法(L x W x H):435.0 mm x 282.3 mm x 281.3 mm
- 引き出し用間仕切りが18個付属
- 色:黒

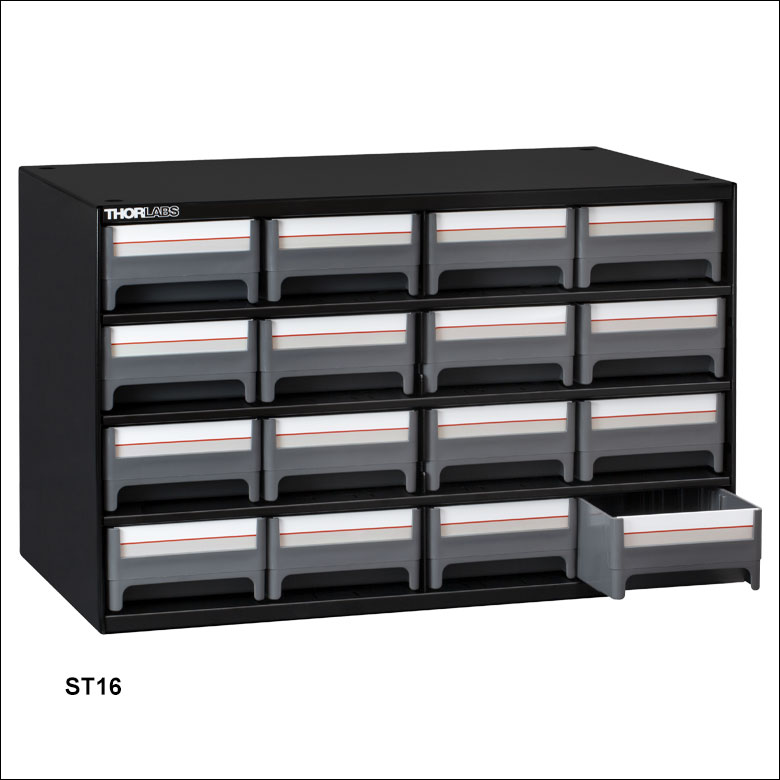

- 引き出し寸法(L x W x H):276.9 mm x 105.3mm x 57.5 mm

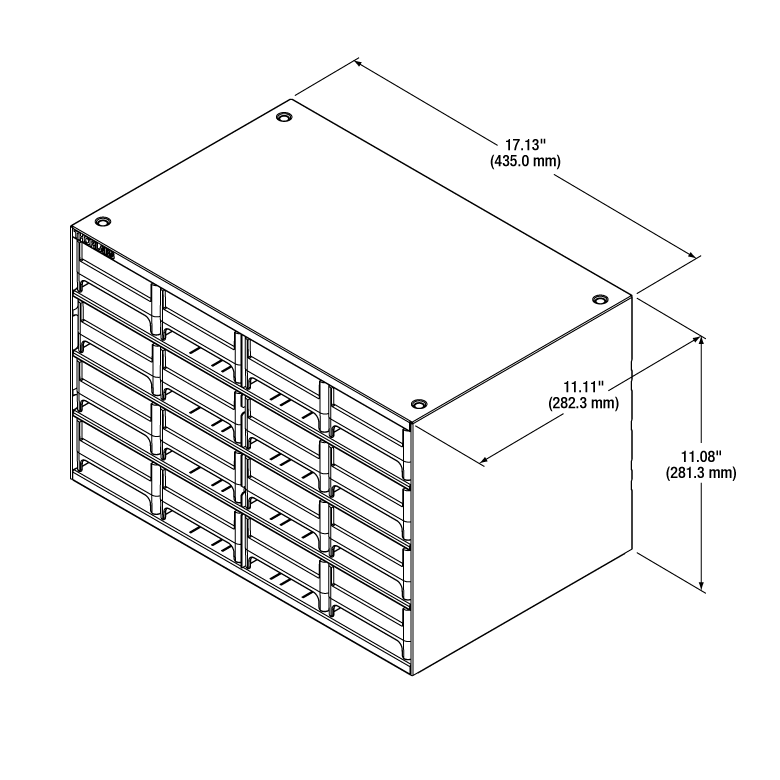

- キャビネット寸法(L x W x H):435.0 mm x 282.3 mm x 281.3 mm
- 引き出し用間仕切りが32個付属
- 色:黒

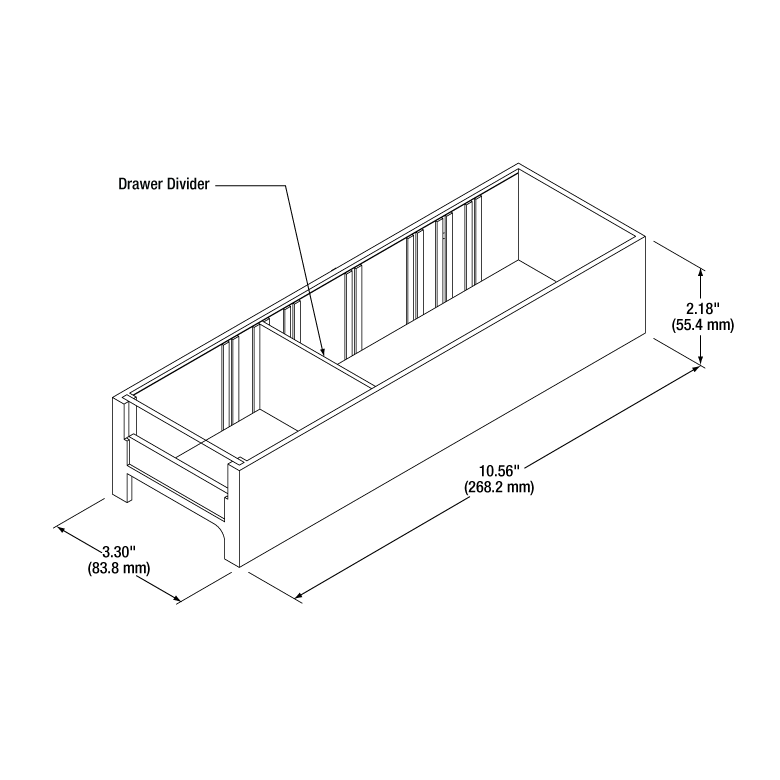

- 引き出し寸法(L x W x H):268.2 mm x 83.8 mm x 55.4 mm
- キャビネット寸法(L x W x H):431.8 mm x 279.4 mm x 279.4 mm
- 引き出し用間仕切りが40個付属
- 引き出しは当社標準のØ25 mm~Ø25.4 mm(Ø1インチ)光学素子用ボックスに適合
- 色:グレー
