エッセンシャルキット:Ø12 mm～Ø12.7 mm(Ø1/2インチ)光学素子用マウントキット

Click to Enlarge
背面のスロット穴を使用して壁に取り付けることも可能です。

特長

• Ø12 mm～Ø12.7 mm(Ø1/2インチ)光学素子用マウントキット
• ミリ規格とインチ規格のキットをご用意
• 引き出し寸法(L x W x H):276.5 mm x 139.7 mm x 79.9 mm(10.89 x 5.50 x 3.15インチ)
• キャビネット寸法(L x W x H):435.0 mm x 282.3 mm x 281.3 mm(17.13 x 11.11 x 11.08インチ)
• 各引き出しには必要な製品の場所が分かりやすいラベル付き
• 個別に購入するよりもお得な価格

こちらはØ12 mm～Ø12.7 mm(Ø1/2インチ)光学素子用マウントのキットで、キネマティック式、固定式、移動式、および回転式のマウントが含まれています。キットの内容と詳細については、「製品構成」タブをご覧ください。当社では、Ø25 mm～Ø25.4 mm(Ø1インチ)光学素子用マウントキットESK18/M、Ø50 mm～Ø50.8 mm(Ø2インチ)光学素子用マウントキットESK19/M、および特殊光学素子用マウントキットESK23/Mもご用意しております。またこれらのキットを補完するものとして、ベース＆ポストホルダーキットESK01/Mやポスト&アクセサリーエッセンシャルキットESK16/Mもご用意しております。

取付けについて
キットは簡単に取り出しやすいようテーブル上に置くことができますが、ラックシェルフRK4101またはRK4102上に置き、19インチラックRK3884内に取付けることもできます。エッセンシャルシリーズキットに使用されているキャビネットは、いずれもケースの背面に壁取り付け用のスロット穴が付いており(右の写真参照)、また安定して積み重ねられるよう上部にくぼみ、下部には4本の脚がついています。

注意:このキットの重量は約8.2 kgです。取り付ける前に壁や壁取付け部の耐荷重をご確認ください。

製品構成

ESK17/Mには下の製品と9個の引き出し付きキャビネットST9が含まれます。

Kinematic Mounts
Item # and Description	Photo (Click to Enlarge)	Quantity

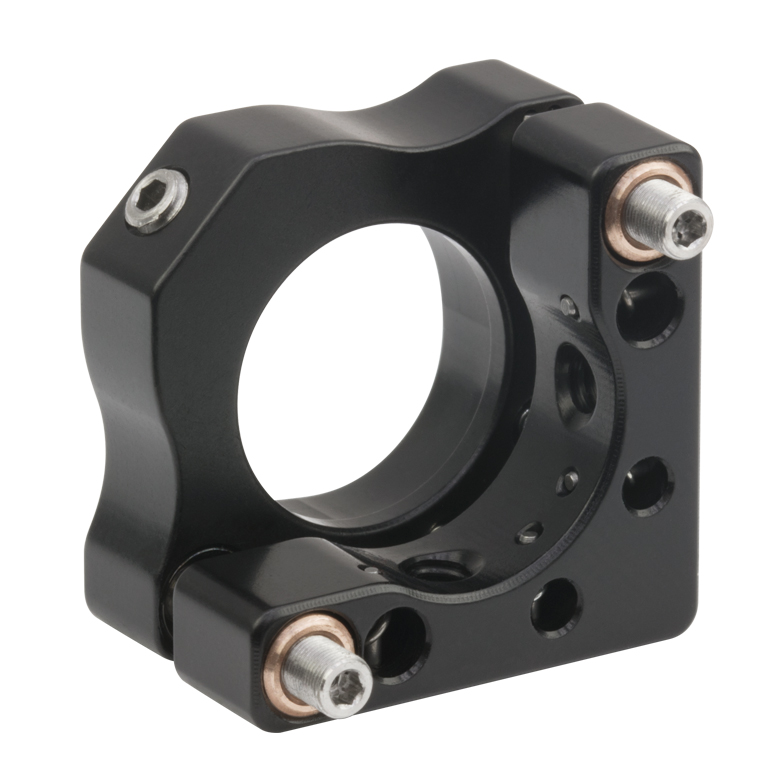

KM05 (KM05/M) Kinematic Mirror Mount for Ø1/2" Optics, 8-32 (M4) Taps		10
MH12 Mirror Holder for Ø1/2" Optics		5
KMSS (KMSS/M) Compact Kinematic Mirror Mount, Hex Adjuster, 8-32 (M4) Taps for Post Mounting		5

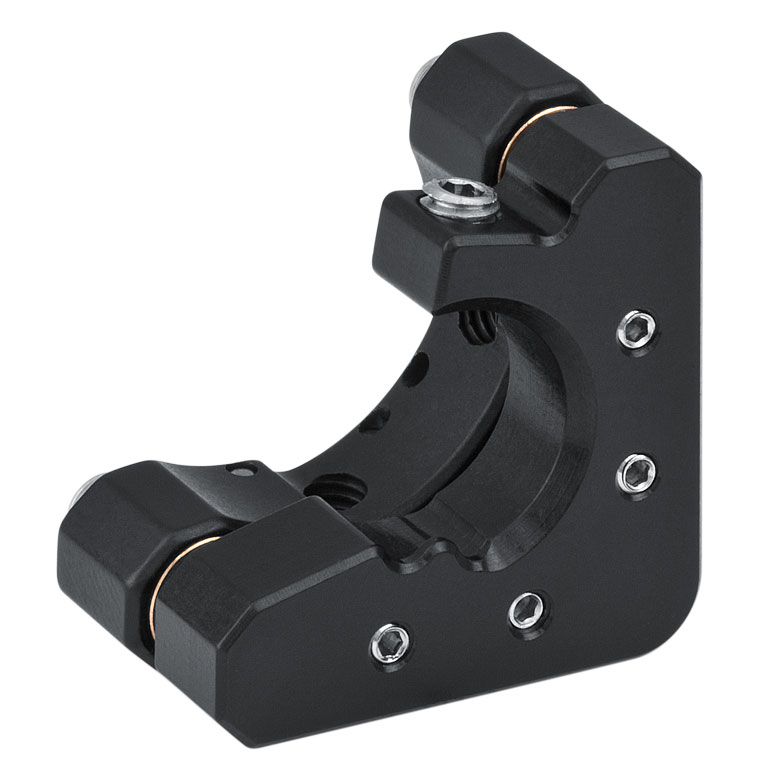

KM05FR (KM05FR/M) Rear-Loaded Right-Handed Clear-Quadrant Mirror Mount		5
MK05 (MK05/M) Mini-Series Kinematic Mirror Mount for Ø1/2" Optics, 4-40 (M3) Taps		5
KM05DR (KM05DR/M) Right-Handed Kinematic Mount for Ø1/2" D-Shaped Mirrors, 8-32 (M4) Taps		3
KM05CP (KM05CP/M) Kinematic Mirror Mount for Ø1/2" Optics with Post-Centered Front Plate, 8-32 (M4) Taps		5

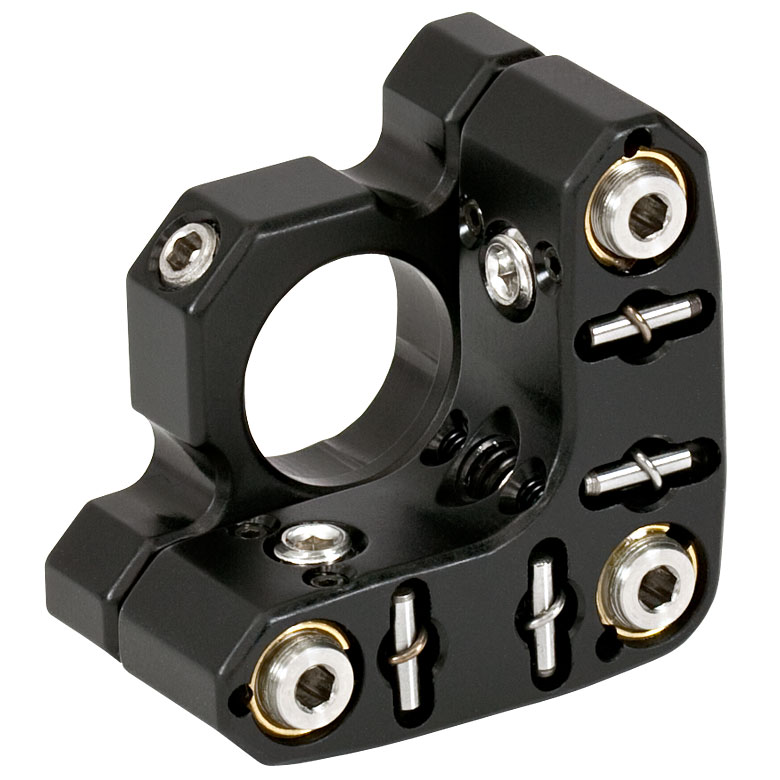

KS05 (KS05/M) Ø1/2" Precision Kinematic Mirror Mount, 3 Adjusters, 8-32 (M4) Taps		4
KS05T (KS05T/M) SM05-Threaded Precision Kinematic Mirror Mount for Ø1/2" Optics, 3 Adjusters, 8-32 (M4) Taps		4

Fixed Mounts
Item # and Description	Photo (Click to Enlarge)	Quantity
LMR05 (LMR05/M) Lens Mount with Retaining Ring for Ø1/2" Optics, 8-32 (M4) Tap		5

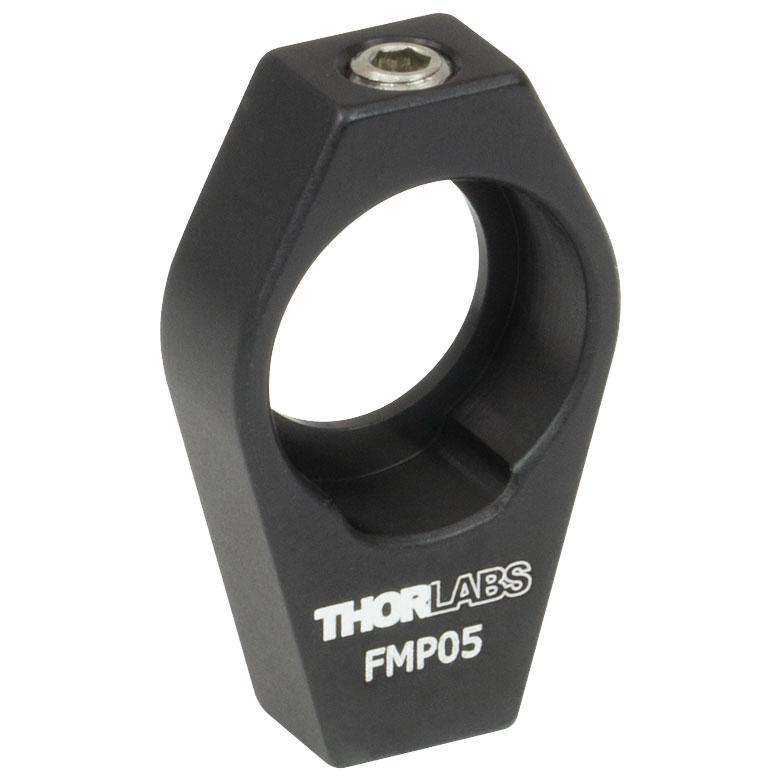

FMP05 (FMP05/M) Fixed Ø1/2" Mirror Mount, 8-32 (M4) Tap		5
H45A 45° Mirror Mount for Ø1/2" Optics		2

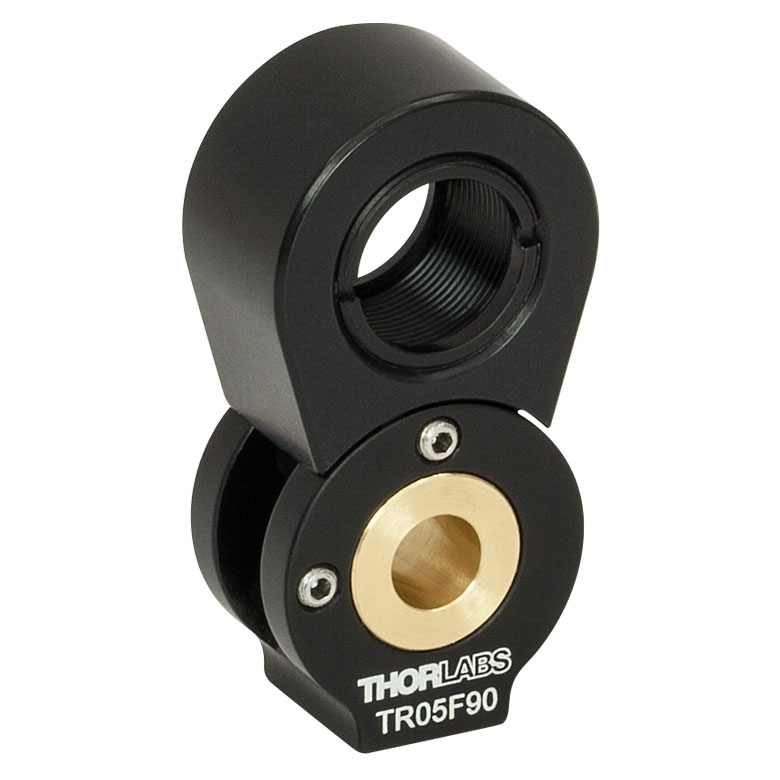

TR05F90 (TR05F90/M) 90° Flip Mount for Ø1/2" Filters and Optics, 8-32 (M4) Tap		3

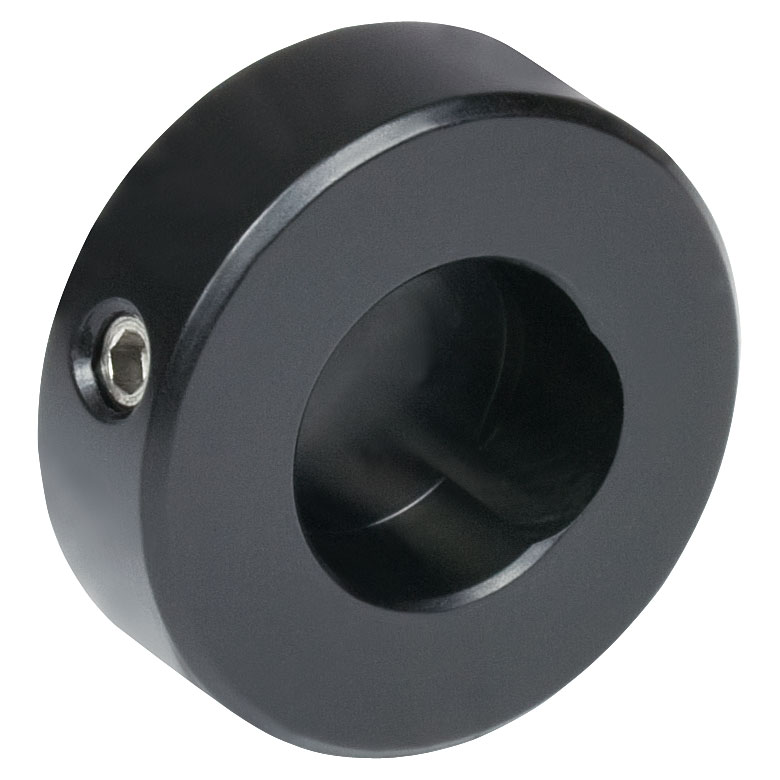

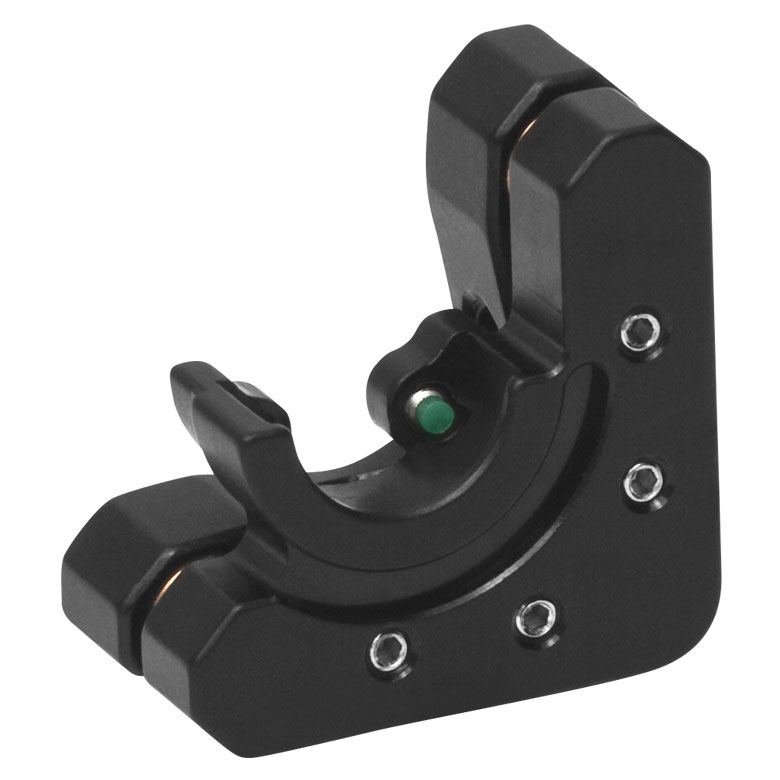

DMM05 (DMM05/M) Fixed Mount for Ø1/2" D-Shaped Mirrors		3

Rotation and Translation Mounts
Item # and Description	Photo (Click to Enlarge)	Quantity
KS05RS Kinematic Rotation Mount for Ø1/2" Optics		2
PRM05 (PRM05/M) High-Precision Rotation Mount for Ø1/2" (12.5 mm) Optics		2

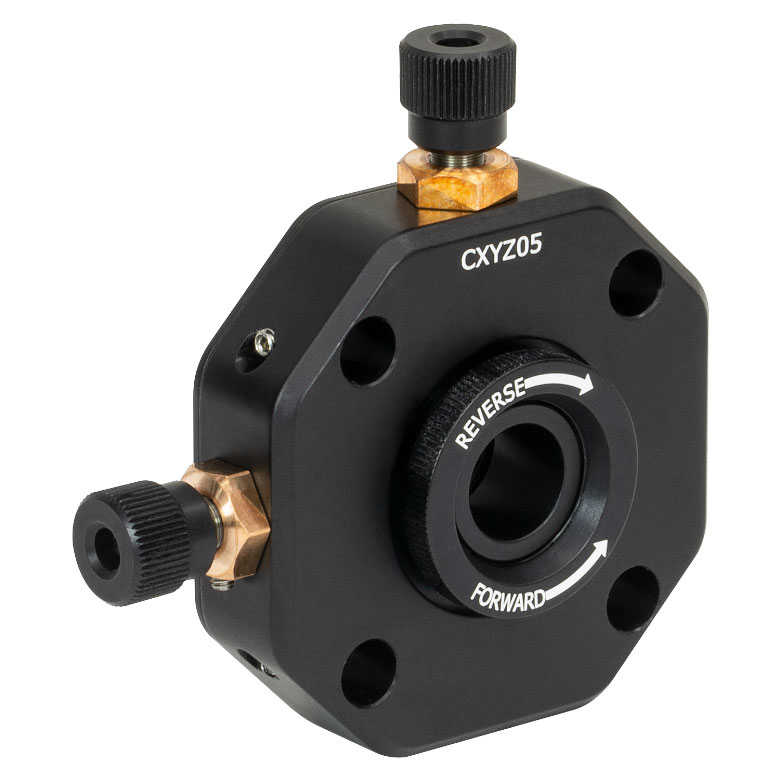

CXYZ05A (CXYZ05A/M) XYZ Translation Mount for Ø1/2" Optics, 8-32 (M4) Taps		1
RSP05 (RSP05/M) Rotation Mount for Ø1/2" (Ø12.7 mm) Optics, 8-32 (M4) Tap		2

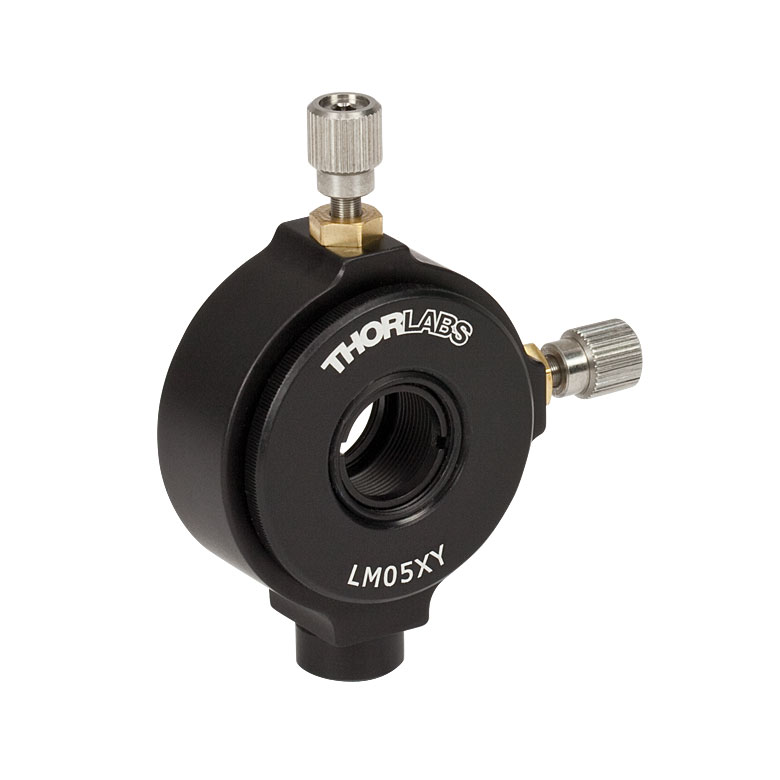

LM05XY (LM05XY/M) Translating Lens Mount for Ø1/2" Optics, 1 Retaining Ring Included, 8-32 (M4) Tap		3

Accessories
Item # and Description	Photo (Click to Enlarge)	Quantity
SS8N013 8-32 Stainless Steel Nylon-Tipped Setscrew, 1/8" Long, Pack of 10		1

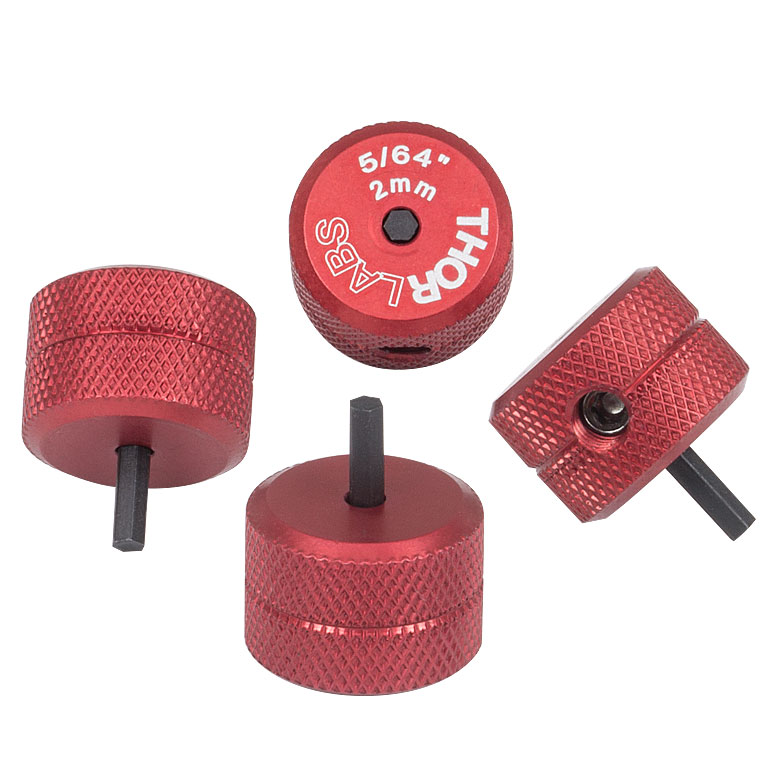

HKTS-5/64 5/64" (2 mm) Hex Key Thumbscrew, Pack of 4		1
SPW603 Spanner Wrench for SM05-Threaded Retaining Rings, Length = 1.00"		1
AP8E4E (AP4M3M) Adapter with External 8-32 (M4) Threads and External 4-40 (M3) Threads		5
