Products HomeKFシリーズフランジ付き部品＆アクセサリー
- Quickly Connect to KF16, KF25, or KF40 Vacuum Systems
- Adapters for Small-Diameter Tubing
- KF40 Fiber Feedthroughs for Ultra-High Vacuum
- Wing Nut Clamps and O-Ring Carriers

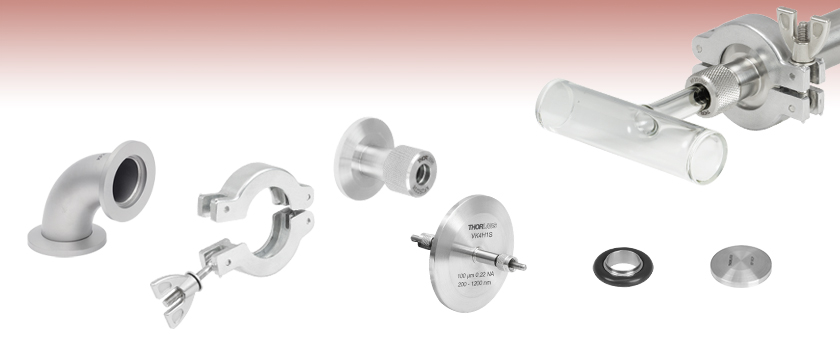

KF25E90
90° Elbow Joint
with KF25 Flanges
KF25WNC
KF25 Wing Nut Clamp
Application Idea
A KF25C050 Compression Fitting is used to add an empty glass cell to a KF-compatible vacuum system.
KF25C038
KF25 Flange to Ø0.375"
Compression Fitting
Adapter
KF16CP
KF16 Blank Flange
KF16CR-F
KF16 Fluorocarbon
O-Ring Carrier
VK4H1S
KF40 Flange for
Ø100 µm SMA Fibers
Please Wait
An approach for working with KF flanges is demonstrated, and tips are shared for minimizing leak rates, extending lifetimes, and recognizing when to replace O-rings.
特長
- ISO 2861に準拠したクランプ型の簡単脱着式継手
- 真空側の部品は超音波洗浄済み
- すべての部品は2重に真空密封されて出荷
- 他の公称径を有するKFフランジについては、当社までお問い合わせください。
KFフランジはISO標準に準拠した真空用継手で、接合面の間に設置したゴム製のOリングを圧縮して真空封止します。KFフランジはNW、QFまたはDNフランジとも呼ばれ、使い易く、メンテナンスや再利用も容易なため、真空システムを簡単に構築することができます。
また、英国規格の管用平行ネジ(British Standard Pipe Parallel/BSPP)やダブルフェルールフレアレス管継手を、KF16真空フランジに取付けるためのネジアダプタもご用意しております。このほかに、KF25フランジ付きエルボー型パイプや、6.35 mm(0.250インチ)、9.53 mm(0.375インチ)、12.7 mm(0.500インチ)のパイプ外径に対応するフレアレス管継手用アダプタもございます。当社の超高真空対応のファイバーフィードスルーKF40フランジを使用すると、SMA905コネクタ付きファイバーパッチケーブルとアダプタを用いて10-8 Torrまでの超高真空システムに光を導入することができます。これらのアダプタやファイバーフィードスルーは、ウィングナットクランプやOリングキャリアを用いて真空システムに取り付けることができます。当社のウィングナットクランプ、Oリングキャリアおよびブランクキャップには、KF16用、KF25用、KF40用がございます。KFシリーズフランジの主要な寸法については「KFフランジのサイズ」タブをご覧ください。当社では、すべての標準品のKFフランジを自社の機械工作室で改造したりカスタマイズしたりすることができます。ご要望がございましたら当社までご連絡ください。
最良の性能を得るには、KFシステム内で使用するOリングには真空用グリースをごく薄く塗布する必要があります。塗布は手で行いますが、その際は手袋を着用し、グリースの量はOリングに艶が出るくらいにしてください。組立てる前にOリングとそれを取り付ける接合面を目視で検査し、適切な接触を妨げてリークの原因になるような埃等が付着していないことを確認してください。Oリングは定期的に検査し、ひび割れ、破れ、または使用に伴う埃の蓄積などが無いかを確認してください。リークを起こすおそれのあるOリングは交換してください。
| Quick Links | |||||
|---|---|---|---|---|---|
| Flange | Description | Flange | Description | Flange | Description |
| KF16 | G1/4" Thread Adapter | KF25 | KF40 | Fiber Feedthroughs | |
| Pipe Fittings | Wing Nut Clamps | ||||
| Wing Nut Clamps | Wing Nut Clamps | O-Ring Carriers | |||
| O-Ring Carriers | O-Ring Carriers | ||||
| - | |||||
Click to Enlarge
KF40フランジの寸法
Click to Enlarge
KF25フランジの寸法
Click to Enlarge
KF16フランジの寸法
KFフランジのサイズ
KFフランジはISO 2861に定められているクランプ型のクイックリリース式継手です。この規格では、10 mm、16 mm、25 mm、40 mm、50 mmの5種類の標準的なKFフランジについて、その寸法と公差を規定しています。これらのサイズはフランジ付きパイプの公称口径です。「KF」という名称はドイツ語の「Klein Flansche」に由来し、「小型のフランジ(small flange)」を意味します。この名称はKFフランジがISOおよびDIN規格に採用された頃から使用されています。50 mm以上のパイプには、CFフランジのように金属製のガスケットを変形させて封止するフランジの方が適しています。
当社では、16 mm、25 mm、40 mmのKFシリーズ部品やアクセサリを標準品としてご用意しています。フランジの寸法は右の図でご覧ください。当社では、すべての標準品のKFフランジを自社の機械工作室で改造したりカスタマイズしたりすることができます。ご要望がございましたら当社までご連絡ください。
| Posted Comments: | |
Spectroscopist .
(posted 2019-05-09 09:34:50.377) Great that Thorlabs gets vacuum components into the catalogue! Most suppliers of vacuum components have a lead time of one week -- perfect that parts can now be available the next day! YLohia
(posted 2019-05-09 12:11:13.0) Thank you for your feedback! We try to stock the majority of our catalog for the convenience of our customers. |
ズーム
Click to Enlarge
当社のヘリオットセル(左)のダブルフェルール継手は、真空フランジアダプタKF16G25E(右)に交換できます。ただしヘリオットセルの継手部分をお客様が交換または調整された場合、リークレートは保証されませんのでご注意ください。
- KFフランジの真空システムとBSPPネジ付き部品との接続
- 耐久性に優れ、アウトガスの少ないSUS304ステンレススチール製
- 外側のフラットな面は14 mm(9/16インチ)レンチに対応
KF16フランジ-G1/4インチネジアダプタにより、真空システムを英国規格の管用平行ネジ(British Standard Pipe Parallel/BSPP)付きの部品に接続することができます。このアダプタの内径はØ9.0 mm(Ø0.35インチ)です。付属のゴム製ガスケットは、あらかじめ取り付けられております。このガスケットの取り外しは、損傷の恐れがありますので推奨しておりません。締め付け用のフラットな面には14 mm(9/16インチ)レンチがご使用いただけます。
ズーム
Click to Enlarge
アダプタKF16PC25とダブルフェルールフレアレス管継手。KF16PC25およびKF16PC6/Mにはフェルールおよびナットは含まれておりません。
| Item # | Compatible Pipe OD | Thread Type |
|---|---|---|
| KF16PC25 | 1/4" | 7/16"-20 |
| KF16PC6/M | 6 mm |
- KFフランジの真空システムをダブルフェルールフレアレス管継手に素早く接続
- 耐久性に優れ、アウトガスの少ないSUS304ステンレススチール製
- 六角ネジは14 mm(9/16インチ)レンチに対応
こちらのアダプタは、KF16の真空システムをダブルフェルールフレアレス管継手に接続することができ、Swagelok®社製の継手に取り付けられるようになります。右の写真はアダプタKF16PC25とフレアレス管継手との接続方法を示しています。なお、こちらのダブルフェルールフレアレス管継手用アダプタには、フロントフェルール、バックフェルール、ナットは付属しておりませんのでご注意ください。 アダプタKF16PC6/MにはØ6 mm金属チューブ、KF16PC25にはØ1/4インチ金属チューブが取り付けられます。また、アダプタの六角ネジには14 mm(9/16インチ)レンチがご使用いただけます。フランジはプラスチック製の保護カバー付きで発送されます。
ズーム| Item # | Compatible Pipe OD | Included O | |||
|---|---|---|---|---|---|
| OD | ID | Thickness | Dash #a | ||
| KF25C025 | 0.250" | 0.38" | 0.24" | 0.07" | 010 |
| KF25C038 | 0.375" | 0.50" | 0.36" | 0.07" | 012 |
| KF25C050 | 0.500" | 0.63" | 0.49" | 0.07" | 014 |
- ガラスおよび金属製のパイプをKFシリーズ対応の真空システムに素早く接続
- 6.35 mm(0.250インチ)、9.53 mm(0.375インチ)、12.7 mm(0.500インチ)のパイプ外径に対応
- 耐性に優れ、アウトガスの少ないSUS304ステンレススチール製
- Viton®フッ素エラストマーOリング内蔵
フレアレス管継手用マウント付きKF25フランジを使用して、ネジ切り加工無しのパイプをガスラインや空のガラスセルのガラスチューブなどの真空システムに取り付けることができます。それぞれの取付部には内部にVitonフッ素エラストマーOリングが付いています。取付部のローレット加工されたキャップを手で締め付けると、Oリングが圧縮され、挿入したパイプの周辺が真空になります。最良の結果を得るには、内部のOリングに真空グリースを薄く塗布します。真空封止の補助となるだけでなく、パイプをOリングに沿って挿入する際の引っ掛かりや損傷を防ぐ役割も果たします。ローレット付きのキャップを締め付けすぎないようにしてください。過度な力を与えるとOリングが歪んだり空気漏れの原因となったりします。内蔵されているOリングのサイズについては右の表をご覧ください。フランジはプラスチック製の保護カバー付きで発送されます。
VitonはChemours社の登録商標です。
ズーム
Click for Details
エルボー型パイプKF25E90の寸法
Click for Details
エルボー型パイプKF25E45の寸法
- KF25真空システム用の直線型パイプとエルボー型ジョイント
- チューブの寸法
- 直線型パイプ：内径22.1 mm、外径25.1 mm
- エルボー型パイプ：内径22.1 mm、外径25.4 mm
- 耐久性に優れ、アウトガスの少ないSUS304ステンレススチール製
真空システムの構築時にお使いいただけるKFフランジ付きの直線型パイプおよび角度付きエルボー型パイプをご用意しております。右図をクリックすると、角度付きエルボー型パイプの詳細をご覧いただけます。すべてのフランジは、プラスチック製の保護カバーを付けて出荷されます。
ズーム
- 真空レベル1 x 10-8 Torrまで使用可能
- KF40 (Ø2.17インチ)フランジに適合
- ハーメチックシールされたマルチモードステップインデックスファイバ
- コア径:Ø100 µm、Ø200 µm、Ø400 µm、Ø600 µm
- 高OH：200 nm～1200 nm
- 耐久性に優れ、アウトガスの少ないSUS304ステンレススチール製
- 本体はレーザ溶接、真空側は接着剤不使用
- 250 °Cまでのベイキングが可能
- KF40フランジ用センタリングOリングキャリアならびにウィングナットクランプもご用意(下記参照)
当社の超高真空対応高OHファイバーフィードスルーKF40フランジは、SMA905コネクタ付きファイバーパッチケーブルとアダプタを使用し、超高真空システムへの光入力が可能です。SUS304ステンレススチール製で、10-8までの超高真空システムに対応します。全ての材質はNASAの低ガス放出規格ASTM E 595-77-84-90に準拠しています。フィードスルーにはハーメチックシールされたNA0.22のステップインデックスマルチモードファイバがステンレススチール製シェル内に組み込まれており、挿入損失は≤2.3 dBと低く、最大1 Wの入力パワーに対応します。フランジは、クリーンルーム環境に運搬されるまでの間の汚染から保護するために2重のバッグに入っています。
Click to Enlarge
KF40フランジ用超高真空ファイバーフィードスルーの断面図
ファイバーフィードスルーの両端にはオス型SMA905コネクタが付いています。ファイバーパッチケーブルを接続するにはアダプタをご使用いただけます。真空環境下におけるフィードスルーを真空対応のパッチケーブルに接続するために、真空対応SMA-SMAアダプタADASMAVがご使用いただけます。
これらのフランジのレーザ溶接部は、従来の接着剤による接合部より構造が頑丈で、リークレートを大幅に抑制します。また、これらのレーザ溶接部とガラス-金属のハーメチックシールにより、クリーニングしやすい外表面のみが真空に直接さらされることになります。フィードスルーの真空にさらされる側には接着剤が使用されていないため、真空システムの汚染とガス放出は最小限に抑えられます。
これらのKFフランジはISOに準拠した真空対応の金具で、ウィングナットクランプとOリングキャリア(どちらも下記参照)を使用し真空システムに結合が可能です。ウィングナットクランプの角度付き部分がフランジの間にあるOリングを圧縮し、素早く真空封止します。 ウィングナットクランプはM5 x 0.8ネジ付きで、手だけで締め付けることが可能なため、システム内でKFフランジの交換が簡単に行えます。なお、Oリングキャリアとウィングナットクランプは別途ご購入いただく必要がありますのでご注意ください。
| Item # | Fiber Core | Fiber | Wavelength Range | NA | Vacuum Level | Insertion Loss | Max Optical Power | Max Temperature | Leak Rate |
|---|---|---|---|---|---|---|---|---|---|
| VK4H1S | Ø100 µm | High OH | 200 - 1200 nm | 0.22 ± 0.02 | 1 x 10-8 Torr | ≤2.3 dB | 1 W | 250 °C | ≤1 x 10-10 mbar⋅L/s (Helium Standard) |
| VK4H2S | Ø200 µm | ||||||||
| VK4H4S | Ø400 µm | ||||||||
| VK4H6S | Ø600 µm |
ズーム
- 真空レベル1 x 10-8 Torrまで使用可能
- KF40 (Ø2.17インチ)フランジに適合
- ハーメチックシールされたマルチモードステップインデックスファイバ
- コア径Ø100 µm
- 中赤外(MIR)用InF3(0.3 - 5.5 µm)
- 耐久性に優れ、アウトガスの少ないSUS304ステンレススチール製
- 90 °Cまでのベイキングが可能
- KF40フランジ用センタリングOリングキャリアならびにウィングナットクランプもご用意(下記参照)
当社の中赤外(MIR)用超高真空対応ファイバーフィードスルーKF40フランジは、SMA905コネクタ付きファイバーパッチケーブルとアダプタを使用し、超高真空システムへの光入力が可能です。SUS304ステンレススチール製で、10-8 Torrまでの超高真空システムに対応します。 全ての材質はNASAの低ガス放出規格ASTM E 595-77-84-90に準拠しています。フィードスルーにはハーメチックシールされたNA0.26のステップインデックスマルチモードファイバがステンレススチール製シェル内に組み込まれており、挿入損失は2.3 dB以下と低く、最大1 Wの入力パワーに対応します。フランジは、クリーンルーム環境に運搬されるまでの間の汚染から保護するために2重のバッグに入っています。
ファイバーフィードスルーの真空側にはオス型SMA905コネクタが付いており、真空と反対側には耐久性が高く、ハーメチックシールされた長さ451.6 mmのInF3マルチモードファイバーケーブルが付いてます(取り外し不可)。真空と反対側にあるこの耐久性の高いケーブルにより、挿入損失を低減しながらより多くの機器を直接取り付けることができます。このファイバーケーブルを取り外すことはできませんのでご注意ください。
これらのKFフランジはISOに準拠した真空対応の金具で、ウィングナットクランプとOリングキャリア(どちらも下記参照)を使用し真空システムに組み込みが可能です。ウィングナットクランプの角度付き部分がフランジの間にあるOリングを圧縮し、素早く真空封止します。 ウィングナットクランプはM5 x 0.8ネジ付きで、手だけで締め付けることが可能なため、システム内でKFフランジの交換が簡単に行えます。なお、Oリングキャリアとウィングナットクランプは別途ご購入いただく必要がありますのでご注意ください。
| Item # | Fiber Core | Fiber | Wavelength Range | NA | Vacuum Level | Insertion Loss | Max Optical Power | Max Temperature | Leak Rate |
|---|---|---|---|---|---|---|---|---|---|
| VK4F1S | Ø100 µm | MIR (InF3) | 0.3 - 5.5 µm | 0.26 ± 0.02 @ 2.0 µm | 1 x 10-8 Torr | ≤2.3 dB | 1 W | 90 °C (Bake Out) 75 °C (Operating) | ≤1 x 10-10 mbar⋅L/s (Helium Standard) |
ズーム
- 真空レベル1 x 10-8 Torrまで使用可能
- KF40 (Ø2.17インチ)フランジに適合
- ハーメチックシールされたマルチモードステップインデックスファイバ
- コア径:Ø100 µm、Ø200 µm、Ø400 µm、Ø600 µm
- 低OH：400 nm～2400 nm
- 耐久性に優れ、アウトガスの少ないSUS304ステンレススチール製
- 本体はレーザ溶接、真空側は接着剤不使用
- 250 °Cまでのベイキングが可能
- KF40フランジ用センタリングOリングキャリアならびにウィングナットクランプもご用意(下記参照)
当社の超高真空対応低OHファイバーフィードスルーKF40フランジは、SMA905コネクタ付きファイバーパッチケーブルとアダプタを使用し、超高真空システムへの光入力が可能です。SUS304ステンレススチール製で、10-8までの超高真空システムでご使用いただけます。 全ての材質はNASAの低ガス放出規格ASTM E 595-77-84-90に準拠しています。フィードスルーにはハーメチックシールされたNA0.22のステップインデックスマルチモードファイバがステンレススチール製シェル内に組み込まれており、挿入損失は≤2.3 dBと低く、最大1 Wの入力パワーに対応します。フランジは、クリーンルーム環境に運搬されるまでの間の汚染から保護するために2重のバッグに入っています。
Click to Enlarge
KF40フランジ用超高真空ファイバーフィードスルーの断面図
ファイバーフィードスルーの両端にはオス型SMA905コネクタが付いています。ファイバーパッチケーブルを接続するにはアダプタをご使用いただけます。真空環境下におけるフィードスルーを真空対応のパッチケーブルに接続するために、真空対応SMA-SMAアダプタADASMAVがご使用いただけます。
これらのフランジのレーザ溶接部は、従来の接着剤による接合部より構造が頑丈で、リークレートを大幅に抑制します。また、これらのレーザ溶接部とガラス-金属のハーメチックシールにより、クリーニングしやすい外表面のみが真空に直接さらされることになります。フィードスルーの真空にさらされる側には接着剤が使用されていないため、真空システムの汚染とガス放出は最小限に抑えられます。
これらのKFフランジはISOに準拠した真空対応の金具で、ウィングナットクランプとOリングキャリア(どちらも下記参照)を使用し真空システムに結合が可能です。ウィングナットクランプの角度付き部分がフランジの間にあるOリングを圧縮し、素早く真空封止します。 ウィングナットクランプはM5 x 0.8ネジ付きで、手だけで締め付けることが可能なため、システム内でKFフランジの交換が簡単に行えます。なお、Oリングキャリアとウィングナットクランプは別途ご購入いただく必要がありますのでご注意ください。
| Item # | Fiber Core | Fiber | Wavelength Range | NA | Vacuum Level | Insertion Loss | Max Optical Power | Max Temperature | Leak Rate |
|---|---|---|---|---|---|---|---|---|---|
| VK4L1S | Ø100 µm | Low OH | 400 - 2400 nm | 0.22 ± 0.02 | 1 x 10-8 Torr | ≤2.3 dB | 1 W | 250 °C | ≤1 x 10-10 mbar⋅L/s (Helium Standard) |
| VK4L2S | Ø200 µm | ||||||||
| VK4L4S | Ø400 µm | ||||||||
| VK4L6S | Ø600 µm |
ズーム- KFシリーズのフランジ付き部品をクランプ
- 手で素早く締め付け可能(ツール不要)
- KF16、KF25、KF40のフランジサイズに対応
締め付け用のウィングナットクランプは、Oリングを間に挟んだ2つのKFフランジの外周にフィットします。クランプの角度の付いた部分でフランジ間のOリングを圧縮し、素早く真空封止します。ウィングナット(M5 x 0.8)はツールを使わずに手だけで締め付けることができ、KFフランジ付きシステム部品の取付け・取り外しが素早くできます。
真空に引くとKFの接続部がさらに圧縮され、ウィングナットクランプが緩んでしまうことがあります。クランプをさらに締め付けることは可能ですが、締め付けすぎないようにしてください。システムが大気圧に戻った時にウィングナットが取り外しにくくなったり、動かなくなったりするおそれがあります。また、真空に引いた状態ではウィングナットクランプを取り外さないでください。
ズーム| Item # | Included O-Ring Dimensions | |||
|---|---|---|---|---|
| OD | ID | Thickness | Dash #a | |
| KF16CR-F | 1.15" | 0.73" | 0.21" | 314 |
| KF25CR-F | 1.52" | 1.10" | 0.21" | 320 |
| KF40CR-F | 2.05" | 1.65" | 0.20" | - |
- KFフランジ間のOリングの位置を固定
- 2つのKFの接合部を真空封止
- フルオロカーボン製のOリング付き
- KF16、KF25、KF40用フランジサイズに対応
Oリングキャリアは、クランプ中にKFフランジ部品間のOリングを中心部に固定します。こちらのキャリアはKF16、KF25またはKF40のフランジサイズに対応しています。Oリングキャリアにはフルオロカーボン製のOリングが1つずつ付属します。
最良の性能を得るために、Oリングには真空対応グリースをごく薄く塗布する必要があります。塗布は手で行いますが、その際は手袋を着用し、グリースの量はOリングに艶が出るくらいにしてください。ご使用前に、Oリングとそれを取り付ける接合面に埃が付着していないかを確認してください。適切に接合できなかったり、空気が漏れたりする原因となります。Oリングに乾腐やひび割れ、破れ、または使用時に発生する埃の堆積などがないかを常に確認してください。 空気漏れを起こすおそれのあるOリングは交換してください。
ズーム- 耐性に優れ、アウトガスの少ないSUS304ステンレススチール製
- 使用していない真空ポートをブロック
- KF16、KF25またはKF40のフランジサイズに対応
ステンレススチール製のKFフランジ用ブランクキャップを使用した、真空システムに取り付けていない真空アセンブリの保護、リーク試験を行う際のポートのブロック、真空チャンバ本体の未使用ポートの終端などに使用できます。
