エクステンションチューブ、Cマウント&SM1ネジ付き　


  • External C-Mount Threading, Internal SM1 Threading
  • Increase Magnification of Ø1" Lens Systems for C-Mount Cameras
  • House Fixed-Focus Lenses for C-Mount Cameras

CM1L03

0.33" Extension

CM1L05

0.53" Extension

CM1L10

1.03" Extension

CM1L20

2.03" Extension

CM1L30

3.03" Extension

Application Idea

An extension tube increases image magnification of an SM1 lens system on a C-Mount camera. See the Application tab for more information.

Related Items


Please Wait
Ray Diagram Demonstrating the effect of a C-Mount Extension Tube
Click to Enlarge
上の図ではカメラとレンズの間にエクステンションチューブを取り付けることにより、物体までの距離が短く、像までの距離が長くなることを示しています。
Adapters Button

特長

  • カメラ取り付け用Cマウント外ネジ付き
  • Ø25 mm～Ø25.4 mm(Ø1インチ)光学素子取付け用SM1内ネジ
    • 取り付けられたレンズシステムの倍率増大　
    • カスタム仕様の固定焦点レンズシステムの収納
  • 長さは8.4 mm～77.0 mmの範囲で5種類をご用意
  • 各エクステンションチューブに固定リングSM1RRが1個付属

こちらのエクステンションチューブは、その外ネジを用いてCマウントカメラに直接接続できます。また内ネジは当社の標準的な規格のSM1ネジで、Ø25 mm～Ø25.4 mm(Ø1インチ)の光学素子やオプトメカニクス部品を接続するためのものです。これらのエクステンションチューブは倍率を大きくしたい場合や、SM1レンズチューブ内に構築された光学アセンブリの最短焦点距離を短くしたい場合にご利用いただけます。また、CマウントやCSマウントのカメラ(例：当社のサイエンティフィックCCDカメラ)に直接取り付けられる固定焦点システムを収納するのにもご利用いただけます。 長さは8.4 mm、13.5 mm、26.2 mm、51.6 mm、77.0 mmの5種類をご用意しております。その他の長さをご希望の場合には当社までご連絡ください。

エクステンションチューブは、右の図でご覧いただけるように、像とセンサの距離を伸ばすことで取り付けたSM1ネジ付きレンズシステムの倍率を大きくします。像との距離が長くなるのと同時に物体との距離が短くなり、レンズシステムの最短焦点距離は短くなります。SM1内ネジはØ25 mm～Ø25.4 mm(Ø1インチ)光学素子の取り付け用にも設計されています。光学素子はプラスチックまたは真鍮製のスペーサで距離を定め、固定リングで固定できます。エクステンションチューブのネジ規格が簡単に区別できるよう、Cマウント外ネジ側の外周に2本の溝が付いています。各チューブの型番は端面に刻印されています。

当社では光学素子とオプトメカニクス部品を豊富に取り揃えており、イメージングシステムをゼロから構築することができます。当社の部品を用いて構築されたレンズアセンブリとエクステンションチューブで倍率を大きくする方法に付いては、「用途」タブでご覧いただけます。 当社では2つのCマウント部品を接続するためのCマウント内ネジ＆外ネジ付きレンズチューブや、様々な種類のSM1内ネジ＆外ネジ付きレンズチューブをご用意しております。

Custom Thorlabs Camera Lens Images Target
Click to Enlarge
View Imperial Product List
型番数量Description
Lens Assembly
SM1A91ネジ変換アダプタ、SM1内ネジ＆Cマウント外ネジ、4.4 mmスペーサ
CM1L101エクステンションチューブ、SM1内ネジ(25.4 mm)＆Cマウント外ネジ、固定リング1個付属
SM1NR11Ø25 mm～Ø25.4 mm(Ø1インチ)光学素子用非回転式SM1ズーム筐体、移動量50.8 mm
SM1L20C1側面アクセススロット付きSM1レンズチューブ、ネジ深さ50.8 mm、固定リング2個付属
LB1811-A1N-BK7両凸レンズ -Ø25.4mm -f = 35mm (ARコート：350-700nm)
SM1S6M1Ø25.4 mm(Ø1インチ)真鍮製光学スペーサ、厚さ6mm
LC2679-A1N-SF11平凹レンズ、Ø25.4 mm 、f = -30 mm (ARコーティング：350-700 nm)
SM1S10M1Ø25.4 mm(Ø1インチ)真鍮製光学スペーサ、厚さ10mm
LC1582-A1N-BK7平凹レンズ、Ø25.4mm、f=-75.0mm、ARコーティング350～700nm
SM1S10M1Ø25.4 mm(Ø1インチ)真鍮製光学スペーサ、厚さ10mm
LBF254-050-A1N-BK7ベストフォームレンズ、Ø25.4mm、f=50mm、ARコーティング350～700nm
SM1T21SM1カプラ、外ネジ付き、長さ12.7 mm、ロッキングリング2個付き
SM1D251レバー作動アイリス(Ø1.4～25.0 mm)、SM1ネジ付き
SM1L101SM1レンズチューブ、ネジ深さ25.4 mm、固定リング1個付属
Camera and Table Mounting
TR21Ø1/2インチポスト、#8-32ネジ、1/4”-20タップ穴付き、長さ2インチ(インチ規格)
UPH21Ø12 mm～Ø12.7 mmスイベル式ポストホルダ、バネ式六角固定つまみネジ付き、長さ2インチ (インチ規格)
Target and Rail
R2L2S1N1NBS 1963Aネガ分解能(解像度)ターゲット、50.8 mm x 50.8 mm、1～18サイクル/mm
XYF11XYマウント、1/2インチ～3インチ長方形光学素子用、#8-32タップ穴(インチ規格)
TR21Ø1/2インチポスト、#8-32ネジ、1/4”-20タップ穴付き、長さ2インチ(インチ規格)
PH21Ø1/2インチポストホルダ、バネ付き六角固定つまみネジ付き、長さ2インチ(インチ規格)
RC11アリ溝式レールキャリア、25.4 mm x 25.4 mm、M6ザグリ穴付き
RLA18001アリ溝式光学レール、長さ18インチ (インチ規格)
*
View Metric Product List
型番数量Description
Lens Assembly
SM1A91ネジ変換アダプタ、SM1内ネジ＆Cマウント外ネジ、4.4 mmスペーサ
CM1L101エクステンションチューブ、SM1内ネジ(25.4 mm)＆Cマウント外ネジ、固定リング1個付属
SM1NR11Ø25 mm～Ø25.4 mm(Ø1インチ)光学素子用非回転式SM1ズーム筐体、移動量50.8 mm
SM1L20C1側面アクセススロット付きSM1レンズチューブ、ネジ深さ50.8 mm、固定リング2個付属
LB1811-A1N-BK7両凸レンズ -Ø25.4mm -f = 35mm (ARコート：350-700nm)
SM1S6M1Ø25.4 mm(Ø1インチ)真鍮製光学スペーサ、厚さ6mm
LC2679-A1N-SF11平凹レンズ、Ø25.4 mm 、f = -30 mm (ARコーティング：350-700 nm)
SM1S10M1Ø25.4 mm(Ø1インチ)真鍮製光学スペーサ、厚さ10mm
LC1582-A1N-BK7平凹レンズ、Ø25.4mm、f=-75.0mm、ARコーティング350～700nm
SM1S10M1Ø25.4 mm(Ø1インチ)真鍮製光学スペーサ、厚さ10mm
LBF254-050-A1N-BK7ベストフォームレンズ、Ø25.4mm、f=50mm、ARコーティング350～700nm
SM1T21SM1カプラ、外ネジ付き、長さ12.7 mm、ロッキングリング2個付き
SM1D251レバー作動アイリス(Ø1.4～25.0 mm)、SM1ネジ付き
SM1L101SM1レンズチューブ、ネジ深さ25.4 mm、固定リング1個付属
Camera and Table Mounting
AP25E6M1ネジアダプタ、外ネジ - 外ネジ、1/4"-20 - M6
TR50/M1Ø12.7 mmポスト、M4ネジ、M6タップ穴付き、長さ50 mm(ミリ規格)
UPH50/M1Ø12 mm～Ø12.7 mmスイベル式ポストホルダ、バネ式六角固定つまみネジ付き、長さ50 mm (ミリ規格)
Target and Rail
R2L2S1N1NBS 1963Aネガ分解能(解像度)ターゲット、50.8 mm x 50.8 mm、1～18サイクル/mm
XYF1/M1XYマウント、12.7 mm～76.2 mm長方形光学素子用、M4タップ穴(ミリ規格)
TR50/M1Ø12.7 mmポスト、M4ネジ、M6タップ穴付き、長さ50 mm(ミリ規格)
PH50/M1Ø12 mm～Ø12.7 mmポストホルダ、バネ付き六角固定つまみネジ付き、長さ50 mm(ミリ規格)
RC11アリ溝式レールキャリア、25.4 mm x 25.4 mm、M6ザグリ穴付き
RLA450/M1アリ溝式光学レール、長さ450mm (ミリ規格)
*

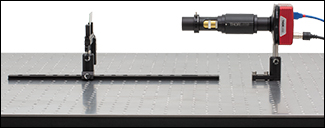

図1:CookeトリプレットレンズをCCDカメラに取り付けています。倍率を増大させるためにエクステンションチューブを使用しています。*リストには写真のカメラは含まれておりません。

エクステンションチューブを使用して像倍率を増大

当社では幅広い種類のフォトニクス機器を製造し、カスタム仕様のアセンブリをゼロから構築するためのプラットフォームをご提供しております。当社ではエクステンションチューブをどのように使ってシステムの倍率を増大するかを示すために、シンプルな4エレメントレンズシステムを設計しました。

Zemaxで焦点距離100 mmのシンプルなレンズアセンブリを設計しました。こちらからアセンブリの.zarファイルをダウンロードいただけます。この設計は当社の球面レンズを用い、それらの間隔を真鍮製スペーサで設定した場合にのみ限定されます。このアセンブリは、長さ2インチのレンズチューブに収めたCookeトリプレットを変形したものです。焦点を手動で調整できるように、チューブを非回転式SM1NR1ズーム筐体SM1NR1 に挿入しました。CCDカメラには、一般的なカメラと同様にCマウントネジが付いています。レンズとカメラを適合させるためにネジアダプタ SM1A9 を使用しましたが、これは完全に納まった状態のときにレンズの焦点を無限遠にできます。レンズの前面にはカプラSM1T2を使用してアイリス SM1D25 を追加し、センサに入射する光を調整できるようにしました。その前面には、さらにレンズフードとして長さ1インチの空のレンズチューブ SM1L10を追加し、レンズの視野外からの光を制限してレンズフレアやブルームを防止しました。エクステンションチューブを含む完全なセットアップが図1でご覧いただけます。

物体としてネガパターンのNBS 1963A分解能(解像度)ターゲットR2L2S1Nを使用しました。レンズはf/16まで絞りました。エクステンションチューブ無しの場合、レンズフードからの最短焦点距離は約300 mmでした(図2参照)。この倍率では、レンズの解像度は控えめに見ると4 lp/mmまで低下する可能性があります。ラインペアの密度が高いと色収差によりラインがぼやけてきます(図3参照)。ネジアダプタSM1A9を取り外し、1インチのエクステンションチューブCM1L10をSM1ネジ付きズーム筐体とCマウントカメラの間に挿入することにより、最短焦点距離は約200 mmとすることができました(図4参照)。その結果得られた倍率により、色収差によりラインがぼやけるまでの解像度は11 lp/mmまで向上しました(図5参照)。

この実験系は限定されたものではありますが、このようにエクステンションチューブを使用することで像倍率が増大し、最短焦点距離を短くできることを示しています。例えば小さな部品の品質管理用検査機器やマクロフォトグラフィなど、レンズシステムを物体に近づけて動作させなければならない様々な用途に便利です。こちらのページでご紹介しているエクステンションチューブを使うと、Ø25 mm～Ø25.4 mm(Ø1インチ)光学素子のアセンブリを素早く構築し、Cマウントカメラに取り付けるのが容易になります。

Custom Camera without Extension Tube
Click to Enlarge

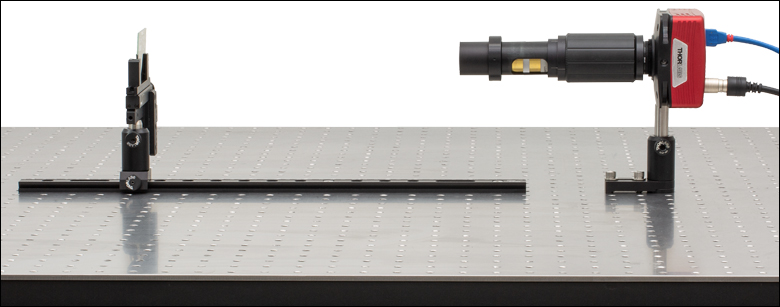

図2:エクステンションチューブが無い場合。システムの最短焦点距離は約 300 mmで、このシステムの場合は焦点を無限遠にすることができます。
Target Imaged with Extension Tube on Custom Camera
Click for Details
図3:エクステンションチューブ無しのシステムで取得した画像
Custom Camera Lens with Extension Tube
Click to Enlarge

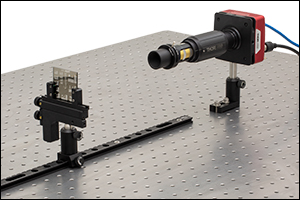

図4:エクステンションチューブ付きの場合。最短焦点距離は約200 mmまで短くなり、倍率は増大します。ただし、このシステムでは焦点を無限遠にはできません。
Target Imaged with Extension Tube on Custom Camera
Click for Details
図5:長さ1インチ(25.4 mm)のエクステンションチューブを付けて取得した画像

Click to Enlarge

ネジ仕様

下記はネジの概要についての説明です。仕様や寸法の詳細については、市販のMachinery's Handbook等をご参照ください。

ネジ山の名称
ネジ山は頂点(crest)、斜面(flank)、谷(root)の3つが繰り返されることで構成されています(右図参照)。特殊な場合を除き、ネジ山は、頂点または谷の中心に垂直な線を描いたとき、両側が対称的で、同じ角度で傾斜しています。隣り合うネジ山の間の距離はネジピッチと呼ばれます。フランク角とは、ネジ軸に対して垂直な線と斜面がなす角度と定義します。別途特記のない限り、ネジ山の斜面角度は30°なので、斜面と斜面の間の角度は合計で60°となります。それぞれの名称は右の図で示されています。

ネジの外径はネジ山の頂点の径、内径はネジの谷の径となります。ほとんどのネジでは頂点や谷の先端が鋭点ではないため、外径や内径の定義には頂点や谷を丸めた値が含まれています。ピッチ径は、外径と内径のおおよその中間値となります。　

Thread Form
Thread Formはネジの特長を定義しています。世界の多くで使用されているのはISOミリネジで、国際単位系で測定されています。またアメリカではインチ単位で測定されたユニファイネジが一般的です。ユニファイネジには様々な形状がありますが、UN規格は谷の輪郭が平ら、UNR規格では丸くなります。UNやUNRに文字を追加することによりネジ山の形状が詳細に説明されます。例えば谷の輪郭が平ら(UN規格)で極細目(extremely fine)のネジはUNEFネジとなります。またユニファイネジ規格で特殊なネジはUNSネジとなります。　

Thread Series
ほとんどのネジはThread Seriesで識別されます。Thread Seriesは外径とネジ山の密度で示されます。ネジ山の密度はミリネジではネジピッチ、ユニファイネジではThreads per Inch(TPI)で規定されています。ユニファイネジの場合、1/4"-20キャップスクリュのバレルは直径が1/4インチ、ピッチは20 TPIと表されます。ミリ規格のM4 x 0.7キャップスクリュのバレルは直径が4 mm、ピッチが0.7 mmです。M4 x 0.7はよくM4に省略されています。　

Unified Thread Class Tolerancing
LocationLooseOptimalStrict
Internal1B2B3B
External1A2A3A
Metric Thread Tolerance Positions
LocationLooseOptimalStrict
Internal-GH
Externale or fgh
Metric Thread Tolerance Grades
DimensionLocationTolerance Gradesa
Minor DiameterInternal4, 5, 6, 7, 8
Major DiameterExternal4, 6, 8
Pitch DiameterInternal4, 5, 6, 7, 8
External3, 4, 5, 6, 7, 8, 9
  • 公差等級が上がると公差が大きくなります。通常の長さのはめあいでは下線が引いてある等級が使用されます。

Thread Class
ネジ山の公差と許容差は、ネジのクラス(thread class)によって示されます。ユニファイネジは英数字で識別されます。数字は1から3まであり、大きいほど公差が厳しくなります。また、Aは外ネジ、Bは内ネジを示しています。

ミリネジは、数字の3から9までの公差等級と、eからhまでの公差位置で公差が決まります。等級がそのまま公差の度合を示しており、数字が小さいほど公差が厳しくなります。位置はピッチ径からの公差の距離を示しています。またアルファベットの大文字は内ネジ、小文字は外ネジです。　

Machinery's Handbook, 29th Edition, p. 1885より(和訳):「公差域クラスは、最初にピッチ径の等級と位置が記述され、次に外ネジの場合は外径のの等級と位置、内ネジの場合は内径の等級と位置が記述されます。よって外ネジの場合は4g6g、内ネジの場合5H6Hというような表記となります。2つの等級と位置が同じの場合は、繰り返す必要がないため、4g4gの場合は4g、5H5Hの場合は5Hとなります。」

当社のSMシリーズ規格
SMシリーズ規格は、当社のレンズチューブやケージシステム部品に使用されています。下表はご用途に合ったコンポーネントを機械加工する際にご参照ください。多くのSMシリーズネジ規格は特殊ネジ(UNSネジ)で、側面角度は30°、ネジクラスは2A および2Bになっております。ただしSM30シリーズネジはミリネジで、側面角度は30°、公差は6H/6gです。当社ではCマウントやRMSネジ付きの製品もご用意しております。ネジ規格は下記をご覧ください。なお、他社製品は公差が下記ネジと異なる場合がありますのでご注意ください。こちらに掲載されていないネジの規格については当社までお問い合わせください。　

SM05 Threading: Ø1/2" Lens Tubes, 16 mm Cage Systems
External Thread, 0.535"-40.0 UNS-2AInternal Thread, 0.535"-40.0 UNS-2B
Max Major Diameter0.5340"Min Major Diameter0.5350"
Min Major Diameter0.5289"Min Pitch Diameter0.5188"
Max Pitch Diameter0.5178"Max Pitch Diameter0.5230"
Min Pitch Diameter0.5146"Min Minor Diameter (and 83.3% of Thread)0.508"
Max Minor Diameter0.5069"Max Minor Diameter (and 64.9% of Thread)0.514"
RMS Threading: Objective, Scan, and Tube Lenses
External Thread, 0.800"-36.0 UNS-2AInternal Thread, 0.800"-36.0 UNS-2B
Max Major Diameter0.7989"Min Major Diameter0.8000"
Min Major Diameter0.7934"Min Pitch Diameter0.7820"
Max Pitch Diameter0.7809"Max Pitch Diameter0.7866"
Min Pitch Diameter0.7774"Min Minor Diameter (and 83.3% of Thread)0.770"
Max Minor Diameter0.7688"Max Minor Diameter (and 64.9% of Thread)0.777"
C-Mount Threading: Machine Vision Lenses, CCD/CMOS Cameras
External Thread, 1.000"-32.0 UN-2AInternal Thread, 1.000"-32.0 UN-2B
Max Major Diameter0.9989"Min Major Diameter1.0000"
Min Major Diameter0.9929"Min Pitch Diameter0.9797"
Max Pitch Diameter0.9786"Max Pitch Diameter0.9846"
Min Pitch Diameter0.9748"Min Minor Diameter (and 83.3% of Thread)0.966"
Max Minor Diameter0.9651"Max Minor Diameter (and 64.9% of Thread)0.974"
SM1 Threading: Ø1" Lens Tubes, 30 mm Cage Systems
External Thread, 1.035"-40.0 UNS-2AInternal Thread, 1.035"-40.0 UNS-2B
Max Major Diameter1.0339"Min Major Diameter1.0350"
Min Major Diameter1.0288"Min Pitch Diameter1.0188"
Max Pitch Diameter1.0177"Max Pitch Diameter1.0234"
Min Pitch Diameter1.0142"Min Minor Diameter (and 83.3% of Thread)1.008"
Max Minor Diameter1.0068"Max Minor Diameter (and 64.9% of Thread)1.014"
SM30 Threading: Ø30 mm Lens Tubes
External Thread, M30.5 x 0.5 – 6H/6gInternal Thread, M30.5 x 0.5 – 6H/6g
Max Major Diameter30.480 mmMin Major Diameter30.500 mm
Min Major Diameter30.371 mmMin Pitch Diameter30.175 mm
Max Pitch Diameter30.155 mmMax Pitch Diameter30.302 mm
Min Pitch Diameter30.059 mmMin Minor Diameter (and 83.3% of Thread)29.959 mm
Max Minor Diameter29.938 mmMax Minor Diameter (and 64.9% of Thread)30.094 mm
SM1.5 Threading: Ø1.5" Lens Tubes
External Thread, 1.535"-40 UNS-2AInternal Thread, 1.535"-40 UNS-2B
Max Major Diameter1.5339"Min Major Diameter1.535"
Min Major Diameter1.5288"Min Pitch Diameter1.5188"
Max Pitch Diameter1.5177"Max Pitch Diameter1.5236"
Min Pitch Diameter1.5140"Min Minor Diameter (and 83.3% of Thread)1.508"
Max Minor Diameter1.5068"Max Minor Diameter (and 64.9% of Thread)1.514"
SM2 Threading: Ø2" Lens Tubes, 60 mm Cage Systems
External Thread, 2.035"-40.0 UNS-2AInternal Thread, 2.035"-40.0 UNS-2B
Max Major Diameter2.0338"Min Major Diameter2.0350"
Min Major Diameter2.0287"Min Pitch Diameter2.0188"
Max Pitch Diameter2.0176"Max Pitch Diameter2.0239"
Min Pitch Diameter2.0137"Min Minor Diameter (and 83.3% of Thread)2.008"
Max Minor Diameter2.0067"Max Minor Diameter (and 64.9% of Thread)2.014"
SM3 Threading: Ø3" Lens Tubes
External Thread, 3.035"-40.0 UNS-2AInternal Thread, 3.035"-40.0 UNS-2B
Max Major Diameter3.0337"Min Major Diameter3.0350"
Min Major Diameter3.0286"Min Pitch Diameter3.0188"
Max Pitch Diameter3.0175"Max Pitch Diameter3.0242"
Min Pitch Diameter3.0133"Min Minor Diameter (and 83.3% of Thread)3.008"
Max Minor Diameter3.0066"Max Minor Diameter (and 64.9% of Thread)3.014"
SM4 Threading: Ø4" Lens Tubes
External Thread, 4.035"-40 UNS-2AInternal Thread, 4.035"-40.0 UNS-2B
Max Major Diameter4.0337"Min Major Diameter4.0350"
Min Major Diameter4.0286"Min Pitch Diameter4.0188"
Max Pitch Diameter4.0175"Max Pitch Diameter4.0245"
Min Pitch Diameter4.0131"Min Minor Diameter (and 83.3% of Thread)4.008"
Max Minor Diameter4.0066"Max Minor Diameter (and 64.9% of Thread)4.014"

Posted Comments:
Christoph Irion  (posted 2021-03-24 11:24:12.84)
Hello, I think that the length of the outer diameter is incorrect on the drawing. In the CAD File the length is not 17,5 mm as on the data sheet but 13,46 mm. which of the two numbers is correct? Best regards Christoph Irion
YLohia  (posted 2021-04-08 10:39:05.0)
Hello, both numbers are correct. The 17.5mm is the total length of the tube while 13.46mm is the length of the tube minus the length of the external threads.
Back to Top

エクステンションチューブ、Cマウント外ネジ&SM1内ネジ付き　

C-Mount SM1 Threaded Lens Tube Drawing
Click to Enlarge

こちらのエクステンションチューブは、SM1ネジシステムとCCDカメラのようなCマウント付き部品の間に固定のスペースを挿入します。長さは下表のL2の欄に記載されています。SM1ネジ付きでØ25 mm～Ø25.4 mm(Ø1インチ)光学素子の取り付けが可能です。各エクステンションチューブには固定リングSM1RRが1個付属しており、追加でのご購入も可能です(下記参照)。Cマウントネジの深さは、すべてのエクステンションチューブで4.1 mmです。 これらのエクステンションチューブ同士を重ねて接続することはできませんが、SM1ネジ付きの互いに接続可能なレンズチューブを取り付けて延長することはできます。エクステンションチューブの長さのカスタマイズについては当社までお問い合わせください。

Item #L1L2SM1 Thread Depth
CM1L030.49" (12.4 mm)0.33" (8.4 mm)0.30" (7.6 mm)
CM1L050.69" (17.5 mm)0.53" (13.5 mm)0.50" (12.7 mm)
CM1L101.19" (30.2 mm)1.03" (26.2 mm)1.00" (25.4 mm)
CM1L202.19" (55.6 mm)2.03" (51.6 mm)2.00" (50.8 mm)
CM1L303.19" (81.0 mm)3.03" (77.0 mm)3.00" (76.2 mm)
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
CM1L03 Support Documentation
CM1L03Customer Inspired! エクステンションチューブ、SM1内ネジ(7.6 mm)＆Cマウント外ネジ、固定リング1個付属
￥2,792
Today
CM1L05 Support Documentation
CM1L05Customer Inspired! エクステンションチューブ、SM1内ネジ(12.7 mm)＆Cマウント外ネジ、固定リング1個付属
￥2,922
Today
CM1L10 Support Documentation
CM1L10Customer Inspired! エクステンションチューブ、SM1内ネジ(25.4 mm)＆Cマウント外ネジ、固定リング1個付属
￥3,129
Today
CM1L20 Support Documentation
CM1L20Customer Inspired! エクステンションチューブ、SM1内ネジ(50.8 mm)＆Cマウント外ネジ、固定リング1個付属
￥3,573
3 Weeks
CM1L30 Support Documentation
CM1L30Customer Inspired! エクステンションチューブ、SM1内ネジ(76.2 mm)＆Cマウント外ネジ、固定リング1個付属
￥4,531
Today
Back to Top

Ø25 mm～Ø25.4 mm(Ø1インチ)光学素子用固定リング＆スパナレンチ

Retaining Ring Specs
Item #MaterialFeatureThicknessInner
Diameter
SM1RRBlack Anodized AluminumStandard0.08"
(2.0 mm)		0.90"
(22.9 mm)
SM1RRVUnanodized AluminumVacuum Compatiblea0.08"
(2.0 mm)		0.90"
(22.9 mm)
SM1LTRRBlack Anodized AluminumRubber O-Ring
for Stress-Free Mounting		0.16"
(3.9 mm)		0.82"
(20.7 mm)
SM1RRCBlack Anodized Aluminum5 mm Thick for
High-Curvature Lenses		0.20"
(5.0 mm)		0.90"
(22.9 mm)
SM1PRRPlasticNon-Marring0.11"
(2.8 mm)		0.80"
(20.3 mm)
POLARIS-SM1RRStainless SteelVacuum Compatibleb0.08"
(2.0 mm)		0.90"
(22.9 mm)
  • 真空パッケージから出した状態では10-6の真空に対応。追加洗浄や加工によりさらに高い真空度に対応
  • ベーキング無しで10-5 Torr(真空パッケージ時)の真空に対応。適切なベーキングにより25 °Cで> 10-9 Torrに対応
  • Ø25 mm～Ø25.4 mm(Ø1インチ)光学素子の固定用に6種類の固定リングをご用意
  • 調整中にビーム路を妨げない中空のスパナレンチを複数ご用意
  • 3.0 mm～73.4 mmの径に対応する調整機能付きスパナレンチSPW801

SM1RRは当社の標準タイプのアルマイト加工アルミニウム製固定リングで、Ø25 mm～Ø25.4 mm(Ø1インチ)レンズチューブなど、当社の多くの部品に付属しています。こちらは、単品もしくは10個入りでも販売しています。SM1ネジ付き固定リングは右の表のとおり6種類ご用意しています。それぞれ特長があり、固定リングSM1RRの代わりに取り付けることができます。なお、いくつかの固定リングは標準タイプの固定リングよりも厚さがあるため、SM1対応マウントの種類によっては取り付けられる光学素子の厚さが制限される場合があります。

Spanner Wrench Application
Click to Assemble
スパナレンチの使用方法

スパナレンチ
長さ 25.4 mmのSPW606と長さ98.4 mmのSPW602は、内部が空洞になっているため、内孔が22.9 mmの固定リングをSM1レンズチューブ内で調整、設置する際、光路を妨げることがありません(右の写真参照)。外径部にはローレット加工されており、握りやすくなっています。また、SPW602の側面には目盛が付いているので、レンズチューブ内のレンズの位置がわかります。

調整機能付きスパナレンチSPW801もSM1ネジ付き固定リングの設置に使用できます。なお、SPW801が許容する最大トルクは9 N・mです。当社では、スパナレンチの代わりに、1/4インチ六角レンチ(別売り)とお使いいただけるスパナビットSPB1もご用意しています。SPB1は、スパナレンチビットキットSPB600内に入っています。

AlternativesØ1/2", Ø2", and Ø3" Fixed Diameter Spanner WrenchesØ1/2", Ø1.5", Ø2", and Ø3" Retaining Rings
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
SM1RR Support Documentation
SM1RRSM1固定リング、Ø25 mm～Ø25.4 mmレンズチューブおよびマウント用
￥667
Today
SM1RR-P10 Support Documentation
SM1RR-P10SM1固定リング、Ø25 mm～Ø25.4 mmレンズチューブおよびマウント用、10個入り
￥6,002
Today
SM1RRV Support Documentation
SM1RRVCustomer Inspired! アルマイト加工無しアルミニウム製SM1固定リング、Ø25 mm～Ø25.4 mm(Ø1インチ)レンズチューブ＆マウント用
￥1,645
Lead Time
SM1LTRR Support Documentation
SM1LTRRSM1シリーズ低応力固定リング
￥3,563
Today
SM1RRC Support Documentation
SM1RRC厚型固定リング、SM1ネジ付き
￥1,677
Today
SM1PRR Support Documentation
SM1PRRCustomer Inspired! SM1プラスチック製固定リング、Ø25 mm～Ø25.4 mm(Ø1インチ)レンズチューブ＆マウント用
￥888
Today
POLARIS-SM1RR Support Documentation
POLARIS-SM1RRCustomer Inspired! ステンレススチール製SM1ネジ付き固定リング
￥1,803
Today
SPW606 Support Documentation
SPW606Customer Inspired! スパナレンチ、SM1固定リング用、長さ 25.4 mm
￥4,268
Today
SPW602 Support Documentation
SPW602スパナレンチ、SM1固定リング用、0.5 mm目盛付き、長さ98.4 mm
￥4,268
Today
SPW801 Support Documentation
SPW801調整可能スパナレンチ
￥15,637
Today
SPW102 Support Documentation
SPW102替刃セット
￥4,548
Today
Additional Ø25 mm～Ø25.4 mm(Ø1インチ)光学素子用レンズチューブ、および関連製品
  • Ø25 mm～Ø25.4 mmレンズチューブ

  • SM1レンズチューブ、調整機能付き

  • レンズチューブマウント

  • 固定リング

  • スパナレンチ

  • アダプタ＆アクセサリ

  • コリメート用レンズマウント

  • 光ファイバーアダプタ(コネクタ付きファイバ用)

  • LD＆LED用マウント

  • SM1ネジ切付アイリス及びシャッタ

  • SM1対応固定式マウント

  • SM1対応キネマティックマウント

  • SM1対応移動マウント

  • SM1ネジ対応回転マウント

  • SM1対応ケージプレート

  • パージコネクタ

  • 温度制御レンズチューブ

  • 角度付き光学レンズチューブ

  • エクステンションチューブ
    Cマウント&SM1ネジ付き

  • 対物レンズターレット

  • アライメントツール

  • ケージ/レンズチューブマウント付き光学素子

  • 偏光プリズム用マウント

  • オプトメカニクスキット
