レーザー安全保護カーテンシステム
- Construct Custom Laser Safety Curtains Using Standard Parts
- Options for Wall, Floor, and Ceiling Mounting
- Modular Components Allow for Customization
Curtain Tracks Available in Seven Lengths
Wheel Runners for Mounting Curtains to the Tracks

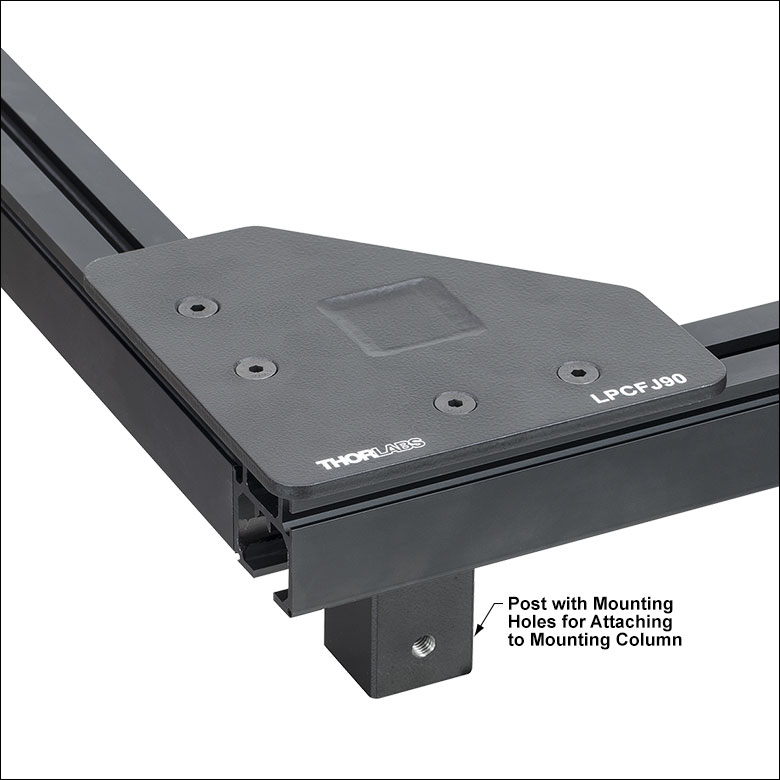

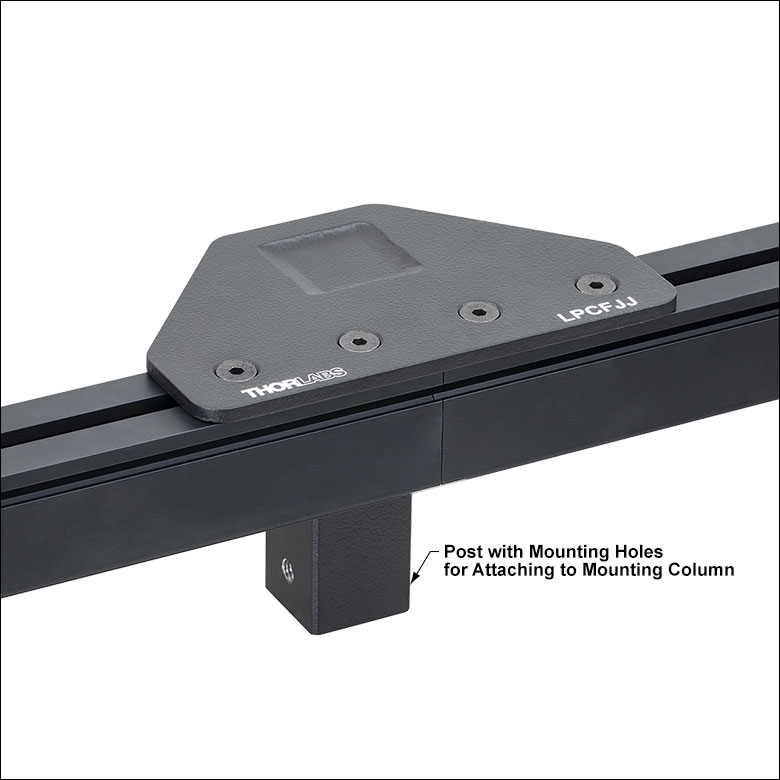

Post for Attaching to Floor Mounting Column
Track Connectors are Used to Attach Two or More Curtain Tracks Together

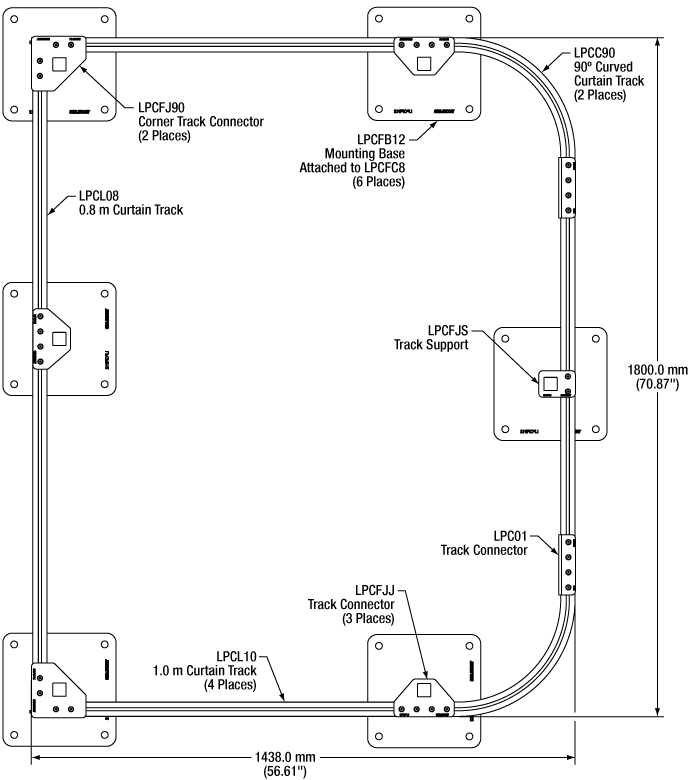

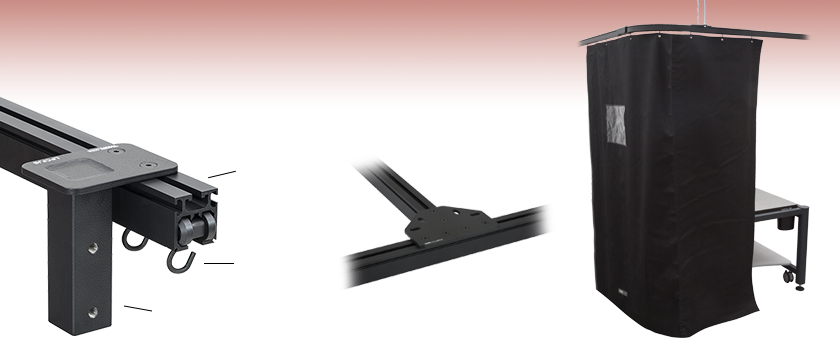

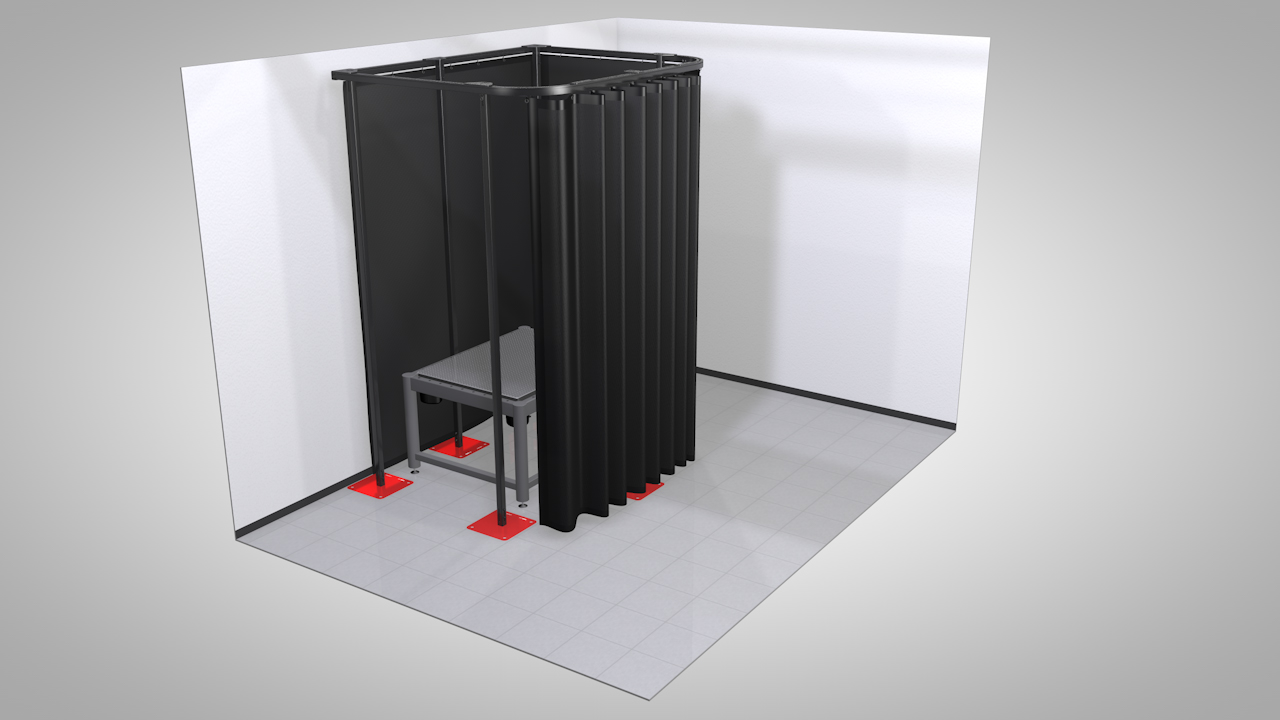

Laser Curtain System Constructed Around a ScienceDesk Workstation
Please Wait
レーザーカーテンシステムの部品選択手順
ステップ1 スペースの寸法測定 | ステップ2 レールおよびレールコネクタの選択 | ステップ3 カーテンとカーテンバランスの選択 | ステップ4 床および壁用取付け部品の選択 | |||
一般的な構成例
いただけます。上記以外の構成については「構成例」のタブをご覧ください。
特長
- 磁性のコネクタで容易に遮光可能な、難燃性のレーザーカーテン
- カーテンレールおよびレールコネクタによりレーザーカーテンの移動経路を構築
- 天井付近の隙間またはカーテンレール付近の隙間を覆うカーテンバランスパネル
- 取付けブラケットまたは支柱に部品を取り付けて、壁、天井、および床にシステムを取付け
- カーテンバランスパネルをカーテンレールや支柱ロッドに取り付けるためのハードウェアキット
- カーテンランナによりカーテンパネルを容易に素早く調整可能
- カーテンシステムを実験室の床に取り付けるブラケットと支柱
- カーテンのエンドストップはレール上のハードストップとして機能
当社のレーザ安全保護カーテンは、組み立て式のアセンブリでフルカスタマイズが可能なため、ラインナップされている標準部品の使用で多くの実験室に合ったシステムを構築することができます。このシステムは、カーテンパネル、カーテンバランスパネル、カーテンレール、レールコネクタ、床取付け用アダプタで構成され、それぞれ別売りとなっています。標準部品としてラインナップしているため、柔軟性が高く、既に構築済みのレーザーカーテンシステムの補強や部品の交換が容易です。
レーザーカーテンシステムは、実験室の入口通路に設置でき、窓の遮蔽用や、光学テーブル、ワークステーションのバリア用途、レーザ制御領域の安全保護バリアとして使用することができます。「構成例」のタブでは、システムの構成例とその際に必要な部品の一覧をご覧いただけます。こちらのレーザーカーテンは長期的なビームブロックではなく、短期的な照射用の設計となっておりますのでご注意ください。カーテンとカーテンバランスの材料は、EN規格への適合に関して、個別製品ごとに第3者機関による試験で確認されています。詳細については「規格認証」タブをご参照ください。 パルスまたはCWレーザ用の終端部品については、ビームトラップ&ビームブロックの製品ラインナップをご覧ください。
右上に記載されている部品選択手順の各ステップに従うことで、レーザ安全保護カーテンシステムを構築する事ができます。カーテンレールの長さは7種類から選択でき、その中には90°カーブレールも含まれます。様々なレールコネクタをご用意しており、2本、3本、または4本のレールを接続できるコネクタがございます。カーテンシステムを壁、天井または床に取り付けられるように、ほとんどのレールコネクタには取付け用スロットや追加のブラケットが付属します。また、システムを固定するために、壁用、天井用、床用に特化した取付けアダプタと、カーテンバランスパネル取付け用のキットもご用意しています。カーテンシステムを取り付ける際、天井に取り付ける場合には1 mごとに、床に取り付ける場合には1.2 mごとにレールサポートを設置することをお勧めいたします。お客様の実験室でのシステム構築についてご質問がございましたら当社までご相談ください。
レーザ安全保護カーテンシステムを床、天井または壁に取り付けるための金具類は、建築基準や材質、実験室の設計などによって異なるため、付属しておりません。取り付けるシステムの総重量を考慮し、壁や天井に対して適切かつ十分な保持力のあるネジや取付け具をお選びください。ご不明な点がございましたら専門業者にお問い合わせください。
レーザ安全保護カーテンキットは、オーバーヘッドシェルフを付けたNexus®光学テーブルワークステーションフレーム、または当社の自立型シェルフに取り付けるための部品がすべて付属しています。1 m x 2 m、1.2 m x 2 m、1.2 m x 2.5 mの3種類のサイズの光学テーブルを完全に囲むことができる製品をご用意しております。各キットを取り付けたときの高さは約2.2 mで、連続したレールによりカーテンも連続的に動かせます。またカーテンは光学テーブルを完全に囲むことができるサイズです。
Laser Safety Accessories | |||||||
---|---|---|---|---|---|---|---|
Laser Curtain Systems | Laser Curtain System Kits | Laser Glasses | Laser Signs | Beam Blocks/Traps | Beam Shutters | Aluminum Protective Screens | Blackout Materials |
レーザ安全保護カーテン
免責事項
このレーザーカーテンの材質は、EN規格への適合に関して、個別製品ごとに第3者機関による試験で確認されています。ただし、製造バラツキ、機械的摩耗やレーザが与える損傷によって発生しうるレーザーカーテンの機能不良に関して当社では責任を負いかねます。 こちらの安全保護バリアが用途に適した製品であるかどうかについては、必ずお客様側でレーザ安全管理者にご相談いただくようお願いいたします。リスクを最小限に抑えるためには、製品使用前に毎回必ずカーテンの状態をご確認ください。
EN Certificationa | ||||
---|---|---|---|---|
Certification Requirements | Test Parameters | Damage Threshold | Maximum Spectral Transmittance Ratio | Certification Levela |
EN 12254: 2010 (E), 180 - 315 nm Range | 266 nm, 3 ns Pulses (FWHM), 50 kHz | 1 x 107 W/m2 | 1 x 10-10 | D AB10 |
EN 12254: 2010 (E), 180 - 315 nm Range | 266 nm, 240 ms Pulses (FWHM), 10 Hz | 3 x 106 J/m2 | 1 x 10-5 | I AB5 |
EN 12254: 2010 (E), 180 - 315 nm Range | 266 nm, 5 ns Pulses (FWHM), 10 Hz | 3 x 105 J/m2 | 1 x 10-4 | R AB4 |
EN 12254: 2010 (E), 180 - 315 nm Range | 266 nm, 800 ps Pulses (FWHM), 20 Hz | 3 x 1014 J/m2 | 1 x 10-4 | M AB4 |
EN 12254: 2010 (E), 315 - 1050 nm Range | 532 nm (CW) | 1 x 107 W/m2 | 1 x 10-7 | D AB7 |
EN 12254: 2010 (E), 315 - 1400 nm Range | 1064 nm / 532 nm, 10 ns Pulses (Square), 5 Hz | 5 x 103 J/m2 | 1 x 10-6 | R AB6 |
EN 12254: 2010 (E), 315 - 1400 nm Range | 1064 nm, 300 µs Pulses (Square), 20 Hz | 5 x 105 J/m2 | 1 x 10-8 | I AB8 |
EN 12254: 2010 (E), 315 - 1400 nm Range | 1064 nm / 532 nm, 500 ps / 400 ps Pulses (Square), 20 Hz | 1.5 x 104 J/m2 | 1 x 10-8 | M AB8 |
EN 12254: 2010 (E), 1050 - 1400 nm Range | 1070 nm (CW) | 2.5 x 106 W/m2 | 1 x 10-5 | D AB5 |
EN 12254: 2010 (E), 1400 - 10 600 nm Range | 10.6 µm (CW) | 1 x 107 W/m2 | 1 x 10-4 | D AB4 |
EN 12254: 2010 (E), 1400 - 10 600 nm Range | 10.6 µm, 100 ms Pulses (Square), 10 Hz | 1 x 107 J/m2 | 1 x 10-5 | I AB5 |
EN 12254: 2010 (E), 1400 - 10 600 nm Range | 10.6 µm, 100 ns Pulses (Square), 1 Hz | 1 x 104 J/m2 | 1 x 10-2 | R AB2 |
Other EN Certificationsa | |||
---|---|---|---|
Certification Type | Test Wavelength | Pulsewidth (FWHM) | Comments |
Mechanical Strength | N/A | N/A | UV-Exposed Protected Fabric. All samples meet requirement. |
Resistance to Ignition | N/A | N/A | Flame does not reach the test mark with the burner in position, and self-extinguishes after removal of the burner. Material does not continue to glow for more than one second after removal of the burner. |
Spectral Transmittance | 200 nm - 50 000 nm | N/A | Samples do not exhibit transmission windows from 200 nm to 50 000 nm. |
Stability to Temperature | Various | Various | No degradation was observed in any AB level for any sample. |
Stability to UV Radiation | All | 10 ns - 20 ns | Samples do not exhibit any cracking, peeling, or degradation. For laser wavelengths, samples do not exceed maximum spectral transmission for scale number. Samples maintained optical density using both laser and spectrophotometer. |
Additional Certifications | |
---|---|
Certification Requirements | Comments |
Boston Fire Department Classification Fire Test: BFD IX-1 | After flame does exceed two seconds; flame propogation and after flame does not extend beyond six inches from the bottom edge. Propagating afterglow does not exceed forty seconds; non-propogating afterglow in the charred area does not exceed eighty seconds. |
California Administrative Code Title 19: Public Safety, Section 1237 | The char length did not exceed 6.0 inches, and the average afterflame time did not exceed 4.0 seconds in length or width directions. |
NFPA No. 701 Standard Methods of Fire Test for Flame Propogation of Textiles and Films, 2019 Edition, (Test 1)a | The average percent weight loss does not exceed 40% and the average residual flame does not exceed 2.0 seconds. |
NYC Cal. No. 294-40-SR | No flashing occured at any time, and the average continuation of flaming did not exceed three seconds. The average continuation of glow at the edge of the charred area did not exceed twenty seconds after the cessation of flaming. |
Laser Safety Valance Certifications
DISCLAIMER
These Laser Valance materials have been tested by third parties using a variety of state regulations and EN specifications. Due to manufacturing variances, mechanical wear, and laser damage, Thorlabs assumes no responsibility for laser material failure. Please consult your local laser safety specialist before purchasing to ensure that the fabric is suitable for your application. To minimize risk, inspect the material before each use and ensure that it is in excellent condition.
EN Certificationa | ||||
---|---|---|---|---|
Certification Requirements | Test Parameters | Damage Threshold | Maximum Spectral Transmittance Ratio | Certification Levela |
EN 12254: 2010 (E), 180 - 315 nm Range | 266 nm (CW) | 1 x 107 W/m2 | 1 x 10-10 | D AB10 |
EN 12254: 2010 (E), 180 - 315 nm Range | 266 nm, 45 ms Pulses (FWHM), 10 Hz | 3 x 106 J/m2 | 1 x 10-5 | I AB5 |
EN 12254: 2010 (E), 180 - 315 nm Range | 266 nm, 5 ns Pulses (FWHM), 10 Hz | 3 x 105 J/m2 | 1 x 10-4 | R AB4 |
EN 12254: 2010 (E), 180 - 315 nm Range | 266 nm, 500 ps Pulses (FWHM), 20 Hz | 3 x 1012 J/m2 | 1 x 10-2 | M AB2 |
EN 12254: 2010 (E), 315 - 1050 nm Range | 532 nm (CW) | 1 x 107 W/m2 | 1 x 10-7 | D AB7 |
EN 12254: 2010 (E), 315 - 1400 nm Range | 1064 nm, 2 ms Pulses (Square), 20 Hz | 5 x 104 J/m2 | 1 x 10-7 | R AB7 |
EN 12254: 2010 (E), 315 - 1400 nm Range | 1064 nm, 3 ms Pulses (Square), 10 Hz | 5 x 105 J/m2 | 1 x 10-8 | I AB8 |
EN 12254: 2010 (E), 315 - 1400 nm Range | 1064 nm, 500 ps Pulses (Square), 20 Hz | 1.5 x 104 J/m2 | 1 x 10-5 | M AB8 |
EN 12254: 2010 (E), 1050 - 1400 nm Range | 1070 nm (CW) | 2.5 x 106 W/m2 | 1 x 10-5 | D AB5 |
EN 12254: 2010 (E), 1400 - 10 600 nm Range | 10.6 µm (CW) | 1 x 106 W/m2 | 1 x 10-3 | D AB3 |
EN 12254: 2010 (E), 1400 - 10 600 nm Range | 10.6 µm, 3 ms Pulses (Square), 10 Hz | 1 x 106 J/m2 | 1 x 10-4 | I AB4 |
EN 12254: 2010 (E), 1400 - 10 600 nm Range | 10.6 µm, 100 ns Pulses (Square), 1 Hz | 1 x 104 J/m2 | 1 x 10-2 | R AB2 |
Other EN Certificationsa | |||
---|---|---|---|
Certification Type | Test Wavelength | Pulsewidth (FWHM) | Comments |
Mechanical Strength | N/A | N/A | UV-Exposed Protected Fabric. All samples meet requirement. |
Resistance to Ignition | N/A | N/A | Flame does not reach the test mark with the burner in position, and self-extinguishes after removal of the burner. Material does not continue to glow for more than one second after removal of the burner. |
Spectral Transmittance | 200 nm - 50 000 nm | N/A | Samples do not exhibit transmission windows from 200 nm to 50 000 nm. |
Stability to Temperature | Various | Various | No degradation was observed in any AB level for any sample. |
Stability to UV Radiation | All | 10 ns - 20 ns | Samples do not exhibit any cracking, peeling, or degradation. For laser wavelengths, samples do not exceed maximum spectral transmission for scale number. Samples maintained optical density using both laser and spectrophotometer. |
当社の遮光カーテンシステムはモジュール式のため、カスタマイズが容易で、ほとんどの実験室でお使いいただけます。いくつかの構成例を下に掲載しています。リンクをクリックすると使用した製品の型番一覧がご覧いただけます。 使用するレーザーカーテンの長さは、例1~6では2.13 m、例7~10では2.44 mで、底辺が床に固定されていることを想定しています。実験室の設計や天井の高さなどにより、取付けには異なる種類の金具や追加の金具が必要になる場合もございます。ご不明な点がございましたら当社までお問い合わせください。
カーテンシステムを構築する際は、カーテンを連結した幅がカーテンレールの全長よりも7~10%ほど長くなるよう、十分な量をご購入されることをお勧めいたします。それによりレール長に沿ってカーテンにひだが寄り、実験領域を適切に覆うことができます。カーテンの両端には磁性のシートが縫い込まれており、シート同士をくっつけて遮光することができます。カーテンシステムを取り付ける際、天井に取り付ける場合には1 mごとに、床に取り付ける場合には1.2 mごとにレールサポートを設置することをお勧めいたします。
遮光カーテンシステムを床、天井または壁に取り付けるための金具類は、建築基準や材質、実験室の設計などによって異なるため、付属しておりません。取り付けるシステムの総重量を考慮し、壁、天井および床に対して適切かつ十分な保持力のあるネジや取付け具をお選びください。ご不明な点がございましたら専門業者にお問い合わせください。

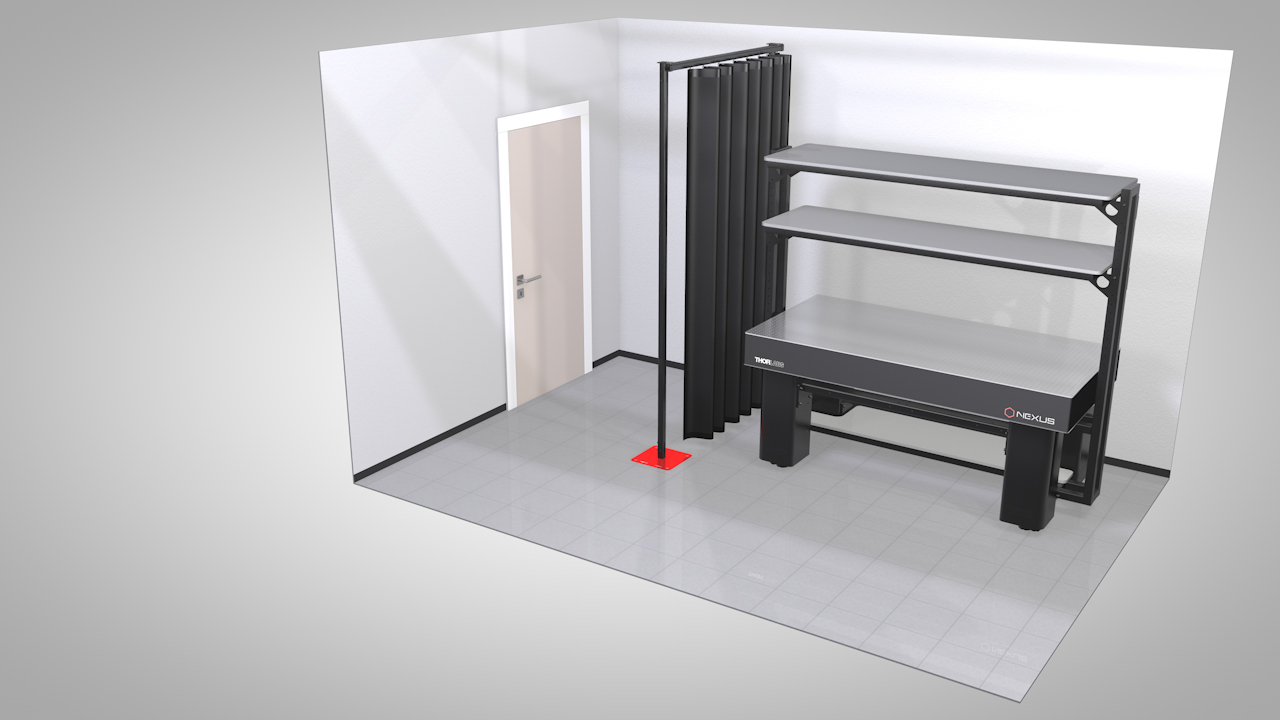

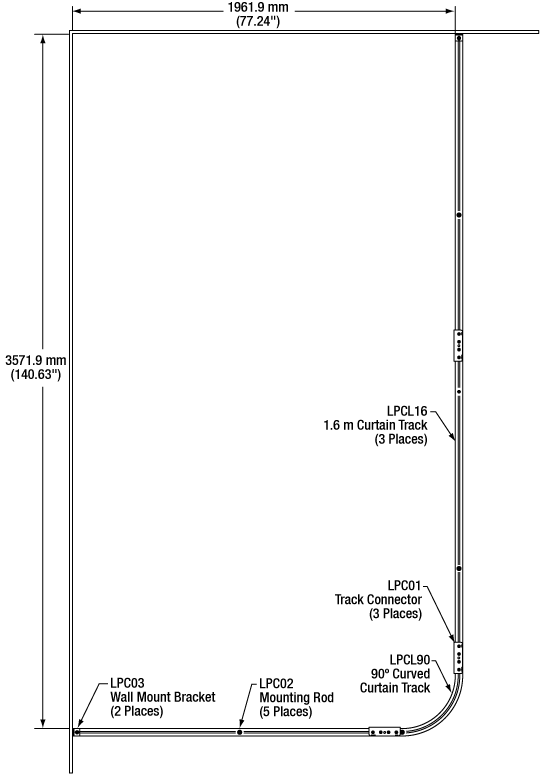

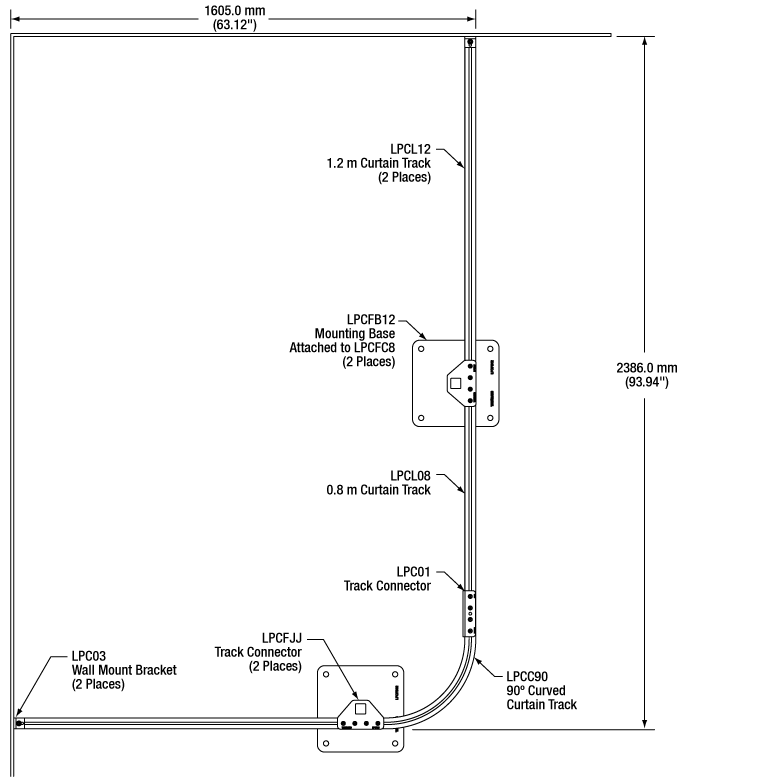

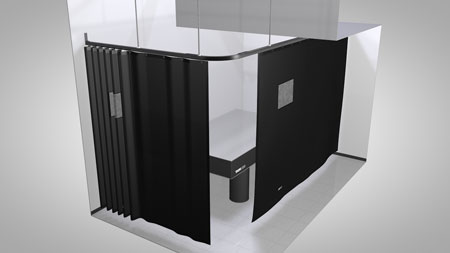

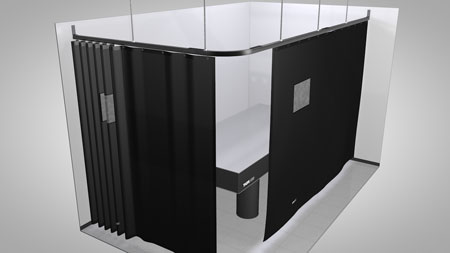

例1:実験室のコーナ(天井に取付け)Click to Enlarge こちらは、当社のモジュール式レーザーカーテンシステムを実験室のコーナで使用する場合の構成例です。1.2 m x 2.5 mの光学テーブルに適した設計になっています。「View Product List」のリンクをクリックするとこの構成に使用したすべての製品をご覧いただけます。 | 例2:実験室のコーナ(天井に段差のある場合)Click to Enlarge こちらは、当社のモジュール式レーザーカーテンシステムを天井に段差のある実験室のコーナで使用する場合の構成例です。1.2 m x 2.5 mの光学テーブルに適した設計になっています。「View Product List」のリンクをクリックするとこの構成に使用したすべての製品をご覧いただけます。 | ||

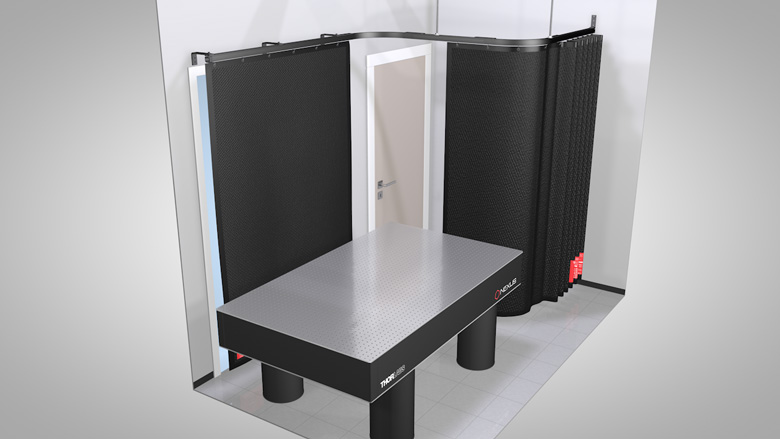

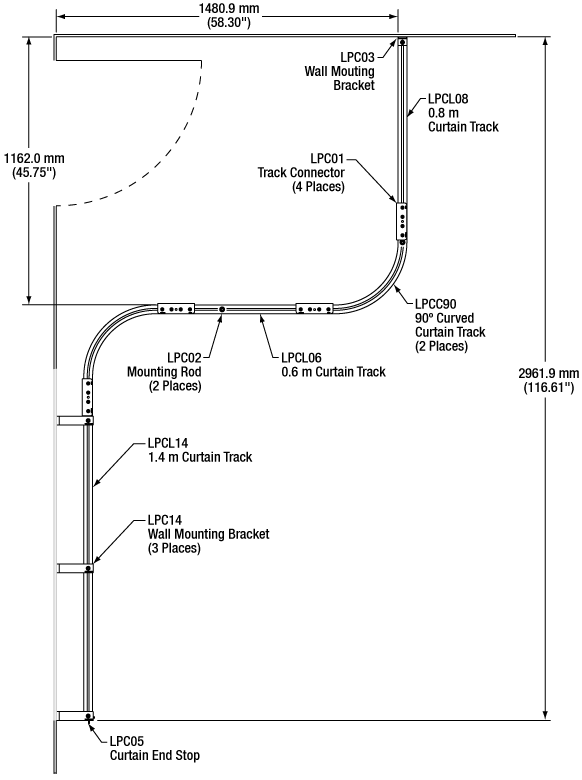

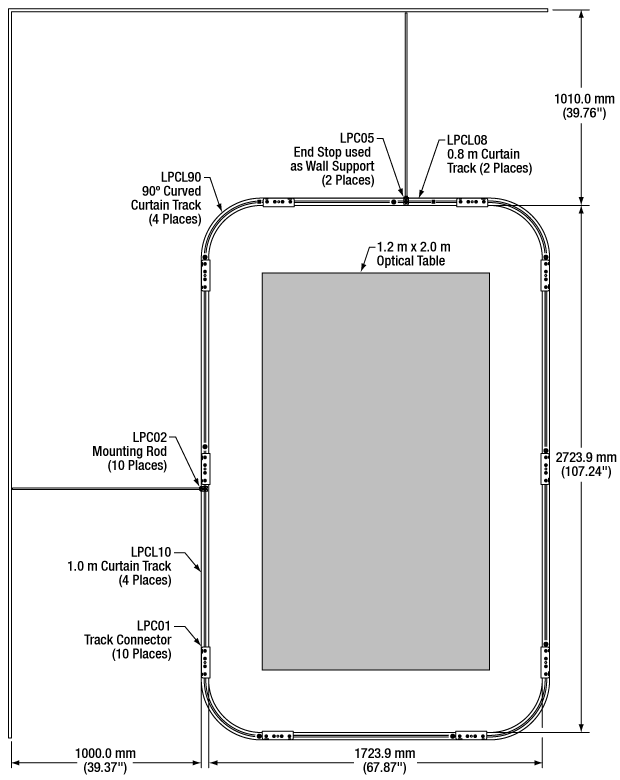

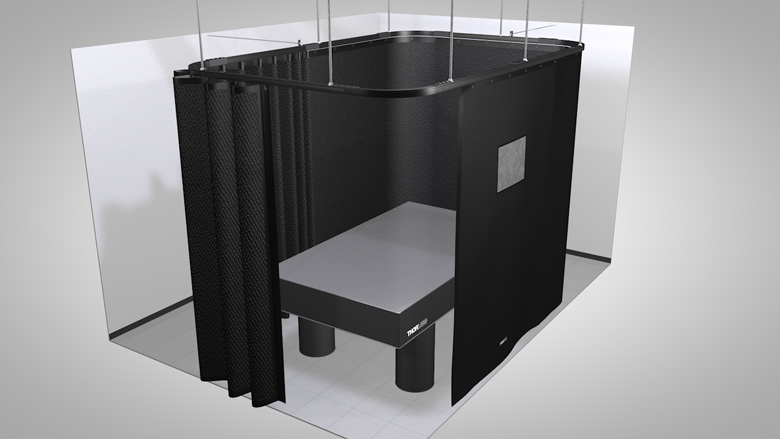

例3:窓およびドアのカバーClick to Enlarge こちらは、当社のモジュール式レーザーカーテンシステムを使用して実験室の窓とドアをカバーする場合の構成例です。ドアを自由に開閉できる空間をカーテンの後ろに設けてレールを取り付けています。「View Product List」のリンクをクリックするとこの構成に使用したすべての製品をご覧いただけます。 | 例4:実験室の中央に設置(天井に取付け)Click to Enlarge こちらは、当社のモジュール式レーザーカーテンシステムを実験室の中央に設置する場合の構成例です。1.2 m x 2.0 mの光学テーブルに適した設計になっています。「View Product List」のリンクをクリックするとこの構成に使用したすべての製品をご覧いただけます。Nexus®光学テーブル用フレームおよびオーバーシェルフユニットをお持ちの場合、この構成をキットとしてご購入いただくこともできます。詳細はレーザー安全保護カーテンキットの製品ページをご覧ください。 | ||

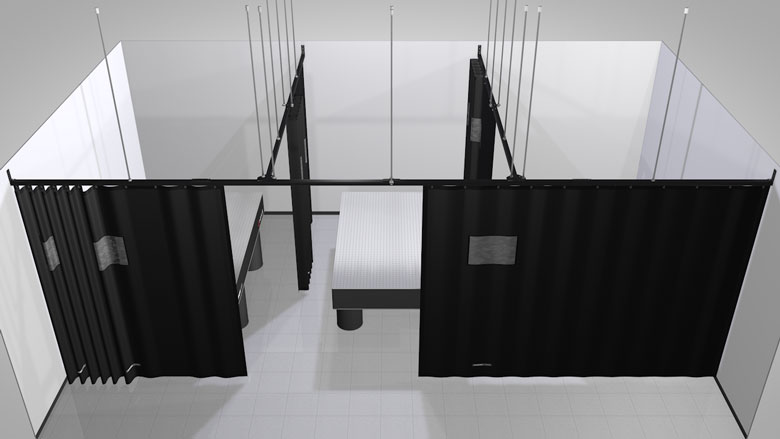

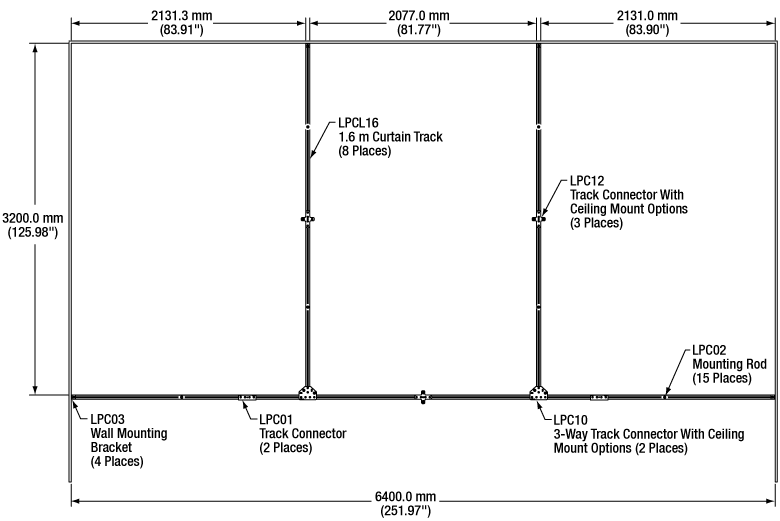

例5:実験室を3分割Click to Enlarge こちらは、当社のモジュール式遮光カーテンシステムを用いて実験室を3分割する場合の構成例です。この例では3分割したセクションはそれぞれ1.2 m x 2.5 mの光学テーブルに対応しています。「View Product List」のリンクをクリックするとこの構成に使用したすべての製品をご覧いただけます。 | 例6:実験室を4分割Click to Enlarge こちらは、当社のモジュール式遮光カーテンシステムを用いて実験室を4分割する場合の構成例です。この例では4分割したセクションはそれぞれ1.2 m x 2.5 mの光学テーブルに対応しています。使用した全ての製品の一覧は上のリンクからご覧いただけます。 | ||

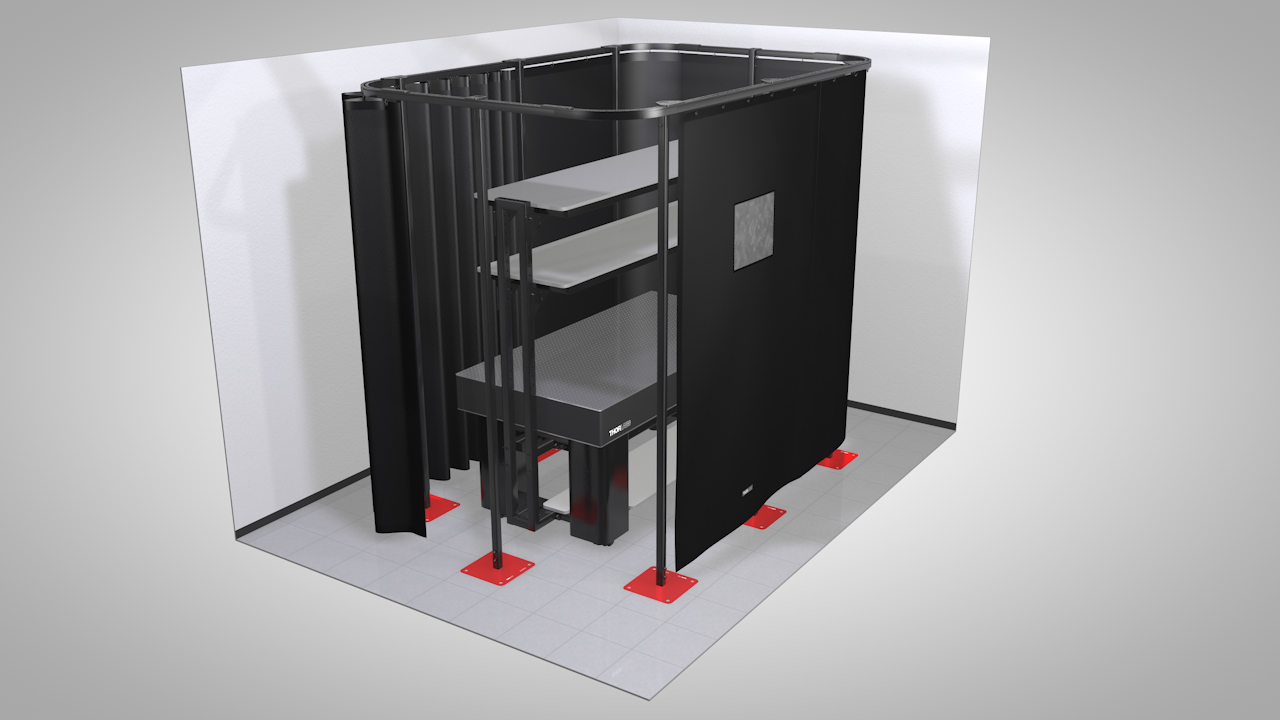

例7:実験室の中央(床に取付け)Click to Enlarge こちらは、当社のモジュール式レーザーカーテンシステムを使用して実験室の中央を隔離する場合の構成例です。1.2 m x 2.5 mの光学テーブルに適した設計になっています。「View Product List」のリンクをクリックするとこの構成に使用したすべての製品をご覧いただけます。 | 例8:ScienceDesk™の周りClick to Enlarge | ||

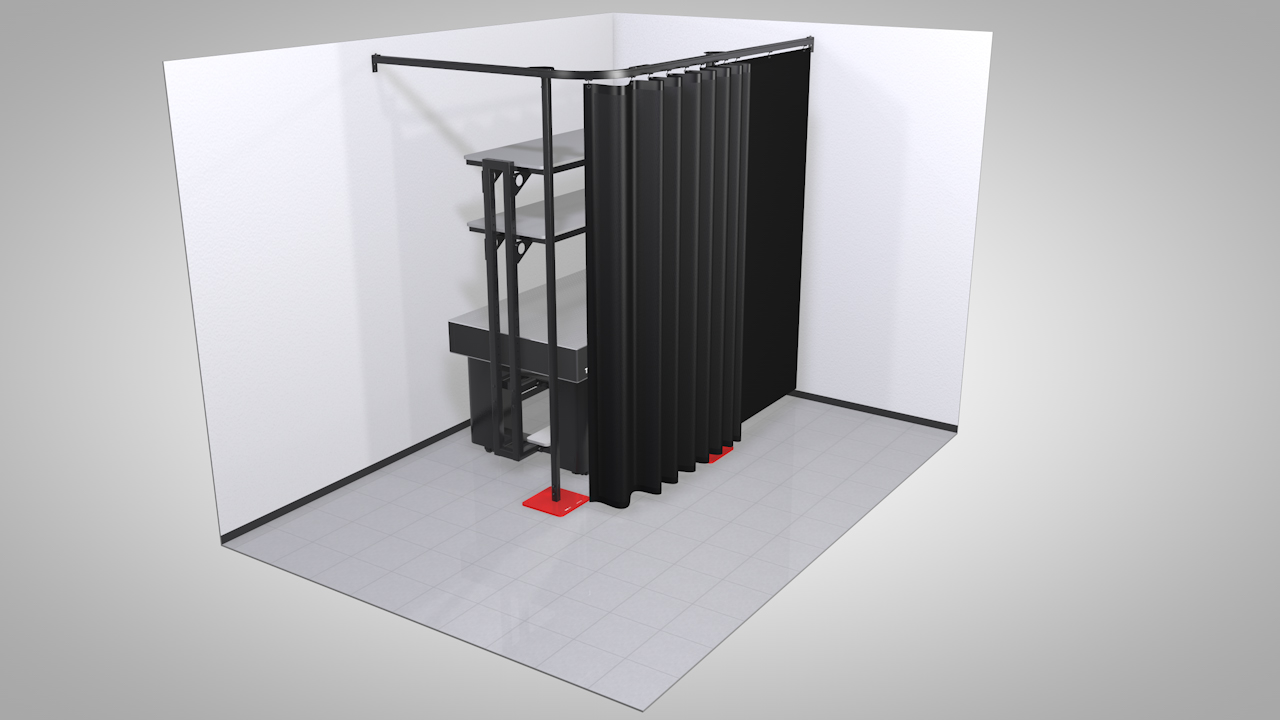

例9:実験室内の仕切りClick to Enlarge こちらは、当社のモジュール式レーザーカーテンシステムを使用して実験室を仕切る場合の構成例です。こちらの具体例は入口と作業空間を仕切っています。「View Product List」のリンクをクリックするとこちらの構成で使用したすべての製品をご覧いただけます。 | 例10:実験室のコーナ(壁および床に取付け)Click to Enlarge
|
レーザの安全性とクラス分類
レーザを取り扱う際には、安全に関わる器具や装置を適切に取扱い、使用することが重要です。ヒトの目は損傷しやすく、レーザ光のパワーレベルが非常に低い場合でも障害を引き起こします。当社では豊富な種類の安全に関わるアクセサリをご提供しており、そのような事故や負傷のリスクの低減にお使いいただけます。可視域から近赤外域のスペクトルでのレーザ発光がヒトの網膜に損傷を与えうるリスクは極めて高くなります。これはその帯域の光が目の角膜やレンズを透過し、レンズがレーザーエネルギを、網膜上に集束してしまうことがあるためです。
安全な作業および安全に関わるアクセサリ
- クラス3または4のレーザを取り扱う場合は、必ずレーザ用保護メガネを装着してください。
- 当社では、レーザのクラスにかかわらず、安全上無視できないパワーレベルのレーザ光線を取り扱う場合は、ネジ回しなどの金属製の器具が偶然に光の方向を変えて再び目に入ってしまうこともあるので、レーザ用保護メガネを必ずご使用いただくようにお勧めしております。
- 特定の波長に対応するように設計されたレーザ保護眼鏡は、装着者を想定外のレーザ反射から保護するために、レーザ装置付近では常に装着してください。
- レーザ保護眼鏡には、保護機能が有効な波長範囲およびその帯域での最小光学濃度が刻印されています。
- レーザ保護カーテンやレーザー安全保護用布は実験室内での高エネルギーレーザの遮光にご使用いただけます。
- 遮光用マテリアルは、直接光と反射光の両方を実験装置の領域に封じ込めて外に逃しません。
- 当社の筺体システムは、その内部に光学セットアップを収納し、レーザ光を封じ込めて危険性を最小限に抑えます。
- ピグテール付き半導体レーザは、他のファイバに接続、もしくは他のファイバとの接続を外す際には、レーザ出力をOFFにしてください。パワーレベルが10 mW以上の場合には特にご注意ください。
- いかなるビーム光も、テーブルの範囲で終端させる必要があります。また、レーザ使用中には、研究室の扉は必ず閉じていなければなりません。
- レーザ光の高さは、目線の高さに設定しないでください。
- 実験は光学テーブル上で、全てのレーザービームが水平を保って直進するように設定してください。
- ビーム光路の近くで作業する人は、光を反射する不要な装飾品やアクセサリ(指輪、時計など)をはずしてください。
- レンズや他の光学装置が、入射光の一部を、前面や背面で反射する場合がありますのでご注意ください。
- あらゆる作業において、レーザは必要最小限のパワーで動作するようにご留意ください。
- アライメントは、可能な限りレーザの出力パワーを低減して作業を行ってください。
- ビームパワーを抑えるためにビームシャッタや フィルタをお使いください。
- レーザのセットアップの近くや実験室には、適切なレーザ標識やラベルを掲示してください。
- クラス3Rやクラス4のレーザ(安全確保用のインターロックが必要となるレーザーレベルの場合)で作業する場合は、警告灯をご用意ください。
- ビームトラップの代用品としてレーザービュワーカードを使用したりしないでください。
レーザ製品のクラス分け
レーザ製品は、目などの損傷を引き起こす可能性に基づいてクラス分けされています。国際電気標準会議(The International Electrotechnical Commission 「IEC」)は、電気、電子工学技術関連分野の国際規格の策定および普及を行う国際機関で、IEC60825-1は、レーザ製品の安全性を規定するIEC規格です。レーザ製品のクラス分けは下記の通りです
Class | Description | Warning Label |
---|---|---|
1 | ビーム内観察用の光学機器の使用を含む、通常の条件下での使用において、安全とみなされているクラス。このクラスのレーザ製品は、通常の使用範囲内では、人体被害を及ぼすエネルギーレベルのレーザを発光することがないので、最大許容露光量(MPE)を超えることはありません。このクラス1のレーザ製品には、筐体等を開かない限り、作業者がレーザに露光することがないような、完全に囲われた高出力レーザも含まれます。 | |
1M | クラス1Mのレーザは、安全であるが、望遠鏡や顕微鏡と併用した場合は危険な製品になり得ます。この分類に入る製品からのレーザ光は、直径の大きな光や拡散光を発光し、ビーム径を小さくするために光を集束する光学素子やイメージング用の光学素子を使わない限り、通常はMPEを超えることはありません。しかし、光を再び集光した場合は被害が増大する可能性があるので、このクラスの製品であっても、別の分類となる場合があります。 | |
2 | クラス2のレーザ製品は、その出力が最大1 mWの可視域での連続放射光に限定されます。瞬目反射によって露光が0.25秒までに制限されるので、安全と判断されるクラスです。このクラスの光は、可視域(400~700 nm)に限定されます。 | |
2M | このクラスのレーザ製品のビーム光は、瞬目反射があるので、光学機器を通して見ない限り安全であると分類されています。このクラスは、レーザ光の半径が大きい場合や拡散光にも適用されます。 | |
3R | クラス3Rのレーザ製品は、直接および鏡面反射の観察条件下で危険な可視光および不可視光を発生します。特にレンズ等の光学機器を使用しているときにビームを直接見ると、目が損傷を受ける可能性があります。ビーム内観察が行われなければ、このクラスのレーザ製品は安全とみなされます。このクラスでは、MPE値を超える場合がありますが、被害のリスクレベルが低いクラスです。可視域の連続光のレーザの出力パワーは、このレベルでは5 mWまでとされています。 | |
3B | クラス3Bのレーザは、直接ビームを見た場合に危険なクラスです。拡散反射は通常は有害になることはありませんが、高出力のクラス3Bレーザを使用した場合、有害となる場合もあります。このクラスで装置を安全に操作するには、ビームを直接見る可能性のあるときにレーザ保護眼鏡を装着してください。このクラスのレーザ機器にはキースイッチと安全保護装置を設け、さらにレーザ安全表示を使用し、安全照明がONにならない限りレーザがONにならないようにすることが求められます。Class 3Bの上限に近いパワーを出力するレーザ製品は、やけどを引き起こすおそれもあります。 | |
4 | このクラスのレーザは、皮膚と目の両方に損傷を与える場合があり、これは拡散反射光でも起こりうるとみなされています。このような被害は、ビームが間接的に当たった場合や非鏡面反射でも起こることがあり、艶消し面での反射でも発生することがあります。このレベルのレーザ機器は細心の注意を持って扱われる必要があります。さらに、可燃性の材質を発火させることもあるので、火災のリスクもあるレーザであるとみなされています。クラス4のレーザには、キースイッチと安全保護装置が必要です。 | |
全てのクラス2以上のレーザ機器には、上記が規定する標識以外に、この三角の警告標識が表示されていなければいけません。 |
Posted Comments: | |
Sharon McGarvey
 (posted 2023-06-29 08:07:36.203) PLease confirm lead time for LPCP78 curtain.
Thanks do'neill
 (posted 2023-06-30 09:05:32.0) Response from Daniel at Thorlabs. I will reach out to you directly about this. In general if you click the lead time hyperlink next to the part name this will be the fastest way of requesting the lead time. user
 (posted 2019-06-04 07:48:04.817) Hello, I would like to place an optical table with some low-power Vis and IR lasers (5 mW) in the corner of an existing lab. I need laser safety curtains to "isolate" this corner from the rest of the lab, where people are working without laser safety glasses. My question is about the curtain height: should the curtains extend from the floor to the ceiling or is a 2.2/2.4 m height enough? Also, keeping in mind the low power of the lasers in use, is a blackout curtain enoguh protective? Thanks AManickavasagam
 (posted 2019-06-05 06:56:44.0) Response from Arunthathi at Thorlabs: Thanks for your query. The blackout curtains are not certified to provide laser protection, so we could guarantee a light tight set up but not to be laser-safe. The height you would require would depend on the direction of your beam path and the reflective surfaces you will have in your setup. user
 (posted 2019-04-18 07:13:23.74) Hello, I am Min of ITI.
I am writing to ask something about Laser safety curtain.
We need 2 curtains.
When we checked the details of that, The size of Laser safety curtain is 2.9 x 2.4m. (https://www.thorlabs.com/thorproduct.cfm?partnumber=LPCP108)
But we need 2.9 x 2.7m size.
Please let me know whether you can produce this size of Laser safety curtain or not.
I am waiting for your reply.
Thank you for reading. YLohia
 (posted 2019-04-18 10:46:24.0) Hello Min, thank you for contacting Thorlabs. For custom item inquiries, please click on the red "Request Quote" button above. We have reached out to you directly to discuss the possibility of offering this. ivan.skachko
 (posted 2019-01-28 12:28:02.07) Can the switches for an interlock system be installed on the curtains somehow?
Thanks
Ivan AManickavasagam
 (posted 2019-01-28 10:22:15.0) Response from Arunthathi @ Thorlabs: Thanks for your inquiry. Unfortunately at the moment we are unable to support an interlock laser curtain system but we aim at looking into this for future. I have contacted you directly for further details. |
Curtain Material Certifications | |
---|---|
Wavelength | Certificationa |
D AB10 I AB5 R AB4 M AB4 | |
D AB7 | |
R AB6 I AB8 M AB8 | |
D AB5 | |
D AB4 I AB5 R AB2 |
Click to Enlarge
カーテンレールに取り付けられたカーテンランナ。カーテンには各アイレットにつき1個のカーテンランナが付属します。
- EN 12254:2010(E)*認証済み
- 難燃性
- 磁気ストリップがカーテンを連結し、光を遮断
- カーテンは資料用ポケット付き、安全保護レベル情報が記載
- カーテンランナが付属(交換部品は下記参照)
当社のレーザ安全保護カーテンはEN 12254:2010(E)認証済みです。認証レベルは右の表でご覧いただけます。カーテンはゴム化合物製で、表面には380 mm x 280 mmの資料用ポケットが付いています。カーテンの裏面には型番と安全準拠に関する情報、製造日、レーザ保護レベルの情報が記載されています。 カーテンの端に縫われている磁気ストリップによりカーテンを連結することができます。これらのストリップはカーテンの上から下まで網羅されており、連結することにより光を遮断します。カーテンは2種類の長さ(2.13 m、2.44 m)と、3種類の幅(1.45 m、2.14 m、2.90 m)でご用意しております。
カーテンには各アイレットに付きカーテンランナが1個付属します。カーテンを上記のレールに取り付けるには、右の写真のようにレール底部の溝にカーテンランナを挿入するだけです。 レーザーカーテンを選ぶ際には、合計の幅がカーテンレールの全長よりも7~10%ほど長くなるよう、十分な量を購入されることをお勧めいたします。 それによりレール長に沿ってカーテンにひだが寄り、実験領域を適切に覆うことができます。
*免責事項
カーテンの素材は、EN規格への適合に関して、個別製品ごとに第3者機関による試験で確認されています。詳細は「規格認証」タブをご参照ください。ただし、製造バラツキ、機械的摩耗やレーザが与える損傷によって発生しうるレーザーカーテンの機能不良に関して当社では責任を負いかねます。カーテンが用途に適した製品であるかどうかについては、必ずお客様側でレーザ安全管理者にご相談いただくようお願いいたします。リスクを最小限に抑えるためには、製品使用前に毎回必ずカーテンの状態をご確認ください。
Valance Material Certifications | |
---|---|
Wavelength | Certificationa |
D AB10 I AB5 R AB4 M AB2 | |
D AB7 | |
R AB7 I AB8 M AB8 | |
D AB5 | |
D AB3 I AB4 R AB2 |
- EN 12254:2010(E)の認証を取得済み*
- 難燃性
- カーテンバランスに製品情報ラベル付き
- カーテンレール取付け用と支柱ロッド取付け用のキットをそれぞれ別売りでご用意
レーザ保護カーテンバランスパネルはEN 12254:2010(E)の認証を取得しています。認証レベルは右の表でご覧いただけます。カーテンバランスパネルはゴム化合物を使用して作られており、レーザ保護カーテンとカーテンレール、またはレーザ保護カーテンと天井の隙間を覆うように設計されています。カーテンバランスの裏側の製品情報ラベルには、型番と製造日が記載されています。標準品の寸法は幅1.2 m、高さ0.4 mで、覆う必要のある部分に重ねて使用することができます。
このカーテンバランスパネルをカーテンレールに取り付けるためのキットと、取付けロッドに取り付けるためのキットを、それぞれ別途ご用意しています。カーテンバランスパネル1枚を支えるのに最低2個の取付け用クリップを使用し、パネルを湾曲したカーテンレールに取り付ける場合は取付け用クリップをさらに1個追加することを推奨します。各キットには、カーテンバランス間に隙間が生じないように互いにしっかり重ねるためのコネクタークリップが10個入っています。カーテンバランスパネルをご注文される際は、光漏れを防ぐためにパネル間が少なくても10 cmは重なるようにすることをお勧めします。コネクタークリップを使用する場合は、各カーテンバランスの支柱に重なるようにパネル同士を15 cm重ねる必要があります。取付け手順の詳細はマニュアルをご参照ください。
*免責事項
このカーテンバランスの素材のEN規格への適合性については、第三者機関によって試験されています。詳細は「規格認証」タブをご参照ください。ただし、製造バラツキ、機械的摩耗、およびレーザによる損傷によって生じたレーザ保護用カーテンバランスの機能不良に関しては、当社では責任を負いかねます。カーテンバランスが用途に適した製品であるかどうかについては、ご発注前に必ずお客様側でレーザ安全管理者にご相談いただくようお願いいたします。リスクを最小限に抑えるために、製品使用前に毎回必ずカーテンバランスの状態をご確認ください。
Click to Enlarge

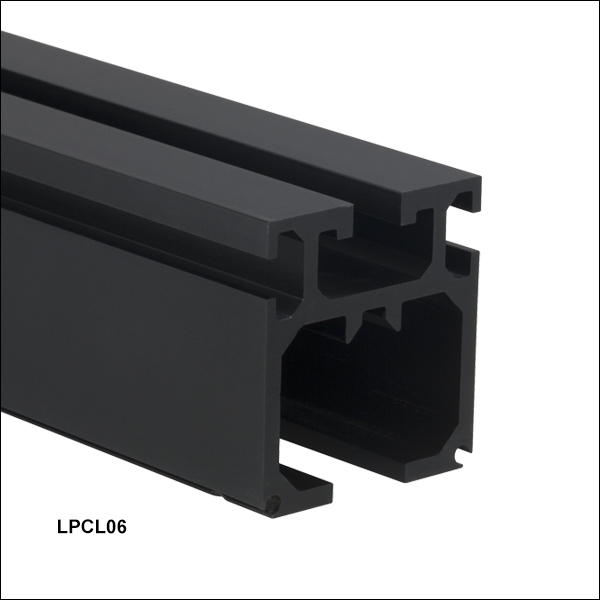

レールの上部には取付けアダプタ用の溝、両側面にはエンドストップおよびTナット用の溝、底部にはカーテンランナ用の溝があります。
Click to Enlarge
湾曲型レールLPCC90
- 安全保護カーテンを支える直線型または湾曲型のカーテンレール
- カーテンレールを組み合わせてカスタム構成が可能
- 上部スロットに下記のアクセサリを使用して、壁、床、天井への取付けが可能
これらのアルミニウム製カーテンレールは、上記の安全保護カーテンを支えるように設計されています。 直線型レールとしては6種類の長さをご用意しております。また、90°湾曲型レールはカーテンシステムのコーナ用にお使いいただけます。レールコネクタ(下記参照)を用いてレールを連結し、様々なサイズのカスタム仕様のカーテンシステムを構築できます(上の「 構成例」タブからご覧ください)。各レールの端にある位置決め用穴に付属の位置決めピンを使用することで、適切なアライメントが得られます。
各カーテンレールの底部の溝はカーテンランナ用で、上部の溝はシステムの壁、床、または天井への取り付け用(下記のアクセサリを使用)です。カーテン用エンドストップLPC05(下記参照)は、各レールの側面にある溝を用いてシステムに取り付けます。
カーテンシステムを取り付ける際、天井に取り付ける場合には1 mごとに、床に取り付ける場合には1.2 mごとにレールサポートを設置することをお勧めいたします。お客様の実験室でのシステム構築についてご質問がございましたら 当社までご相談ください。
Track Options | |||||||
---|---|---|---|---|---|---|---|
Type | Straight | Curved, 90° | |||||
Item # | LPCL06 | LPCL08 | LPCL10 | LPCL12 | LPCL14 | LPCL16 | LPCC90 |
Track Length | 0.6 m | 0.8 m | 1.0 m | 1.2 m | 1.4 m | 1.6 m | 0.64 ma |
当社では床、天井および壁への取付け用部品(下記参照)に、2本、3本、あるいは4本のカーテンレール(上記参照)を連結するための様々なレールコネクタをご用意しており、これらを用いてカーテンシステムを構築することができます。カーテンシステムを壁、天井または床に取り付けられるように、ほとんどのレールコネクタには取付け用スロットや追加のブラケットが付属します。下の表にはレールコネクタとその接続のタイプ、対応する取付け用部品、およびお手持ちのセットアップに必要な部品をお選びいただく際の詳細情報などを記載しています。

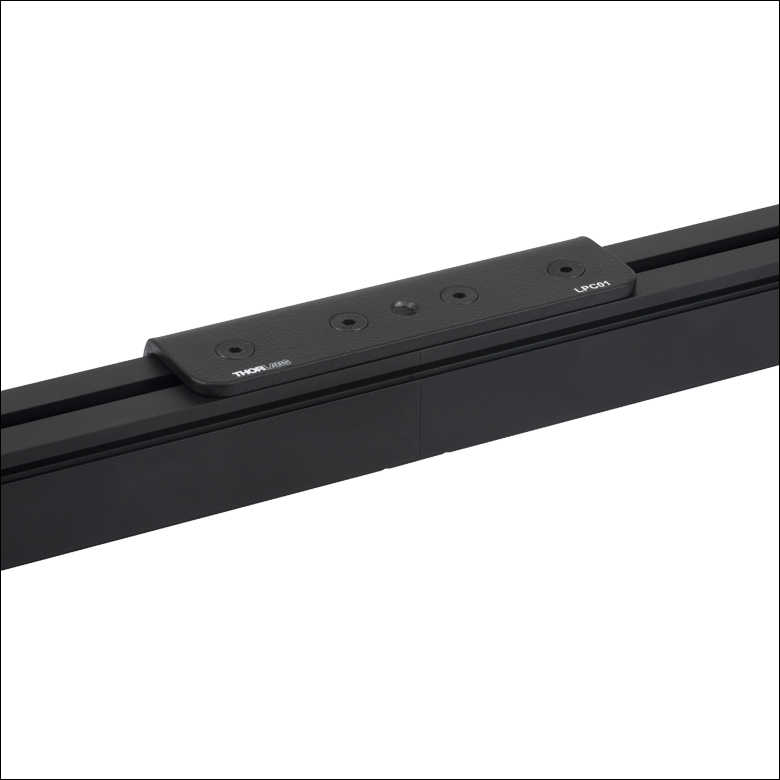

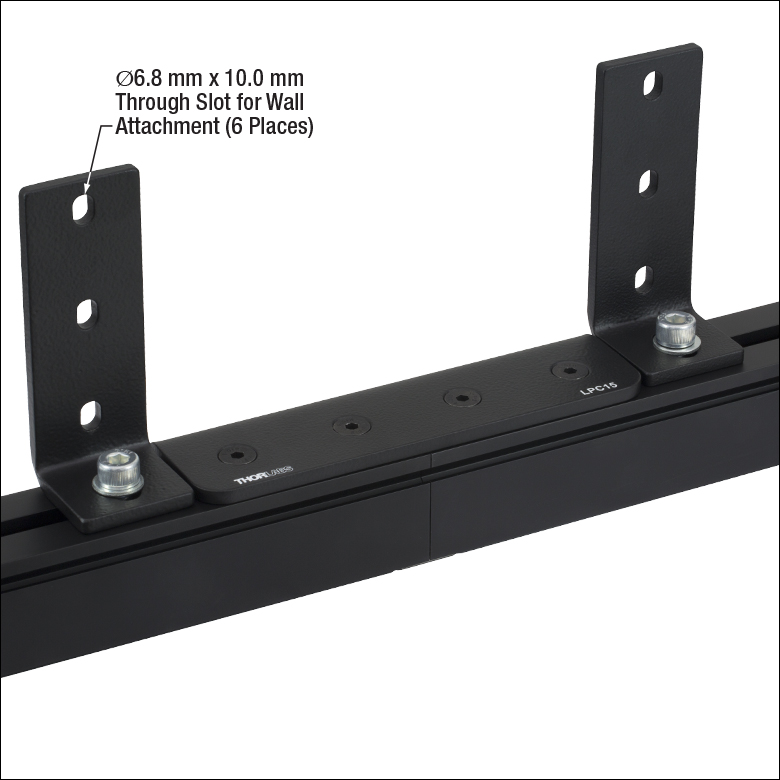

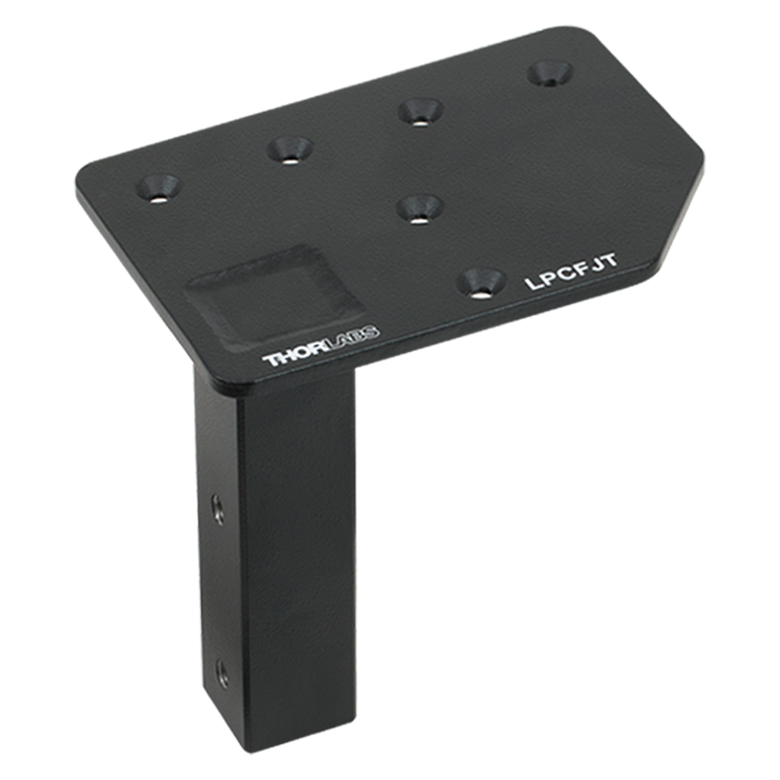

Track Connectors | |||||
---|---|---|---|---|---|
Mounting | N/A; Track Connector Only | Wall | Floor | ||
Product Photoa (Click for Details) | |||||
Item # | LPC01 | LPC15 | LPCFJJ | LPCFJ90 | LPCFJT |
Track Connection | Two-Way | 90º (Corner) | Three-Way (T-Joint) | ||
Additional Details |

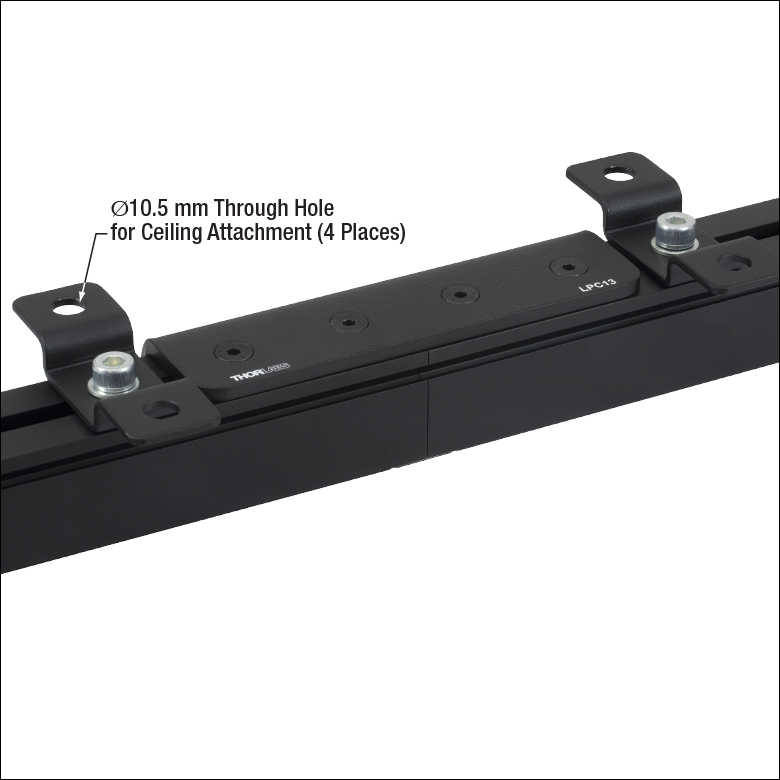

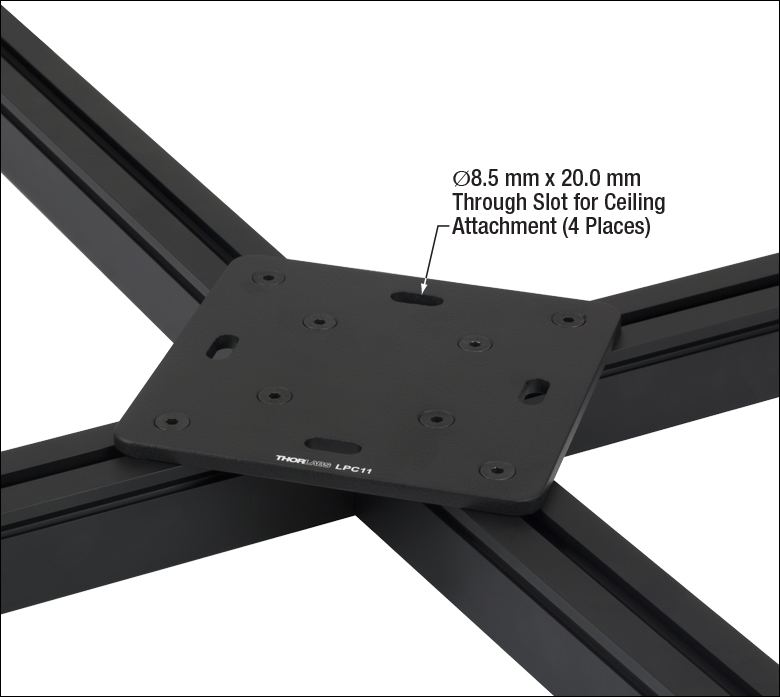

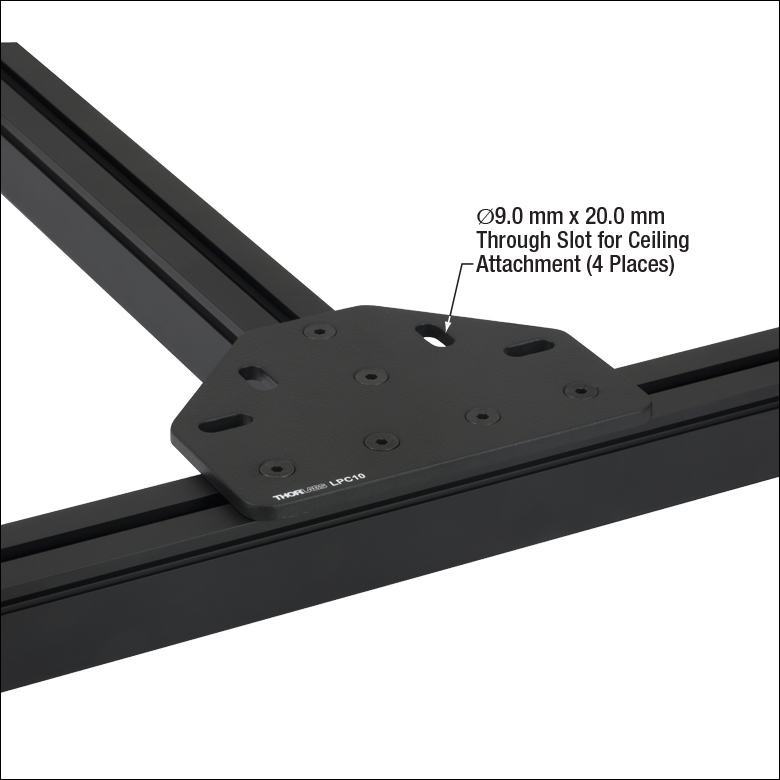

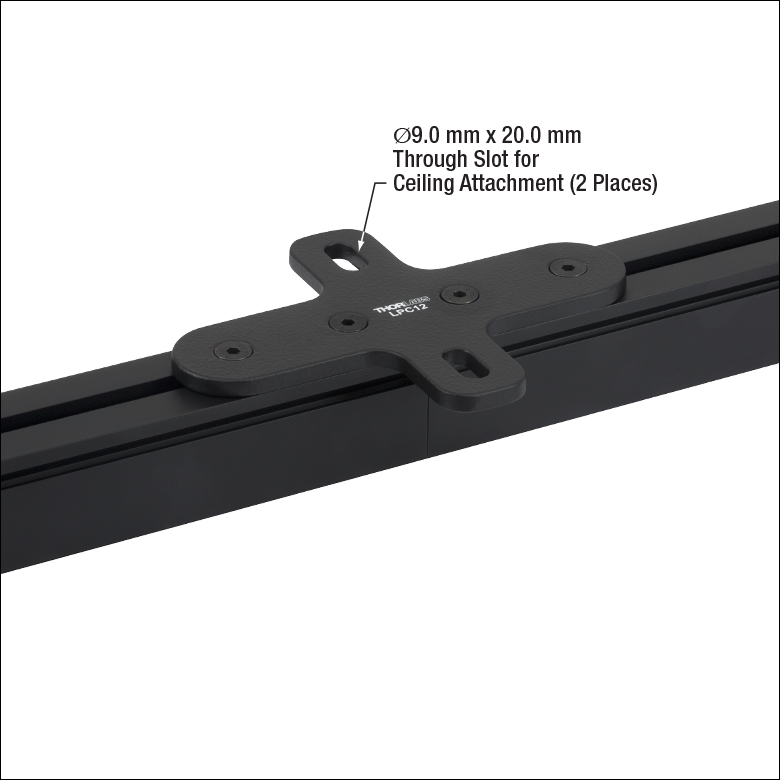

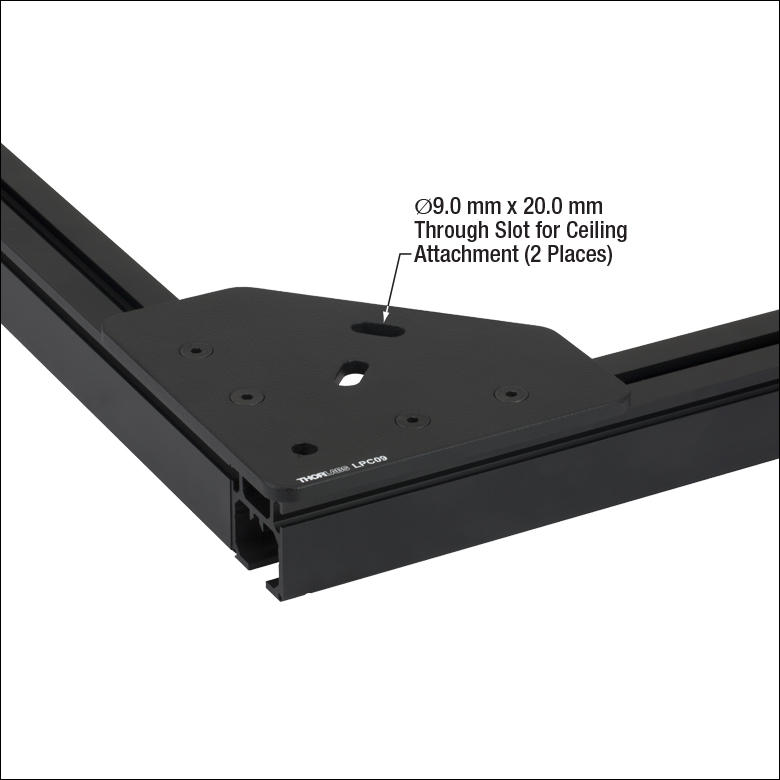

Track Connectors | |||||
---|---|---|---|---|---|
Mounting | Ceiling | ||||
Product Photoa (Click for Details) | |||||
Item # | LPC12 | LPC13 | LPC09 | LPC10 | LPC11 |
Track Connection | Two-Way | 90º (Corner) | Three-Way (T-Joint) | Four-Way | |
Additional Details |
Included Hardware | |
---|---|
Base | Columns |
M8 Cap Screw (x2) | N/A |
M8 Washer (x2) |
Specifications | |
---|---|
Item # | Height |
LPCFC7 | 2200.0 mm (86.61") |
LPCFC8 | 2505.0 mm (98.62") |
- カーテンシステムを床に取り付ける取付けベース
- 目立ちやすい赤色
- カーテンを床に取り付けるためのの支柱
- LPCFC7:長さ2.13 mのレーザーカーテンに対応
- LPCFC8:長さ2.44 mのレーザーカーテンに対応
- 付属のM8キャップスクリュでベースLPCFB12に取り付け
- レールサポートLPCFJSの取付けやレールコネクタの選択が可能
- 取付けベースを床に固定する部品は付属していません。*

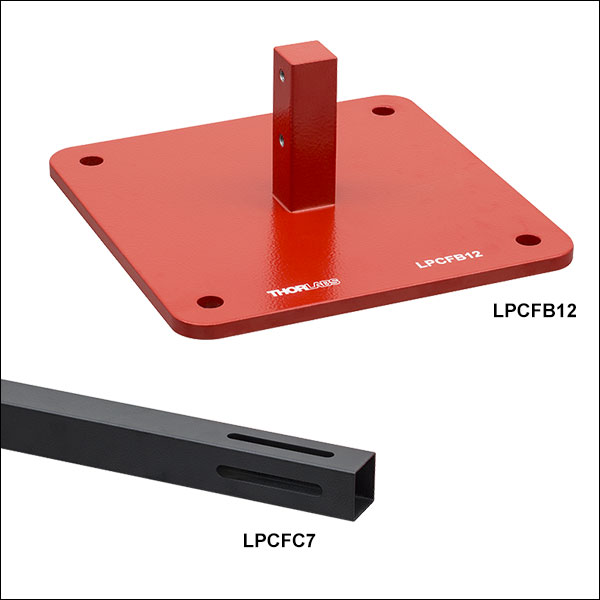

取付けベースLPCFB12は、モジュール式レーザ安全保護カーテンシステムを床に取り付けるために使用します。各ベースはそれぞれ2.13 mまたは2.44 mのレーザーカーテンに使用する床用支柱LPCFC7やLPCFC8に対応します。レールサポートやコネクタを取り付けてレーザーシステムのフレームを形成することも可能です。床用支柱は6 mm六角レンチ(付属していません)と付属のM8キャップスクリュ、ワッシャを使用して取付けベースに設置できます。
床用支柱とベースはレールに沿って1.2 mごとに取り付けることをお勧めいたします。
*カーテンシステムを床に取り付けるための金具類は、建築基準や材質、実験室の設計などによって異なるため、いずれのカーテン製品にも付属しておりません。取り付ける床に適していて保持力が十分あるネジや取付け部品をご選択ください。ご参考までに、ご選択されたハードウェアは約30 Nのせん断力と、約440 Nの引張力に対応しなければなりません。ご不明な点がございましたら専門業者にお問い合わせください。 ベースプレートを床にボルト止めせずにカーテンシステムを使用することはお勧めしません。
Click to Enlarge

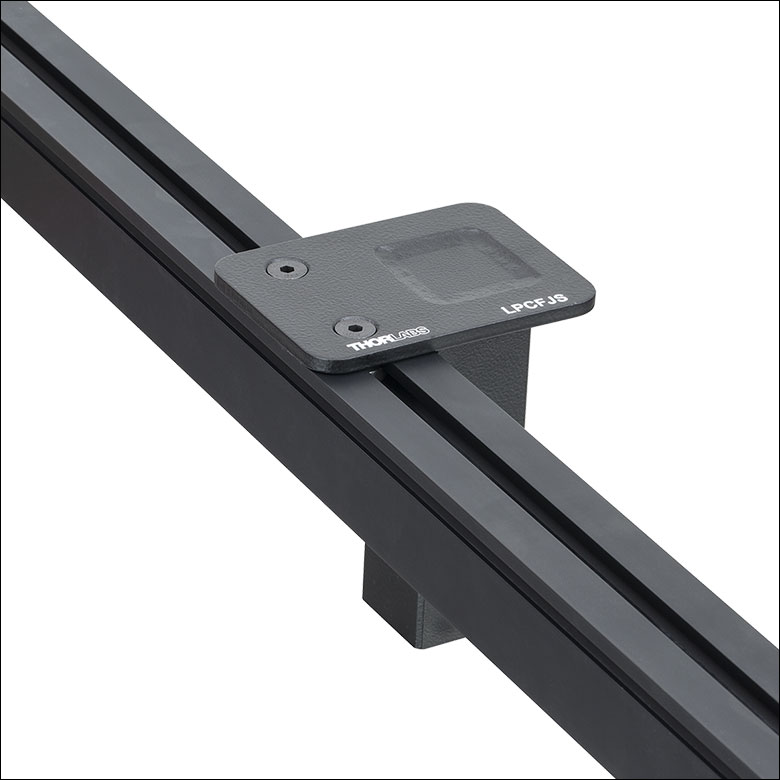

カーテンレールに取り付けられたLPCFJS
Included Hardware | |
---|---|
M6 Cap Screw (x2) | |
M8 Cap Screw (x2) | |
M8 Washer (x2) | |
Half Joint Plate |
- カーテンレール(1本)を補強
- 付属のM8キャップスクリュを使用して床用支柱に直接取り付け可能
- 付属のM6キャップスクリュを使用してカーテンレール上部の溝に取り付け可能

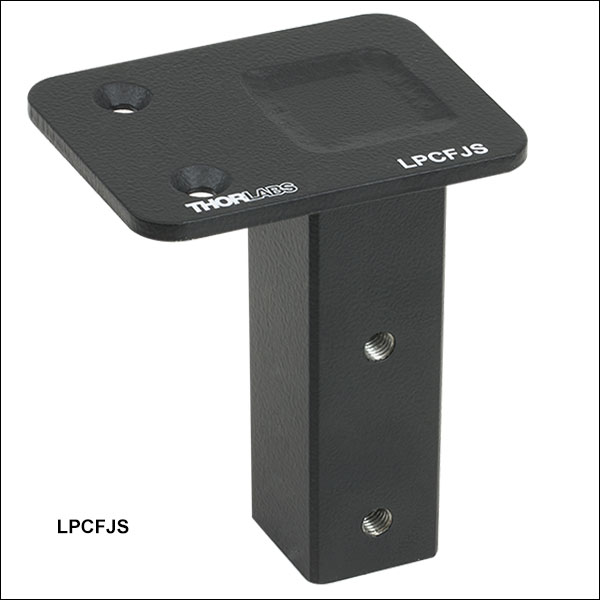

レールサポートLPCFJSはレールの補強に使用できます。LPCFJSは6 mm六角レンチ(付属していません)と付属のM8キャップスクリュを使用して床用支柱(上記掲載)に取り付けます。それから4 mm六角レンチ(付属していません)と付属のM6ネジを使用してカーテンレールに取り付けます。
カーテンシステムを床に取り付ける場合には、1.2 m毎に床に支柱を取り付けることをお勧めします。
Click to Enlarge
ロッドLPC02を使用する際、LPC04とLPC16はレールの垂直調整用途で使用できます。
Click to Enlarge
LPC04はレールを天井から14.0 mm下に設置
Click to Enlarge

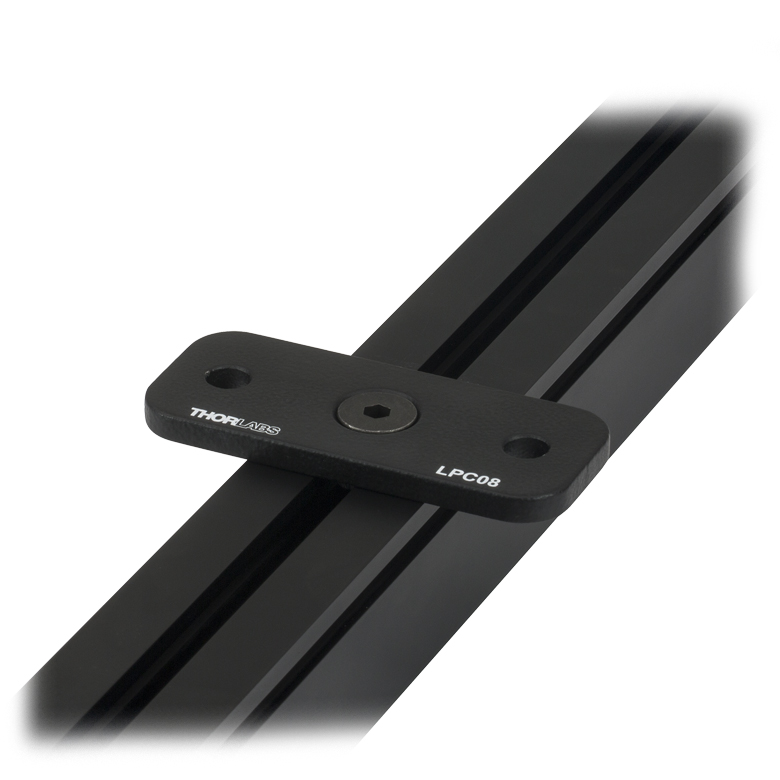

LPC08はレールを天井から6.0 mm下に設置
Included Hardware | ||
---|---|---|
LPC08 | LPC04 | LPC16 |
M8 Countersunk Cap Screw (x1) | M8 Cap Screw (x2) | |
M8 T-Nut (x1) | M8 T-Nut (x2) | |
M8 Washer (x2) |
- カーテンレールを天井に取り付けるブラケット
- LPC08:レールと天井の距離6.0 mm
- LPC04:レールと天井の距離14.0 mm
- LPC16:レールと天井の距離55.0 mm
- 取付けロッドLPC02(下記参照)を使用して天井に取り付けることも可能
- カーテンレールの取り付けには付属のM8キャップスクリュならびにTナット2個ずつを使用
- ブラケットを天井に固定する部品は付属しません*

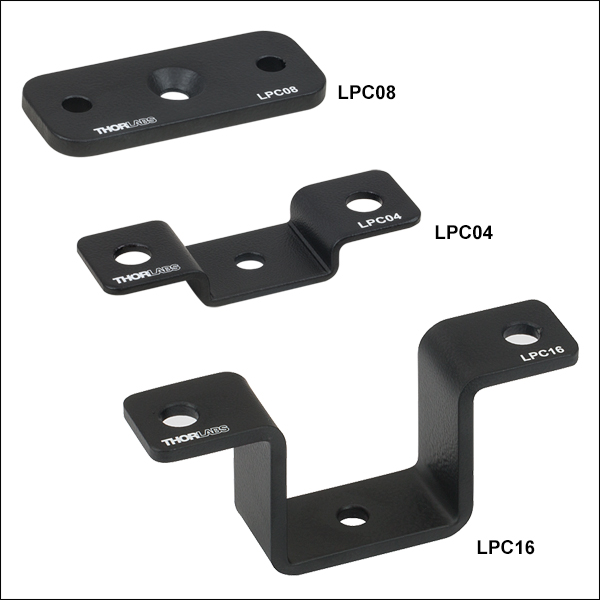

こちらの取付けブラケットはカーテンレールを天井に取り付けるために使用します。ブラケットをカーテンレール上部の溝に取り付けるには6 mm六角レンチ(付属しません)と付属のM8キャップスクリュ、そして中央に貫通穴のあるTナットを使用します。レールを固定する前に位置調整することが可能です。レールと天井の距離により、LPC08(6.0 mm)、LPC04(14.0 mm)、LPC16(55.0 mm)の3種類の製品をご用意しております。
LPC08、LPC04、LPC16にはそれぞれ中央から等距離にある2つの貫通穴があり、この穴でブラケットを直接天井に取り付けます。貫通穴に天井用取付けロッドLPC02(下記参照)を使用し、カーテンレールを天井から最大2 m下に取り付けることも可能です。また、LPC02にLPC04やLPC16を使用すると、レールに取り付けた他の部品を干渉せずにレールの垂直調整ができます。1番右の写真ではその例を示しています。 調整範囲があることでシステムの水平調整や、取り付け高さの調整ができます。
なお、カーテンシステムをより安定させるためにはレール1 m毎に天井から支柱を取り付けるか、直接壁に取り付ける方法をとることをお勧めいたします。
*天井に取り付けるための部品は建築基準や材質の種類、実験室の設計が異なるため、付属しておりません。システム取り付け後の総重量を考慮し、適切かつ十分な保持力のあるネジや継ぎ手をお選びください。ご不明な点がございましたら専門業者にお問い合わせください。
Click for Details

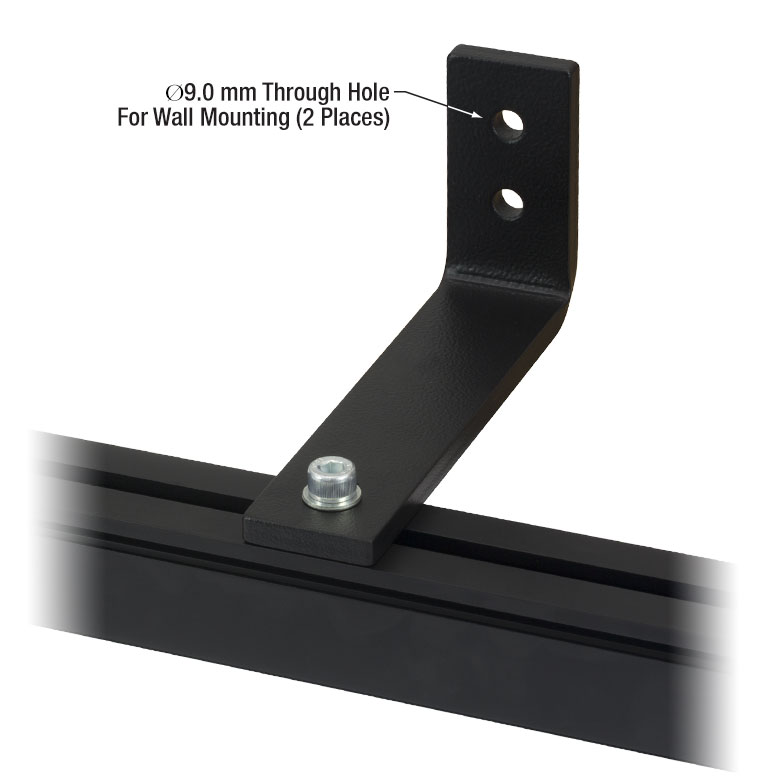

LPC14は、壁から138.0 mmの位置にカーテンレールを取り付ける際に使用します。
Click for Details

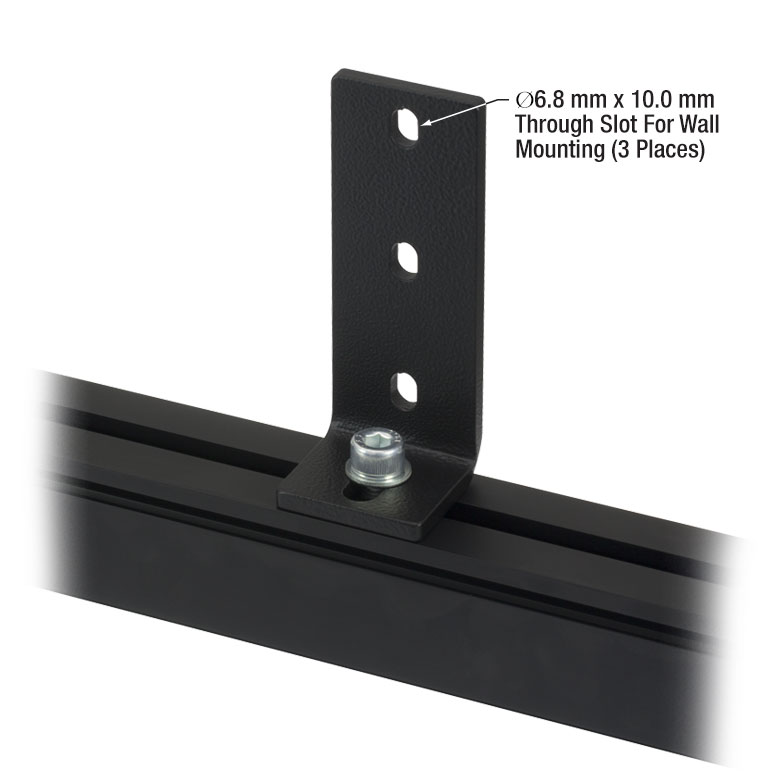

LPC03は、カーテンレールを壁に付けて取り付ける際に使用します。
Included Hardware |
---|
M8 Cap Screw (x1) |
M8 T-Nut (x1) |
M8 Washer (x1) |
- カーテンレールを壁に直接取り付けて補強
- LPC03: レールを壁に付けて取り付ける際に使用
- LPC14: レールを壁から138.0 mmの位置に取り付ける際に使用
- カーテンレールの取り付けには付属のM8キャップスクリュならびにTナットを使用
- ブラケットを壁に固定するための部品は付属しません*

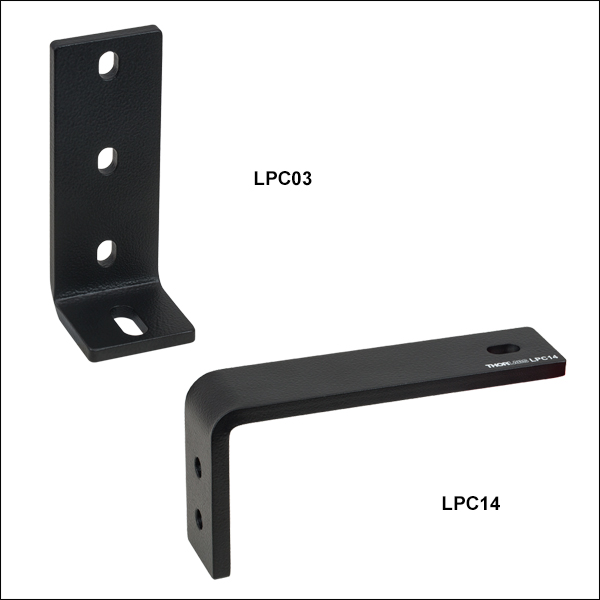

取付けブラケットLPC03ならびにLPC14は、カーテンレールをそれぞれ壁に付けて設置、または壁から138.0 mmの位置に取り付ける際に使用します。ブラケットはカーテンレール上部の溝に6 mm六角レンチ(付属しません)ならびに付属のM8キャップスクリュとTナットを使用して取り付け、その後壁に固定します。詳細は、右の写真をご参照ください。
ブラケットLPC03には、Ø6.8 mm x 10.0 mmの貫通スロットが3つ、LPC14にはØ9.0 mmの貫通穴が2つ付いており、壁の取り付けに使用します*。
*これらのブラケットを壁に取り付けるための部品は建築基準や材質の種類、実験室の設計により異なるため、付属しておりません。システム取り付け後の総重量を考慮し、適切かつ十分な保持力のあるネジや継ぎ手をお選びください。ご不明な点がございましたら専門業者にお問い合わせください。
Click to Enlarge
2本のロッドを連結するためのアダプタが付いています。システムを高い天井に取り付ける際に便利です。
Click to Enlarge
ロッドを直接カーテンレールに取り付けるためのM8ネジ付きTナットが1個付属します。
Included Hardware |
---|
M8 Cap Screw (x1) |
M8 Nut (x5) |
M8 T-Nut (x2) |
M8 Adapter Nut (x1) |
M8 Washer (x4) |
- 高い天井にカーテンレールを取り付ける際に便利
- 壁用ブラケットに取り付けると、システムの横揺れを防止
- 長さ1.0 mのM8 x 1.25外ネジ付きスチール製ロッドが2本
- ロッドを連結する長さ24.0 mmのM8内ネジ付きアダプタが付属
- ロッドを天井に固定する部品は付属しません*

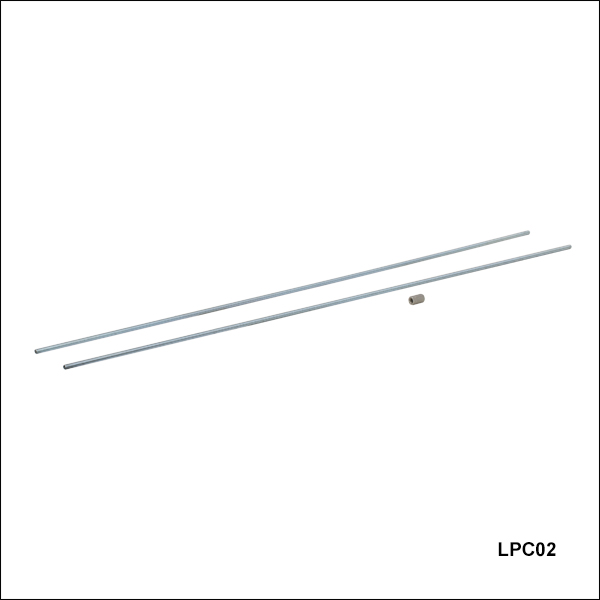

取付けロッドLPC02はカーテンレールを高い天井に取り付ける際の支柱として設計されています。また壁用取付けブラケットに使用して壁から遠く離れたカーテンシステムの揺れ防止にも使用できます。なお、ロッドは軸荷重のみを保持する設計のため、水平方向に取り付けた際の荷重には対応しません。LPC02は、長さ1.0 mのスチール製ロッドが2本、ロッドを連結する長さ24.0 mmのアダプタ、そして左の表に記載されている取付け用部品によりカーテン部品にロッドを取り付けます。
天井に取り付ける際には、LPC02を付属のM8ネジ付きTナットで直接カーテンレールの上部溝に取り付けるか、付属のM8止めナットで天井用ブラケット(上記)に取り付けます。壁に取り付ける際には、LPC02を付属の止めナットで壁用取付けブラケット(上記)に取り付ける必要があります。壁または天井に取り付ける方法についてはマニュアルをご参照ください。
なお、安定したカーテンシステムを構成するためにはレール1 m毎に天井支柱を取り付けることをお勧めいたします。
*これらのブラケットを壁に取り付けるための部品は建築基準や材質の種類、実験室の設計により異なるため、付属しておりません。システム取り付け後の総重量を考慮し、適切かつ十分な保持力のあるネジや継ぎ手をお選びください。ご不明な点がございましたら専門業者にお問い合わせください。
Click to Enlarge
カーテンレールの側面に取り付け、カーテンランナを止めるエンドストップ
Click to Enlarge
レール上部にLPC05とLPC02を取り付け、システムの揺れを防止する水平支柱を構成
Included Hardware |
---|
M4 Cap Screw (x2) |
M4 Drop-In T-Nut (x2) |
M4 Washer (x2) |
- カーテンパネルのハードストップとして機能
- 付属のM4キャップスクリュとTナットでカーテンレールの側面の溝に取り付け
- カーテンレールのどの位置でも設置可能
LPC05はレールに取り付けたカーテンのハードストップとして機能します。右の写真のとおり、付属のドロップイン式ナットとM4キャップスクリュでカーテンレール側面の溝に取り付ける設計です。ドロップイン式のナットはレールのどこの位置でも設置可能です。レール端からスライドさせて挿入する必要はありません。
カーテンランナのフックをエンドストップ底部のスロットにはめて設置することも可能です。エンドストップと組み合わさったカーテンランナは固定しているM4キャップスクリュを緩めることにより位置調整ができます。
LPC05をカーテンレールの上部溝に取り付け、遮光カーテンシステムの壁支柱の構成に使用することも可能です(右の写真参照)。取付け手順の詳細についてはマニュアルをご参照ください。

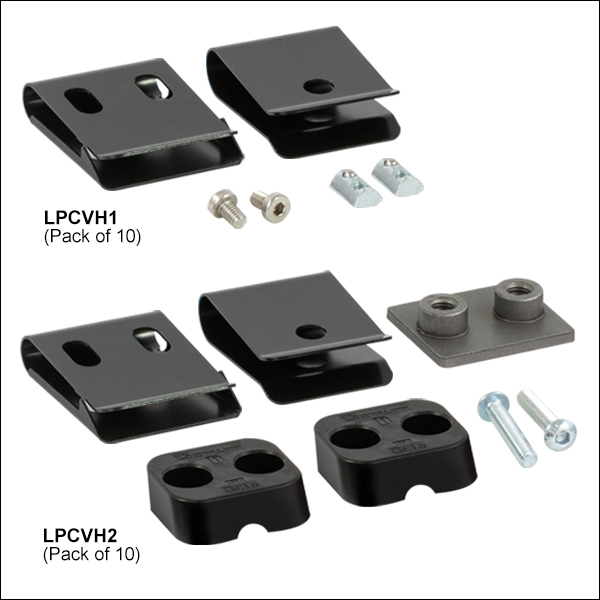

Included Hardware | |
---|---|
LPCVH1 | LPCVH2 |
Mounting Clip (x10) | |
Connector Clip (x10) | |
M4 Cap Screw (x20) | M6 Screw (x20) |
M4 Drop-In T-Nut (x20) | Clamp Body (x10 Pairs) |
Clamp Base (x10) | |
2.5 mm Hex Key (x1) | 4 mm Hex Key (x1) |
- カーテンバランスを取り付けるためのキットを2種類ご用意
- LPCVH1: カーテンレール用
- LPCVH2: 取付けロッド用
- どちらのキットにも10個の取付け用クリップが含まれており、これらで最大5個までのカーテンバランスパネルの取付けが可能
- コネクタークリップでパネルをしっかり重ねて固定
コネクタークリップでパネルをしっかり重ねて固定 カーテンバランス取付け用ハードウェアキットを使用して、当社のカーテンレールやカーテン取付け用ロッドを用いたカーテンシステムに、カーテンバランスを取り付けることができます。各キットには、カーテンバランスパネルを支える取付け用クリップが10個と、カーテンバランス同士をしっかり重ねて隙間を無くすためのコネクタークリップが10個入っています。パネル1枚を支えるために取付け用クリップを2個使用し、湾曲したカーテンレールに取付けるときはクリップをさらに1個追加することをお勧めします。取付け用の六角レンチも付属しています。
カーテンレール用取付けキットLPCVH1は、当社のカーテンレール用に設計されています。キットにはM4用ドロップイン式Tナットが20個入っています。これらはカーテンレールのサイドチャネルに差し込むことができ、キットに付属するM4キャップスクリュが嵌合します。Tナットと2本のキャップスクリュで取付け用クリップを固定し、カーテンバランスパネルを支えます。キットには合計10個の取付け用クリップが入っており、これらで最大5枚までのカーテンバランスパネルを取付けられます。
ロッド用取付けキットLPCVH2は、支柱ロッドLPC02への取付け用に設計されています。キットには10対のクランプ本体が入っています。その本体のペアは取付け用ロッドを挟んで取付けられますが、固定用の2本のM6ネジは本体のペアを貫通してクランプベースと嵌合します。これらのネジは、カーテンバランスパネルを支持するための取付用クリップを固定するのに使用されます。キットには合計10個の取付け用クリップが入っており、これらで最大5枚までのカーテンバランスパネルを取付けられます。カーテンバランスを追加するためにロッド取付けシステムにさらに支柱が必要な場合には、取付用ロッドLPC02を別途お買い求めいただくことができます(下記参照)。
取付け手順の詳細はマニュアルをご参照ください。
Click to Enlarge
カーテンレールに取り付けられたカーテンランナ。カーテンには各アイレットにつき1個のカーテンランナが付属します。
LPC07には交換用カーテンランナが10個入っています。カーテンランナはレーザ安全保護カーテンをカーテンレールに取り付ける際に使用します。まずLPC07の車輪部分をカーテンレール底部の溝に挿入します。それからカーテンランナのフックをレーザーカーテンのアイレットに通します。

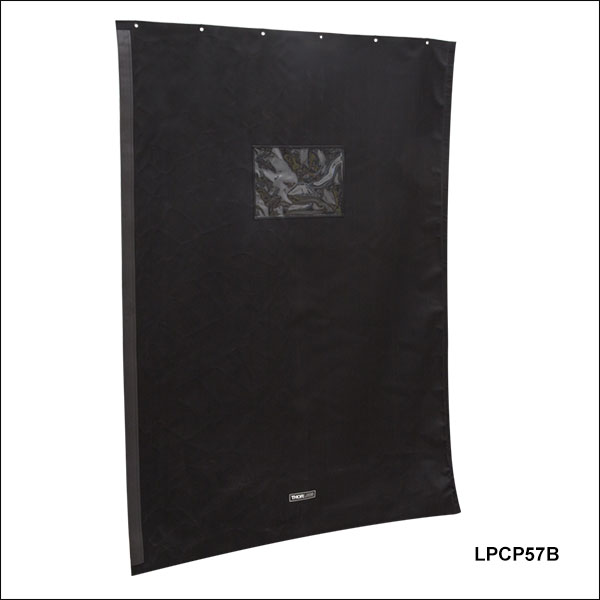

なお、当社のレーザ安全保護カーテンにはパネルの各アイレットにつき1個のカーテンランナが付属します。
Click to Enlarge
M8ネジ付きのTナットはカーテンレール上部の溝にアダプタやレールコネクタを取り付けるために使用します。
LPC06はレーザーカーテンレール上部の溝に使用できるTナットが10個入っています。TナットでレーザーカーテンレールにM8タップ穴を追加で作り、組立式レーザ安全保護カーテンのレールコネクタ、ロッド、壁用/天井用取付けブラケットを取り付けることができます。また、レーザ安全保護カーテンキットに付属しているTナットの代わりにこちらを使用して、本体のサポートフレームにレールを取り付けることも可能です。
なお、Tナットは各レーザーカーテン部品にも付属しています。
