蛍光顕微鏡用スライドとアライメントターゲット


  • 25.4 mm x 76.2 mm Fluorescent Slides, and Ø1" Fluorescent Disks
  • Cage Alignment Plates for 16 mm, 30 mm, and 60 mm Cage Systems
  • Available in Five Colors: Blue, Green, Yellow, Orange, and Red
  • Made of Cast Acrylic Substrate
  • Provides a Uniform Fluorescent Field Across the Surface Area

FSK5

Set of All Five Colored Slides

ADF1

Blue Alignment Disk with Target

ADF5

Red Alignment Disk with Target

ADF7

Green Alignment Disk with Hole in Disk Center

FSK3

Yellow Slide

CPA4

Orange 30 mm Cage Alignment Plate

Related Items


Please Wait

Click to Enlarge
スライドホルダ付き高剛性スタンドMP100-RCH2に取り付けた赤色蛍光スライド

特長

  • 蛍光イメージングシステムの評価とアライメント向け
  • 様々な蛍光色素の近似スペクトルを有する5種類の蛍光スライド(「蛍光スペクトルグラフ」タブ参照)
  • 25.4 mm x 76.2 mm、厚さ1.7 mmの蛍光顕微鏡用スライド
  • Ø25.4 mm(Ø1インチ)、厚さ1.7 mm蛍光ディスク、ターゲット刻印、あるいはディスク中央に貫通穴付き
  • 厚さ1.7 mmの16 mm、30 mm、60 mmケージ用アライメントプレート、オレンジ色蛍光

当社ではワイドフィールド、共焦点または多光子顕微鏡イメージングシステム用に蛍光顕微鏡用スライドやアライメントディスクを取り揃えております。アクリル製で、青、緑、黄、オレンジ、赤色の5色があります。各色は様々な蛍光色素のスペクトルに近似した蛍光スペクトルを有しています。詳細は「蛍光スペクトルグラフ」タブをご覧ください。こちらのディスクは連続蛍光をもたらすため、視野調整、連続照明検証、サンプルのアライメントが事前に評価でき、蛍光試料に無駄に光を照射するのを避けることができます。

蛍光顕微鏡用スライドは厚さ1.7 ± 0.5 mmの26 mm x 76 mmスライドを保持するサンプルホルダに対応します。 スライドは単体、5個入りセット、あるいは5色のスライドセットでご用意しております。蛍光アライメントディスクは、当社のØ25 mm~Ø25.4 mm(Ø1インチ)固定式マウントレンズチューブまたは30 mmケージプレートを使用して取り付け可能です。ディスクは単体か5個入りセットでご用意しております。ケージ用蛍光アライメントプレートには同心円が刻印されており、当社のケージシステムの中央にアライメントされた中心穴が付いています。これらのドロップイン式アライメントツールは、単体で16 mm,、30 mmならびに60 mmケージシステム用にご用意しております。

25.4 mm x 50.8 mmまでサイズや形状のカスタマイズについては当社までお問い合わせください。

このデータは典型値で、性能は製造ロットにより異なる場合があります。


Click to Enlarge
生データはこちらからダウンロードいただけます。
青色蛍光スライドFSK1に、365 nmファイバ出力型LED M365FP1からの光を照射した時の蛍光スペクトル。青色の蛍光ディスクADF1とADF6の蛍光スペクトルは、青色蛍光スライドFSK1と同じです。

Click to Enlarge
生データはこちらからダウンロードいただけます。

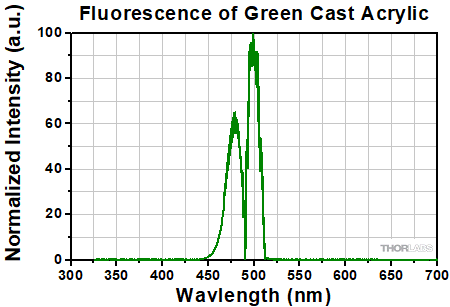

緑色蛍光スライドFSK2に、470 nmファイバ出力型LED M470F3からの光を照射した時の蛍光スペクトル。緑色の蛍光ディスクADF2とADF7の蛍光スペクトルは、緑色蛍光スライドFSK2と同じです。

Click to Enlarge
生データはこちらからダウンロードいただけます。
黄色蛍光スライドFSK3に、365 nmファイバ出力型LED M365FP1からの光を照射した時の蛍光スペクトル。黄色の蛍光ディスクADF3とADF8の蛍光スペクトルは、黄色蛍光スライドFSK3と同じです。

Click to Enlarge
生データはこちらからダウンロードいただけます。
オレンジ色蛍光スライドFSK4に、565 nmファイバ出力型LED M565F3からの光を照射した時の蛍光スペクトル。オレンジ色の蛍光ディスクADF4とADF9の蛍光スペクトルは、オレンジ色蛍光スライドFSK4と同じです。

Click to Enlarge
生データはこちらからダウンロードいただけます。
赤色蛍光スライドFSK5に、565 nmファイバ出力型LED M565F3からの光を照射した時の蛍光スペクトル。赤色の蛍光ディスクADF5とADF10の蛍光スペクトルは、赤い色蛍光スライドFSK6と同じです。

このデータは典型値で、性能は製造ロットにより異なる場合があります。


Click to Enlarge

生データはこちらからダウンロードいただけます。
蛍光スライドFSK1(青)、FSK2(緑)、FSK3(黄)、FSK4(オレンジ)、FSK6 (赤)の300 nm~700 nmにおける透過率グラフの比較。蛍光ディスクADF1/ADF6(青)、ADF2/ADF7(緑)、ADF3/ADF8(黄)、ADF4/ADF9(オレンジ)、ADF5/ADF10(赤)と、オレンジ色蛍光プレートSCPA2、CPA3、CPA4ならびにLCPA2では同じ色の蛍光スライドと同じ透過率となります。

Click to Enlarge
青色蛍光スライドFSK1 2枚の透過率グラフ。青色蛍光ディスクADF1とADF6は青色の蛍光スライドFSK1と同じ透過率となります。

Click to Enlarge

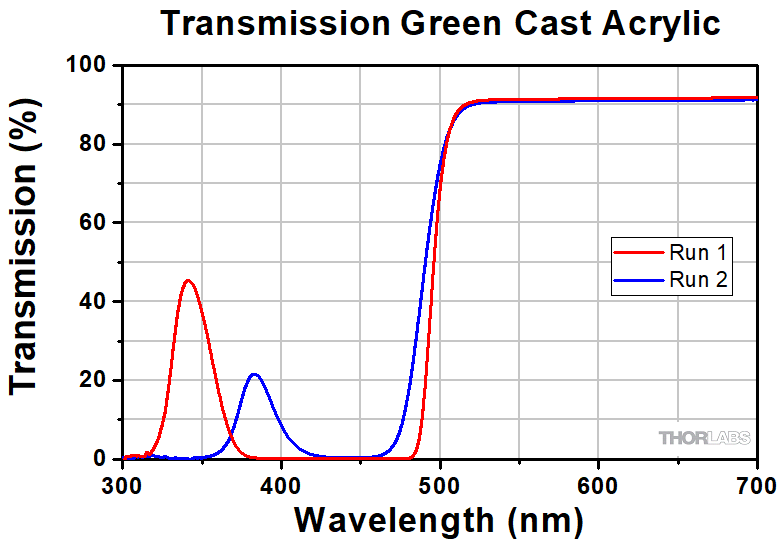

緑色蛍光スライドFSK2 2枚の透過率グラフ。緑色蛍光ディスクADF2とADF7は緑色の蛍光スライドFSK2と同じ透過率となります。

Click to Enlarge
黄色蛍光スライドFSK3 2枚の透過率グラフ。黄色蛍光ディスクADF3とADF8は黄色の蛍光スライドFSK3と同じ透過率となります。

Click to Enlarge

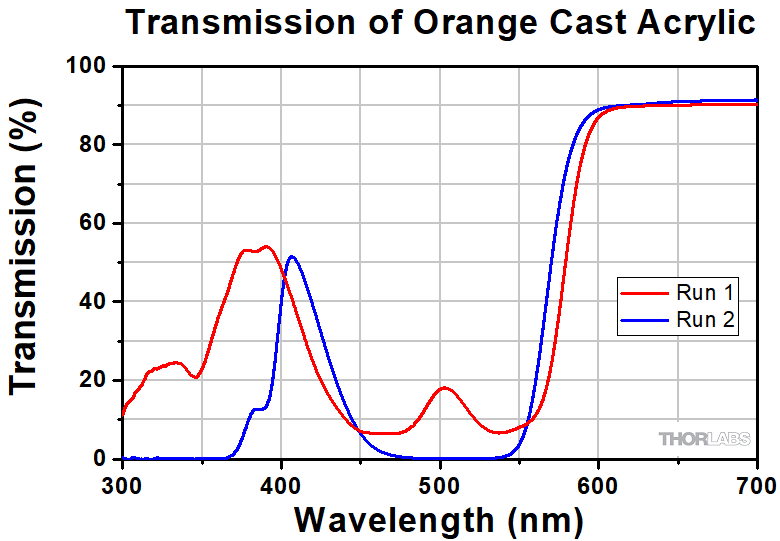

オレンジ色蛍光スライドFSK1 2枚の透過率グラフ。オレンジ色蛍光ディスクADF4とADF9、オレンジ色蛍光プレートSCPA2、CPA3、CPA4、LCPA2はオレンジ色の蛍光スライドFSK4と同じ透過率となります。

Click to Enlarge
赤色蛍光スライドFSK6 2枚の透過率グラフ。赤色蛍光ディスクADF5とADF10は赤色の蛍光スライドFSK6と同じ透過率となります。

Posted Comments:
Dmitry Gorbachev  (posted 2020-02-21 03:38:27.007)
Hello! I work with Frequency-Domain FLIM, and I used your fluorescent slides kit FSK5 to tune our FLIM camera. I want to know if it is possible to order the same set of slides from you, but larger? for example 10cm in diameter. Thanks a lot!
llamb  (posted 2020-02-25 02:12:46.0)
Thank you for contacting Thorlabs. Yes, custom fluorescence slides are indeed feasible. We will reach out to you directly to quote this.
Nikola Krstajic  (posted 2019-07-12 09:39:00.04)
I work in near-infrared and fluorescence targets geared for ICG exc/emission (785nm exc) would really help me and all colleagues working in this are. I am 100% sure you would sell many. It is also not clear if your fluorescence targets work on 625nm excitation as your spectra show wavelengths below exc and this is really unusual (antistokes is an exception in fluorescence). Thanks a lot!
YLohia  (posted 2019-07-23 09:46:29.0)
Hello, thank you for your feedback. I have posted your request on our internal engineering forum for further consideration as a future product.
petur.hermannsson  (posted 2019-01-21 10:33:44.437)
Do you have numbers on the batch-to-batch consistency/uniformity of these slides, as well as the rate of photobleaching?
YLohia  (posted 2019-01-28 11:03:57.0)
Hello, thank you for contacting Thorlabs. We have actually just updated our web presentation to include some information on the consistency between two runs, and this information can be found in the "Transmission Graphs" tab. That being said, unfortunately, we do not have information on the photobleaching at the moment.

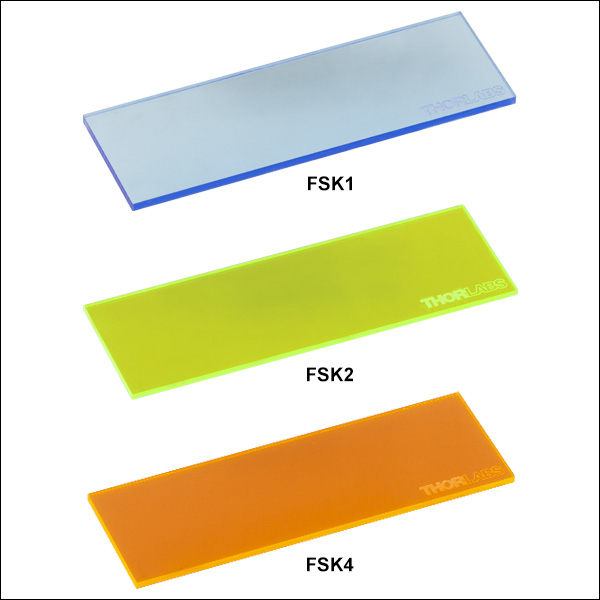

蛍光顕微鏡校正用スライド


Click to Enlarge

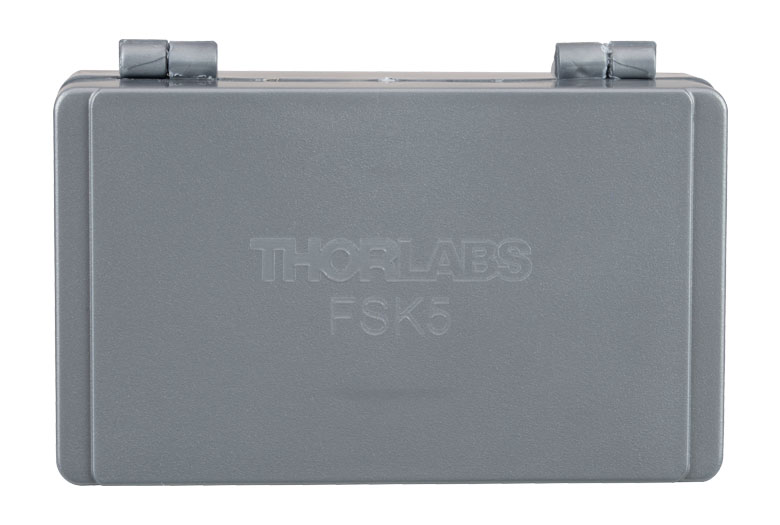

スライドセットFSK5とスライドが5個入りのセットは、安全な保管ケース付きとなっております。
  • 蛍光スライドは青、緑、黄、オレンジ、赤の5色でご用意
    • 単体または5個入りセットでご提供
    • FSK5は5色すべてのスライドが入ったセット
  • 25.4 mm x 76.2 mm、厚さ1.7 mm
  • 厚さ1.7 ± 0.5 mmの26 mm x 76 mmスライド用ホルダに対応
  • スライドセットFSK5ならびに5個入りセットのご購入には刻印付きの保管ケースが付属

当社の蛍光顕微鏡校正用スライドは、蛍光イメージングシステムの空間的な校正用途向けに設計されています。各スライドの大きさは25.4 mm x 76.2 mmで、厚さは1.7 ± 0.5 mmです。スライドセットFSK5と5個入りセットには埃よけになるプラスチック製の保管ケースが付属しております。ケースの上部には右の写真のように当社ロゴと型番が刻印されています。25.4 mm x 50.8 mmまでのサイズや形状のカスタマイズについては当社までお問い合わせください。

これらのスライドは厚さ1.7 mmまでの26 mm x 76 mmスライドを保持するサンプルホルダに対応します。なお、当社の4ポジションスライドホルダC4SH01にはご使用になれませんのでご注意ください。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
FSK1 Support Documentation
FSK1Fluorescent Microscope Slide, Blue, 1.7 mm Thick
¥670
3-5 Days
FSK1-P5 Support Documentation
FSK1-P5Fluorescent Microscope Slide, Blue, 1.7 mm Thick, 5 Pack
¥2,410
3-5 Days
FSK2 Support Documentation
FSK2Fluorescent Microscope Slide, Green, 1.7 mm Thick
¥670
3-5 Days
FSK2-P5 Support Documentation
FSK2-P5Fluorescent Microscope Slide, Green, 1.7 mm Thick, 5 Pack
¥2,410
Today
FSK3 Support Documentation
FSK3Fluorescent Microscope Slide, Yellow, 1.7 mm Thick
¥670
3-5 Days
FSK3-P5 Support Documentation
FSK3-P5Fluorescent Microscope Slide, Yellow, 1.7 mm Thick, 5 Pack
¥2,410
3-5 Days
FSK4 Support Documentation
FSK4Fluorescent Microscope Slide, Orange, 1.7 mm Thick
¥670
3-5 Days
FSK4-P5 Support Documentation
FSK4-P5Fluorescent Microscope Slide, Orange, 1.7 mm Thick, 5 Pack
¥2,410
3-5 Days
FSK6 Support Documentation
FSK6Fluorescent Microscope Slide, Red, 1.7 mm Thick
¥670
Today
FSK6-P5 Support Documentation
FSK6-P5Fluorescent Microscope Slide, Red, 1.7 mm Thick, 5 Pack
¥2,410
3-5 Days
FSK5 Support Documentation
FSK5Fluorescent Microscope Slides, Set of 5 Colors
¥2,483
Today

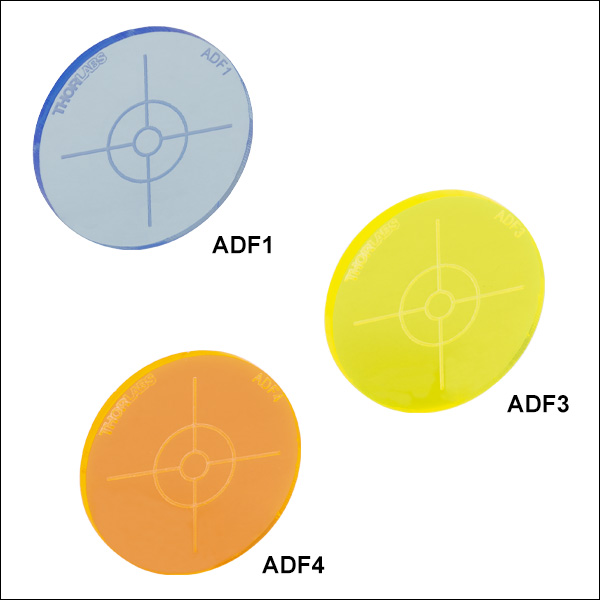

蛍光アライメントディスク


Click to Enlarge

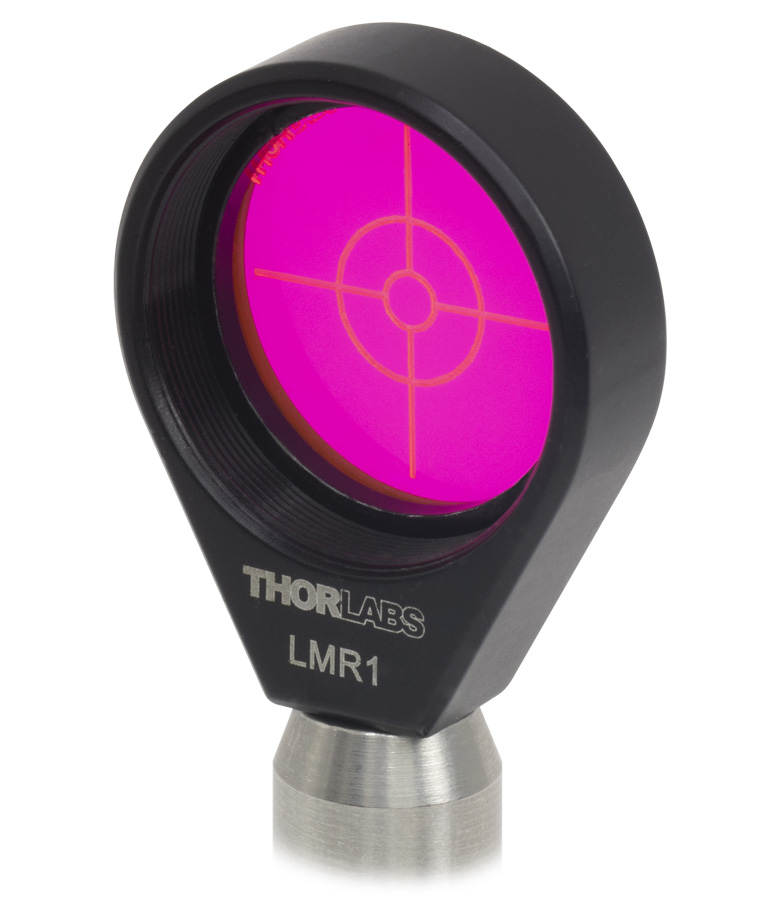

マウントLMR1(/M)上の赤色蛍光ディスクADF5

当社の蛍光アライメントディスクは蛍光イメージングシステムのアライメント用に設計されています。各ディスクの直径はØ25.4 mm(Ø1インチ)、厚さ1.7 ± 0.5 mmのアクリルキャスト材製です。各ディスクには2つの同心円が配置されたターゲットが刻印されています。25.4 mm x 50.8 mmまでのサイズのカスタマイズについては当社までお問い合わせください。

こちらのディスクは右の写真のように当社のØ25 mm~Ø25.4 mm(Ø1インチ)固定式マウントレンズチューブ30 mmケージプレートに取り付け可能です。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
ADF1 Support Documentation
ADF1Fluorescent Alignment Disk, Blue
¥1,071
3-5 Days
ADF1-P5 Support Documentation
ADF1-P5Fluorescent Alignment Disk, Blue, 5 Pack
¥4,017
3-5 Days
ADF2 Support Documentation
ADF2Fluorescent Alignment Disk, Green
¥1,071
3-5 Days
ADF2-P5 Support Documentation
ADF2-P5Fluorescent Alignment Disk, Green, 5 Pack
¥4,017
3-5 Days
ADF3 Support Documentation
ADF3Fluorescent Alignment Disk, Yellow
¥1,071
3-5 Days
ADF3-P5 Support Documentation
ADF3-P5Fluorescent Alignment Disk, Yellow, 5 Pack
¥4,017
3-5 Days
ADF4 Support Documentation
ADF4Fluorescent Alignment Disk, Orange
¥1,071
3-5 Days
ADF4-P5 Support Documentation
ADF4-P5Fluorescent Alignment Disk, Orange, 5 Pack
¥4,017
3-5 Days
ADF5 Support Documentation
ADF5Fluorescent Alignment Disk, Red
¥1,071
3-5 Days
ADF5-P5 Support Documentation
ADF5-P5Fluorescent Alignment Disk, Red, 5 Pack
¥4,017
3-5 Days

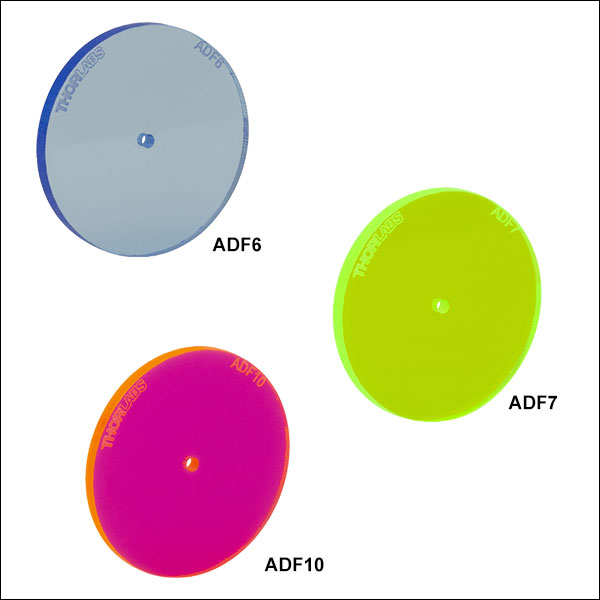

蛍光アライメントディスク、貫通穴付き


Click to Enlarge

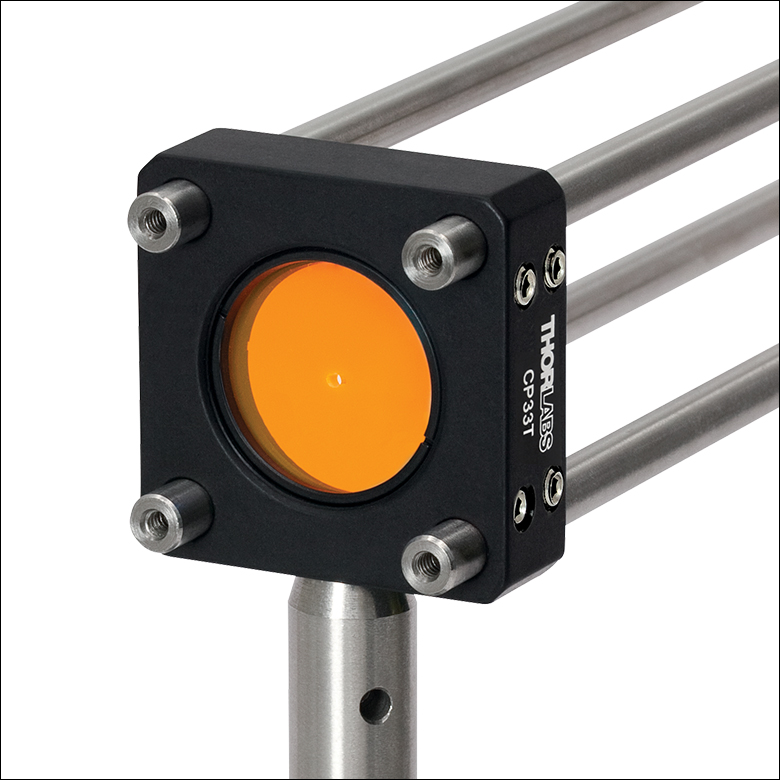

オレンジ色蛍光ディスクADF9を取り付けたケージプレートCP33T/M

貫通穴付き蛍光アライメントディスクは蛍光イメージングシステムのアライメント用に設計されています。各ディスクはアクリル製で、直径は25.4 mm、厚さは1.7 ± 0.5 mmです。Ø1.5 mm穴は各ディスクの中央に開けられています。 25.4 mm x 50.8 mmまでのサイズのカスタマイズについては当社までお問い合わせください。

こちらのディスクは右の写真のように当社のØ25 mm~Ø25.4 mm(Ø1インチ)固定式マウントレンズチューブまたは30 mm ケージプレート(右の写真参照)に取り付け可能です。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
ADF6 Support Documentation
ADF6Customer Inspired! Fluorescent Alignment Disk, Ø1.5 mm Hole, Blue
¥1,071
3-5 Days
ADF6-P5 Support Documentation
ADF6-P5Customer Inspired! Fluorescent Alignment Disk, Ø1.5 mm Hole, Blue, 5 Pack
¥4,017
3-5 Days
ADF7 Support Documentation
ADF7Customer Inspired! Fluorescent Alignment Disk, Ø1.5 mm Hole, Green
¥1,071
3-5 Days
ADF7-P5 Support Documentation
ADF7-P5Customer Inspired! Fluorescent Alignment Disk, Ø1.5 mm Hole, Green, 5 Pack
¥4,017
3-5 Days
ADF8 Support Documentation
ADF8Customer Inspired! Fluorescent Alignment Disk, Ø1.5 mm Hole, Yellow
¥1,071
3-5 Days
ADF8-P5 Support Documentation
ADF8-P5Customer Inspired! Fluorescent Alignment Disk, Ø1.5 mm Hole, Yellow, 5 Pack
¥4,017
3-5 Days
ADF9 Support Documentation
ADF9Customer Inspired! Fluorescent Alignment Disk, Ø1.5 mm Hole, Orange
¥1,071
3-5 Days
ADF9-P5 Support Documentation
ADF9-P5Customer Inspired! Fluorescent Alignment Disk, Ø1.5 mm Hole, Orange, 5 Pack
¥4,017
3-5 Days
ADF10 Support Documentation
ADF10Customer Inspired! Fluorescent Alignment Disk, Ø1.5 mm Hole, Red
¥1,071
3-5 Days
ADF10-P5 Support Documentation
ADF10-P5Customer Inspired! Fluorescent Alignment Disk, Ø1.5 mm Hole, Red, 5 Pack
¥4,017
3-5 Days

蛍光アライメントプレート

fluorescing alignment plate
Click to Enlarge

30 mmケージシステム内のアライメントプレートCPA3
  • オレンジ色アクリルキャスト材蛍光プレート、16 mm30 mm60 mmケージシステム用
  • 対応するケージシステムの中央にアライメントするガイドラインならびにØ1 mmまたはØ5 mm貫通穴付き
  • 蛍光イメージングシステム用ドロップイン式アライメントツール

こちらのドロップイン式アライメントプレートは、ケージベースの蛍光イメージングシステムの空間的校正ならびにアライメントに便利なツールです。アクリルキャスト材がオレンジ色の蛍光たんぱく質および蛍光色素と同様の蛍光スペクトルを生成します。これらのプレートは連続蛍光をもたらすため、視野調整、連続照明検証、サンプルのアライメントが実サンプルを使用する前に行うことができるため、蛍光試料に無駄に光を照射するのを避けることができます。

各プレートは厚さ1.7 mmのアクリルキャスト材を切断しています。またケージアセンブリの中心にはアライメントされたØ1 mmまたはØ5 mmの貫通穴があります。各貫通穴の周りには同心のアライメント用リングが刻印されています。製品は当社の16 mm、30 mm、60 mmケージシステム用にそれぞれご用意しております。25.4 mm x 50.8 mmまでのサイズ、色のカスタマイズについては当社までお問い合わせください。

Item #ColorThrough Hole DiameterAlignment Ring DiametersCompatible Cage SystemThicknessTransmission
(Click for Graph)
Requires
Charging
SCPA2Orange1 mm (0.04")3 mm, 5 mm, 7 mm, and 9 mm16 mm1.7 mm ± 0.5 mmNo
CPA31 mm (0.04")4 mm, 7 mm, 10 mm, and 13 mm30 mm
CPA45 mm (0.20")7 mm, 10 mm, and 13 mm30 mm
LCPA21 mm (0.04")7 mm, 12 mm, 17 mm, 22 mm, and 27 mm60 mm
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
SCPA2 Support Documentation
SCPA2Customer Inspired! 16 mm Cage Fluorescent Alignment Plate, Ø1 mm Hole, Orange
¥1,300
3-5 Days
CPA3 Support Documentation
CPA3Customer Inspired! 30 mm Cage Fluorescent Alignment Plate, Ø1 mm Hole, Orange
¥1,300
3-5 Days
CPA4 Support Documentation
CPA4Customer Inspired! 30 mm Cage Fluorescent Alignment Plate, Ø5 mm Hole, Orange
¥1,300
3-5 Days
LCPA2 Support Documentation
LCPA2Customer Inspired! 60 mm Cage Fluorescent Alignment Plate, Ø1 mm Hole, Orange
¥1,560
3-5 Days
