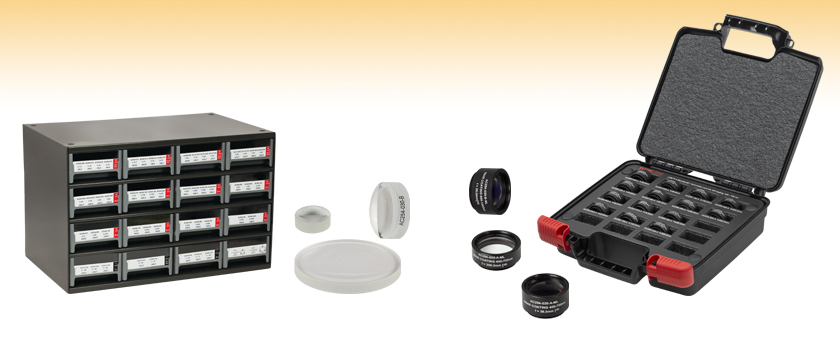

アクロマティック複レンズキット


  • Steel Cabinet Frame and Protective Metal Case Options
  • Available with Three Broadband AR Coating Ranges
  • Mounted Lenses in Protective Case or Unmounted
    Lenses in Steel Cabinet

ESK50-A

(Unmounted Lenses)

LSB08-A

(Mounted Lenses)

Each Lens and
Location is Clearly Marked

Related Items


Please Wait
Optical Coatings and Substrates
Optic Cleaning Tutorial

特長

  • アクロマティック複レンズ(接着固定)キット
  • マウント付きレンズ14枚またはマウント無しレンズ50枚のキット
  • 保管ケースが付属
  • 3種類のARコーティング付きから選択可能

当社では、マウント付きおよびマウント無しのアクロマティック複レンズのキットをご提供しています。マウント付きのキット(LSB08シリーズ)では、当社で最もニーズの高い14種類のØ25.4 mm(Ø1インチ)アクロマティック複レンズをSM1シリーズのレンズチューブ付きで提供しています。50個入りキット(ESK50シリーズ)には、様々な直径のマウント無しのアクロマティック複レンズが含まれています。

アクロマティック複レンズの一般的な用途は、球面単レンズに特有の色収差、そしてコマ収差などの収差を低減することです。また、レーザービームの回折限界集光や、設計波長範囲内での白色光の集光や結像にもお使いいただけます。

これらのアクロマティック複レンズは単品でもお買い求めいただけます。ご希望の場合はこちらをご参照ください。

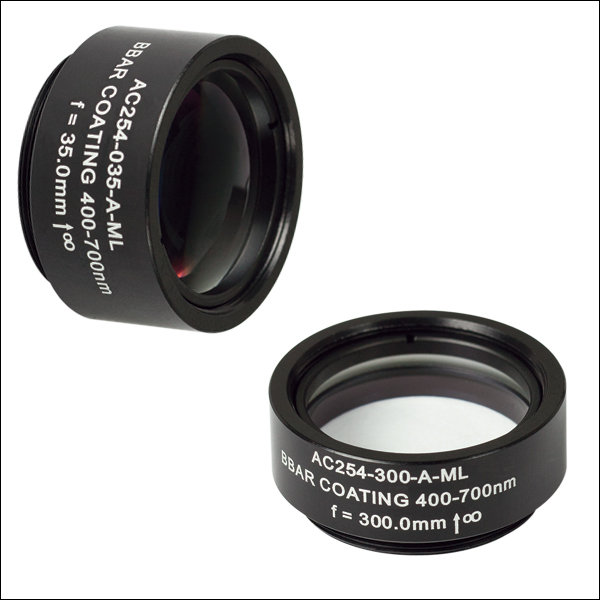

LSB08シリーズ:マウント付きアクロマティック複レンズ
LSB08シリーズキット は、当社では定番の14枚のØ25.4 mm(Ø1インチ)アクロマティック複レンズがSM1シリーズのレンズチューブにマウントされたキットです。レンズにはA- (400~700 nm)、B- (650~1050 nm)またはC- (1050~1620 nm)のARコーティングが施されています。これらのマウント付き光学素子はプラスチック製のボックスに納められています。「LSB08シリーズ」タブ内には各キットに含まれている光学素子の詳細が記載してあります。

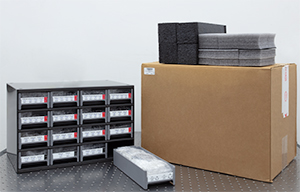

ESK50シリーズ:マウント無しアクロマティック複レンズ
ESK50シリーズキットには、当社では定番の50枚のマウント無しのアクロマティック複レンズが含まれており、さらに多くのレンズの収納にも便利な保管ケースも付属します。この製品は広帯域ARコーティング付きで、400~700 nmまたは650~1050 nmに対応する製品がお選びいただけます。付属の光学素子の詳細は、それぞれ「ESK50-A」または「ESK50-B」タブに記載してあります。マウント無しアクロマティック複レンズが収納されているスチール製キャビネットは積み重ね可能で、他の保管用キャビネットと組み合わせて使用できます。また、このキャビネットは19インチラックシステムとも組み合わせ可能です。

一般仕様
Design Wavelength for -A-ML Doublets486.1 nm, 587.6 nm, 656.3 nm
Design Wavelength for -B-ML Doublets706.5 nm, 855 nm, 1015 nm
Design Wavelength for -C-ML Doublets1016 nm, 1330 nm, 1550 nm
Lens Diameter25.4 mm
Diameter Tolerance+0.00/-0.10 mm
Mounting ThreadSM1 (1.035"-40)
Focal Length Tolerance±1%
Surface Quality40-20 Scratch-Dig
Centration≤3 arcmin
Clear Aperture>90% of Diameter

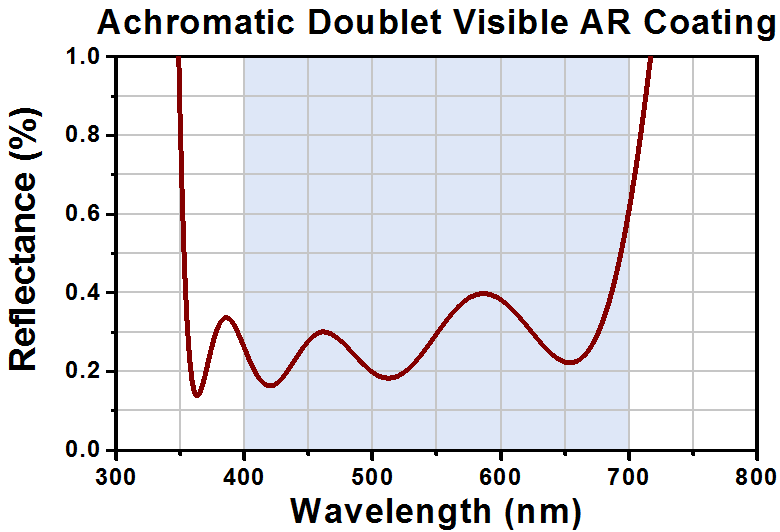

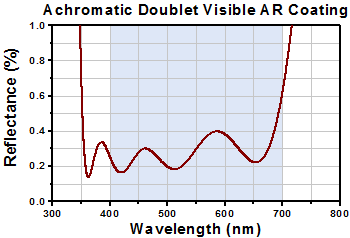

A Coating RangeRavg <0.5% over 400 - 700 nm

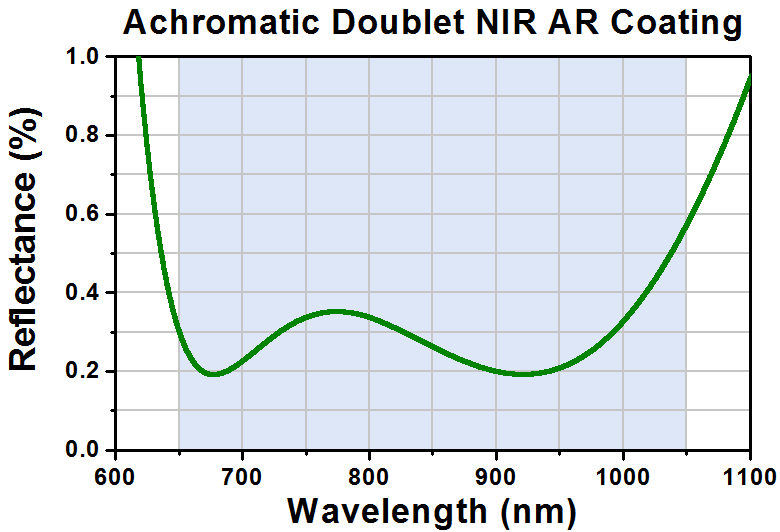

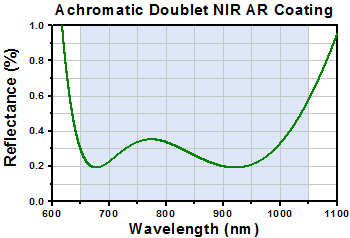

B Coating RangeRavg <0.5% over 650 - 1050 nm

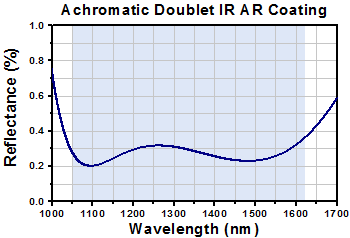

C Coating RangeRavg <0.5% over 1050 - 1620 nm
Operating Temperature-40 to +85 oC



LSB08-A キットの内容*

Item #f (mm)fb (mm)r1 (mm)r2 (mm)r3 (mm)tc1 (mm)tc2 (mm)te (mm)Materials
AC254-030-A-ML3022.920.89-16.73-79.81228.8N-BAF10/N-SF6HT
AC254-035-A-ML3527.323.99-19.1-102.091229.6N-BAF10/N-SF6HT
AC254-040-A-ML4033.423.66-20.09-57.68102.57.4N-BK7/SF5
AC254-045-A-ML4540.231.24-25.94-130.62725.7N-BAF10/N-SF6HT
AC254-050-A-ML5043.433.34-22.28-291.0792.58.7N-BAF10/N-SF10
AC254-060-A-ML6054.341.69-25.88-230.782.58.2E-BAF11/FD10
AC254-075-A-ML7570.346.54-33.91-95.5472.56.9N-BK7/SF5
AC254-100-A-ML10097.162.75-45.71-128.2342.54.7N-BK7/SF5
AC254-150-A-ML150146.191.62-66.68-197.75.72.26.6N-BK7/SF5
AC254-200-A-ML20019477.4-87.57291.0742.55.7N-SSK5/LAFN7
AC254-250-A-ML250246.7137.09-111.51-459.2425.2N-BK7/SF2
AC254-300-A-ML300297165.2-137.09-557.4425.4N-BK7/SF2
AC254-400-A-ML400396219.8-181.55-738.5425.5N-BK7/SF2
AC254-500-A-ML500499.9337.3-186.75-557.4425.6N-BK7/SF2

* LSB08キットにはそれぞれØ25.4 mm SM1ネジ付きマウントに取り付けられた14枚のアクロマティック複レンズが含まれています。各キットにはリストにあるレンズの1つが付いています。



LSB08-B キットの内容*

Item #f (mm)fb (mm)r1 (mm)r2 (mm)r3 (mm)tc1 (mm)tc2 (mm)te (mm)Materials
AC254-030-B-ML302321.09-16.18-79.08121.58.2N-BAF10/N-SF6HT
AC254-035-B-ML3528.423.99-18.62-97.2710.51.57.5N-BAF10/N-SF6HT
AC254-040-B-ML4032.826.12-21.28-137.09102.58.6N-BAF10/N-SF6HT
AC254-045-B-ML4539.629.38-25.05-127.067.81.65.9N-LAK22/N-SF6HT
AC254-050-B-ML504533.55-27.05-125.67.51.86.2N-LAK22/N-SF6HT
AC254-060-B-ML6055.839.48-33-165.261.75.1N-LAK22/N-SF6HT
AC254-075-B-ML7569.936.9-42.17417.851.64.5N-BAF10/N-SF6HT
AC254-100-B-ML10097.166.68-53.7-259.4141.54N-LAK22/N-SF6HT
AC254-150-B-ML150144.683.6-89.33-1330.543.56.5N-LAK22/N-SF6HT
AC254-200-B-ML200194.8106.41-96.612000447.3N-LAK22/N-SF10
AC254-250-B-ML250237.552-65.31111.5141.54.7SF5/N-SF6HT
AC254-300-B-ML30029062.4-77.4134425.3SF5/N-SF6HT
AC254-400-B-ML400391.183.6-106.41181.553.51.84.8SF5/N-SF6HT
AC254-500-B-ML500480.860.6-62.7587.57425.6N-SF10/N-SF6HT

* LSB08キットにはそれぞれØ25.4 mm SM1ネジ付きマウントに取り付けられた14枚のアクロマティック複レンズが含まれています。各キットにはリストにあるレンズの1つが付いています。



LSB08-C キット内容*

Item #f (mm)fb (mm)r1 (mm)r2 (mm)r3 (mm)tc1 (mm)tc2 (mm)te (mm)Materials
AC254-030-C-ML3022.221.09-15.24-71.12131.89.4N-BAF10/N-SF6HT
AC254-035-C-ML3527.423.15-17.87-105.211.51.88.7N-BAF10/N-SF6HT
AC254-040-C-ML4032.824.43-21.09-143.92101.87.7N-LAK22/N-SF6HT
AC254-045-C-ML4536.722.94-23.669009.61.87.7N-LAK22/N-SF6HT
AC254-050-C-ML5041.222.94-25.88194.5491.87.4N-LAK22/N-SF6HT
AC254-060-C-ML6050.523.88-28.12112.088.31.87.2N-LAK22/N-SF6HT
AC254-075-C-ML7564.926.36-29.3884.927.61.87.1N-BAF10/N-SF6HT
AC254-100-C-ML10090.332.14-38.0293.546.51.86.6N-BAF10/N-SF6HT
AC254-150-C-ML150140.642.69-52111.5152.56.3N-BAF10/N-SF6HT
AC254-200-C-ML200193.170-95.94274.31436.1N-LAK22/N-SF6HT
AC254-250-C-ML250235.343.95-57.6893.114.52.56SF2/N-SF6HT
AC254-300-C-ML300285.952.48-68.54112.214.52.56.2SF2/N-SF6HT
AC254-400-C-ML400386.870-93.11151.364.22.56.1SF2/N-SF6HT
AC254-500-C-ML500486.987.9-115.45194.543.525SF2/N-SF6HT

* LSB08キットにはそれぞれØ25.4 mm SM1ネジ付きマウントに取り付けられた14枚のアクロマティック複レンズが含まれています。各キットにはリストにあるレンズの1つが付いています。

一般仕様
Design Wavelengths486.1 nm, 587.6 nm, 656.3 nm
Diameter Tolerance+0.00/-0.10 mm
Focal Length Tolerance±1%
Surface Quality40-20 Scratch-Dig
Centration< 3 arcmin
Clear Aperture> 90% of Diameter
A Coating RangeRavg < 0.5% over 400 - 700 nm
Operating Temperature-40 to +85 oC

ESK501-Aキット内容

ESK50-Aには、さまざまな直径のマウント無しのアクロマティック複レンズが50枚含まれており、リストアップされているレンズが各1枚入っています。

可視域用正アクロマティックレンズ: 無限共役比

Item #Dia.
(mm)
f
(mm)
fb
(mm)
r1
(mm)
r2
(mm)
r3
(mm)
tc1
(mm)
tc2
(mm)
te
(mm)
Materials
AC050-008-A57.55.25.25-3.9-17.062.81.73.7N-BAF10/N-SF6HT
AC050-010-A5107.96.55-4.25-15.422.51.93.7N-BAK4/SF5
AC050-015-A51513.612.54-5.25-12.052.72.14.3N-BK7/SF2
AC060-010-A6107.96.17-4.61-19.632.51.53N-BAK4/SF5
AC064-013-A6.3512.710.37.08-5.94-40.362.51.53.1N-BAK4/SF5
AC064-015-A6.3515138.79-6.55-21.682.51.53.2N-BK7/SF2
AC080-010-A8106.77.08-5.25-22.664.524.9N-BAF10/N-SF6HT
AC080-016-A81613.911.02-9.2-46.772.51.53.1N-BAF10/N-SF6HT
AC080-020-A82017.811.08-9.2-34.832.51.53N-BK7/SF2
AC127-019-A12.71915.712.94-11.04-59.264.51.54N-BAF10/N-SF6HT
AC127-025-A12.72521.518.79-10.59-68.08525.6N-BAF10/N-SF10
AC127-030-A12.73027.517.86-13.53-44.173.51.53.4N-BK7/SF2
AC127-050-A12.75047.227.36-22.54-91.833.51.54N-BK7/SF2
AC127-075-A12.77572.941.3-33.96-137.092.51.53.4N-BK7/SF2
AC254-030-A25.43022.920.89-16.73-79.81228.8N-BAF10/N-SF6HT
AC254-035-A25.43527.323.99-19.1-102.091229.6N-BAF10/N-SF6HT
AC254-040-A25.44033.423.66-20.09-57.68102.57.4N-BK7/SF5
AC254-045-A25.44540.231.24-25.94-130.62725.7N-BAF10/N-SF6HT
AC254-050-A25.45043.433.34-22.28-291.0792.58.7N-BAF10/N-SF10
AC254-060-A25.46054.341.69-25.88-230.782.58.2E-BAF11/FD10
AC254-075-A25.47570.346.54-33.91-95.5472.56.9N-BK7/SF5
AC254-100-A25.410097.162.75-45.71-128.2342.54.7N-BK7/SF5
AC254-150-A25.4150146.191.62-66.68-197.75.72.26.6N-BK7/SF5
AC254-200-A25.420019477.4-87.57291.0742.55.7N-SSK5/LAFN7
AC254-250-A25.4250246.7137.09-111.51-459.2425.2N-BK7/SF2
AC254-300-A25.4300297165.2-137.09-557.4425.4N-BK7/SF2
AC254-400-A25.4400396219.8-181.55-738.5425.5N-BK7/SF2
AC254-500-A25.4500499.9337.3-186.75-557.4425.6N-BK7/SF2
AC300-050-A305044.334.04-29.38-161.58.526.3N-BAF10/N-SF6HT
AC300-080-A308074.355.98-44.17-219.88.527.9N-BAF10/N-SF6HT
AC300-100-A3010096.470-57.02-284.4525N-BAF10/N-SF6HT
AC508-075-A50.87561.750.8-41.69-247.720314.9E-BAF11/N-SF11
AC508-080-A50.88069.954.9-46.4-247.216210.5N-BAF10/N-SF6HT
AC508-100-A50.81008971.12-44.17-363.116414.4N-BAF10/N-SF10
AC508-150-A50.815014183.18-71.12-247.71238.7N-BK7/SF5
AC508-200-A50.8200193.7109.86-93.11-376.258.526.7N-BK7/SF2
AC508-250-A50.8250244.6137.09-111.69-459.27.526.4N-BK7/SF2
AC508-300-A50.8300295.4161.5-134-580.8625.4N-BK7/SF2
AC508-400-Aa50.8400396.1219.8-186.75-760525.1N-BK7/SF2
AC508-500-A50.8500495.8272.9-234.27-970525.5N-BK7/SF2
AC508-750-Ab50.8750746.5417.8-336-1330.54.525.5N-BK7/SF2
AC508-1000-A50.81000994.6738.5-398.1-1023.3425.2N-BK7/SF2
  • こちらの旧製品はご購入いただけません。交換が必要な場合にはACT508-400-Aがお使いいただけます。
  • こちらの旧製品はご購入いただけません。交換が必要な場合にはACT508-750-Aがお使いいただけます。


可視域用負アクロマティックレンズ: 無限共役比

Item #Dia.
(mm)
f
(mm)
fb
(mm)
r1
(mm)
r2
(mm)
r3
(mm)
tc1
(mm)
tc2
(mm)
te
(mm)
Materials
ACN127-020-A12.7-20-22.3-13.5314.2587.91.536.3N-BAF10/N-SF6HT
ACN127-025-A12.7-25-27-16.9416.4897.721.52.55.4N-BAF10/N-SF6HT
ACN127-030-A12.7-30-32.2-16.1816.48154.21.52.35.7N-BAK4/SF5
ACN127-050-A12.7-50-52.3-25.5525.55372.71.52.24.6N-BAK4/SF5
ACN254-040-A25.4-40-43.6-27.0527.05189.232510.6N-BAF10/N-SF11
ACN254-050-A25.4-50-53.2-33.9632.51189.2324.59.4N-BAF10/N-SF6HT
ACN254-075-A25.4-75-78.8-39.0239.17489.824.38.6N-BAK4/SF5
ACN254-100-A25.4-100-103.6-5249.89600247.7N-BAK4/SF5

一般仕様
Design Wavelengths706.5 nm, 855 nm, 1015 nm
Diameter Tolerance+0.00/-0.10 mm
Focal Length Tolerance±1%
Surface Quality40-20 Scratch-Dig
Centration<3 arcmin
Clear Aperture>90% of Diameter
B Coating RangeRavg <0.5% from 650 - 1050 nm
Operating Temperature-40 to +85 oC

ESK50-Bキット内容

ESK50-Bには、さまざまな直径のマウント無しのアクロマティック複レンズが50枚含まれており、リストアップされているレンズが各1枚入っています

赤外域用正アクロマティックレンズ: 無限共役比

Item #Dia.
(mm)
f
(mm)
fb
(mm)
r1
(mm)
r2
(mm)
r3
(mm)
tc1
(mm)
tc2
(mm)
te
(mm)
Materials
AC050-008-B57.54.84.61-3.9-35.952.81.83.8N-BAF10/N-SF6HT
AC050-010-B51086.55-5.25-24.892.21.63.2N-LAK22/N-SF6HT
AC050-015-B5151310.28-7.59-32.142.31.73.6N-LAK22/N-SF6HT
AC060-010-B6108.17.08-5.25-19.542.51.52.3N-LAK22/N-SF6HT
AC064-013-B6.3512.710.78.6-6.67-28.972.51.43.1N-LAK22/N-SF6HT
AC064-015-B6.351513.110.28-7.75-32.892.41.53.2N-LAK22/N-SF6HT
AC080-010-B81077.55-4.61-30.624.51.34.4N-LAK10/N-SF6HT
AC080-016-B8161411.02-8.6-35.812.51.53N-LAK22/N-SF6HT
AC080-020-B82018.213.53-10.59-47.752.31.32.8N-LAK22/N-SF6HT
AC127-019-B12.71915.512.16-10.59-77.44.51.53.9N-BAF10/N-SF6HT
AC127-025-B12.72521.116.18-13.31-68.54525.4N-LAK22/N-SF6HT
AC127-030-B12.73027.319.82-16.18-79.083.51.53.7N-LAK22/N-SF6HT
AC127-050-B12.75046.224.2-26.792503.51.54.2N-BAF10/N-SF6HT
AC127-075-B12.7757236.22-40.36398.12.51.53.5N-BAF10/N-SF6HT
AC254-030-B25.4302321.09-16.18-79.08121.58.2N-BAF10/N-SF6HT
AC254-035-B25.43528.423.99-18.62-97.2710.51.57.5N-BAF10/N-SF6HT
AC254-040-B25.44032.826.12-21.28-137.09102.58.6N-BAF10/N-SF6HT
AC254-045-B25.44539.629.38-25.05-127.067.81.65.9N-LAK22/N-SF6HT
AC254-050-B25.4504533.55-27.05-125.67.51.86.2N-LAK22/N-SF6HT
AC254-060-B25.46055.839.48-33-165.261.75.1N-LAK22/N-SF6HT
AC254-075-B25.47569.936.9-42.17417.851.64.5N-BAF10/N-SF6HT
AC254-100-B25.410097.166.68-53.7-259.4141.54N-LAK22/N-SF6HT
AC254-150-B25.4150144.683.6-89.33-1330.543.56.5N-LAK22/N-SF6HT
AC254-200-B25.4200194.8106.41-96.612000447.3N-LAK22/N-SF10
AC254-250-B25.4250237.552-65.31111.5141.54.7SF5/N-SF6HT
AC254-300-B25.430029062.4-77.4134425.3SF5/N-SF6HT
AC254-400-B25.4400391.183.6-106.41181.553.51.84.8SF5/N-SF6HT
AC254-500-B25.4500480.860.6-62.7587.57425.6N-SF10/N-SF6HT
AC300-050-B305042.930.76-27.86-272.99.527.2N-BAF10/N-SF6HT
AC300-080-B308075.352.48-42.69-216.36.525.8N-LAK22/N-SF6HT
AC300-100-B301009449.09-55.34557.4625.9N-BAF10/N-SF6HT
AC508-075-B50.87565.751.8-93.11-291.071259.2N-LAK22/N-SF6HT
AC508-080-B50.88069.551.8-44.6-312.616210.3N-BAF10/N-SF6HT
AC508-100-B50.810091.565.77-55.98-280.551328.7N-LAK22/N-SF6HT
AC508-150-B50.8150145.3112.21-95.94-325.18.259.3N-LAK22/N-SF6HT
AC508-200-B50.8200193.2134-109.2-515.28.2510.1N-LAK22/N-SF6HT
AC508-250-B50.8250252.3121.22-146.141235.96.62.66.8N-BAF10/N-SF6HT
AC508-300-B50.8300295.1201.8-161.5-7606.62.67.2N-LAK22/N-SF6HT
AC508-400-B50.8400393.6280.55-208-8594.52.65.6N-LAK22/N-SF6HT
AC508-500-B50.8500497346.7-259.41-1132.44.52.65.9N-LAK22/N-SF6HT
AC508-750-B50.8750744.8376.8-291.0729104.22.56N-BAF10/N-SF10
AC508-1000-B50.81000993.4494.3-398.134404.22.86.4N-BAF10/N-SF10

赤外域用負アクロマティックレンズ: 無限共役比

Item #Dia.
(mm)
f
(mm)
fb
(mm)
r1
(mm)
r2
(mm)
r3
(mm)
tc1
(mm)
tc2
(mm)
te
(mm)
Materials
ACN127-020-B12.7-20-22.5-12.3414.03152.761.536.4N-BAF10/N-SF6HT
ACN127-025-B12.7-25-27.7-13.5817.13-8591.52.85.9N-BAF10/N-SF6HT
ACN127-030-B12.7-30-32-19.2518.41106.411.52.55.3N-LAK22/N-SF6HT
ACN127-050-B12.7-50-52.5-24.4330.41-291.071.524.3N-BAF10/N-SF6HT
ACN254-040-B25.4-40-43.4-24.4327.86332.3249.8N-BAF10/N-SF6HT
ACN254-050-B25.4-50-53.8-27.0533.91-1330.5249.1N-BAF10/N-SF6HT
ACN254-075-B25.4-75-78.9-37.1546.4-494.323.87.9N-BAF10/N-SF6HT
ACN254-100-B25.4-100-103.9-48.7559.02-580.823.46.9N-BAF10/N-SF6HT
ESK50-A SmartPack Packaging
Click to Enlarge

Updated ESK50-A Packaging
Smart Pack

Smart Pack Goals

  • Reduce Weight of Packaging
  • Increase Usage of Recyclable Materials
  • Improve Packing Integrity
  • Decrease Shipping Costs

Thorlabs' Smart Pack Initiative is aimed at minimizing waste while providing adequate protection for our products. By eliminating any unnecessary packaging, implementing design changes, and utilizing eco-friendly materials, this initiative seeks to reduce the environmental impact of our product packaging.

The updated ESK50-A and ESK50-B packaging consists of recycled paper plus minimal foam and plastic wrap. It weighs 83% less than the original packaging. This weight change results in up to a 13.37 kg reduction in travel-based CO2 emissions per year, based on typical product sales.

As we move through our product line, we will indicate re-engineered, eco-friendly packaging with our Smart Pack logo, which can be seen above.


Posted Comments:
No Comments Posted

アクロマティックレンズセット、マウント付き

LSB08シリーズ
マウント付きØ25.4 mm(Ø1インチ)アクロマティック複レンズ、プラスチック製保護ケース入り
3種類の広帯域反射防止コーティング: 400~700 nm(Aコーティング)、650~1050 nm(Bコーティング)、1050~1620 nm(Cコーティング)
各キット*にアクロマティック複レンズ14枚入り
Ø25.4 mm(Ø1インチ)、刻印付きSM1ネジレンズチューブに取り付け済
焦点距離:30 mm~500 mm

*詳しいキット内容については、「LSB08シリーズ」タブをご参照ください。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
LSB08-A Support Documentation
LSB08-AMounted Ø1" Achromatic Lens Kit, AR Coating: 400 - 700 nm
¥187,239
Today
LSB08-B Support Documentation
LSB08-BMounted Ø1" Achromatic Lens Kit, AR Coating: 650 - 1050 nm
¥207,355
3-5 Days
LSB08-C Support Documentation
LSB08-CMounted Ø1" Achromatic Lens Kit, AR Coating: 1050 - 1620 nm
¥220,298
3-5 Days

アクロマティックレンズエッセンシャルキット、マウント無し

ESK50シリーズ
マウント無しアクロマティック複レンズ、スチール製保管キャビネット入り
2種類の広帯域反射防止コーティング: 400~700 nm(Aコーティング)、650~1050 nm(Bコーティング)
各キット*にはアクロマティック複レンズ50枚入り
サイズ:Ø5.0 mm~Ø50.8 mm
焦点距離:7.5 mm~1000.0 mm

*詳しいキット内容については、「ESK50-A」および「ESK50-B」 タブをそれぞれご覧ください。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
ESK50-A Support Documentation
ESK50-AAchromatic Lens Essentials Kit, AR Coating: 400 - 700 nm
¥484,346
3-5 Days
ESK50-B Support Documentation
ESK50-BAchromatic Lens Essentials Kit, AR Coating: 650 - 1050 nm
¥543,992
3-5 Days
ログイン  |   マイアカウント  |   Contact Us  |   Careers  |   個人情報保護方針  |   ホーム  |   FAQ  |   Site Index
Regional Websites:East Coast US | West Coast US | Europe | Asia | China
Copyright © 1999-2020 Thorlabs, Inc.
Sales: +81-3-6915-7701
Tech Supports: +81-3-6915-7701


High Quality Thorlabs Logo 1000px:Save this Image
