- Torque Wrenches for Coaxial Connectors or Polaris® Lock Nuts
- Preset Torque Values Between 1.5 and 8 lb-in
- Engraved for Easy Identification
TQW5A
5 lb-in Torque Wrench, 5/16" Hex

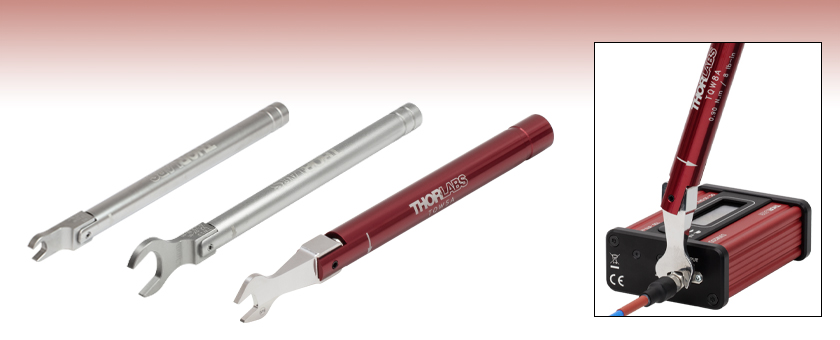

TQW8A 8 lb-in torque wrench used to secure a 2.92 mm connector. The break-over design ensures that the proper mating torque is supplied.
TW6
24 oz-in Torque Wrench,
6 mm Hex
TW13
32 oz-in Torque Wrench,
13 mm Hex
Please Wait
特長
- 適切な結合トルクがかかる設計
- トルク値のプリセットにより過度の締め付けを防止
- プリセットのトルク値、トルクをかける方向、レンチサイズ、そして型番が刻印
- トルクレンチTQW4A、TW6、TW13、TW18にはシリアル番号も刻印
当社のトルクレンチは、同軸コネクタあるいはPolaris止めナットを固定するためにトルク値がプリセットされています。プリセットされたトルク値に達すると、上の写真のようにピボットジョイントが折れ曲がるように設計されています。この設計により、止めナットに設定値以上の力が加わるのを防止します。レンチの六角ヘッドは力を抜くと元の位置に戻ります。
| Posted Comments: | |
user
(posted 2019-10-22 07:38:39.507) How come the TW-Series dont work with the 1in polaris piezos since they are 12mm YLohia
(posted 2019-10-25 03:21:45.0) Hello, thank you for your feedback. We are looking into offering a 12 mm torque wrench for our piezos. devis.sattolo
(posted 2018-01-04 13:47:28.15) TQW8A 5/16" Calibrated Torque Wrench for Coaxial Connectors, 8 in-lbs arrived without any document about conformity and calibration, but the description is different!! tfrisch
(posted 2018-01-04 09:23:27.0) Hello, thank you for contacting Thorlabs. We have contacted you with a Certificate of Conformance. |
ズーム
Click to Enlarge
Figure G1.1 レンチは識別しやすいように刻印されています。
| Table G1.2 Specifications | |||
|---|---|---|---|
| Item # | Hex | Torque | Torque Accuracy |
| TQW4A | 6 mm | 4 lb-in (0.45 N•m) | ±0.2 lb-in (0.03 N•m) |
| TQW5A | 5/16" | 5 lb-in (0.57 N•m) | ±0.2 lb-in (0.02 N•m) |
| TQW8A | 8 lb-in (0.90 N•m) | ±0.4 lb-in (0.05 N•m) | |
- 同軸コネクタ用プリセット型レンチ(Table G1.2参照)
- TQW4A: 6 mm六角、0.45 N•m
- TQW5A: 5/16インチ六角、0.57 N•m
- TQW8A: 5/16インチ六角、0.90 N•m
- プレミアムマイクロ波ケーブルとアダプタに使用可能
こちらのトルクレンチにはトルク値がプリセットされており、2つの同軸コネクタを結合する際に適切なトルクがかけられます。TQW4Aのトルク値は0.45 N•mに設定されており、1.0 mmコネクタへの使用に適しています。TQW5Aのトルク値は0.57 N•mに設定されており、ほとんどのSMAコネクタに使用可能です。TQW8Aのトルク値は0.90 N•m設定されており、3.5 mm、2.92 mm、2.4 mm、1.85 mm、 K、およびVコネクタに適しています。
プリセットされたトルク値に到達すると、ピボットジョイントが上の写真のように折れ曲がるように設計されています。そのためコネクタに過度な力が加わるのを防止できます。力を抜くと、レンチの六角ヘッドは元の位置に戻ります。トルクレンチは、ハンドルの末端付近に刻まれた負荷点のラインで保持してください。異なる位置で保持するとコネクタにかかるトルクの大きさに影響します。仕様のトルク値は、ハンドルに刻まれた矢印の方向に締め付けた場合にのみ保証されます。レンチには、使用時に識別しやすいように、プリセットされたトルク値、トルクをかける方向、レンチサイズ、および型番が刻印されています。TQW4Aにはシリアルナンバも刻印されています。
各レンチにプリセットされたトルク値は、ご購入日から1年間保証されます。当社では再校正サービスも行っております。詳細は当社までお問い合わせください。
ズーム
Click to Enlarge
各レンチには型番とプリセットされたトルク値が刻印されています。
Click for Details
トルクレンチTW6を使用して、ミラーマウントPOLARIS-K05T2に止めナットPOLARIS-LN05を固定
- Polaris止めナットとスパナレンチ用のプリセットトルクレンチ(対応する製品については下表をご覧ください)
- TW6: 6 mm六角、0.17 N•m
- TW13: 13 mm六角、0.23 N•m
- TW18: 18 mm六角、0.34 N•m
- 長期的に固定する用途に適しています。
こちらのトルクレンチには、Polarisマウントの止めナットを長期的に固定するうえで適切なトルク値がプリセットされています。仕様については下表をご覧ください。各レンチは右の写真のようにピボットジョイントが折れ曲がるように設計されています。指標として刻印されている線は、定められたトルクをかけるためにレンチを回転させる角度を示しています。この線を越えてハンドルを回転させると、止めナットを締め付けすぎていることになります。レンチには、使用時に識別しやすいよう、プリセットのトルク値、トルクをかける方向、レンチサイズ、および型番が刻印されています。
これらのレンチは、クリーンルームや真空チャンバ内でも使用可能です。すべてCarpenter AAA不動態化処理による化学洗浄を行い、表面から硫黄、鉄、汚染物質などを除去しています。不動態化処理の後は、クリーンな(汚染されていない)環境下で組み立て、2重の真空バッグに入れてクリーンルームに搬入するまでの間に汚染されないようにしています。レンチはビードブラスト加工されているため、レーザを使用するセットアップで作業するときでも反射光が最小限に抑えられます。
なお、こちらのレンチはアジャスタを高頻度で調整するためのものではありません。そのような用途で必要とされるトルク値は、通常0.03～0.06 N·mです。
| Item # | Hex | Torque | Torque Accuracy | Compatible Items |
|---|---|---|---|---|
| TW6 | 6 mm | 24 oz-in (0.17 N•m) | ±1.44 oz-in (0.010 N•m) | POLARIS-LN05 3/16"-130 Lock Nut |
| TW13 | 13 mm | 32 oz-in (0.23 N•m) | ±1.92 oz-in (0.014 N•m) | POLARIS-LN1 1/4"-100 Lock Nut POLARIS-LN4 3/8"-100 Lock Nut POLARIS-T2 Spanner Wrench for POLARIS-LNS1 Locking Collar POLARIS-T3 Spanner Wrench for POLARIS-LNS05 Locking Collar |
| TW18 | 18 mm | 48 oz-in (0.34 N•m) | ±2.88 oz-in (0.020 N•m) | POLARIS-LN3 5/16"-100 Lock Nut |
