LN変調器用自動バイアスコントローラー


  • Quadrature, Peak, and Null Automated Modes
  • Ditherless and Constant Bias Modes
  • Built-In VOA for Power Control
  • Power Calibration Points at 1310 nm, 1550 nm, and 1590 nm

Touchscreen Interface

MBX

Bias and Power Controller for External Modulators

Related Items


Please Wait
MBX Bias Controller Block Diagram
Click to Enlarge

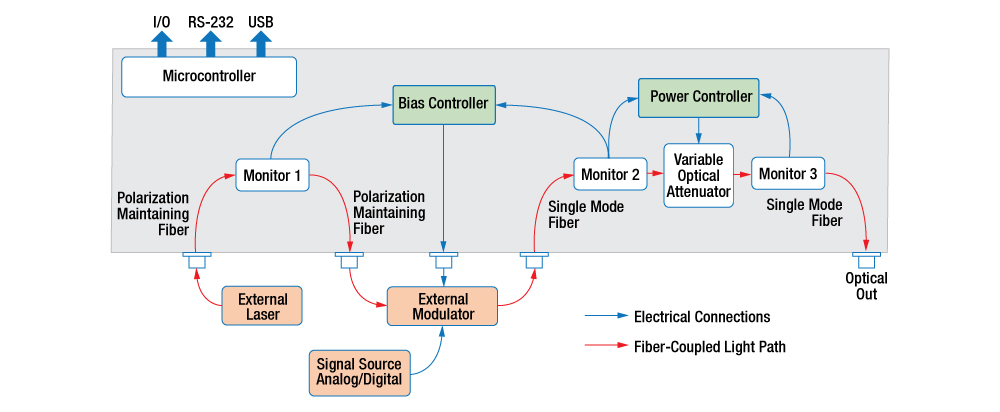

変調器バイアスコントローラMBXの内部構成図
詳細については「動作」のタブをご覧ください。

70 GHzまでの製品の設計、開発、製造に対応

特注や量産、製品組み込み用途(OEM用途)のご要望、

デモ機のお貸出しのご相談は

お気軽に当社までお問い合わせください。

Contact Us

特長

  • 1250~1610 nmで動作するあらゆるLN強度変調器に対応
  • 強度変調器の全自動または固定電圧バイアスコントロール
    • 自動Quadrature、Peak、Null設定モード:ディザあり
    • 自動Constant Ratio(比率一定)モード:ディザなし
    • 固定電圧(バイアス一定)モード:ディザなし
  • 内蔵の可変光減衰器(VOA)による自動または手動出力制御
  • 3種類の校正波長:1310 nm、1550 nm、1590 nm
  • タッチパネル、またはUSBあるいはRS-23接続を介したリモート制御

当社のバイアスコントローラMBXは、信号速度に関わらずあらゆるLN(LiNbO3)強度変調器のDCバイアス電圧と光出力を精密に制御します。MBXの動作波長範囲は1250 nm~1610 nm(O~Lバンド)で、タッチパネル式のインターフェイスから1310 nm、1550 nm、1590 nmでの光出力の校正値を選択することができます。こちらのフル機能型変調器バイアスコントローラは、研究開発においても製造環境においても、外部レーザ、LN強度変調器、信号源、RF増幅器を個別に用意して使用したカスタム構成で適用できます。

動作モードは複数ご用意しています。自動バイアス制御では、正しいセットポイントを維持できるようDCバイアス電圧の連続的な調整を行い、ディザありまたはディザなし(ディザレス)をお選びいただけます。ディザありモード時、ディザトーンを周波数1~10 kHから選択し、パイロットトーンとして使用します。ディザありモードでは、異なる動作モード(Peak、Null、またはQuadrature)で変調器にバイアスをかけます。これらの動作ポイントついては、「動作」タブ内の変調伝達関数のグラフをご参照ください。ディザなしで、かつ自動バイアス制御が必要な用途ではConstant Ratio(比率一定)モードをお選びください。MBXは固定電圧や、お客様設定のDCバイアス電圧を変調器にかけるディザなしのConstant Bias(バイアス一定)モードでも操作可能です。このモードは短時間の測定に便利ですが、変調器のドリフトを追跡できる機能がないため、数分以内の測定にご使用ください。

MBXは2通りの方法で制御できます。タッチパネルをお使いいただくと、全ての機能を簡単に操作できます。また、背面パネルにあるRS-232またはUSBポート経由で遠隔操作も可能です。「動作」タブでは、グラフィカルユーザーインターフェイス(GUI)、ならびにカスタマイズ可能な機能についてご説明しています。また、遠隔操作の利用ガイドおよび遠隔操作用ソフトウェアツール(「ソフトウェア 」タブ内からダウンロード可能)をご提供しています。

関連製品

MBXは様々な用途条件に合うよう当社が開発したLN変調器ドライバや制御機器製品の1つです。完全統合型の製品には駆動回路のほかに波長可変レーザや変調器が含まれます。各機器の主な特長は左下の表に掲載されています。さらにカスタマイズされたドライバやコントローラが必要な場合には当社までお問い合わせください。

当社が提供するLN強度変調器は右下表のとおりです。当社のLN変調器のラインナップにはこれらの強度変調器に加え、位相変調器がございます。

Modulator Drivers and All-in-One Systems
Item#Bit Rate /
Bandwidtha
Tunable LaserInternal Modulator
(Type)
RF Amplifier
(Type)
Bias ControllerVOA
MBXN/AbNoNoNoYesYes
MX10A12.5 Gb/s NoNoYes (Digital)YesYes
MX40A
40 Gb/s NoNoYes (Digital)YesYes
MX10B12.5 Gb/s YesYes (Intensity)Yes (Digital)YesYes
MX40B40 Gb/s YesYes (Intensity)Yes (Digital)YesYes
MX10C
12.5 Gb/s YesYes (Phase)Yes (Digital)NoYes
MX40C40 Gb/s YesYes (Phase)Yes (Digital)NoYes
MX35E35 GHzYesYes (Intensity)Yes (Linear)YesYes
MX40G40 GHzYesYes (Intensity)NoYesYes
  • 最大のデジタルビットレートまたはアナログ帯域幅
  • MBXはあらゆる速度またはビットレートの変調器にご使用いただけます。
Fiber-Coupled LiNbO3 Intensity Modulators
Item#Freq. or Bit RateOperating Range
LN82S-FC9.953 Gb/s1525 to 1605 nm
LN81S-FC12.5 Gb/s1525 to 1605 nm
LN05S-FC40 Gb/s1525 to 1605 nm
MBXa
System
Optical Input Power
(from External Laser)
20 dBm (Maximum)
22 dBm (Absolute Maximum)
Wavelength Range1250 to 1610 nm
Power Calibration Points1310 nm, 1550 nm, and 1590 nm
Bias Voltage Range±10 V
Bias ModesQuadrature (Positive and Negative Slope)
Peak
Null
Manual (Constant Ratio and Constant Bias)
Dither Frequency Rangeb1 to 10 kHz
Dither Amplitude Rangeb20 mV to 2 V
Automatic Mode Settling Time1 to 5 s
Internal Optical FiberPM Ports: PM PANDA-Style Fiber
SM Ports: SMF-28-Compatible Fiber
Internal Controlc
Power Monitor Accuracyd±0.5 dBm
Power Monitor Resolutiond0.01 dBm
Power Monitor Insertion Losse0.1 dB
VOA Insertion Loss0.4 dB
VOA Response Time1 s
Connectors
Fiber ConnectorsfFC/PC, 2.0 mm Narrow Key
Bias Out SMA Female
I/OHD DB15
RS-232DB9
Mechanical
Dimensions 322.3 mm x 250.0 mm x  134.8 mm
(12.69" x 9.84" x 5.31")
Weight3.8 kg (8.4 lb)
  • 特に記載がない限り、全ての値は典型値
  • 調整可能
  • 1310 nm、1550 nm、1590 nmでの仕様値
  • 3つの内部モニタすべてに該当
  • 1台のモニタにつき
  • レーザの入力と変調器への出力は偏波保持FC/PCコネクタ、変調器から入力と最終的な光の出力はFC/PCコネクタ
Power and Environmental Specifications
ParameterMinMax
Main AC Voltage100 VAC250 VAC
Power Consumption-60 VA
Line Frequency50 Hz60 Hz
Operating Temperature10 °C40 °C
Storage Temperature0 °C50 °C
Humiditya5% Relative Humidity85% Relative Humidity
  • 結露無しの環境

システムの概要

下の図は変調器バイアスコントローラの内部構成です。ファイバ光路は赤の矢印、電気接続は青の矢印で示されています。レーザ入力ポートから入射された光は、外部変調器へ出射される前にMonitor 1で光パワー値が読み取られます。変調器からつながる入力ポートから戻った光は、可変光減衰器(VOA)ベースの光出力制御システムを通り、最終的な光出力ポートから出射されます。自動ならびに手動バイアス制御はMonitor 1ならびにMonitor 2の強度値を参照して行われます。光出力コントローラはMonitor 2ならびにMonitor 3の強度値を使用して光出力を制御、安定化させます。 背面パネルにはモニタや制御機能を追加するためのポートが付いています。

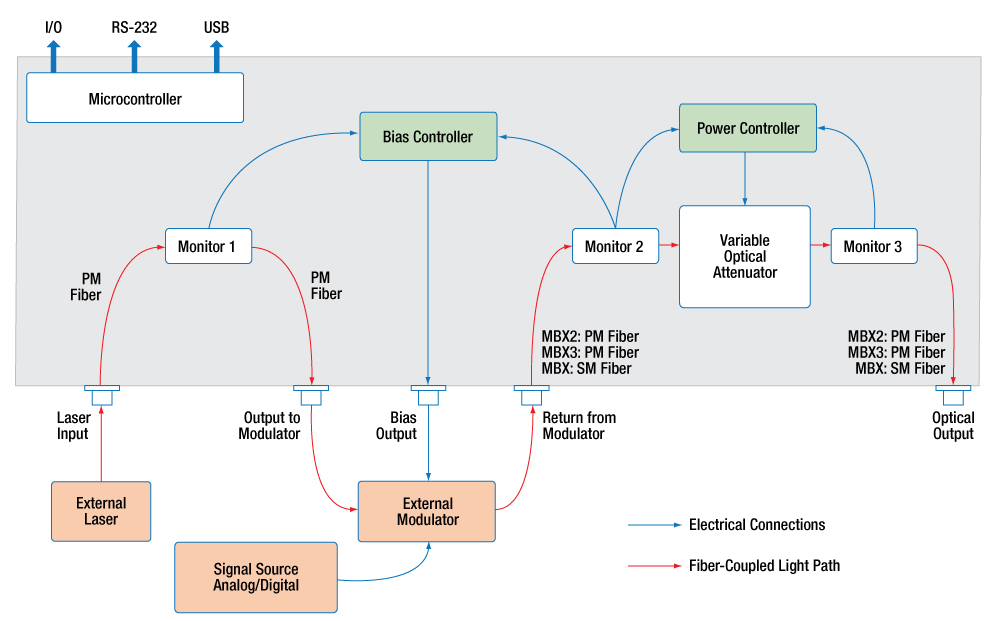

Modulator Bias Controller Block Diagram
変調器バイアスコントローラMBXの内部構成図
Selecting the System Wavelength of the Modulator Bias Controller
Click to Enlarge

図2: システムの波長選択画面
Bias Controller Main Menu
Click to Enlarge

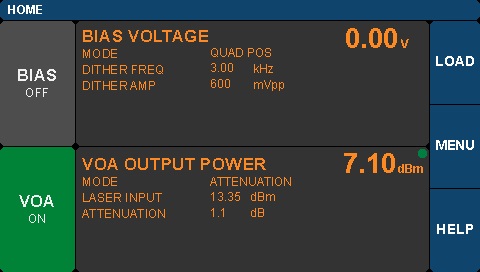

図1: MBXのホーム画面

Click to Enlarge

図3: バイアスコントローラの設定画面
ディザ振幅の調整
MBX Bias Settings Screen
Click to Enlarge

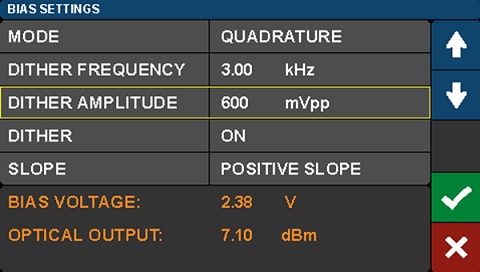

図4: バイアスコントローラの設定画面
動作モード

Click to Enlarge

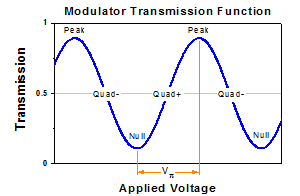

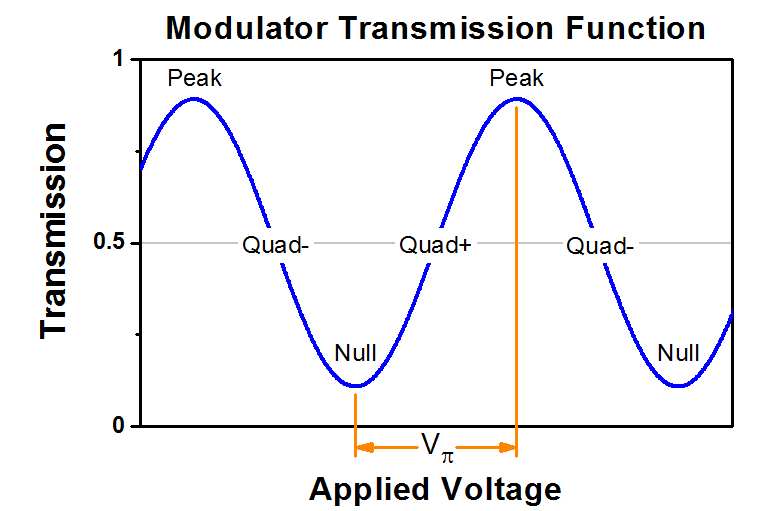

図5: 強度変調器のバイアス設定値
Vπは半波長電圧

Click to Enlarge

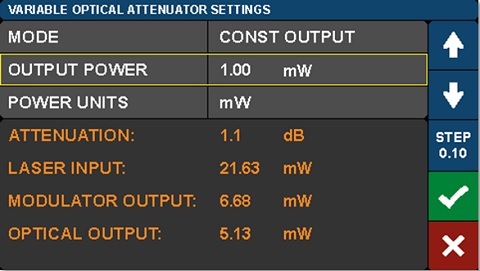

図6: 光出力を調整するVOA設定画面

タッチパネル式インターフェイス

変調器バイアスコントローラMBXのすべての機能は抵抗膜方式タッチパネルから操作可能です。ディスプレイを指またはプラスチック製タッチペンでタップします。図1はバイアスコントローラが無効、VOAが有効の時のホーム画面です。

ホーム画面は3つのセクションに分かれています。

  • 左欄:
    • ボタンが各機能のオンオフ状態を示しています。
    • オンオフの切り替えはボタンをタップしてください。
  • 中央欄:
    • 各制御機能の現在の動作パラメータを示しています。
    • この欄をタップすると各機能の設定ページが表示されます。
  • 右欄:
    • 様々なユーティリティやヘルプ機能にアクセスするボタンです。
    • 現システム設定を見たり、カスタマイズする場合にタップしてください。

システム波長は図2のMenuページで選択できます。システム波長を選択することにより、MBX内の強度モニタに適用される校正設定が指定されます。

バイアスコントローラとVOAの設定は、ホーム画面の中央をタッチすると、設定を調整できるページにアクセスします。図3はバイアスコントローラQuadratureモードの設定画面です。白いフォントのパラメータは、機能ボタンで変更します。機能ボタンは各パラメータによりカスタマイズされていて、画面右側に表示されます。 オレンジ色のフォントのパラメータはこの画面でモニタはできますが、設定はできません。ディザのオンオフの切り替えは、画面中央の該当部をタップします。ディザについては次のセクションで詳しく説明します。このスクリーンショットはディザの振幅が選択されています。設定値は画面右の矢印をタップして調整できます。チェックマークをタップして値を確定し、Xをタップして変更をキャンセルします。設定値は筐体前面パネルのノブを回して変更することもできます。 その場合、ノブを(カチッというまで)押すことにより新しい設定値が確定します。

バイアスコントローラの設定
バイアス設定画面は、動作モードの選択とカスタマイズに使用します。カスタマイズするにはModeの右欄をタッチし、画面右の機能ボタンを使用します。図4ではPEAK、QUAD、NULL、MANの機能ボタンが表示されています。

4つの内Peak、Quadrature、Nullの3つの自動動作モード領域は、図5の変調伝達関数グラフを参照してください。 これらのモードの1つが選択されると、変調器がそれぞれのバイアス設定値を維持するため、ディザトーンが使用されます。ディザトーンは温度変動に敏感な変調器で経時的に起こるドリフトを補償することにより、安定したバイアス設定値を維持するロックインアプローチの一部です。 ディザトーンは1~10 kHzの周波数の間で設定でき、トーンの振幅も選択できます。 Quadratureモードでは正または負の勾配のどちらでも動作が可能です。

ディザレスで、かつ、自動でバイアス値の維持が必要な用途には、MBXのConstant Ratio(比率一定)モードを使用できます。図4にある画面右のMAN機能をタップし、比率と勾配値を設定することにより有効になります。こちらのモードではMonitor 1とMonitor 2の強度値の比率が設定値で維持されるようバイアス電圧を調整します。Slope設定では変調器の電圧増加による光出力の増加または減少の選択ができます。

一定バイアスで、ディザトーンなしに短時間動作させる場合に便利です。MBXでは固定バイアス電圧を適用する方法が2つあります。Quadrature、Peak、Nullのいずれかのモードで動作させる場合、Ditherの値をタップすることでオンとオフが切り替えできます。ディザがオフの場合、固定バイアス電圧は自動バイアス電圧時の直近の電圧値で維持されます。 これにより、ディザトーンなしで、素早く測定することが可能です。その際、変調器は一般的な変調器伝達関数の設定値でバイアスされています。Constant Biasモードは、Mode部分をタップし、続けて画面右のMAN機能ボタンをタップすることによりアクセスできます。このページでは自動のConstant Ratioまたは固定電圧のConstant Biasモードを有効にし、設定します。

VOAの設定
VOAは変調後の光出力を調整、安定化させる手段です。図6で示しているVOA設定画面では2つの動作モードがあり、どちらかを選択し、パラメータを調整します。Constant Attenuation(減衰量一定)モードでは、外部変調器から光を入力するポートと最終的に光が出力されるポート間の光減衰量が固定され、光出力コントローラの入力部でのパワー変動がそのまま出力に反映されます。Constant Output Power(出力一定)モードでは、最終的な光出力は、入力の変動とは関係なく一定に保持されます。このモードではVOAを光パワーの安定器として効果的に利用することができます。画面右のStepのボタンをタップし、ステップサイズを変更することにより矢印を使用した設定の増減値が決まります。

VOA設定画面からすべてのページで適用される光パワーやパラメータの単位を選択することもできます。光パワー値の単位の選択(mWまたはdBm)は、Power Unitsの欄でお選びください。

背面パネル
背面パネルには、光パワーモニタ出力、RS-232、USBなどのポートもあります。USBインターフェイスは、現状ではファームウェア(当社ウェブサイトにおいてダウンロードいただけます)をアップグレードする場合にのみ使用されます。今後のファームウェアのアップグレードにより、リモート操作をサポートする予定です。

前面パネル

MBX Front Panel
Click to Enlarge

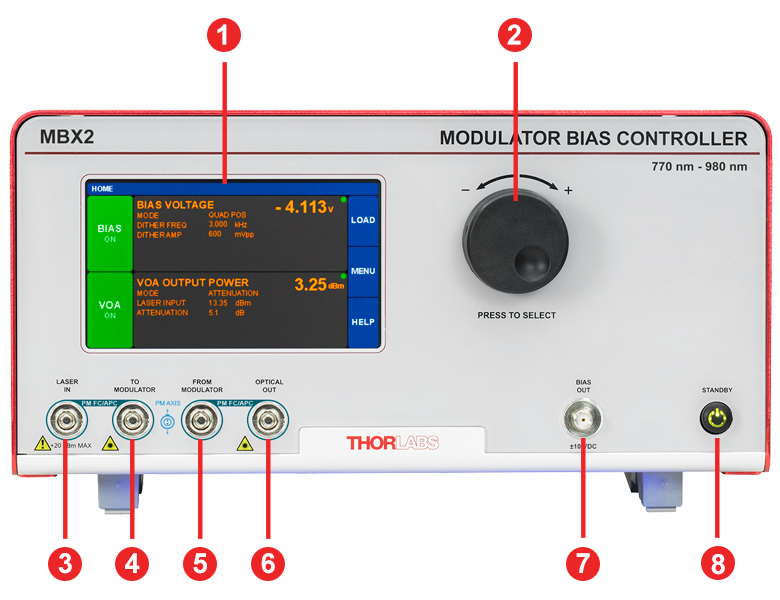

変調器バイアスコントローラMBXの前面パネル
CalloutDescription
1Touchscreen Display and Control
2Value Adjustment Knob
3aLaser Input to Bias Controller,
Accepts PM Fiber with FC/PC Connector
4aLaser Output to Modulator Input,
Accepts PM Fiber with FC/PC Connector
5bReturn from Modulator Output to Power Controller,
FC/PC Connector
6bOptical Out: Final Optical Output,
FC/PC Connector
7Bias Output to Modulator Input,
SMA Female
8On/Standby Button
  • 内部接続にはパンダ型PMファイバを使用
  • 内部接続にはSMF-28または同等のファイバを使用

背面パネル

MBX Back Panel
Click to Enlarge

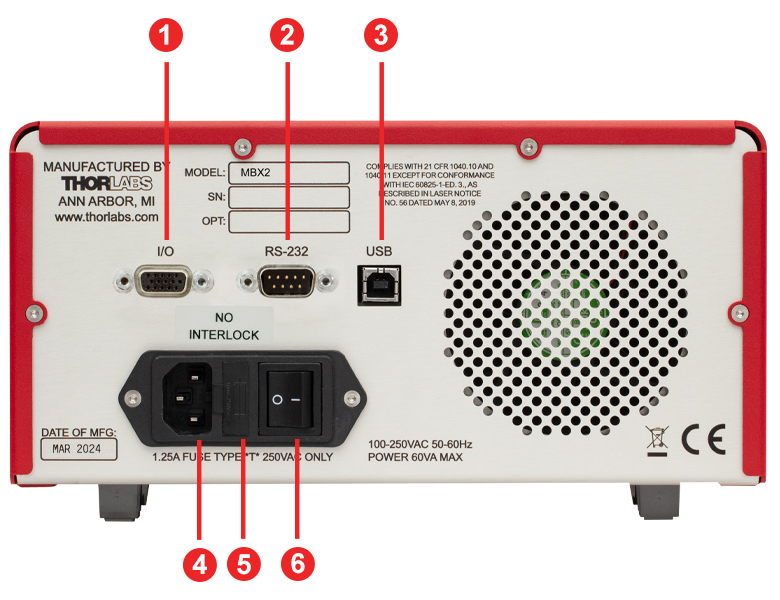

変調器バイアスコントローラMBXの背面パネル
CalloutDescription
1aI/O Control Port,
Outputs from Three Integrated Power Monitors,
Female HD DB15 Connector
2Option Label
3aRS-232 Control Port,
Male DB9 Connector
4USB Port (Type B)
5AC Power Cord Connector
6Fuse Tray
7AC Power Switch
  • ピンの配置については「ピン配列」タブをご参照ください。

 I/O HD DB15コネクタ


このI/Oコネクタは、3つのパワーモニタからのアナログ信号を出力します。
PinDescriptionPinDescription
1Power Monitor 1a9Analog Ground
2Power Monitor 2a10Analog Ground
3Power Monitor 3a11Reserved for Future Use
4Reserved for Future Use12Reserved for Future Use
5Analog Ground13Monitor 1 Gain Indicatora
6Analog Ground14Monitor 2 Gain Indicatora
7Analog Ground15Monitor 3 Gain Indicatora
8Analog Ground--
  • 各パワーモニタ用ピンの電圧は、光パワーに比例します。詳細についてはマニュアルの第7章をご参照ください。

RS-232コネクタ


RS-232コネクタはリモート操作に対応するために付属しています。
PinDescription
1Not Connected
2RS232 Input
3RS232 Output
4Not Connected
5Digital Ground
6Not Connected
7Not Connected
8Not Connected
9Not Connected

USB Type Bコネクタ

USB type B
USBインターフェイスはPCとMBXの通信用にご提供しており、当社ウェブサイトに掲載される新しいファームウェア更新のアップロード用です。

変調器バイアスコントローラ製品内容

  • 変調器バイアスコントローラ本体
  • 電源ケーブル(日本国内対応)
  • 1.25 A、250 VACのヒューズ
  • 長さ1.8 mのUSB A 型 B 型ケーブル
Screen Capture of the TLX Laser Remote Control Tool Software V1.6
Click to Enlarge

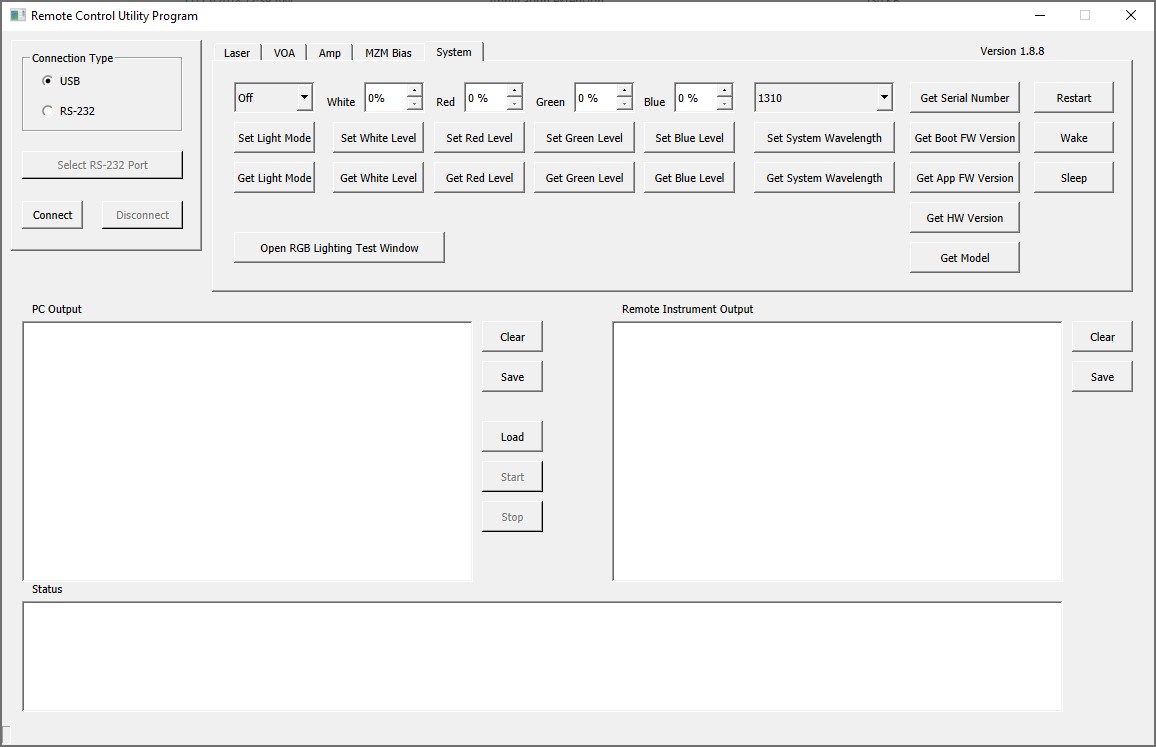

遠隔制御ツールのGUI

自動バイアスコントローラMBXのソフトウェア

シリアルコマンドを使用したバイアスコントローラMBXの遠隔制御
MBXに送られたシリアルコマンドは内部EO変調器のバイアスコントローラならびに可変光減衰器(VOA)の機能の制御と、一般的なシステムパラメータの設定が可能です。コマンドはあらゆるOSのPCからMBXの背面パネルにあるRS-232ポートに送信できます。PCのOSがWindows®7またはそれ以降のバージョンの場合、シリアルコマンドはMBXの背面パネルにあるUSBポートに送信できます。 MBXの遠隔制御中も、タッチパネルはアクティブになっています。PCとMBXとの接続方法やシリアルコマンドセットならびに各コマンドについての説明はRemote Control User Guide(遠隔制御の利用ガイド)に記載されています。

MBXをGUIベースで遠隔制御する場合の用途
グラフィカルユーザーインターフェイス(GUI)の遠隔制御用のソフトウェアはダウンロードが可能です。このGUIによって試験やデモを実施したり、別のシリアルコマンドの使用を検討したりすることができます。このプログラムはMBXを遠隔操作する際には必要ありません。ボタンをクリックするとレーザ光源との接続が確立し、コマンドが送られます。MBXに送られたコマンドによりMBXが応答し、ステータス情報のメッセージがボタンの下にある3つの長方形のフィールドに記録されます。詳細については、Remote Control User Guide(遠隔制御の利用ガイド)をご参照ください。このプログラムはカスタムプログラム開発のベースとして使用できます。ソースコードをご希望の際は当社までご連絡ください。

ソフトウェア
