Products HomeXY直線移動ステージ(リニアステージ)、SM1ネジ対応貫通穴付き
- 1/2" (13 mm) Travel Along X and Y Axis
- Low Profile Minimizes Optical Path Through Stage
- Ideal for Imaging Applications
Application Idea
XYT1 with SLH1 Slide
Clamps in a Customized
Imaging System
(See Application Info
Tab for Details)
XYT1
XY Linear Translation Stage with
SM1-Threaded Through Hole
Please Wait
| Item # | XYT1(/M) |
|---|---|
| Horizontal Load Capacity (Max) | 10 lbs (4.5 kg) |
| Vertical Load Capacity (Max)a | 2 lbs (0.9 kg) |
| Mounting Platform Dimensions | 4.25" × 4.20" (108.0 mm × 106.7 mm) |
| Stage Height | 1.00" (25.4 mm) |
| Stage Footprint Including Actuators | 6.33" x 6.1" (160.8 mm x 154.9 mm) |
| XY Micrometers | |
| Translation Range | 1/2" (13 mm) |
| Travel per Revolution | 0.025" (0.5 mm) |
| Graduation | 0.001" (10 µm) per Division |
| Linear Translation Mechanism | Bearings in V-Groove |
特長
- イメージング用途向けに、中央にSM1ネジ穴が付いたXYステージ
- 108.0 mm × 106.7 mmの取付けプラットフォーム
- 様々な取付けオプションが可能
- 24個のM6タップ穴
- 12個のM4タップ穴(顕微鏡用スライドバネクリップSLH1/Mに対応)
- 8個の#4-40タップ穴は30 mmまたは60 mmケージシステム(ロッド取付用)に対応
XYT1/Mは薄型の直線移動ステージ(リニアステージ)で、XY方向に13 mm移動し、10 µm刻みの目盛が付いたマイクロメータが組み込まれています。中央にはSM1ネジ加工を施した貫通穴穴があり、試料の下側からの照射が必要なイメージング用途で使用できます。 ステージはこの貫通穴に干渉せずに、XY方向へ移動可能です。
このプラットフォームにはSM1ネジ付き貫通穴以外にも、試料や部品を取付け可能とするM6、M4および#4-40タップ穴が多数あります。 中央の貫通穴の周りに開いている8個の#4-40タップ穴は、30 mmまたは60 mmのケージシステム(ケージロッド)取付け用に、M4タップ穴は顕微鏡用スライドバネクリップSLH1/M(下記掲載)取付け用にお使いいただけます。
バネクリップSLH1/Mは、様々なサイズの顕微鏡用スライドやテストターゲットをしっかりと保持できる設計で、様々なステージに簡単に取付けられるよう2.5 mmの六角ソケットが付いたM4肩付きネジが2個付属します。 各クリップの長さは63.7 mm、先端の幅は5.1 mmで、スライドの取り付けや位置決めが簡単にできるよう360°回転します。 クリップには位置決めピンが3個付属しており、標準的な25.4 mm x 76.2 mmの顕微鏡用スライドをステージXYT1/Mの中央にある貫通穴上に取り付けることができます。
当社では、XY軸の移動に加えて回転が必要な用途向けにXY移動ステージ、360°回転式プラットフォーム付きもご用意しております。
移動ステージXYT1(/M)は、カスタム仕様のイメージング用途で使用する試料用ステージとして優れています。 右のイメージングシステムのベース部分は、下表に記載されている部品を使用して構築されています。
| Item #a | Qty. | Description |
|---|---|---|
| Sample Stage Platform | ||
XYT1  | 1 | XY Translation Stage with Static Platform |
SLH1  | 1 | Microscope Slide Spring Clips |
| P8 | 4 | Ø1.5" Posts, 8" Long |
| Microscope Objective Support | ||
| RMS40X | 1 | Olympus Microscope Objective, 40X Magnification |
| SM1A3 | 1 | Adapter with Internal RMS and External SM1 Threads |
| XT66-500 | 1 | 66 mm Optical Dovetail Rail, 500 mm Long |
| XT66P2 | 1 | Carriage Plate for 66 mm Optical Dovetail Rails |
| XT66P1 | 1 | Vertical Mounting Plate for 66 mm Optical Dovetail Rails |
| TR075 | 1 | Ø1/2" Post, 1/2" Long |
| PH1 | 1 | 1/2" Post Holder for a Ø1/2" Post |
| CP33 | 1 | 30 mm Cage Plate |
| ER4 | 4 | Cage Rods |
| Periscope Mirror Assembly for Sample Illumination | ||
| KS2 | 1 | Kinematic Ø2" Mirror Mount |
| PF20-03-G01 | 1 | Ø2" Aluminum Mirror |
| XT66C2 | 2 | 66 mm Optical Dovetail Rail Clamp |
| XT66CB | 1 | Cross Bracket for 66 mm Optical Dovetail Rail |
| XT66C4 | 1 | Clamping Platform for 66 mm Optical Dovetail Rails |
| XT66P1 | 1 | Vertical Mounting Plate for 34 mm & 66 mm Optical Rails |
| XT66RA2 | 1 | 45° Adapter for 66 mm Optical Dovetail Rails |
| XT66D2 | 1 | Slotted Dovetail with One Z-Axis Counterbored Slot, 50 mm Long |
| XE25T3 | 1 | T-Nut for 66 mm Optical Dovetail Rail Components |
| AE8E25E | 1 | Adapter Screw with External 1/4"-20 Threads and Internal 8-32 Threads |
| CL5 | 2 | Table Clamp |
| Microscope Base | ||
| B1212F | 1 | Nexus Breadboard, 12" x 12" x 2.4", 1/4"-20 Mounting Holes |
| AV2 | 1 | Sorbothane Feet, 1/4"-20 Thread, 4 Pieces |
| General | ||
| HW-KIT2 | 1 | 1/4"-20 Screw Kit |
| Posted Comments: | |
Alan Palmer
(posted 2023-12-12 09:57:06.77) can you tell me the max load (lbs) if my force or weight vector is pointing perpendicular to the attachment/screw surface of the manual stage. Or in other words, if I am applying force along the non-micrometer axis or along the axis which not capable of moving (the z axis load, assuming the stage can move in the x and y). What is the z axis load maximum? cdolbashian
(posted 2023-12-15 03:06:06.0) Thank you for reaching out to us with this inquiry. The spec you are inquiring after is "Horizontal Load Capacity". For this product, we spec 10lbs on the overview tab. user
(posted 2023-11-17 09:57:48.877) 배송 기간을 알고싶습니다. cdolbashian
(posted 2023-12-13 04:43:37.0) Thank you for reaching out to us regarding this component. You are inquiring about the delivery time for this product. As it seems like you are contacting us from Korea, we use distributors to fulfill orders to your region. The list of distributors can be found here: https://www.thorlabs.co.jp/distributors.cfm
Delivery times will vary according to whom is chosen. emigdio Chavez
(posted 2021-10-07 10:34:53.453) I need similar stage but with a bigger through hole at least Ø2". Do you have a similar product? YLohia
(posted 2021-10-11 02:19:41.0) Thank you for contacting Thorlabs. Unfortunately, we don't offer a similar product with a Ø2" hole at the moment. We have noted your feedback and we hope to be able to offer something like this in the future. James Ogg
(posted 2020-10-30 12:44:16.17) I have an application that would be well met by a LJ750/M mounted to an XYT1/M. However, I'm having trouble finding the set of mounting holes that line up. Is there a set that does?
Thanks for providing great CAD files. They've helped me answer a lot of questions. Just not this one. llamb
(posted 2020-11-04 03:26:32.0) Thank you for your feedback. Unfortunately there's not an ideal set of mounting holes between the LJ750/M's baseplate and the XYT1/M. However, to keep the LJ750/M centered on the XYT1/M, you can use two M4 cap screws with our W8S038 washers to get two M4 mounting holes aligned with opposite corner slots on the LJ750/M's base. I have reached out to you directly with an image to better visualize this. Tim Mooney
(posted 2019-12-09 13:23:27.81) I would like to see more specs for this stage. Specifically, I'd like to know by how much the stage rotates about the Z axis as it translates in X or Y. YLohia
(posted 2019-12-18 09:11:49.0) Thank you for contacting Thorlabs. While we do not have a formal angular deviation spec for the Z-axis, since the bearing rails of this stage are constructed similarly to that of the PT1 stages, the deviation spec should be similar. I will reach out to you directly with more details. Alan Blair
(posted 2019-04-25 18:49:29.163) What is the actuator size on this stage and can they be removed? YLohia
(posted 2019-04-26 08:43:29.0) Hello, the XYT1 features our 148-811ST actuator (https://www.thorlabs.com/newgrouppage9.cfm?objectgroup_id=1223&pn=148-811ST), which has a Ø3/8" mounting barrel. Unfortunately, the actuators are not removable as they screws holding them in place are epoxied. user
(posted 2016-05-31 15:54:25.333) It would be great if you had a similar model, but smaller xy profile, say between 50x50mm and 75x75mm. Often I have some optics assembly that I want to attached a vacuum system (such as with the VFA275 conflat mount adapter) but also want to be able to x-y displace the entire cage assembly. Would be perfect if I could mount to the cage a stage such as this one (with beam through-hole), and then mount the stage to the conflat. This one a bit bulky for this application. besembeson
(posted 2016-06-02 01:41:35.0) Response from Bweh at Thorlabs USA: We do have a smaller version of this, but without the X-Y translation, the CPVM. We will review your suggestion. |
ズーム
Click to Enlarge
バネクリップSLH1(/M)とスライドを取り付けたXYT1(/M)。 ステージ上の位置決めピンにより、スライドの中央をSM1ネジ穴の光学中心にアライメント。
- 2軸移動ステージ、静的プラットフォーム付き
- XY軸に沿って13 mm直線移動
- 顕微鏡用スライドバネクリップSLH1/Mに対応(下記掲載)
XYT1/Mは、高さ25.4 mmの薄型2軸直線移動ステージで、中央にはSM1ネジ加工した貫通穴が開いています。 貫通穴は、試料の下側から照射が必要となるイメージング用途でお使いいただけます。 X軸とY軸のマイクロメータの移動量は13 mmで、10 µm刻みの目盛が付いています。 ステージはバネを利用してアクチュエータ上に固定されているので、位置決め時に固定ネジは必要ありません。
右の写真のように、このステージに顕微鏡用スライドバネクリップSLH1/M(下記掲載)を取付けることもできます。 XYT1/Mには、Ø1/8インチ x 1/4インチの位置決めピン(SLH1/Mに付属)用のアライメント穴が3つあります。 位置決めピンを用いることで、25.4 mm × 76.2 mmの顕微鏡用スライドの中央が貫通穴上に配置されるよう取り付けられ、ステージ上で再現性のある正確な位置決めをすることが可能です。 バネクリップには、2.5 mmの六角ソケットが付いたM4肩付きネジが2個付属しており、ステージへの取付けが簡単です。
ズーム
Click to Enlarge
バネクリップSLH1(/M)とスライドを取り付けた移動ステージXYR1(/M)。 ステージ上の位置決めピンにより、スライドの中央をSM1ネジ穴の光学中心にアライメント。

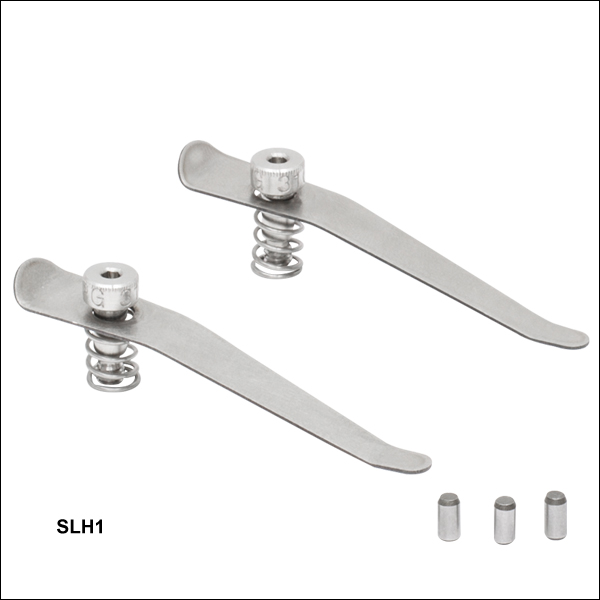

- 2つのバネクリップが試料を確実に固定
- 顕微鏡用スライドおよび様々なサイズのテストターゲットに対応
- M4タップ穴付きの全てのステージに直接取付け可能
- 付属の位置決めピンにより、標準的なスライドを移動ステージXYR1/MまたはXYT1/Mの貫通穴上にアライメント(右の写真参照)
このスチール製のバネクリップは、様々なサイズの顕微鏡用スライドやテストターゲットをしっかりと保持するのに適しています。2.5 mmの六角ソケットが付いたM4肩付きネジが2個付属しており、様々なステージに簡単に取り付けることができます。 各クリップの長さは63.7 mm、先端の幅は5.1 mmで、スライドへの取り付けや位置決めが簡単にできるよう360°回転します。 クリップの先端は上向きに湾曲しているので、スライドに損傷を与えず簡単に取り付けることができ、また十分な保持力でスライドを固定することができます。
バネクリップにはØ1/8インチ x 1/4インチの位置決めピンが3個付属しているので、移動ステージXYT1/M(上記参照)およびXYR1/Mでの使用に適しています(右の写真参照)。 これらのステージの中央にはSM1ネジ付きの穴が開いており、天板にはØ1/8インチの位置決めピンを使用できるアライメント穴が3つ付いています。 位置決めピンを用いることで、標準的な25.4 mm x 76.2 mmのスライドを開口部中央に取り付けることができ、再現性のある正確な位置決めが可能です。
2014年6月4日以前にお買い上げいただいた全てのステージXYR1/Mの上部取り付けプレートには位置決めピン用の穴が開いておりませんのでご注意ください。
