SMネジ穴組み込み用プレート

Compatible with SM-Threaded Lens Tubes and Accessories
Ideal for Coupling SM-Threaded Components onto Enclosures or OEM Devices
SM05-, SM1-, or SM2-Threaded Options Available

SM1F2

External SM1 Threading

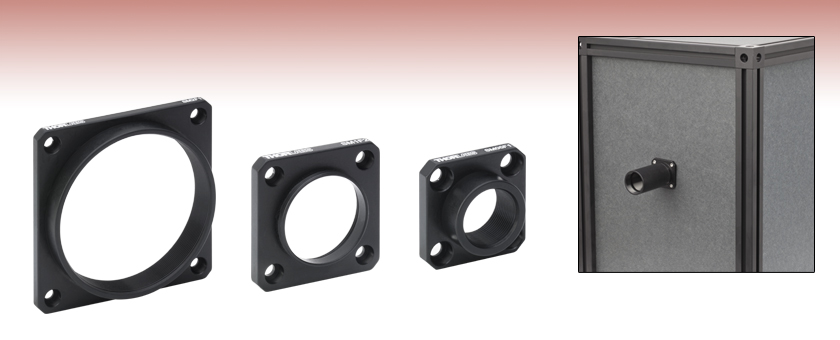

Application Idea

SM1F1 Mounted with Lens Tube
on XE25C3 Enclosure

SM2F1

Internal SM2 Threading

SM05F1

Internal SM05 Threading

Please Wait

概要
Feedback

OEM Flange to SM Thread Adapters
Item #	Threading Type	Thread Depth	Mounting Hole Spacing
SM05F1	Internal SM05	0.39" (10 mm)	0.70" (17.8 mm)
SM1F1	Internal SM1	0.39" (10 mm)	1.06" (26.9 mm)
SM1F2	External SM1^a	0.12" (3.0 mm)	1.06" (26.9 mm)
SM1A53	Internal SM1	0.22" (5.6 mm)	1.02" (26.0 mm)
SM2F1	Internal SM2	0.39" (10 mm)	2.00" (50.8 mm)

SM1F2にはアダプタの背面からアクセス可能な3.6 mmのSM1内ネジも付いています。

特長

SMネジ付き部品をお客様の製品や独自の系に組み込むためのプレート

SM05内ネジ付き
SM1内ネジまたは外ネジ付き
SM2内ネジ付き

取り付けに使用するM3ネジ用ザグリ穴が4つ

当社のSMネジ穴組み込み用プレートは、SMネジ付き部品を既存システムに組み込む際にお使いいただけます。こちらのプレートは、4個のM3ネジ(付属しておりません)を使用して様々なデバイスや筐体に取り付けることができます。取付け穴は、四隅に付いています。各アダプタの穴間隔につきましては右表をご参照ください。 SM1A53の穴間隔は、SM1ネジ付きポートを用いたカスタム仕様のセットアップとNikon製Eclipse Ti用レボルバ間のインターフェイスとしてもご使用いただけます。取付け後は、あらゆるSMネジ付き部品(レンズチューブならびにアクセサリなど)を直接プレートに取り付けることができます。

Posted Comments:

user (posted 2022-12-15 19:08:58.033)

Could you create SM2F1 but with external SM2 adapter instead of internal? (similar to SM1F2 but compatible with SM2 thread)

jdelia (posted 2022-12-16 10:40:39.0)

Thank you for contacting Thorlabs. While this is not something we currently offer as a catalog solution, I can certainly pass along your request to our design engineers through our internal suggestion forum. We would currently suggest using the stock SM2F1 along with an SM2 coupler such as SM2T2. This would give you the external threads you need. I have also reached out to you directly to discuss the feasibility of a custom part.

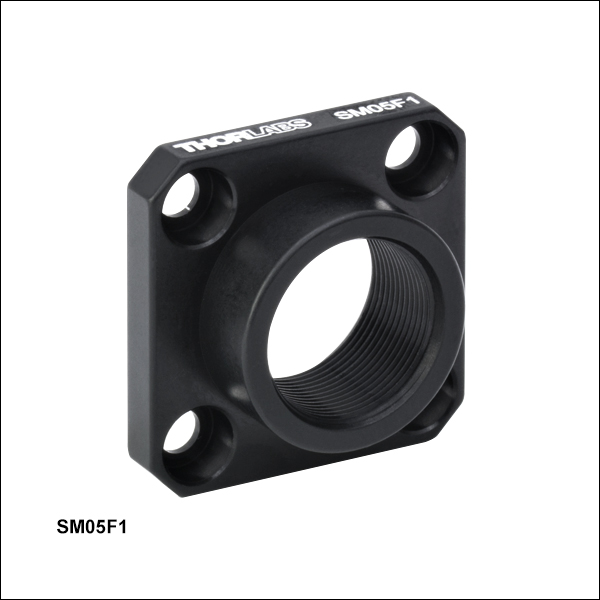

SM05ネジ穴組み込み用プレート

ズーム

SM05ネジ付き部品に対応
ネジ部の取付けネジを使用可能
取付け穴間隔: 17.8 mm

SM05ネジ穴組み込み用プレートSM05F1には10 mmのSM05内ネジが付いているので、様々なSM05外ネジ付き部品にお使いいただけます。このプレートは、4個のM3ネジを使用して様々なデバイスや筐体に固定することができます。

SM1ネジ穴組み込み用プレート

ズーム

Click to Enlarge
外ネジ付きのSM1F2

SM1ネジ付き部品に対応
内ネジまたは外ネジ付き

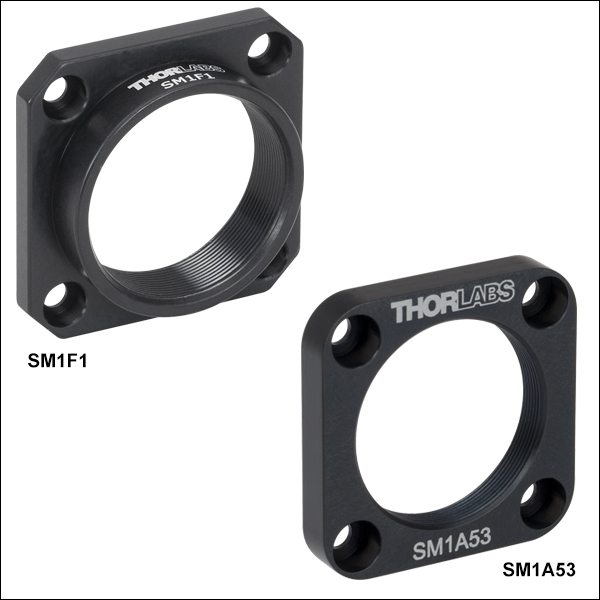

Nikon製ノーズピース用の薄型アダプタSM1A53

SM1ネジ穴組み込み用プレートSM1F1は10 mmのSM1内ネジ付き、SM1A53はさらに薄い5.6 mmのSM1内ネジ付きとなっています。SM1F2は3.0 mmのSM1外ネジ付きで、様々なSM1内ネジ付き部品を取り付けることができます。また、SM1F2の背面には3.56 mmのSM1内ネジが付いています。

SM1F1およびSM1F2の取付け穴は26.9 mm間隔、SM1A53の取付け穴は26.0 mm間隔で開いています各プレートは、4個のM3ネジを使用してデバイスやエンクロージャに取り付けることができます。

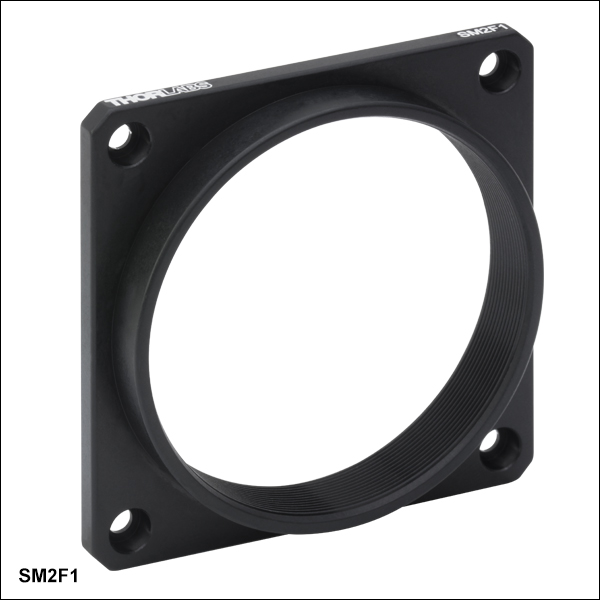

SM2ネジ穴組み込み用プレート

ズーム

SM2ネジ付き部品に対応
ネジ部の取付けネジを使用可能
取付け穴間隔: 50.8 mm

SM2ネジ穴組み込み用プレートSM2F1には10 mmのSM2内ネジが付いているので、様々なSM2外ネジ付き部品にお使いいただけます。このプレートは、4個のM3ネジを使用して様々なデバイスや筐体に固定することができます。
