SMシリーズネジ切り変換マウント

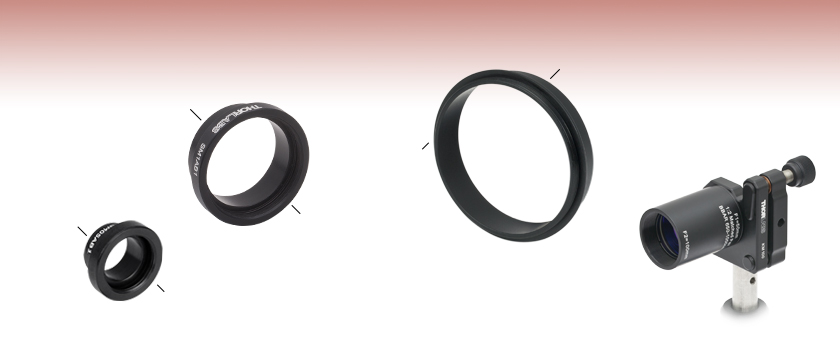

Secure SM05-, SM1-, and SM2-Threaded Components to Double-Bored Optics Mounts
Versions with Internal and External Threads

Ø1/2" Bore

Internal
SM05
Thread

SM05AB1

SM1AB1

Ø1" Bore

Internal
SM1
Thread

Ø2" Bore

External
SM2
Thread

SM2AB2

SM1AB2 Threaded onto a Matched
Achromatic Pair and Mounted
in Our KM100 Mount

Application Idea

Related Items

SM Thread to Double-Bore Adapters

Mounted Optics

Quick-Release Optic Mount

Please Wait

概要
Feedback

Click to Enlarge

View Imperial Product List

型番	数量	Description
SM2AB1	1	Ø50 mm～Ø50.8 mm(Ø2インチ)光学素子用マウント-SM2内ネジ変換マウント
SM2L10	1	SM2レンズチューブ、ネジ深さ25.4 mm、固定リング1個付属
KM200	1	キネマティックマウント、Ø50 mm～Ø50.8 mm光学素子用
TR3	1	Ø1/2インチポスト、#8-32ネジ、1/4”-20タップ穴付き、長さ3インチ(インチ規格)
PH4	1	Ø1/2インチポストホルダ、バネ付き六角固定つまみネジ付き、長さ4インチ (インチ規格)

View Metric Product List

型番	数量	Description
SM2AB1	1	Ø50 mm～Ø50.8 mm(Ø2インチ)光学素子用マウント-SM2内ネジ変換マウント
SM2L10	1	SM2レンズチューブ、ネジ深さ25.4 mm、固定リング1個付属
KM200	1	キネマティックマウント、Ø50 mm～Ø50.8 mm光学素子用
TR75/M	1	Ø12.7 mmポスト、M4ネジ、M6タップ穴付き、長さ75 mm(ミリ規格)
PH100/M	1	Ø12 mm～Ø12.7 mm ポストホルダ、バネ付き六角固定つまみネジ付き、長さ100 mm (ミリ規格)

SM2AB1をSM2レンズチューブにネジ締めして取り付けた後に、キネマティックマウントKM200に取り付け

Click to Enlarge

View Imperial Product List

型番	数量	Description
SM05AB2	1	Ø12 mm～Ø12.7 mm(Ø1/2インチ)光学素子用マウント-SM05外ネジ変換マウント
SM05L15	1	SM05レンズチューブ、ネジ深さ38.1 mm(1.5インチ)、固定リング1個付属
KM05	1	キネマティックマウント、Ø1/2インチ光学素子用、#8-32タップ穴(インチ規格)
TR2	1	Ø1/2インチポスト、#8-32ネジ、1/4”-20タップ穴付き、長さ2インチ(インチ規格)
PH3	1	Ø1/2インチポストホルダ、バネ付き六角固定つまみネジ付き、長さ3インチ (インチ規格)

View Metric Product List

型番	数量	Description
SM05AB2	1	Ø12 mm～Ø12.7 mm(Ø1/2インチ)光学素子用マウント-SM05外ネジ変換マウント
SM05L15	1	SM05レンズチューブ、ネジ深さ38.1 mm(1.5インチ)、固定リング1個付属
KM05/M	1	キネマティックマウント、Ø12 mm～Ø12.7 mm光学素子用、M4タップ穴(ミリ規格)
TR50/M	1	Ø12.7 mmポスト、M4ネジ、M6タップ穴付き、長さ50 mm(ミリ規格)
PH75/M	1	Ø12 mm～Ø12.7 mm ポストホルダ、バネ付き六角固定つまみネジ付き、長さ75 mm (ミリ規格)

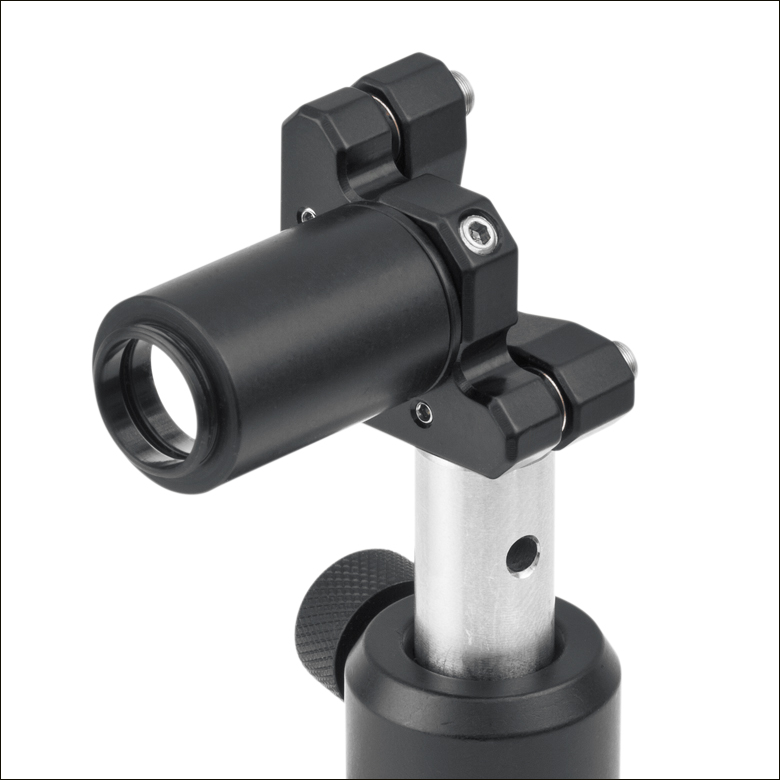

SM05AB2をSM05レンズチューブにネジ締めして取り付けた後に、キネマティックマウントKM05/Mに取り付け

特長

2重穴加工された光学マウントにSMシリーズの部品を組込み可能
SM内ネジまたはSM外ネジ付きタイプをご用意

このページに掲載されているアダプタは、SM05、SM1またはSM2レンズチューブシステムを、標準の2重穴加工のØ12 mm～Ø12.7 mm(Ø1/2インチ)、 Ø25 mm～Ø25.4 mm(Ø1インチ)、Ø50 mm～Ø50.8 mm(Ø2インチ)光学素子用マウントに取り付けることができるように設計されています。これらは、着脱が容易なシンプルなマウントを形成するのに適しています。マウントの止めネジ(セットスクリュ)を簡単に取り外すことができるので、レンズチューブアセンブリを、当社の標準型2重穴加工キネマティックマウントに簡単に着脱することができます。

Posted Comments:
No Comments Posted

Ø12 mm～Ø12.7 mm(Ø1/2インチ)光学素子用マウント-SM05ネジ変換マウント

ズーム

Click to Enlarge

View Imperial Product List

型番	数量	Description
SM05AB1	1	Ø12 mm～Ø12.7 mm(Ø1/2インチ)光学素子用マウント-SM05内ネジ変換マウント
SM05FC	1	FC/PCファイバーアダプタープレート、SM05外ネジ付き、ワイドキー(2.2 mm)
KM05	1	キネマティックマウント、Ø1/2インチ光学素子用、#8-32タップ穴(インチ規格)
TR2	1	Ø1/2インチポスト、#8-32ネジ、1/4”-20タップ穴付き、長さ2インチ(インチ規格)
PH3	1	Ø1/2インチポストホルダ、バネ付き六角固定つまみネジ付き、長さ3インチ (インチ規格)

View Metric Product List

型番	数量	Description
SM05AB1	1	Ø12 mm～Ø12.7 mm(Ø1/2インチ)光学素子用マウント-SM05内ネジ変換マウント
SM05FC	1	FC/PCファイバーアダプタープレート、SM05外ネジ付き、ワイドキー(2.2 mm)
KM05/M	1	キネマティックマウント、Ø12 mm～Ø12.7 mm光学素子用、M4タップ穴(ミリ規格)
TR50/M	1	Ø12.7 mmポスト、M4ネジ、M6タップ穴付き、長さ50 mm(ミリ規格)
PH75/M	1	Ø12 mm～Ø12.7 mm ポストホルダ、バネ付き六角固定つまみネジ付き、長さ75 mm (ミリ規格)

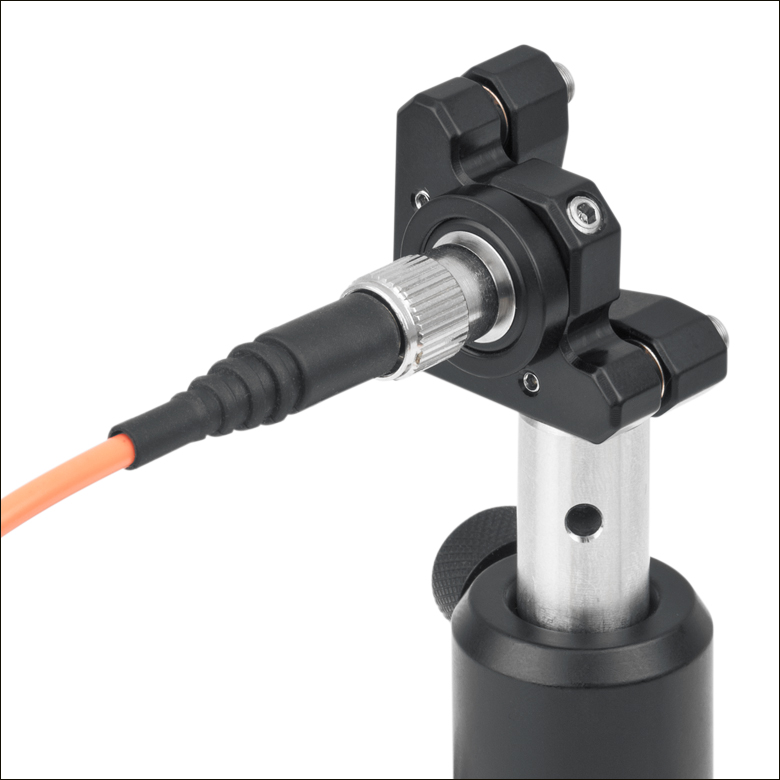

SM05AB1をファイバーアダプタープレート SM05FCにネジ締めして取り付けた後に、キネマティックマウントKM05/Mに取り付け

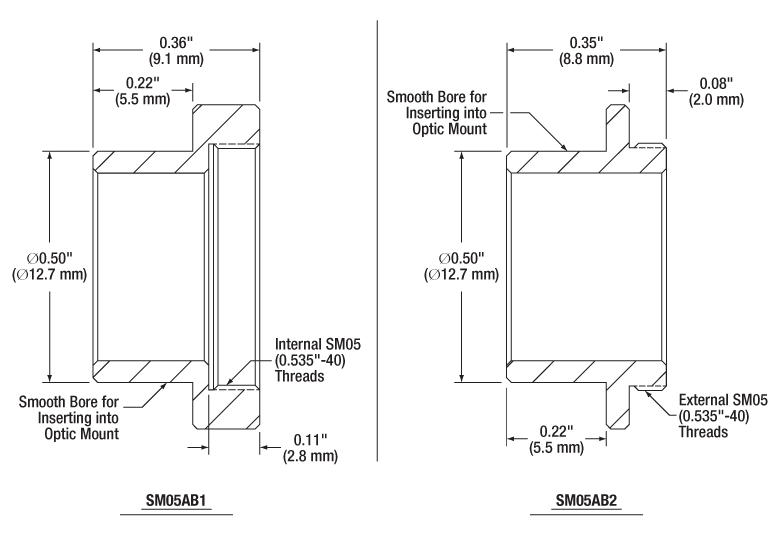

Click for Details

開口：Ø10.3 mm
キネマティックマウントKM05/Mに装着可能
全てのSM05シリーズのネジ切り加工付き部品と接続可能

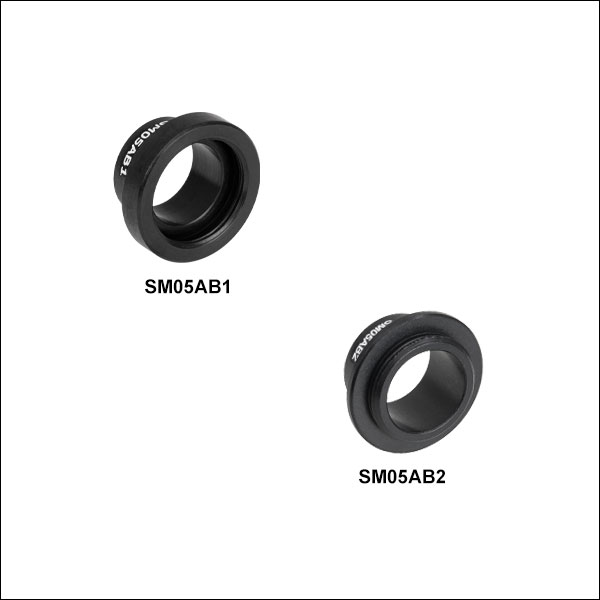

SM05AB1とSM05AB2は、固定式の変換アダプタで、SM05ネジ付き部品をØ12 mm～Ø12.7 mm(Ø1/2インチ)光学マウントKM05/M(右図参照)およびその他のØ12 mm～Ø12.7 mm(Ø1/2インチ)固定式ミラーマウントに取り付けることができます。変換アダプタは、内ネジ付き(SM05AB1)または外ネジ付き(SM05AB2)でご用意しております。いずれのアダプタも、最大開口を維持したまま、当社のØ12 mm～Ø12.7 mm(Ø1/2インチ)キネマティックマウントにSM05ネジ部品を固定できます。

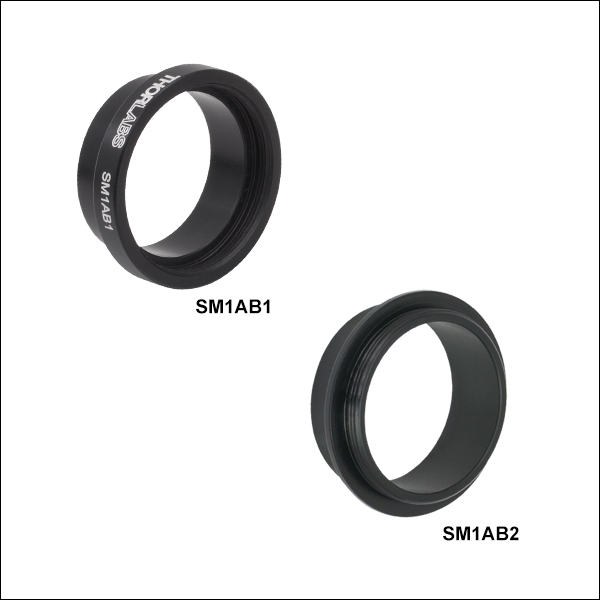

Ø25 mm～Ø25.4 mm(Ø1インチ)光学素子用マウント-SM1ネジ変換マウント

ズーム

Click to Enlarge

View Imperial Product List

型番	数量	Description
SM1AB1	1	Ø25 mm～Ø25.4 mm(Ø1インチ)光学素子用マウント-SM1内ネジ変換マウント
KM100	1	キネマティックマウント、Ø25 mm～Ø25.4 mm光学素子用
SM1V10	1	調整機能付きØ25 mm～Ø25.4 mm(1インチ)光学素子用レンズチューブ、移動量20.6 mm
TR3	1	Ø1/2インチポスト、#8-32ネジ、1/4”-20タップ穴付き、長さ3インチ(インチ規格)
PH4	1	Ø1/2インチポストホルダ、バネ付き六角固定つまみネジ付き、長さ4インチ (インチ規格)

View Metric Product List

型番	数量	Description
SM1AB1	1	Ø25 mm～Ø25.4 mm(Ø1インチ)光学素子用マウント-SM1内ネジ変換マウント
KM100	1	キネマティックマウント、Ø25 mm～Ø25.4 mm光学素子用
SM1V10	1	調整機能付きØ25 mm～Ø25.4 mm(1インチ)光学素子用レンズチューブ、移動量20.6 mm
TR75/M	1	Ø12.7 mmポスト、M4ネジ、M6タップ穴付き、長さ75 mm(ミリ規格)
PH100/M	1	Ø12 mm～Ø12.7 mm ポストホルダ、バネ付き六角固定つまみネジ付き、長さ100 mm (ミリ規格)

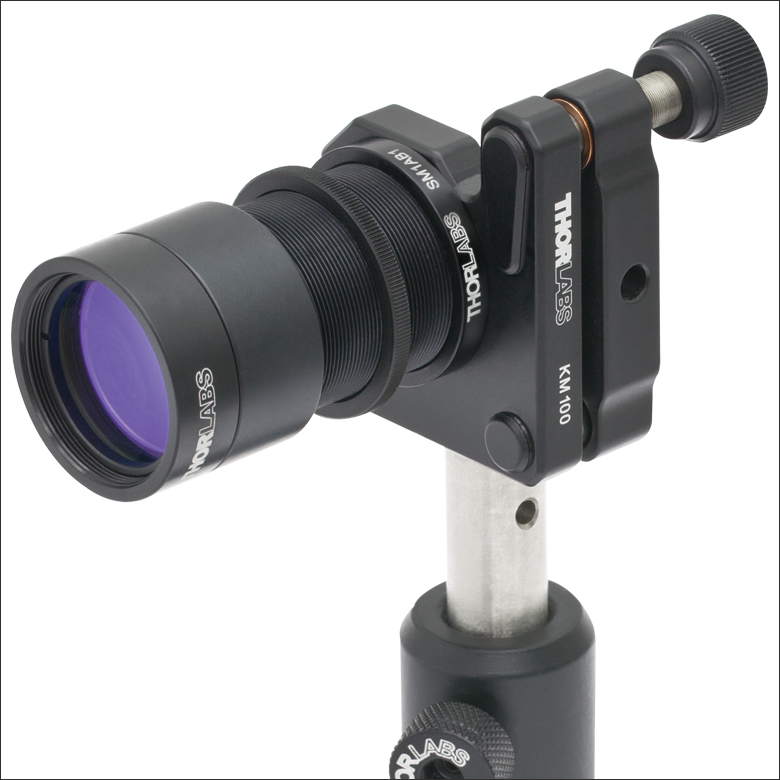

SM1AB1をSM1ネジ付き長さ可変レンズチューブ(アクロマティックレンズ付)にネジ締めし取り付けた後に、キネマティック式マウントKM100に取り付け

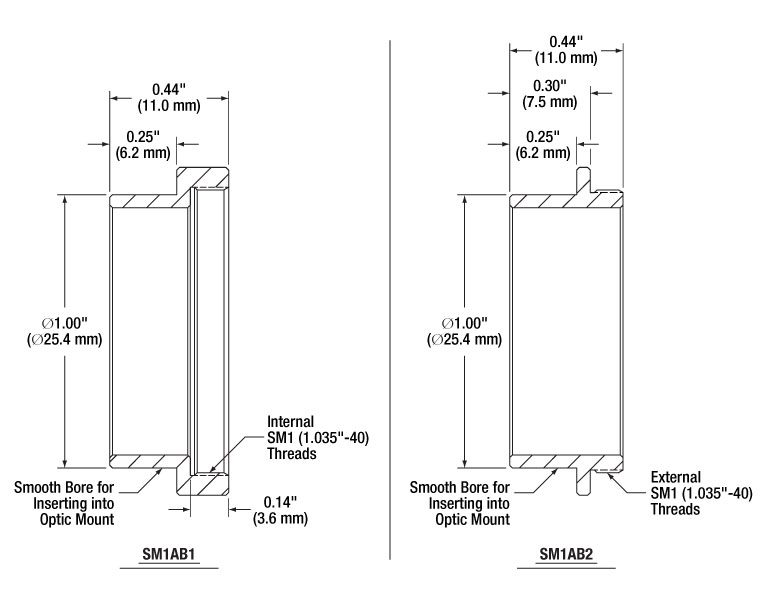

Click for Details

開口：Ø23.0 mm
キネマティックマウントKM100に装着可能
全てのSM1シリーズのネジ切り加工付き部品と接続可能

SM1AB1とSM1AB2は、固定式の変換アダプタで、SM1ネジ付き部品をØ25 mm～Ø25.4 mm(Ø1インチ)光学マウントKM100(右図参照)およびその他のØ25 mm～Ø25.4 mm(Ø1インチ)固定式ミラーマウントに取り付けることができます。変換アダプタは、内ネジ付き(SM1AB1)または外ネジ付き(SM1AB2)でご用意しております。いずれのアダプタも、最大開口を維持したまま、当社のØ25 mm～Ø25.4 mm(Ø1インチ)キネマティックマウントにSM1ネジ付き部品を固定できます。

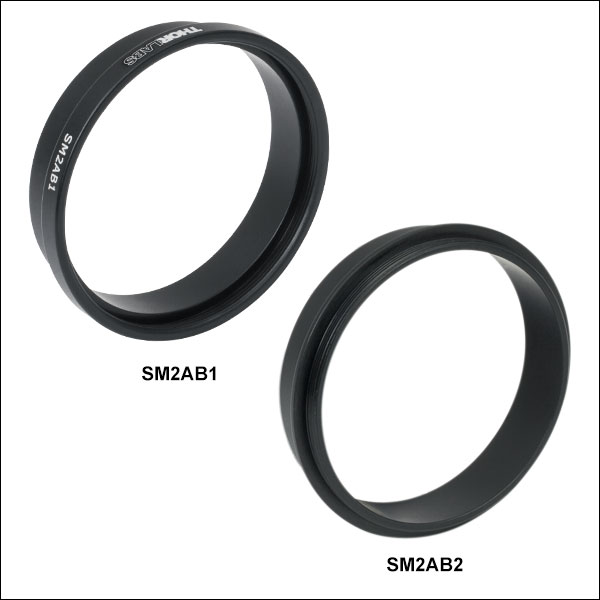

Ø50 mm～Ø50.8 mm(Ø2インチ)光学素子用マウント-SM2ネジ変換マウント

ズーム

Click to Enlarge

View Imperial Product List

型番	数量	Description
SM2AB2	1	Ø50 mm～Ø50.8 mm(Ø2インチ)光学素子用マウント-SM2外ネジ変換マウント
SM2L03	1	SM2レンズチューブ、ネジ深さ7.6 mm、固定リング1個付属
KM200	1	キネマティックマウント、Ø50 mm～Ø50.8 mm光学素子用
TR3	1	Ø1/2インチポスト、#8-32ネジ、1/4”-20タップ穴付き、長さ3インチ(インチ規格)
PH4	1	Ø1/2インチポストホルダ、バネ付き六角固定つまみネジ付き、長さ4インチ (インチ規格)

View Metric Product List

型番	数量	Description
SM2AB2	1	Ø50 mm～Ø50.8 mm(Ø2インチ)光学素子用マウント-SM2外ネジ変換マウント
SM2L03	1	SM2レンズチューブ、ネジ深さ7.6 mm、固定リング1個付属
KM200	1	キネマティックマウント、Ø50 mm～Ø50.8 mm光学素子用
TR75/M	1	Ø12.7 mmポスト、M4ネジ、M6タップ穴付き、長さ75 mm(ミリ規格)
PH100/M	1	Ø12 mm～Ø12.7 mm ポストホルダ、バネ付き六角固定つまみネジ付き、長さ100 mm (ミリ規格)

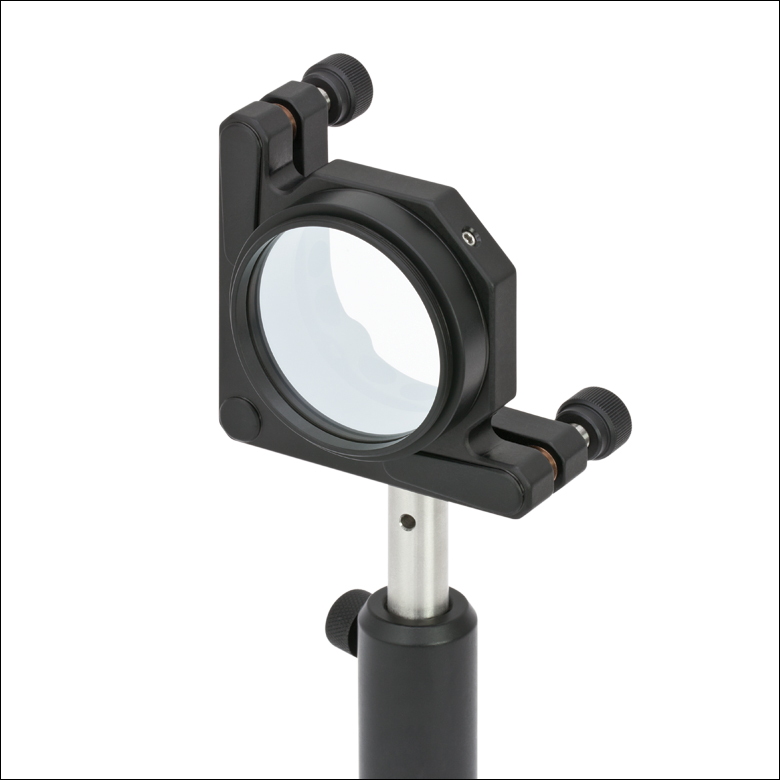

SM2AB2を低価格ビームスプリッタ付きSM2レンズチューブにネジ締めし取り付けた後に、キネマティックマウントKM200に取り付け

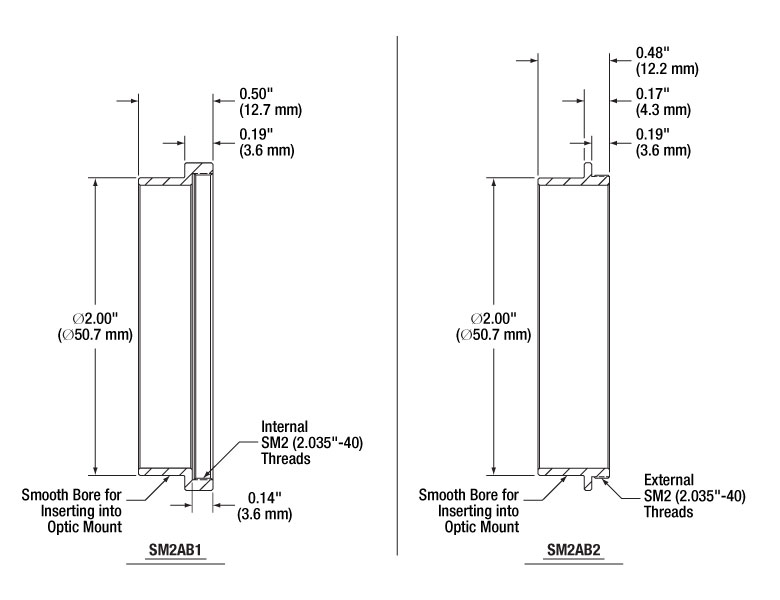

Click for Details

開口：Ø48.3 mm
キネマティックマウント KM200とØ50 mm～Ø50.8 mm(Ø2インチ)光学素子ホルダに装着可能
全てのSM2シリーズのネジ切り加工付き部品と接続可能

SM2AB1とSM2AB2は、固定式の変換アダプタで、SM2ネジ付き部品をKM200(右図参照)ほかØ50 mm～Ø50.8 mm(Ø2インチ)の光学マウントに取り付けることができます。変換アダプタは、内ネジ付き(SM2AB1)および外ネジ付き(SM2AB2)でご用意しております。いずれのアダプタも、最大開口を維持したまま、当社のØ50 mm～Ø50.8 mm(Ø2インチ)光学素子用マウントにSM2ネジ付き部品を固定できます。
