偏波保持可変光減衰器

Polarization-Maintaining, Inline, Variable Fiber Optic Attenuators
Up to 50 dB Attenuation
630, 780, 1064, or 1310/1550 nm Center Wavelength

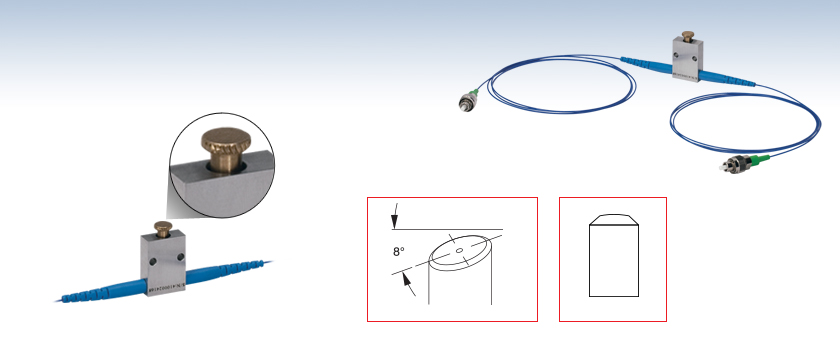

Adjustment Screw
Located on Top

VOA780PM-FC

VOA50PM-APC

FC/APC

FC/PC

Please Wait

概要
減衰量特性データ
Feedback

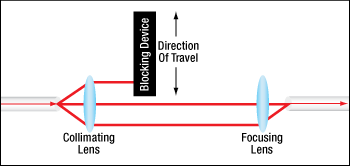

Schematic for Operation of a Variable Optical Attenuator

Click to Enlarge

Fiber Optic Attenuator Selection Guide
SM	Tabletop EVOAs with Power Lock
	Digital VOAs
	Electronic VOAs for System Integration
	Manually Variable Attenuators
	Fixed-Value Attenuators
PM	Digital VOAs
	Electronic VOAs for System Integration
	Manually Variable Attenuators
MM	Manually Variable Attenuators
MM	Fixed-Value Attenuators

特長

双方向インライン型可変光減衰器
コリメーターベースの手動式可変光減衰器
両側に1 m長の偏波保持ファイバーピグテール付き

偏波保持型可変減衰器VOA(PM型VOA)は、手動で信号の減衰を変えて、ファイバ回路内で精密な出力調整や測定システムのダイナミックレンジを評価するために使用されます。減衰量の調整には、筺体上のつまみネジを使います。

減衰器は、入射用ファイバ、コリメート用レンズ、遮蔽用デバイス、集光レンズと出射用ファイバから構成されています。つまみネジを回すと、遮蔽用デバイスが光路に移動し、自由空間光の一部をブロックします(右図参照)。2つ目のレンズは光を出力ファイバへ入射するために使われます。ネジを回すことで、必要な減衰量が得られるまで、手動で結合効率が変えられます。

インライン型偏波保持VOAの全てにØ900 µmジャケット付きファイバーピグテールが付いています。また、FC/PCまたはFC/APCコネクタ付きファイバーピグテールが選べますが、いずれも2.0 mm のナローキーで、キーはスロー軸にアライメントされています。その他のコネクタやカスタム品をご希望の場合は、当社までお問い合わせください。

減衰量範囲

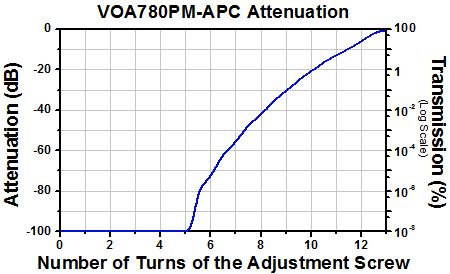

下記は、VOA780PM-APCの試験時の減衰量特性です。最初は、調整ネジを閉じた位置(光を遮断)から測定を開始しました。その後、調整ネジを反時計回りに1/4回転ずつ回して、減衰量特性を取得しました。他の中心波長に対応するPM型VOAも類似の性能を持っています。尚、回転の方向を変えると、バックラッシュにより減衰器の位置に僅かなオフセットが生じる場合があります。

Click to Enlarge
生データはこちらからダウンロードいただけます

Posted Comments:

user (posted 2024-01-22 10:31:41.587)

Hi I would like to use this at high power (1 W). Where does the input power limitation comme from, the input connectors or the optical assembly in the middle? If necessary, I can fuse the input/output fiber to my setup to avoid this limitation. Best regards François

ksosnowski (posted 2024-01-22 12:43:33.0)

Hello François, thanks for reaching out to Thorlabs. Both the connectors and the internal fiber terminations are using similar epoxies and will see similar thermal related limits due to the total power. At some point the epoxy will soften which can lead to drift of alignment, which increases the loss, and results in damage to the device. Unfortunately splicing won't get around this limit.

user (posted 2018-01-30 10:26:40.157)

Please make 980nm version. Thanks!

tcampbell (posted 2018-01-31 08:43:19.0)

Hello, thank you for contacting Thorlabs. I have posted this suggestion in our internal engineering forum. Feel free to email techsupport@thorlabs.com for help in finding a suitable solution for your application.

630 nm偏波保持可変光減衰器、インライン型

Item #	Operating Wavelength	Attenuation Range	Attenuation Resolution	% Transmission Range	Return Loss	Max Power	Insertion Loss
VOA630PM-FC	630 ± 20 nm	3.0 - 50 dB	0.15 dB (Typical)	0.001 - 50.1%	> 40 dB	300 mW	< 3.0 dB
VOA630PM-APC	630 ± 20 nm	3.0 - 50 dB	0.15 dB (Typical)	0.001 - 50.1%	> 40 dB	300 mW	< 3.0 dB

Item #	Extinction Ratio	Operating Temperature	Storage Temperature	Fiber	Fiber Length	Housing Dimensions
VOA630PM-FC	>16 dB	0 to 70 °C	-40 to 85 °C	SM63-PS-U25D	1 m Per Side	26 mm x 18 mm x 8 mm
VOA630PM-APC	>16 dB	0 to 70 °C	-40 to 85 °C	SM63-PS-U25D	1 m Per Side	26 mm x 18 mm x 8 mm

780 nm偏波保持可変光減衰器、インライン型

Item #	Operating Wavelength	Attenuation Range	Attenuation Resolution	% Transmission Range	Return Loss	Max Power	Insertion Loss
VOA780PM-FC	780 ± 20 nm	2.1 - 50 dB	0.15 dB (Typical)	0.001 - 61.7%	> 40 dB	300 mW	< 2.1 dB
VOA780PM-APC	780 ± 20 nm	2.1 - 50 dB	0.15 dB (Typical)	0.001 - 61.7%	> 40 dB	300 mW	< 2.1 dB

Item #	Extinction Ratio	Operating Temperature	Storage Temperature	Fiber	Fiber Length	Housing Dimensions
VOA780PM-FC	> 16 dB	0 to 70 °C	-40 to 85 °C	SM85-PS-U25A	1 m Per Side	26 mm x 18 mm x 8 mm
VOA780PM-APC	> 16 dB	0 to 70 °C	-40 to 85 °C	SM85-PS-U25A	1 m Per Side	26 mm x 18 mm x 8 mm

1064 nm偏波保持可変光減衰器、インライン型

Item #	Operating Wavelength	Attenuation Range	Attenuation Resolution	% Transmission Range	Return Loss	Max Power	Insertion Loss
VOA1064PM-FC	1064 ± 20 nm	1.3 - 50 dB	0.15 dB (Typical)	0.001 - 74.1%	＞45 dB	300 mW	＜1.3 dB
VOA1064PM-APC	1064 ± 20 nm	1.3 - 50 dB	0.15 dB (Typical)	0.001 - 74.1%	＞45 dB	300 mW	＜1.3 dB

Item #	Extinction Ratio	Operating Temperature	Storage Temperature	Fiber	Fiber Length	Housing Dimensions
VOA1064PM-FC	＞18 dB	0 to 70 °C	-40 to 85 °C	SM980PS-U25A	1 m Per Side	26 mm x 18 mm x 8 mm
VOA1064PM-APC	＞18 dB	0 to 70 °C	-40 to 85 °C	SM980PS-U25A	1 m Per Side	26 mm x 18 mm x 8 mm

通信波長(1310/1550 nm)偏波保持可変光減衰器、インライン型

Item #	Operating Wavelength	Attenuation Range	Attenuation Resolution	% Transmission Range	Return Loss	Max Power	Insertion Loss
VOA50PM-FC	1310 ± 40 nm and 1550 ± 40 nm	0.9 - 50 dB	0.15 dB (Typical)	0.001 - 81.3%	50 dB	300 mW	＜0.9 dB
VOA50PM-APC	1310 ± 40 nm and 1550 ± 40 nm	0.9 - 50 dB	0.15 dB (Typical)	0.001 - 81.3%	50 dB	300 mW	＜0.9 dB

Item #	Extinction Ratio	Operating Temperature	Storage Temperature	Fiber	Fiber Length	Housing Dimensions
VOA50PM-FC	＞18 dB	-5 to 70 °C	-40 to 85 °C	SM13-PS-U25D	1 m Per Side	26 mm x 18 mm x 8 mm
VOA50PM-APC	＞18 dB	-5 to 70 °C	-40 to 85 °C	SM13-PS-U25D	1 m Per Side	26 mm x 18 mm x 8 mm
