シングルモード可変光ファイバー減衰器


  • Single Mode, In-Line Variable Fiber Optic Attenuators
  • Up to 50 dB Attenuation
  • Narrowband or Dual-Band VOA Models for 630 - 1550 nm
  • Available With No Connectors, FC/PC Connectors, or FC/APC Connectors

Adjustment Screw
Located on Backside

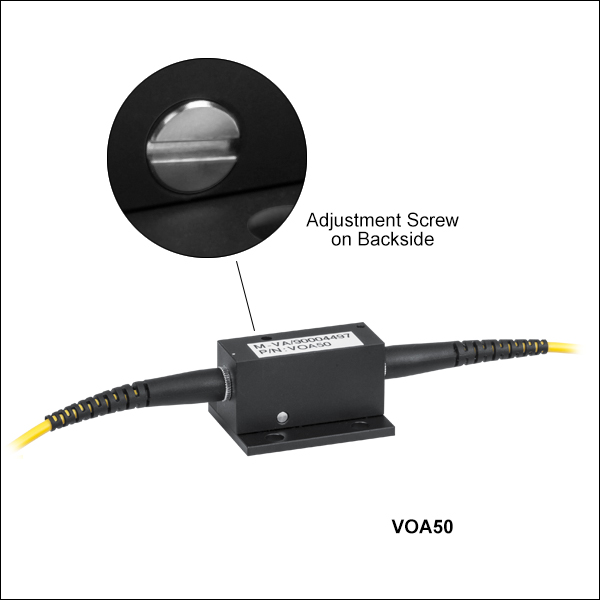

VOA50

Dual Band VOA

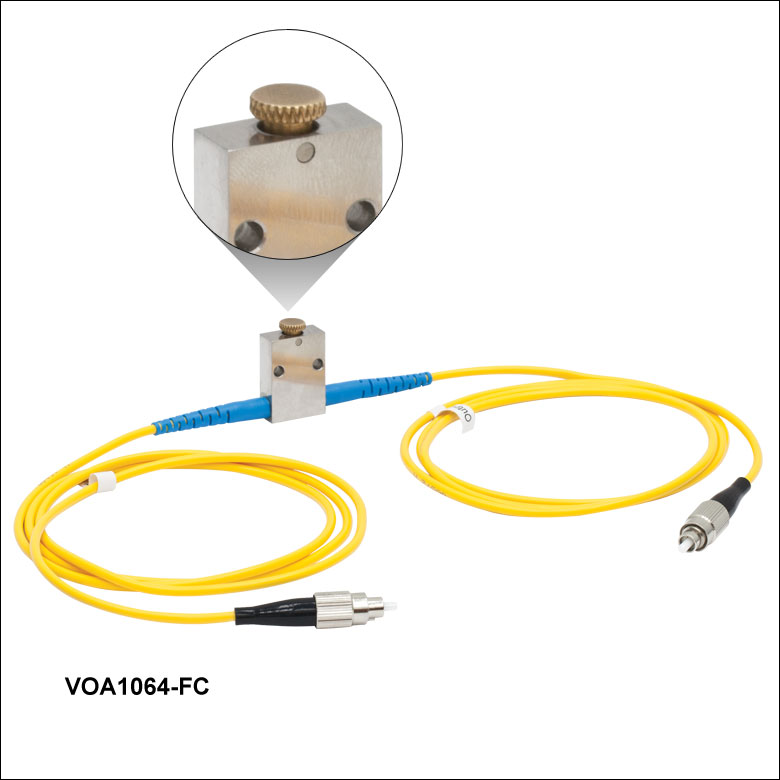

VOA850-APC

Narrowband VOA

Adjustment Screw
Located on Top

Related Items


Please Wait
Fiber Optic Attenuator Selection Guide
SM
Electronic VOAs for System Integration
Digital VOAs
Tabletop EVOAs with Power Lock
Manually Variable Attenuators
Fixed-Value Attenuators
MMFixed-Value Attenuators
Manually Variable Attenuators
PM
Electronic VOAs for System Integration
Manually Variable Attenuators

特長

  • 双方向ファイバーインライン型可変光減衰器(VOA)
  • 狭帯域用：動作波長630 nm、780 nm、850 nm、980 nmならびに1064 nm
  • デュアルバンド用：動作波長1310 / 1550 nm
  • コリメーターベースの手動式可変減衰器
  • 両側に1 mのシングルモードファイバーピグテール

このシングルモード可変光減衰器は、デバイスを透過する信号光の減衰量を手動で調整することができます。 この減衰器は光ファイバ回路内で信号強度を精密調整する場合や、測定システムのダイナミックレンジを評価するため光信号強度を調整する際に使われます。調整ネジ10回転以内で最大減衰量となります。詳細は「減衰量特性データ」タブをご参照ください。

インライン型VOAにはすべて、Ø3 mmのジャケット付きシングルモードファイバーピグテールが付いています。VOAにはコネクタ無しとコネクタ付きがあり、コネクタ付きは2.0 mmナローキーFC/PCまたはFC/APCのタイプがあります。その他のコネクタをご希望の場合は、当社までお問い合わせください。

減衰器には、入射ファイバ光をコリメートするレンズが付いています。遮蔽用デバイスまたはウィンドウは、ビームのXYオフセット方向あるいは角度偏差を、ネジで手動調整できます(下記の概略図参照)。 2つ目のレンズは光を出力ファイバへ結合するために使われます。このように、指定した減衰量が得られるまで結合効率は変化します。

狭帯域用可変減衰器(VOA)　

Schematic for Operation of a Variable Optical Attenuator
Click to Enlarge
狭帯域用減衰器では、調整ネジをまわすと指定の減衰量になるよう遮蔽用デバイスが上下に動きます。　

デュアルバンド用可変減衰器(VOA)　

Schematic for Operation of a Variable Optical Attenuator
Click to Enlarge
デュアルバンド用減衰器では、調整ネジを回すとウィンドウが回転しますが、それにより生じる光路の並進ズレに起因して出力ファイバへの結合効率が変化します。

減衰量範囲

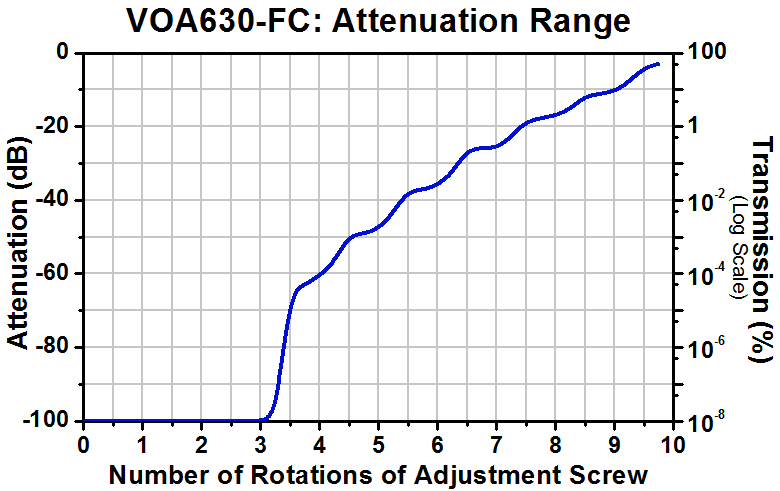

下記は、VOA630-FCの減衰量曲線です。 調整ネジを閉じた位置(光を遮断)から測定を開始しました。その後、調整ネジを反時計回りに1/4回転ずつ回して、減衰量特性を取得しました。尚、回転の方向を変えると、バックラッシュにより減衰器の位置に僅かなオフセットが生じる場合があります。
