- Mount Rectangular Optics from 1/2" to 2" Tall
- Versions with Adjustable Optic Height Offered
Holds Optics up to
1.3" (33.0 mm) Tall
KM05S
Right-Handed Mount for
1/2" (12.7 mm) Tall Optics

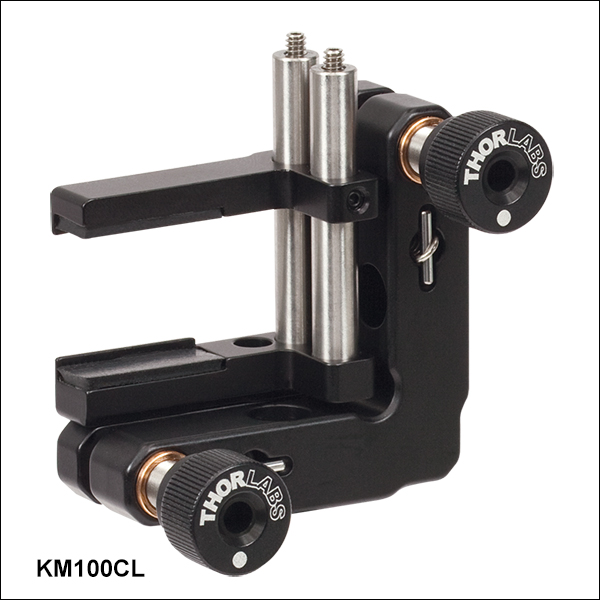

KM100CL
Adjustable Left-Handed Mount
(Lens Sold Separately)

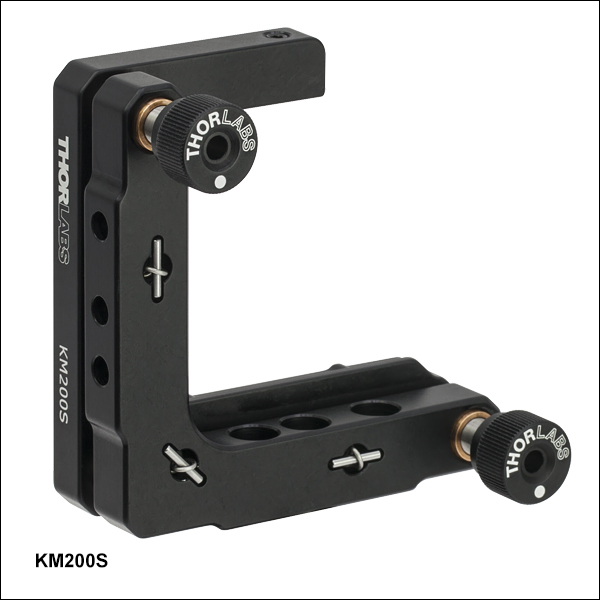

KM200S
Right-Handed Mount for
2" (50.8 mm) Tall Optics

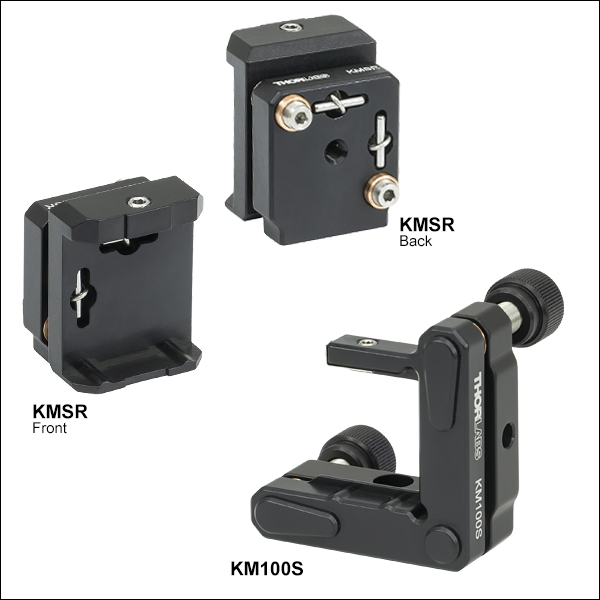

KMSR
Compact Kinematic Mount
with 25 mm Tall Diffraction Grating (Sold Seperately)

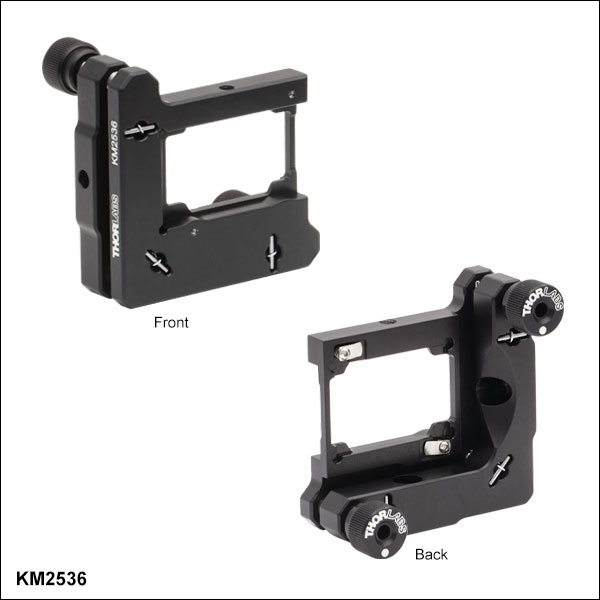

KM2536
Right-Handed Mount for
25 mm Tall Optics Shown with 1 mm Thick, 25 mm x 36 mm Dichroic Filter (Sold Seperately)
Please Wait
Click to Enlarge

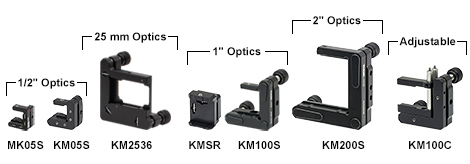

当社の長方形光学素子用キネマティックマウントの大きさの比較
特長
- 5種類をご用意
- 高さ12.5 mm～12.7 mm(1/2インチ)の長方形光学素子用マウント
- 25 mm x 36 mmおよび25 mm x 50 mm光学素子用マウント
- 高さ25 mm～25.4 mm(1インチ)の長方形光学素子用小型マウント
- 高さ12.5 mm～12.7 mm(1/2インチ)、25 mm～25.4 mm(1インチ)、50 mm～50.8 mm(2インチ)の長方形光学素子用標準マウント
- 最大高さ33.0 mmまでの長方形光学素子用高さ調整可能マウント
- KM05、KM100、KM200シリーズマウントでは右手系と左手系をご用意
- 黒色アルマイト加工アルミニウム製
- キネマティック接触点に硬化スチール製インサートを挿入することで摩耗を低減
- 当社のミニシリーズポストまたはØ12 mm～Ø12.7 mm(Ø1/2インチ)ポストに取付け可能
当社では、正方形や長方形の金属ミラー、誘電体ミラー、回折格子、プレート型ビームスプリッタなどを保持するための、長方形光学素子用キネマティックマウントをご用意しております。保持する光学素子の高さが固定されたマウントと、調整可能なマウントがございます。高さ調整可能なマウントでは、当社のシリンドリカルレンズなど、最大高さ33.0 mmまでの長方形光学素子を保持できます。当社では長方形光学素子用の90°フリップマウントもご用意しております。
| Posted Comments: | |
user
(posted 2024-01-02 15:27:17.12) 我想請問一下，
這個kinematic是否可以放置microlens array，
因為microlens array 通常很薄且較小，
但我們依舊想對他進行調整，
想請問此產品是否也可以適用 jpolaris
(posted 2024-01-04 04:21:28.0) Thank you for contacting Thorlabs. KM100CL用于安装微透镜阵列时需要注意不要弯曲或折断微透镜阵列，比如我们的1.2mm厚的PMMA微透镜阵列，型号MLA1，可以用KM100CL来进行安装。English translation: "I would like to ask whether microlens array can be mounted into the kinematic mount, because microlens array is usually very thin and small, and we want to adjust microlens array. I would like to ask if this product is also applicable?" Answer: As long as care is taken during the mounting process so-as to not bend or break the microlens array, the fact that the array is thin should not prevent it from being mounted within KM100CL. MLA1, for example, which is one of our PMMA microlens arrays that has a thickness of 1.2 mm, would be able to be mounted in KM100CL. user
(posted 2023-06-28 12:29:29.253) There are dichroic mirrors that are usually 25.2 mm in width, could the backside be made slightly larger to fit these optics? ksosnowski
(posted 2023-06-29 01:04:13.0) Thanks for reaching out to Thorlabs. Currently, our KM100C mount would be better for this as the height can be adjusted or extended with the posts. KM2536 unfortunately was designed for our 25.0mm standard dichroic size, however I am adding this idea to our development forum as potentially a small change in design may allow a wider range of dichroic sizes. yoav.romach
(posted 2019-02-10 23:32:40.903) Non of these mounts is useful for the rectangular Dichroic Mirror that you are selling.
The KM100S only supports optics that is 3mm thick, and while the KM100C does support it, it is not a good product... The screws are on the same side, so the top part never properly holds down the optics, and it always ends up applying pressure on it and distorts the beam...
Please create a suitable kinematic mount for the 1mm rectangular optic that you are selling! llamb
(posted 2019-02-12 08:54:29.0) Thank you for your feedback. I am sorry to hear the KM100C is not suitable for your application, and I have brought this up to our internal product forum for revision/improvement. paolo.maioli
(posted 2018-07-06 14:52:06.96) Can I use a KM100S mount for a 1-mm thick plate beamsplitter (e.g. BSS11R) or is it designed only for thicker optics? YLohia
(posted 2018-07-06 10:44:27.0) Unfortunately, the minimum optic thickness for the KM100S is 3mm due to the locking setscrew mechanism of clamping down optics. You could look into the KM100C on the same page for your 1mm thick optic. franxm
(posted 2014-03-05 16:12:21.863) Can you provide a Left-Handed KM200S?
Thanks,
Fran cdaly
(posted 2014-03-07 01:11:34.0) Response from Chris at Thorlabs: Thank you for your feedback. Yes, we can offer a left handed version as a custom item. We will contact you directly in order to have a quote created. jlow
(posted 2012-11-12 16:33:35.387) Response from Jeremy at Thorlabs: Thank you very much for your feedback. You can find the 0.05" hex key at http://www.thorlabs.com/newgrouppage9.cfm?objectgroup_id=1407&pn=HK050. user
(posted 2012-11-09 09:15:07.28) You supply hex drivers for the standard sizes, e.g. for the KS3 adjustment, but not for the rare 0.05" hex adjustment of the KM100C. This could be improved, thanks jlow
(posted 2012-10-08 16:52:00.0) Response from Jeremy at Thorlabs: You can accommodate taller optics with the KM100C by either replacing the posts or putting additional posts on it. The posts that came with the KM100C are our ER series posts (1.5" long, ER1.5). You can find the ER series posts at http://www.thorlabs.com/NewGroupPage9.cfm?ObjectGroup_ID=4125. cslabau
(posted 2012-10-08 15:07:24.0) My hard-copy catalog shows this mount with 70mm posts to accept 50.8mm optics. Can I get an extended post length? user
(posted 2012-05-15 07:59:02.0) Do the set screws on the KM100C take a standard hex key to adjust and if so what size? klee
(posted 2009-10-13 16:05:32.0) A response from Ken at Thorlabs to cnadav: It is a #4-40 setscrew, 1/16" long. cnadav
(posted 2009-10-13 14:00:37.0) i lost a set screw of the sliding clamp in th KM100C. i want to replace it but i dont know the dimentions of the setscrew that i lost.
could you help |
ズーム
Click to Enlarge

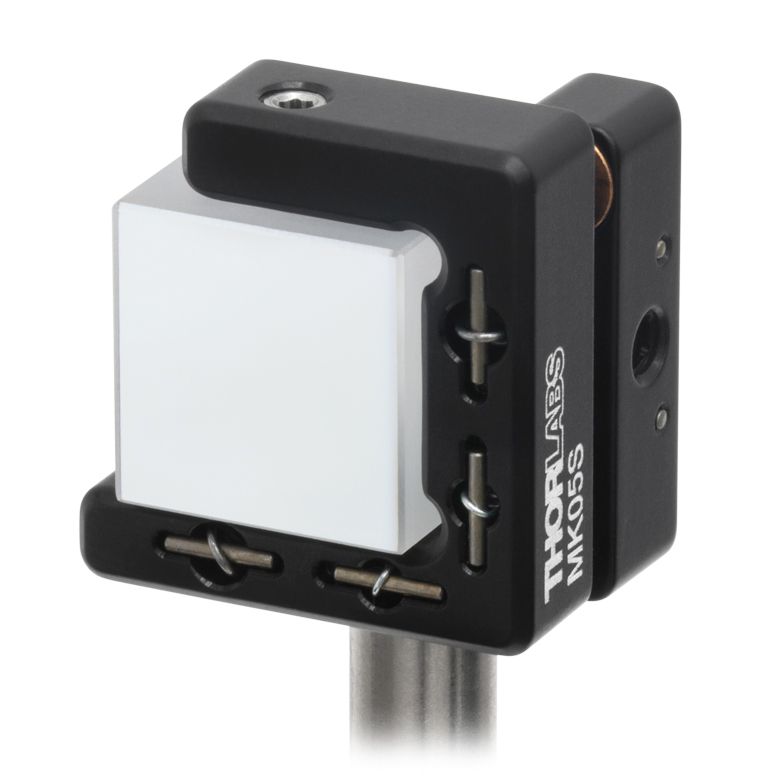

高さ12.7 mm(1/2インチ)正方形ミラーを取り付けたマウントMK05S
- 高さ12.5 mm～12.7 mm(1/2インチ)の正方形または長方形の光学素子を保持
- あおり調整(チップ＆チルト)範囲:±4°
- 高分解能
- MK05S/M:13.4 mrad/回転
- KM05S(L)/M:13 mrad/回転
- ポスト取付け
- MK05S/M:ミニシリーズポスト取付け用M3タップ穴が2つ
- KM05S(L)/M:Ø12 mm～Ø12.7 mm(Ø1/2インチ)ポスト取付け用M4タップ穴が2つ
ミニシリーズキネマティックマウントMK05S/Mは、厚さ2.54 mm以上、高さ12.5 mm～12.7 mm(1/2インチ)の長方形光学素子(金属ミラーや誘電体ミラー、回折格子など)を保持します。光学素子は先端がナイロン製の1.3 mm六角止めネジ(セットスクリュ)で固定されます。止めネジとマウント底部の構造による3点接触で、安定に取付けられます。このマウントにはM3ネジ穴が2つ付いており、水平方向、垂直方向のどちらにも取付けが可能です。この2アジャスタ付きマウントは狭いスペースでも使用できるよう、アジャスターノブは付いておりません。M2.5 x 0.20アジャスタは当社のつまみネジ型六角レンチHKTS-050などの1.3 mm六角レンチで操作できます。ミラー面の角度は1回転当たり13.4 mradで調整でき、最大可動範囲は±4°です。ロック用カラーF10SC1-5(別売り)を使用すれば、M2.5 x 0.20アジャスタを位置決定後に固定することができます。当社では円形ミラー用ミニシリーズマウントもご用意しております。
標準的なマウントKM05S/MおよびKM05SL/Mは、厚さ3 mm以上、高さ12.5 mm～12.7 mm(1/2インチ)の長方形光学素子を、先端がナイロン製の2.0 mm六角止めネジとフレクャークランプ機構で固定します。止めネジがフレクシャークランプを光学素子のエッジ部分に押し付け、接触面を作り出して光学素子をマウントに固定します。KM05S/Mは右手系、KM05SL/Mは左手系のマウントです。各マウントには当社のØ12 mm～Ø12.7 mm(Ø1/2インチ)ポストへの取付け用としてM4タップ穴が2つ付いております。限られたスペースでも使用できるよう、これらのマウントにはアジャスターノブは付いておりません。3/16"-100アジャスタは、六角レンチ型アジャスタHKTS-5/64(下記参照)のような2 mm六角レンチで操作することができます。ロック用カラーF19SC1(別売り)を使用すれば、3/16"-100アジャスタを位置決定後に固定することができます。
ズーム

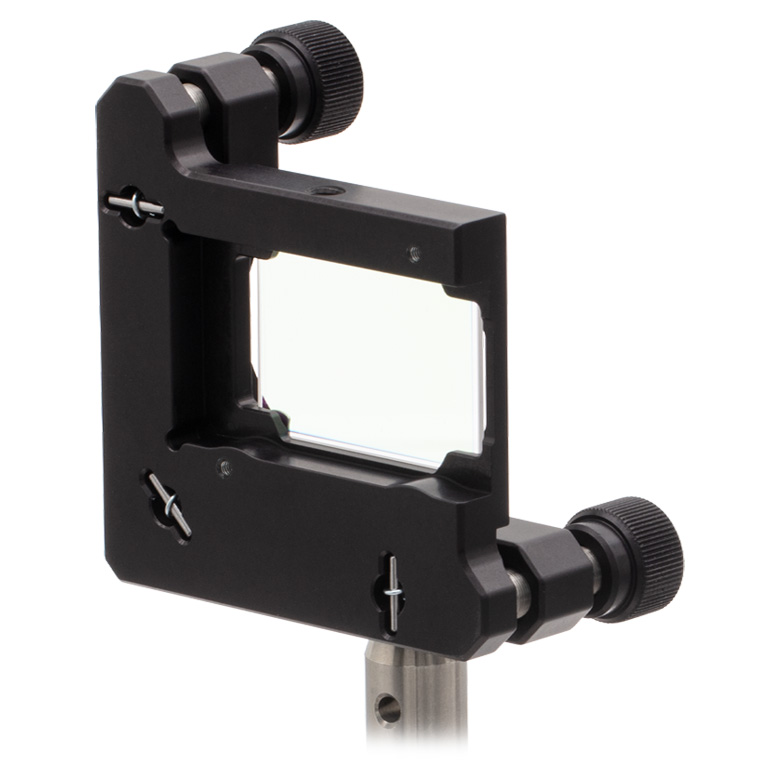

厚さ1 mmの25 mm x 36 mmダイクロイックフィルタMD453が、スプリングクランプによりマウントKM2536に固定されています。
Click to Enlarge
マウントKM2536は、こちらの回折格子GE2550-0363など厚さ3 mm以上の25 mm x 50 mm光学素子を保持することができます。
- 厚さ1 mmの25 mm x 36 mm光学素子は、前面プレートの裏側にスプリングクリップで固定
- 厚さ3 mm以上の25 mm x 50 mm光学素子は、前面プレートの表側にナイロンチップ付き止めネジ(セットスクリュ)で固定
- 有効開口：47.0 mm x 25.4 mm(楕円形)
- あおり調整(チップ＆チルト)範囲：±3°
- 角度調整：8 mrad/回転
- 当社のØ12 mmおよびØ12.7 mm(Ø1/2インチ)ポストに取付け可能
キネマティックマウントKM2536の前面プレートには、厚さ1 mmの25 mm x 36 mm光学素子と、厚さ3 mm以上の25 mm x 50 mm光学素子のどちらも取付けることができます。25 mm x 36 mmの光学素子を過度に力を加えずに取付けられるように、前面プレートの裏側にスプリングクランプ付きの取付けフレームが付いています。スプリングクランプは、1.3 mmボール(六角)ドライバまたは六角レンチで調整できます。この取付けフレームは、25 mm x 36 mmのダイクロイックビームスプリッタ、偏光無依存型ビームスプリッタ、偏光ビームスプリッタなどの取付けに適しています。25 mm x 50 mmの回折格子など、厚さ3 mm以上の25 mm x 50 mm光学素子は、前面プレートの表側にナイロンチップ付きの2.0 mm六角止めネジを使用して固定できます。
マウントには2つの取外し可能な1/4"-80アジャスターノブが付いており、±3°のあおり調整(チップ＆チルト)が可能です。あおり調整は2.0 mmの六角レンチまたはボールドライバを用いても可能です。2つのM4貫通穴があり、それらを用いて水平方向にも垂直方向にも取付けられます。青銅製止めナットLN2580(別売り)を使用すれば、位置決めが確定した後に1/4"-80アジャスタを固定することができます。当社ではより微細な調整が可能な大口径のノブF25SSK1Lや、高分解能な電動制御が可能なピエゾ慣性アクチュエータPIAK10もご用意しております。
ズーム
Click to Enlarge

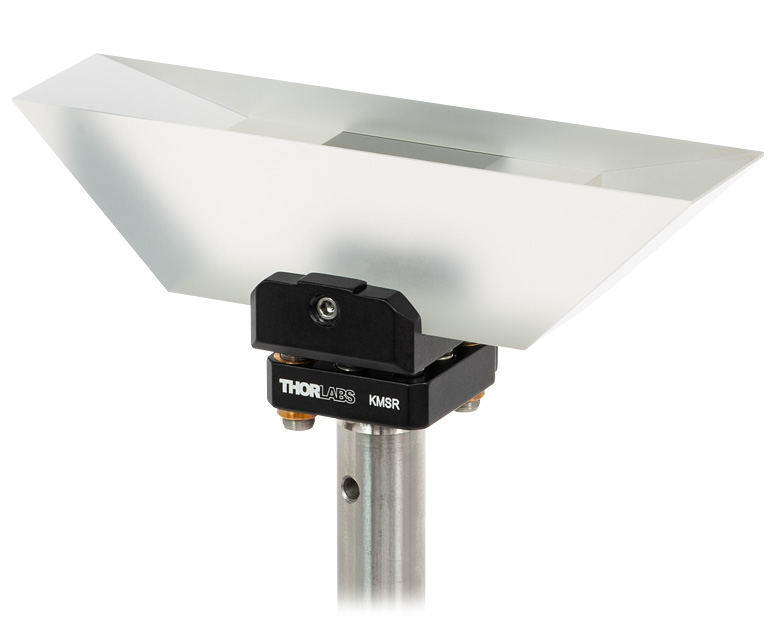

マウントKMSR(/M)にはM4タップ穴も付いており、こちらのダブプリズムPS995のようにプラットフォーム型の取付けが可能です。
- 高さ25 mm～25.4 mm(1インチ)の正方形または長方形の光学素子を保持
- 厚さ3 mm以上の光学素子の取り付けが可能
- あおり調整(チップ&チルト)範囲:±4°
- 高分解能
- KMSR/M:15 mrad/回転
- KM100S(L):8 mrad/回転
- Ø12 mm～Ø12.7 mm(Ø1/2インチ)ポストへの取付けが可能
- KMSR/M:M4タップ穴が2つ
- KM100S(L):M4ザグリ穴が2つ
こちらのキネマティックマウントは、厚さ3 mm以上、高さ25 mm～25.4 mm(1インチ)の長方形光学素子(金属ミラーや誘電体ミラー、回折格子など)を保持します。
小型マウントKMSR/Mはコンパクトな設計になっており、光学素子は先端がナイロン製の2.0 mm六角止めネジで固定します(右の写真参照)。止めネジとマウント底部の構造による3点接触で安定に取付けられます。このマウントにはM4ネジ穴が2つ付いており、水平方向、垂直方向のどちらにも取付けが可能です。この2アジャスタ付きマウントは狭いスペースでも使用できるよう、アジャスターノブは付いておりません。
マウントKM100SおよびKM100SLは、厚さ3 mm以上、高さ25 mm～25.4 mm(1インチ)の長方形光学素子を、先端がナイロン製の2.0 mm六角止めネジとフレクシャークランプ機構で固定します。止めネジでフレクシャークランプを光学素子のエッジ部分に押し付け、接触面を作り出して光学素子をマウントに固定します。長方形光学素子用マウントKM100Sは右手系、KM100SLは左手系になっております。マウントには1/4"-80アジャスタが2つ付いており、また当社のØ12 mm～Ø1/2インチ(Ø12.7 mm)ポストへの取り付け用としてM4キャップスクリュと#8-32キャップスクリュがそれぞれ1つずつ付属しています。青銅製止めナットLN2580(別売り)を使用すれば、位置決めが確定した後に1/4"-80アジャスタを固定することができます。当社ではより微細な調整が可能な大口径のノブF25SSK1Lや、高分解能な電動制御が可能なピエゾ慣性アクチュエータPIAK10もご用意しております。
ズーム- 高さ50 mm～50.8 mm(2インチ)の正方形または長方形の光学素子を保持
- 厚さ3 mm以上の光学素子の取り付けが可能
- あおり調整(チップ＆チルト)範囲:±3°、分解能:5 mrad/回転
- Ø12 mm～Ø12.7 mm(Ø1/2インチ)ポストに対応
マウントKM200S(L)は、厚さ3 mm以上、高さ50 mm～50.8 mm(2インチ)の正方形または長方形の光学素子を保持します。これらのマウントは、当社の正方形の金属ミラーや 誘電体ミラー、あるいは回折格子などの保持用としてお勧めしています。KM200Sは右手系、KM200SLは左手系になっています。光学素子は先端がナイロン製の2.0 mm六角止めネジ(セットスクリュ)とフレクシャークランプ機構で固定されます。止めネジでフレクシャークランプを光学素子のエッジ部分に押し付け、接触面を作り出して光学素子をマウントに固定します。マウントには1/4"-80アジャスタが2つ付いており、また当社のØ12 mm～Ø12.7 mm(Ø1/2インチ)ポストへの取付け用としてM4キャップスクリュと#8-32キャップスクリュが1つずつ付属しています。青銅製止めナットLN2580(別売り)を使用すれば、位置決めが確定した後に1/4"-80アジャスタを固定することができます。当社ではより微細な調整が可能な大口径のノブF25SSK1Lや、高分解能な電動制御が可能なピエゾ慣性アクチュエータPIAK10もご用意しております。
ズーム
- 高さ33.0 mmまでの光学素子を取り付けられる高さ調整可能なクランプアーム
- 幅65 mmまでの光学素子の取り付けが可能
- あおり調整(チップ＆チルト)範囲:±4°、分解能:8 mrad/回転
- 2つのポスト取り付け用M4ザグリ穴は背面プレートの互いに90°の位置に配置
- 右手系と左手系をご用意
- ゴム製パッドで光学素子との接触面積を拡大
高さ調整可能マウントKM100C(L)は、様々なサイズのシリンドリカルレンズを取り付けるのに適しています。右手系(型番KM100C)と左手系(型番KM100CL)の両方の構成をご用意しております。光学素子は0.05インチ六角レンチで固定できる2本のゴム製パッド付きアームでしっかり保持されます。ゴム製パッドの長さは20.0 mmで、取り付ける光学素子としては端部の厚さが7.62 mm以下のものをお勧めしています。それ以上の厚さの光学素子を取り付けた場合、マウントの安定性や性能に影響を及ぼす恐れがあります。

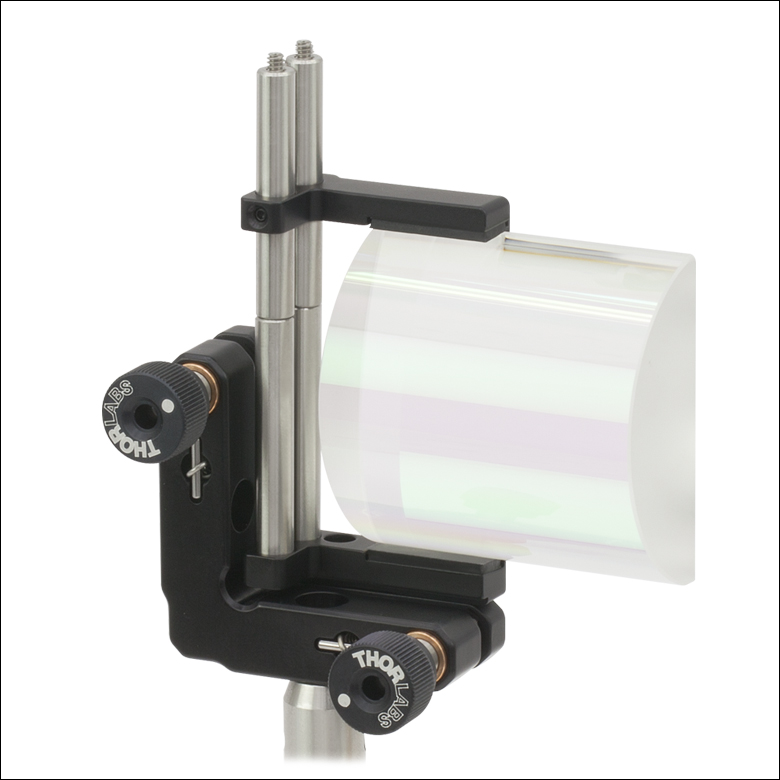

マウントは高さ33.0 mmまでのシリンドリカル光学素子に対応します。調整可能なクランプアームは、予め付いている2本のロッドER1.5に取り付けられています。より高さのある光学素子を取り付けるには、マウントに付いているERロッドに別のERロッド(別売り)をねじ込みます(右の写真参照)。マウントには当社のØ12 mm～Ø1/2インチ(Ø12.7 mm)ポストを取り付けられるM4ザグリ穴も2つ付いています。
キネマティックマウントのあおり調整(チップ&チルト)は、2つの1/4"-80アジャスタを操作することで簡単に行えます。また青銅製止めナットLN2580(別売り)を使用して、位置決め確定後にアジャスタを固定することができます。
ズーム
- 2 mm(5/64インチ)の六角レンチを使用するアクチュエータの調整に便利
- 赤色アルマイト加工の調整ノブで六角レンチのサイズが刻印
- 六角チップは取り替え可能
- 1パック4個入り
この2 mm(5/64インチ)六角レンチ型の調整用つまみネジを使用することで、2 mm六角レンチで調整するアクチュエータ(またはノブを取り外した標準タイプのアクチュエータ)が迅速に調整できます。 これは取り外し可能なノブであるため、調整の合間にネジの六角穴に取り付けたままにしておくことができて便利です(右の写真参照)。 #8-32止めネジ(2 mm六角)が取り替え可能の六角形のビットを固定します。この取り替え可能なビットは、一方の先端がつぶれてしまっても、逆向きで再利用できます。 交換用の六角レンチ型ビットが必要な場合には、当社にお問い合わせください。
つまみネジ型六角レンチには、0.050～3/16インチと2 mm～5 mmのサイズの製品があります。
